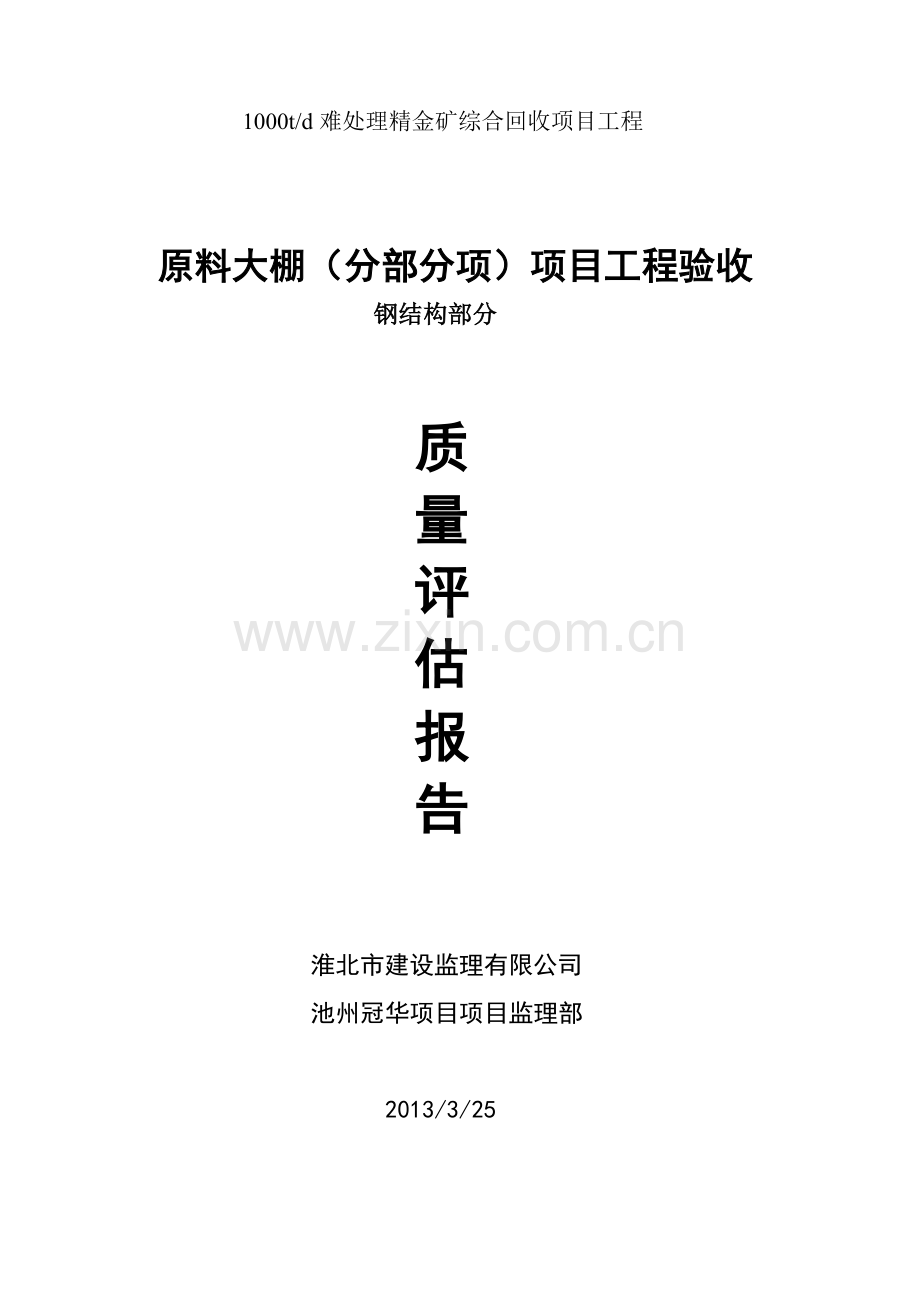

1000t/d难处理精金矿综合回收项目工程原料大棚（分部分项）项目工程验收钢结构部分质量评估报告淮北市建设监理有限公司池州冠华项目项目监理部 2013/3/25 原料大棚钢结构分部项目工程质量评估报告前言淮北市建设监理有限公司受池州冠华黄金冶炼有限公司的委托，对1000t/d难处理精金矿综合回收项目工程实施监理工作。项目监理部于2012年7月进驻工地现场开始对整体工程进行施工阶段监理，经建设单位、设计单位、施工单位、监理单位的共同努力，于2013年3月25日该工程原料大棚分项工程中钢结构分部项目通过竣工预验收，下面对该工程进行质量评估。一、工程概况 1、建筑特点该工程位于前江工业园区，总建筑面积15264㎡，工程结构形式为门式钢架结构，建筑类别为丙类，抗震基本烈度6度，建筑场地类别为Ⅱ类，结构安全为二级，房屋设计年限为50年。 2、结构特点该工程钢结构部分为门架式，总高度13.1m。主要结构材料： ① 钢材：主钢架构件（梁、柱）、檩条为Q345B,次要构件为Q235。 ② 焊接材料焊接方法焊接材料手工电弧焊 Q345B 焊条：E50 系列埋弧自动焊焊剂与焊丝：HJ431-H08A 二氧化碳气体保护焊焊丝:H08Mn2Si 手工电弧焊 Q235 焊条：E43 系列埋弧自动焊焊剂与焊丝：HJ401-HO8或HJ401-H08A 二氧化碳气体保护焊焊丝:H08Mn2Si ③、连接螺栓构件连接高强螺栓为10.9级、8.8级，普通螺栓为4.6级、C级六角螺栓及平垫。二、施工单位基本情况承包单位及安装单位：浙江鼎鑫钢结构有限公司承包单位项目经理部全面负责本工程施工任务，各管理层人员配备齐全，资格符合要求。施工人员、各专业人员证书齐全，符合要求。施工机械设备规格、型号，数量、性能能满足施工要求。工程原材料、构配件、设备能按使用计划落实。根据对承包单位及主要原材料、构配件供应单位考察确定，该单位有能力完成本工程施工项目。三、安全功能检验 1、对现场所用高强度螺栓进行开箱见证取样，做复试符合设计要求和现行国家产品的规定，符合GB50205-2001第4.4.2的规定，见复检报告； 2、焊缝质量：根据设计要求和规范规定对二、二级焊缝进行超声波探伤，均符合GB50205-2001第5.2.4、5.2.6、5.2.8、5.2.9条的规定，见探伤报告； 3、高强度螺栓的施工质量：经现场抽检共检查58个点，合格56个点，合格率96%。符合GB50205-2001第3.0.5的规定，判定合格； 4、柱角及支座的施工质量：现场抽检垫板、二次送浆、锚栓坚固，共抽检38处，合格处，合格率92%； 5、钢梁及钢柱（1）检查钢梁的变形垂直度和侧向弯曲，共抽查6根梁，采用吊线、拉线、经纬仪和钢尺现场实测偏差均符合GB50205-2001第10.3.3的规定；（2）钢柱的垂直度，现场抽查32个，采用全站仪和钢尺实测均符合GB50205-2001第11.3.2表中柱子安装的允许偏差； 6、主体结构的平面整体弯曲和整体垂直度，用经纬仪测量偏差均在GB50205-2001第10.3.4表的偏差要求之内；四、工程观感质量检查 1、普通涂层：每轴线共查5处，观察构件表面无误涂、无漏刷、无漏层、无脱皮等，基本均匀，没出现皱皮、流坠、针眼、气泡现象。 2、防火涂层：检查符合GB50205-2001第14.3.5和14.3.6的规定； 3、复合性阳光板表面：对房屋面、墙面压型金属板进行全面观察检查，均符合GB50305-2001第13.3.4条的规定。三、以上检查结果评定如下： 1、分项工程质量均符合GB50205-2001的规定和设计文件的要求。 2、质量控制资料基本齐全。 3、安全功能检测和见证复试均符合设计要求、规范规定。 4、观感质量良好。四、资料整编 1．钢结构工程竣工图纸及相关设计文件已备。 2．施工现场质量管理检查记录齐全。 3．安全功能检验及见证检测报告齐全。 4．观感质量检查项目记录齐全。 5．分部、分项工程验收记录齐全。 6．分项工程检验批验收记录齐全。 7．强制性条目检查项目、检查记录及证明文件齐全。 8．隐蔽工程检查项目，查检验收记录齐全。 9．原材料、成品质量证明文件，中文标志性能检测报告齐全。五、对工程质量的综合评估意见 1、评估依据 ①设计文件 ②施工合同 ③《建筑钢结构焊接规程》（JGJ81-2002） ④《钢结构高强螺栓连接的设计、施工及验收规范》（JGJ82-91） ⑤《门式钢架轻型房屋钢结构技术规程》（CECS102-98） 2、评估意见该工程承包合同规定的质量等级为：合格。监理单位对分项、分部、单位工程的验收情况认为该工程达到了施工合同约定的工程质量标准，单位工程预验收合格。淮北市建设监理有限公司池州冠华项目项目监理部 2013/3/25
