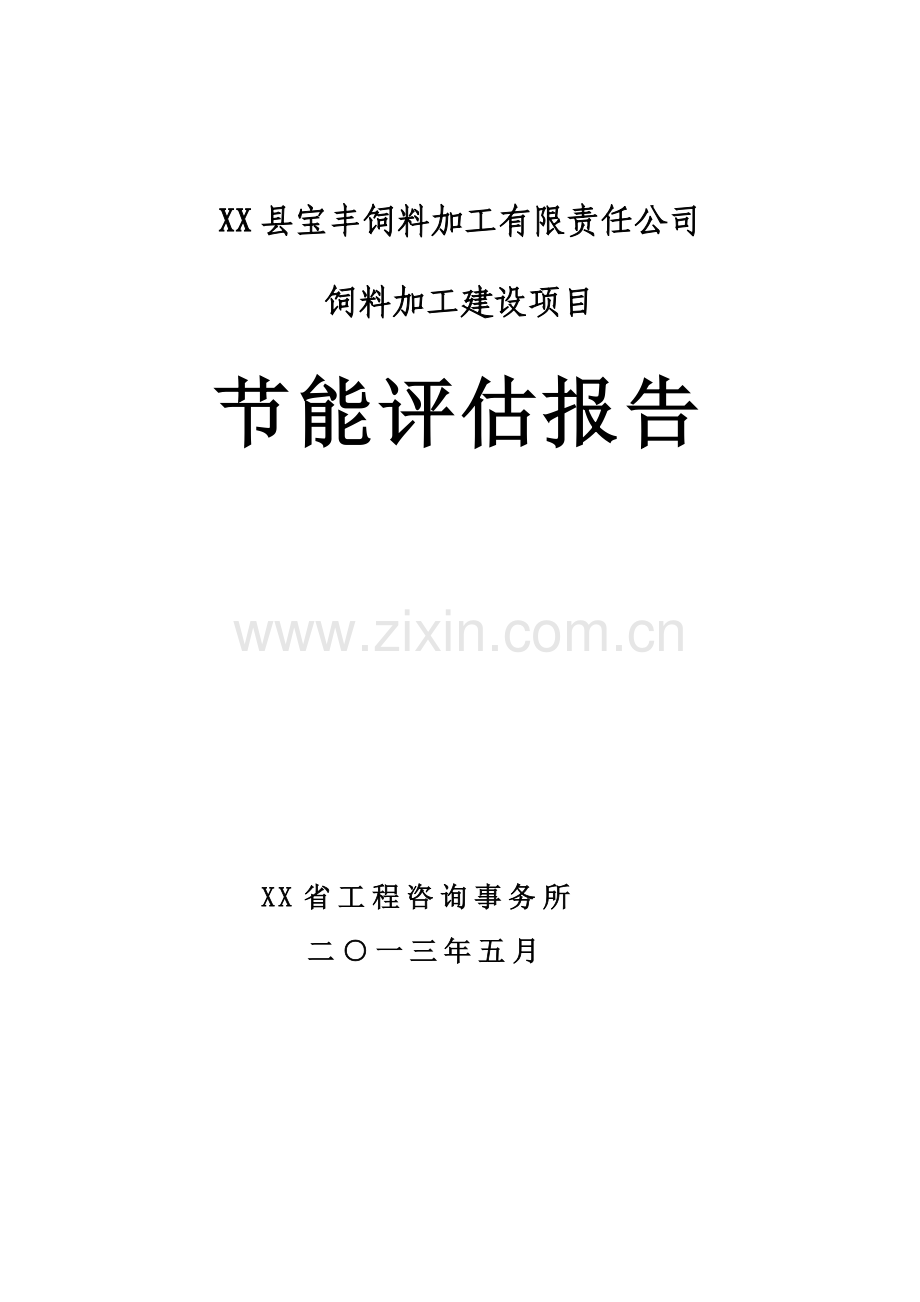

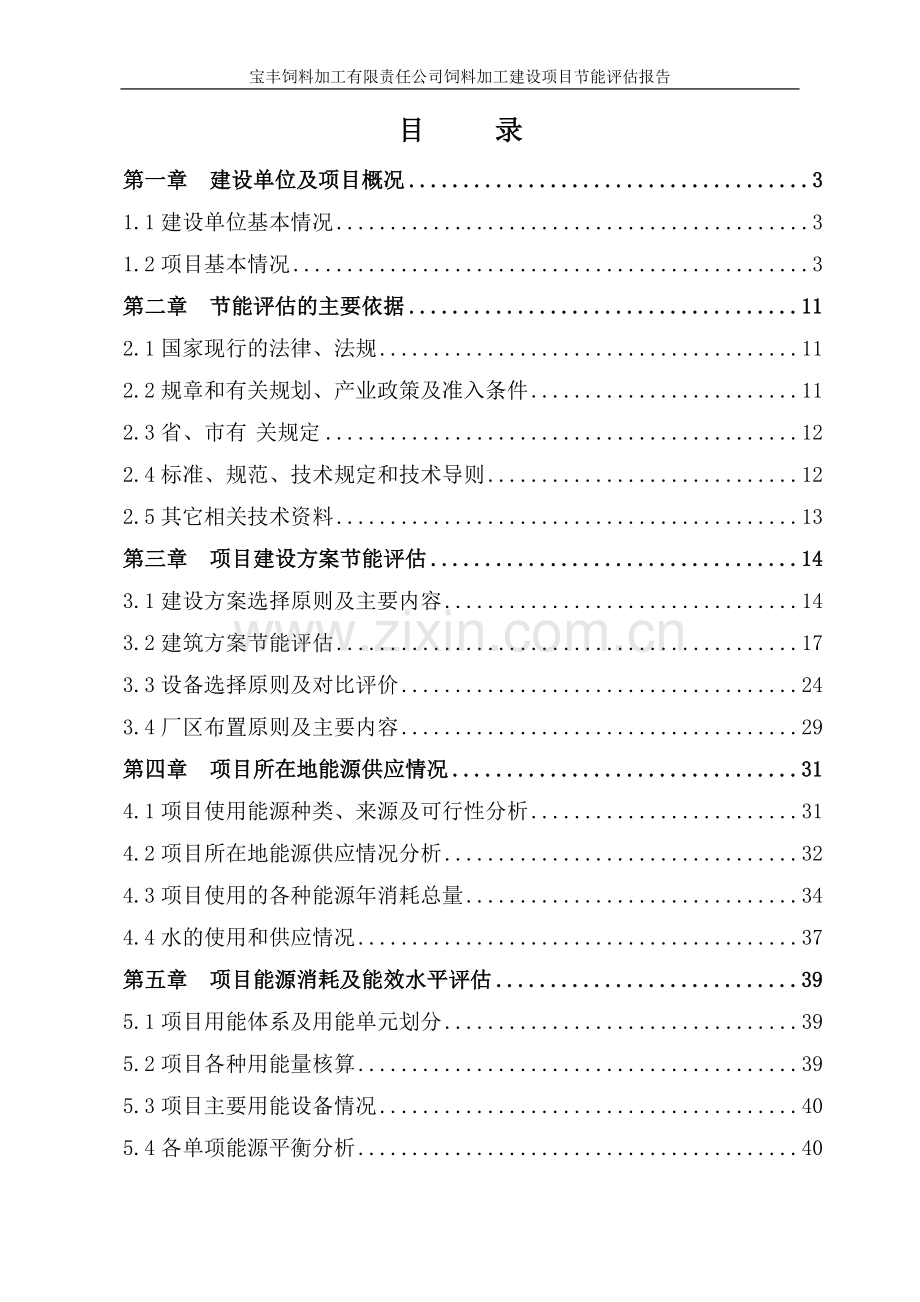

1、 XX县宝丰饲料加工有限责任公司饲料加工建设项目节能评估报告XX省工程咨询事务所二一三年五月XX县宝丰饲料加工有限责任公司饲料加工建设项目节能评估报告目 录第一章 建设单位及项目概况31.1建设单位基本情况31.2项目基本情况3第二章 节能评估的主要依据112.1国家现行的法律、法规112.2规章和有关规划、产业政策及准入条件112.3省、市有 关规定122.4标准、规范、技术规定和技术导则122.5其它相关技术资料13第三章 项目建设方案节能评估143.1建设方案选择原则及主要内容143.2建筑方案节能评估173.3设备选择原则及对比评价243.4厂区布置原则及主要内容29第四章 项目所在地

2、能源供应情况314.1项目使用能源种类、来源及可行性分析314.2项目所在地能源供应情况分析32 4.3项目使用的各种能源年消耗总量344.4水的使用和供应情况37第五章 项目能源消耗及能效水平评估395.1项目用能体系及用能单元划分395.2项目各种用能量核算395.3项目主要用能设备情况405.4各单项能源平衡分析40第六章 节能措施及效果分析436.1建筑节能措施436.2生产节能措施456.3资源综合利用情况506.4节能效果分析51第七章 项目存在的问题及建议54第八章 评估结论5558XX省工程咨询事务所 XX县宝丰饲料加工有限责任公司饲料加工建设项目节能评估报告第一章 建设单位及

3、项目概况1.1建设单位基本情况1.1.1单位名称:XX县宝丰饲料加工有限责任公司1.1.2单位性质:民营企业1.1.3单位地址:位于XX县XX镇五里铺村省道303南侧1.1.4法人代表:1.1.5项目联系人及联系方式联系人:联系电话:邮政编码:1.2项目基本情况(一)项目名称:饲料加工建设项目(二)建设地点:本项目拟建地点位于XX县XX镇五里铺村省道303南侧(三)项目性质、类型:项目性质为新建项目,类型为工业生产类。(四)项目投资及建设规模1.项目投资项目总投资8700万元,其中固定资产投资8200万元,铺底流动资金500万元。全部投资由建设单位自筹。2.建设规模:年产饲料26万吨。(五)

4、建设内容1、总建筑面积37000平方米。包括:建设饲料加工生产线车间面积20000平方米,建设原料及成品仓库面积15000平方米,办公及其他用房面积2000平方米。以及磅房、停车场等其他配套设施。2、建设饲料加工生产线,购置机器设备及供电、质量检测设备。(六)建设期:2年1.2.1项目背景1、生产“放心肉”需要绿色饲料随着人们生活水平的提高,对食品的质量和安全性要求越来越高。无污染、无有毒有害物质残留的食品称为绿色食品。“放心肉”就是健康肉,称为绿色、无公害肉食品。党和政府十分重视老百姓的“菜篮子”,十分关心广大民众的身体健康。在肉类食品的消费中,猪肉一直是消费量最大的肉类产品。有关统计表明,

5、猪肉消费量约占肉类消费总量的70%,猪肉品质的好坏,直接影响人们的身体健康。要达到绿色、无污染食品标准,除了在宰杀和运输等各个环节进行无污染控制外,最主要的环节是饲养阶段。俗语说“病从口入”,猪食用的饲料和饮用的水,达到无污染,无有毒有害残留物质标准,生产的猪肉就不会有污染,从而达到“放心肉”的绿色食品标准。饲养优质猪的关键是选用优质绿色饲料,只有饲料为绿色饲料,才能保证“放心肉”的质量标准。本项目就是为生产“放心肉”提供绿色饲料而提出的。2、发展绿色饲料可以促进农民增收中央一号文件提出要千方百计增加农民收入。大力调整农业种植结构和养殖结构,大力发展畜牧业是农民致富的好路子。畜牧业的发展离不开

6、饲料业的发展,饲料业的发展又引发了种植结构的调整。广大农户种植生产绿色饲料必须的原材料,粮食加工就地消化转化增值,达到增产增收,进而激发农户养殖的积极性。通过养殖加工又可以提高农户的收入,形成良性循环的产业链。种植与饲养两个环节相互促进,实现广大农户增收致富。3、适应国际市场的严峻挑战随着经济全球化进程加快,发达国家对我国出口的畜禽水产品的质量、卫生、安全等技术要求越来越高,技术贸易壁垒越筑越高。出口的一些农副产品由于药物残留、重金属含量超标,达不到采购方技术要求标准而被拒收、扣留、退货、索赔和中止合同的现象时有发生,给国内的农产品外贸造成巨大损失,迫使我们从养殖业的源头抓起,重点是提高饲料的

7、质量。本项目提出的绿色饲料包含畜禽专用饲料(本项目主要产品)、水产专用饲料和饲料添加剂,这些饲料产品有利于生产无公害绿色畜禽水产品,有利于应对国际市场的严峻挑战。XX市XX县是传统农业大县,养殖业规模较大,绿色饲料市场广阔,项目单位具有较雄厚的经济、技术基础,延伸产业链条的实力较强,建设26万吨/年绿色饲料生产线,可有效地壮大本地饲料业和畜牧业,带动种植业、运输业等产业的发展,从而促进农民增收致富。1.2.2市场预测(一)产品市场现状1、2010年饲料工业现状2010年,对于我国饲料工业来说是极其不平常的一年,一年内受到“三大冲击”:一是全球经济危机,二是饲料原料市场的剧烈震荡及阶段性价格波动

8、,三是国际贸易中的技术壁垒,使我国饲料加工业的发展遇到了前所未有的机遇和挑战,饲料生产企业经济效益涨落不一,饲料品种结构调整和饲料安全工作受到很大影响。饲料生产总体情况发展良好,加之政府积极引导畜牧生产、促进养殖业向优势区域集中、推广畜禽养殖小区的规模化发展,使商品化饲料的生产与市场比例大幅提升。饲料产量尽管受到一些疫病的影响,四季度饲料生产出现大幅下滑,但全年生产仍保持了一个良好的增长势头。特别是进入2010年以来,由于畜禽产品供不应求,肉类食品长期高价位运行,特别是优质猪肉价格达到30元/公斤,带动了饲料加工业的发展,饲料加工企业创造了丰厚的利润。据全国饲料工作办公室的初步统计分析,201

9、0年全国饲料加工产值、工业饲料总产量分别比上年增长8%和6.6%。配合饲料增速趋缓,浓缩饲料与添加剂预混合饲料增速加快。全国配合饲料产量同比增长4.9%浓缩饲料同比增加10%;添加剂预混合饲料同比增长17.9%。2、饲料工业发展趋势(1)借助行业调整机遇,加快饲料业的市场化整合,是当前饲料行业发展趋势。基于饲料业的资本结构和产业格局,其产业整合只能以市场化的方式进行。实践证明,依靠非市场化力量进行的“捆绑式”的“做大做强”,往往事与愿违。此次饲料业原料的大幅涨价,当下确实给饲料业造成了重大损失。但是从积极的一面来看,此次饲料价格上涨将会有力推动全国饲料业的行业调整,紧紧把握好这一调整机遇,可以

10、大大加快全国饲料业的市场化整合进程。(2)各产业化集团应该抓住机遇,以短期的利润损失来换取行业秩序重整。一般情况下,有序发展的产业格局是该产业内少数规模化的大企业占据了绝对的市场份额。此次原料涨价给各产业化集团加快重组和参与产业整合提供了难得的历史机遇,更快地获得现实的生产能力和销售网络。此次机遇对现有的饲料业产业化集团而言可以说是非常难得的市场机会,可以预见的是,中国的饲料业市场化整合将会在未来的两年内完成,中国饲料业的产业秩序可以在短期内获得重整。(二)产品市场需要预测1、饲料市场分析从国际肉类食品市场来看,草食类动物肉品看好,禽类尤其是特种禽类优先,猪肉趋于平稳。但基于绿色食品热浪的掀起

11、,人们对绿色食品产生了强烈的兴趣,因此,通过绿色无公害饲料的生产与认证,将为相关绿色猪肉制品的生产与市场的扩张起着巨大的推动作用。从目前国内外养殖及饲料业的情况来看,XX县宝丰饲料加工有限责任公司与国家饲料工程技术研究中心合作研发的天然植物提取物饲料添加剂属国际领先、国内仅有。该产品的投放市场将给饲料工业带来一场深刻的“绿色”革命,推动我国饲料工业的发展,带动绿色无公害动物养殖,让人类真正全面地享受“放心肉”的美味。2、饲料工业的走势2010年的饲料工业发展曲线是第二季度和第四季度出现了较为严重的市场振荡,全年性的生产处于恢复性发展之中,没有呈现出季节性的峰值。上半年由于受到畜禽疫病的影响,大

12、部分企业培训了员工,调整了营销人员,重新制定了企业发展战略和市场营销政策。 3、饲料工业发展到今天,存在的主要问题: (1)大集团与小规模的矛盾,大集团型企业的带动性和示范性是大家公认的,市场份额较大而稳定并处在领导地位。小规模的工厂数量较多,多处在大集团分布较少的区域,且适应了我国养殖户分散、经营规模小的现状,其产品质量不稳定,原料质量和加工水平存在一定问题,从而严重影响整体水平的提高。 (2)大宗饲料原料仍然处于紧张状态。豆粕、鱼粉、蛋氨酸立足于国际市场的格局不会有改变。玉米供应受到淀粉工业、酒精工业和乙醇汽油工业的影响,也受气候的影响,供需矛盾已经显露。(3)饲料添加剂的生产经营和产品市

13、场整顿任务仍然艰巨,在饲料和饮水中乱添加违禁药物,重复添力口一些添加剂的现象时有发生,特别是对兽药饲料添力口剂的使用存在许多问题。4、产品市场预测全国饲料工业去年达到9166万吨,呈显出了缓慢增长的态势。2009年全国饲料产品达到9624万吨,增幅约5。2010年将达到1.3亿吨,2015年达到1.7亿吨,这就是我们发展的蓝图和奋斗的目标。从市场动向来看,为适应我国分散养殖的国情,浓缩饲料和添加剂预混合饲料还将是国内相当一段时间内的发展重点。但从长远发展趋势来看,技术含量高、品质好、安全高效的全价配合饲料将是我国规模化养殖的物质基础。此外,对高效低毒、低残留的饲料添加剂的研究,尤其是对抗生素、

14、生长素、化学合成的镇静剂等药物的研究,将是今后应扩大投资的领域。本项目产品方案为26万吨绿色无公害饲料,符合饲料产业发展方向和国家产业政策,适应人们日益追求健康,无污染的需求,完全可以预见产品市场前景光明。 (三)产品目标市场分析本项目产品目标市场主要是苏、鲁、豫、皖四省乃至整个华东地区,市场占有率将逐年提高。随着饲料市场对“无公害”“绿色”产品的需求不断增长,本项目绿色饲料产品必将在市场上占有越来越大的份额。 (四)价格现状与预测随着饲料生产主要原料玉米、豆粕、小麦副产品等价格的不断攀升,饲料价格也一直走高。例如,全价猪饲料已由去年上半年的24002600元/吨,上升到28003200元/吨

15、。浓缩料则由3200;3600元/吨,攀升到38004200元/吨。根据中央l号文件关于增力口农民收入的文件精神,原料和生猪价格还可能升高,必然刺激中间产品饲料价格走高。(五)产品市场竞争力分析 “无公害”、“绿色”饲料,造就了本项目产品市场无与伦比的竞争优势。工业化的推进和现代农业的发展在为人类创造大量物质财富的同时,也给人类带来了诸如资源衰竭、环境污染等负效应,严重影响着人类自身的生存和发展。未来经济和社会必然走可持续发展的道路。农业是对自然依赖性和受其影响力最大的产业,尤其要走可持续发展之路: 即建立节约资源的生态系统,保护资源和环境;实施清洁生产,提高食物质量,增进人体健康;实现经济效

16、益、生态效益和社会效益同步增长。基于以上认识,所谓“绿色无公害饲料”是指利用天然植物提取物添加剂生产出来的无药残、无公害符合国家“绿色食品”标准的饲料产品,具有强大的市场竞争力。1.2.3主要技术经济指标本项目主要技术经济指标如表1.2-1所示。项目建成投产后,主要技术经济指标:(1)年生产饲料:26万吨。(2)年销售收入:61739万元。(3)年均总成本:59130万元。(4)年均销售利润:1739万元。(5)年均税金:870万元。(5)投资利润率:20 %。(6)投资回收期:6.0年(税后,含建设期)。1.2.4项目实施进度1、本项目建设期1年。2、项目建设进度安排新建工期定为12个月,具

17、体进度安排如下:1、前期阶段前期项目申报、初步设计、规划、土地、环评等手续办理,项目招投标大约需1个月。2、施工阶段分施工前准备阶段、设备制造、订货及工程施工。施工准备时间1个月,工程施工时间包括土建施工及机电设备安装和非标设备加工等约需10个月。3、生产调试及试生产阶段包括单机、联合带负荷试生产,需1个月。根据建筑工程的相关定额和类似工程,建设项目实施计划视工作顺序及资金组织情况而定,建设工期预12个月。附图11-1 项目实施进度横道图序号 月数内容1101完成项目用地划拨、规划、可行性研究、工程设计、招标及开工前的各项审批工作及资金筹措工作。完成各项工程的土建及安装工程。主要工程任务是:建

18、造各项建筑工程,完成厂区内道路和供排水、电力、通讯等设施的管网敷设和建设工作等。完成设备的购置,进行设备的安装调试,联动试车,并投入生产。第二章 节能评估的主要依据2.1国家现行的法律、法规(1)中华人民共和国节约能源法(2008年4月1日施行);(2)中华人民共和国清洁生产促进法(2003年1月1日施行);(3)国务院关于加强节能工作的决定(国发200628号);(4)国务院关于发布促进产业结构调整暂行规定的通知 (国发200540号);(5)能源发展“十一五”规划(国家发改委2007年4月);(6)国家发展改革委关于印发固定资产投资项目节能评估和审查指南(2006)的通知 (发改环资 20

19、07 21号);(7)“十一五”十大重点节能工程实施意见(发改环资20061457号);(8)中国节能技术政策大纲(2006年);(9)安徽省节约能源条例;(10)安徽省固定资产投资项目节能评估和审查管理暂行办法;(11)安徽省政府办公厅关于印发安徽省“十一五”工业结构调整和发展规划纲要的通知;(12)关于加强工业类固定资产投资项目能源消耗准入管理工作的通知(皖发改工业发20061197号);(13)产业结构调整指导目录(2005本)(发改委令第40号)(14)XX市产业结构调整指导目录(试行);(15)XX市产业导向目录制造业部分。2.2规章和有关规划、产业政策及准入条件(一)国务院关于加强

20、节能工作的决定(国发200628号);(二)建设工程质量管理条例(国务院令第279号);(三)国务院关于印发节能减排综合性工作方案的通知(国发201126号);(四)节能中长期专项规划(发改环资20042505号);(五)国家发展改革委关于加强固定资产投资项目节能评估和审查工作的通知(发改环资200721号);(六)国务院关于发布促进产业结构调整暂行规定的通知(国发200540号);(七)国家鼓励发展的资源节约综合利用和环境保护技术(国家发改委2005第65号);(八)产业结构调整指导目录(国家发改委令 第40号);(九)中国节能技术政策大纲 (发改委、科技部2006年修订);(十)实施工程建

21、设强制性标准监督规定(建设部令第81号);2.3省、市有 关规定 (一)安徽省节能监察办法(二)安徽省新型墙体材料发展应用与建筑节能管理规定(三)XX市节能减排全民行动实施方案(四)XX市节能中长期专项规划(五)XX市可再生能源中长期发展规划2.4标准、规范、技术规定和技术导则(1)综合能耗计算通则(GB25892008);(2)用能设备能量测试导则(GB64222009);(3)用能单位能源计量器具配备与管理通则(GB171672006);(4)能源管理体系要求GB/T3484-2009;(5)企业能量平衡通则GB/T3484-2009;(6)设备热效率计算通则(GB/T25882000);

22、(7)企业节能量计算方法(GB/T132342009);(8)工业企业能源管理导则(GB/T155872008);(9)评价企业合理用电技术导则(GB/T34851998);(10)评价企业合理用热技术导则(GB/T34861993);(11)节水型企业评价导则(GB/T71192006);(12)建筑照明设计标准GB50034-2004(13)建筑采光设计标准GB50033-2001(14)低压配电设计规范GB/T50054-1995(15)供配电系统设计规范GB/T50052-1995(16)通用用电设备配电设计规范GB50055-93(17)建筑给水排水设计规范GB50015-2003(

23、18)室外给水设计规范GB50013-2006(19)室外排水设计规范GB50014-2006(20)10kV及以下变电所设计规范GB50053-1994(21)3-110KV高压配电装置设计规范GB50060-1992(22)公共建筑节能设计标准GB50189-2005(23)绿色建筑评价标准GB/T50378-20062.5其他相关技术资料第三章 项目建设方案节能评估3.1建设方案选择原则3.1.1场址地点、占地面积及地理位置本项目建设选址地点,位于XX县XX镇五里铺村省道303南侧,占地面积60亩。3.1.2土地利用现状场址为规划建设用地,整个基地地势较平坦。3.1.3场址建设条件1、工

24、程地质与水文地质条件场址已由XX市建筑勘察设计研究勘察队完成施工段岩土工程详勘。根据“场地岩土工程勘察报告”,场地土以粘性为主,场区内地下水埋深1.3米,属上层潜水,水位受季节性雨水影响,变化明显,变化幅度约1.5米。地下水对混凝土无腐蚀性。场地和地基稳定,无采空、塌陷等不良地质现象,适宜本项目工程建设。按国家地震局有关文件,本场地土的基本地震裂为6度。根据国家标准建筑抗震设计规范(GB50011-2001)的规定,本工程抗震设防类别为丙类。据区域地质资料,场地中风化灰岩埋深80米,场地等效剪切波速为186米/秒,场地土不为软场地土,场地类别为III类。属抗震有利地段。2、气候、气象本地区属于

25、北暖温带湿润季风气候区,冬季寒冷干燥、夏季高温多雨、春秋寒暖适中,年平均气温14.5,全年主导风向平均风速2.2m/s,年平均风速1.9m/s。年平均降雨量863 mm,年最大降雨量1441.4mm、年最小降雨量502.4mm,年平均湿度70%,年最大降雪深度20cm,霜期平均80天。3、地表水系及地下水XX市东、西有寒武、奥陶系地质构成。山丘平行延伸两侧,其余均为平原,海拔一般为23.5-32.5米,地势由西北向东南倾斜,坡度为万分之一。北区第四纪地层分布广泛,地基承载力山前地带可达18吨/平方米。地下水层多为石灰岩层隙间水,含水较丰富。项目区最大冻土深度20厘米,地震烈度6度。建设用地的综

26、合自然条件较好;XX区域大地构造属中淮地台鲁西隆起区南极,区境范围内除寒武系、奥陶系有部分裸露外,其余均为第四系掩盖,低山残匠占全部总面积的4.7%。本区第四系分布广泛, 孔隙水储存于第四系砂层之中,主要大气降水为主补给水源。浅层地下水流向与地形坡降及河流方向一致,由西北向东南。地下水位升降随季节(降水量)变化,地下水对混凝土无侵蚀作用。4、土壤条件(1)层耕土,层厚0.3-0.5米,黄褐色,可塑、销湿,结构销密,以粉质粘土为主,为新近沉积土。(2)层粉质粘土,层厚0.6-0.9米,灰褐色,可塑,含钙质结构核及铁猛质结核,粒径多为5-60毫米,土面光滑无光泽,干强度中等,韧性中硬,中压缩性,结

27、构较致密。(3)层粉质粘土,层厚10.0-10.3米,地层描述同(2)层粉质粘土。(4)层粉土,层厚7.0-7.3米,浅黄色,中密,含钙质结核,粘径2-15毫米。中夹0.2-0.4米粉质粘土薄层,局部成互层,粉质粘土呈黄褐色,可一硬塑状。(5)层粉质粘土,未揭穿,棕红色,坚硬,中缩性,土面光滑无光泽,干强度中等,韧性中硬,中压缩性,结构较致密。根据钻探、原位测试及室内试验成果分析,结合地区经验,天然地基方案,地基承载力特征fak及压缩模理 Es值建议采用下表:地层编号岩土名称地基承载力特征值(KPa)压缩模(MPa)量值备注(1)耕土80开挖(2)粉持粘土1605.74(3)粉质粘土1906.

28、48(4)粉土1809.26(5)粉质粘土2808.84若采用桩基方案,桩基设计参数,见下表:层号极限侧阻标准值Qsik(KPa)极限端标准值Qsik(KPa)极限侧阻标准值Qsik(KPa)极限端标准值Qsik(KPa)(1)87310082980(2)85280080990(3)823000781000(4)70250060900(5)802600981400本工程记久性基础墙压力计算参数,见下表:土层号23湿重度19.920.0内聚力c(Kpa)52.441.6内摩擦角(度)17.915.3挡墙基底土磨擦系数0.350.355、交通运输条件XX环境优越,交通便捷。符夹、青阜、青芦三条铁路

29、穿境而过,北接陇海线,东连京沪线,西入大京九。公路交通国道、省道四通八达,连霍高速、合徐高速呈“十”字型在此交叉,驱车南下合肥、东进港口城市连云港只需2小时左右。距徐州观音机场仅有50公里。内河航运入淮河、通长江,直达上海港。本项目位于XX县XX镇五里铺村省道303南侧白杨西路,202省道穿越其中,地理位置较为优越,交通便利,有利于产品、设备和原材料运输。6、公用设施社会依托条件项目所需的燃料及动力方向的煤、电、水都有非常有利的使用条件。XX市XX县XX镇五里铺村已经建设比较完备的供电系统,电力供应充足。3.2建筑方案节能评估3.2.1建筑维护节能规定性指标按照建筑物能耗情况和围护结构能耗占全

30、年能耗的比例特征,安徽省的公共建筑应按下列两类进行节能设计: 甲类建筑设有空气调节系统且单幢建筑面积大于等于20000 ,或建筑高度超过50.0m 的公共建筑; 乙类建筑设有空气调节系统且单幢建筑面积小于20000 ,或建筑高度低于50.0m 的公共建筑。本项目公共建筑为乙类建筑。建筑的围护结构是室内环境与室外环境的分界线,室内外的热量交换主要是通过围护结构进行的,因此其热工性能的优劣,是直接影响建筑使用能耗大小的一个重要因素。根据安徽省公共建筑节能设计标准,建筑围护结构的热工性能应符合表3-3、3-4的规定。表3-3甲类公共建筑围护结构传热系数和夏季遮阳系数限值围护结构部位传热系数KW/(m

31、2K)重质结构轻质结构屋面0.500.40外墙(包括非透明幕墙)0.700.50底面接触室外空气的架空和外挑楼板0.70外门窗(包括透明幕墙)传热系数KW/(m2K)遮阳系数SW(西向/东、南向/北)单一朝向外窗(包括透明幕墙)窗墙面积比0.203.6-0.20窗墙面积比0.303.20.40/0.50/-0.30窗墙面积比0.402.70.35/0.45/0.550.40窗墙面积比0.502.40.32/0.40/0.500.50窗墙面积比0.702.10.28/0.35/0.45屋顶透明部分2.50.30表3-4乙类公共建筑围护结构传热系数和夏季遮阳系数限值围护结构部位传热系数KW/(m2

32、K)重质结构轻质结构屋面0.700.50外墙(包括非透明幕墙)1.000.70底面接触室外空气的架空和外挑楼板1.00外窗(包括透明幕墙)传热系数KW/(m2K)遮阳系数SW(西向/东、南向/北)单一朝向外窗(包括透明幕墙)窗墙面积比0.204.0-0.20窗墙面积比0.303.50.45/0.500.30窗墙面积比0.403.00.40/0.450.40窗墙面积比0.502.80.35/0.400.50窗墙面积比0.702.50.25屋顶透明部分3.00.40注:在外遮阳时,外窗综合遮阳系数SW=外窗的遮阳系数SC外遮阳的遮阳系数SD;无外遮阳时,外窗综合遮阳系数=外窗的遮阳系数;表中均指夏

33、季综合遮阳系数;冬季遮阳系数应0.65;外墙传热系数为包括结构性热桥在内的总平均传热系数;轻质结构指热惰性指标D2.5的钢木结构墙体、屋面(如彩钢夹芯板屋面、钢结构外墙等)。表3-5 地面和地下室外墙的热阻限值围护结构部位热阻R(m2K/W)地面或不采暖、无空调地下室顶板1.20采暖、空调地下室外墙(与土壤接触的墙)1.20 1、地面热阻系指建筑基础持力层以上各层材料的热阻之和; 2、地下室外墙热阻系指土壤以内各层材料的热阻之和。 分隔空调房间与非空调房间(区域)的隔墙和楼板的传热系数不应大于2.0 W/( m2K) 。建筑物外墙与屋面等热桥部位的冬季内表面温度,以及地下室外墙及地面的内表面温

34、度在空气设计温度条件下不应低于室内空气露点温度。夏季自然通风条件下,外墙与屋面内表面最高温度不应大于当地夏季室外计算温度最高值。建筑外门窗气密性能不应低于建筑外窗气密性能分级及检测方法GB7107规定的6级。其气密性能分级指标值:单位缝长空气渗透量为0.50q11.5m3/(mh);单位面积空气渗透量为1.50q24.5m3/(mh)。透明幕墙整体气密性能不应低于建筑幕墙国家标准中规定的3级。其气密性能分级指标值:建筑幕墙开启部分为0.50qL1.5m3/(mh);建筑幕墙整体(含开启部分)为0.50qA1.2m3/(mh)。外门窗综合遮阳系数(SW)取外窗遮阳系数系数(SC)与建筑外遮阳系数

35、(SD)的乘积。外门窗无外遮阳时,外窗综合遮阳系数(SW)取外窗遮阳系数(SC)。从热工设计的角度,无论采用何种形式的维护结构,只要满足以上热工设计参数的限值,维护结构就可以达到节能设计目标值的效果。根据以上的原则,分别对本项目中外墙、屋顶和门窗的设计方案进行优选。3.2.2建筑维护结构节能技术措施1、屋面节能技术措施屋面热工性能对整个建筑负荷的影响较大,尤其是对顶层的房间。做好屋面的节能措施主要是选好保温隔热材料,屋面的保温隔热材料应选导热系数小、蓄热系数大、吸水率低的材料。本项目平屋面保温层采用A级保温层+加气混凝土找坡层。表3-6 屋面传热系数判定材料名称(由外到内)厚度导热系数蓄热系数

36、修正系数热阻热惰性指标(mm)W/(m2.K)W/(m2.K)m2.K/WD=R*S细石混凝土(内配筋)401.74017.001.000.020.39A级保温层400.0700.321.101.810.39水泥砂浆200.93011.371.000.020.24钢筋混凝土1201.74017.201.000.071.19各层之和2201.922.21屋顶热阻Ro=Ri+R+Re=2.07 m2.K/W屋顶传热系数K=1/Ro=0.48W/m2.K屋顶满足K=0.48,满足安徽省公共建筑节能设计标准的规定2、外墙节能技术措施外墙是建筑维护结构主体,是室内外热交换的主要部位。墙体尽量选用导热系数

37、低材料,做到以自保温为主,外保温为辅。在选用外保温系统时,要注意必须满足水密性抗风压以及温度湿度变化的耐候性要求,同时要满足防火要求。本项目外墙措施如下:1)本工程外墙墙体材料为200厚钢筋混凝土剪力墙和有自保温性能的砼加压气块。2)采用外墙外保温构造措施外墙外保温建筑构造的保温层中部用粉煤灰混凝土加压砌块,外部选用35厚无机玻化微珠保温(A级不燃材料)。表3-7 外墙传热系数判定材料名称(由外到内)厚度导热系数蓄热系数修正系数热阻热惰性指标(mm)W/(m2.K)W/(m2.K)m2.K/WD=R*S无机玻化微珠保温350.0700.0451.200.180.39砼加压气块2000.1472

38、.361.361.202.83混合砂浆100.87010.751.000.010.12墙体各层之和2451.393.14墙体热阻Ro=Ri+R+Re=1.54m2.K/W墙体传热系数K=1/Ro=0.65W/m2.K墙体满足K=0.65,满足安徽省公共建筑节能设计标准的规定3、外窗节能技术措施(含阳台门透明部分)门窗是薄壁的轻质构体,是耗热的薄弱环节,普通单层玻璃窗能量损失约为建筑物冬季保温或夏季降温能耗的50%以上,改善其绝热性能是节能的重点工作之一。在满足通风、采光和里面的要求前提下,应尽量根据不同朝向控制窗墙比,尽量避免东西向开大窗。同时,要根据空调设备的价格和制冷、采暖费用的比较确定合

39、适的外窗类型。1)各朝向外窗选用断热铝窗,中空玻璃。2)公建外窗选用断热铝,中空玻璃。3)户门采用成品钢质保温防护门。表3-8 外窗传热系数判定规格型号窗墙比传热系数W/(m2.K)窗墙比限值K限值断热铝合金单框普通中空玻璃窗5+9A+50.153.00窗墙面积比0.203.3满足安徽省公共建筑节能设计标准的规定表3-9 门窗的气密性判定表楼层气密性等级气密性等级限值1-6层4级不低于4级7层及7层以上6级不低于4级满足安徽省公共建筑节能设计标准的要求表3-10 户门传热系数判定户门类型规格型号传热系数指标限值户门钢质保温防护门3.03.0满足安徽省公共建筑节能设计标准的要求4、居住建筑的屋顶

40、和外墙节能综合措施1)建筑外墙饰面及屋顶面层宜采用浅色饰面,如浅色涂料(涂膜)、浅色饰面砖及热反射涂料,以减少外表面对太阳辐射热的吸收。2)外墙保温宜采用外保温隔热构造;条件许可时优先采用自保温体系;采用自保温、夹芯保温、内保温构造时,应加强对屋顶、外墙热桥部位的保温隔热措施,防止热桥部位结露; 外墙外保温材料应符合国家现行防火规范的规定;高层建筑采用有机类材料外保温系统时,应在窗顶或楼层处设置燃烧性能为A级的不燃材料的防火隔离带,应沿楼板位置设置宽度不小于300mm的A级保温材料;当有外幕墙体系时防火隔离带必须设在楼层处。3)平屋顶宜采用不同构造形式的倒置式屋面、种植屋面;4)屋顶宜采用平、

41、坡屋顶结合的构造形式,合理利用屋顶空间。跃层平台(露台)及坡屋顶内部空间利用部分的屋顶和老虎窗顶部、侧壁的传热系数,要求同屋顶;5)有条件时,坡瓦屋顶构造层内宜设置高反射率的阳光反射膜(如加筋铝箔)和封闭空气间层,以提高屋顶隔热效果。 外墙、屋顶中的接缝、混凝土、嵌入外墙的金属件等构成的热桥部位应做好保温隔热措施;外墙、屋顶的变形缝盖口构件内侧,应嵌填厚度不小于50mm的膨胀聚苯板,阻断变形缝中的空气通道。居住建筑围护结构各部分传热系数限值K,(Km)体形系数围 护 结 构 部 位传热系数K,Km W/(K)轻质结构重质结构0.40屋面0.801.00外墙1.001.50底面接触室外空气的架空

42、或外挑楼板1.5分户墙、楼板、楼梯间隔墙、封闭外走廊隔墙2.0户门3.0(通往封闭空间),2.0(通往非封闭空间或户外)外门窗窗墙面积比Cm传热系数K综合遮阳系数SCw(东、西向/南向)窗墙面积比0.204.0/0.20窗墙面积比0.303.60.45/0.500.30窗墙面积比0.403.20.40/0.450.40窗墙面积比0.452.80.35/0.400.450.40围 护 结 构 部 位传热系数K,Km W/(K)轻质结构重质结构屋面0.500.60外墙0.801.00底面接触室外空气的架空或外挑楼板1.0分户墙、楼板、楼梯间隔墙、封闭外走廊隔墙2.0户门3.0(通往封闭空间),2.

43、0(通往非封闭空间或户外)外门窗窗墙面积比Cm传热系数K综合遮阳系数SCw (东、西向/南向)窗墙面积比0.203.6/0.20窗墙面积比0.303.20.45/0.500.30窗墙面积比0.402.80.40/0.450.40窗墙面积比0.452.50.35/0.400.45窗墙面积比0.602.30.25屋顶透明部分面积: 屋顶面积的4%3.20.50满足安徽省居住建筑技能设计标准的要求注: 表中外门窗部分综合遮阳系数为夏季综合遮阳系数,冬季外窗的综合遮阳系数应大于或等于0.65。3.2.3建筑维护结构综合评估多层建筑墙体为砖混结构,外贴燃烧性能为A级的外墙保温材料无机玻化微珠保温材料,材料为红砖或多孔砖。与传统建筑相比,
