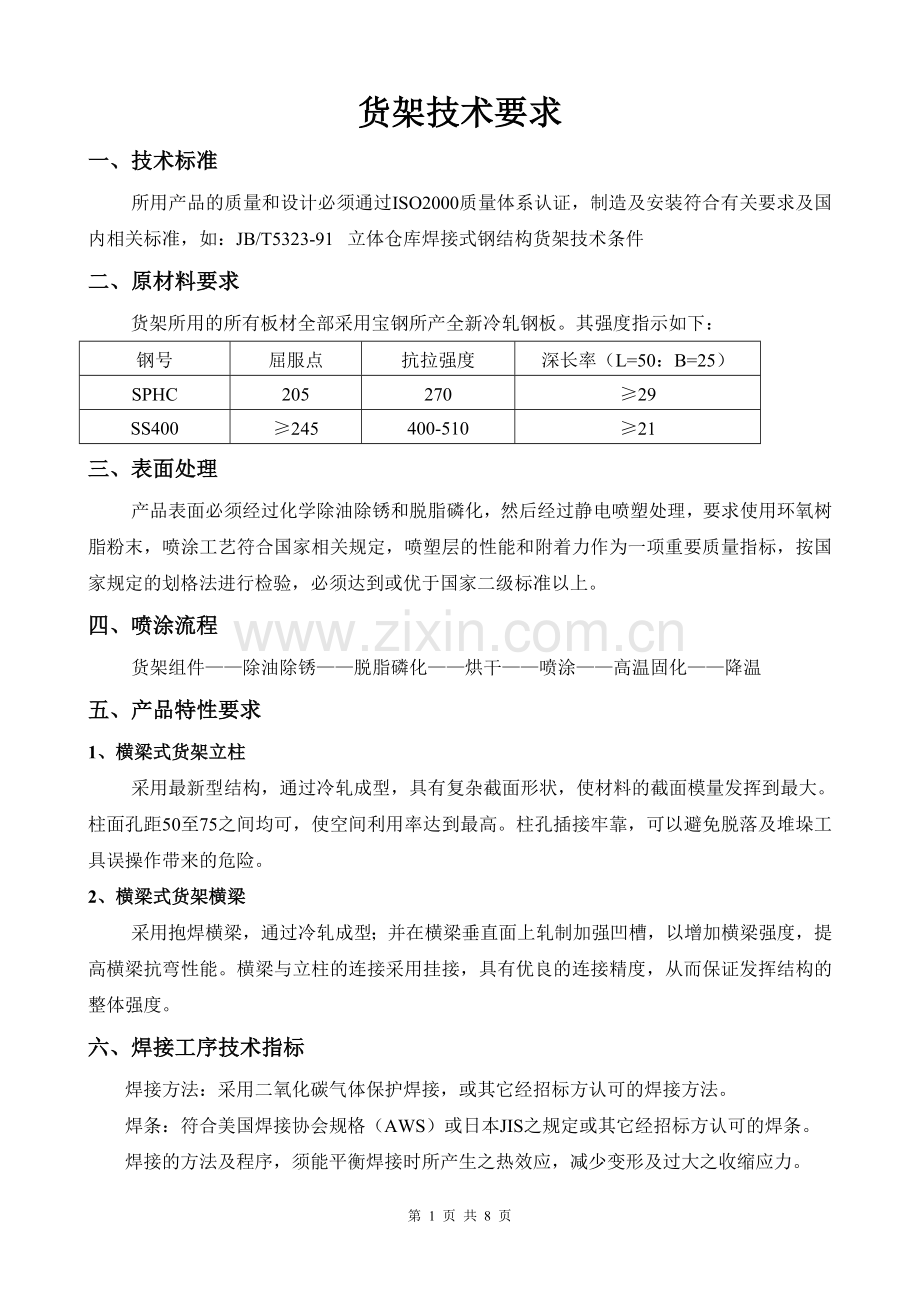

货架技术要求
一、技术标准
所用产品的质量和设计必须通过ISO2000质量体系认证，制造及安装符合有关要求及国内相关标准，如：JB/T5323-91 立体仓库焊接式钢结构货架技术条件
二、原材料要求
货架所用的所有板材全部采用宝钢所产全新冷轧钢板。其强度指示如下：
钢号
屈服点
抗拉强度
深长率（L=50：B=25）
SPHC
205
270
≥29
SS400
≥245
400-510
≥21
三、表面处理
产品表面必须经过化学除油除锈和脱脂磷化，然后经过静电喷塑处理，要求使用环氧树脂粉末，喷涂工艺符合国家相关规定，喷塑层的性能和附着力作为一项重要质量指标，按国家规定的划格法进行检验，必须达到或优于国家二级标准以上。
四、喷涂流程
货架组件——除油除锈——脱脂磷化——烘干——喷涂——高温固化——降温
五、产品特性要求
1、横梁式货架立柱
采用最新型结构，通过冷轧成型，具有复杂截面形状，使材料的截面模量发挥到最大。柱面孔距50至75之间均可，使空间利用率达到最高。柱孔插接牢靠，可以避免脱落及堆垛工具误操作带来的危险。
2、横梁式货架横梁
采用抱焊横梁，通过冷轧成型；并在横梁垂直面上轧制加强凹槽，以增加横梁强度，提高横梁抗弯性能。横梁与立柱的连接采用挂接，具有优良的连接精度，从而保证发挥结构的整体强度。
六、焊接工序技术指标
焊接方法：采用二氧化碳气体保护焊接，或其它经招标方认可的焊接方法。
焊条：符合美国焊接协会规格（AWS）或日本JIS之规定或其它经招标方认可的焊条。
焊接的方法及程序，须能平衡焊接时所产生之热效应，减少变形及过大之收缩应力。
焊接部份之露出表面，应平整而有规律，并符合设计要求。
焊线之种类及尺寸、电压及电流须符合构材厚度、接合形式、焊接位置及施工上之其它条件，使其焊材完全熔透而不发生缺陷。
焊接未达标准等缺失部分，需磨除后重新焊接。因焊接发生变形之钢材，应以机械方法或加热方法矫正之。部件焊缝表面焊接均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷。对接焊缝和贴角焊缝的外形尺寸极限偏差应符合GBJ205中有关规定。
◆货架焊缝的强度指示（N/mm2）
对 接 焊 缝
角 焊 缝
抗 压
抗 拉
抗 剪
抗压、抗拉、抗剪
205
175
120
140
七、货架颜色要求
货架颜色柱片系统、后档单面隔撑、后档双面隔撑、宝蓝色；横梁系统、过道横梁、后档 、护脚、橘红色；具体的实物颜色以封样样品为准。
八、货架主要构件精度要求
1、货架立柱系统技术指标
（1）立柱全长调节孔距累计误差不大于±2mm，相邻孔距误差小于0.02mm；
（2）货架柱片高度极限偏差±2mm；
（3）货架柱片宽度极限偏差±2mm；
（4）底板高度偏差±0.5mm；
（5）立柱片弯曲误差小于L/1000mm；
（6）立柱与安装地面垂直偏差小于L/1000mm。
2、横梁焊好后精度要求
（1）柱爪上四爪边线与横梁长度中心线垂直，横梁长度尺寸误差小于0.5mm；
（2）横梁装配后两端高低误差小于2mm；
（3）货架横梁达到要求的最大承载时，横梁挠度不大于L/250,安全系数不小1.3。
3、整体安装要求
（1）货架柱片沿巷道长度和宽度方向垂直度不大于6mm；同层横梁高度偏差±1mm；
（2）相邻货架柱片立柱底部中心距极限偏差±2mm；
（3）同一巷道同列货架柱片错位不大于5mm。
（4）对按焊缝和贴角焊缝的外形尺寸极限偏差应符合GBJ205中有关规定。
货架技术说明
一、 HR托盘拣选式货架的技术说明（电机水泵区）
1、 HR托盘拣选式货架的基本规格说明
货架类型
HR托盘拣选式货架
货架结构
组合式装配式
货架规格
H10000高*W2800宽*D1000深
货架层数
七层横梁摆放，八层货物
托盘规格
1200mm长×1200mm 宽*125mm高，每个托盘可装载1000 KG，每层2个托盘
货位数量
864托盘位
2、托盘拣选式货架安装区域示意图
3、托盘拣选式货架结构及材料说明
（1）托盘拣选式货架系统组成
拣选式货架系统包括：立柱、横梁、底脚、横撑、斜撑，背靠背货架连接杆、和托盘后档，以及各种连接标准件。

（2）托盘拣选式货架立柱系统说明
柱片：W1000*H10000mm，立柱规格100×67×δ2.3mm，横斜撑规格40×24×10×δ1.5，
横梁挂接在立柱上可以以50mm为单位上下调节每层的层高。
柱片的所有构件（除标准螺栓外）的材料为SS400热轧板卷，立柱与横撑、斜撑均为螺栓连接，螺栓为镀锌专用螺栓，立柱与底板用镀锌螺栓连接。

（3）托盘拣选式货架横梁系统说明
横梁系统由两只柱卡与横梁杆焊接在一起，横梁杆采用两特制的“C”型钢抱合而成。横梁与立柱连接时配有特殊设计的带耳片安全销，可以确保横梁在外力撞击后不会脱落。
横梁：L2800，110×50×δ1.5抱扣管横梁，横梁的所有材料为SS400热轧板卷，横梁的柱卡为整体冲压成型，横梁与柱片的连接为柱卡与立柱的插接。

二、HR托盘拣选式货架的技术说明（半成品区）
1、HR托盘拣选式货架的基本规格说明
货架类型
HR托盘拣选式货架
货架结构
组合式装配式
货架规格
H10000高*W2800宽*D1400深
货架层数
九层横梁摆放，十层货物
托盘规格
1200mm长×1500mm 宽*125mm高，每个托盘可装载1000 KG，每层2个托盘
货位数量
600托盘位
2、 托盘拣选式货架安装区域示意图

3、托盘拣选式货架结构及材料说明
（1）托盘拣选式货架系统组成
拣选式货架系统包括：立柱、横梁、底脚、横撑、斜撑，背靠背货架连接杆、和托盘后档，以及各种连接标准件。

（2）托盘拣选式货架立柱系统说明
柱片：W1400*H10000mm，立柱规格100×95×δ2.75mm，横斜撑规格40×24×10×δ1.5，
横梁挂接在立柱上可以以50mm为单位上下调节每层的层高。
柱片的所有构件（除标准螺栓外）的材料为SS400热轧板卷，立柱与横撑、斜撑均为螺栓连接，螺栓为镀锌专用螺栓，立柱与底板用镀锌螺栓连接。

（3）托盘拣选式货架横梁系统说明
横梁系统由两只柱卡与横梁杆焊接在一起，横梁杆采用两特制的“C”型钢抱合而成。横梁与立柱连接时配有特殊设计的带耳片安全销，可以确保横梁在外力撞击后不会脱落。
横梁：L2800，110×50×δ1.5抱扣管横梁，横梁的所有材料为SS400热轧板卷，横梁的柱卡为整体冲压成型，横梁与柱片的连接为柱卡与立柱的插接。
