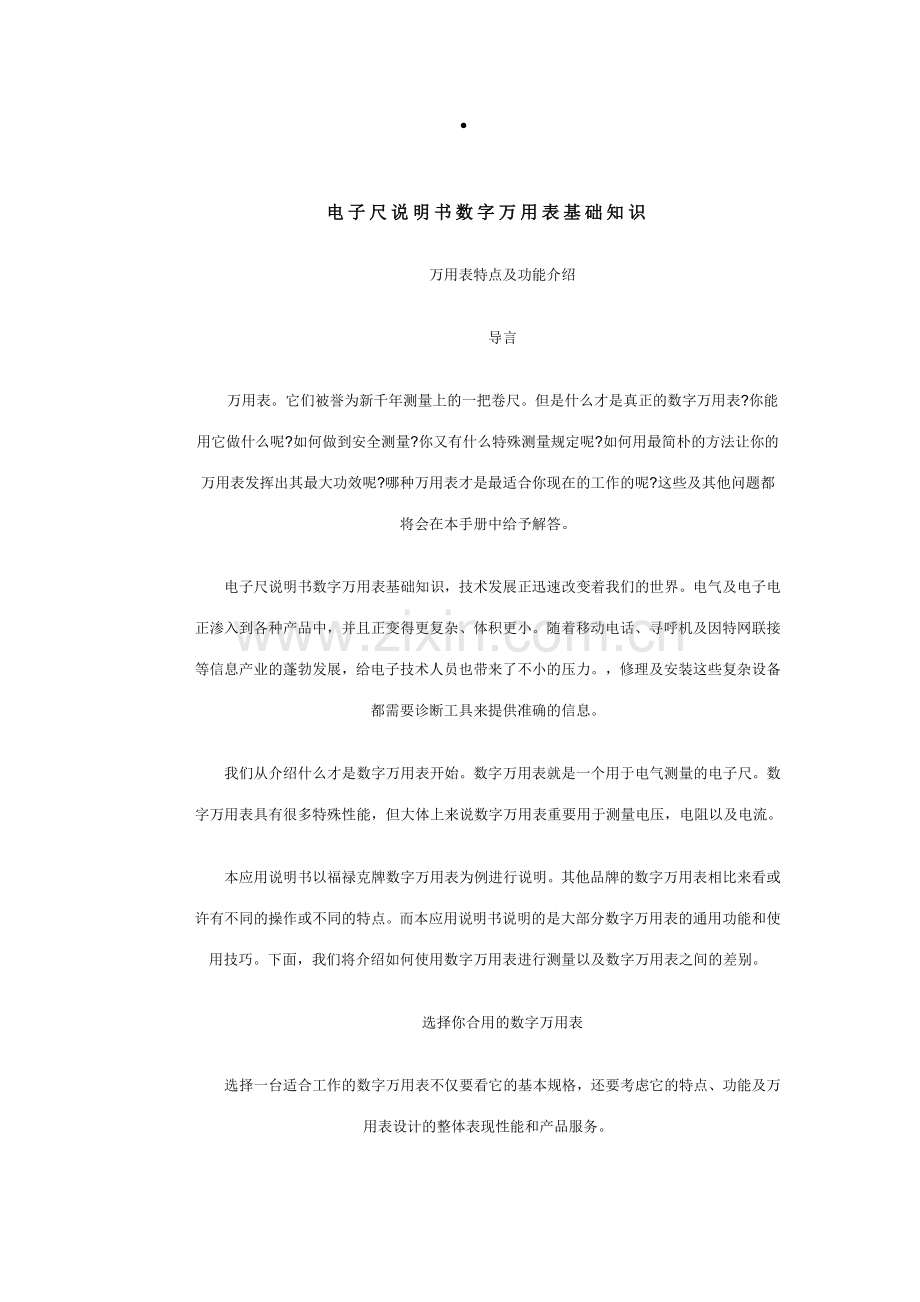

电子尺说明书数字万用表基础知识
　　万用表特点及功能介绍
　　导言
　　万用表。它们被誉为新千年测量上的一把卷尺。但是什么才是真正的数字万用表?你能用它做什么呢?如何做到安全测量?你又有什么特殊测量规定呢?如何用最简朴的方法让你的万用表发挥出其最大功效呢?哪种万用表才是最适合你现在的工作的呢?这些及其他问题都将会在本手册中给予解答。
　　电子尺说明书数字万用表基础知识，技术发展正迅速改变着我们的世界。电气及电子电正渗入到各种产品中，并且正变得更复杂、体积更小。随着移动电话、寻呼机及因特网联接等信息产业的蓬勃发展，给电子技术人员也带来了不小的压力。，修理及安装这些复杂设备都需要诊断工具来提供准确的信息。
　　我们从介绍什么才是数字万用表开始。数字万用表就是一个用于电气测量的电子尺。数字万用表具有很多特殊性能，但大体上来说数字万用表重要用于测量电压，电阻以及电流。
　　本应用说明书以福禄克牌数字万用表为例进行说明。其他品牌的数字万用表相比来看或许有不同的操作或不同的特点。而本应用说明书说明的是大部分数字万用表的通用功能和使用技巧。下面，我们将介绍如何使用数字万用表进行测量以及数字万用表之间的差别。
　　选择你合用的数字万用表
　　选择一台适合工作的数字万用表不仅要看它的基本规格，还要考虑它的特点、功能及万用表设计的整体表现性能和产品服务。
　　当今，万用表的可靠性比任何时候都重要，特别是在恶劣条件下使用时。另一个重要因素是安全性。当使用不对的时，万用表的适当的部件空间，双重绝缘及输入都可以使用者的人身安全，并防止仪表损坏。选择最新设计的数字万用表，大部分都满足安全标准。
　　福禄克提供了具有TouchHold®、模拟条形图和增强分辨率等各种特性的不同组合的数字式万用表。高电流和温度测量附件可用来扩展数字式万用表的功能
　　基础知识
　　分辨率，位数及计数
　　分辨率是指一台万用表能测量结果的好坏。通过了解万用表的分辨率就可以知道是否能观测到被测量信号的微小变化。例如，假如数字万用表在4V量程内的分辨率为1mV，那么在测量1V的信号时就能观测到1mV(1/1000伏)的微小变化。
　　假如你要测量1/4英寸或1毫米的长度，你不会去买一把以英寸(或厘米)为单位的尺子。当你的正常体温是98.6°F时，使用只有整数标记的体温计测量是没用的。你需要的是一支分辨率为0.1°F的体温计。
　　位数和字用于描述万用表的分辨率。数字万用表按其显示的位数和字数进行分类。
　　数字万用表功能广泛。选择适合的万用表是一个挑战，除非你知道特点所在。本应用说明书介绍了部分普遍使用的功能特点及如何在实际应用中使用它们。
　　一台3½位的万用表可以显示三个从0到9的全数字位，以及一个半位(只能显示1或空白)。一台3½位万用表可以达成1，999字的分辨率。一台4½位万用表可以达成19，999字的分辨率。用分辨率字来描述一台数字万用表比用位数更准确。现今的3½位表的分辨率已经提高到3，200、4，000，或6，000字。对于某些测量，3，200字万用表具有更好的分辨率。例如，假如要测量200伏或更高电压，一台1，999字的表就无法测量到0.1伏。而一台3，200字的表在测量高达320伏电压时仍可以显示到0.1伏。当被测电压高于320伏，而又要达成0.1伏的分辨率时，就要用价格贵一些的20230字的数字表。
　　准确度
　　准确度是在特定使用下的最大允许误差。换句话说，准确度就是用来表白数字万用表的测量值与被测信号实际值的接近限度。对数字万用表来说，准确度通常使用读数的百分数表达。例如，1%的读数的准确度的含义是：万用表显示读数为100伏时，实际电压值也许是99伏到101伏之间。
　　说明书在有时也会把特定数值加到基本准确度上。其含义是，显示屏最右端的位有多少数可以变化。所以在前面的例子中，准确度就也许会表达成±(1%+2)。因此假如读数为100.0伏，实际电压值应当在98.8到101.2伏之间。
　　指针万用表的准确度是按全量程的误差来计算的，而不是按显示的读数来计算。指针表的典型准确度是全量程的±2%或±3%。在全量程的十分之一时，就变为读数的20%或30%。数字万用表的典型基本准确度在读数的±(0.7%+1)和±(0.1%+1)之间，甚至更高。
　　欧姆定律
　　使用欧姆定律，可以计算任何电的电压，电流和电阻。公式是：电压=电流×电阻(见图1)。因此，只要知道公式中的任何两个值，就可以计算出第三个值。数字万用表就是运用欧姆定律直接测量并显示电阻、电流或电压。在后面的介绍中，你将会看到数字万用表非常易用。
　　数字和模拟指针显示
　　对于高准确度和分辨率来说，数字显示有很好的优势，每个测量结果都能显示到三位或更多位。
　　模拟指针的准确度和有效分辨率都不高，由于你必须在刻度之间估算结果值。
　　条形图像模拟指针同样显示信号的变化和趋势，但相比模拟指针，它更耐用，且不易损坏。
　　直流电压和交流电压
　　电压测量
　　数字万用表的基本用途之一就是测量电压。典型直流电压源就是电池，如汽车用的电池。交流电压通常是由发电机产生的。最常见的交流电压源就是家中使用的壁装电源插座。某些设备可将交流转换为直流。例如，电视机、立体音响、机及电脑等电子设备，接入壁装电源插座后，通过整流器将交流电转换为直流电。直流电为这些设备的电子电提供能量。测试供电电压通常是检修电的第一步。假如没有电压，或电压过高或过低，则在进一步检查前，一方面要解决电压问题。
　　交流电压的波形不是正弦曲线(正弦波)，就正弦曲线(锯齿波，方波，纹波等)真有效值数字万用表显示的是这些电压波形的“有效值”(均方根)。有效值是交流电压的有效或等量直流电压值。许多数字万用表具有“平均响应”功能，假如输入一个纯正弦波交流电压信号，它给出准确的有效值读数。具有平均响应功能的万用表无法对的测量非正弦波信号。具有“真有效值”功能的数字万用表可以准确测量非正弦信号，直至数字万用表的指定波峰系数。波峰系数是信号的峰值与有效值的比值。纯正弦波的波峰系数为1.414，对于一个整流的电流脉冲，这个数值更大。因此，具有平均响应功能的万用表的读数通常比实际有效值低的多。
　　一台数字万用表测量交流电压的能力是受信号频率的。大部分数字万用表能准确测量频率从50Hz到500Hz的交流电压，但数字万用表的交流测量带宽可达几百千赫兹。这样的万用表就能读取更高的值，由于它能测量更复杂的交流信号。对于交流电压和电流的准确度规格，数字万用表应标明频率范围及该范围内的精度。
　　如何测量电压
　　2.将黑色测试探头插入COM输入插口。红色测试探头插及V输入插口。
　　3.假如数字万用表只有手动量程调节，请选择最高量程，以免输入超过量程。
　　4.将探头前端跨接在电负载或电源两端(与电并联)
　　5.观测读数，确认测量单位。
　　注：为了对的读出直流电压的极性(±)，将红色探头接触电正极，黑探头接触负极或电的地。假如反向连接，具有自动极性变换功能的数字万用表只显示一个减号来代表负极性。对于指针万用表，这样操作有也许会损坏仪表。
　　高压探头可用于电视机和机维修，其可承受电压高达40kV(见图3)
　　：这些探头不能用于具有高压并随着着高能量的电气应用。因此，这些探头仅适合于低能量应用。
　　电阻，连续性和二极管
　　电阻
　　电阻以欧姆(Ω)为单位。电阻值变化很大，从几毫欧姆(mΩ)的接触电阻到几十亿欧姆的绝缘电阻。大部分数字万用表测量电阻可小至0.1Ω，某些可以测到高达300MΩ(300，000，000Ω)。被测电阻为无穷电阻(开)时，福禄克万用表显示“OL”，意思是电阻值超过了万用表所能测量的范围。测量电阻时必须关闭电电源，否则，有也许损坏万用表或电。某些数字万用表提供欧姆模式以防止误接入电压信号。不同型号的数字万用表级别也是不同的。
　　考虑到准确度，低电阻测量时，必须从总测量值里减去测量导线的电阻。一般测量导线的电阻在0.2Ω到0.5Ω之间。假如测量导线的电阻大于1Ω，则需要更换测量导线。
　　考虑到准确度，低电阻测量时，必须从总测量值里减去测量导线的电阻。一般测量导线的电阻在0.2Ω到0.5Ω之间。假如测量导线的电阻大于1Ω，则需要更换测量导线。
　　图2.三种电压信号：直流信号、交流正弦波信号及非正弦波交流信号。
　　图3.附件，例如高压探头，用于扩大数字万用表的电压测量范围。
　　图4.在二极管存在的情况下测量电阻时，数字万用表的测试电压保持在0.6V以下，这样半导体结就不会导电。
　　如何测量电阻：
　　1.关掉电电源。
　　3.将黑色测试探头插入COM输入插口。红色测试探头插入Ω输入插口。
　　4.将探头前端跨接在器件两端，或你想测电阻的那部分电两端。
　　5.查看读数，确认测量单位-欧姆(Ω)，千欧(kΩ)，或兆欧(MΩ))。
　　一定保证电阻测量前关闭电电源。
　　连续性
　　电子尺说明书连续性指快速测试电阻通/不通，以区分开和闭。
　　带有连续性蜂鸣器的数字万用表能使你轻松、快速地完毕很多导通测试。当检测到闭合电时，万用表发出哔哔声，所以你无需一边测试一边看着万用表。数字万用表的型号不同，触发蜂鸣器发声的电阻等级值也是不同的。
　　二极管测试
　　二极管就像一个电子开关。当电压超过一个特定值时，二极管就会导通，通常硅二极管的导通电压为0.6V，并且二极管只允许电流单向流动。
　　当检测一个二极管或晶体管结的时候，使用模拟伏特-欧姆计(VOM)不仅会给出变化范围很大的读数，还会通过结驱动电流高达50mA(见表1)。
　　有些数字万用表有二极管测试模式。这种模式测试和显示通过一个结的实际电压降。正向测试时，一个硅结的电压减少于0.7V，反向测试时电为开。
　　直流电流和交流电流
　　电流测量
　　电流测量不同于其他数字万用表测量。只使用数字万用表测量电流时，规定表和被测电。即打开电将数字万用表测试线串入电以形成整个电。这样所有电流都流经数字万用表的电。一种使用数字万用表间接测量电流的方法就是采用电流探头。探头夹在导线外面，这样就可以避免打开电将数字万用表进去了。
　　如何测量电流
　　1.关掉电电源。
　　2.剪断或拆焊电，提供出一个可以放置万用表探头的。
　　4.将黑色测试探头插入COM输入插口，红色测试探头插入amp或milliamp输入插口(根据也许得到的读数拟定)。5.将探头前端连接进电开口处，以使所有电流都流经数字万用表()。
　　6.接通电电源。
　　7.观测读数，并注意测量单位。
　　注：对于直流测量，假如测试导线反向连接，万用表会显示“–”。
　　输入
　　一个常见错误就是测试线仍插在电流输入口，而直接拿去进行电压测量。这将导致电压源通过数字万用表内部的低电阻直接短，称为电流分流。大电流流过万用表，假如没有充足的措施，不仅会损坏表和电，尚有也许操作者。假如是在工业级的高压电(240V或更高)中进行测量，将会产生非常大的故障电流。
　　因此，数字万用表应具有一个容量足够大的、用于电流输入的保险丝。电流输入端没有保险丝的万用表不能用于高能电(>240V)。那些具有保险丝的数字万用表，其保险丝应具有足够的容量来消除高能故障。保险丝的电压级别要大于你要测量的最高电压。例如，当接入480V电时，万用表内的一个20A，250V的保险丝就无法消除故障。而需要一个20A，600V的保险丝来消除故障。
　　电流探头附件
　　有时，要测量的电流超过数字万用表的额定值，或者现场条件不允许你打开电测量电流。在这种测量更高数值(一般大于2A)电流，同时不需要很高精度的应用中，电流探头常有用的。将电流探头夹在通电导体上，测量值即被转换成万用表能承受的水平。
　　有两种基本电流探头类型：电流互感器型，仅用于测量交流电流;霍耳效应探头，可用于测量交流或直流电流。
　　电流互感器型探头的输出，一般是1毫安代表1安培。这样，100安培就可以减少到100毫安，从而可以很安全地用数字万用表进行测量。将探头线连接到“mA”和“COM”输入口，万用表功能开关设立到mAac档。霍耳效应探头的输出是1毫伏代表1安培的交流或直流值。例如，100A交流电可被转换为100mV交流电。将探头线连接到“V”和“COM”口，万用表功能开关设立到“V”或“mV”刻度。交流电流测量选择V~或直流电流测量选择V。此时，万用表用1毫伏电压代表1安培电流。
　　安全性
　　万用表安全性
　　安全测量的第一步是选择适合应用及使用的万用表。选择了合适的万用表后，还应当按照对的的测量环节来使用它。使用前请务必认真阅读用户使用手册，要特别注意带和小心的章节。
　　国际电工技术委员会(IEC)为在电气系统下工作制定了安全标准。确认你所使用的万用表满足IEC分类，并且额定电压满足测量的规定。例如，假如电压测量需要在480V电板上进行，则要使用级别为CategoryIII600V或1000V的万用表。这就意味着该表的输入电设计为可以承受这种下普遍出现的电压瞬变，而不会使用者。选择具有这种等级的万用表同样也有UL、CSA、VDE或TüV认证，即该万用表不仅按照IEC标准设计，并且还通过上述认证机构测试并满足其标准。(参见第6页测试补充)
　　导致数字万用表损坏的几种情形：
　　1.测试线插在电流插孔时拿去测量交流电压
　　2.在电阻模式下测量交流电压
　　3.碰到太高的电压瞬变
　　4.超过最大输入限值(电压和电流)
　　数字万用表电类型：
　　1.自动恢复有些万用表具有探测过载情况的电，该电会万用表直到过载情况结束。过载情况消失后，数字万用表自动恢复到正常工作状态。通常用于电阻功能，避免电压过载。
　　2.无自动恢复有些万用表可以探测到过载情况并仪表，但需要操作者对万用表进行操作方可恢复使用，比如更换保险丝。
　　数字万用表安全特性一览：
　　1.保险丝电流输入。
　　2.使用高能保险丝(600V或更高)。
　　3.电阻模式的高压(500V或更高)。
　　4.电压瞬变(6kV或更高)。
　　5.安全设计的测试线，带护手和绝缘端子。
　　安全清单
　　使用满足使用下的安全标准的万用表。
　　使用装有电流输入保险丝的万用表，并在测量电流前检查保险丝。
　　测量前检查测试线是否有物理损坏。
　　使用万用表检查测试线是否导通。
　　只使用带护手和绝缘连接器的测试线。
　　只使用品有凹陷形输入插孔的万用表。
　　针对具体测量选择对的的功能和量程。
　　确认万用表处在正常工作状态。
　　遵循用户使用手册。
　　一方面断开“热端”(红色)测试线。
　　不要一个人操作。
　　使用电阻档有过载的万用表。
　　当不使用电流夹进行电流测量时，在接入电前先切断电源。
　　在高电流和高电压情况下，要使用合适的测量设备，例如高压探头和高电流夹具。
　　附件和术语
　　表数字万用表附件
　　数字万用表的一个非常重要的方面就是可以使用大量各式各样的附件。许多附件可扩大数字万用表的量程和有用性，同时使测量更简便。
　　高压探头和电流探头可将高电压和电流按比例缩小到数字万用表可以安全测量的水平。温度探头可将数字万用表变成方便的数字温度计。射频(RF)探头可用于测量高频电压。
　　此外，使用测试线，测试探头和测试夹可以使你轻松地将数字万用表接入电。软包和硬包不仅可以数字万用表，还可以很方便地将数字万用表及其附件存放其中。
　　术语表
　　准确度：表达数字万用表显示的测量值与被测信号的实际值接近限度。以读数的比例或全量程的比例形式表达。指针万用表：一种使用指针移动来显示被测信号数值的仪器。使用者以指针在刻度盘上来判断读数。
　　信号器：用来辨认所选量程或功能的符号。
　　平均响应数字万用表：可以准确测量正弦曲线波形，但测量非正弦波形时准确度稍显逊色。
　　字：表达数字万用表分辨率的一个数字。
　　分流器：数字万用表内的一个用来测量电流的低值电阻。可使用数字万用表测量出分流器两端的电压降，再运用欧姆定律计算出电流值。
　　DMM：数字万用表。一种使用数字显示屏显示测量信号值的仪表。与指针万用表相比，数字万用表更耐用，分辨率和准确度更高。
　　非正弦波形：一个畸变的波形，例如脉冲序列，方波，三角波，锯齿波和尖峰。分辨率：测量中可以观测到的微小变化的限度。
　　有效值：交流波形的等效直流值。
　　正弦曲线波形：没有畸变的纯正弦波形。
　　真有效值数字万用表：一种可以准确测量正弦曲线和非正弦曲线波形的数字万用表。
　　特点
　　以下特点和功能将会使数字万用表的使用更方便。
　　信号器功能，可直观显示测量模式(电压测量、电阻测量等)。
　　旋钮操作，方便选择测量功能。
　　过载，可防止损坏万用表和电，并使用者。
　　专用高能保险丝，在电流测量和过载情况下多米诺喷码机过滤器，，为使用者和万用表提供额外。
　　自动量程选择功能，可自动选择合适的量程。手动调节量程功能，可将量程锁定在特定范围以进行反复测量。
　　自动极性变换功能，用带“-”符号的数值表达负数读数，所以即使接反了测试线，也不会损坏万用表。
　　电池电量低显示功能。580)this.width=580"> 建筑用电子水平尺是运用国家863计划成果膜电位/数字式倾角传感器等多种现代技术研制而成的一种智能化数字式角度测量工具。该产品具有测量绝对角度、相对角度、斜度，数据存储、读取、锁定等功能，是建设工程规划验线、施工、安装、装饰、装修、监理、质监、验收等必备的角度测量工具，重要应用于平整度、水平度、垂直度、坡度的测量。相比传统的“看水泡移动，肉眼分辨”的测量方式，电子水平尺“电子检测，数字显示”的测量方式更为精确和直观。 受建设部的委托，湖南华星宇传感技术有限公司、清华大学、国家建筑工程质量监督检查中心、中国建筑学会建筑施工学术委员会工程质量管理与控制专业委员会、湖南省计量测试研究院等单位共同编制了《建筑用电子水平尺》JG142-2023国家行业标准。 2023年2月，建筑用电子水平尺被列入中国建筑业协会工程质量监督分会主编的《建设工程质量监督管理手册》监督机构“常用便携式现场监督检测仪器一览表”。 2023年3月15日，上海市地方标准DB 31/30-2023《住宅装饰装修验收标准》正式实行。该标准明确规定，建筑用电子水平尺用于抹灰、镶贴、木制品、门窗、吊顶与分隔、花饰及裱糊等项目的表面平整度、立面垂直度、坡度的验收。 鉴定评估：建设部科技推广中心对该产品的评估结论为：“产品填补了国内空白，为国内首创，产品在整体性能指标上达成国际先进水平。” 国家行业标准：《建筑用电子水平尺》国家行业标准 [JG 142-2023] 《电子水平尺校准规范》 地方标准：上海市《住宅装饰装修验收标准》 [DB 31/30-2023] 生产许可证：中华人民共和国计量器具型式批准证书》 [2023L 101-43] 《中华人民共和国制造计量器具许可证》 [湘制00000321] 《完善计量检测体系合格证书》 [（2023）量企（国）字（0669）号] 体系认证：中国计量科学研究院《鉴定/校准证书》 [CDyd2023-0005 ] ISO9001：2023质量管理体系认证》 [00803Q10068ROS] 国家专利：《建筑用电子水平尺》ZL 01 2 49762.2 外观专利号：ZL 03 3 25489.3 建筑用电子水平尺(Ⅱ型) 使用说明 一、使用范围 1　建筑、装修、装饰行业中地面、墙面、门窗、玻璃幕墙的平整度、倾斜度、水平度、垂直度的施工、质监、验收以及测量。 2　水利建设、道路桥梁施工中水平度、坡度、倾斜度的测量、质监和验收。 3　通讯设施、天线定位测量。 4　工、矿、军工公司中精密机械制造、工业平台，设备定位以及相应的维护和保养。 5　铁道铁轨水平度、坡度施工检测。 6　其它：石油勘探、钻井、健身器材等。 二、特性 1　重要特性： 绝对角度测量、相对角度测量、斜度测量、角度存贮。 2　结构特性： 防护等级：IP54 工作面长度：400mm 3　电气特性：非线性补偿、SMD高集成电路、电源反极性保护、低功耗。 三、技术指标 名　称参　数 测量范围-5°~+95° 分辨力0.01° 准确度等级0.01级、0.02级、0.03级 响应时间＜1s 工作电源DC 9V 工作消耗电流＜5mA 防护等级IP54 工作环境-25℃~+60℃ ≤90％RH 存贮温度-30℃~+80℃ 四、.按键使用说明(一所示) 1.[电源开关]键. 2.[绝对/相对]键，绝对角度和相对角度测量功换键 3. [角度/斜度]键，是角度测量和斜度测量功能切换键。 4.[锁定/解锁]键，锁定和解锁功能切换键。当测量时，按下该键可锁定当前显示值，液晶屏右上角显示锁定提醒符（二所示）。再次按下该键时将解除锁定功能，恢复到测量状态。 5.[数据存储]键，角度存储的功能键。按下该键，即可存储当前测量角度，同时液晶屏将显示该存储角度值和存储序号Pxx,（三所示）。当存储数据超过20个，液晶屏显示提醒符“FULL”，表白存储数据已满。 6.[数据读取]键，显示已存储角度值的功能键。按下该键，液晶屏上显示被存储的角度值和存储序号（四所示），5秒钟内再次按键，液晶屏上将显示第二个存储值，反复操作可依次显示所有存储值，直到恢复角度测量状态。连续按键10秒，将显示CPU防伪码（五所示），3秒后防伪码显示消失。假如要清除某一角度值，先按[数据读取]键，选定要清除的存储角度值，再按[数据存储]键，即可清除该角度值并显示清除提醒符“DEL”。连续按住[数据存储]键10秒以上，则清除所有的存储角度值，并显示提醒符“DEL”。 7、[夜光/校准]键，显示夜光和自校准功能切换键。按下该键，液晶屏显示夜光，再按下该键，夜光消失；连续按住该键10秒钟，水平尺将进入自校准功能状态。 五、功能说明 （一）测量 1.绝对角度测量 按下[电源开关]键直接进入绝对角度的测量状态,液晶屏将显示被测面与水平面之间的角度值（六所示）。当水平尺工作面与水平面角度发生变化时，角度值将随之改变。倾角方向提醒符显示为“ / ”时，表达水平尺左低右高，此时显示角度值为正数；显示为“ \ ”时，表达水平尺左高右低，此时显示角度值为负数。当所测角度超过测量范围时，水平尺将显示错误提醒符“Err”。 2.相对角度测量 把水平尺放在第一个被测量面上，按[绝对/相对]键，显示为0.00°，液晶屏右上方同时出现相对角度测量提醒符“ ”（七所示），水平尺移向第二个被测量面，此时液晶屏显示值为上述两个被测量面的相对夹角。再次按下[绝对/相对]键时，则转换为绝对角度的测量。 3.斜度测量 当所测角度在±5°范围内或90°±5°范围内时，按下[角度/斜度]键，液晶屏显示该角度所相应的斜度值H（单位mm）(八、九、十所示),其中H＝L*│tgα│,（－5.°≤α≤5）°），H＝L*│ctgα│ （85°≤α≤95°））L=1000(mm). （二）自校准功能 水平尺具有自校准功能，每次开机前请先校准水平尺，以保证水平尺测量精度的准确。 自校准方法如下： 第一步：先用水平尺测量一接近90°的角度，再将水平尺在同一平面旋转180°，然后把水平尺放在一相对平整且角度不大于5.°的平面上，按住[夜光/校准]键10秒钟，当显示屏显示F0时进入自校准状态（十一所示）； 第二步：按下[绝对/相对]键，当显示屏显示F1时，请将水平尺在原地水平旋转180°（同一平面、同一位置，十二所示），再按下[角度/斜度]键，显示屏将显示F2，此时水平尺自校准已完毕，三秒以后自动切换到测量状态（校准时，水平尺不要剧烈震动和大幅度摇摆，应尽量轻拿轻放）。 六、水平尺的防伪 1、本机设立的CPU电子防伪码，是唯一机身码，绝无反复号。 2、电码电话防伪：用户在购买水平尺后，请立即根据激光防伪标记底层的数码拨打查询电话16840315 或移动用户以短信形式发送激光防伪码至3315查询，或登录Http://.com网查询，以辨别水平尺的真伪。 七、水平尺的维护和保养 1、本产品属精密仪器，严禁使用有机溶剂擦拭，注意防水防腐。 2、本产品工作面避免碰撞、磨损，测量后如有污物，请及时用软布擦拭干净，以免影响水平尺的测量精度。 3、本产品在使用过程中，如在10分钟之内没有按任何功能键时，水平尺将发出提醒音，提醒关机，以便节约用电；当液晶屏右上方电量提醒符显示（十三所示）时，表白电池电量已耗尽，此时水平尺停止测量，请及时更换规格为6F22的9V干电池。如长期不使用，请取出干电池，以防止电池漏液，损坏仪器。 4、本产品应存放在-30℃~+80℃，相对湿度不大于90%的室内。 八、保修与其他事项 1、本产品从购买之日起保修一年，具体保修事项请参阅保修卡有关内容；一年以后的产品维修，本公司将按市场公定价格收取所更换零部件费，此外酌情收取维修服务费。 2、本产品在出厂前已校准，基准面六颗固定螺钉（红点）不能松动，未经本公司授权不得对其进行调校。 3、本产品属计量产品，根据中华人民共和国国家计量技术规范《电子水平尺校准规范》，使用者应根据实际使用情况到法定计量部门进行周期校准，校准周期不超过一年。 4、本版权属我公司所有，不得翻印。 5、本产品说明书内容如有改动，恕不另行告知。
Reference URL：
数显水平尺说明书  文献类型：DOC/Microsoft Word  文献大小：字节
更多搜索：水平说明书
数 显 水 平 尺 说 明 书
数显水平尺(以下简称水平尺)分为无激光和带激光的两种型号,本说明书均合用.
6

1 2 3 4 5 7
(图一) (图二)(仅限带激光的水平尺)
功能按键说明:如图所示
1.开 / 关 键:水平尺的开关按键.
2.声音提醒键:当水平尺为0°和90°时,它将给出声音提醒.按下此键可以启动或关闭声音的提醒.
3.校 准 键:在不到3°的平面上进行0°标准重新设立,假如平面超过了3°,这个按钮将不起作用.
校准操作方法:把水平尺放在一个不超过3°的平面上(可以和水平仪比较一下),等待10秒钟.然后按校准按钮一下,显示屏将显示CAL1.把数显水平尺转动180°,再等待10秒钟,然后按一下校准按钮,显示屏将显示CAL2,约5秒钟后,显示屏会再次显示角度的测量结果.假如这个平面超过3°的角度,这个按钮将不起作用.假如你此时推一下校准,它也只显示"— —".3秒钟后,它将回到本来的角度测量模式.
4.模 式 键:水平尺共有三种角度测量模式.反复按此键可以实现不同模式的互相转换.
①角度测量模式:表达绝对角度的测量.即被测表面的角度与绝对水平角度"0°"的数值.
测量操作方法:把水平尺放好,然后选择角度测量模式,按此键后显示屏上方立即显示"DEG".旋转水平尺,就可以读出绝对角度的测量数值.
②比例%(tgα)模式:表达角度所相应的直角边与另一个直角边的正切角的比例数值.
例如:tgα= a / b
测量操作方法:把水平尺放好,然后选择比例%(tgα)测量模式,这时,显示屏上方立即显示"%".旋转水平尺,就可以读出tgα的测量数值.
③相对角度模式:表达在一个已有倾角的表面上,去测量相对于本来这个表面的相对角度数值的时候,就采用这种模式.
测量操作方法:把水平尺放好,然后选择相对角度测量模式,这时,显示屏则开始闪烁"00.0",显示屏上方同时显示"DEG".转动数显水平尺,这时所显示的角度将是相对于本来的有倾角的表面的角度.
不管何种模式,在显示数值的同时,显示屏的左,右两方还相应地显示出被测平面的比较高的一方"▲"和比较低的一方"▼",给予相应的提醒.并随着角度的加大而变化着,呈现"▲"和"".
▼
5.保持数据按键:按下此键,可以保持刚刚测量的数据,移动水平尺,数据不会变化.
6.激光开关键:按下此键可以启动或关闭激光,仅限带激光的水平尺.
7.激光发射孔,仅限带激光的水平尺.
本产品应用了成熟的高新技术,它装有强传感器,液晶显示屏等,假如5分钟后仍然没有操作按键或者测量的角度显示仍然没有变化的话,水平尺的显示屏将自动关闭.它可以做各种水平面的角度测量,广泛应用于道路建设,机械安装,管道安装和建筑施工等工程.
激光功能重要设计为室内应用.激光光束白天为50米可见,夜晚为100米可见(仅限带激光的数显水平尺).
重要技术参数:
激 光 强 度:<1mW (仅限带激光的水平尺)
波 长:650mm (仅限带激光的水平尺)
激 光 精 度:1mm/m (仅限带激光的水平尺)
测 量 范 围:0°— 360°
工 作 温 度:-5°至50℃
工 作 湿 度:(40至75)%RH
显示屏分辨率:0.1°
零点气温偏差:0.05至0.005%℃
电 源:9伏PP3碱性电池(6F22型)
自动关闭时间设立:5分钟后
功 率 损 耗:10mA (仅限带激光的水平尺)
仪器维护:
数显水平尺使用9伏PP3碱性电池.如长期不用(三个月)的话,请及时取出电池,避免因电池泄漏对数显水平尺导致损坏.
假如在10米或更近的距离内,激光已经变暗或看不清楚的话,则表达电池能量已经局限性,请尽快更换电池(仅限带激光的数显水平尺).
在使用过程中,激光光束不能直接指向人的眼睛或易反射的平面,如镜面和玻璃等.由于即使是低强度的激光光束也会导致眼睛的伤害(仅限带激光的数显水平尺).
电池更换:
在水平尺有电池指示标记的一端,打开盖子,然后取出旧电池,换上新电池即可.请注意电池的正负级.
警告提醒:
本产品有高精度的传感器和信息解决电路,严禁跌落和撞击.
2.严禁打开显示屏的后盖自行调整数据,损坏自负.
3.打开电源开关而没有数字显示的话,请立即更换电池.
4.不要同时按下两个按键,这样会破坏产品的内部程序.
5.不要用眼睛注视激光束,它将会对你的眼睛导致严重损害.
6.本产品应当放置在儿童不能接触到并且比较安全的地方.
7.假如碰到问题,不可以自己解决的话,请尽快拨打维修电话:64029798,85972125.有维修人员帮您解决,千万不要自行拆卸.
