中心血站PCR特种实验室净化方案

采购清单及技术参数说明
PCR特种实验室及体采室装修及设备采购项目
技术参数和材质要求
（一）技术方案
第一节 PCR实验室技术要求及说明
1.本项目要求根据相应标准规范，按项目实际情况；以人为本，合理布置各实验室功能区，结合实验的工作流程与实验室器材的要求，人流物流分开，气流合理。
2. 详细技术要求如下：
（1）由于各个实验间集中布置，容易造成相互干扰，因此，各室在入口处设缓冲间，以减少室内外空气交换。
（2）净化空调设计为集中送排风机组，为了保证实验室检验结果的准确性和可靠性，为避免回风系统的空调机组的回风给房间造成污染，净化空调的排风口与新风口须相隔一段距离。
3. 气流组织形式

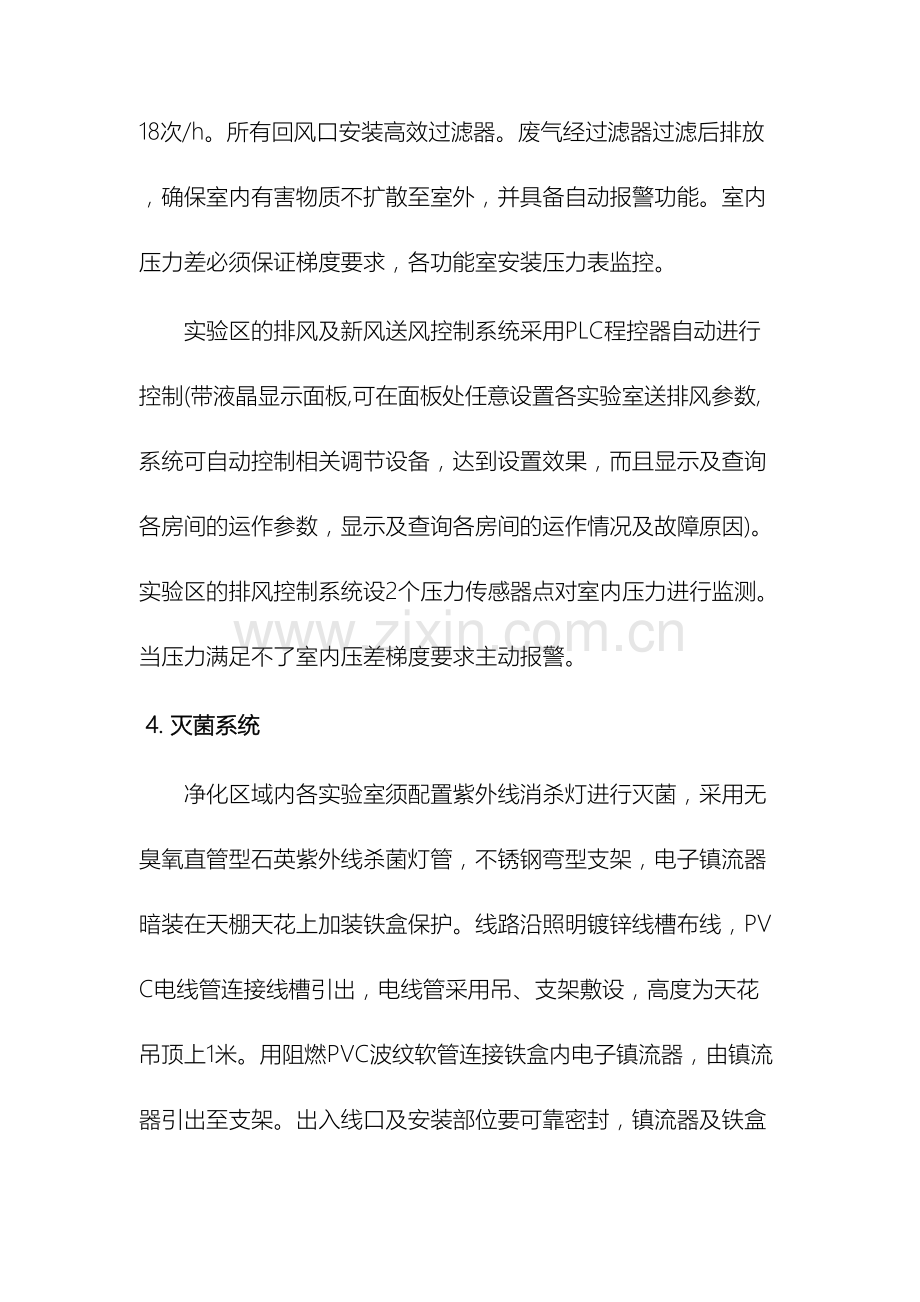

净化区域内顶送风、下侧风柱回风，换次数≥15--18次/h。所有回风口安装高效过滤器。废气经过滤器过滤后排放，确保室内有害物质不扩散至室外，并具备自动报警功能。室内压力差必须保证梯度要求，各功能室安装压力表监控。
实验区的排风及新风送风控制系统采用PLC程控器自动进行控制(带液晶显示面板,可在面板处任意设置各实验室送排风参数,系统可自动控制相关调节设备，达到设置效果，而且显示及查询各房间的运作参数，显示及查询各房间的运作情况及故障原因)。实验区的排风控制系统设2个压力传感器点对室内压力进行监测。当压力满足不了室内压差梯度要求主动报警。
4. 灭菌系统
净化区域内各实验室须配置紫外线消杀灯进行灭菌，采用无臭氧直管型石英紫外线杀菌灯管，不锈钢弯型支架，电子镇流器暗装在天棚天花上加装铁盒保护。线路沿照明镀锌线槽布线，PVC电线管连接线槽引出，电线管采用吊、支架敷设，高度为天花吊顶上1米。用阻燃PVC波纹软管连接铁盒内电子镇流器，由镇流器引出至支架。出入线口及安装部位要可靠密封，镇流器及铁盒要隔热处理。紫外线消杀灯系统与智能化系统连锁控制。控制预留线路应分色明确，标识清楚。
5. 实验室净化空调要求
（1） 净化空调系统应使整个净化区域处于受控状态，应既能保证实验室各房间的压力梯度，又能使各实验室不同时使用时节能运行。
（2） 送风系统必须经过粗、中、高效三级过滤，高效过滤器不得采用木框结构，且高效过滤器必须布置在房间内的送风口内。
（3）空调设备的选用应满足下列要求：
3.1净化送机组和排风机组的内表面及内置零部件应选用耐消毒药品腐蚀的材质或面层，机组内壁采用不锈钢。
3.2机组内部结构应便于清洗，并能顺利排放清洗废水，不易滋生细菌。
3.3送风空调机组表冷器的冷凝水排出口应具备自动防倒吸，负压时能顺利排出冷凝水的装置。
3.4消声器或消声部件的用材应耐腐蚀、不吸潮、不积尘、其填充料不允许使用玻璃纤维及其制品。
3.5系统中的各级过滤应采用一次抛弃型，未级过滤应采用不吸潮、不长菌的材料制作，不允许用木框制品，成品不应有刺激味。
3.6所在镀锌钢板风管采用橡塑海绵保温。
二、PCR实验室装饰材质说明
1. 隔断
实验室墙体隔断均选用50mm厚玻镁夹芯彩钢板，钢板厚度0.426mm，环氧树脂底漆，应具有耐化学腐蚀性面漆，防火性能A级，双面覆膜，企口白灰色，铝合金采用优质专用配套型材。
护围结构：实验室设计净高2.4m（可根据现场实际情况调整），彩钢板安装壁板应垂直，立缝要靠紧，缝隙越小越美观，立缝均匀，转角板转角处的连接应整齐一致。水平、垂直方向均应成直线，无明显错位。连接处不得出现明显凹陷，室内包角边连接后不得出现波浪形翘曲，组立壁板的同时配合好电气暗敷管线及箱盒安装。
彩钢板包柱、包箱，装阴阳R角，实验室净化工程要求所有阳角、阴角采用圆角过渡，是杜绝细菌寄生的场所。在净化区内的柱子用б=50彩钢板另包起来有利于节约材料和统一阴阳R角。安装时，所有圆弧线的顶头必须加工圆弧堵头封死，阴阳R角均为50圆弧铝材。在净化区内，凡是有可能影响洁净度，如彩钢板之间的拼接缝、R角与壁板、顶板的所有缝隙、空调风管、风口、高效过滤器与壁顶板间的缝隙、电气穿过壁板顶板的保护管槽与洞口边缘间的缝隙、所有开关插座灯具与彩钢板顶板面间的缝隙、所有给排水工艺、保护管与洞口及玻璃与框间的缝隙，均要密封处理。密封硅胶应在彩钢板安装基本就绪，卫生条件较好，经过彻底清扫除尘后，统一进行。实验室各连接处不得有泄漏。
2. 吊顶
实验室吊顶均选用50mm厚玻镁夹芯彩钢板，钢板厚度0.426mm，环氧树脂底漆，应具有耐化学腐蚀性面漆，防火性能A级，双面覆膜，企口白灰色，铝合金采用优质专用配套型材。
吊顶彩钢板采用长板制作，安装一体到位，中间不得驳接。彩钢板吊顶安装采用暗扣隐蔽式固定方式，安装每一块钢板时，应将其边搭接准确地放在前一块钢板上，并与前一块钢板夹紧，直到钢板的两端都固定为止，板与板之间的缝隙应精心处理，板上面的缝隙（即露于技术夹层的一面）在板安装完毕后随即用玻璃纤维密封胶封死，待技术夹层中管道全部施工完毕后，应将板面彻底清除干净。
吊顶未加固时严禁上人。加固采用L50mm角钢及可调节式支、吊配件吊杆。角钢不得与彩钢板长向平行，应与板缝成十字加固，彩钢板吊点间距不大于3m，吊杆应与屋面板锚固可靠。吊顶与彩钢板隔墙交接处安装铝合金R50圆弧压条、压条间缝应紧密接合，以确保准确无误，安装完毕后四周缝隙应用密封胶封死，嵌缝要严密、美观、光滑，不能有间断。
3. 地面（pvc地板）
pvc地板胶的要求：板厚≥2mm卷材，应具有耐磨、耐酸碱、永久性抑制细菌、永久防静电性能、经久耐用、可承受轮滚。
pvc地板胶要求地面平整度较高，应在水泥砂浆找平的基础上，再用自流平水泥平整地面，厚度不宜低于5mm，待地面表层彻底干透后，才可粘贴地板胶。
4. 门、窗
（1）彩钢板门：
① 彩钢板墙上门一律为50mm厚彩钢玻镁夹芯板密闭门，铝合金采用优质专用配套型材。门框料采用双面密封材料，门上带5mm玻璃观察窗，采用优质不锈钢门铰及优质门锁，门均不做门坎，结构和设计达到双面完全平滑连接，并安装闭门器。
② 圆滑的门框和门体铝合金型材设计。
③ 门框边使用密封胶条和门底自动升降密封条, 保证门体系统的气密性。
④ 门框材料：阳极氧化表面的铝合金型材50mm厚。
⑤ 门扇材料：50mm 彩钢玻镁夹芯板周边包铝合金框。
⑥ 密封胶： 白色硅胶密封窗和板之间的缝隙。
⑦ 互锁系统：暗藏式电子互锁系统。
（2）固定窗：彩钢板墙上开固定玻璃窗，铝合金采用优质专用配套型材，窗底高1000 mm，窗高1200 mm，铝合金固定窗压线采用小圆弧压线，镶5mm钢化玻璃，固定窗安装完毕后四周缝隙用密封胶封死，嵌缝要严密、美观、光滑，不能有间断。

5. 电气、照明
（1）洁净控制区照明均采用洁净气密型日光灯，灯管应为进口或合资产品。
（2）洁净控制区内的开关、插座选用进口或合资产品。
（3）本工程项目的配电柜、线缆、桥架均由中选单位负责施工安装。
（4）每间房间应配置不少于二组电源插座。每组三相、单相插座各２个。电流25Ａ。
（5）自控系统要求。
（6）整个系统需配置自动控制设备，其设备主控件(如主控器、冷热水阀执行器、传感器、AD模块等)应采用优秀的产品。
（7）自控系统要满足实验室的温度和湿度要求。
（8）自控系统应能对实验室内压力梯度进行自动控制，始终保持房间内的压力梯度关系。

第二节 实验室设备设施材质与技术要求说明
一、材质与技术要求
1. 实验台面板。
1.1厚度≥13mm理化板，耐强酸碱；具有良好的承重性能，结构坚固致密，能抗强冲击，即物理特性：表面耐磨≥700转，表面耐刮≥4.5N，表面耐辐射≥200秒，洛氏硬度≥69，吸水率≤0.71%；
1.2台面板接缝：必须使用专用黏合剂，接合处的缝隙不得超过2mm(±5%)，并应保持平整，各邻接的台面应在同一水平面上，边缘亦应切齐；
1.3为了保证实验室操作人员的安全，以及台面质量以及使用寿命，台面技术参数指标如下：
*a.实验室台面板必须采用三维基材结构30%热固树脂和70%木纤维高温高压下固化成型，不弯曲，不变形。不采用以牛皮和酚醛树脂为基材的二维基材结构。台面板材料供应商需出具材料结构数据说明或者相关资料文件证明其完全满足其结构性能要求，并加盖公章
*b台面甲醛释放量检测达到国家标准（GB18580- ）E1级的技术指标要求，甲醛释放量检测结果值为小于0.1mg/L。（提供国家化学建筑材料中心出具的检测报告要求盖鲜章）
*c.台面表面非传统三聚氰胺处理技术，必须采用电子束固化技术（EBC）生产，台面需要提供由SGS出具的此种技术使用证明文件
*d.为保证实验室内部环境空气质量，要求台面板需提供Green guard Gold认证证书（绿色卫士金级认证证书），要求其中VOC挥发性有机物测试标准最大允许预测浓度为0.22mg/m3。
*备注：为保证质量以防假冒产品：投标人必须提供满足以上技术参数的实验室专业台面制造厂家针对本次项目的授权书原件（不接受代理商的授权），否则作废标处理。
2.边台
2.1框架：支承横梁及立柱为60*40*1.5mm冷轧矩形钢管，经二氧化碳冷焊组合后再酸洗、磷化并高压静电喷涂环氧树脂防护层作耐酸碱、耐腐蚀表面处理，其保护层附着力经落物撞击检测合格，静压承重大于250公斤，支撑立柱可直接悬挂吊柜；
2.2门板及抽面：18mm厚优质三聚氰胺板，双面贴防火板，以2mm厚PVC封边防水处理；
2.3柜体：16mm厚优质三聚氰胺板，双面贴防火板，以2mm厚PVC封边防水处理；
2.4层板：16mm厚优质三聚氰胺板，双面贴防火板， PVC封边防水处理；
2.5背板：5mm厚优质三聚氰胺板， PVC封边防水处理；灵活拆卸，利于隐藏水电管道，
便于维护；
2.6滑轨：采用三节自动回流式，可自动回位，带消音装置、带止滑；
2.7铰链：采用304不锈钢175度系列；
2.8拉手：采用PVC模型材料一字型暗拉手；或铝合金外面环氧树脂喷涂一字型拉手；
2.9可调脚：12mm锣杆套PVC防滑脚垫，具有防水及调节水平的功能。
3.器皿柜
3.1柜体材质：主框架采用30*30铝型材；柜身采用18mm厚E1三聚氰胺板，外贴1mm防火板，上面为pvc套边，所有断面经优质2mmPVC封边防水处理；
3.2双开门：5mm厚磨砂玻璃门板；
3.3层板：采用5mm厚高致密性抗备特板，有外框，高度可自由调节，层板开有直径30、50、70、100mm等各型适用圆孔，各层板可根据器皿尺寸大小调节空间层高，，每层可负重30Kg， 底层应设钢制耐腐蚀的积水盘。
4.耗材柜
4.1柜体：主框架采用30*30铝型材；柜身采用18mm厚E1三聚氰胺板，外贴1mm防火板，上面为pvc套边，所有断面经优质2mmPVC封边防水处理；
4.2柜门：采用18mm厚E1级三聚氰胺板；所有断面经优质PVC封边防水处理；上、下内嵌5mm钢化玻璃门，通透式设计，美观大方，下设有调整脚和踢脚板，所有板件采用拆装式三合一连接，结构稳固，承重性能好，且易于拆迁，利于在实验室环境使用；
4.3柜内层板，层板采用采用实验室台柜标准台面，防强酸、强碱。每层可最大承重在40-70 Kg，能放置规格不同的试剂。如各种固体试剂、液体试剂以及盐酸、硝酸、过氯酸、有机试剂等挥发性试剂。各类试剂，应有分格且可贴标签等的隔板，方便取放物体。
5. 更衣柜、资料柜
5.1柜体：主框架采用30*30铝型材；柜身采用18mm厚E1级三聚氰胺板；所有断面经优质PVC封边防水处理；
5.2双开门，前者上部设一挂衣横档，下设一层板；后者上玻下板结构，四件层板，上下拉手居中。
二、工艺要求
1.外观要求平整、光洁、无损伤、无划痕、无明显的色差。各种配件的安装应严密、平整、端正、牢固，结合处应无崩茬或松动；金属配件应做除锈和防锈处理。
2.尺寸误差：
台面：
台面长度
长度误差
对角线误差
厚度误差
≤2.0米时
≤1.5mm
≤2.0mm
≤0.1mm
＞2.0米时
≤2.0mm
≤2.5mm
≤0.2mm
柜体：
长度误差
对角线误差
厚度误差
≤0.1mm
≤1.5mm
≤0.5mm
3.台面质量：耐酸碱腐蚀，不起（脱）层、无气泡、无凹凸点、封边上胶均匀、无脱落或离层，应修边、切角，边角处理圆滑，开孔位置和尺寸准确。
4.柜门和抽屉：正反面均无爆边、门与门之间缝隙≤3mm，门要求开关自如，抽屉要求滑动自如，所有柜门和抽屉开关滑动时无杂音，封边质量符合要求。
5.中央台柜内的所有水、电、气路均隐藏安装，符合国家现行有关规范，要求安全、适用，更换和检修方便。
6.安装要求：
台、柜的安装误差：
平面位置误差
水平度误差
垂直度误差
≤5.0mm
≤2%
≤1%

7.产品符合相应实验室的功能要求。
钢木结构部件表面平整光滑，无喷涂层脱落、鼓泡、凹陷、压痕以及表面划伤、裂痕、崩角和刃口等，钻孔位置最低要求由模具定位。切割、钻孔和倒角后应去毛刺。各种配件安装严密、平整、端正、牢固、结合处无崩茬或松动。
以上技术要求所有前带 “*”号的材料、设备技术参数、材料等级及标准要求为投标人必须满足的要求，投标人不得出现对这些关键参数的任何负偏离或不满足，如有出现，将直接作废标处理。
条件要求：投标方必须具有装修PCR特种实验室的经验，并提供装修合同（原件）备查。

第三节 体采室设备技术参数
一．DH-XD104普通型电动采血椅技术参数

1.椅 面 尺 寸： 1970mm（曲线尺寸）×560mm
2.头板折转角度： -15°~ 25°
3.背板折转角度： 20°~ 55°
（背板可手动调节至水平位）
4.搁手板外摆角度： 0°~ 45°
5.搁手板上下调节距离： 100mm
6.搁手板前后移动距离： 100mm
7.搁手板上下倾斜调节角度： -15°~ 10°
8.搁手板面尺寸： 450mm×160mm
9.腿板折转角度： -5°~ -90°
10.椅位平躺时重心前移距离： 190mm
11.扶手凹形弧度： R108

附：1、体采室装修及设备采购清单（表1）
2、PCR特种实验室装修采购项目清单(表2)

体采室装修及设备采购清单(表1)
序号
项目名称
规格型号
单位
数量
备 注
1
N2屏风
高1100*1100*2
㎡
6.5
全铝合氧化银龙骨架，优质银拉丝防火板面,耐高温，易清洁，带条纹磨砂玻璃。
2
高1100*600*6
㎡
9
3
铝合金线槽
长1100*4
m
13
全铝合金。
4
台面
长1100*600*4
㎡
9.5
灰白防火MFC面板,台面中间开过线孔。
5
活动柜
350*450*590
个
8
灰白防火MFC面板。
6
办公椅
标准
把
8
优级进口黑色网布，广州优质配件，镀铬亮光钢架。
7
四人位休息椅
四人标准
套
2
全木结构
8
洗手台
1200*600
个
1
钢木结构
9
洗手盆+单口水龙头
400*350*300
套
1
水槽：实验室专用高密度PP材料，模具成型，易清洁，耐腐蚀 脚踏式水龙头：采用实验室专用铜质水龙头，耐热、耐腐蚀
10
沙发+茶几
1+1+3
套
1
内部实木骨架，填充高密度海绵，表面超纤维皮革。
11
小桌
600*400
套
6
与抽血椅配套
12
抽血椅
1970*560(曲线尺寸）
套
6
1.椅 面 尺 寸： 1970mm（曲线尺寸）×560mm
2.头板折转角度： -15°~ 25°
3.背板折转角度： 20°~ 55°
（背板可手动调节至水平位）
4.搁手板外摆角度： 0°~ 45°
5.搁手板上下调节距离： 100mm
6.搁手板前后移动距离： 100mm
7.搁手板上下倾斜调节角度： -15°~ 10°
8.搁手板面尺寸： 450mm×160mm
9.腿板折转角度： -5°~ -90°
10.椅位平躺时重心前移距离： 190mm
11.扶手凹形弧度： R108
13
接待台
2500*600*1100
台
1
登记区,带电脑主机箱、键盘等
14
工作台
*600*800
台
2
体检区及检测区
15
工作椅
单人
把
12

16
墙面乳胶漆

㎡
780
柏士达
17
墙面瓷砖

㎡
25.6

18
玻璃隔断
12mm厚
㎡
112.8
含玻璃、铝材、配件等。
19
多层复合PVC防静电地板
厚度：3.2mm，耐磨层0.7mm
m2
252
LG
20
自流平

m2
252

21
硅钙板吊顶
600*600
m2
315

合计

PCR特种实验室装修采购项目清单(表2)
序号
项目名称
规格型号
单位
数量
备 注
一、实验台柜

1
边台
3500*750*800
台
1
[台面]采用13mm厚荷兰千思板；
[柜体框架]支承横梁及立柱为60*40*1.5MM冷轧矩形钢管；
2
边台
3000*750*800
台
1
[台面]采用13mm厚荷兰千思板；
[柜体框架]支承横梁及立柱为60*40*1.5MM冷轧矩形钢管；
3
洗手台
600*550*800
台
2
[台面]采用13mm厚荷兰千思板；
[柜体框架]支承横梁及立柱为60*40*1.5MM冷轧矩形钢管；
4
边台
1200*750*800
台
2
[台面]采用13mm厚荷兰千思板；
[柜体框架]支承横梁及立柱为60*40*1.5MM冷轧矩形钢管；
5
试剂柜
900*450*1800
个
2
[柜体]铝合金模具型材框架结构；
[层板]18MM厚优质三聚氰胺板，以2MM厚PVC封边防水处理；
6
耗材柜
900*450*1800
个
2
[柜体]铝合金模具型材框架结构；
[层板]18MM厚优质三聚氰胺板，以2MM厚PVC封边防水处理；
7
更衣柜
900*450*1800
个
2
[柜体]铝合金模具型材框架结构；
[层板]18MM厚优质三聚氰胺板，以2MM厚PVC封边防水处理；
8
中号水盆+脚踏式水龙头
500*430*300
套
2
水槽：实验室专用高密度PP材料，模具成型，易清洁，耐腐蚀 脚踏式水龙头：采用实验室专用铜质水龙头，耐热、耐腐蚀 ,带电热水器
9
洗手盆+单口水龙头
400*350*300
套
2
水槽：实验室专用高密度PP材料，模具成型，易清洁，耐腐蚀 脚踏式水龙头：采用实验室专用铜质水龙头，耐热、耐腐蚀，带电热水器
10
紧急冲淋装置
标准
套
1
304#不锈钢材质
11
单口洗眼器
标准
套
2
实验室专用，使用寿命十万次以上
12
拖把池
400*400
套
1
瓷砖材质
13
实验凳
标准
个
6
PU凳面、静音式气压棒，全不锈钢脚架，五星固定式落地脚盘，焊接点牢固无毛刺，承重性能好。
二、净化部分

1
管道式空调机组
制冷量12.5KW，风量2500m3/h，风机功率1.45KW，全压550Pa
台
1
天加
2
管道式空调机组
制冷量6.5KW，风量1500m3/h，风机功率0.45KW，全压550Pa
台
1
天加
2
自控系统

套
2
天加
3
排风机
900m3/h
台
1
金属过滤网、过滤器
4
排风机
1200m3/h
台
2
金属过滤网、过滤器
5
铜管

项
1
金牛制冷
6
中效送风口

个
3
含中效、散流罩
7
中效送风口

个
3
含中效、散流罩
8
初、中效增压风机箱
风量1500m3/h，全压450Pa
台
1

9
镀锌钢板风管
δ=0.5mm
㎡
120
攀钢
10
橡塑保温材料
δ=30mm
㎡
120
华美
11
胶水
10公斤
桶
2
华美
12
角钢
＜30
米
300
攀钢
13
新风防雨新风百叶
320*250
套
3
侨光
14
排风防雨排风百叶
320*250
套
2
侨光
15
排风防雨排风百叶
250*250
套
1
侨光
16
单层百叶风口带滤网
320*250
套
4
侨光
17
单层百叶风口带滤网
500*250
套
2
侨光
18
电动风量调节阀
250*200
套
6
侨光
19
密闭对开多叶调节阀
250*200
套
2
侨光
20
密闭对开多叶调节阀
200*200
套
9
侨光
21
密闭对开多叶调节阀
200*160
套
3
侨光
22
防火阀
250*200
套
5
侨光
23
防火阀
200*200
套
1
侨光
24
单向止回阀
250*200
套
2
侨光
25
单向止回阀
200*200
套
1
侨光
26
烟雾报警器
标准
个
2

26
对讲电话
标准
套
2

26
辅材

项
1

三、附属设施

1、原有结构拆卸

1
原有墙体、玻璃、地板拆卸

项
1

2
建筑垃圾处理

项
1

2、墙体

1
钢化玻璃隔断
12mm厚
㎡
10.7
报告间用玻璃隔断
2
中空玻镁净化板隔墙
50mm厚
㎡
110
含大小圆弧，槽铝，角铝，三维角等。
3、顶面

1
中空玻镁净化板吊顶
50mm厚
m2
55
含大小圆弧，槽铝，角铝，三维角等。
4、门窗

1
净化固定观察窗
1200*1000
樘
3
含钢化玻璃、窗料、窗压条
2
中空玻镁净化子母门
1200*2100
樘
6
含门锁、门吸、观察窗、联锁装置
3
中空玻镁净化双开门
1200*2100
樘
1
含门锁、门吸、观察窗
4
不锈钢传递窗
600*600
套
2
电子联锁
5、电气及照明

1
配电箱
AP
台
1
正泰电器
2
紫外杀菌灯
1*20W
盏
6
含延时装置
3
单管LED吸顶洁净荧光灯
1*36W
盏
3
侨光
4
LED吸顶洁净荧光灯
2*36W
盏
6
侨光
6
双控开关
10A
盏
3
松本
7
双联开关
10A
盏
3
松本
8
单联开关
10A
盏
3
松本
9
WDZ-BYJ-2.5

米
500
成塑
10
PVC穿线管
JDG20
米
213
成塑
11
边台五孔插座
10A
个
12
成塑
12
五孔插座
10A
个
10
松本
13
三相插座
20A
个
1
松本
14
WDZ-BYJ-4

米
200
成塑
15
PVC穿线管
DN20
米
150
成塑
16
PVC穿线管
DN25
米
180
成塑
17
空调插座
16A
个
3
松本
19
接地装置

项
1
成塑
20
电线电缆
WDZ-YJE-5*6
米
40
成塑
21
电线电缆
WDZ-YJE-5*10
米
45
成塑
22
电线电缆
WDZ-YJE-5*16
米
20
成塑
23
短信接收装置
标准
套
1
含短信发射器、软件系统、控制系统等
6、给排水

1
给水管
PPR20/2.0Mpa
米
20
多联
2
给水管
PPR25/2.0Mpa
米
25
多联
3
给水管
PPR40//2.0Mpa
米
30
多联
4
阀门
DN40
个
3
多联
5
排水管
UPVC-50
米
18
多联
6
排水管
UPVC-75
米
14
多联
7
地漏
DN50
套
6
多联

合计
