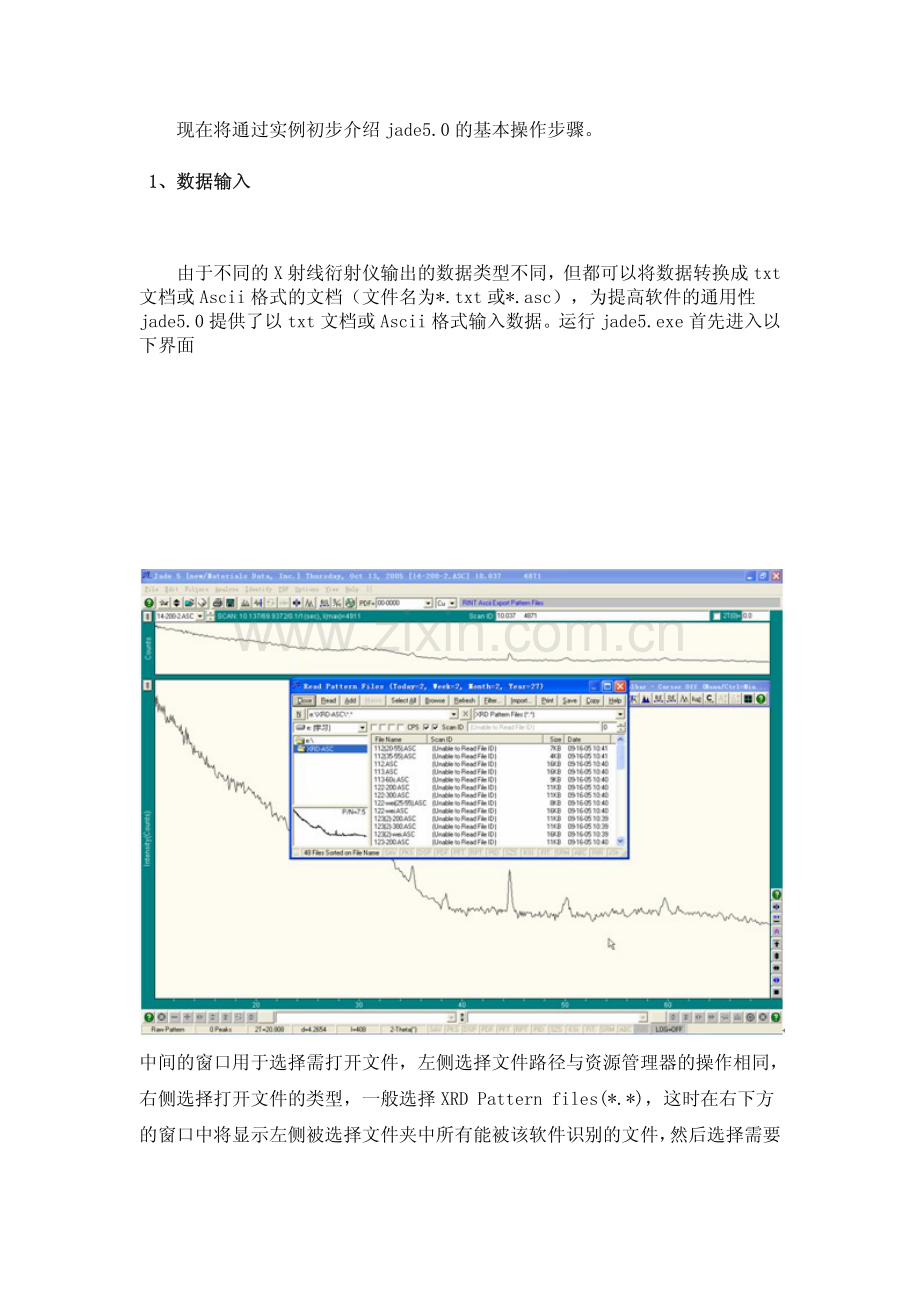

现在将通过实例初步介绍 jade5.0 的基本操作步骤。1、数据输入1、数据输入 由于不同的 X 射线衍射仪输出的数据类型不同，但都可以将数据转换成 txt文档或 Ascii 格式的文档（文件名为*.txt 或*.asc），为提高软件的通用性jade5.0 提供了以 txt 文档或 Ascii 格式输入数据。运行 jade5.exe 首先进入以下界面 中间的窗口用于选择需打开文件，左侧选择文件路径与资源管理器的操作相同，右侧选择打开文件的类型，一般选择 XRD Pattern files(*.*)，这时在右下方的窗口中将显示左侧被选择文件夹中所有能被该软件识别的文件，然后选择需要分析的数据文件，点击菜单栏 Read 进入主窗口，此选择窗口可以通过主窗口中file/patterns 进入。2、背景及 Ka2 线扣除2、背景及 Ka2 线扣除 在主菜单栏中选择 analyze/fit background 进入如下窗口：该窗口用于设置扣除背景时的参数，一般选择默认值直接选择 apply，回到主窗口，此时软件自动运行 Edit bar/B.E 按钮，用于手动修改背景，Edit bar 工具栏如下：此工具栏提供了放大、标定峰位等操作，当鼠标移动到按钮上时软件将自动提示。在该软件中的所有按钮对鼠标左右键操作都有不同效果，一般左键为确定或正向操作，右键为取消或反向操作。3、确定峰位3、确定峰位 在主菜单栏中选择 analysie/find peaks，进入确定峰位所需的参数设置窗口，如下图，一般选择默认值，选择 apply 回到主窗口，选择 Edit bar 左第三个按钮可手动编辑。在手动编辑过峰个数或峰位后，同样可以选择 analyze/find peaks，选择Report，进入如下界面：本页已使用福昕阅读器进行编辑。福昕软件(C)2 0 0 5-2 0 1 0，版权所有，仅供试用。在此窗口中显示了以上操作中所确定的峰位置、强度、半峰宽（FWHM）等参数，其中 FWHM 将时计算晶粒度的主要参数。选择 analyze/find peaks，在此窗口中选择 Labeling 标签，可以选择峰的标示方式，如下图：通过以上操作主窗口将为如下效果：4、PDF 数据库加载与定性分析4、PDF 数据库加载与定性分析 在做定性及定量分析之前需要将 PDF 数据库载入软件，在主窗口中选择PDF/Setup，将显示如下窗口：本页已使用福昕阅读器进行编辑。福昕软件(C)2 0 0 5-2 0 1 0，版权所有，仅供试用。在其中选择 PDF 数据库所存储的位置及所需加载 PDF 卡片的种类。载如 PDF 数据库后选择主菜单 Identify/Search Match setup，进行测试数据与标准图库匹配过程，将显示 Search/Match Display 窗口，在其中选择相匹配的相。6、定量分析6、定量分析 在主菜单中选择 analyze/Theta Calibration，在出现的窗口中选择标定数据的方式；在 Options 中选择要进行的定量分析，如晶面指数、晶粒度、晶胞参数等方面的计算，其具体步骤可参阅软件自带的帮助文件 jade5.chm。关于 jade5.0 数据修改说明关于 jade5.0 数据修改说明 每种设备输出的都有其特殊的格式，但都可以输出以*.txt 格式的数据文件，下面说明一下把*.txt 转换成 jade 通常识别的*.mdi 文件的方法：1、一般*.txt 开始是说明测试条件，数据保存两列，一列按步长的测试点，一列测试结果，用文本文档的方式打开 jade 中提供的*.mdi 文件会发现只有一列测试的结果，因此需要把*.txt 中的测试结果拷出来；2、因为在*.txt 文件中不能整列拷数据以下说明把*.txt 中的测试结果拷出来的方法，首先把*.txt 文件后缀改成*.xls，这样就用 excle 打开文件，把前面的测试条件说明删除，只保留数据，这时两列数据在一列表格中，按以下步骤：选择该列数据分列分割符，然后根据不同的选择分割符合适的分割符，有时候是逗号，有时候是空格 3、把测试点复制到一个*.txt 文件中，第一行空下，接下来用文本文档打开*.mdi 文件，按照其格式及数据测试条件填写第二行，经过修改的*.txt 文档格式为：空行 起始角 步长 1.0 衍射靶 x 射线波长 终止角 测试点个数 测试结果 4、保存修改好的*.txt 文档，把后缀 txt 改成 mdi 即可直接使用 jade 打开。
