结构分析设计基本信息.doc

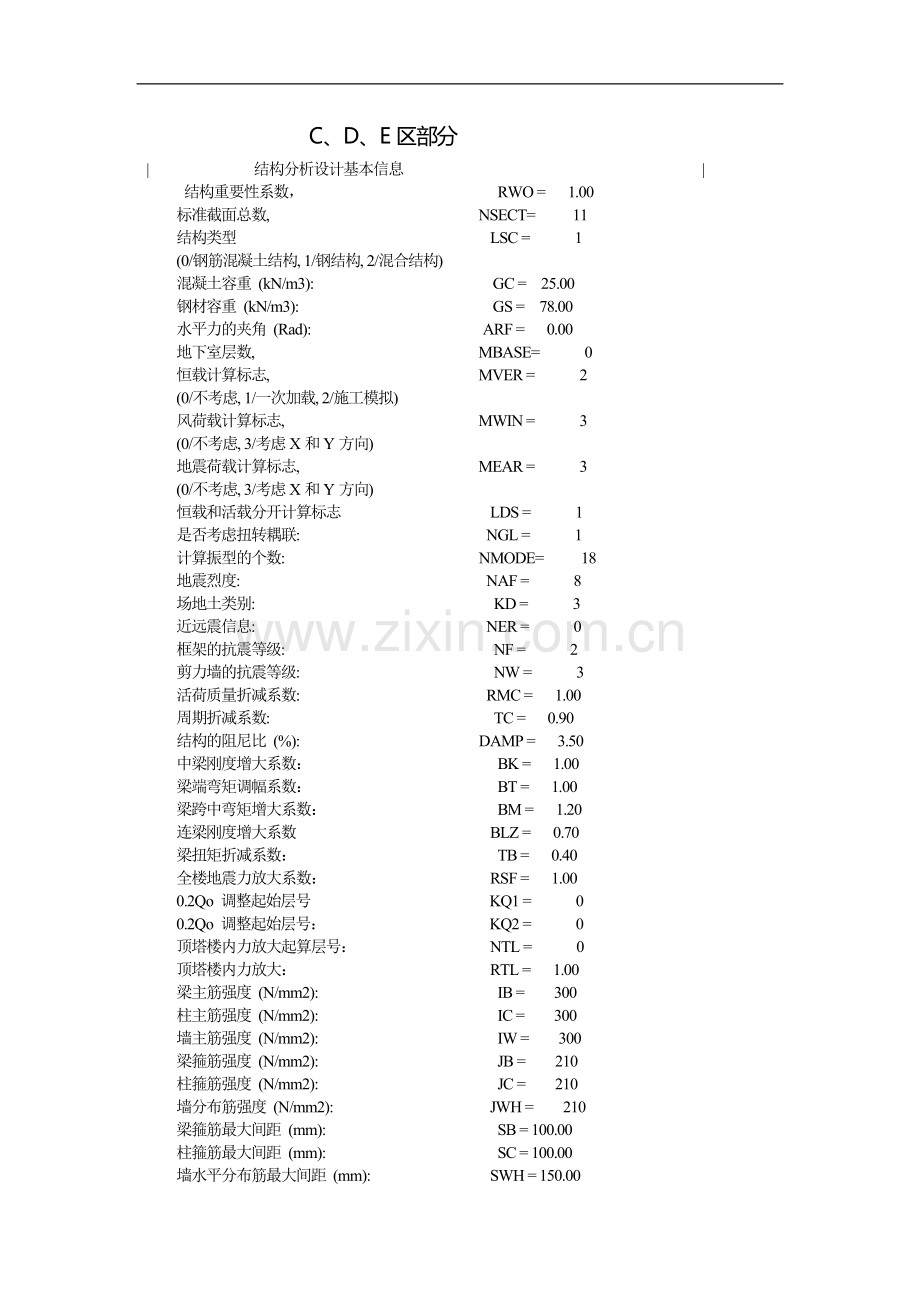

C、D、E区部分
| 结构分析设计基本信息 |
结构重要性系数， RWO = 1.00
标准截面总数, NSECT= 11
结构类型 LSC = 1
(0/钢筋混凝土结构, 1/钢结构, 2/混合结构)
混凝土容重 (kN/m3): GC = 25.00
钢材容重 (kN/m3): GS = 78.00
水平力的夹角 (Rad): ARF = 0.00
地下室层数, MBASE= 0
恒载计算标志, MVER = 2
(0/不考虑, 1/一次加载, 2/施工模拟)
风荷载计算标志, MWIN = 3
(0/不考虑, 3/考虑X和Y方向)
地震荷载计算标志, MEAR = 3
(0/不考虑, 3/考虑X和Y方向)
恒载和活载分开计算标志 LDS = 1
是否考虑扭转耦联: NGL = 1
计算振型的个数: NMODE= 18
地震烈度: NAF = 8
场地土类别: KD = 3
近远震信息: NER = 0
框架的抗震等级: NF = 2
剪力墙的抗震等级: NW = 3
活荷质量折减系数: RMC = 1.00
周期折减系数: TC = 0.90
结构的阻尼比 (%): DAMP = 3.50
中梁刚度增大系数： BK = 1.00
梁端弯矩调幅系数： BT = 1.00
梁跨中弯矩增大系数： BM = 1.20
连梁刚度增大系数 BLZ = 0.70
梁扭矩折减系数： TB = 0.40
全楼地震力放大系数： RSF = 1.00
0.2Qo 调整起始层号 KQ1 = 0
0.2Qo 调整起始层号： KQ2 = 0
顶塔楼内力放大起算层号： NTL = 0
顶塔楼内力放大： RTL = 1.00
梁主筋强度 (N/mm2): IB = 300
柱主筋强度 (N/mm2): IC = 300
墙主筋强度 (N/mm2): IW = 300
梁箍筋强度 (N/mm2): JB = 210
柱箍筋强度 (N/mm2): JC = 210
墙分布筋强度 (N/mm2): JWH = 210
梁箍筋最大间距 (mm): SB = 100.00
柱箍筋最大间距 (mm): SC = 100.00
墙水平分布筋最大间距 (mm): SWH = 150.00
墙竖向筋分布最小配筋率 (%): RWV = 0.30
修正后的基本风压 (kN/m2): WO = 0.45
地面粗糙程度: (1/A,2/B,3/C) MSOIL= 2
结构类别:(框架/框-剪/剪力墙) MTYPE= 1
体形变化分段数: MPART= 1
各段最高层号: NST1 = 4
各段体形系数: US1 = 1.40
考虑活荷不利布置的层数 LSP = 4
(0/不考虑, >0/ 考虑从第1到LSP层)
柱、墙活荷载是否折减 MLIVC= 0
(0/不折减, 1/折减)
传到基础的活荷载是否折减 MLIVD= 1
(0/不折减, 1/折减)
------------柱，墙，基础活荷载折减系数-------------
计算截面以上的层号---------------折减系数
1 RL1 = 1.00
2---3 RL2 = 0.85
4---5 RL3 = 0.70
6---8 RL4 = 0.65
9---20 RL5 = 0.60
> 20 RL6 = 0.55
柱约束系数： MSID = 1
(0/受支撑, 1/不受支撑)
考虑梁和柱刚域系数： MCBP = 0
(0/不考虑, 1/考虑)
柱配筋设计规则 MCOL = 1
(0/压弯, 1/双向压弯)
钢构件截面净毛面积比: RN = 0.90
梁保护层厚度 (mm): BCB = 40.00
柱保护层厚度 (mm): ACA = 40.00
2T墙-柱最大墙厚(mm) W20T = 350.00
1.5T墙-柱最大墙厚(mm) W15T = 600.00

C区部分
*********************************************************
* 楼层质量中心坐标和质量 *
*********************************************************
楼 层 塔 X-中心 Y-中心 恒载-质量 活载-质量 质量-弯矩
(m) (m) (t) (t) (t*m2)
2 1 -19.550 -0.977 98.5 14.1 4521.3
1 1 -19.163 -1.056 89.5 28.2 5090.8

活载产生的总质量 (t): 42.330 (t)
恒载产生的总质量 (t): 187.950 (t)
结构的总质量 (t): 230.280 (t)
恒载产生的总质量包括结构自重和外加恒载
结构的总质量包括恒载产生的质量和活载产生的质量
活载产生的总质量和结构的总质量是活载折减后的结果 (1t = 1000kg)

*********************************************************
* 建筑风载信息 *
*********************************************************
层号 塔号 风荷载X 剪力X 倾覆弯矩X 风荷载Y 剪力Y 倾覆弯矩Y
2 1 28.21 28.2 87.5 57.77 57.8 179.1
1 1 21.76 50.0 257.3 44.57 102.3 527.0

各层刚心、偏心率、相邻层侧移刚度比等计算信息
Floor No. 1 Tower No. 1
Xstif= -19.5500(m) Ystif= -2.0850(m) Alf = 0.0000(Degree)
Xmass= -19.1630(m) Ymass= -1.0555(m) Gmass= 117.6885(t)
Eex = 0.0771 Eey = 0.2050
Ratx = 1.0000 Raty = 1.0000
RJX = 4.3330E+05(kN/m) RJY = 4.3330E+05(kN/m) RJZ = 1.0928E+07(kN/m)
---------------------------------------------------------------------------
Floor No. 2 Tower No. 1
Xstif= -19.5500(m) Ystif= -2.0850(m) Alf = 0.0000(Degree)
Xmass= -19.5500(m) Ymass= -0.9772(m) Gmass= 112.5918(t)
Eex = 0.0000 Eey = 0.2028
Ratx = 1.0968 Raty = 1.0968
RJX = 4.7524E+05(kN/m) RJY = 4.7524E+05(kN/m) RJZ = 1.4174E+07(kN/m)

考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数
振型号 周 期 振动方向角 平动系数 (X+Y) 扭转系数
1 0.3706 94.42 0.99 ( 0.01+0.99 ) 0.01
2 0.3586 9.07 0.57 ( 0.55+0.01 ) 0.43
3 0.3026 178.52 0.44 ( 0.44+0.00 ) 0.56
4 0.1039 143.08 0.71 ( 0.46+0.26 ) 0.29
5 0.1006 60.97 0.95 ( 0.22+0.73 ) 0.05
6 0.0874 168.85 0.33 ( 0.32+0.01 ) 0.67
T地震作用最大的方向 = -89.041 (度)

各层X方向剪力 (CQC)
Floor Tower Vx Fx Mx
(kN) (kN) (kN-m)
2 1 259.17 259.17 803.42
1 1 162.36 396.11 2131.46

Qox = 396.11 (kN) Qox/Ge = 17.20%
Mox = 2131.46 (kN-m)

Floor Tower Vy Fy My
(kN) (kN) (kN-m)
2 1 341.91 341.91 1059.91
1 1 206.67 511.63 2773.13

Qoy = 511.63 (kN) Qoy/Ge = 22.22%
Moy = 2773.13 (kN-m)

| 输出由SATWE得到的结构位移 |

=== 工况 1 === X-方向地震荷载作用下的位移
Floor Tower Node-1 Max-Disp(X) Node-2 Max-Dx Max-Dx/h h
(Ave-Disp) (Ave-Dx) (Ave-Dx/h) (Max/Ave)
1 1 4 4.45 3 3.81 1/ 892. 3400.
3.54 3.54 1/ 962. 1.26
2 1 4 8.77 3 3.63 1/ 855. 3100.
6.85 3.33 1/ 932. 1.28
Max-Dx/h 的最大值= 1/ 932.
Tower = 1, (Dmax/Hmax = 1/ 741.), Dmax= 8.77(毫米), Hmax= 6500.(毫米)

=== 工况 2 === Y-方向地震荷载作用下的位移
Floor Tower Node-1 Max-Disp(Y) Node-2 Max-Dy Max-Dy/h h
(Ave-Disp) (Ave-Dy) (Ave-Dy/h) (Max/Ave)
1 1 13 5.29 13 5.29 1/ 642. 3400.
5.05 5.05 1/ 674. 1.05
2 1 13 10.89 13 5.60 1/ 554. 3100.
10.42 5.38 1/ 576. 1.04
Max-Dy/h的最大值 = 1/ 576.
Tower = 1, (Dmax/Hmax = 1/ 597.), Dmax= 10.89(毫米), Hmax= 6500.(毫米)

=== 工况 3 === X-方向风荷载作用下的位移
Floor Tower Node-1 Max-Disp(X) Node-2 Max-Dx Max-Dx/h h
(Ave-Disp) (Ave-Dx) (Ave-Dx/h) (Max/Ave)
1 1 4 0.46 3 0.43 1/7829. 3400.
0.41 0.41 1/8344. 1.13
2 1 4 0.86 3 0.38 1/8151. 3100.
0.76 0.35 1/8782. 1.14
Max-Dx/h 的最大值= 1/8344.
Tower = 1, (Dmax/Hmax = 1/7529.), Dmax= 0.86(毫米), Hmax= 6500.(毫米)

=== 工况 4 === Y-方向风荷载作用下的位移
Floor Tower Node-1 Max-Disp(Y) Node-2 Max-Dy Max-Dy/h h
(Ave-Disp) (Ave-Dy) (Ave-Dy/h) (Max/Ave)
1 1 13 0.98 13 0.98 1/3480. 3400.
0.98 0.98 1/3480. 1.00
2 1 13 1.95 13 0.98 1/3174. 3100.
1.95 0.98 1/3174. 1.00
Max-Dy/h的最大值 = 1/3174.
Tower = 1, (Dmax/Hmax = 1/3327.), Dmax= 1.95(毫米), Hmax= 6500.(毫米)

D区部分
*********************************************************
* 建筑风载信息 *
*********************************************************
层号 塔号 风荷载X 剪力X 倾覆弯矩X 风荷载Y 剪力Y 倾覆弯矩Y
4 1 53.99 54.0 145.8 51.96 52.0 140.3
3 1 125.80 179.8 793.0 59.84 111.8 542.8
2 1 103.56 283.4 1813.1 49.20 161.0 1122.4
1 1 70.59 353.9 3016.5 33.58 194.6 1783.9

各层刚心、偏心率、相邻层侧移刚度比等计算信息
Floor No. 1 Tower No. 1
Xstif= -3.4226(m) Ystif= 7.3756(m) Alf = 0.0000(Degree)
Xmass= -3.6768(m) Ymass= 10.1188(m) Gmass= 306.1266(t)
Eex = 0.0291 Eey = 0.3143
Ratx = 1.0000 Raty = 1.0000
RJX = 1.3627E+06(kN/m) RJY = 1.3627E+06(kN/m) RJZ = 1.0377E+08(kN/m)
---------------------------------------------------------------------------
Floor No. 2 Tower No. 1
Xstif= -3.5254(m) Ystif= 7.1521(m) Alf = 0.0000(Degree)
Xmass= -3.3096(m) Ymass= 7.7951(m) Gmass= 249.0112(t)
Eex = 0.0257 Eey = 0.0767
Ratx = 0.9493 Raty = 0.9493
RJX = 1.2936E+06(kN/m) RJY = 1.2936E+06(kN/m) RJZ = 9.0928E+07(kN/m)
---------------------------------------------------------------------------
Floor No. 3 Tower No. 1
Xstif= -3.7509(m) Ystif= 8.7222(m) Alf = 0.0000(Degree)
Xmass= -3.4944(m) Ymass= 7.6497(m) Gmass= 320.9702(t)
Eex = 0.0310 Eey = 0.1298
Ratx = 0.8367 Raty = 0.8367
RJX = 1.0824E+06(kN/m) RJY = 1.0824E+06(kN/m) RJZ = 7.3919E+07(kN/m)
---------------------------------------------------------------------------
Floor No. 4 Tower No. 1
Xstif= -3.2424(m) Ystif= 4.7210(m) Alf = 0.0000(Degree)
Xmass= -4.1495(m) Ymass= 2.7167(m) Gmass= 151.9237(t)
Eex = 0.1349 Eey = 0.2980
Ratx = 0.5528 Raty = 0.5528
RJX = 5.9838E+05(kN/m) RJY = 5.9838E+05(kN/m) RJZ = 2.7062E+07(kN/m)

考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数
振型号 周 期 振动方向角 平动系数 (X+Y) 扭转系数
1 0.6244 89.92 1.00 ( 0.00+1.00 ) 0.00
2 0.5858 0.28 0.95 ( 0.95+0.00 ) 0.05
3 0.4365 175.26 0.14 ( 0.14+0.00 ) 0.86
4 0.2021 87.78 0.99 ( 0.00+0.99 ) 0.01
5 0.1897 0.99 0.79 ( 0.79+0.00 ) 0.21
6 0.1686 160.99 0.21 ( 0.19+0.02 ) 0.79
7 0.1240 79.26 0.94 ( 0.03+0.91 ) 0.06
8 0.1180 147.64 0.13 ( 0.06+0.07 ) 0.87
9 0.1155 171.77 0.77 ( 0.76+0.01 ) 0.23
T地震作用最大的方向 = 89.701 (度)

各层剪力 (CQC)
Floor Tower Vx Fx Mx
(kN) (kN) (kN-m)
4 1 546.70 546.70 1476.10
3 1 825.02 1331.10 6217.14
2 1 471.64 1725.84 12355.98
1 1 333.25 1927.93 18806.71
Qox = 1927.93 (kN) Qox/Ge = 18.75%
Mox = 18806.71 (kN-m)

Floor Tower Vy Fy My
(kN) (kN) (kN-m)
4 1 568.69 568.69 1535.47
3 1 908.80 1408.75 6517.94
2 1 523.98 1822.52 12974.00
1 1 377.76 2043.07 19783.73
Qoy = 2043.07 (kN) Qoy/Ge = 19.87%
Moy = 19783.73 (kN-m)

=== 工况 1 === X-方向地震荷载作用下的位移
Floor Tower Node-1 Max-Disp(X) Node-2 Max-Dx Max-Dx/h h
(Ave-Disp) (Ave-Dx) (Ave-Dx/h) (Max/Ave)
1 1 3 7.17 3 7.17 1/ 474. 3400.
5.23 5.23 1/ 651. 1.37
2 1 1 18.48 1 11.39 1/ 316. 3600.
14.37 8.86 1/ 406. 1.29
3 1 1 30.85 1 12.37 1/ 291. 3600.
21.44 7.55 1/ 477. 1.44
4 1 1 35.93 3 6.92 1/ 390. 2700.
28.91 4.83 1/ 559. 1.24
Max-Dx/h 的最大值= 1/ 406.
Tower = 1, (Dmax/Hmax = 1/ 370.), Dmax= 35.93(毫米), Hmax= 13300.(毫米)

=== 工况 2 === Y-方向地震荷载作用下的位移
Floor Tower Node-1 Max-Disp(Y) Node-2 Max-Dy Max-Dy/h h
(Ave-Disp) (Ave-Dy) (Ave-Dy/h) (Max/Ave)
1 1 5 6.31 5 6.31 1/ 539. 3400.
6.26 6.26 1/ 543. 1.01
2 1 1 17.10 1 10.81 1/ 333. 3600.
16.80 10.54 1/ 342. 1.02
3 1 7 27.16 7 10.81 1/ 333. 3600.
27.13 10.31 1/ 349. 1.00
4 1 1 33.59 3
