宜宾职业技术学院毕业设计说明书
星宇公司办公楼空调工程设计
摘 要

本设计为宜宾市星宇公司办公楼中央空调系统,拟为之设计合理的中央空调系统,为室内工作人员提供舒适的工作环境。建筑共三层，总面积为2900m²，首层净高4.2m，其他两层净高均为3.6m。要求采用空调夏季制冷冬季供暖。设计的空调系统采用风机盘管—新风系统,选用风冷式热水机组供冷及供热。
设计的内容包括：选定合适空调系统的类型并确定设计方案，计算部分也十分重要，例如：空调冷负荷的计算；空调系统的划分与系统方案的确定；冷源的选择；风系统的设计与计算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水力计算； 风管系统与水管系统保温层的设计等内容。除此之外，还需要进行空调末端处理设备及机房辅助设备及的选型。需要结合所选择的空调系统的特点及办公楼的建筑结构选择合适的空调机组及末端设备，合理的布置吊顶内风管与水管的位置。根据所选择的空调机组选配合适的辅助设备：冷冻水循环水泵，冷却水循环水泵，开式水箱，及相应的水管风管阀门等。

关键词：办公楼；中央空调；风冷式热水机组；风机盘管—新风系统

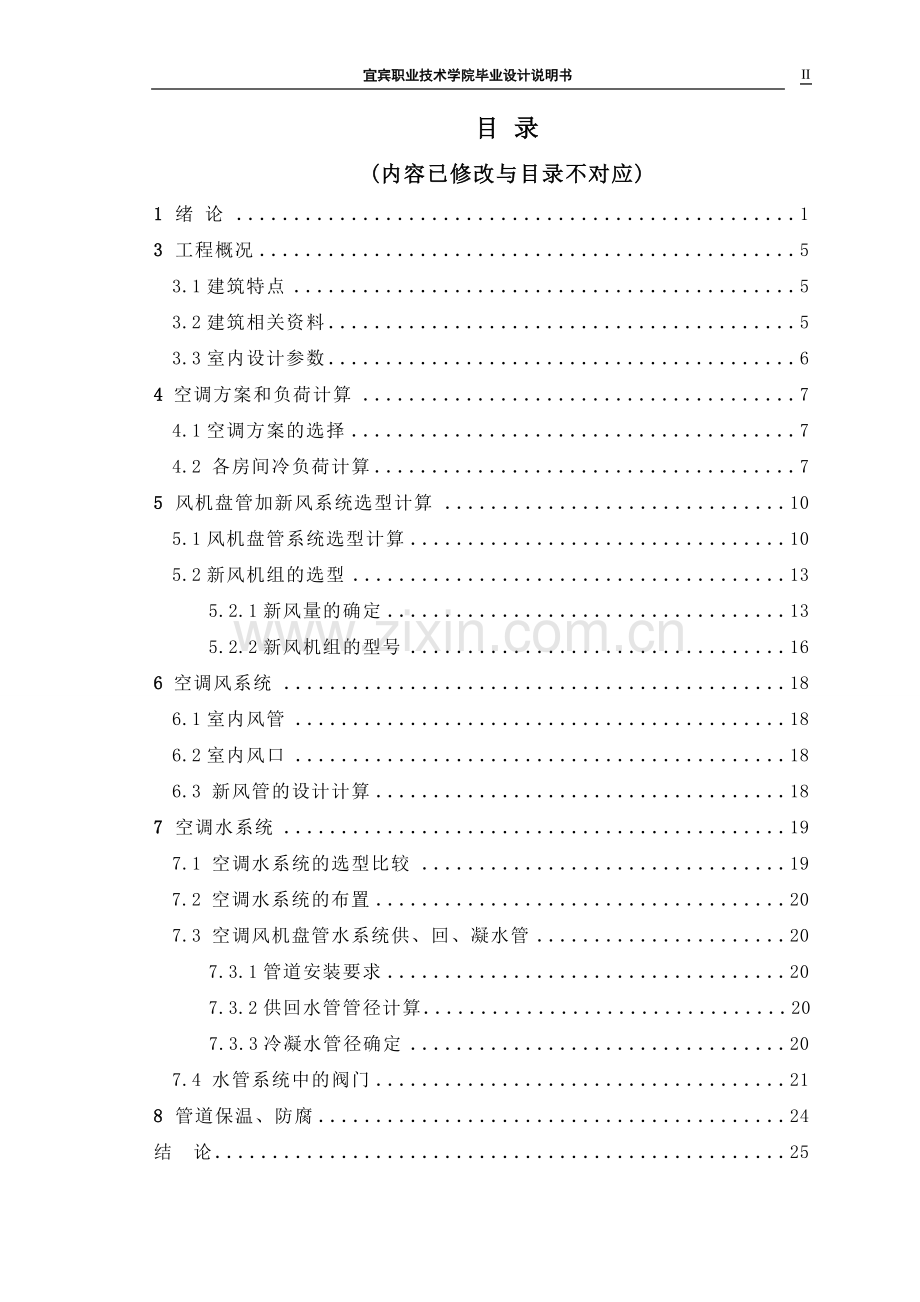

目 录
(内容已修改与目录不对应)
1 绪 论 1
3 工程概况 5
3.1建筑特点 5
3.2建筑相关资料 5
3.3室内设计参数 6
4 空调方案和负荷计算 7
4.1空调方案的选择 7
4.2 各房间冷负荷计算 7
5 风机盘管加新风系统选型计算 10
5.1风机盘管系统选型计算 10
5.2新风机组的选型 13
5.2.1新风量的确定 13
5.2.2新风机组的型号 16
6 空调风系统 18
6.1室内风管 18
6.2室内风口 18
6.3 新风管的设计计算 18
7 空调水系统 19
7.1 空调水系统的选型比较 19
7.2 空调水系统的布置 20
7.3 空调风机盘管水系统供、回、凝水管 20
7.3.1管道安装要求 20
7.3.2供回水管管径计算 20
7.3.3冷凝水管径确定 20
7.4 水管系统中的阀门 21
8 管道保温、防腐 24
结 论 25
致 谢 26
参考文献 27

24
宜宾职业技术学院毕业设计说明书

1 绪 论
本篇文章是对宜宾市星宇公司办公楼中央空调的设计计算说明。从建筑结构及其要求制定空调方案，要求能够满足使用的要求，即能够满足办公舒适性。此外还要从空调设计的科学合理性和经济性，以及建筑整体的美观度考虑。并能对以后的使用和费用支出做一定的预估。中央空调在现代建筑中越来越多的应用，技术也越来越成熟先进。能够有效的管理，一次性投资，后期使用方便，并且不占用建筑的有效空间。本文就是对中央空调的设计到选型，到校核计算的一个说明。从冷负荷计算，到室内方案的选择和设备的选型。机组的布置连接和选型都有说明。从使用性到科学性再到经济性上做到好的结合。方案选择是整体考虑以及设计的总体思想。计算部分是整个设计的基础，绘图部分是与设计施工相联系的实际的走管和安装。三个部分相依相承，都与整个工程密不可分。各个部分都要保证科学合理，正确无误，经济适用。
本设计是真实性课题的典例。其中，有理论的分析计算，有中央空调方案的选择论证，有实际的绘图安装。是一个完整的工程设计实例。设计计算主要有冷负荷的计算，送风量的计算，管路的计算等。冷负荷的计算确定了各个房间的空气状况和调节条件，以及整个工程的负荷量。是确定室内空调调节方案的主要数据。也是选择冷水机组最主要的参考数据。送风量和管路的计算是面向实际设备和管路的数据资料。都是整个设计的基础。
空调系统方案的选择，基本上确定了空调的形式和内容。本设计选用的是办集中的空调水系统，独立新风加风机盘管系统。空调方案的选择决定了后期设计的方向和内容，是设计中关键的环节。也是综合各个方面的因素制定出来的。
整个设计的理论部分主要集中在前两个部分，实际的安装和设备运行等实际性的工程问题都集中在绘图这个阶段。绘图是把方案完好的实现的一个基础，是工程赖以完成的技术性支持的资料。绘图中要尽量的与工程中实际问题的解决相联系。尽量使方案以一种直观详尽的方式体现出来。这个过程就是方案在成熟完善并且检验的过程。是整个设计中最重要和最有难度的部分。
本设计内容包括：负荷计算；风系统设计；水系统设计；机房布置；设备选型说明书撰写。
在上面主要阶段完成以后还要对一些具体细节的问题加以论证思考并列出解决方案。比如管路的腐蚀问题，保温问题。材料的选择问题等。整个设计中尽力能完善的解决工程中的实际常见问题。
然后就是方案的验证试用，一般中央空调的投资大，必须力求避免设计上带来的后期问题。所以在设计阶段要对方案进行充分的论证。

3工程概况
3.1建筑特点
本设计是宜宾市星宇公司办公楼中央空调系统设计。该办公楼共四层，总建筑面积为2900m²。房间类型包括：一层大厅，二、三层办公室，会议室，接待室，大厅，套间，盥洗室，卫生间。
机房置于办公建筑东面栈房内，距建筑5m远。
一层高4.2m，二、三层层高均为3.6m，总建筑高度约为11.4m。一层楼：大厅。二层房间结构：由办公室（11m²、21m²，23m²，24m²和42m²）、领导办公室（42m²）、盥洗室、卫生间、吸烟区组成，办公用房26间。三层房间结构：由办公室（11m²、17m²、21m²，23m²，24m²和42m²）、会议室（42m²和64m²）、卫生间、办公用房23间。
3.2建筑相关资料
屋面：上人屋面——挤塑聚苯板55：铺地砖水泥砂浆σ=40mm，防水层σ=10mm，水泥砂浆找平层σ=70mm，挤塑聚苯板σ=55mm，钢筋混凝土屋面板σ=100mm；
外墙：白灰粉刷σ=20mm，加气混凝土砌块σ=250mm外贴σ=80mm挤塑聚苯板；
外窗：断桥铝合金中空玻璃，空气层σ=20mm；
人数：人员数的确定是根据各房间的使用功能及使用单位提出的要求确定的，本办公楼人员密度按如下估算；
办公室：0.2m³/h·人；
会议室、接待室：0.5m³/h·人；
大厅、走廊：由于人员密度很小，所以不计。
照明、设备：由建筑电气专业提供，照明设备为暗装荧光灯，镇流器设置在顶棚内，荧光灯罩无通风孔，功率为30W/m²。设备负荷为40 W/m²。
空调使用时间：办公楼空调每天使用10小时，即8：00～18：00。
动力与能源资料：
a.动力，工业动力电 380V－50Hz；
b.能源，由自备空调机房供给。

3.3室内设计参数
表3-1 室内参数表
房间名称
夏季
冬季
新风量
单位面积人数（人/m²）
T（℃）
φ（%）
T（℃）
φ（%）
G （m³/人）
办公室
25
55
20
45
30
0.2
会议室、接待室
25
65
18
50
30
0.5
大厅、走道
25
65
16
50
0
0
卫生间
25
60
20
60
30
0.5
盥洗室
25
60
20
60
30
0.5
备注：
1.由于办公室和会议室并未给出明确人员数目，故采用最密集的人员考虑。
2.大厅走道由于人员密度相对较小故不供送新风。

4空调方案和负荷计算
4.1空调方案的选择
空调系统一般均由空气处理设备和空气分配设备组成，根据需要，它可组成许多不同形状的系统，在工程上，应考虑建筑物的用途和性质，热湿负荷特点，温湿度调节和控制的要求，空调机房的面积和位置，初投资和运行费用等多方面的因素，选定合理的空调系统。
此工程为办公楼，层高不是很高，全空气系统风管较大，占据上部空间太多，室内会感觉很压抑。并且各办公室作息时间不一定相同，需独立控制和调节。所以用空气—水系统，可节省空间，布置灵活，具有个别控制的优越性，各房间单独调节温度，房间无人时，可关闭内机，不影响其他房间的使用。运行费用与单风道系统相比约低。机组定型化，规格化，易于选择安装。有较好的供冷能力。
结合实际情况，各房间采用风机盘管加新风系统，各层单独设吊顶式卧式新风机组，处理新风后独供给室内。
风机盘管加新风系统的空气处理方式有:
（1）．新风处理到室内状态的等焓线，不承担室内冷负荷；
（2）．新风处理到室内状态的等含湿量线，新风机组承担部分室内冷负荷；
（3）．新风处理到焓值小于室内状态点焓值,新风机组不仅承担新风冷负荷，还承担部分室内显热冷负荷和全部潜热冷负荷，风机盘管仅承担一部分室内显热冷负荷，可实现等湿冷却，可改善室内卫生和防止水患；
（4）．新风处理到室内状态的等温线风机盘管承担的负荷很大，特别是湿负荷很大，造成卫生问题和水患；
（5）．新风处理到室内状态的等焓线，并与室内状态点直接混合进入风机盘管处理。风机盘管处理的风量比其它方式大，不易选型。
本设计为普通办公楼建筑因此选用用方案：
夏季：新风处理到室内状态的等焓线，不承担室内冷负荷
冬季：新风处理到室内状态的等温线，不进行加湿。
注:从经济性角度考虑，除非甲方有明确要求否则对冬季新风一般不进行加湿处理。
由于此建筑规模较小，而且没有地下室设专门机房，不适用采用螺杆式冷水机组。所以优先选用风冷热泵冷热水机组，也减少了冷却系统的安装。此建筑有屋顶平台，可放置机组。
4.2 各房间冷负荷计算
查国家规范及相关规定，根据办公室各功能区负荷选取估算值；单位面积冷负荷180-220W/m²。
如：办公室203面积21m²，所以办公室203冷负荷为：200×21=4KW，同上方法其它房间冷负荷如下表。
表4-1各房间冷负荷
房间号
房间面积/m²
单位面积制冷量（W/m²）
制冷量(W)
领导办公室201
42
180
7560
办公室202
11
200
2200
办公室203
21
200
4200
办公室204
16
200
3200
办公室205
21
200
4200
办公室206
27
180
4860
办公室207
21
200
4200
办公室208
24
180
4320
办公室209
21
200
4200
办公室210
22
190
4180
办公室211
21
200
4200
办公室212
21
200
4200
办公室213
42
180
7560
办公室214
21
200
4200
办公室215
21
200
4200
办公室216
23
185
4260
办公室217
21
200
4200
办公室218
22
190
4180
办公室219
21
200
4200
办公室220
24
178
4260
办公室221
21
202
4260
办公室222
28
180
5050
办公室223
21
202
4260
办公室224
16
200
3200
办公室225
42
200
8400
办公室226
11
200
2200
办公室301
42
180
7560
办公室302
34
190
6460
办公室303
21
200
4200
办公室304
28
180
5050
大会议室305
64
200
12780
办公室306
24
180
4320
大会议室307
21
200
4200
办公室308
22
190
4180
大会议室309
42
180
7560
办公室310
19
180
3420
大会议室311
42
180
7560
办公室312
36
180
6480
办公室313
21
200
4200
办公室314
19
180
3420
大会议室315
42
180
7560
办公室316
23
185
4260
套间317
14
220
3080
办公室318
22
190
4180
领导办公室319
42
180
7560
办公室320
24
180
4320
办公室321
21
200
4200
套间322
16
200
3200
套间323
11
200
2200

4.3机组的选择
选择麦克维尔的风冷热泵机组：
根据制冷系统的总冷量Q=543kW选择MCS170.1F/MHS150.1F；
(1)a.名义冷量：625kW；
(2).蒸发器：
进出水管径：DN200mm；
标准水流量：95m³/h
标准水压降：37kPa。
(3).冷凝器：
进出水管径：DN200mm；
标准水流量：113m³/h；
标准水压降：32kPa。
(4).机组尺寸:长×宽×高，5000mm×2260mm×2360mm。

5风机盘管加新风系统选型计算
5.1风机盘管系统选型计算
根据表4-1 各房间冷负荷，查麦克维尔风机盘管技术参数图如下：
选得各房间风机盘管型号如下表：
表5-1各房间风机盘管汇总表
房间号
风机盘管型号
房间面积/m²
制冷量(W)
水流量（m3/h）
领导办公室201
MCW400VC MCW300VC
42
7560
180
办公室202
MCW200VC
11
2220
201
办公室203
MCW400VC
21
4260
202

房间号
风机盘管型号
房间面积/m²
制冷量(W)
单位面积制冷量（W/m²）
办公室204
MCW300VC
16
3300
206
办公室205
MCW400VC
21
4260
202
办公室206
MCW400VC
27
5050
187
办公室207
MCW400VC
21
4260
202
办公室208
MCW400VC
24
4260
178
办公室209
MCW400VC
21
4260
202
办公室210
MCW400VC
22
4260
194
办公室211
MCW400VC
21
4260
202
办公室212
MCW400VC
21
4260
202
办公室213
MCW400VC MCW300VC
42
7560
180
办公室214
MCW400VC
21
4260
202
办公室215
MCW400VC
21
4260
202
办公室216
MCW400VC
23
4260
185
办公室217
MCW400VC
21
4260
202
办公室218
MCW400VC
22
4260
194
办公室219
MCW400VC
21
4260
202
办公室220
MCW400VC
24
4260
178
办公室221
MCW400VC
21
4260
202
办公室222
MCW400VC
28
5050
180
办公室223
MCW400VC
21
4260
202
办公室224
MCW300VC
16
3300
206
办公室225
MCW400VC MCW300VC
42
7560
180
办公室226
MCW200VC
11
2200
200
办公室301
MCW400VC MCW400VC
42
7560
180

房间号
风机盘管型号
房间面积/m²
制冷量(W)
单位面积制冷量（W/m²）
办公室302
MCW300VC MCW300VC
34
6600
194
办公室303
MCW400VC
21
4260
202
办公室304
MCW400VC
28
5050
180
大会议室305
MCW400VC MCW400VC MCW400VC
64
12780
200
办公室306
MCW400VC
24
4260
178
大会议室307
MCW400VC
21
4260
202
办公室308
MCW400VC
22
4260
194
大会议室309
MCW400VC MCW300VC
42
7560
180
办公室310
MCW300VC
19
3300
174
大会议室311
MCW400VC MCW300VC
42
7560
180
办公室312
MCW300VC MCW300VC
36
6600
183
办公室313
MCW400VC
21
4260
202
办公室314
MCW300VC
19
3300
174
大会议室315
MCW400VC MCW300VC
42
7560
180
办公室316
MCW400VC
23
4260
185
套间317
MCW300VC
14
3300
235
办公室318
MCW400VC
22
4260
194
领导办公室319
MCW400VC MCW300VC
42
7560
180
办公室320
MCW400VC
24
4260
178
续表5-1各房间风机盘管汇总表
房间号
风机盘管型号
房间面积/m²
制冷量(W)
单位面积制冷量（W/m²）
办公室321
MCW400VC
21
4260
202
套间322
MCW400VC
16
3300
206
套间323
MCW200VC
11
2200
200

5.2新风机组的选型
5.2.1新风量的确定
目前，我国空调设计中对新风量的确定原则，仍采用现行规范、设计手册中规定或推荐的原则, 办公楼的新风量取30 m³/h·人。根据表3-1可以确定各个房间的人数。
根据表3-1 室内参数以办公室203为例：
办公室人数=0.2×21=4.2人；新风量=30×4.2=12.6 m³/ h；所以其它房间新风量如下表：
表5-2 各房间新风量
房间号
面积（m²）
人数
新风量（30 m³/h）
领导办公室201
42
8.4
252
办公室202
11
2.2
66
办公室203
21
4.2
126
办公室204
16
3.2
96
办公室205
21
4.2
126
办公室206
27
5.4
162
办公室207
21
4.2
126
办公室208
24
4.8
144
办公室209
21
4.2
126
办公室210
22
4.4
132
办公室211
21
4.2
126
办公室212
21
4.2
126
办公室213
42
8.4
252
续表5-2 各房间新风量
房间号
面积（m²）
人数
新风量（30 m³/h）
办公室214
21
4.2
126
办公室215
21
4.2
126
办公室216
23
4.6
138
办公室217
21
4.2
126
办公室218
22
4.4
132
办公室219
21
4.2
126
办公室220
24
4.8
144
办公室221
21
4.2
126
办公室222
28
5.6
168
办公室223
21
4.2
126
办公室224
16
3.2
96
办公室225
42
8.4
252
办公室226
11
2.2
66
办公室301
42
8.4
252
办公室302
34
6.8
204
办公室303
21
4.2
126
办公室304
28
5.6
168
大会议室305
64
12.8
384
办公室306
24
4.8
144
大会议室307
21
4.2
126
办公室308
22
4.4
132
大会议室309
42
8.4
252
办公室310
19
3.8
114
大会议室311
42
8.4
252
办公室312
36
7.2
216
办公室313
21
4.2
126
办公室314
19
3.8
114
续表5-2 各房间新风量
房间号
面积（m²）
人数
新风量（30 m³/h）
大会议室315
42
8.4
252
办公室316
23
4.6
138
套间317
14
2.8
84
办公室318
22
4.4
132
领导办公室319
42
8.4
252
办公室320
24
4.8
152
办公室321
21
4.2
126
套间322
16
3.2
96
套间323
11
2.2
66
注：大厅、走廊由于人员密度较小，故不送进新风。

5.2.2新风机组选型
查麦克维尔空气处理机组型号参数如下：

所以选得新风机组如下表：
表5-3 新风机组选型表：
楼层
空调分区
所需要新风量（m3/ h）
型号
额定风量 （m³/ h）
冷量（kW）
盘管数量
1F
东区
2868
2868
MHW030A
3000
40
4
西区
MHW030A
3000
40
4
2F
东区
2196
MHW025A
2500
31
4
西区
2118
MHW025A
2500
31
4
3F
东区
2196
MHW025A
2500
31
4
西区
2118
MHW025A
2500
31
4
注：新风机组选型按新风工况进行选择。

6空调风系统
6.1室内风管
根据表5-1各房间风机盘管汇总表及麦克维尔风机盘管技术参数，以办公室203为例：查得风量680 m³/ h，室内风管风速3 m/s， ,所以送风管尺寸500×120。其它室内风管具体尺寸详见图纸：风管平面图。
6.2室内风口
根据表5-1各房间风机盘管汇总表，以办公室203为例：所需风量查表5-2得各房间新风量，风口风速0.6 m/s ，，所以室内风口尺寸400×150。其它室内风口具体尺寸详见图纸：风管平面图。同时也要考虑送风距离、送风速度的影响。新风送风口选择双层百叶风口。
6.3 新风管的设计计算
根据表5-2各房间新风量得出各个房间所需新风量，以办公室203为例：所需风量为126 m³/ h，新风管风速为1.8 m/s，，所以新风管尺寸160×120。其它新风管道具体尺寸详见图纸：风管平面图。
机组选用麦克维尔超薄吊顶式风机：具体型号见5-3新风机组的选型表。
室内排风采用自然排风。

7 空调水系统
7.1 空调水系统的选型比较
表7-1 空调水系统比较
类型
特征
优点
缺点
闭式
管路系统不与大气相接触，仅在系统最高点设置膨胀水箱
与设备的腐蚀机会少;不需克服静水压力，水泵压力、功率均低。系统简单
与蓄热水池连接比较复杂
开式
管路系统与大气相通
与蓄热水池连接比较简单
易腐蚀，输送能耗大
同程式
供回水干管中的水流方向相同；经过每一管路的长度相等
水量分配，调度方便，便于水力平衡
需设回程管，管道长度增加，初投资稍高
异程式
供回水干管中的水流方向相反；经过每一管路的长度不相等
不需设回程管，管道长度较短，管路简单，初投资稍低
水量分配，调度较难，水力平衡较麻烦
双管制
供热、供冷合用同一管路系统
管路系统简单，初投资省
无法同时满足供热、供冷的要求
三管制
分别设置供冷、供热管路与换热器，但冷热回水的管路共用
能同时满足供冷、供热的要求，管路系统较四管制简单
有冷热混合损失，投资高于两管制，管路系统布置较简单
四管制
供冷、供热的供、回水管均分开设置，具有冷、热两套独立的系统
能灵活实现同时供冷或供热，
管路系统复杂，初投资高，占用建筑空间较多
没有冷、热混合损失
单式泵
冷、热源侧与负荷侧合用一组循环水泵
系统简单，初投资省
不能调节水泵流量，难以节省输送能耗，不能适应供水分区压降较悬殊的情况
复式泵
冷、热源侧与负荷侧分别配备循环水泵
可以实现水泵变流量，能节省输送能耗，能适应供水分区不同压降，系统总压力低。
系统较复杂，初投资较高

根据以上各系统的特征及优缺点，结合本办公楼情况，本设计空调水系统选择闭式、异程、双管制、单式泵系统，这样布置的优点是过渡季节只供给新风，不使用风机盘管的时候便于系统的调节，节约能源。
7.2 空调水系统的布置
本系统设计可以采用两管制供应冷冻水，且具有结构简单，初期投资小等特点。同时考虑到节能与管道内清洁等问题，可以采用闭式系统，不与大气相接触。
本设计采用的是风冷热泵机组，机组布置在顶楼平台。供水、立管均采用异程式，各层水管也采用异程式，新风机组和风机盘管系统共用供、回水立管，即新风负荷亦算入冷水机组负荷当中。
7.3水泵的选择
对于多台水泵并联时，宜采用同程式如图7-3，以减小水泵之间的压力差。
图7-1同程式水泵连接示意图
(1).冷冻水泵的选择：
按照设备蒸发器标准水流量，及最不利水循环所需泵的扬程可知：
水泵流量：113m³/h； 冷冻水泵扬程：21.5m；
综上选择上海连成水泵：SLW125-160卧式离心泵，其参数如下：
流量：130m³/h； 扬程：30m；
功率：22kW； 转速：2950r/min；
重量 ：275kg。
冷冻循环水泵一用一备采用同程式连接，即多出一根同程管，以平衡两水泵压力。
(2).水泵配管布置：
进行水泵的配管布置时，应注意以下几点：
a.安装软性接管：在连接水泵的吸入管和压出管上安装软性接管，有利于降低和减弱水泵的噪声和振动的传递；
b.出口装止回阀：目的是为了防止突然断电时水逆流而时水泵受损；
c.水泵的吸入管和压出管上应分别设进口阀和出口阀；目的是便于水泵不运行能不排空系统内的存水而进行检修；
d.水泵的出水管上应装有温度计和压力表，以利检测。如果水泵从地位水箱吸水，吸水管上还应该安装真空表；
e.水泵基础高出地面的高度应小于0.1m，地面应设排水沟。
7.4冷冻水供回水管、冷凝水管
7.4.1管道安装要求
闭式水系统中供回水管在安装时应注意从末端向供水端要有一定的坡度（0.003坡向供水端），来保证能顺利回水：
（1）回水能顺利回流到机组；
（2）冬季的热水管中夹带的气体能在管路的最高处通过放气阀排除。
7.4.2供回水管管径计算
根据表5-1风机盘管汇总表及麦克维尔风机盘管技术参数，查到内机水量，确定各个风机盘管的供回水管管径，其它水管管径根据，流速为0.5-2.0 m/s，流速大小以水流方向依次变小，变化范围不能太大。其具体管径大小详细见图纸：空调水管平面图。
7.5冷凝水管径确定
风机盘管机组在运行时产生的冷凝水，必须及时排走，排放凝结水的管路的系统设计中，应注意以下几点：
（1）风机盘管凝结水盘的进水坡度不应小于0.01。其它水平支干管，沿水流方向，应保持不小于0.003的坡度（坡向给排水专业排水管处），且不允许有积水部位；
（2）在新风机组末端应设置冷凝水回水弯，防止当机组内产生负压时，发生冷凝水倒流溢出的问题。
（3）冷凝水管道宜采用聚乙烯塑料管或镀锌钢管，不宜采用焊接钢管。采用聚乙烯塑料管时，一般可以不加防止二次结露的保温层，但采用镀锌钢管时应设置保温层。
（4）冷凝水管的公称直径D（mm）,一般情况下可以按照机组的冷负荷Q（kW）， 按照下列数据近似选定冷凝水管的公称直径：（DN≤40mm用镀锌钢管，DN>40mm用无缝钢管。）
Q≤7kW， DN=20mm; Q=7.1-17.6kW, DN=25mm;
Q=17.7-100kW, DN=32mm; Q=101-176kW, DN=40mm;
Q=177-598kW, DN=50mm; Q=599-1055kW, DN=80mm;
Q=1056-1512kW, DN=100mm; Q=1513-12462kW, DN=125mm;
Q≥12462kW, DN=150mm.
其具体管径大小详细见图纸：空调水管平面图。
7.6 水管系统中的阀门
（1）.放气阀：
对于夏天供冷冬天供热的空调水系统应在管路末端最高处设置放气阀，详见（办公楼水系统轴测图）。
设置原因：在冬季供暖时，水流速较慢，热水中有时会加带大量气泡需要依靠供水管的安装坡度（0.003坡向供水端）使气泡升入管路的高点然后通过放气阀排出。
(2).蝶阀与球阀：
供回水管在进入各个楼层、房间时，分出的支管应设置手动阀门以便于检修时能单独控制各个房间或楼层的供回水。
管径：DN≤40mm用球阀；
管径：DN＞40mm用蝶阀。

8 管道保温、防腐
管道保温及防腐要求如下：
(1).所有风管均需保温，风管保温采用专用带防潮铝箔贴面超细玻纤毡，室内风管保温厚度为25mm，室外风管保温厚度为40mm，该保温层也可选用符合防火规范要求的橡塑保温材料。
(2).蒸汽、凝结水、供热热水、冷冻水、冷凝水管道均需保温，保温采用橡塑保温材料。管道保温层厚度参见下表。
表8-1 管道保温层厚度表
管道名称
管径（mm）
保温层厚度（mm）
蒸汽、凝结水
DN50以下
50
DN50-100
75
供热热水
DN50以下
40
DN50-100
50
冷冻水
DN40以下
25
DN50-100
32
DN100以上
50
冷凝水
DN40以下
13

(3).管道保温施工前,应将其表面污垢、油渍等清除干净，且应彻底除锈，清洗洁净，然后涂防锈漆两遍，再做保温层，非保温管道及管道支（吊）架同样除油、除垢、除锈清洗，涂两遍防锈漆,其外再按规定涂不同颜色面漆两遍。选择何种颜色,请业主定或按规范确定。

结 论
本次设计中基本参数的确定多采用半经验设计，即在国内外现有技术资料和经验的条件下，结合我国目前设计规范，通过综合比较，权衡利弊，在一定经验范围内进行参数的选择和计算。
负荷计算部分：根据现行国家规范及有关规定，利用经验采用估算值的方法，为避免估算与实际使用时无法满足要求，估算结果一般都使用偏大的值，使办公建筑的冷负荷的范围落在（180~220W/m²），冬季热负荷（140~200W/m²）。新风负荷应单独计算。
风系统部分：通过每个房间单位平米人数及30m³/（h•人）新风量以确定各房间的新风量，再通过[2]确定各段新风风管的尺寸。此外还需按照相关规范加装相应的风阀。
机房的布置部分：结合设计经验进行合理的布置，目的在于便于日常的操作及机器的维护方便。
保温、防腐部分：按照设计规范进行确定，其作用在于避免不必要的冷热量的损失。
由于本人能力有限，时间仓促,本设计中不足之处，谢谢各位老师、同学批评指正,有待日后改正。

致 谢
首先，我要感谢宜宾职业技术学院，感谢建筑工程系对我三年的培养，让我学到了许许多多的知识，感谢各位老师在这三年里对我的关怀与照顾，在此致以我深深的谢意。
在指导老师们的悉心教导，通过与他们和同学的交流，最后我圆满地完成了毕业设计。在此，我衷心地向所有曾经对我有过帮助的老师和同学们致以最诚挚的感谢！此外，学校图书馆借给我们大量的参考文献资料，这是我们的设计得以顺利进行并最终完成的基本前提和重要保障，借此，我对这些机构也表示衷心地感谢。
最后，我还要向所有曾经帮助过我的同学和朋友们致敬。你们的鼓励和帮助永远是我前进的动力。

外文资料译文 26
参考文献
[1] 张萍.中央空调设计实训教程.北京:中国商业出版社，2002
[2] 陆耀庆.实用供热空调设计手册.中国建筑工业出版社，1997=
[3] 赵荣义. 简明空调设计手册.北京：中国建筑工业出版社，1998
[4] 中国建筑标准设计研究所主编.03R401-2开式水箱，2003
[5] 电子工业部第十设计院.空气调节设计手册.第二版.北京：中国建筑工业出版社,1995
[6] 郑贤德，李伟安主编.现代空调用制冷设备.电子工业出版社，1998
[7] 杨昌智，刘光大，李念平主编.暖通空调工程设计方法与系统分析.北京：中国建筑工业出版社，2001
[8] 流体输配管网.第二版.中国建筑工业出版社，2006
[9] 暖通空调.第二版.中国建筑工业出版社，2007
[10] 马最良，姚杨.民用建筑空调设计.北京：化学工业出版社，2003
[11] 赵荣义.空气调节.第三版.中国建筑工业出版社，1994
[12] 陈沛霖，岳孝芳主编.空调与制冷技术手册.上海：同济大学出版社，1990
[13] 周邦宁.中央空调选型设备手册.北京：中国建筑工业出版社，1999
[14] 卜增文.空调末端设备安装图集.北京：中国建筑工业出版社，2003
[15] 刘金言.给排水、暖通空调百问，北京：中国建筑工业出版社，2001
[16] 方修睦等.高层建筑供暖通风与空调设计.黑龙江:黑龙江科学技术出版社，2003

1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究
2. 基于单片机的嵌入式Web服务器的研究
3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究
4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制
5. 基于MCS-51系列单片机的通用控制模块的研究
6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器
7. 单片机控制的二级倒立摆系统的研究
8. 基于增强型51系列单片机的TCP/IP协议栈的实现
9. 基于单片机的蓄电池自动监测系统
10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究
11. 基于单片机的作物营养诊断专家系统的研究
12. 基于单片机的交流伺服电机运动控制系统研究与开发
13. 基于单片机的泵管内壁硬度测试仪的研制
14. 基于单片机的自动找平控制系统研究
15. 基于C8051F040单片机的嵌入式系统开发
16. 基于单片机的液压动力系统状态监测仪开发
17. 模糊Smith智能控制方法的研究及其单片机实现
18. 一种基于单片机的轴快流CO〈,2〉激光器的手持控制面板的研制
19. 基于双单片机冲床数控系统的研究
20. 基于CYGNAL单片机的在线间歇式浊度仪的研制
21. 基于单片机的喷油泵试验台控制器的研制
22. 基于单片机的软起动器的研究和设计
23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究
24. 基于单片机的机电产品控制系统开发
25. 基于PIC单片机的智能手机充电器
26. 基于单片机的实时内核设计及其应用研究
27. 基于单片机的
