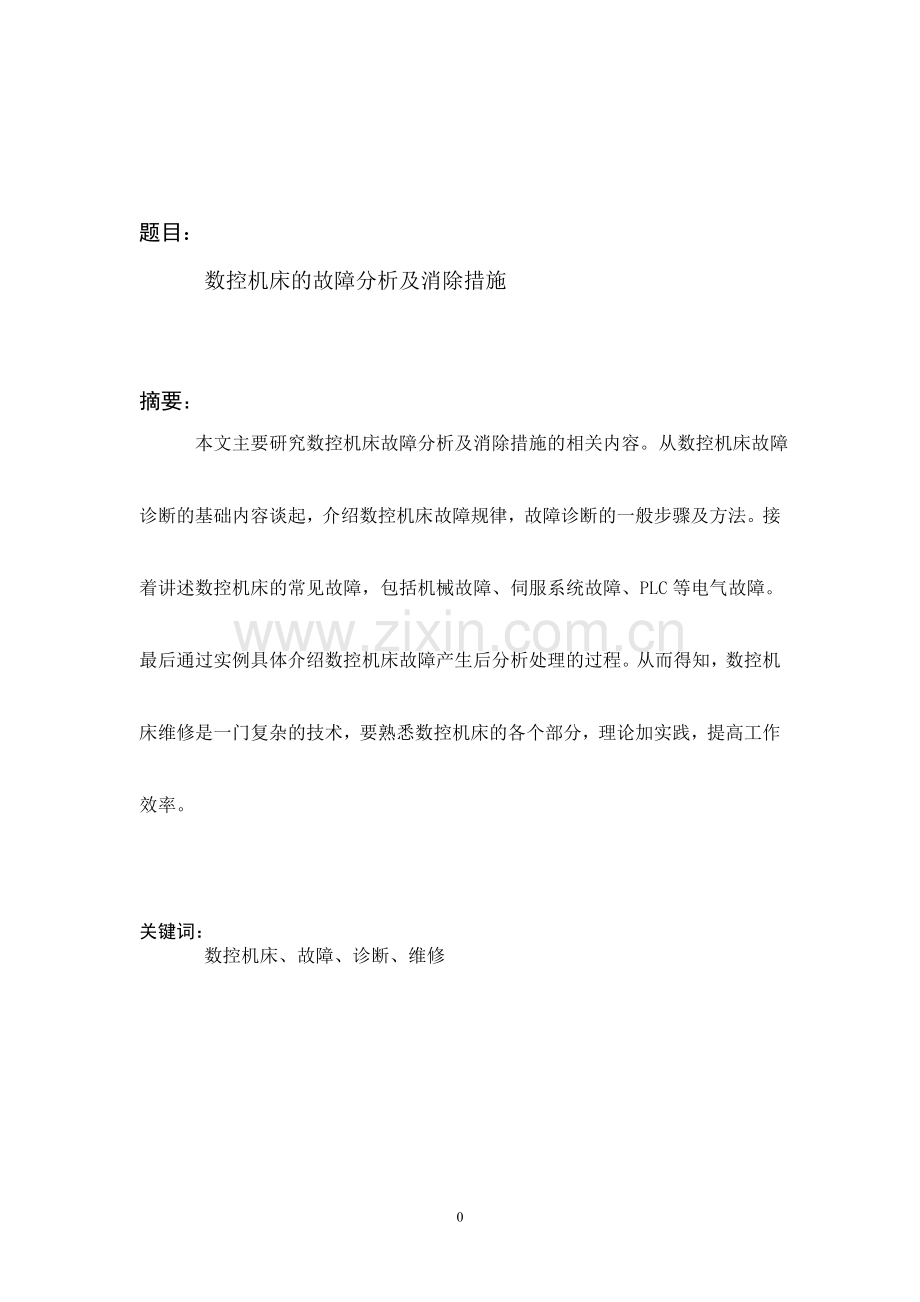

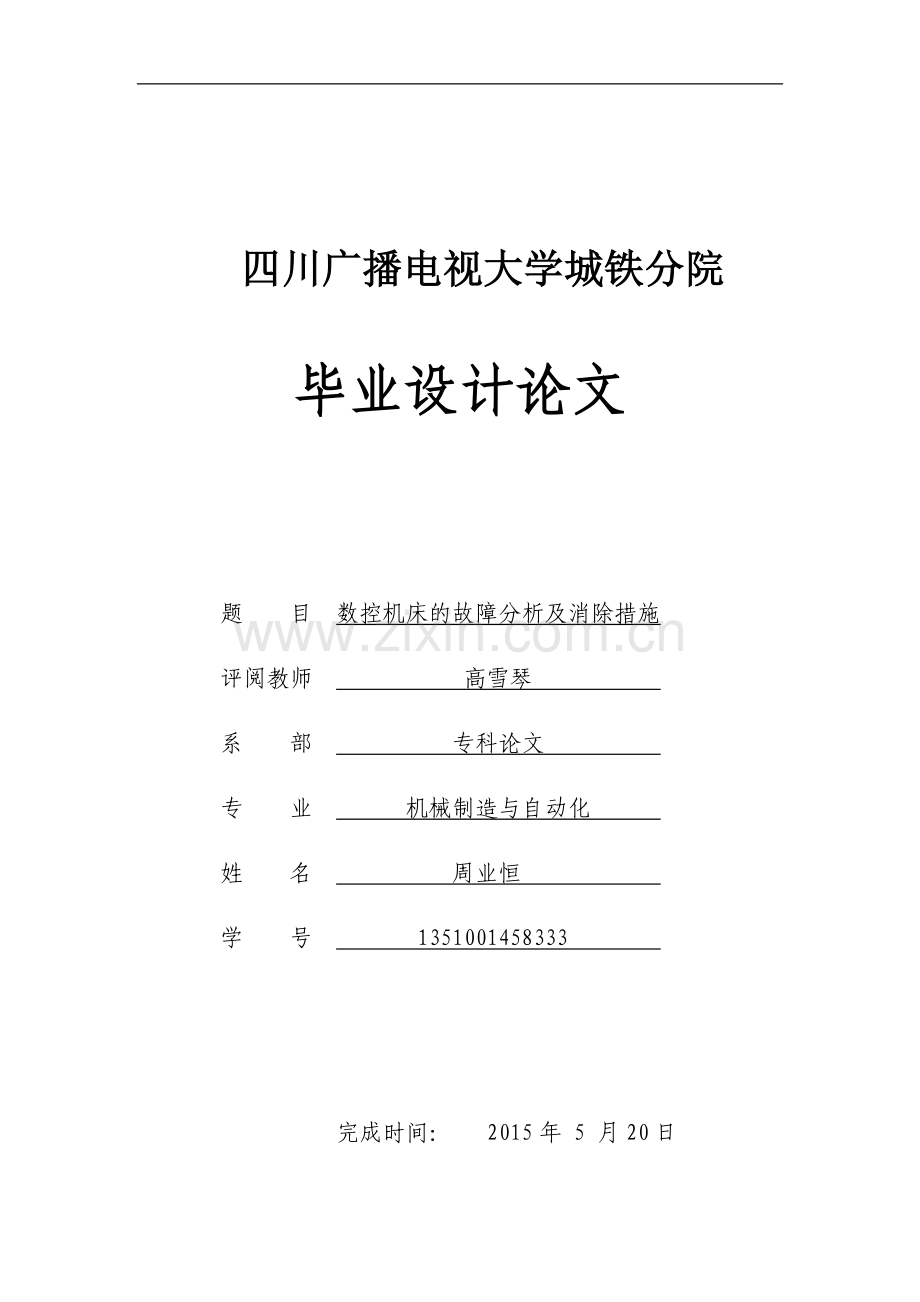

四川广播电视大学城铁分院毕业设计论文题 目 数控机床的故障分析及消除措施评阅教师 高雪琴 系 部 专科论文 专 业 机械制造与自动化 姓 名 周业恒 学 号 1351001458333 完成时间： 2015年 5 月20日 18题目： 数控机床的故障分析及消除措施摘要： 本文主要研究数控机床故障分析及消除措施的相关内容。从数控机床故障诊断的基础内容谈起，介绍数控机床故障规律，故障诊断的一般步骤及方法。接着讲述数控机床的常见故障，包括机械故障、伺服系统故障、PLC等电气故障。最后通过实例具体介绍数控机床故障产生后分析处理的过程。从而得知，数控机床维修是一门复杂的技术，要熟悉数控机床的各个部分，理论加实践，提高工作效率。关键词： 数控机床、故障、诊断、维修 目 录引言 1第一章 数控机床故障诊断 1 一、数控机床的故障规律 1 二、数控机床故障诊断的一般步骤 3 三、数控机床的常用检修方法 4第二章 数控机床常见故障诊断与维修 8 一、数控机床机械结构故障诊断与维修 8 二、常见伺服系统故障及诊断 13 三、数控机床PLC故障诊断方法 15第三章 数控机床常见故障诊断及维修实例16结论 18参考文献 18图一 19 引 言 数控技术是现代机械制造工业的重要技术装备，也是先进制造技术的基础技术装备。随着电子技术的不断发展，数控机床在我国的应用越来越广泛，但由于数控机床系统及其复杂，又因大部分具有技术专利，不提供关键的图样和资料，所以数控机床的维修成为了一个难题。论文将涉及数控机床简单介绍、故障现象描述或给出典型实例、故障的成因的分析和论证、故障诊断过程及消除故障的措施等内容。本论文将参考相关资料，根据自己的实际工作经验进行编写，力求为广大数控机床维修者提供可借鉴的经验。 第一章 数控机床故障诊断 数控机床是个复杂的系统，一台数控机床既有机械装置、液压系统，又有电气控制部分和软件程序等。组成数控机床的这些部分，由于种种原因，不可避免地会发生不同程度、不同类型的故障，导致数控机床不能正常工作。这些原因大致包括：机械锈蚀、磨损和失效；元器件老化、损坏和失效；电气元件、接插件接触不良；环境变化，如电流或电压波动、温度变化、液压压力和流量的波动以及油污等；随机干扰和噪声；软件程序丢失或被破坏等。此外，错误的操作也会引起数控机床不能正常工作。数控机床维修的关键是故障的诊断，即故障源的查找和故障定位。一般讲根据不同的故障类型，采用不同的故障诊断方法。 一、数控机床的故障规律 与一般设备相同，数控机床的故障率随时间变化的规律可用图1所示的浴盆曲线表示。在整个使用寿命期，根据数控机床的故障频度大致分为 3 个阶段，即早期故障期、偶发故障期和耗损故障期。 1.早期故障期：早期故障期的特点是故障发生的频率高，但随着使用时间的增加迅速下降。2.偶发故障期：数控机床在经历了初期的各种老化、磨合和调整后，开始进入相对稳定的正常运行期。在这个阶段，故障率低而且相对稳定，近似常数。偶发故障是由于偶然因素引起的。3.耗损故障期：耗损故障期出现在数控机床使用的后期，其特点是故障率随着运行时间的增加而升高。出现这种现象的基本原因是由于数控机床的零部件及电子元器件经过长时间的运行，由于疲劳、磨损、老化等原因，寿命已接近衰竭，从而处于频发故障状态。 二 数控机床故障诊断的一般步骤无论是处于哪一个故障期，数控机床故障诊断的一般步骤都是相同的。当数控机床发生故障时，除非出现危险及数控机床或人身安全的紧急情况，一般不要关断电源，要尽可能地保持机床原来的状态不变，并对出现的一些信号和现象做好记录，这主要包括：故障现象的详细记录故障发生的操作方式及内容故障号及故障指示灯的显示内容故障发生时机床各部分的状态与位置有无其他偶然因素，如突然停电、外线电压波动较大、打雷、某部位进水等。数控机床一旦发生故障，首先要沉着冷静，根据故障情况进行全面的分析，确定查找故障源的方法和手段，然后有计划、有目的地一步步仔细检查，切不可急于动手，凭着看到的部分现象和主观臆断乱查一通。故障诊断一般按下列步骤进行。 (1)详细了解故障情况。例如，当数控机床发生颤振、振动或超调现象时，要弄清楚是发生在全部轴还是某一轴；如果是某一轴，是全程还是某一位置；是一运动就发生还是仅在快速、进给状态某速度、加速或减速的某个状态下发生。为了进一步了解故障情况，要对数控机床进行初步检查，并着重检查荧光屏上的显示内容，控制柜中的故障指示灯、状态指示灯等。当故障情况允许时，最好开机试验，详细观察故障情况。 (2)根据故障情况进行分析，缩小范围，确定故障源查找的方向和手段。对故障现象进行全面了解后，下一步可根据故障现象分析故障可能存在的位置。有些故障与其他部分联系较少，容易确定查找的方向，而有些故障原因很多，难以用简单的方法确定出故障源的查找方向，这就要仔细查阅数控机床的相关资料，弄清与故障有关的各种因素，确定若干个查找方向，并逐一进行查找。 (3)由表及里进行故障源查找。故障查找一般是从易到难、从外围到内部逐步进行。所谓难易，包括技术上的复杂程度和拆卸装配方面的难易程度。技术上的复杂程度是指判断其是否有故障存在的难易程度。在故障诊断的过程中，首先应该检查可直接接近或经过简单的拆卸即可进行检查的那些部位，然后检查需要进行大量的拆卸工作之后才能接近和进行检查的那些部位。 三 数控机床的常用检修方法数控机床是涉及多个应用学科的十分复杂的系统，加之数控系统和机床本身的种类繁多，功能各异，不可能找出一种适合各种数控机床、各类故障的通用诊断方法。这里仅对一些常用的一般性方法作以介绍，这些方法互相联系，在实际的故障诊断中，对这些方法要综合运用。（1）根据报警号进行故障诊断计算机数控系统大都具有很强的自诊断功能。当机床发生故障时，可对整个机床包括数控系统自身进行全面的检查和诊断，并将诊断到的故障或错误以报警号或错误代码的形式显示在CRT上。报警号(错误代码)一般包括下列几方面的故障(或错误)信息：程序编制错误或操作错误；存储器工作不正常；伺服系统故障；可编程控制器故障；连接故障；温度、压力、液位等不正常；行程开关(或接近开关)状态不正确。利用报警号进行故障诊断是数控机床故障诊断的主要方法之一。如果机床发生了故障，且有报警号显示于CRT上，首先就要根据报警号的内容进行相应的分析与诊断。当然，报警号多数情况下并不能直接指出故障源之所在，而是指出了一种现象，维修人员就可以根据所指出的现象进行分析，缩小检查的范围，有目的地进行某个方面的检查。（2）根据控制系统LED灯或数码管的指示进行故障诊断控制系统的LED(发光二极管)或数码管指示是另一种自诊断指示方法。如果和故障报警号同时报警，综合二者的报警内容，可更加明确地指示出故障的位置。在CRT上的报警号未出现或CRT不亮时，LED或数码管指示就是唯一的报警内容了。例如，FANUC10，11系统的主电路板上有一个七段LED数码管，在电源接通后，系统首先进行自检，这时数码管的显示不断改变，最后显示“1”而停止，说明系统正常。如果停止于其他数字或符号上，则说明系统有故障，且每一个符号表示相应的故障内容，维修人员就可根据显示的内容进行相应的检查和处理。（3）根据PC状态或梯形图进行故障诊断现在的数控机床上几乎毫无例外地使用了PC控制器，只不过有的与NC系统合并起来，统称为NC部分。但在大多数数控机床上，二者还是相互独立的，二者通过接口相联系。无论其形式如何，PC控制器的作用却是相同的，主要进行开关量的管理与控制。控制对象一般是换刀系统，工作台板转换系统，液压、润滑、冷却系统等。这些系统具有大量的开关量测量反馈元件，发生故障的概率较大。特别是在偶发故障期，NC部分及各电路板的故障较少，上述各部分发生的故障可能会成为主要的诊断维修目标。因此，对这部分内容要熟悉。首先要熟悉各测量反馈元件的位置、作用及发生故障时的现象与后果。对PC控制器本身也要有所了解，特别是梯形图或逻辑图要尽量弄明白。这样，一旦发生故障，可帮助你从更深的层次认识故障的实质。PC控制器输入输出状态的确定方法是每一个维修人员所必须掌握的。因为当进行故障诊断时经常须要确定一个传感元件是什么状态以及PC的某个输出为什么状态。用传统的方法进行测量非常麻烦，甚至难以做到。一般数控机床都能够从CRT上或LED指示灯上非常方便地确定其输入输出状态。例如，DIALOG 4系统是用PC控制器的输入输出板上的LED指示灯表示其输入输出状态的。灯亮为1，灯熄为0，可十分方便地确定出PC控制器的输入输出状态。（4）根据机床参数进行故障诊断机床参数也称为机床常数，是通用的数控系统与具体的机床相匹配时所确定的一组数据，它实际上是NC程序中未定的数据或可选择的方式。机床参数通常存于RAM中，由厂家根据所配机床的具体情况进行设定，部分参数还要通过调试来确定。机床参数大都随机床以参数表或参数纸带的形式提供给用户。由于某种原因，如误操作、参数纸带不良等，存于RAM中的机床参数可能发生改变甚至丢失而引起机床故障。在维修过程中，有时也要利用某些机床参数对机床进行调整，还有的参数须要根据机床的运行情况及状态进行必要的修正。因此，维修人员对机床参数应尽可能地熟悉，理解其含义，只有在理解的基础上才能很好地利用它，才能正确地进行修正而不致产生错误。（5）用诊断程序进行故障诊断绝大部分数控系统都有诊断程序。所谓诊断程序就是对数控机床各部分包括数控系统本身进行状态或故障检测的软件，当数控机床发生故障时，可利用该程序诊断出故障源所在范围或具体位置。诊断程序一般分为三套，即启动诊断、在线诊断或称后台诊断和离线诊断。启动诊断指从每次通电开始至进入正常的运行准备状态止，CNC内部诊断程序自动执行的诊断，一般情况下数秒之内即告完成，其目的是确认系统的主要硬件可否正常工作。主要检查的硬件包括：CPU、存储器、I/O单元等印刷板或模块；CRT/MDI单元、阅读机、软盘单元等装置或外设。若被检测内容正常，则CRT显示表明系统已进入正常运行的基本画面(一般是位置显示画面)。否则，将显示报警信息。在线诊断是指在系统通过启动诊断进入运行状态后由内部诊断程序对CNC及与之相连接的外设、各伺服单元和伺服电机等进行的自动检测和诊断。只要系统不断电，在线诊断也就不会停止，在线诊断的诊断范围大，显示信息的内容也很多。一台带有刀库和台板转换的加工中心报警内容有五六百条。离线诊断是利用专用的检测诊断程序进行的旨在最终查明故障原因，精确确定故障部位的高层次诊断，离线诊断的程序存储及使用方法一般不相同随着科学技术的发展及CNC技术的成熟与完善，更高层次的诊断技术已经出现。其中最引人注目的是“自修复”、“专家诊断系统”和通信诊断系统，这些新技术的发展与应用，无疑会给数控维修特别是故障诊断提供更有效的方法与手段。（6）其他诊断方法a、备板置换法（替代法）用同功能的备用板替换被怀疑有故障的模板。（故障被排除或范围缩小）注意：断电状态下/选择开关/跨线一致，只改变模板。b、将功能相同的模板或单元相互交换，观察故障的转移情况，就能快速判断故障的部位。c、敲击法数控系统是由各种电路板组成，电路板上、接插件等处有虚焊或接口槽接触不良都会引起故障。可用绝缘物轻轻敲打疑点处，若出现，则敲击处很可能就是故障部位。d、升温法设备运行较长时间或环境温度较高时，机床就会出现故障，可用电吹风、红外灯照射可疑的元件或组件。确定故障点。e、功能程序测试法当数控机床加工造成废品而无法确定是编程、操作不当还是数控系统故障时，或是闲置时间较长的数控机床重新投入使用时。将G、M、S、T、F功能的全部指令编写一个试验程序并运行在这台机床，可快速判断哪个功能不良或丧失。f、隔离法隔离法是将某些控制回路断开，从而达到缩小查找故障区域的目的。例：某加工中心，在JOG方式下，进给平稳，但自动则不正常。首先要确定是NC故障还是伺服系统故障，先断开伺服速度给定信号，用电池电压作信号，故障依旧。说明NC系统没有问题。进一步检查是Y轴夹紧装置出故障。g、测量比较法为了检测方便，在模板或单元上设有检测端子，用万用表、示波器等仪器对这些端子的电平或波形进行测试，将测试值与正常值进行比较，可以分析和判断故障的原因和及故障的部位。各种故障诊断方法各有特点，要根据故障现象的特点灵活的组合应用。 第二章 数控机床常见故障诊断与维修 一 数控机床机械结构故障诊断与维修（1）主轴部件的常见故障及其诊断维修故障现象故障原因排除方法加工精度达不到要求机床在运输过程中受到冲击检查对机床精度有影响的各部位，特别是导轨副安装不牢固、安装精度低或有变化重新安装调平、紧固切削振动大主轴箱和床身连接螺钉松动恢复精度后紧固连接螺钉轴承预紧力不够，游隙过大重新调整轴承游隙。但预紧力不宜过大，以免损坏轴承轴承预紧螺母松动，使主轴窜动紧固螺母，确保主轴精度合格轴承拉毛或损坏更换轴承主轴与箱体超差修理主轴或箱体，使其配合精度、位置精度达到要求主轴箱噪声大主轴部件动平衡不好重做动平衡齿轮啮合间隙不均匀或严重损伤调整间隙或更换齿轮轴承损坏或传动轴弯曲修复或更换轴承，校直传动轴传动带长度不一或过松调整或更换传动带，不能新旧混用齿轮精度差更换齿轮润滑不良调整润滑油量，保持主轴箱的清洁度齿轮和轴承损坏变挡压力过大，齿轮受冲击产生破损按液压原理图，调整到适当的压力和流量变档机构损坏或固定销脱落修复或更换零件轴承预紧力过大或无润滑重新调整预紧力，并使之润滑充足主轴无变速电气变档信号是否输出维修人员检查处理压力是否足够检测并调整工作压力变档液压缸研损或卡死修去毛刺和研伤，清洗后重装变档电磁阀卡死检测并清洗电磁阀变档液压缸拨叉脱落修复或更换变档液压缸窜油或内泄更换密封圈变档复合开关失灵更换开关主轴不转动主轴转动指令是否输出维修人员处理检查保护开关没有压合或失灵检测压合保护开关或更换卡盘未夹紧工件调整或修理卡盘变挡复合开关损坏更换复合开关变档电磁阀体内泄漏更换电磁阀主轴发热主轴轴承预紧力过大调整预紧力轴承研伤或损坏更换轴承润滑油脏或有杂质清洗主轴箱，更换新油（2）进给运动系统（滚珠丝杠螺母副）的故障诊断a、滚珠丝杠在运转中转矩过大1) 二滑板配合压板过紧或研损2) 滚珠丝杠螺母反向器坏，滚珠丝杠卡死或轴端螺母预紧力过大3) 丝杠研损4) 伺服电动机与滚珠丝杠联接不同轴5) 无润滑油6) 超程开关失灵造成机械故障7) 伺服电动机过热报警b、丝杠螺母润滑不良1) 分油器是否分油2) 油管是否堵塞c、滚珠丝杠副噪声1) 滚珠丝杠轴承压盖压合不良2) 滚珠丝杠润滑不良3) 滚珠破损4) 电动机与滚珠丝杠联轴器松动（3）刀架、刀库及换刀装置故障诊断a、 转塔刀架没有抬起动作1) 控制系统是否有T指令输出信号2) 抬起电磁铁断线或抬起阀杆卡死3) 压力不够4) 抬起液压缸研损或密封损坏5) 与转塔抬起联接的机械部分研损b、 转塔转位速度缓慢或不转位1) 是否有转位信号输出2) 转位电磁阀断线或阀杆卡死3) 压力不够4) 转位速度节流阀是否卡死5) 凸轮轴压盖过紧6) 抬起液压缸体与转塔平面产生摩擦、研损7) 安装附具不配套c、 转塔转位时碰牙抬起速度或抬起延时时间短d、 转塔不正位1) 转位盘上的撞块与选位开关松动，使转塔到位时传输信号超期或滞后2) 上下联接盘与中心轴花键间隙过大产生位移偏差大，落下时易碰牙顶，引起不到位3) 转位凸轮与转位盘间隙过大4) 凸轮在轴上窜动5) 转位凸轮轴的轴向预紧力过大或有机械干涉e、 转塔转位不停1) 两计数开关不同时计数或复置开关损坏2) 转塔上的24V电源断线f、 转塔刀重复定位精度差1) 液压夹紧力不足2) 上下牙盘受冲击，定位松动3) 上下牙盘间有污物或滚针脱落在牙盘中间4) 转塔落下夹紧时有机械干涉（如夹铁屑）5) 夹紧液压缸拉毛或研损6) 转塔座落在二层滑板之上，由于压板和楔铁配合不牢产生运动偏大g、 刀具不能夹紧1) 风泵气压不足2) 增压漏气3) 刀具卡紧液压缸漏油4) 刀具松卡弹簧上的螺丝母松动h、 刀具夹紧后不能松开松锁刀的弹簧压力过紧i、 刀套不能夹紧刀具检查刀套上的调节螺母j、 机械手换刀速度过快气压太高或节流阀开口过大k、 换刀时找不到刀刀位编码用组合行程开关、接近开关等元件损坏、接触不好或灵敏度降低（4）液压与气动系统故障诊断a、液压泵不供油或油量不足1) 压力调节弹簧过松2) 流量调节螺钉调节不当，定子偏心方向相反3) 液压泵转向相反4) 油的粘度过高，使叶片运动不灵活5) 液压泵转速太低，叶片不能甩出6) 油量不足，吸油管露出油面吸入空气7) 吸油管堵塞8) 进油口漏气9) 叶片在转子槽内卡死b、液压泵有异常噪声或压力下降1) 油量不足，滤油器露出油面2) 吸油管吸入空气3) 回油管高出油面，空气进入油池4) 进油口滤油器容量不足5) 滤油器局部堵塞6) 液压泵转速过高或液压泵装反7) 液压泵与电动机联接同轴度差8) 定子和叶片磨损，轴承和轴损坏9) 泵与其他机械共振c、液压泵发热、油温过高1) 液压泵工作压力超载2) 吸油管和系统回油管距离太近3) 油箱油量不足4) 摩擦引起机械损失，泄漏引起容积损失5) 压力过高d、系统及工作压力低，运动部件爬行泄漏e、尾座顶不紧或不运动1) 压力不足2) 液压缸活塞拉毛或研损3) 密封圈损坏4) 液压阀断线或卡死5) 套筒研损f、导轨润滑不良1) 分油器堵塞2) 油管破裂或渗漏3) 没有气体动力源4) 油路堵塞g、滚珠丝杠润滑不良1) 分油管是否分油2) 油管是否堵塞 二 常见伺服系统故障及诊断a、伺服超差:机床的实际进给值与指令值之差超过限定的允许值.1) 检查CNC控制系统与驱动放大模块之间,CNC控制系统与位置2) 检测器之间,驱动放大器与伺服电机之间的边线是否正确、可靠3) 检查位置检测器的信号及相关的D/A转换电路是否有问题4) 检查驱动放大器电压是否有问题5) 检查电动机轴与传动机械间是否配合良好，是否有松动或间隙存在6) 检查位置环增益是否符合要求，若不符合要求对有关的电位器应予以调整b、机床停止时，有关进给轴振动1) 检查高频脉动信号并观察其波形及振幅，若不符合应调节有关电位器2) 检查伺服放大器速度环的补偿功能，若不符合应调节补偿用电位器3) 检查位置检测用编码盘的轴、联轴节、齿轮系是否啮合良好c、机床运行时声音不好，有摆动现象1) 检查测速发电机换向器表面是否光滑、清洁，电刷与换向器间是否接触良好2) 检查伺服放大器速度环的补偿功能，若不符合应调节补偿用电位器3) 检查伺服放大器位置环增益是否符合要求，若不符合要求对有关的电位器应予以调整4) 检查位置检测器与联轴节间的装配是否有松动5) 检查由位置检测器来的反馈信号的波形及D/A转换后的波形幅度d、飞车现象1) 位置传感器或速度传感器的信号反相，或者是电枢线接反了，即整个系统不是负反馈而变成正反馈了2) 速度指令给的不正确3) 位置传感器或速度传感器的反馈信号没有接或者是有接线断开4) CNC控制系统或伺服控制板有故障电源板有故障而引起的逻辑混乱e、所有的轴均不运动1) 用户保护性锁紧如急停制动,或有关运动的相应开关位置不正确2) 主电源熔丝断3) 由于过载保护用断路器动作或监控用继电器的触点未接触好f、电动机过热1) 滑板运行时摩擦力或阻力太大2) 热保护继电器脱扣,电流设定错误3) 励磁电流太低或永磁式电动机失磁时,为获得所需力矩也可引起电枢电流增高而使电动机发热4) 切削条件恶劣5) 运动夹紧/制动装置没充分释放6) 齿轮传动系损坏或传感器有问题7) 电机本身内部匝间短路而引起的过热8) 带风扇冷却的电动机,风扇坏g、机床定位精度不准1) 滑板运行时阻力太大2) 位置环的增益或速度环的低频增益太低3) 机械传动部分有反向间隙4) 位置环或速度环的零点平衡调整不合理5) 接地屏蔽不好或电缆布线不合理h、零件加工表面粗糙1) 检查测速发电机换向器的表面光滑状况及电刷的磨合状况2) 检查高频脉冲波形的振幅、频率、及滤波形状3) 检查切削条件是否合理，刀尖是否损坏4) 检查机械传动的反向间隙5) 检查位置检测信号的振幅6) 检查机床的振动状况如机床水平状态、地基、主轴旋转时有否振动等 三 数控机床PLC故障诊断的方法（1）根据报警信号诊断故障数控系统的故障报警信息，为用户提供排除故障的信息。（2）根据动作顺序诊断故障数控机床上刀具及托盘等装置的自动交换动作，都是按一定的顺序来完成因此，观察机械装置的运动过程，比较故障和正常时的情况，就可发现疑点，诊断出故障原因。（3）根据控制对象的工作原理诊断故障数控机床的PLC程序是按照控制对象的工作原理设计的，通过对控制对象工作原理的分析，结合PLC的I/O状态是诊断故障很有效的方法。（4）根据PLC的I/O状态诊断故障在数控机床中，输入/输出信号的传递，一般要通过PLC的I/O接口来实现，因此一些故障会在PLC的I/O接口通道上反映出来。数控机床的这个特点为故障诊断提供了方便。如果不是数控系统硬件故障，可以不必查看梯形图和有关电路图，通过查询PLC的I/O通常状态和故障状态来进行诊断。另外一种简单实用的方法，就是将数控机床的输入/输出状态列表，通过比较通常状态和故障状态，就能迅速诊断出故障部位。（5）通过PLC梯形图诊断故障根据PLC的梯形图来分析和诊断故障是解决数控机床外围故障的基本方法。如果采用这种方法诊断机床故障，首先应该查清机床的工作原理、动作顺序和连锁关系，然后利用CNC系统的自诊断功能或通过机外编程器，根据PLC梯形图查看相关的输入、输出及标志的状态，以确定故障原因。（6）动态跟踪梯形图诊断故障有些PLC发生故障时，查看输入/输出及标志状态均为正常，此时必须通过PLC动态跟踪，实时跟踪输入/输出及标志状态的瞬间变化。根据PLC动作原理作出诊断。综上所述，PLC故障诊断的要点是:要了解数控机床各部分检测开关的安装位置。如加工中心的刀库，机械手和回转工作台，数控车床的旋转刀架和尾架，机床的气、液压系统中的限位开关，接近开关和压力开关等，要清楚检测开关作为PLC输入信号的标志。要了解执行机构的动作顺序。如液压缸、气缸的电磁换向阀等，要清楚对应的PLC输出信号标志。要了解各种条件标志。如启动、停止、限位、夹紧和放松等标志信号借助编程器跟踪梯形图的动态变化，分析故障的原因，根据机床的工作原理作出正确的诊断。 第三章 数控机床常见故障诊断及维修实例（1）主轴出现噪声的故障维修故障现象：主轴噪声较大，主轴无载荷情况下，负载表指示超过40%。分析诊断：首先检查主轴参数设定，包括放大器型号、电动机型号及伺服增益等，在确认无误后，则将检查重点放在机械侧。发现主轴轴承损坏，经更换轴承后，在脱开机械侧的情况下检查主轴电动机旋转情况，发现负载表指示已正常但仍有噪声。随后，讲主轴参数00号设定为1，即让主轴驱动系统开环运行，结果噪声消失，说明速度检测元件有问题。经检查发现安装不正，调整位置之后再运行主轴电动机，噪声消失，机床能正常工作。（2）丝杠窜动引起的故障维修故障现象：TH6380卧式加工中心，启动液压后，手动运行Y轴时，液压自动中断，CRT显示报警，驱动失效，其他各轴正常。分析诊断：该故障涉及电气、机械、液压等部分。任一环节有问题均可导致驱动失效，因此检查的顺序大致如下。伺服驱动装置电动机及测量器件电动机与丝杠连接部分液压平衡装置开口螺母和滚珠丝杠轴承其他机械部分。检查驱动装置外部接线及内部元器件的状态良好，电动机与测量系统正常。拆下Y轴液压抱闸后情况同前，将电动机与丝杠的同步传动带脱离，手摇Y轴丝杠，发现丝杠上下窜动。拆开滚珠丝杠上轴承座正常。拆开滚珠丝杠下轴承座后发现轴向推力轴承的紧固螺母松动，导致滚珠丝杠上下窜动。由于滚珠丝杠上下窜动，造成伺服电动机转动带动丝杠空转约一圈。在数控系统中，当NC指令发出后，测量系统应有反馈信号，若间隙的距离超过了数控系统所规定的范围，即电动机空走若干个脉冲后光栅尺无任何反馈信号，则数控系统必报警，导致驱动失效，机床不能运行。拧好紧固螺母，滚珠丝杠不再窜动，则故障排除。（3）刀架、刀库、换刀装置的故障维修故障现象：某加工中心采用凸轮机械手换刀。换刀过程中，动作中断，发出2035号报警，显示机械手伸出故障。分析诊断：根据报警内容，机床是因为无法执行下一步“从主轴和刀库中拔出刀具”，而使换刀过程中断并报警。机械手未能伸出完成从主轴和刀库中拔刀动作，产生故障的原因可能有：“松刀”感应开关失灵。在换刀过程中，各动作的完成信号均由感应开关发出，只有上一动作完成后才能进行下一动作。第三步为“主轴松刀”，如果感应开关未发信号，则机械手“拔刀”就不会动作。检查两感应开关，信号正常。“松刀”电磁阀失灵。主轴的“松刀”，是由电磁阀接通液压缸来完成的。如电磁阀失灵，则液压缸未进油，刀具就“松”不了。检查主轴的“松刀”电磁阀，动作均正常。“松刀”液压缸因液压系统压力不够或漏油而不动作，或行程不到位。检查刀库松刀液压缸，动作正常。行程到位；打开主轴箱后罩，检查主轴松刀液压缸，发现已到达松刀位置，油压也正常，液压缸无漏油现象。机械手系统有问题，建立不起“拔刀”条件。其原因可能是电动机控制电路有问题。检查电动机控制电路系统正常。刀具是靠碟形弹簧通过拉杆和弹簧卡头将刀具柄尾端的拉钉拉紧的。松刀时，液压缸的活塞杆顶压顶杆，顶杆通过空心螺钉推动拉杆，一方面使弹簧卡头松开刀具的拉钉，另一方面又顶动拉钉，使刀具右移而在主轴锥孔中变“松”。主轴系统不松刀的原因可能有以下几点： 刀具尾部拉钉的长度不够，致使液压缸虽已运动到位，而仍未将刀具顶松 拉杆尾部空心螺钉位置起了变化，使液压缸行程满足不了“松刀”的要求 顶杆出了问题，已变形或磨损 弹簧卡头出故障，不能张开 主轴装配调整时，刀具移动量调的太小，致使在使用过程中一些综合因素导致不能满足“松刀”条件处理方法：拆下“松刀”液压缸，检查发现这一故障系制造装配时，空心螺钉的伸出量调的太小，故“松刀”液压缸行程到位，而刀具在主轴锥孔中“压出”不够，刀具无法取出。调整空心螺钉的“伸长量”，保证在主轴“松刀”液压缸行程到位后，刀柄在主轴锥孔中的压出量为0.4-0.5mm经以上调整后，故障可排除。 结 论 本文从数控机床故障的产生论述到数控机床故障的解决。可以清楚地知道数控机床是技术含金量很高的设备，在使用过程中要严格遵照使用要求。设备出现问题后，要及时冷静地进行故障诊断，寻找合适的方法解决问题。机床修理人员要注重实践，在实践中不断提高自己的水平，要多问、多阅读、多观察、多思考、多实践、多讨论交流、多总结。只有当自身的水平提高了，数控机床的修理过程才能更迅速，才能更好地提高工作效率，多创效益。 参考文献1.数控设备故障诊断与维修北京理工大学出版社 主编 蒋洪平 出版日期2006年8月2.数控机床常见故障快速处理86问机械工业出版社 主编 严峻 出版日期2009年4月3.数控机床故障诊断与维修华中科技大学出版社 主编 郑小年，杨克冲2005.94.机床数控原理与系统第2版，西北工业大学出版社 主编 王润孝，秦现生出版日期1997年6月图1 图1 数控机床故障规律曲线
