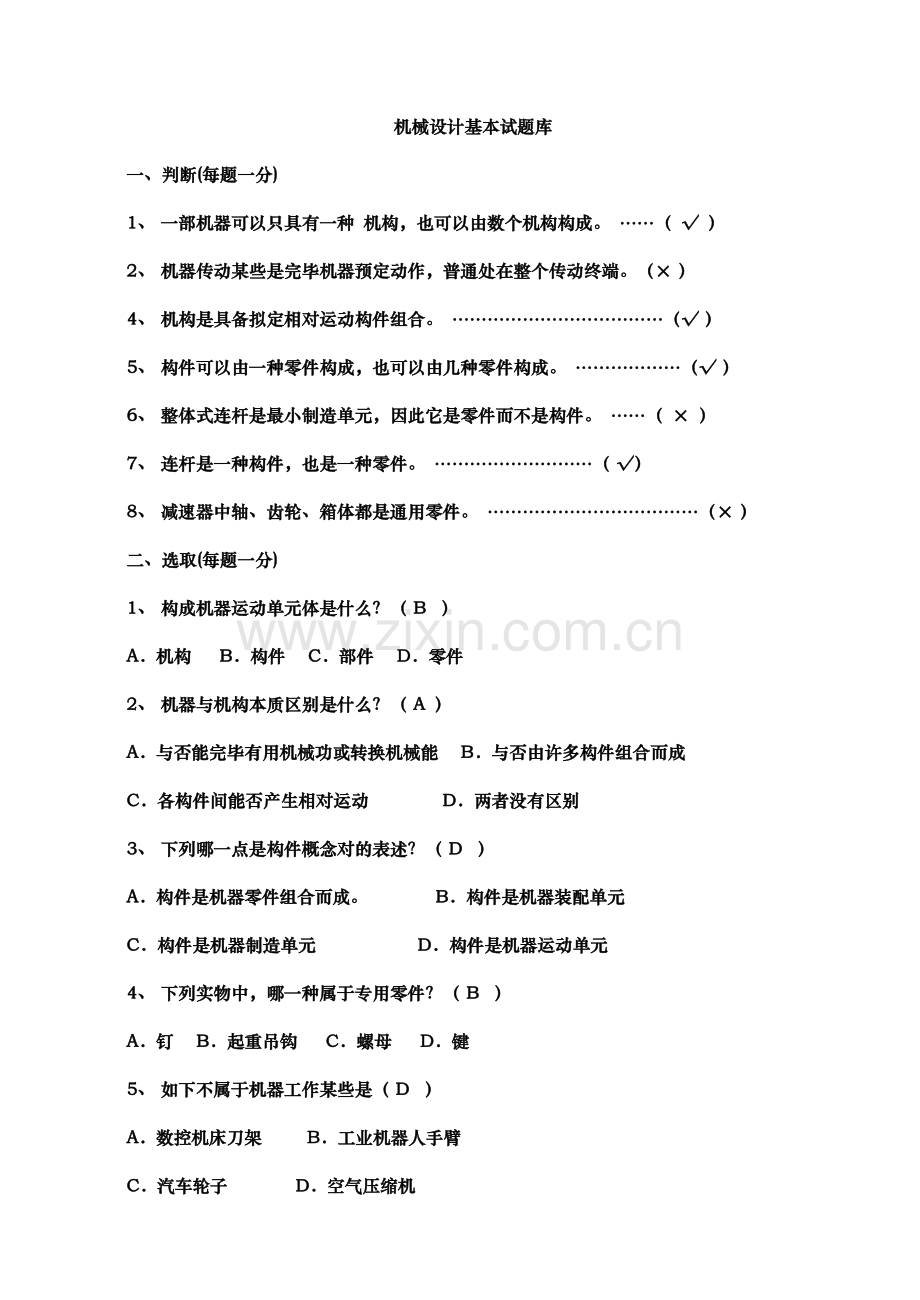

机械设计基本试题库
一、判断(每题一分)
1、 一部机器可以只具有一种 机构，也可以由数个机构构成。 ……（ √ ）
2、 机器传动某些是完毕机器预定动作，普通处在整个传动终端。（× ）
4、 机构是具备拟定相对运动构件组合。 ………………………………（√ ）
5、 构件可以由一种零件构成，也可以由几种零件构成。 ………………（√ ）
6、 整体式连杆是最小制造单元，因此它是零件而不是构件。 ……（ × ）
7、 连杆是一种构件，也是一种零件。 ………………………（ √）
8、 减速器中轴、齿轮、箱体都是通用零件。 ………………………………（× ）
二、选取(每题一分)
1、 构成机器运动单元体是什么？（ B ）
A．机构 B．构件 C．部件 D．零件
2、 机器与机构本质区别是什么？（ A ）
A．与否能完毕有用机械功或转换机械能 B．与否由许多构件组合而成
C．各构件间能否产生相对运动 D．两者没有区别
3、 下列哪一点是构件概念对的表述？（ D ）
A．构件是机器零件组合而成。 B．构件是机器装配单元
C．构件是机器制造单元 D．构件是机器运动单元
4、 下列实物中，哪一种属于专用零件？（ B ）
A．钉 B．起重吊钩 C．螺母 D．键
5、 如下不属于机器工作某些是（ D ）
A．数控机床刀架 B．工业机器人手臂
C．汽车轮子 D．空气压缩机
三、填空(每空一分)
1、 依照功能，一台完整机器是由（动力系统 ）、（执行系统 ）、（传动系统）、（操作控制系统）四某些构成。车床上主轴属于（ 执行）某些。
2、 机械中不可拆卸基本单元称为（零件 ），它是（ 制造 ）单元体。
3、 机械中制造单元称为（ 零件 ），运动单元称为（构件 ），装配单元称为（机构）。
4、 从（ 运动 ）观点看，机器和机构并无区别，工程上统称为（ 机械）。
5.机器或机构各某些之间应具备_相对__运动。机器工作时，都能完毕有用__机械功___或实现转换__能量___。
2 平面机构
一、填空题(每空一分)
2.两构件之间以线接触所构成平面运动副，称为 高 副，它产生 1 个约束，而保存 2 个自由度。
3.机构具备拟定相对运动条件是原动件数 等于 机构自由度。
4.在平面机构中若引入一种高副将引入___1__个约束，而引入一种低副将引入_2___个约束，构件数、约束数与机构自由度关系是 F=3n-2Pl-Ph 。
5.当两构件构成运动副后，仍需保证能产生一定相对运动，故在平面机构中，每个运动副引入约束至多为 2，至少为 1 。
6.在平面机构中，具备两个约束运动副是 低 副，具备一种约束运动副是 高 副 。
7.计算平面机构自由度公式为F= F=3n-2Pl-Ph ，应用此公式时应注意判断：A. 复合 铰链，B. 局部 自由度，C. 虚 约束。
二、选取题(每空一分)
1.有两个平面机构自由度都等于1，现用一种带有两铰链运动构件将它们串成一种平面机构，则其自由度等于 B 。
A. 0 B. 1 C. 2
2.在机构中原动件数目 B 机构自由度时，该机构具备拟定运动。
A. 不大于 B. 等于 C. 不不大于。
3.计算机构自由度时，若计入虚约束，则机构自由度就会 B 。
A. 增多 B. 减少 C. 不变。
4.构件运动拟定条件是 C 。
A. 自由度不不大于1 B. 自由度不不大于零 C. 自由度等于原动件数。
三、计算图示平面机构自由度。（机构中如有复合铰链，局部自由度,虚约束,予以指出。）(每题5分)
F=3×5-2×7=1 F=3×7-2×9-1=2
F=3×5-2×7=1 F=3×9-2×12-1×2=1
F=3×3-2×4=1 F=3×3-2×4=1 F=3×3-2×4=1
四.如图所示为一缝纫机下针机构， 试绘制其机构运动简图。(5分)
课本P51
三、平面连杆机构
一、填空：(每空一分)
1.平面连杆机构由某些刚性构件用_转动___副和_移动___副互相联接而构成。
2. 在铰链四杆机构中，能作整周持续旋转构件称为__曲柄_____，只能来回摇晃某一角度构件称为__摇杆_____，直接与连架杆相联接，借以传动和动力构件称为_连杆______。
3. 图1-1为铰链四杆机构，设杆a最短，杆b最长。试用符号和式子表白它构成曲柄摇杆机构条件：
（1）___a+b≤c+d_____。
（2）以__b或d__为机架，则__a__为曲柄。
4.在图示导杆机构中，AB为积极件时，该机构传动角值为 90 。
5.在摆动导杆机构中，导杆摆角ψ=3 0°，其行程速度变化系数K值为 1.4 。
6.铰链四杆机构具备急回特性时其极位夹角θ值 ＞0 ，对心曲柄滑块机构θ值 ＝0 ， 因此它 无 急回特性，摆动导杆机构 有 急回特性。
7.当四杆机构压力角α=90°时，传动角等于 0 ，该机构处在 死点 位置。
8.一对心式曲柄滑块机构，若以滑块为机架，则将演化成 定块 机构。
二、选取题：(每空一分)
1．在曲柄摇杆机构中，只有当 C 为积极件时，才会浮现“死点”位置。
A.连杆 B.机架 C.摇杆 D．曲柄
2．绞链四杆机构最短杆与最长杆长度之和，不不大于别的两杆长度之和时，机构 B
A.有曲柄存在 B.不存在曲柄
C. 有时有曲柄，有时没曲柄 D. 以上答案均不对
3．当急回特性系数为 C 时，曲柄摇杆机构才有急回运动。
A. K＜1 B. K＝1
C. K＞1 D. K＝0
4．当曲柄极位夹角为 D 时，曲柄摇杆机构才有急回运动。
A.θ＜0 B.θ=0
C. θ≦0 D. θ﹥0
5．当曲柄摇杆机构摇杆带动曲柄运动对，曲柄在“死点”位置
瞬时运动方向是。 （ C ）
A.按原运动方向 B.反方向
C.不拟定 D. 以上答案均不对
6．曲柄滑决机构是由 A 演化而来。
A. 曲柄摇杆机构 B.双曲柄机构
C.双摇杆机构 D. 以上答案均不对
7．平面四杆机构中，如果最短杆与最长杆长度之和不大于或等于
别的两杆长度之和，最短杆为机架，这个机构叫做 B 。
A.曲柄摇杆机构 B.双曲柄机构
C.双摇杆机构 D. 以上答案均不对
8．平面四杆机构中，如果最短杆与最长杆长度之和不不大于别的两杆长度之和，最短杆为连杆，这个机构叫做 A 。
A.曲柄摇杆机构 B.双曲柄机构
C.双摇杆机构 D. 以上答案均不对
9． B 能把转动运动转变成往复摆动运动。
A.曲柄摇杆机构 B.双曲柄机构
C.双摇杆机构 D．摆动导杆机构
10. C 能把转动运动转换成往复直线运动，也可以把往复直线运动转换成转动运动。
A.曲柄摇杆机构 B.双曲柄机构
C.双摇杆机构 D．曲柄滑决机构
11.设计连杆机构时，为了具备良好传动条件，应使 A 。
A.传动角大某些，压力角小某些 B.传动角和压力角都小某些 C.传动角和压力角都大某些。
12.在曲柄摇杆机构中，当摇杆为积极件，且D 处在共线位置时，机构处在死点位置。
A.曲柄与机架 B.曲柄与连杆 C.连杆与摇杆
13.在摆动导杆机构中，当曲柄为积极件时，其传动角 A 变化。
A.是由小到大 B.是由大到小 C.是不。
14.下图所示摆动导杆机构中，机构传动角是 B 。
A.角A B.角B D.0° E.90°。
15.压力角是在不考虑摩擦状况下作用力和力作用点 B 方向所夹锐角。
A.法线 B.速度 C.加速度 D.切线。
16.为使机构具备急回运动，规定行程速比系数 B 。
A.K=1 B.K>1 C.K<1
17.铰链四杆机构中存在曲柄时，曲柄 B 是最短构件。
A.一定 B.不一定 C.一定不
三、判断题(每空一分)
1、铰链四杆机构依照各杆长度，即可判断其类型。 （× ）
2、铰链四杆机构中,传动角越小,机构传力性能越好。 （× ）
3、四杆机构死点位置即为该机构最小传动角位置。 （√ ）
4、极位角越大，机构急回特性越明显。 （√ ）
5、极位角就是从动件在两个极限位置夹角。 （× ）
四、计算题（5分）
图示为一铰链四杆机构，已知各杆长度：LAB=10cm，LBC=25cm,LCD=20cm,LAD=30cm。当分别固定构件1、2、3、4机架时，它们各属于哪一类机构？
该机构满足杆长之和条件
AB为机架时，双曲柄机构
AD或BC为机架时，曲柄摇杆机构
CD为机架时，双摇杆机构
第四章 凸轮机构
一、填空题(每空一分)
1.凸轮机构重要是由_凸轮__、_从动件___和固定机架三个基本构件所构成。
2.按凸轮外形，凸轮机构重要分为_盘形__、_移动__凸轮等基本类型。
3.从动杆与凸轮轮廓接触形式有_尖顶__、_滚子__和平底、球面底四种。
4.以凸轮理论轮廓曲线最小半径所做圆称为凸轮__基圆__。
5.凸轮理论轮廓曲线上点某点法线方向(即从动杆受力方向）与从动杆速度方向之间夹角称为凸轮在该点_压力角___。
6.随着凸轮压力角α增大，有害分力F2将会_增大__而使从动杆自锁“卡死”，普通对移动式从动杆，推程时限制压力角α。
7.等速运动凸轮在速度换接处从动杆将产生__刚性_冲击，引起机构强烈振动。
二、选取题：(每空一分)
1. A 对于较复杂凸轮轮廓曲线，也能精确地获得所需要运动规律。
A.尖顶式从动杆 B.滚子式从动杆
C.平底式从动杆 D. 以上均不对
2． A 可使从动杆得到较大行程。
A.盘形凸轮机构 B.移动凸轮机构
C.圆柱凸轮机构 D. 以上均不对
3.理论廓线相似而实际廓线不同两个对心直动滚子从动件盘形凸轮机构，其从动件 运动规律 A 。
A.相似 B.不相似。
4.对于转速较高凸轮机构，为了减小冲击和振动，从动件运动规律最佳采用 C 运动规律。
A.等速 B.等加速等减速 C.正弦加速度。
5.凸轮机构中从动件作等加速等减速运动时将产生 B 冲击。它合用于 E 场合。
A.刚性 B.柔性 C.无刚性也无柔性 D.低速 E.中速 F.高速
6.滚子从动件盘形凸轮机构滚子半径应 B 凸轮理论廓线外凸某些最小曲率半径。
A.不不大于 B.不大于 C.等于
7.直动平底从动件盘形凸轮机构压力角 A 。
A.永远等于 B.等于常数 C.随凸轮转角而变化
四、已知凸轮机构如图，在图上标注出： （5分）
· A点压力角αA，并量出其值
· 凸轮从图示位置转过90°后压力角α
第五章 其她惯用机构
一、判断题：
1．单向间歇运动棘轮机构，必要要有止回棘爪。 √
2．棘轮机构和槽轮机构积极件，都是作往复摆动运动。 ×
3．槽轮机构必要有锁止圆弧。 √
4．止回棘爪和锁止圆弧作用是相似。 √
5．摩擦式棘轮机构是“无级”传动。 √
6．槽轮机构运动系数τ恒不大于0.5. ×
7．棘轮机构运动平稳性差，而槽轮机构运动平稳性好。 √
二、选取题：
1． B 当积极件作持续运动时，从动件可以产生周期性时停、时动运动。
A.只有间歇运动机构，才干实现 B.除间歇运动机构外，其她机构也能实现
C. 只有齿轮机构，才干实现 D. 只有凸轮机构，才干实现
2．棘轮机构积极件是 B 。
A.棘轮 B.驱动棘爪 C.止回棘爪 D. 以上均不是
3．若使槽轮机构τ增大，需要_ A _.
A.增长销数 B.减少径向槽数 C.加快拔盘转速 D.以上均不是
第六章 齿轮传动
圆锥齿轮传动
一、填空：
1．渐开线上各点压力角等于________；越远离基圆，压力角越_大___；基圆压力角等于_____0______。
2．把齿轮某一圆周上比值Pk/л规定为原则值并使该圆上压力角也为原则值，这个圆称为 分度圆 。
3．如果分度圆上压力角等于 20 ，模数取是 原则值 ，齿顶高系数和顶隙系数均为原则值，齿厚和齿间宽度 相等 齿轮，就称为原则齿轮。
4．已知一原则直齿圆柱齿轮Z=30，h=22.5，m=____10______，da=_____320______。
5．原则斜齿轮对的啮合条件是：__mn1= mn2,_ αn1=_αn2_,β1=-β2__。
6．直齿圆锥齿轮对的啮合条件是：_ m1=m2,α1=_α2_。
7．直齿圆柱齿轮在传动中，齿形上所受正压力可分解成__圆周___力，_径向___力。
8.渐开线原则直齿圆柱齿轮持续传动条件是： 重叠度不不大于等于1 。
9.在一对互相啮合传动齿轮中，小齿轮工作次数多，考虑两轮使用寿命大体接近，往往使小齿轮齿面硬度比大齿轮 大 。
10.当一对外啮合渐开线直齿圆柱原则齿轮传动啮合角在数值上与分度圆压力角相等时，这对齿轮中心距为 。
11.按原则中心距安装渐开线直齿圆柱原则齿轮，节圆与 分度圆 重叠，啮合角在数值上等于 分度圆 上压力角。
12.相啮合一对直齿圆柱齿轮渐开线齿廓，其接触点轨迹是一条 直 线。
13.原则直齿圆柱齿轮不发生根切至少齿数为 17 。
二、判断题：
1．模数没有单位，只有大小。 （ × ）
2．齿轮原则压力角和原则模数都在分度圆上。 （ √ ）
3．单个齿轮既有分度圆，又有节圆。 （ × ）
4．斜齿轮具备两种模数，其中以端面模数作为原则模数。 （ × ）
5．原则直齿圆锥齿轮，规定以小端几何参数为原则值。 （ × ）
6.原则直齿圆柱齿轮传动实际中心距恒等于原则中心距。 (× )
7.所谓直齿圆柱原则齿轮就是分度圆上压力角和模数均为原则值齿轮。 (× )
8.变位系数 渐开线直齿圆柱齿轮一定是原则齿轮。 ( √ )
三、选取题：
1．渐开线上任意一点法线必_____B____-基圆。
A.交于 B.切于 C.没关系
2．原则渐开线齿轮，影响齿轮齿廓形状是______A_______。
A.齿轮基圆半径 B.齿轮分度圆半径 C.齿轮节圆半径 D.齿轮任意圆半径
3．一对渐开线齿轮持续传动条件为： A
A.ε≥1 B.ε≥2 C.ε≤1 D.ε≥1.3
4．渐开线上各点压力角 B ，基圆上压力角 D 。
A.相等 B.不相等
C.不等于零 D．等于零
5．对于齿数相似齿轮，模数越大 ，齿轮几何尺寸和齿轮承载能力 A 。
A. 越大 B.越小 C.不变化
6．斜齿轮有规定以 A 为原则值。
A.法面模数 B.端面模数 C. 法面模数或端面模数 D. 以上均不是
7．斜齿轮规定以 A 为原则值。
A.法面压力角 B.端面压力角 C. 齿顶压力角 D. 齿根压力角
8．原则斜齿圆柱齿轮内啮合对的啮合条件是 A 。
A. m =m =mn ,α =α =αn ，β =β
B. m =m =m , α =α =α , h =h
C. m =m =m , α =α =α , β =β
D. m =m =m , αn1=αn2=α , -β =β
9．原则直齿圆锥齿轮规定它 B 几何参数为原则值。
A. 小端 B.大端 C.小端或大端
10.正常原则直齿圆柱齿轮齿根高 B 。
A.与齿顶高相等 B.比齿顶高大 C.比齿顶高小 D.与齿顶高相比，也许大也也许小
11.一对原则直齿园柱齿轮传动，模数为2mm，齿数分别为20、30，则两齿轮传动中心距为 C 。
A.100 mm B.200 mm C.50mm D.25 mm
12. 一对齿轮要对的啮合，它们___D___必要相等。
A.直径 B.宽度 C.齿数 D.摸数
13. 一原则直齿圆柱齿轮齿距Pt=15.7mm,齿顶圆直径D０＝400mm,则该齿轮齿数为___C___。
A. 82 B. 80 C. 78 D.76
14．对齿面硬度HB≤350闭式齿轮传动，重要失效形式是___B____。
A.轮齿疲劳折断 B.齿面点蚀 C.齿面磨损 D.齿面胶合 E.齿面塑性变形
15．开式齿轮传动重要失效形式是___C____。
A.轮齿疲劳折断 B.齿面点蚀 C.齿面磨损D.齿面胶合 E.齿面塑性变形
16. 对于齿面硬度HB≤350闭式齿轮传动，设计时普通__A___。
A.先按接触强度条件计算B.先按弯曲强度条件计算C.先按磨损条件计算 D.先按胶合条件计算
17. 对于开式齿轮传动，在工程设计中，普通___D___。
A.按接触强度计算齿轮尺寸，再验算弯曲强度
B.按弯曲强度计算齿轮尺寸，再验算接触强度
C.只需按接触强度计算
D.只需按弯曲强度计算
18. 在计算齿轮弯曲强度时，把齿轮看作一悬臂梁，并假定所有载荷作用于轮齿__A____，以这时齿根弯曲应力作为计算强度根据。
A.齿根处B.节圆处 C齿顶处
19. 选取齿轮构造形式（实心式、辐板式、轮辐式）和毛坯获得办法（棒料车削，锻造、模压和锻造等），与___B____关于。
A.齿圈宽度B.齿轮直径 C.齿轮在轴上位置 D.齿轮精度
四、计算题（5分）
1．有一原则渐开线直齿圆柱齿轮，已知：m=4，齿顶圆直径da=88，
试求：(1)齿数Z=？（2）分度圆直径d=？（3）齿全高h=？（4）基圆直径db=？
解：(1)由得88=4（z+2）；z=20
(2)d=mz=4×20=80
(3)h=2.25m=2.25×4=9
（4）db=mzcosα=4×20cos20=75.2
五、分析题
图示斜齿圆柱齿轮传动，按Ⅱ轴轴向力平衡原则，拟定齿轮3、4旋向。判断齿轮1、4受力方向（各用三个分力标在图上）（5分）
第八章 蜗杆传动
一、选取题：
1.蜗杆头数 A 则传动效率高。
A.多 B.少 C. 与头数无关
2．在蜗杆传动中，蜗杆 A 模数和蜗轮端面模数应相等，并为原则值。
A.轴面 B.法面 C.端面 D. 以上均不对
3．当蜗杆头数Z 拟定后，直径系数q越小，则螺旋升角 A ，效率越大。
A.越大 B.越小 C.越高 D. 越低
4．对普通蜗杆传动，重要应当计算 A 内各几何尺寸。
A. 中间平面 B.法向面 C.端面 D. 以上均不是
5．当传动功率较大，为提高效率，蜗杆头数可以取 C 。
A. Z =1 B. Z =2 ～ 3 C. Z =4
6．蜗杆传动 A 自锁作用。
A.具备 B.不具备 C. 有时有 D. 以上均不是
7．蜗杆传动与齿轮传动相比，效率 B 。
A.高 B.低 C. 相等 D. 以上均不是
二、判断题
1．蜗杆传动普通用于传递大功率、大传动比。 （ × ）
2．蜗杆传动通惯用于减速装置。 （ √ ）
3．蜗杆传动效率与其头数无关。 （ × ）
4．蜗杆导程角γ越大，传动效率越高。 （ √ ）
三、分析题
1、如图所示蜗杆传动，已知蜗杆螺旋线旋向和旋转方向，试求蜗轮转向。（5分）
2．如图所示，已知输出轴上锥齿轮Z4转向n4，为了使中间轴Ⅱ上轴向力能抵消一某些，试求：再图上标出各轮转向。判断蜗杆传动螺旋角方向（蜗杆、蜗轮）蜗杆、蜗轮所受各力方向以及锥齿轮Z3所受轴向力方向。（规定标在图上或另画图表达） （5分）
蜗杆右旋
第九章 齿轮系
一、判断题
1、平面定轴轮系中各圆柱齿轮轴线互相平行。 （ √ ）
2、行星轮系中行星轮即有公转又有自转。 （ √ ）
3、平面定轴轮系传动比有正负。 （ √ ）
4、惰轮不但能变化轮系齿轮传动方向并且能变化传动比。 （× ）
二、计算题（每题5分）
1、 图示为滚齿机滚刀与工件间传动简图，以知各轮齿数为：Z1=35,z2=10,Z3=30,z4=70,Z5=40,Z6=90,Z7=1,Z8=84.求毛坯回转一转时滚刀轴转数。
解：
答：毛坯回转一周滚刀轴转126转。
2、Z1=15，Z2=25，Z3=20，Z4=60。n1 =200r/min（顺时针）n4=50r/min（顺时针）试求H转速。
解：1、4为太阳轮,2、3为行星轮，H为行星架
H转速为75r/min，顺时针方向。
3、已知轮系中各齿轮齿数分别为Z1=20、Z2=18、Z3=56。求传动比i1H。
解：1-3为太阳轮，2为行星轮，H为行星架
第十章 带传动
一、填空题：
1.由于带弹性引起和带轮之间相对滑动称为__弹性__滑动。
2.按传动原理带传动分为__摩擦带传动__和__啮合带传动___。
3.摩擦带传动失效形式有___打滑____和__疲劳失效___。
二、判断题：
1．带传动中紧边与小轮相切处，带中应力最大。 （√）
2．带速越高,带离心力越大,不利于传动。 （√）
3．在多级传动中,常将带传动放在低速级。 （√）
4．中心距一定，带轮直径越小，包角越大。 （×）
5．带传动从动轮圆周速度低于积极轮圆周速度因素是带弹性打滑。 （√）
三．选取题
1．带传动中传动比较精确是____D_____.
A.平带 B.V带 C.圆带 D.同步带
2．平带传动，是依托 C 来传递运动。
A.主轴动力 B.积极轮转矩 C.带与轮之间摩擦力 D.以上均不是
3．三角带型号和 A ，都压印在胶带外表面，
A.计算长度 B.原则长度 C.假想长度 D.实际长度
4.如图所示是三角带在轮槽对的安装位置是 A 。
5. 为使三角带两侧工作面与轮槽工作面能紧密贴合，轮槽夹
角θ必要比40°略 B
A.大某些 B.小一点 C. 同样大 D.可以随便
6. 带传动采用张紧轮目是＿D 。
A.减轻带弹性滑动 B.提高带寿命
C.变化带运动方向 D.调节带初拉力
7. 与齿轮传动和链传动相比，带传动重要长处是 A＿。
A.工作平稳，无噪音 B.传动重量轻
C.摩擦损失小，效率高 D.寿命较长
第十一章 链传动
一、判断题：
1．链传动平均传动比是常数，而瞬时转动比是变化。 （√）
2．链转动平均传动比是不变，它值і12=d2/d1=Z2/Z1 （×）
3 链传动中,节距p增大则传动能力也增大,因此在设计中应尽量取较大p值。（×）
4. 水平安装链传动中,紧边宜放在上面。 （√）
5. 张紧轮应设立在松边。 （√）
6．链轮惯用齿形有：双圆弧齿形和三圆弧始终线齿形。 （√）
四、链传动布置如图所示，小链轮为积极轮，试在图上标出其对的转动方向。（5分）
第十二章 第十三章 轴及轴毂联接
一、填空题；
1.轴依照其受载状况可分为：__心轴__、_转轴___、_传动轴___。
3.重要承受弯矩，应选__心 _轴；重要承受转矩，应选__传动__轴；既承受弯矩，又承受转矩应选___转_轴。
4.平键联结可分为__普通平键连接__、___导向键连接__、_滑键连接___等。
5.键连接可分为__平键连接__、_半圆键连接__、__楔键连接__、__切向键连接_。
二、选取题：
1.平键工作以__B__为工作面。
A.顶面 B.侧面 C.底面 D.都不是
2.半圆键工作以___B_为工作面。
A.顶面 B.侧面 C.底面 D.都不是
3.楔键工作以____AC________为工作面。
A.顶面 B.侧面 C.底面 D.都不是
4．机器零、部件在装拆时，不得损坏任何某些。并且经几次装拆仍能保持该机器性能联接叫 A
A.可拆联接 B.不可拆联接 C. 焊接 D. 以上均不是
5．机械静联接多数属于 A 。
A.可拆联接 B.不可拆联接 C. 焊接 D. 以上均不是
6．键联接、销联接和螺纹联接都属于 A 。
A.可拆联接 B.不可拆联接 C. 焊接 D. 以上均不是
7．楔键联接对轴上零件能作周向固定，且 B 。
A.不能承受轴向力 B.只能承受单向轴向力 C. 不能承受径向力 D. 以上均不是
8． A 联接轴与轴上零件对中性好用于高速精密传动。
A.紧键 B.松键 C. 高速精密 D. 以上均不是
9．依照平键 C 不同，分为A.B.C型。
A.截面形状 B.尺寸大小 C. 头部形状 D. 以上均不是
四、（10分）
1、图示轴构造1、2、3处有哪些不合理地方？用文字阐明。
解：1处轴环高度超过了轴承内圈高度
2处轴头长度不不大于轮毂宽度，且套筒高度要不大于轴承内圈高度
3处没留退刀槽
2、下图为斜齿轮、轴、轴承组合构造图。齿轮用油润滑，轴承用脂润滑，编写序号列出图中各设计错误，并指出设计错误因素。（注：不必改正）（找出5处错误）
7
4
6
5
3
2
1
1处应加垫圈
2处轴环高度高于轴承内圈高度
3处轴头长度不不大于轮毂宽度
4处套筒高度高于轴承内圈
5处键槽位置应和前一键槽在同一母线上
6处联轴器太短。
7处应开梯形槽
十四章 轴承
一、填空
1、滚动轴承代号6208中，6指 深沟球轴承 ，2指 直径系列为2 ，08指 内径为40mm 。
2、载荷小而平稳、转速高传动，采用 秋 轴承较适当。
3、向心轴承重要承受 径向 载荷。
4、推力轴承重要承受 轴向 载荷。
5、轴瓦有 整体式 、 剖分 式两种。
6、轴承代号7208AC中AC表达 。
7、液体润滑轴承分为 静压滑动轴承 和 动压滑动轴承 两钟。
8．滑动轴承摩擦状态有 干摩擦、边界摩擦、完全液体摩擦 。
五、计算题（每题10分）
S1
S2
1．如图所示，已知轴承载荷平稳，再室温下工作，转速n=1000r/min，试计算此对轴承当量载荷P1、P2。7208AC轴承，S=0.7Rs，e=0.7，A/R>e时，x=0.41，y=0.85，A/R≤e
时，x=1，y=0
解：
1、计算轴承轴向力
派生力
S1=0.7R1=0.7×200=140N
S2=0.7R2=0.7×100=70N
Fa=0
∵S1> S2
∴轴左移，轴承2被压紧A2= S1=140N
轴承1被放松A1= S1=140N
2、计算当量动载荷
A1/ R1=140/200=0.7=e
x1=1，y1=0
A2/ R2=140/100=1.4
x2=0.41，y2=0.85
取fp=1.0
则P1=fp（x1 R1+ y1 A1）
=200N
P2=fp（x2 R2+ y2 A2）
=160N
2、如图所示为某机械中积极轴，拟用一对角接触球轴承支承。初选轴承型号为7211AC。已知轴转速n=1450r/min，两轴承所受径向载荷分别为Fr1=3300N，Fr2=1000N，轴向载荷FA=900N，轴承在常温下工作，运转时有中档冲击，Cr=50500N
圆锥滚子轴承
角接触球轴承
70000C（α=150）
70000AC（α=250）
70000B（α=400）
FS=Fr/（2Y）
FS=e Fr
FS=0.68 Fr
FS=1.14 Fr
轴承类型
Fa/Co
e
Fa/Fr＞e
Fa/Fr≤e
X
Y
X
Y
角接触秋轴承
α=250
—
0.68
0.41
0.87
1
0
α=400
—
1.14
0.35
0.57
1
0
载荷系数fp
载荷性质
无冲击或轻微冲击
中档冲击
强烈冲击
fp
1.0～1.2
1.2～1.8
1.8～3.0
解
1． 计算轴承轴向力Fa1、Fa2
由表查得7211AC轴承内部轴向力计算公式为 Fs=0.68Fr ，故有：
Fs1=0.68 Fr1=0.68×3300N=2244N
Fs2=0.68
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
