栋栋施工升降机基础施工方案.doc

第一章 编制依据
1.1施工组织设计
施工组织设计名称
编 号
编制日期
新兴·都市森林一期11#栋施工组织设计

1.2施工图
图 纸 名 称
编 号
出图日期
新兴·都市森林一期11#栋 建筑图

新兴·都市森林一期11#栋 结构图

1.3施工规程、规范
类别
名 称
编 号
国家
建筑施工扣件式钢管脚手架安全技术规范
JGJ 130-2023
建筑结构荷载规范
GBJ 50009-2023
冷弯薄壁型钢结构技术规范
GBJ 500018-2023
施工升降机
GB/T 10054-2023
施工升降机安全规则
GB10055-1996
建筑地基基础设计规范
GB50007-2023
混凝土结构设计规范
GB 50010-2023
行 业
建筑机械使用安全技术规程
JGJ33-2023
地方
建筑施工高处作业技术规范
JGJ80-91

1.4重要标准图集
类别
名 称
编 号
国家
混凝土结构施工图平面整体表达方法制图规则和构造详图
03G101-1
混凝土结构施工图平面整体表达方法制图规则和构造详图
03G101-2
混凝土结构施工图平面整体表达方法制图规则和构造详图
04G101-3

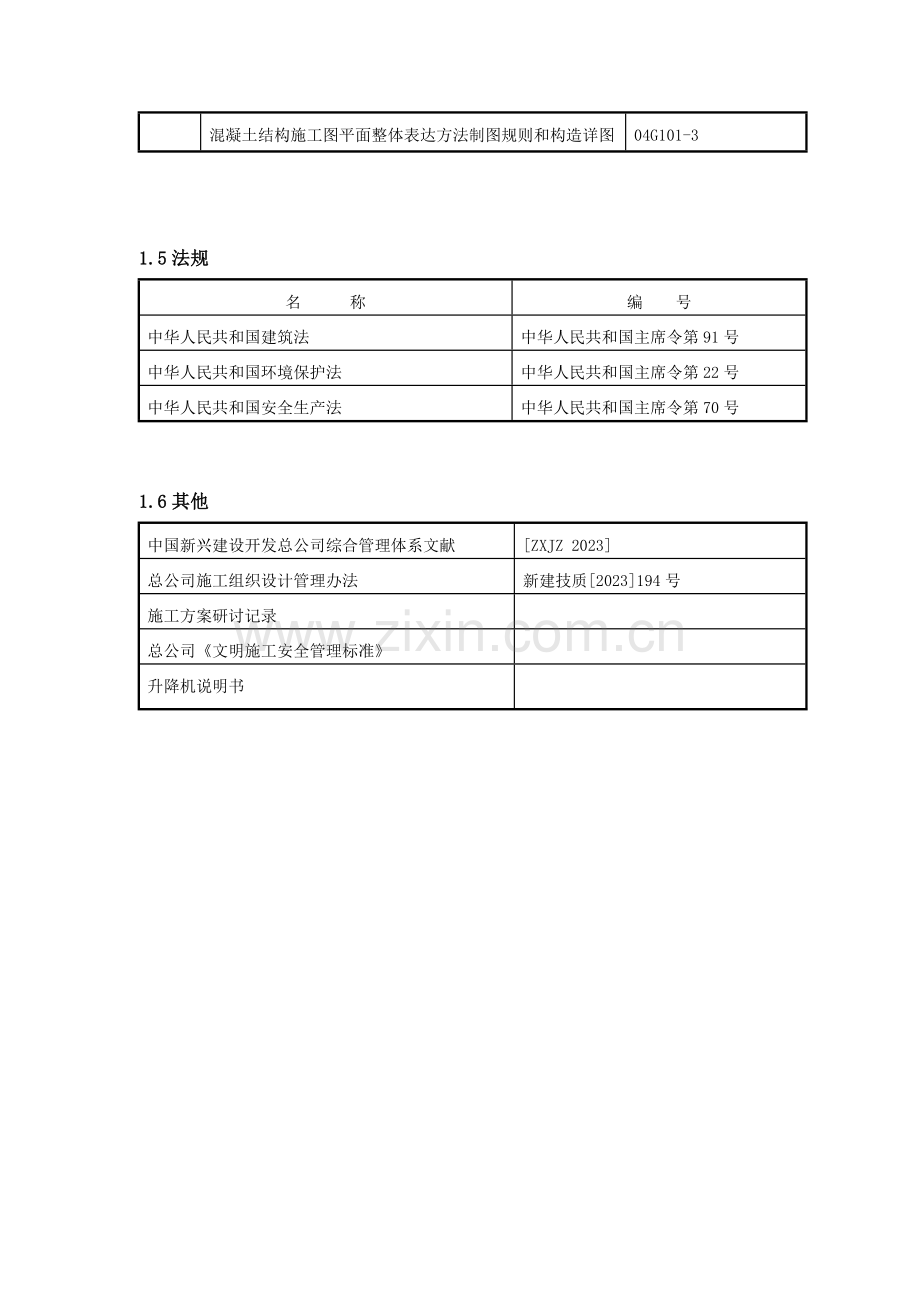

1.5法规
名 称
编 号
中华人民共和国建筑法
中华人民共和国主席令第91号
中华人民共和国环境保护法
中华人民共和国主席令第22号
中华人民共和国安全生产法
中华人民共和国主席令第70号

1.6其他
中国新兴建设开发总公司综合管理体系文献
[ZXJZ 2023]
总公司施工组织设计管理办法
新建技质[2023]194号
施工方案研讨记录

总公司《文明施工安全管理标准》

升降机说明书

第二章 工程概况
2.1 工程简介
本项目位于长沙市岳麓区金星大道与茶子山路交汇处。西邻卓越蔚蓝海岸住宅区，南隔规划路接至安顿区，东望八方生态公园基地，北向高出茶山路6-7米不等，东边高出城市道路(金星大道)10米左右。新兴·都市森林一期工程总用地面积97150 ㎡，有效用地面积为68277.15 ㎡，共有11栋建筑物，新兴·都市森林一期11#栋为一类高层住宅，耐火等级为一级，结构为剪力墙结构体系地上32层，首层设架空层，本栋住宅总建筑面积为30886.04㎡详情如下表所示：
工 程 简 况 表 2.1-1
项 目
内 容
工程名称
新兴·都市森林一期11#栋
地理位置
长沙市岳麓区金星大道与茶子山路交汇处
建设单位
长沙国泰房地产开发有限公司
勘察单位
中国有色金属工业长沙勘探设计研究院
设计单位
湖南省建筑设计院
监理单位
湖南省建设工程项目
质量监督单位
长沙市质量监督站
施工单位
中国新兴建设开发总公司长沙分公司
协议工期
638d
资金来源
建设单位自筹
协议承包范围
施工图纸中所涉及的所有内容
协议质量目的
合格
2.2建筑设计概况

序号
项 目
内 容
1
建 筑
功 能
地下部分
战时人防三区
地上部分
首层为架空层、1-31层为住宅
2
建 筑特 点
结构类型新奇，外观美观大方

3
建 筑面 积
建筑面积为30886.04㎡
4
建 筑
标 高
地下±0.00m=66.80m、地上±0.00m=64.85m

5
建 筑
高 度
总 高
101.20m
檐高
58.60m
6
建筑基底
标高

标高
59.3m
6
层 数
地下负一层，地上32层（涉及首层架空层）
7
建筑物防火等级
二级
8
建 筑
层 高
地下负一层
5.2m
架空层
5.2m
标准层
2.9m
9
内外墙砌 体
本工程结构为框架剪力墙结构，非承重外墙除特殊标注外均为240厚烧结粘土多孔砖，非承重内墙均为200厚加气混凝土空心砌块，卫生间、厨房隔墙为120厚烧结粘土多孔砖。
10
外装修
面 砖
11
室 内
装 修

公共走道
及楼梯间

顶 棚
工 程
钢筋混凝土板地面清理干净；7厚1：1：4水泥石灰砂浆；5厚1：0.5：3水泥石灰砂浆；清理基层；满刮腻子一遍；刷底漆一遍；乳胶漆二遍。
楼地面
工 程
花岗石地面、水磨石楼面、玻化砖楼面、抛光砖地面、细石混凝土地面。钢筋混凝土楼板清理干净；素水泥浆结合层一遍；20厚1：4干硬性水泥砂浆；8～10厚陶瓷地砖铺实拍平，水泥浆擦缝（面砖规格为300×300）。
墙 面
工 程
15厚1：1：6水泥石灰砂浆；5厚1：0.5：3水泥石灰砂浆；清理基层；满刮腻子一遍；刷底漆一遍；乳胶漆二遍。
卫生间
墙面及顶 棚
20厚1：2.5水泥砂浆内加5%防水剂抹面
室内其它房间
顶 棚
钢筋混凝土板地面清理干净；7厚1：1：4水泥石灰砂浆；5厚1：0.5：3水泥石灰砂浆。
墙 面
刷素水泥浆一遍（内掺水重3～5%白乳胶）；15厚2：1：8水泥石灰砂浆，分两次抹灰；5厚1：2水泥砂浆。
门 窗 工 程
本工程门窗选用铝合金框，所有住宅外墙门窗均为深蓝色铝合金单框普通中空玻璃窗（6+9A+6）。
夹板门、多功能门、实木门、双层玻璃门
栏 杆
深蓝色铝合金栏杆玻璃栏板
12
防 水
工 程
卫生间、阳台
1.5厚聚氨酯防水涂料，阳台涂至侧墙上300高，
卫生间涂至1500高处。
屋 面
SBS3+3厚卷材防水
楼面穿孔处必须预埋套管并用防水油膏填实
13
屋 面
工 程
保温平屋面
第1层：C30砼，厚度40mm，内配双向直径为4mm的一级钢筋，间距为150.
第2层：350号油毡一层
第3层：挤塑聚苯板，厚度40mm。
第4层：卷材防水层。
第5层：水泥砂浆找平，厚度为20mm。
第6层：加气混凝土碎渣找坡，最薄处20mm。
第7层：钢筋混凝土板，厚度为120mm。
第8层：石灰、水泥、砂、砂浆，厚度20mm。
14
外墙保温
外墙内保温，膨胀玻化微珠保温砂浆30厚

2.3结构设计概况

序号
项 目
内 容
1
结构
形式
基础结构形式
人工挖孔混凝土灌注桩-承台基础
主体结构形式
剪力墙结构
屋盖结构形式
现浇钢筋混凝土屋盖
楼梯结构形式
板式楼梯
2
地基
持力层以下土质类别
本工程持力层为中风化泥质板岩
桩端地基承载力
中风化泥质板岩3300Kpa
3
地下防水
混凝土自防水
地下室底板、外壁板、水池底板、迎水壁板采用抗渗混凝土，抗渗等级P8
材料防水
钢丝网，SBS卷材防水3+3厚，镀锌钢板止水
4
结 构
断 面
尺寸（mm）
基础
垫层（mm）
100
承台（mm）
高度
1000、1200、1400
桩基础（mm）
直径
φ1000、φ1200
墙
300、250、200
梁
300×2450、300×2050、200×1800、300×2200、400×1000、
300×700、300×400、200×400、200×800、250×1700、300×1400、200×2500、200×1900、200×1300、200×500
板
300、200、150、130、100
5
钢筋规格（mm）
HPB235
Φ6 ～Φ12
HRB400
8～25
6
钢筋保护层厚度（mm）
板、墙、壳：15、20；梁：25、30；柱：30 承台：50
7
混凝土强度等级
地下结构
基础垫层
C15素混凝土
基础底板
C40(P8)
地下室侧壁
C40（P8）
地下室顶板
C40（P6）
梁、楼梯
C40（P6）
地上结构
混凝土墙、柱
C40、C30
梁、板、楼梯
C40、C30
8
钢筋连接
形式
竖向连接：钢筋直径小于16mm采用绑扎搭接，钢筋直径大于等于16mm时采用电渣压力焊接。
水平连接：钢筋直径小于16mm采用绑扎搭接，钢筋直径大于等于16mm时采用闪光对焊连接。
9
后浇带宽度
1000mm
10
抗震设防
烈度
6度
11
抗震等级
剪力墙
三级
塔楼范围外框架
三级
12
二次结构
非承重外墙除特殊标注外均为240厚烧结粘土多孔砖，非承重内墙均为200厚加气混凝土空心砌块，卫生间、厨房隔墙为120厚烧结粘土多孔砖

2.4工程典型的平、立、剖面图

图2.4-1 11#栋平面图

·图2.4-2 11#栋立面图

图2.4-3 11#栋剖面图
第三章 基础设计

1、该工程采用的施工升降机型号SCD200/200，双吊笼升降机。根据工程需要架设总高度为100m。重要参数见下表：

施工升降机型号：SCD200/200
吊笼形式：双吊笼
架设总高度：100m
标准节长度：1.508m
导轨架截面长：0.9m
导轨架截面宽：0.6m
标准节重：174kg
对重重量：1200kg
单个吊笼重: 1400kg
吊笼载重：2023kg
外笼重：1480kg
其他配件总重量：200kg

2、基础承台长度为5.8m，宽度为3.6m，高度为0.3m。基础混凝土强度等级为C30，承台下地基土类型3：7灰土夯实。承台底部长向钢筋为14@150，承台底部短向钢筋14@150，钢材型号RRB400。
3、计算书

施工升降机计算书

本计算书重要依据本工程施工图、施工升降机说明书、《施工升降机》（GB/T 10054-2023），《施工升降机安全规则》（GB10055-1996），《建筑地基基础设计规范》（GB50007-2023），《混凝土结构设计规范》（GB 50010-2023）等编制。
一、参数信息
1.施工升降机基本参数
施工升降机型号：SCD200/200； 吊笼形式：双吊笼；
架设总高度：100m； 标准节长度：1.508m；
导轨架截面长：0.9m； 导轨架截面宽：0.6m；
标准节重：174kg； 对重重量：1200kg；
单个吊笼重: 1400kg； 吊笼载重：2023kg；
外笼重：1480kg； 其他配件总重量：200kg；
2.地基参数
地基土承载力设计值：100kPa； 地基承载力折减系数：0.4；
3.基础参数
基础混凝土强度等级：C30；
承台底部长向钢筋：14@150；
承台底部短向钢筋：14@150；
基础长度l：5.8 m； 基础宽度b：3.6 m；
基础高度h：0.3 m；
二、基础承载计算：
导轨架重（共需67节标准节，标准节重174kg）：174kg×67=11658kg，
施工升降机自重标准值：Pk=(1400.00×2+1480.00+1200.00×2+2023.00×2+11658.00+200.00)×10/1000=225.38kN
考虑动载、自重误差及风载对基础的影响，取系数n=2.1
基础承载力设计值：P=2.1×225.38=473.30kN
三、地基承载力验算
承台自重标准值：Gk=25×5.80×3.60×0.30=156.60kN
承台自重设计值： G＝156.60×1.2＝187.92kN
作用在地基上的竖向力设计值：F＝473.30+187.92=661.22kN
基础下地基承载力为：p= 100.00×5.80×3.60×0.40＝835.20kN > F=661.22kN
该基础符合施工升降机的规定。
四、基础承台验算
1、承台底面积验算
轴心受压基础基底面积应满足
S=5.8×3.6=20.88m2≥(Pk+Gk)/fc=(225.38+156.6)/(14.3×103)=0.027m2。
承台底面积满足规定。
2、承台抗冲切验算
由于导轨架直接与基础相连，故只考虑导轨架对基础的冲切作用。
计算简图如下：

F1 ≤ 0.7βhpftamho am = (at+ab)/2 F1 = pj×Al
式中 Pj --扣除基础自重后相应于荷载效应基本组合时的地基土单位面积净反力，Pj=P/S=473.298/20.88=22.668kN/m2；
βhp --受冲切承载力截面高度影响系数，βhp=1；
h0 --基础冲切破坏锥体的有效高度，h0=300-35=265mm；
Al --冲切验算时取用的部分基底面积，Al=3.6×2.15=7.74m2；
am --冲切破坏锥体最不利一侧计算长度；
at --冲切破坏锥体最不利一侧斜截面的上边长，取导轨架宽a；
ab --冲切破坏锥体最不利一侧斜截面在基础底面积范围内的下边长；
ab=a+2h0=0.6+2×0.265=1.13m
am=(at+ab)/2=(0.6+1.13)/2=0.865m
Fl＝Pj×Al=22.668×7.74=175.447kN
0.7βhpftamh0=0.7×1×1.43×865×265/1000=229.454kN≥175.447kN。
承台抗冲切满足规定。
3、承台底部弯矩计算
属于轴心受压，在承台底部两个方向的弯矩：
M1 = (a12/12)[(2l+a')(pmax+p-2G/A)+(pmax-p)l]
M2 = (1/48)(l-a')2(2b+b')(pmax+pmin-2G/A)
式中 M1,M2 --任意截面1-1、2-2处相应于荷载效应基本组合时的弯矩设计值；
a1 --任意截面1-1至基底边沿最大反力处的距离，a1=2.45m；
l,b --基础底面的长和宽；
pmax,pmin --相应于荷载效应基本组合时的基础底面边沿最大和最小地基反力设计值，pmax=pmin=(473.298+187.92)/20.88=31.668kN/m2；
p --相应于荷载效应基本组合时在任意截面1-1处基础底面地基反力设计值，p=pmax=31.668kN/m2；
G --考虑荷载分项系数的基础自重，当组合值由永久荷载控制时，G=1.35Gk ，Gk为基础标准自重，G=1.35×156.6=211.41kN；
M1=2.452/12×[(2×5.8+0.9)×(31.668+31.668-2×211.41/20.88)+(31.668-31.668)×5.8]=269.394kN·m;
M2=(5.8-0.9)2/48×(2×3.6+0.6)×(31.668+31.668-2×211.41/20.88)=168.102kN·m;
4、承台底部配筋计算
αs = M/(α1fcbh02)
ξ = 1-(1-2αs)1/2
γs = 1-ξ/2
As = M/(γsh0fy)
式中 α1 --当混凝土强度不超过C50时，α1取为1.0,当混凝土强度等级为C80时，α1取为0.94,期间按线性内插法，α1=1；
1-1截面：αs=|M|/(α1fcbh02)=269.39×106/(1.00×14.30×3.60×103×265.002)=0.075；
ξ=1-(1-αs)1/2=1-(1-2×0.075)0.5=0.078；
γs=1-ξ/2=1-0.078/2=0.961；
As=|M|/(γsfyh0)=269.39×106/(0.961×360.00×265.00)=2937.70mm2。
2-2截面：αs=|M|/(α1fcbh02)=168.10×106/(1.00×14.30×5.80×103×265.002)=0.029；
ξ=1-(1-αs)1/2=1-(1-2×0.029)0.5=0.029；
γs=1-ξ/2=1-0.029/2=0.985；
As=|M|/(γsfyh0)=168.10×106/(0.985×360.00×265.00)=1788.26mm2。
截面1-1配筋：As1=3848.451 mm2 > 2937.703 mm2
截面2-2配筋：As2=6003.584 mm2 > 1788.262 mm2
承台配筋满足规定！

第四章 施工工艺及质量规定
1、施工工艺流程：
定位施工放样→开挖至设计标高或基础地基解决→垫层砼，施工放样→钢筋绑扎，预埋件安装→支模→基础隐蔽验收→砼浇筑，养护→人货梯安装
2、质量规定：
1）、地基上表面平整度允许偏差为10mm。
2)、混凝土浇筑完毕后应及时对基础进行养护，混凝土强度达成80％以后方可进行电梯安装。
3)、导轨架安装时，应用经纬仪对升降机在两个方向进行测量校准，其垂直度允许偏差为其高度的5/10000。
4)、

允许偏差（mm）
预埋钢板中心线位置
3
预埋管、预留孔中心线位置
3
插筋
中心线位置
5
外露长度
+10，0
预埋螺栓
中心线位置
2
外露长度
+10，0
预留洞
中心线位置
10
尺 寸
+10，0

第五章 质量保证措施及安全保证措施

1、 质量保证措施
1）、电梯护笼安装基座可采用240mm灰砂砖砌筑，或采用钢管或型钢搭设。
2）、电梯基础混凝土浇筑前应对电梯预埋件进行校核，并办理钢筋、预埋件隐蔽验收；
3)、导轨架顶端自由高度、导轨架与附壁距离、导轨架的两附壁连接点间距离和最低附壁点高度均不得超过出厂规定，应保证升降机的整体稳定性，升降机导轨架的纵向中心线至建筑物外墙面的距离宜选用较小的安装尺寸。
4)、升降机安装后，应经公司技术负责人会同有关部门对基础和附壁支架以及升降机架设安装的质量、精度等进行全面检查，并应按规定程序进行技术实验（涉及坠落实验），经实验合格签证后，方可投入运营。
5)、电梯基础在使用过程中须进行沉降观测，观测每周不少于一次，如出现异常情况须视情况增长观测次数。
2、安全保证措施
1）、升降机的专用开关箱应设在底架附近便于操作的位置，馈电容量应满足升降机直接启动的规定，箱内必须设短路、过载、相序、断相及零位保护等装置。
2）、升降机梯笼周边2.5m范围内应设立稳固的防护栏杆，各楼层平台通道应平整牢固，出入口应设防护栏杆和防护门。全行程四周不得有危害运营的障碍物。
3）、升降机的防坠安全器，在使用中不得任意拆检调整，需要拆检调整时或每用满1年后，均应由生产厂或指定的认可单位进行调整、检修或鉴定。
4）、启动前，应检查并确认电缆、接地线完整无损，控制开关在零位。电源接通后，应检查并确认电压正常，应测试无漏电现象。应实验并确认各限位装置、梯笼、围护门等处的电器联锁装置良好可靠，电器仪表灵敏有效。启动后，应进行空载升降实验，测定各传动机构制动器的效能，确认正常后，方可开始作业。
5）、升降机在每班初次载重运营时，当梯笼升离地面1～2m时，应停机实验制动器的可靠性；当发现制动效果不良时，应调整或修复后方可运营。
6)、梯笼内乘人或载物时，应使载荷均匀分布，不得偏重。严禁超载运营。
7)、操作人员应根据指挥信号操作。作业前应鸣声示意。在升降机未切断总电源开关前，操作人员不得离开操作岗位。
8)、当升降机运营中发现有异常情况时，应立即停机并采用有效措施将梯笼降到底层，排除故障后方可继续运营。在运营中发现电气失控时，应立即按下急停按钮；在未排除故障前，不得打开急停按钮。
9)、当升降机在运营中由于断电或其他因素而半途停止时，可进行手动下降，将电动机尾端制动电磁铁手动释放拉手缓缓向外拉出，使梯笼缓慢地向下滑行。梯笼下滑时，不得超过额定运营速度，手动下降必须由专业维修人员进行操纵。
10)、作业后，应将梯笼降到底层，各控制开关拨到零位，切断电源，锁好开关箱，闭锁梯笼门和围护门。
