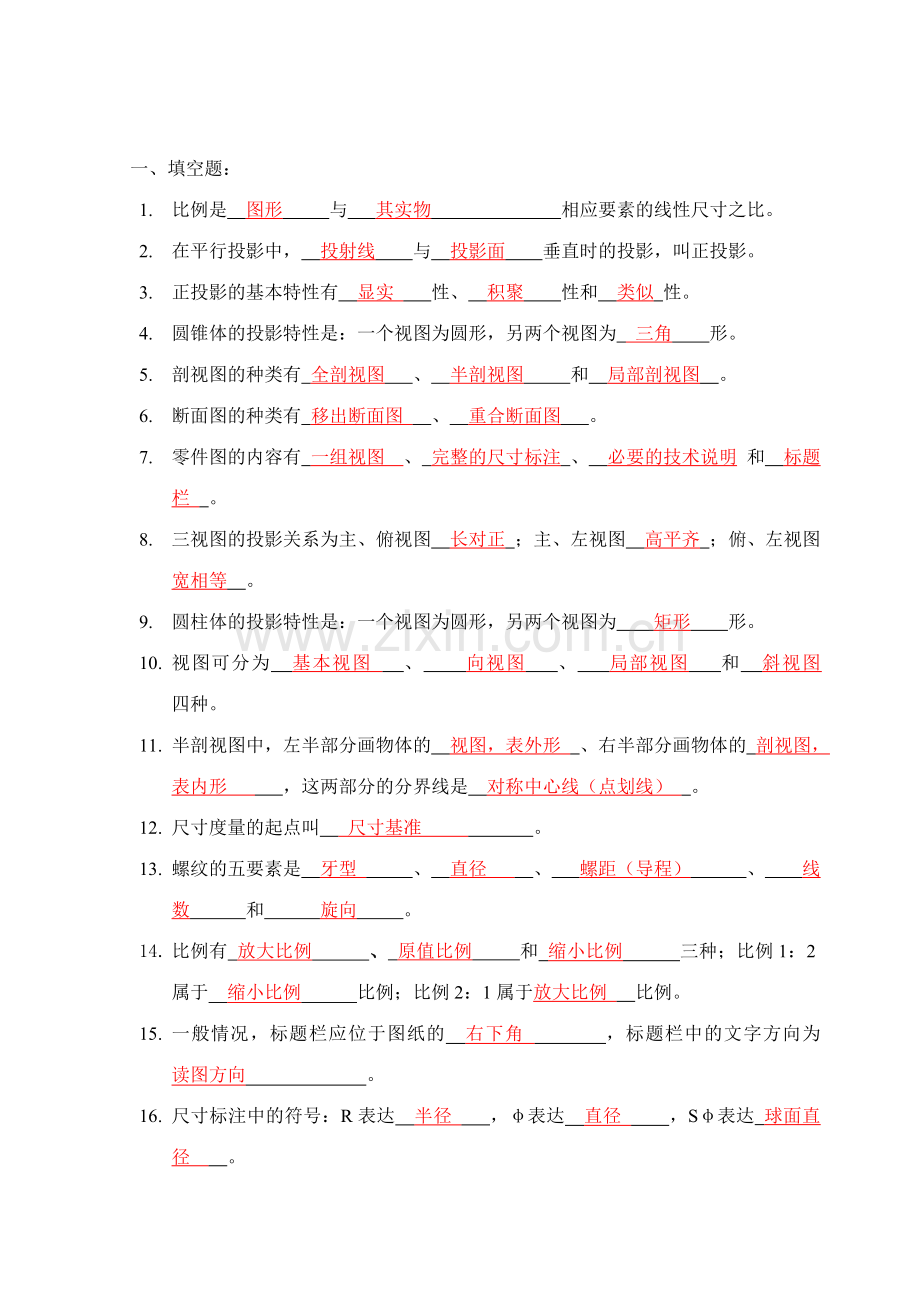

工程制图复习题 一、填空题： 1. 比例是 图形 与 其实物 相应要素的线性尺寸之比。2. 在平行投影中， 投射线 与 投影面 垂直时的投影，叫正投影。3. 正投影的基本特性有 显实 性、 积聚 性和 类似 性。4. 圆锥体的投影特性是：一个视图为圆形，另两个视图为 三角 形。5. 剖视图的种类有 全剖视图 、 半剖视图 和 局部剖视图 。6. 断面图的种类有 移出断面图 、 重合断面图 。7. 零件图的内容有 一组视图 、 完整的尺寸标注 、 必要的技术说明 和 标题栏 。8. 三视图的投影关系为主、俯视图 长对正 ；主、左视图 高平齐 ；俯、左视图 宽相等 。9. 圆柱体的投影特性是：一个视图为圆形，另两个视图为 矩形 形。10. 视图可分为 基本视图 、 向视图 、 局部视图 和 斜视图 四种。11. 半剖视图中，左半部分画物体的 视图，表外形 、右半部分画物体的 剖视图，表内形 ，这两部分的分界线是 对称中心线（点划线） 。12. 尺寸度量的起点叫 尺寸基准 。13. 螺纹的五要素是 牙型 、 直径 、 螺距（导程） 、 线数 和 旋向 。14. 比例有 放大比例 、 原值比例 和 缩小比例 三种；比例1：2属于 缩小比例 比例；比例2：1属于放大比例 比例。15. 一般情况，标题栏应位于图纸的右下角 ，标题栏中的文字方向为 读图方向 。16. 尺寸标注中的符号：R表达 半径 ，表达 直径 ，S表达 球面直径 。17. 立体分为 平面立体 和 曲面立体 两种，所有表面均为平面的立体称为平面立体 ，包具有曲面的立体称为 曲面立体 。18. 常见的平面体有 棱柱 、 棱锥 、 棱台 等。常见的回转体有 圆柱 、 圆锥 、 圆台 、 圆球 等。19. 组合体的组合类型有 叠加 型 、 切割 型、 综合 型三种。 20. 螺纹的三要素是 牙型 、 大径 、 螺距 。当螺纹的三要素都符合国家标准规定的称为 标准 螺纹；牙型不符合国家标准的称为 非标准 螺纹；牙型符合国家标准，但 直径和螺距 不符合国家标准的称为特殊螺纹。21. 代号GB/T146901993，GB/T表达 推荐性国家标准 ，14690表达 标准顺序号 ，1993表达 标准颁布年号 。22. 在右边填写出下图中指引线所指7种电气设备的名称和文字符号。电气设备名称： 导线 ；文字符号： W ；电气设备名称： 隔离开关 ；文字符号： QS ；电气设备名称： 断路器 ；文字符号： QF ；电气设备名称： 电流互感器 ；文字符号： TA ；电气设备名称： 熔断器 ；文字符号： FU ；电气设备名称： 电压互感器 ；文字符号： TM ；电气设备名称： 电缆 ；文字符号： WP ；二、选择题1、己知物体的主、俯视图，对的的左视图是（ 1 ）2、己知物体的主、俯视图，对的的左视图是（ 4 ） 5、对的的重合断面图是（ 1 ）7、选择对的的移出断面图。 （ b ）8、己知物体的主、俯视图，对的的左视图是（ 1 ）9、下列图例符号表达金属材料的是（ 1 ）10、己知物体的主、俯视图，对的的左视图是（ b ）11、己知物体的主、俯视图，对的的左视图是（ 1 ）12、选择对的重合断面图。 （ d ）13、选择对的的左视图。 （ 2 ）14、按箭头所指投影方向，选择对的的投影图（ 4 ）15、选择对的的左视图。 （ 4 ）16、按箭头所指投影方向，选择对的的投影图（ 3 ）17、选择对的的左视图。 （ 3 ）18、选择对的的左视图。 （ 3 ）19、选择对的的左视图。 （ 1 ）20、选择对的的左视图。 （ b ）21、选择对的的左视图。 （ d ）三、补画三视图中的缺线1、 2、 3、四、根据立体图，补画物体的三视图。 1、根据立体图，补画物体的俯视图和侧视图。 6、根据立体图，补画物体的俯视图。 五、根据给出的立体图，画出物体的三视图： 1、 2、8、 六、剖视图练习1、把主视图画成全剖视图。2、把主视图画成全剖视图。3、把主视图画成全剖视图。4、把主视图画成全剖视图。七、断面图练习作出指定位置的移出断面图。八、读图练习：1、读直线杆组装图并回答问题。（1）直线杆总长为多少？10m(10000mm)，地下埋置深度为多少？1.7m(1700mm)（2）指出图形中编号的名称。见材料表中的名称（3）横担长度为多少？1500mm针式绝缘子的数量是多少？3支 单针顶套有几个？1个（4）图中标高为多少？75.386m是相对标高还是绝对标高？是绝对标高 标高的单位是什么？ 标高的单位是米 说明 1根据导线，档距和土质条件，必要时可增设卡盘。 2横担根据导线规格按图选用。2、读装配图并回答问题1) 装配体的名称是 双极插头 ，绘图比例为 1：1 。2) 装配体共由 7 种、 10 个零件组成，其中标准件有 2 种。3) 装配体由 2 个图形来表达，主视图采用了 半剖视图 的表达方法，A-A视图采用了 半剖视图 的表达方法。4) 装配体的总体尺寸是 75mm 、 27mm 、 57mm 。两个接触销之间的距离是 30mm 。3、识读下列电气符号1、 电流表 2、熔断器 3、交流电动机 4、保护接地 5、电压表 6、（间隙）避雷器 7、交流发电机 8、 一般接地符号9、半导体二极管 10、电容器 11、双绕组变压器 12、断路器13、电阻器 14、电位器 15、电感器 16、限定正极的电容器
