成都海关业务技术综合大楼综合布线系统建设方案

成都海关业务技术综合大楼

SYSTIMAX SCS 综合布线系统

建
设
方
案

美国康普国际（原AVAYA）结构化网联系统部

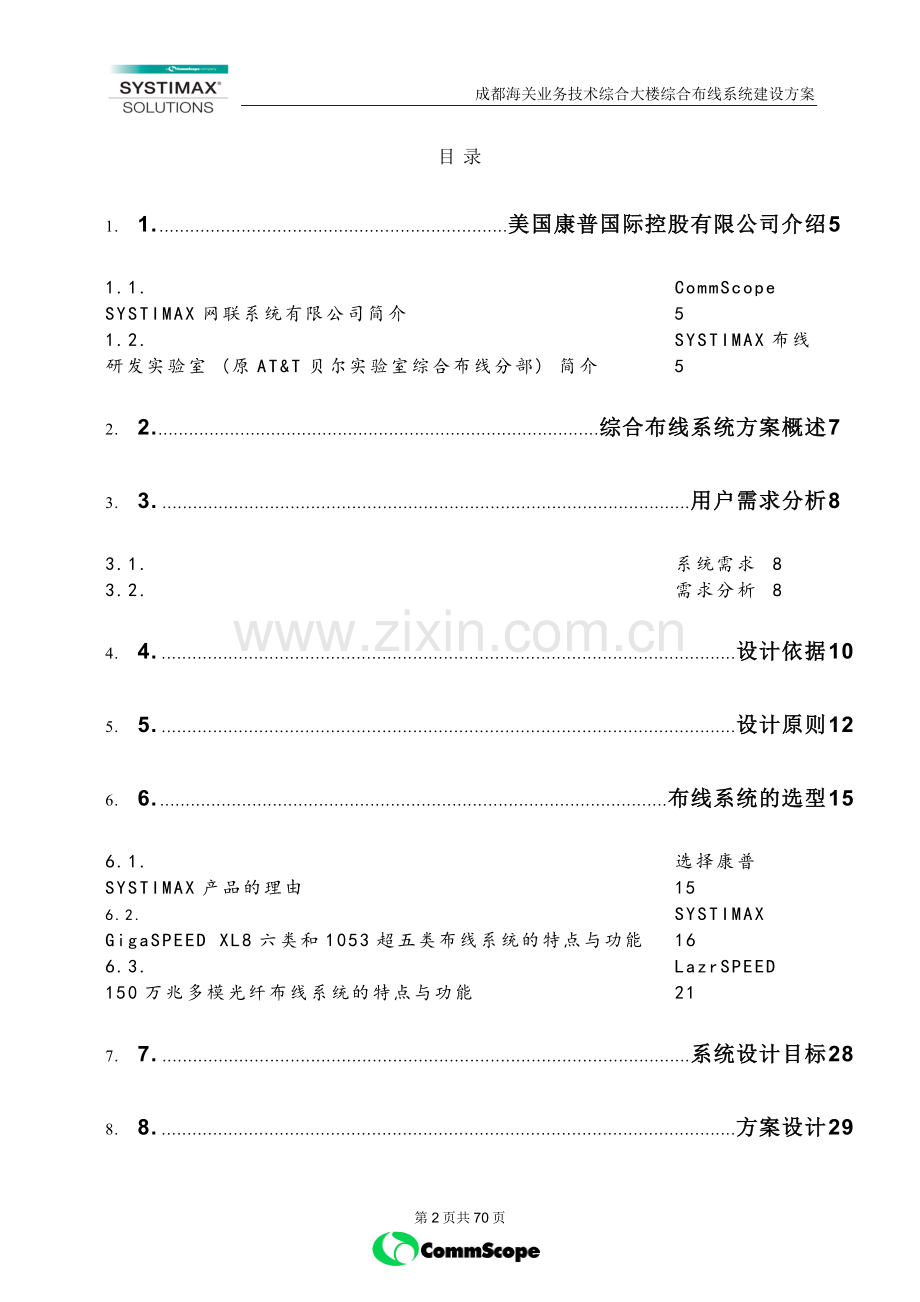

目 录
1. 1. 美国康普国际控股有限公司介绍 5
1.1. CommScope SYSTIMAX网联系统有限公司简介 5
1.2. SYSTIMAX布线研发实验室 (原AT&T贝尔实验室综合布线分部) 简介 5
2. 2. 综合布线系统方案概述 7
3. 3. 用户需求分析 8
3.1. 系统需求 8
3.2. 需求分析 8
4. 4. 设计依据 10
5. 5. 设计原则 12
6. 6. 布线系统的选型 15
6.1. 选择康普SYSTIMAX产品的理由 15
6.2. SYSTIMAX GigaSPEED XL8六类和1053超五类布线系统的特点与功能 16
6.3. LazrSPEED 150万兆多模光纤布线系统的特点与功能 21
7. 7. 系统设计目标 28
8. 8. 方案设计 29
8.1. 方案综述 29
8.1.1. 系统点位配置表 29
8.1.2. 工作区子系统 32
8.1.3. 水平子系统 33
8.1.4. 垂直主干子系统 34
8.1.5. 管理区及设备间分布及设备配置 36
8.1.6. 设备间子系统 40
9. 9. 识别号和标签 41
10. 10. 工程施工工艺 42
10.1. 布线工程实施工序 42
10.2. 系统安装及施工工艺 42
11. 11. 培训计划建议 47
11.1. 认证工培训 47
11.2. 现场工程师的培训 47
11.3. 一般操作人员的培训 48
12. 12. 二十年质量及应用保证 49
13. 13. 系统测试 51
13.1. 测试内容 51
13.2. 三类垂直主干铜缆系统的测试说明 51
13.3. 六类，超五类水平铜缆的测试说明 52
13.4. 光纤系统的测试说明 54
13.5. 工程测试验收： 56
14. 14. 工程实施方案 57
14.1. 工程实施综述 57
14.2. 工程现场管理 57
14.3. 工程的技术管理 58
14.4. 工程质量管理 58
14.5. 安全生产与文明施工 58
14.6. 工程实施步骤、重点及对策 59
14.6.1. 工程施工图设计 59
14.6.2. 施工步骤和施工方法 60
14.6.3. 工程实施中几个重点及对策 64
14.6.4. 线管预埋和线槽架设要求 67
14.6.5. 配线施工注意事项 69

1. 美国康普国际控股有限公司介绍

1.1. CommScope SYSTIMAX网联系统有限公司简介

CommScope公司SYSTIMAX网联系统部是一家2004年2月正式从美国亚美亚(Avaya Inc)通信设备有限公司SYSTIMAX网联系统部拆分出来，专注于网络通信布线系统及光纤光缆全面解决方案且独立上市的高科技公司（美国道琼斯：CTV代码），其产品现正服务于超过90％的财富500强企业的网络系统，公司总部设于美国新泽西州。 CommScope公司在全球90多个国家及地区设有分公司及办事处，员工超过4500人，2004年销售收入超过16亿美元，其中SYSTIMAX综合布线系统全球销售额超过8亿美元，亚太及中国销售超过1亿美元，全球市场销售占有率超过50％以上。其旗舰产品线包括全球领先的结构化布线系统SYSTIMAX，电信级户线系统ExchangeMAX，电信级户外机柜Cabinet，先进的同轴电缆系统及无线网络馈线系统等，其中所有线缆产品均全球技术领先及市场占有率第一。其目前在中国的北京，上海，广州，深圳，成都，福州，西安及香港设有办事机构，亚太区总部设在香港，亚太区总仓库设在新加坡。

1.2. SYSTIMAX布线研发实验室 (原AT&T贝尔实验室综合布线分部) 简介

SYSTIMAX 实验室是被喻为世界科技的摇篮且闻名全球的贝尔实验室 (Bell Labs) 的一部分，其突出的业绩包括发明了综合布线系统、8芯超五类双绞线、六类双绞线、ST光纤连接头、LC光纤连接头、OM1多模光缆、OM3多模光缆、零水峰单模光缆、110配线架及结构化布线系统管理软件等多项布线发明。并成为全球网络技术标准组织IEEE及网联技术标准组织TIA\EIA568B及ISO的重要成员及布线技术带头人。至此，SYSTIMAX已获得布线产品及技术世界专利超过2千项。

SYSTIMAX实验室在企业通信领域里更占有领导性的地位，是世界最大的R&D ( 科学研究及开发)基地之一，有超百年历史，堪称为通信科技的摇篮，其每年研究费超过10百万美元，占CommScope年总收入近7％，实验室的R&D研究与开发人员超过400人，共同努力，使其在通信领域的科研与开发一直处于世界领先的地位，SYSTIMAX实验室并在世界4个国家设有分部。

SYSTIMAX研发实验室综合布线部分创新发明：

1947 单模光纤技术 1985 综合布线系统慨念
1957 ST光纤连接头 1958 光通信激光器
1976 OM1(62.5um)多模光纤光缆 1988 第一根跨大西洋光纤电缆
1990 8芯UTP 双绞线 1990 发明SYSTIMAX综合布线系统
1992 High-5超五类布线系统 1992 中国市场引进综合布线技术
1992 Open-Office开放办公布线系统 1996 UTP支持622Mbps应用
1997 G652.c零水峰单模光纤系统 1997 GigaSPEED 六类布线系统
1999 LC新型小型光纤接头 1999 Cable Manager布线管理系统
2000 1071E一字支撑圆形六类线缆 2001 LazrSPEED万兆(OM3)10G多模光纤
2001 CableManager-2布线管理软件 2001 iPatch智能实时管理配线系统
2002 Identifier综合布线标签系统 2002 GigaSPEED-XL8顶尖六类布线系统
2003 TeraSPEED 零水峰100G单模光纤 2003 Lazr550超(OM3＋)多模光纤系统
2003 InstaPATCH 数据中心专业光纤 2004 GigaSPEED X10D万兆10G铜缆布线系统
2004 FTP超六类屏蔽布线系统 2004 室内铠装防鼠咬主干光纤系统
2. 综合布线系统方案概述
本方案计划为成都海关业务技术综合大楼智能化系统建设成一个先进的，具备高速数据传输能力的结构化综合布线系统，以全面提高办公业务、视频及其他综合服务的信息化水平，为实现成都海关业务技术综合大楼整体网络互联提供良好的多媒体网络基础平台。
在本方案中，我们选用美国康普公司（原AVAYA公司）的SYSTIMAX产品对成都海关业务技术综合大楼的综合布线系统进行设计。按照用户标书建议，我们选用成熟的超五类+六类+LazrSPEED 150万兆光纤产品来进行设计，最大可高冗余支持主干万兆，水平端到端1000Mbps的速率和水平端到端100Mbps的速率。
本工程用户希望达到的目标为：建立一套先进、完善的大楼综合布线系统，为各种应用，包括数据、语音、图像、控制等系统提供统一的接入方式、配线和各楼层间互连方案，满足当前的使用需要及将来发展的需要，并使得系统达到配置灵活、易于管理、易于维护、易于扩充的目的。

3. 用户需求分析
3.1. 系统需求
目前，数据、语音、视讯、多媒体等信息量急剧膨胀。信息传输的高速、安全可靠及各任意点之间的计算机网络通讯对信息传输介质及结构提出更高的要求。一般来讲，一座大楼的生命周期要远远长于计算机、通讯及网络技术的发展周期。因此，大楼内采用的通讯设施及布线系统一定要具有先进性、高可靠性、易维护性等特点，力求使系统达到高标准、高性能，并有很强的开放性、灵活性和扩展性，并对其服务的设备有一定的独立性和长远效益，以满足现在及未来的发展需要。
l 大楼结构化综合布线系统的一般要求：
·能支持语言、数据、图像、多媒体信息传输的要求，类型为综合型。
·开放式结构、容易扩展、变更。
·良好的安全性和可靠性。
·良好的经济性和适应未来的先进性。
桌面可以支持百兆以太网应用。
·同时大楼综合布线系统应考虑下述应用与连接：
·计算机网络系统。
·电话通讯系统。
·多媒体会议系统。
·侦察网络系统。
·管理网络系统
·红机网络系统
·其它可能应用的弱电系统。
3.2. 需求分析
工程建筑面积8.3万平方米。办公大楼地上层、地下2层，以及附楼有5层。办公大楼的通信机房、计算机网络机房设在16层。综合布线系统为星型结构，本大楼综合布线系统包含业务网，外网，红机网，电话语音四个系统均采用超五类产品，管理网系统选用六类非屏蔽布线产品；话音主干要求采用光缆；数据主干要求6芯室内多模光缆；其他系统按各自对信号的要求选择线缆(详见设计图纸)。
要求设计与施工单位采用综合布线系统作为大厦内的话音、数据及图像等系统的传输媒体，且支持数据等多种传输速率的要求。在应用上应满足电视会议、多媒体的使用需求。满足综合业务数字网的要求。要考虑和保证业务网，外网，红机网，电话语音和管理网络信息传输的安全。综合布线系统要采用全模块化结构，方便系统的扩展；且具有极大的灵活性，当以后系统更改、设备移位时，不必重新布线，只须在相应的配线架上跳线即可。本项目布线系统采用树状星型结构，以支持目前和将来各种网络的应用。通过跳线实现与不同的网络设备互连．可以实现各种不同逻辑拓扑结构的网络。
4. 设计依据
² ISO/IEC 11801：2002—用户建筑-通用布线系统信息技术国际标准
² ANSI/TIA/EIA-568B—商业大楼通信布线标准
² ANSI/TIA/EIA-568B.2-1 北美六类布线系统标准
² ANSI/TIA/EIA-569A—商业大楼通道和空间管理标准
² ANSI/TIA/EIA-570A—住宅及小型商业区综合布线标准
² ANSI/TIA/EIA-607—商业大楼接地和联接标准
² ANSI/TIA/EIA TSB67—非屏蔽双绞布线系统现场测试传输性能规范
² ANSI/TIA/EIA-TSB72 开放办公室布线系统
² EMC Standard EN55022——（电磁兼容）标准
² EN50173：2001—信息技术-综合布线系统（欧洲标准）
² GB/T 50311－2000 建筑与建筑群综合布线系统工程设计规范
² GB/T 50312－2000 建筑与建筑群综合布线系统工程施工与验收规范
² GB/T18233-2000 信息技术－用户建筑群的通用布线
² GB/T7427-87 通讯光缆的一般要求
² GBJ42-81 工业企业通信设计规范
² YD/T926.2-2000 中华人民共和国通信行业标准
² JGJ/T16-92 中国民用建筑设计规范
² GBJ79-85—工业企业通讯接地设计规范
² GBJ42-81——工业企业通信设计规范
² YD/T926 1-2-1997——大楼通信综合布线系统
² JGJ/T16-92——民用建筑电气设计规范
² ITU-T国际电信联盟标准
² ANSI FDDI、TP-PMD、X3 ANSI光纤应用
² ATM FORUM-PHY、SIG 异步转移模式论坛
² IEEE 802.3、IEEE802.5以太网
按照本方案中所选SYSTIMAX布线系统的要求建议
以上相关标准和规范中如有内容不一致之处，则按如下优先级顺序使用：
国际会议标准、规范
国家标准、规范
部颁标准、规范
行业标准、规范
地方标准、规范
制造商使用的标准、规范
5. 设计原则
在设计时要采用“总体规划，分布实施，水平布线一步到位”。主干大部分敷设在建筑物的弱电井内，更换和扩充比较的容易；水平布线是在建筑物的天花板内和管道里。如果更换水平布线，要损坏建筑物结构，影响整体美观．因此，在设计水平布线，尽量选用档次较高的线缆及连接件。
同时应满足：
·满足办公大楼各项主要业务对布线系统的要求，且兼顾未来长远发展；
·符合当前和长远的各类信息传输要求；
·系统设计遵从国际标准、信息产业部和建设部标准，以及其它相关标准；
·布线系统采用国际标准建议的星形拓扑结构；
·布线系统将适应各种不同类型不同厂商的电脑及网络产品；
·布线系统的信息出口采用国际标准的RJ45插座，以统一的线路规格和设备接口，使任意信息点都能接插不同类型的终端设备，如电脑、打印机、网络终端等，以支持数据、图像等数据信息或多媒体信息的传输。
结构化综合布线系统是大楼内各子系统构成和集成的物理架构。在对结构化综合布线进行设计时必须考虑整个弱电系统的集成和使用。对弱电系统的设计本着实用与发展并重，一次设计分步实施的原则。对大楼的结构化综合布线的设计思想为：结合实际、保证功能、考虑发展、留有余量、一次布线、长期受益。
实用性是充分保障计算机网络的高速信息传输的要求；实现数据通信、话音通信和图像传递，满足国际标准，具有良好的用户界面：管理功能完善，使用方便。
灵活性是满足灵活应用的要求，任一信息点能够连接不同类型的设备，能根据具体工作情况要求对信息点进行灵活方便的调整。
·模块化是指除固定于建筑物内的缆线外，其它所有的接插件都是积木式的标准件以方便管理和使用。
可扩充性是系统可很容易地进行扩展、增添设备，能适应将来技术的发展，为今后高速信息的传输留有余地。
可靠性是指系统的各个部分都采用高可靠的材料、部件、设备来组成。
经济性也是必须考虑的，就是在满足需求的前提下，尽可能降低成本。
大楼的结构化综合布线系统设计满足国际商业建筑行业的标准、满足OA、BA、CA等系统的通信需求和多媒体会议和远程会议的要求．

SYSTIMAX端对端1053超五类产品系列，其优越精密的线对平行传输和阻抗匹配技术，布线系统端对端 (Point to Point) 信道的接入衰减Attenuation，近端串音衰耗NEXT，ACR，EMI等指标，都满足TIA/EIA 568-B及ISO/IEC 11801行业标准。其优越的性能完全能满足成都海关业务技术综合大楼的业务网，外网，红机网，电话语音四个系统。

六类布线是一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术，在传输速率上可提供高于超五类2.5倍的高速带宽及100MHz时高于超五类300%的ACR值。它完全能够满足用户现在的需求，并具有很大性能余量可适应未来应用对配线系统的挑战。因此，管理网络采用六类系统。目前在国内政府行业各类工程项目中，六类布线系统已被广泛采用。
六类布线标准为用户选择更高性能的布线产品提供依据，目前，六类的国际标准是ANSI/TIA/EIA-568B.2.1，标准中涉及到介质、布线距离、接口类型、拓扑结构、安装实践、信道性能及线缆和连接硬件性能等多方面的要求。
六类标准规定了铜缆布线系统应当能提供的最高性能，规定允许使用的线缆及连接件类型为非屏蔽或屏蔽；整个系统包括应用和接口类型都要有向下兼容性，即新的六类布线系统上可以运行以前在3类或5e类系统上运行的应用，用户接口应采用8位模块化插座。
同超五类标准一样，新的六类布线标准也采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90米，信道长度不能超过100米。
六类产品及系统的频率范围应当在1-250MHz之间，对系统中的线缆，连接硬件，永久链路及信道在所有频点都需测试以下几种参数：
l 插入损耗（Insertion-Loss）
l 回损（Return Loss）
l 延迟/失真（Delay/Skew）
l 近端串扰（NEXT）
l 功率和近端串扰（PowerSum NEXT）
l 等效远端串扰（ELFEXT）
l 功率和等效远端串扰（PowerSum ELFEXT）
l 平衡（Balance：LCL，LCTL）
l 其它
光纤系统具有频带宽，保密性好，抗干扰，占用线槽少，施工方便等特性，通常用于数据主干系统，在本项目中，采用的光纤室内光纤主干采用室内OFNR阻燃级别LazrSPEED 150支持万兆网络应用多模光缆，可根据未来应用的发展，做出灵活的调整，这样的光纤网络系统可满足未来先进的以太网的高带宽速率要求。

6. 布线系统的选型
根据工程实际和用户对综合布线工程定位考虑，本次布线系统主体为先进的6类系统+主干万兆光纤系统+成熟的超五类系统，因此在选型时我们从性价比和用户的应用出发，并集多年SYSTIMAX布线系统大型工程的设计、安装经验，向重庆市中级法院新办公大楼布线系统工程推出国际著名的美国康普（CommScope）SYSTIMAX布线品牌。
6.1. 选择康普SYSTIMAX产品的理由
1. 成都海关业务技术综合大楼作为成都，乃至中国西南的海关办公中心，故完全应当定位高端产品，而康普公司的SYSTIMAX布线产品源于著名的贝尔实验室，是全球综合布线产品的发明者，高性能布线的创造者，是布线行业的真正领袖，公司在高端市场上是公认的优秀厂商，其高端市场占用率超过70%。SYSTIMAX完全能够满足成都海关业务技术综合大楼对于布线的各项严格需求；
2. SYSTIMAX产品齐全，具有完整的超五类、六类非屏蔽和屏蔽方案，超六类万兆非屏蔽方案以及千兆、万兆及10万兆零水峰光纤解决方案，完全响应用户对布线等级的要求。更重要的是全部产品（包括光纤）为CommScope原产的SYSTIMAX品牌，且原装进口，产品具兼容性、美观性，可极大地方便日常维护；
3. SYSTIMAX具有极其丰富的工程经验。中国及西南地区大型的GigaSPEED CAT6六类成功案例主要有：北京机场（60000点）；广州白云机场（32000点）；中华人民共和国公安部（40000点/屏蔽）；北京中国银行总部大楼（29000点）；中华人民共和国外交部（13000点）；中华人民共和国外贸部（29000点）；香港渣打银行总部（20000点）；香港高盛证券（17000点）；中国惠普总部（10000点）；四川省农业发展银行（6500点）；成都时代广场（6000点）；四川报业集团大厦（7500点）；中国银行四川省分行（4000点）；四川省人民银行（3000点）；贵阳市政府新办公大楼（金阳区）（6000点）；贵州省建设厅新办公大楼（1800点）；贵州省361基地（2000点六类屏蔽）；四川金财工程（5500点）；成都双楠广场（3600点）；四川省交通厅（1500点）；四川省政府办公大楼（2500点）；四川省建委（2000点）；成都军区司令部（3000点）；成都军区通讯部（1500点）；成都市国家税务局（2000点）；成都市地税局（2800点）；成都证券大厦（2500点）；Intel成都研发中心（10000点）；云南省工商银行（6500点）；云南五华区政府大楼（3800点）；重庆公安机关（15000点）；重庆机场（5000点---阻燃六类）；重庆新桥医院（10000点）；……
4. SYSTIMAX产品及信道、链路性能远远超越布线标准要求，全部为原厂生产，产品外观舒适，具有良好的标识管理特色，并得到国际和国内的第三方权威机构的认证；
5. SYSTIMAX具有完善的系统质保体系，培训计划和售后服务，并致力于为用户及合作伙伴提供更好的增值服务，真正保障用户的投资。

6.2. SYSTIMAX GigaSPEED XL7六类布线系统的特点与功能
SYSTIMAX一字骨架六类布线系统荣获全球布线界唯一优胜大奖（设计、性能及应用）
CommScope 公司旗下的SYSTIMAX于1997年9月正式推出传统型第一代81A，81C和81E第三代圆形六类电缆的端对端 SYSTIMAX GigaSPEED 产品系统，以更科学，更优越，更精密的线对平行传输和阻抗更匹配技术，使其UTP布线系统端对端（Point-to-Point）信道的全程衰减值，近端串音衰耗，衰减串音比（ACR），抗电磁干扰EMI等指标, 都大大超过TIA/EIA 568-B2，ISO/IEC 11801当时的国际六类标准及PowerSUM系统。
CommScope公司于2002年4月9日宣布，其闻名世界的布线第一品牌SYSTIMAX结构化布线系统又隆重推出其1081E第三代XL8端到端六类布线系统：GigaSPEED XL8系列，该系列六类产品的设计与制造全面基于全新的全程信道全方位分解模式（MDM），线缆扭绞精确技术（CATA）以及接插件场强定位技术（CFPM）等技术，XL7六类系统共包含了41项布线界世界专利，其性能在国际组织定义的4个标准连接时超过ISO及EIA/TIA-568B2六类标准要求达4倍， PSACR在1－250MHz全频范围内超过标准要求最小余量高达8dB，而在超过标准要求的6个连接时其性能仍然超过标准最小要求达4dB，CommScope还保证其XL8系统的全程信道值将超过标准的永久链路指标值 (P-Link) ，其无论是长信道还是短信道（15米以内）均将满足六类布线系统的最新测试要求。
最新推出的XL8系列(1081E)其性能在国际组织定义的4个标准连接时超过六类ISO及EIA/TIA-568B2-1标准要求4倍， PSACR在250MHz时超过标准要求余量高达8dB，而在超过标准要求的6个连接时其性能仍然超过标准要求达5dB，CommScope还保证其XL8系统的全程信道值将超过标准的永久链路指标值，其无论是长信道还是短信道均将满足六类布线系统的测试要求。XL8六类线缆的有效模拟带宽高达550MHz，远远超过250MHz的最新六类布线标准的要求。结合其MGS400E信息模块，PMGS3或1100GS-3型机柜式配线架及GS8E系列跳线，成为当今世界首家端到端信道性能达到380MHz的六类布线系统。其独有的跳线接插头“四角”端接匹配设计及其41项专利发明，其能在更恶劣的环境下依然保持2.4Gbps信道传输性能，多项的性能测试表明GigaSPEED系统不仅在全程衰减值，NEXT等性能指标上远远超离其他布线系统，而且在实际应用中EMC等各项指标亦超越FTP等电缆系统。目前，康普的SYSTIMAX GigaSPEED 六类布线系统已在关系到国家政治经济命脉的政府、银行、医疗卫生、军队、电力、铁路、电信等领域发挥了极其重要的作用。

1. 线对串扰一直是数字信号传输的最重要的破坏源, 而用PowerSUM的计算方式，比传统的线对(Pair-to-Pair)的NEXT性能测试值更准确严格，经证实GigaSPEED-XL8产品系列有卓越的NEXT性能表现，其比超五类布线全程衰减值减小73％，NEXT值减小412％，信道在70MHz时其ACR值高达39dB，信道在250MHz时其ACR值高达20dB ，而当ACR值降至10dB时对应的频率为444MHz，并且有最佳的SRL值，因此其具有更强的抗干扰能力及最佳的信道传输能力。

2. GigaSPEED-XL8系列产品是一整套端到端的系统解决方案，其中包括110型VisaPatch-GS3及PM-GS3及1100GS-3六类机柜型配线架或iPatch 系列1100GS-3配线架，1081E六类UTP线缆，GS8E和110六类快速跳线，MGS400E信息插座等CommScope Labs最新的技术创新，能使系统端对端总体SRL性能及阻抗匹配获得最佳效果.　

3. 由于在抗串扰，平衡传输及阻抗匹配等技术方面获得重大突破CommScope SYSTIMAX GigaSPEED-XL8系列能将传统的六类系统性能提高四倍, 例如由CommScope的GigaSPEED XL8产品安装的系统在100MHz作端对端测试时ACR(信噪比)值超过24dB，而其它厂家在广告上宣称的六类线缆产品在100MHz测试时ACR值也仅为6dB。SYSTIMAX GigaSPEED系统均支持标准要求的最坏情况下的连接配置（4连接头，100米信道）;GigaSPEED 通道指标保证值。(在100米信道长度，四个连接的情况下的最差值。)

4. 1081线缆23AGY ，中心为十字芯设计，比六类标准具有10BD NEXT值和PSNEXT值余量。其线缆性能参数如下：

91A Series Cable (87m/NB)
SYSTIMAX UMP w/ MGS500
GS10E Cord (2m/RB)
GS10E Cord (3m/RB)

SYSTIMAX UMP w/ MGS500
MGS500
MGS500
GS10E Cord (3m/RB)
GS10E Cord (5m/NB)
3 6 1 2

3 6 1 2
Lucent
PATCHMAX
Lucent
PATCHMAX

Frequency
(MHz)
Attenuation
NEXT
PS NEXY
ELFEXT
PSELFEXT
Renturn
Loss
0.722
1.6
86.0
84.0
70.0
67.0
-
1
1.8
84.3
82.3
67.8
64.8
20
4
3.6
75.3
73.3
55.7
52.7
23
8
5.1
71.8
68.8
49.7
46.7
24.5
10
5.8
69.3
67.3
47.8
44.8
25
16
7.3
66.3
64.3
43.7
40.7
25
20
8.2
64.8
62.8
41.7
38.7
25
25
9.2
63.3
61.3
39.8
36.8
24
31.25
10.4
61.9
59.9
37.9
34.9
24
62.5
15.0
57.4
55.4
31.8
28.8
22
100
19.3
54.3
52.3
27.8
24.8
20
200
28.3
49.8
47.8
21.7
18.7
18
250
32.1
48.3
45.3
19.8
16.8
17
300
35.6
47.2
45.2
18.2
15.2
17
350
38.9
46.2
44.2
16.9
13.9
16
400
42
45.3
43.3
15.7
12.7
16
450
45
44.5
42.5
14.7
11.7
16
500
47.9
43.8
41.8
13.8
10.8
15
550
50.6
43.2
41.2
12.9
9.9
15
500
47.9
43.8
41.8
13.8
10.8
15
550
50.6
43.2
41.2
12.9
9.9
15

5. 由于具有极佳的ACR及NEXT性能指标值，使GigaSPEED XL8产品能支持发展中的网络并行传输方式，从而使在布线系统上传输高达1000Base-T以太网及2.4Gbps ATM系统应用，而且经性能测试，GigaSPEED-XL8材料还可提供550MHz的模拟宽带视频应用。

6. 可实现最新的区域布线模式(Zone-Wiring)，并且在100米范围内无跳线长度限制。　

7. 由于GigaSPEED-XL的高性能指标，其允许在单根8芯线缆内同时共享二个高速（100M）数据传输，使系统实现真正高性能的灵活性及可扩展性.　

8. GigaSPEED-XL 千兆比布线系统同时还提供2081E阻燃CMP系列及3081E低烟零卤素，4081E最高CMP50阻燃系列电缆可选，使其产品系列更齐全。且所有的产品与PowerSum系统组件完全兼容，用户投资保护更完善。

9. 其MGS400E高性能信息模块系列，更具有90度（垂直）及45度（斜角）二种墙面安装方式。

M12CF/S-262英式防尘盖原厂面板 彩色六类信息模块 可翻转六类模块化配线架

10. GigaSPEED系统支持的主要应用
· 550MHz 77频道宽带 CATV
· 1.2 Gbps ATM （标准制定中）
· 1000Base-T千兆以太网
· 622 Mbps 64－CAP ATM
· 270 Mbps 数字视频
· AES/EBU 数字音频
· 155 Mbps ATM
· 100Base-T快速以太网
· 16 Mbps 令牌环网
· 10 Base-T以太网
· RS485/RS422/RS232/Modem
· ISDN
· T1
· Switched – 56
· 模拟电话/Fax
· 模拟基带视频/音频

6.3. LazrSPEED 150万兆多模光纤布线系统的特点与功能

CommScope的前身朗讯科技（Lucent）是发明和研制光纤、光缆和激光器元件的光通信先驱之一，于七十年代末首家将光纤用于商业通信的公司。今天CommScope开发及研制了一系列得到广泛应用的光缆产品，包括著名的LazrSPEED 万兆（10G）多模光纤系列，其后来发展成为国际标准OM3万兆多模光缆的标准蓝本，TeraSPEED 100G光缆系列。同时CommScope也是世界最大的光纤光缆全系列产品的供应商之一。

与其它厂家所不同的是CommScope真正具有设计、制造及测试端对端光纤通道能力的厂家之一。SYSTIMAX结构化网联解决方案可提供高达千兆比\公里传输速率的最先进的网络连接方案；CommScope还研制了直径1.6mm的光纤跳线系列，从而可以最大限度地利用安装空间，该技术在世界处于领先地位；CommScope同时生产全系列用于端接及保护安装盒的光缆配件系列，包括连接头、端接工具、LGX及LIU接头安装盒、无源光纤元件、测试仪器等；同时还包括光缆Fiber Grafix网络设计等软件产品系列。CommScope SYSYIMAX 使用玻璃光纤，包含一个锗芯和硅包层，每一根光纤用双层结构的外皮，D-LUX 100加以保护，它衬垫光纤以防止微小弯曲的损失，防止磨损并保持机械强度。SYSTIMAX 光纤分为多模和单模，因为不同光波传播的速度不同，光波发散在系统的远距离传输中将导致损耗和增加距离限制，为了避免这一问题，SYSTIMAX 光纤电缆还有一种非一致性折射率的纤芯，称为渐变折射率型，纤芯的折射率在中心最大，逐渐地向边缘减少，从而增加了频带宽度，因为离中心越远的光走的距离越远，但比中心处的光速度快，因此能够同时达到一点。

l 10G万兆多模光缆系列：LazrSPEED 150

室内增强型10G万兆多模光缆，有1-144芯选择及普通OFNR，阻燃OFNP，低烟零卤型外皮可选LSZH，同时还具有室内型防鼠咬铝铠装或钢铠装多模光缆系列可供选择；而连接线和软跳线分别有单芯，双芯，四芯阻燃，非阻燃型及LC，SC，ST，FC连接头等可选；纤芯及模式带宽：50μm，有效模式带宽为950\500MHz-km@850nm\1310nm；网络带宽功能： 千兆以太网达800米，万兆以太网150米，是真正的万兆光纤性能，千兆光纤价格，具有极高性价比的光纤产品系列。

SYSTIMAX室外多模光缆结构及护套系列选择：

5024系列：层绞式非金属防雷型
5023系列：层绞式金属铠装型
5022系列：中心束管型非金属防雷型
5021系列：中心束管型金属铠装型
MXBK系列：室外型62.5μm纤芯系列
HXBK系列：室外型50μm纤芯超OM2＋系列
ZXBK系列：室外型50μm纤芯OM3系列
XXBK系列：室外型50μm纤芯超OM3系列

l LazrSPEED 150万兆多模光纤性能介绍

CommScope LazrSPEED 150万兆（10G）多模光纤系列是 CommScope公司世界首创，独一无二的多模光纤系统，其采用独特的增强型50μm纤芯系列，独特的DMD参数使传输带宽达到950MHz\850nm窗口，以解决高速数据传输时不会导致数码重叠和误码，配以LC光接插件系列完成端到端万兆光纤布线系统。

CommScope LazrSPEED其不但具有10G的传输速度，而且具有良好的向下兼容性，其可兼容传统的10M，100M，1000M光以太网网络应用如10Base-FL，1000Base-FL等应用，而且可支持1000M多模光网络应用达800米，远超过275米国际标准的距离。LC光纤头是 LazrSPEED系统的另一大特点，LC光纤头具有RJ45的特点，体积小，接入衰耗小，仅为0.1dB，为高速传输及远距离传输打下基础。由于850nm窗口下光网络设备可使用内腔发光二极管作为光源而非激光，光网络设备的投资可大大下降，使得整个网络系统的整体投资最为经济，因此 LazrSPEED系列是当今最具有性能价格比的10G网络系统。

LazrSPEED 150室内光纤 LazrSPEED翻转式配线架

CommScope独特拥有全系列的光纤跳线系列，包括LazrSPEED 150万兆(50um) 多模光纤系列，单模光纤系列，连接头包括ST，SC，LC和MTRJ，同时拥有单芯及双芯原装跳线。由于CommScope专利的LC小型光纤接头具有可分拆性，因此CommScope SYSTIMAX是世界上唯一支持单芯光纤跳线的综合布线设备提供厂商，极大方便了某些单芯光纤应用的系统如环境系统监控等。同时，CommScope还提供原厂设计生产的多模尾纤，单模尾纤及各种系列的光纤耗材。

LC系列光纤到桌面产品

6．4 CommScope端对端1053超五类系统特点与功能

SYSTIMAX端对端1053超五类产品系列，其优越精密的线对平行传输和阻抗匹配技术，布线系统端对端 (Point to Point) 信道的接入衰减Attenuation，近端串音衰耗NEXT，ACR，EMI等指标，都满足TIA/EIA 568-B及ISO/IEC 11801行业标准。

1053超五类线缆:

由24 AWG裸铜实心导体组成，外包聚乙烯CM阻燃护套，满足 TIA/EIA 568-B.2 Category 5E ， ISO/IEC 11801 Category 5, 及 EN 50173标准. 支持IEEE 802.3 1000BASE-T, 100BASE-TX, and 10BASE T，4/16 Mb/s Token Ring，155 MB/s ATM，ANSI X3.263 100Mb/s应用

SYS
