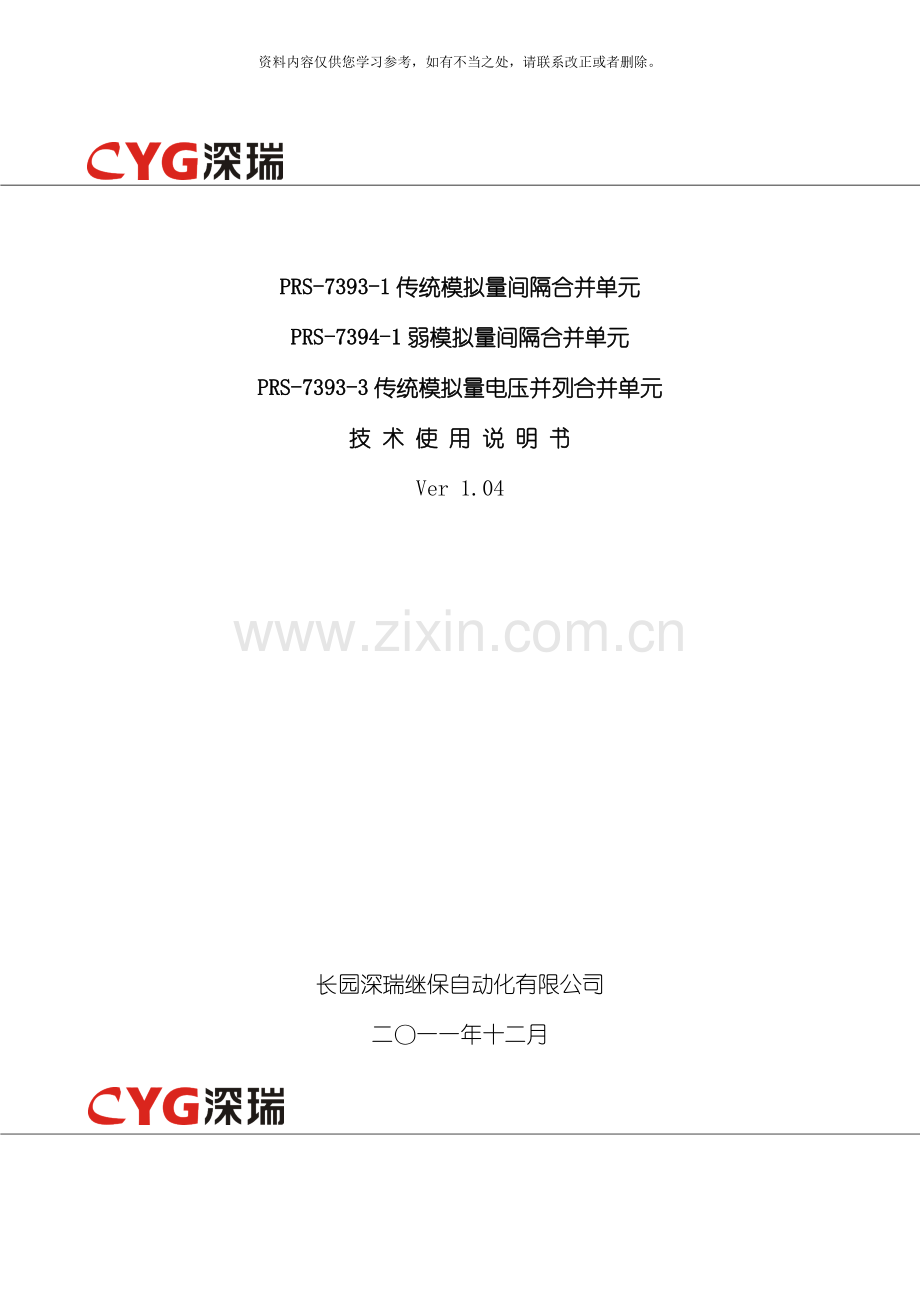

PRS-7393-1传统模拟量间隔合并单元
PRS-7394-1弱模拟量间隔合并单元
PRS-7393-3传统模拟量电压并列合并单元
技 术 使 用 说 明 书
Ver 1.04

长园深瑞继保自动化有限公司
二〇一一年十二月

PRS-7393-1传统模拟量间隔合并单元
PRS-7393-1弱模拟量间隔合并单元
PRS-7393-3传统模拟量电压并列合并单元
技 术 使 用 说 明 书
Ver 1.04

编写:
龚戈峰
审核:
陈远生　侯林　张广嘉
批准:
徐成斌

长园深瑞继保自动化有限公司
二〇一一年十二月

本说明书由长园深瑞继保自动化有限公司编写并发布, 并具有对相关产品的最终解释权。
相关产品的后续升级可能会和本说明书有少许出入, 说明书的升级也可能无法及时告知阁下, 对此我们表示抱歉! 请注意实际产品与本说明书描述的不符之处。

更多产品信息, 请访问互联网:

技术支持电话:
[phone]/8667
传真:
[phone]/8664

欢迎拨打免费客户服务电话: 400-678-8099

目 录
1. 概述 1
2. 参数及指标 2
2.1. 机械及环境参数 2
2.2. 额定电气参数 2
2.3. 主要技术指标 2
2.4. 光纤接口参数 3
2.5. 通讯接口 3
3. 虚端子定义 4
3.1. 模拟量虚端子 4
3.2. 虚开入端子 6
3.3. 虚开出端子 7
4. 硬件说明 8
4.1. 装置硬件概述 8
4.2. 装置连接示意图 8
4.3. 硬件模块说明 10
4.4. 指示灯 14
4.5. 端子接线 15
【附图1】 PRS-7393-1和PRS-7393-3(半层)端子排接线图、 面板图和插件图 17
【附图2】 PRS-7394-1端子排接线图、 面板图和插件图 18
【附图3】 PRS-7393-1、 PRS-7394-1和PRS-7393-3(半层)外形及安装开孔尺寸图 19
【附图4】 PRS-7393-3(整层)端子排接线图、 面板图和插件图 20
【附图5】 PRS-7393-3(整层)外形及安装开孔尺寸图 21

1. 概述
PRS-7393-1为变电站现场级的传统模拟量间隔合并单元, 能够采集来自传统一次互感器的模拟信号及接收电压合并单元的电压信号或其它合并单元的数字信号, 进行同步处理后经过以太网接口( 光纤) 给保护、 测控、 数字式电度表、 数字式录波仪等多个二次设备提供采样信息。合并单元数据输出格式符合数字化变电站IEC61850标准。
PRS-7394-1为变电站现场级的弱模拟量间隔合并单元, 与PRS-7393-1不同之处是采集来自弱模拟量互感器的信号。
PRS-7393-3传统模拟量电压并列合并单元为变电站现场级的电压并列合并单元, 能够采集来自传统一次电压互感器的模拟信号, 同时采集分段开关状态、 分段开关刀闸状态和并列把手状态等, 进行同步、 并列/解列处理后, 将并列前及并列后的母线电压经过以太网接口( 光纤网口) 或FT3接口(光纤串口)给间隔合并单元、 母线测控、 母联备自投等多个二次设备提供采样信息。合并单元数据输出格式符合数字化变电站IEC61850标准。
PRS-7393-3传统模拟量电压并列合并单元即适用于两段母线电压并列的场合, 也能够适用于三段母线电压并列的场合。PRS-7393-3传统模拟量电压并列合并单元支持一台电压合并单元经过内部数据交互实现两端母线或三段母线电压并列的功能; 也支持任一段母线配置一台电压合并单元, 各母线电压合并单元经过交换数据实现电压并列。
PRS-7393-3电压并列合并单元提供两种形式的装置供配置选择, 在发送光口要求比较少的场合能够配置使用4U半层装置(标配8路发送口), 在发送光口要求比较多的场合能够配置使用4U整层装置(标配16路发送口, 最多扩展48路发送)。

2. 参数及指标
2.1. 机械及环境参数
机箱结构尺寸:
258.9mm×177.0mm×283.0mm( 宽×高×深)
正常工作温度:
-10℃～50℃
极限工作温度:
-20℃～60℃
贮存及运输:
-25℃～70℃
相对湿度:
5%～95%
大气压力:
86～106KPa

2.2. 额定电气参数
直流工作电源:
220V/110V, 允许偏差: -20％～+15％
直流电源回路功耗:
全装置不大于30W
直流电源回路过载能力:
80～115%额定电压, 连续工作, 绝缘性能不下降。
2.3. 主要技术指标
2.3.1. 对下模拟量接入通道数目
半层装置标配接入12路传统模拟量或弱模拟量, 整层装置标配接入24路传统模拟量或弱模拟量, 保护通道支持双AD采样;
2.3.2. 对上光口数目及协议支持
组网口: CPU板自带2路光纤以太网, 用于经过交换机连接SMV/GOOSE/1588网;
点对点口: 半层装置标配8路光网口( 单发) , 整层装置标配16路光网口( 单发) , 最多可配48路单发光网, 支持DL/T860.92( IEC61850-9-2) 协议。
2.3.3. 采样率
可配置, 标配4000Hz( 80点/周波) 。
2.3.4. 测量精度
测量电流通道满足0.2S级。
保护保护通道满足5PTE。.
计量电压通道满足0.2级。
保护电压通道满足3P。
2.3.5. 同步方式及同步精度
支持IEEE1588 V2版网络同步方式, 也支持光纤B码( 秒脉冲) 同步方式, 同步误差小于1 us。
2.3.6. 守时精度
10分钟内晶振误差小于4us。
2.3.7. 等间隔发送离散性
等间隔发送离散性<10us。
2.3.8. 电磁兼容
静电放电抗扰度:
GB/T 14598.14
IV级
射频电磁场辐射抗扰度:
GB/T 14598.9
III级( 网络IV级)
电快速瞬变脉冲群抗扰度:
GB/T 14598.10
A级
浪涌( 冲击) 抗扰度:
GB/T 14598.18
IV级
射频场感应的传导骚扰抗扰度:
GB/T 14598.17
III级
工频磁场抗扰度:
GB/T 17626.8
V级
脉冲磁场抗扰度:
GB/T 17626.9
V级
阻尼振荡磁场抗扰度:
GB/T 17626.10
V级
振荡波抗扰度:
GB/T 14598.13
III级
2.3.9. 绝缘试验
绝缘试验符合:
满足GB/T14598.3规定: 开路电压为 500V 的测试仪器测定装置的绝缘电阻值不小于 100MΩ
冲击电压试验符合:
满足GB/T14598.3规定的峰值为 5kV( 强电回路) 或 1kV( 弱电
回路) 的标准雷电波的冲击电压试验
2.4. 光纤接口参数
光纤参数:
多模光纤, ST接口, 光波长850nm(串口)/1310nm(网络)
发送功率:
≥－15dbm
接收灵敏度:
≤－30dbm
与二次设备间传送距离:
＜2km
2.5. 通讯接口
装置提供2路光纤网口, 支持SV、 Goose组网及IEEE 1588 V2同步, 支持双网配置;
装置提供1路光纤以太网口, 接收电压合并器电压量或其它合并单元的数字信号;
装置标配1路光纤串口, 支持光纤B码/秒脉冲同步;
装置可选配输出秒脉冲电口输出, 用于测试用途。

3. 虚端子定义
下面定义为通用定义, 实际虚端子定义以合并单元的工程icd模型文件为准。
3.1. 模拟量虚端子
标准版本软件定义了6路CT和12路PT( 保护通道都支持双AD, 如实际工程应用为单AD, 则采用AD1数据) , 软件内部模拟量虚端子定义如表3-1, MU对上( 如按照9-2协议) 报文发送时, 按照表3-1挑选需要的虚端子, 与9-2报文发送通道建立映射关系。
表3-1 模拟量虚端子定义表
系统内部虚端子
枚举量
含义
0
EN_ANA00_I1_P1
CT1_保护电流1
1
EN_ANA01_I1_P2
CT1_保护电流2
2
EN_ANA02_I1_M
CT1_测量电流
3
EN_ANA03_I2_P1
CT2_保护电流1
4
EN_ANA04_I2_P2
CT2_保护电流2
5
EN_ANA05_I2_M
CT2_测量电流
6
EN_ANA06_I3_P1
CT3_保护电流1
7
EN_ANA07_I3_P2
CT3_保护电流2
8
EN_ANA08_I3_M
CT3_测量电流
9
EN_ANA09_I4_P1
CT4_保护电流1
10
EN_ANA10_I4_P2
CT4_保护电流2
11
EN_ANA11_I4_M
CT4_测量电流
12
EN_ANA12_I5_P1
CT5_保护电流1
13
EN_ANA13_I5_P2
CT5_保护电流2
14
EN_ANA14_I5_M
CT5_测量电流
15
EN_ANA15_I6_P1
CT6_保护电流1
16
EN_ANA16_I6_P2
CT6_保护电流2
17
EN_ANA17_I6_M
CT6_测量电流
18
EN_ANA18_U1_1
PT1_电压1-并列前
19
EN_ANA19_U1_2
PT1_电压2-并列前
20
EN_ANA20_U2_1
PT2_电压1-并列前
21
EN_ANA21_U2_2
PT2_电压2-并列前
22
EN_ANA22_U3_1
PT3_电压1-并列前
23
EN_ANA23_U3_2
PT3_电压2-并列前
24
EN_ANA24_U4_1
PT4_电压1-并列前
25
EN_ANA25_U4_2
PT4_电压2-并列前
26
EN_ANA26_U5_1
PT5_电压1-并列前
27
EN_ANA27_U5_2
PT5_电压2-并列前
28
EN_ANA28_U6_1
PT6_电压1-并列前
29
EN_ANA29_U6_2
PT6_电压2-并列前
30
EN_ANA30_U7_1
PT7_电压1-并列前
31
EN_ANA31_U7_2
PT7_电压2-并列前
32
EN_ANA32_U8_1
PT8_电压1-并列前
33
EN_ANA33_U8_2
PT9_电压2-并列前
34
EN_ANA34_U9_1
PT9_电压1-并列前
35
EN_ANA35_U9_2
PT9_电压2-并列前
36
EN_ANA36_U1_M
PT1_计量电压-并列前
37
EN_ANA37_U2_M
PT2_计量电压-并列前
38
EN_ANA38_U3_M
PT3_计量电压-并列前
39
EN_ANA39_U0_1_1
I母零序电压1-并列前
40
EN_ANA40_U0_1_2
I母零序电压2-并列前
41
EN_ANA41_U4_M
PT4_计量电压-并列前
42
EN_ANA42_U5_M
PT5_计量电压-并列前
43
EN_ANA43_U6_M
PT6_计量电压-并列前
44
EN_ANA44_U0_2_1
II母零序电压1-并列前
45
EN_ANA45_U0_2_2
II母零序电压2-并列前
46
EN_ANA46_U7_M
PT7_计量电压-并列前
47
EN_ANA47_U8_M
PT8_计量电压-并列前
48
EN_ANA48_U9_M
PT9_计量电压-并列前
49
EN_ANA49_U0_3_1
III母零序电压1-并列前
50
EN_ANA50_U0_3_2
III母零序电压2-并列前
51
EN_ANA51_U1_1
PT1_电压1-并列/切换后
52
EN_ANA52_U1_2
PT1_电压2-并列/切换后
53
EN_ANA53_U2_1
PT2_电压1-并列/切换后
54
EN_ANA54_U2_2
PT2_电压2-并列/切换后
55
EN_ANA55_U3_1
PT3_电压1-并列/切换后
56
EN_ANA56_U3_2
PT3_电压2-并列/切换后
57
EN_ANA57_U4_1
PT4_电压1-并列/切换后
58
EN_ANA58_U4_2
PT4_电压2-并列/切换后
59
EN_ANA59_U5_1
PT5_电压1-并列/切换后
60
EN_ANA60_U5_2
PT5_电压2-并列/切换后
61
EN_ANA61_U6_1
PT6_电压1-并列/切换后
62
EN_ANA62_U6_2
PT6_电压2-并列/切换后
63
EN_ANA63_U7_1
PT7_电压1-并列/切换后
64
EN_ANA64_U7_2
PT7_电压2-并列/切换后
65
EN_ANA65_U8_1
PT8_电压1-并列/切换后
66
EN_ANA66_U8_2
PT9_电压2-并列/切换后
67
EN_ANA67_U9_1
PT9_电压1-并列/切换后
68
EN_ANA68_U9_2
PT9_电压2-并列/切换后
69
EN_ANA69_U1_M
PT1_计量电压-并列后
70
EN_ANA70_U2_M
PT2_计量电压-并列后
71
EN_ANA71_U3_M
PT3_计量电压-并列后
72
EN_ANA72_U0_1_1
I母零序电压1-并列后
73
EN_ANA73_U0_1_2
I母零序电压2-并列后
74
EN_ANA74_U4_M
PT4_计量电压-并列后
75
EN_ANA75_U5_M
PT5_计量电压-并列后
76
EN_ANA76_U6_M
PT6_计量电压-并列后
77
EN_ANA77_U0_2_1
II母零序电压1-并列后
78
EN_ANA78_U0_2_2
II母零序电压2-并列后
79
EN_ANA79_U7_M
PT7_计量电压-并列后
80
EN_ANA80_U8_M
PT8_计量电压-并列后
81
EN_ANA81_U9_M
PT9_计量电压-并列后
82
EN_ANA82_U0_3_1
III母零序电压1-并列后
83
EN_ANA83_U0_3_2
III母零序电压2-并列后

说明:
1. 表3-1定义的模拟量虚端子为软件内部定义, 考虑到工程应用的灵活性, 具体某个虚端子与交流插件的实际端子对应关系, 请参加相关工程设计图纸。
2. 表3-1定义的模拟量虚端子序号与协议( 9-2) 报文发送通道号没有必然联系, 实际工程配置时需在MU配置中指定表3-1定义的模拟量虚端子与协议( 如9-2) 报文发送通道号的对应关系。
3.2. 虚开入端子
Goose开入虚端子包括刀闸位置、 开关位置等, 并可根据工程需求进行配置。
系统内部开入虚端子
枚举量
含义
0
EN_KI_SW1AND2BUS
1#2#母线分段开关
1
EN_KI_DL12G1
1#2#母线分段开关刀闸1
2
EN_KI_DL12G2
1#2#母线分段开关刀闸2
3
EN_KI_HD1TO2BUS
1#母线并2#母线并列把手
4
EN_KI_HD2TO1BUS
2#母线并1#母线并列把手
5
EN_KI_SW2AND3BUS
2#3#母线分段开关
6
EN_KI_DL23G1
2#3#母线分段开关刀闸1
7
EN_KI_DL23G2
2#3#母线分段开关刀闸2
8
EN_KI_HD2TO3BUS
2#母线并3#母线并列把手
9
EN_KI_HD3TO2BUS
3#母线并2#母线并列把手
10
EN_KI_KGBUS1
1#母线刀闸(用于电压切换)
11
EN_KI_KGBUS2
2#母线刀闸(用于电压切换)
12
EN_KI_RES1
备用虚端子1
13
EN_KI_RES2
备用虚端子2
14
EN_KI_RES3
备用虚端子3
15
EN_KI_RES4
备用虚端子4
3.3. 虚开出端子
Goose开出虚端子包括检修、 装置异常、 运行异常等, 并可根据工程需求进行配置。
系统内部开出虚端子
枚举量
含义
0
EN_KO_RUNERROR
运行异常
1
EN_KO_CHECKERROR
装置自检异常
2
EN_KO_AD_SAMPERROR
采样异常
3
EN_KO_MU_SYNERROR1
同步异常
4
EN_KO_MU_VOLMERGE
电压并列/切换
5
EN_KO_TEST
装置检修
6
EN_KO_MU_SEC_ERR
同步信号通讯中断
7
EN_KO_RES2
备用虚端子2
8
EN_KO_RES3
备用虚端子3
9
EN_KO_RES4
备用虚端子4

4. 硬件说明
4.1. 装置硬件概述
PRS-7393-1传统模拟量间隔合并单元、 PRS-7394-1弱模拟量间隔合并单元和PRS-7393-3传统模拟量电压并列合并单元核心处理芯片采用摩托罗拉公司的主流32位高速PowerPC芯片, 内部集成了微处理器和一些控制领域的常见外围组件, 既具有强大数字信号处理能力, 又具有强大的事件管理能力和嵌入式控制功能。功耗低, 速度快, 特别适用于大批量数据处理的场合。
采用低温漂、 高精度晶振, 守时精度高。报文发送由高性能FPGA控制, 离散性小。采用先进的网络平台交换总线结构。全总线结构, 总线插座带位置板号, 接口兼容。可实现不同板件的互换。百兆管理总线、 千兆数据总线、 LVDS控制总线真正实现不同板件的信息共享。
PRS-7393-1、 PRS-7394-1及PRS-7393-3(半层)采用标准4U( 半层) 机箱, 可选配液晶, 对上报文发送支持以太网方式。标准配置由电源板WB8600模件 ( 1块) 、 CPU主板模件WB8290( 1块) 、 TY131以太网单发模件( 1块) 、 和WB8011通用总线板, PRS-7393-1传统模拟量间隔合并单元和PRS-7393-3传统模拟量电压并列合并单元(半层)配置传统模拟量交流插件WB712C( 1块) , PRS-7394-1弱模拟量间隔合并单元配置弱模拟量交流模件WB72A( 1块) 。
PRS-7393-3(整层)采用标准4U( 整层) 机箱, 可选配液晶。标准配置由电源板WB8610模件 ( 1块) 、 CPU主板模件WB8290( 2块) 、 TY131以太网单发模件( 1块) 、 和WB8001通用总线板, 配置传统模拟量交流插件WB712C( 2块) 。

4.2. 装置连接示意图

图5-1 PRS-7393-1典型连接示意图

图5-2 PRS-7394-1典型连接示意图

图5-3 PRS-7393-3典型连接示意图1 (一台接入多段母线电压)

图5-4 PRS-7393-3典型连接示意图2 (两台交换电压量)

4.3. 硬件模块说明
PRS-7393-1、 PRS-7394-1及PRS-7393-3(半层)两种间隔合并单元装置都采用标准4U( 半层) 机箱, 后插式结构。装置标配由电源板、 主CPU板、 以太网发送背板、 传统模拟量交流板或弱模拟量交流板等插件和总线背板( 面板) 组成。
表4-1 半层装置插件功能表
板件型号
板件名称
功 能 说 明
WB8011
总线背板
带5个总线插槽, 是电源板、 CPU板、 接口板的连接平台
WB8600
电源板
3×3组信号开出( 2路瞬动、 1路保持) , 2路装置异常信号、 8路开入, 指示灯控制
WB8290
CPU板
完成模拟量信号采集, 支持双AD采样
WB712C
传统模拟量
交流板
完成传统CT/PT接入, 最大能够接入12路传统模拟量(PRS-7393-1配置)
WB72A
弱模拟量交流板
完成弱模拟量CT/PT接入, 最大能够接入12路弱模拟量(PRS-7394-1配置)
TY131
以太网发送背板
8路单发光网口背板
TY111
指示灯板
装置运行指示灯
TY821
( 选配)
显示面板
由320*240点阵TFT大屏幕带背光液晶显示屏及按键构成, 主要实现人机对话, 并实时显示装置的运行工况

PRS-7393-3(整层)合并单元装置都采用标准4U( 整层) 机箱, 后插式结构。装置标配由电源板、 主CPU板、 以太网发送背板、 传统模拟量交流板等插件和总线背板( 面板) 组成。
表4-2 整层装置插件功能表
板件型号
板件名称
功 能 说 明
WB8001
总线背板
带5个总线插槽, 是电源板、 CPU板、 接口板的连接平台
WB8610
电源板
3×3组信号开出( 2路瞬动、 1路保持) , 2路装置异常信号、 4路开入, 指示灯控制
WB8290
CPU板
完成模拟量信号采集, 支持双AD采样
WB8330
开入板

WB712C
传统模拟量
交流板
完成传统CT/PT接入, 最大能够接入12路传统模拟量; 整层装置配置2块, 最多24路模拟量输入
TY131
以太网发送背板
8路单发光网口背板
TY821
( 选配)
显示面板
由320*240点阵TFT大屏幕带背光液晶显示屏及按键构成, 主要实现人机对话, 并实时显示装置的运行工况
4.3.1. 电源模块(WB8600)

序号
P1
P2
1
+KM
COM1
2
-KM
XJ11
3
GND
XJ21
4
装置检测
XJ31
5
外部复归
ZZYC1
6
1母2母分段开关
COM2
7
1母并2母把手
XJ12
8
2母并1母把手
XJ22
9
1母2母分段开关刀闸
XJ32
10
1#母线刀闸
ZZYC2
11
2#母线刀闸
COM3
12

XJ13
13

XJ23
14

XJ33
15

ZZYC3
16
-KM1

l 30W功率电源模块, 提供DC5V, ±DC12V;
l LVDS控制总线通讯方式传送开入开出量数据, 速度快, 扩展性强;
l 根据背板固定槽位自动识别板号, 可灵活定位;
l 提供8路开入( XIN1～XIN8) , 其中XIN1定义为检修压板, 其余开入备用;
l 3×3组信号开出( 每组2瞬动1保持) 、 2路装置异常(ZZYC1、 ZZYC2);
l 出口电源闭锁电路;
l 控制指示灯信号。

4.3.2. 电源模块(WB8610)

序号
P1
P2
1
+KM
COM1
2
-KM
XJ11
3
GND
XJ21
4
装置检测
XJ31
5
外部复归
ZZYC1
6
1母2母分段开关
COM2
7
1母并2母把手
XJ12
8
-KM1
XJ22
9

XJ32
10

ZZYC2
11

COM3
12

XJ13
13

XJ23
14

XJ33
15

ZZYC3
16

l 50W功率电源模块, 提供DC5V, ±DC12V;
l LVDS控制总线通讯方式传送开入开出量数据, 速度快, 扩展性强;
l 根据背板固定槽位自动识别板号, 可灵活定位;
l 提供8路开入( XIN1～XIN8) , 其中XIN1定义为检修压板, 其余开入备用;
l 3×3组信号开出( 每组2瞬动1保持) 、 2路装置异常(ZZYC1、 ZZYC2);
l 出口电源闭锁电路;
l 控制指示灯信号。
4.3.3. 开入模块(WB8330)

序号
P1
P2
1
+KM
COM1
2
-KM
XJ11
3
GND
XJ21
4
装置检测
XJ31
5
外部复归
ZZYC1
6
1母2母分段开关
COM2
7
1母并2母把手
XJ12
8
-KM1
XJ22
9

XJ32
10

ZZYC2
11

COM3
12

XJ13
13

XJ23
14

XJ33
15

ZZYC3
16

l 50W功率电源模块, 提供DC5V, ±DC12V;
l LVDS控制总线通讯方式传送开入开出量数据, 速度快, 扩展性强;
l 根据背板固定槽位自动识别板号, 可灵活定位;
l 提供8路开入( XIN1～XIN8) , 其中XIN1定义为检修压板, 其余开入备用;
l 3×3组信号开出( 每组2瞬动1保持) 、 2路装置异常(ZZYC1、 ZZYC2);
l 出口电源闭锁电路;
l 控制指示灯信号。

4.3.4. CPU模块(WB8290)
CPU板WB8290具有3个收发以太网光口和2个光串口接口。

l 光网口模块1指定用于1588/SMV组网;
l 光网口模块2指定用于Goose组网;
l 光网口模块3指定用于接收电压合并单元报文或其它合并单元的数字信号; 如果不需要连接, 则不必接入;
l B码/秒脉冲接入模块用于同步方式为B码或秒脉冲的情况。
4.3.5. 以太网发送模块(TY131)

TY131背板有4个双发光网模块, 提供8路光网发送。
4.4. 指示灯
PRS-7393-1和PRS-7394-1装置前面板有一排指示灯, 用于状态指示及告警, 装置面板指示灯如下:
表 43 PRS-7393-1/PRS-7394-1状态灯指示
¡( 绿) 电源:
指示电源供能正常
¡( 绿) 装置运行:
指示主CPU的程序运行情况, 该灯点亮, 表示相应板件程序正常运行
¡( 红) 装置异常:
装置CPU工作出现异常
¡( 红) 采集异常:
采集单元接收异常及电压合并单元接收异常
¡( 红) 同步异常:
同步( 秒脉冲/B码/1588) 异常
¡( 红) 装置检修:
检修开入

PRS-7393-3(半层)装置前面板有一排指示灯, 用于状态指示及告警, 装置面板指示灯如下:
表 44 PRS-7393-3(半层)状态灯指示
¡( 绿) 电源:
指示电源供能正常
¡( 绿) 装置运行:
指示主CPU的程序运行情况, 该灯点亮, 表示相应板件程序正常运行
¡( 红) 装置异常:
装置CPU工作出现异常
¡( 红) 采集异常:
采集单元接收异常及电压合并单元接收异常
¡( 红) 同步异常:
同步( 秒脉冲/B码/1588) 异常
¡( 红) 电压并列:
电压并列指示

PRS-7393-3(整层)装置前面板有一排指示灯, 用于状态指示及告警, 装置面板指示灯如下:
表 45 PRS-7393-3(整层)状态灯指示
¡( 绿) 电源:
指示电源供能正常
¡( 绿) 装置运行:
指示主CPU的程序运行情况, 该灯点亮, 表示相应板件程序正常运行
¡( 红) 装置异常:
装置CPU工作出现异常
¡( 红) 采集异常:
采集单元接收异常及电压合并单元接收异常
¡( 红) 同步异常:
同步( 秒脉冲/B码/1588) 异常
¡( 红) 电压并列:
电压并列指示
4.5. 端子接线
PRS-7393-1、 PRS-7394-1及PRS-7393-3(半层)合并单元提供3组开出信号, 每组3路信号( XJ1-XJ3) , 2组瞬动, 1组保持。2路装置异常信号( ZZYC1-ZZYC2) 。其中XJ1信号为采集回路自检异常信号、 XJ2 为同步脉冲失步信号。装置异常信号接入监控采集装置, 使用220V/110V直流电源。
装置端子排接线及前后视图如附图1、 附图2所示, 从右到左依次为: 电源板WB8600、 空板、 CPU板WB8290(带背板TY131)、 空板和交流板WB712C或WB72A, 说明如下:
P1-1～4
第一组信号输出, 其中P1-1为公共端
P1-5
第一路装置异常
P1-6～9
第二组信号输出, 其中P1-6为公共端
P1-10
第二路装置异常
P1-11～14
第三组信号输出, 其中P1-11为公共端
P2-1～3
电源输入, P2-3接大地
P2-4～11
8路开入( XIN1-XIN8) , 其中P2-16为公共端
其中XIN1定义为检修压板, 其余开入备用
P5-1～8
8路SMV数据单发光口
P6-1～2
组网收发光口1( 1588/SV网)
P6-3～4
组网收发光口2( Goose网)
P6-5～6
SMV报文接收光口
P6-7～8
B码/秒脉冲接收光串口
P8-P9
传统模拟量接口, CT: 5A/1A, PT: 200V/100V;
或弱模拟量接口, CT: 200mV/200mA, PT: 4V

PRS-7393-3(整层)合并单元提供3组开出信号, 每组3路信号( XJ1-XJ3) , 2组瞬动, 1组保持。2路装置异常信号( ZZYC1-ZZYC2) 。其中XJ1信号为采集回路自检异常信号、 XJ2 为同步脉冲失步信号。装置异常信号接入监控采集装置, 使用220V/110V直流电源。
装置端子排接线及前后视图如附图4所示, 从右到左依次为: 电源板WB8610、 空板、 CPU板WB8290(带背板TY131)、 空板和交流板WB712C或WB72A, 说明如下:
P1-1～4
第一组信号输出, 其中P1-1为公共端
P1-5
第一路装置异常
P1-6～9
第二组信号输出, 其中P1-6为公共端
P1-10
第二路装置异常
P1-11～14
第三组信号输出, 其中P1-11为公共端
P2-1～3
电源输入, P2-3接大地
P2-4～11
8路开入( XIN1-XIN8) , 其中P2-16为公共端
其中XIN1定义为检修压板, 其余开入备用
P5-1～8
8路SMV数据单发光口
P6-1～2
组网收发光口1( 1588/SV网)
P6-3～4
组网收发光口2( Goose网)
P6-5～6
SMV报文接收光口
P6-7～8
B码/秒脉冲接收光串口

P8-P9
传统模拟量接口, PT: 200V/100V;
【附图1】 PRS-7393-1和PRS-7393-3(半层)端子排接线图、 面板图和插件图

【附图2】 PRS-7394-1端子排接线图、 面板图和插件图

【附图3】 PRS-7393-1、 PRS-7394-1和PRS-7393-3(半层)外形及安装开孔尺寸图

【附图4】 PRS-7393-3(整层)端子排接线图、 面板图和插件图

【附图5】 PRS-7393-3(整层)外形及安装开孔尺寸图
