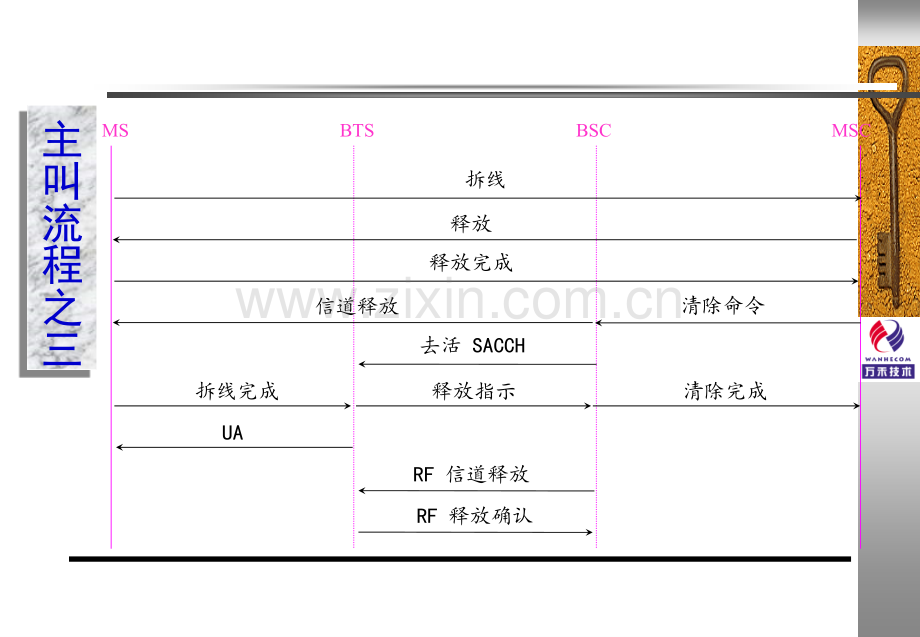

主叫流程之二MSBSCBTSMSC指配请求信道激活确认指配命令建立指示指配完成指配完成去活 SACCH释放请求释放请求确认RF 信道释放RF 信道释放确认振铃连接连接确认SABMUA信道激活(TCH+SACCH)MSBSCBTSMSC主叫流程之三信道释放释放完成释放清除命令RF 信道释放拆线完成去活 SACCHRF 释放确认释放指示UA拆线清除完成被叫流程之一MSBSCBTSMSC信道激活确认信道激活加密命令信道要求Complete Layer 3 Info.鉴权请求呼叫确认加密模式完成SABM(寻呼响应)立即指配命令建立指示信道请求UA(寻呼响应)加密模式命令立即指配 鉴权响应呼叫建立加密模式命令加密模式完成寻呼命令寻呼请求寻呼被叫流程之二MSBSCBTSMSC指配信道请求信道激活确认指配命令建立指示指配完成指配完成去活 SACCH释放请求释放确认RF 信道释放RF 信道释放确认振铃连接连接确认SABMUA信道激活MSBSCBTSMSC被叫流程之三信道释放释放完成释放清除命令RF 信道释放拆线完成去活 SACCHRF 释放确认释放指示UA拆线清除完成MSBSC信道激活确认信道激活加密命令信道要求Complete Layer 3 Info.鉴权请求TMSI 重分配完成加密模式完成SABM(位置更新请求)立即指配命令建立指示BTS信道请求UA(位置更新确认)加密模式命令立即指配 MSC鉴权响应位置更新允许加密模式命令加密模式完成位置更新流程之一MSBSCBTSMSC位置更新流程之二信道释放清除命令RF 信道释放DISC去活 SACCHRF 信道释放释放指示UA清除完成MSBSCBTS1BTS2内部切换流程信道激活信道激活确认测量结果报告切换命令测量报告切换接入切换完成SABMUA切换完成切换执行(to MSC)物理信息(同步过程)建立指示切换检测到MSMSCBSS1BSS2外部切换流程切换请求切换要求切换请求确认切换命令切换接入切换完成SABMUA切换完成清除完成物理信息(同步过程)切换检测到清除命令信道请求(Channel Request)ESTABLISHMENT CAUSE(36bit)RANDOM REFERENCE(52bit)信道要求(Channel Required)Request Referenc(包括random reference 和部分帧号)Access Delay(BTS测量得到的时延)信道激活(Channel Activation)Channel number Activation type(3bit,立即指配、指配、切换等)Channel Mode(表示话音、数据或信令，以及相应属性)Channel Identification(绝对频道号或跳频参数)Handover Reference(条件：切换)Timing Advance(条件：小区内信道改变)信道激活证实(Channel Activation Ack)Frame Number立即指配命令(Immediate assign command)Full Imm.Assign Inf:IMMEDIATE ASSIGN:IMMEDIATE ASSIGN EXTENDED:IMMEDIATE ASSIGN REJECT立即指配(Immediate Assignment)Page Mode(正常寻呼、扩展寻呼、寻呼重组、不变)Channel Description(信道、绝对频道号或跳频参数)Request ReferenceTiming AdvanceMobile AllocationCM业务请求(CM service request)CM Service type(移动主叫、紧急呼、短消息业务等)Ciphering key sequence numberMobile station Classmark*发射功率等级*支持的加密算法*伪同步能力*短消息能力等Mobile Identity鉴权请求(Authentication request)Ciphering key sequence number Authentication parameter RAND鉴权响应(Authentication response)Authentication parameter SRES加密模式命令(Cipher mode command)Encryption Information Cipher Response Mode(可选项，响应消息中是否包含IMEI)加密模式完成(Cipher mode complete)Mobile Equipment Identity(可选项)Chosen Encryption Algorithm(可选项)建立(Setup)Bearer capability:信息传送能力、方式:编码标准等 Called party BCD number CC capabilities(移动台是否支持DTMF)指配请求(Assignment Request)Channel Type:speech/data indicator:channel rate and type:speech encoding algorithm or data rate&transparency indicator Priority Circuit Identity Code指配命令(Assignment Command)Channel Description(信道、绝对频道号或跳频参数)Power command指配完成(Assignment Complete)RR Cause(可选项)Circuit Identity Code(BSS分配电路时使用)Cell Identifier(小区改变时使用)Chosen Channel(选择信道速率/类型时使用)Chosen Encryption Algorithm(改变加密算法时使用)Circuit Pool(存在多个电路池时使用)Speech Version(Chosen)(选择了语音版本时使用)寻呼(Paging)IMSITMSI(可选项)Cell Identifier List(规定寻呼命令发送范围)寻呼命令(Paging command)Paging groupMS Identity寻呼请求(Paging request)Page modeChannel needed(信道类型)Mobiles Identity寻呼(Paging)IMSITMSI(可选项)Cell Identifier List(规定寻呼命令发送范围)寻呼命令(Paging command)Paging groupMS Identity寻呼请求(Paging request)Page modeChannel needed(信道类型)Mobiles Identity
