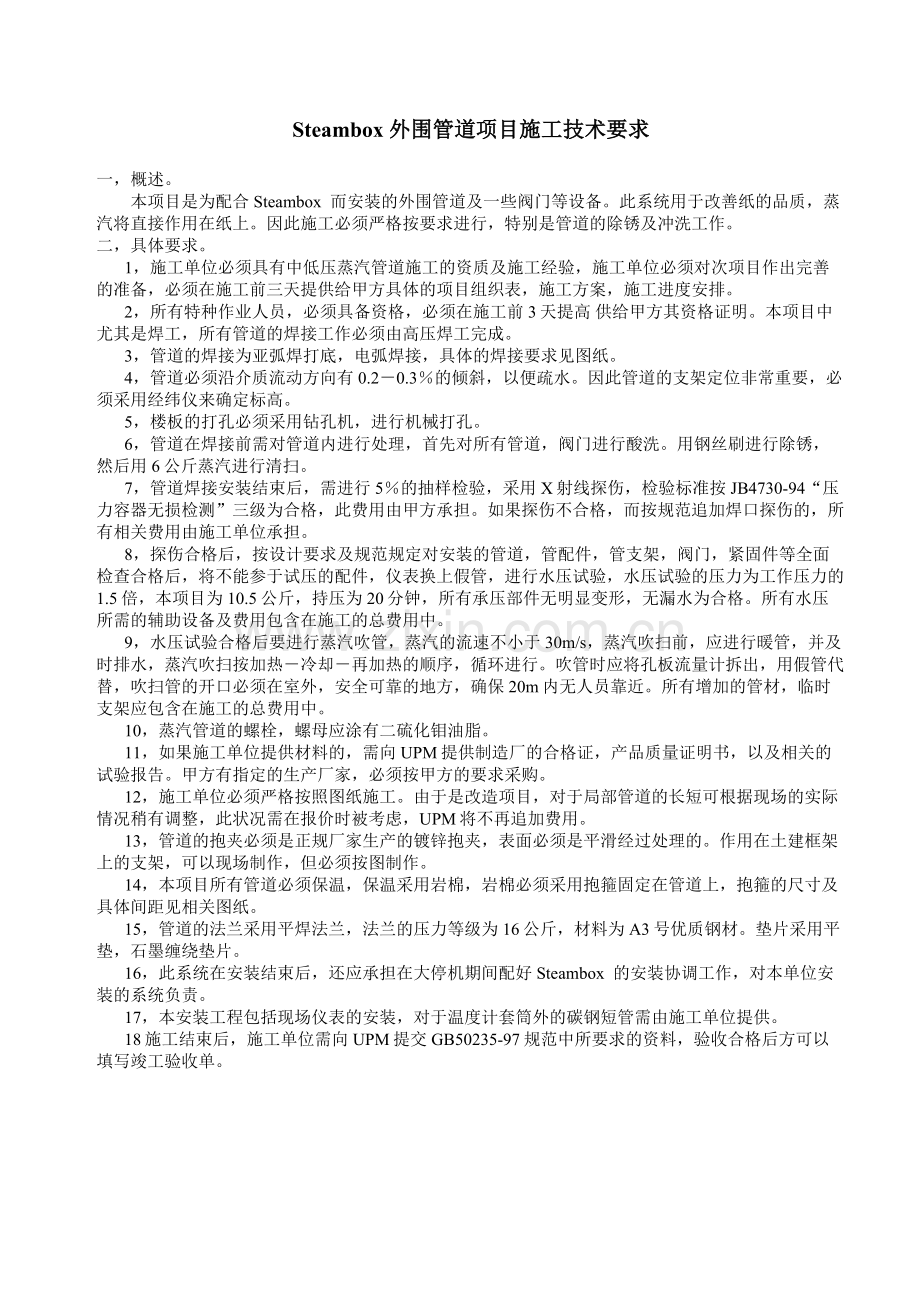

某蒸汽管道施工要求.doc

Steambox 外围管道项目施工技术要求

一，概述。
本项目是为配合Steambox 而安装的外围管道及一些阀门等设备。此系统用于改善纸的品质，蒸汽将直接作用在纸上。因此施工必须严格按要求进行，特别是管道的除锈及冲洗工作。
二，具体要求。
1，施工单位必须具有中低压蒸汽管道施工的资质及施工经验，施工单位必须对次项目作出完善的准备，必须在施工前三天提供给甲方具体的项目组织表，施工方案，施工进度安排。
2，所有特种作业人员，必须具备资格，必须在施工前3天提高 供给甲方其资格证明。本项目中尤其是焊工，所有管道的焊接工作必须由高压焊工完成。
3，管道的焊接为亚弧焊打底，电弧焊接，具体的焊接要求见图纸。
4，管道必须沿介质流动方向有0.2－0.3％的倾斜，以便疏水。因此管道的支架定位非常重要，必须采用经纬仪来确定标高。
5，楼板的打孔必须采用钻孔机，进行机械打孔。
6，管道在焊接前需对管道内进行处理，首先对所有管道，阀门进行酸洗。用钢丝刷进行除锈，然后用6公斤蒸汽进行清扫。
7，管道焊接安装结束后，需进行5％的抽样检验，采用X射线探伤，检验标准按JB4730-94“压力容器无损检测”三级为合格，此费用由甲方承担。如果探伤不合格，而按规范追加焊口探伤的，所有相关费用由施工单位承担。
8，探伤合格后，按设计要求及规范规定对安装的管道，管配件，管支架，阀门，紧固件等全面检查合格后，将不能参于试压的配件，仪表换上假管，进行水压试验，水压试验的压力为工作压力的1.5倍，本项目为10.5公斤，持压为20分钟，所有承压部件无明显变形，无漏水为合格。所有水压所需的辅助设备及费用包含在施工的总费用中。
9，水压试验合格后要进行蒸汽吹管，蒸汽的流速不小于30m/s，蒸汽吹扫前，应进行暖管，并及时排水，蒸汽吹扫按加热－冷却－再加热的顺序，循环进行。吹管时应将孔板流量计拆出，用假管代替，吹扫管的开口必须在室外，安全可靠的地方，确保20m内无人员靠近。所有增加的管材，临时支架应包含在施工的总费用中。
10，蒸汽管道的螺栓，螺母应涂有二硫化钼油脂。
11，如果施工单位提供材料的，需向UPM提供制造厂的合格证，产品质量证明书，以及相关的试验报告。甲方有指定的生产厂家，必须按甲方的要求采购。
12，施工单位必须严格按照图纸施工。由于是改造项目，对于局部管道的长短可根据现场的实际情况稍有调整，此状况需在报价时被考虑，UPM将不再追加费用。
13，管道的抱夹必须是正规厂家生产的镀锌抱夹，表面必须是平滑经过处理的。作用在土建框架上的支架，可以现场制作，但必须按图制作。
14，本项目所有管道必须保温，保温采用岩棉，岩棉必须采用抱箍固定在管道上，抱箍的尺寸及具体间距见相关图纸。
15，管道的法兰采用平焊法兰，法兰的压力等级为16公斤，材料为A3号优质钢材。垫片采用平垫，石墨缠绕垫片。
16，此系统在安装结束后，还应承担在大停机期间配好 Steambox 的安装协调工作，对本单位安装的系统负责。
17，本安装工程包括现场仪表的安装，对于温度计套筒外的碳钢短管需由施工单位提供。
18施工结束后，施工单位需向UPM提交GB50235-97规范中所要求的资料，验收合格后方可以填写竣工验收单。
