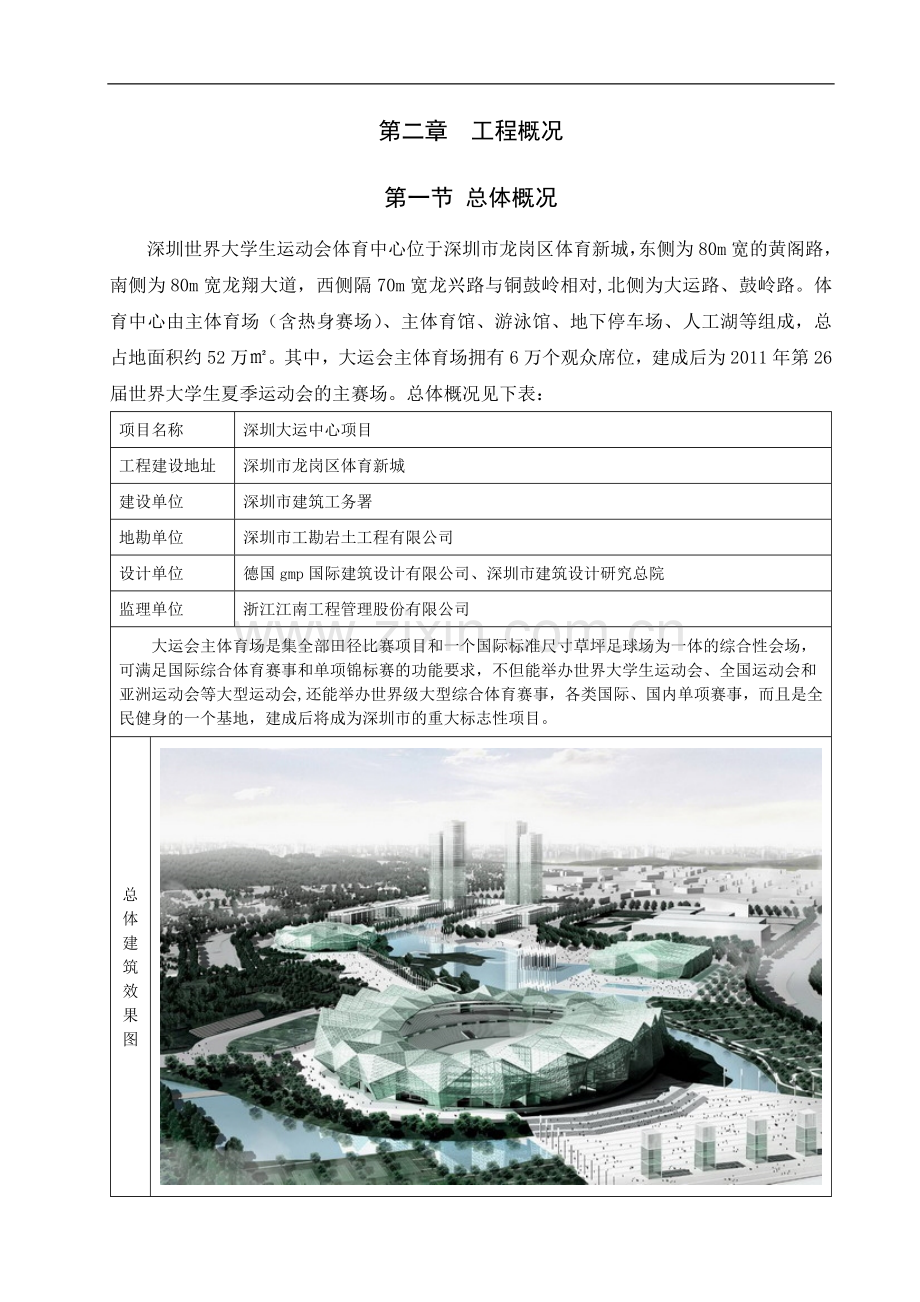

第二章工程概况第一节总体概况深圳世界大学生运动会体育中心位于深圳市龙岗区体育新城，东侧为80m宽的黄阁路，南侧为80m宽龙翔大道，西侧隔70m宽龙兴路与铜鼓岭相对,北侧为大运路、鼓岭路。体育中心由主体育场（含热身赛场）、主体育馆、游泳馆、地下停车场、人工湖等组成，总占地面积约52万㎡。其中，大运会主体育场拥有6万个观众席位，建成后为2011年第26届世界大学生夏季运动会的主赛场。总体概况见下表：项目名称深圳大运中心项目工程建设地址深圳市龙岗区体育新城建设单位深圳市建筑工务署地勘单位深圳市工勘岩土工程有限公司设计单位德国gmp国际建筑设计有限公司、深圳市建筑设计研究总院监理单位浙江江南工程管理股份有限公司大运会主体育场是集全部田径比赛项目和一个国际标准尺寸草坪足球场为一体的综合性会场，可满足国际综合体育赛事和单项锦标赛的功能要求，不但能举办世界大学生运动会、全国运动会和亚洲运动会等大型运动会,还能举办世界级大型综合体育赛事，各类国际、国内单项赛事，而且是全民健身的一个基地，建成后将成为深圳市的重大标志性项目。总体建筑效果图第二节钢结构概况一钢结构主体概况主体育场采用了内设张拉膜的钢屋盖体系，钢结构形式为单层折面空间网格结构，平面形状为285m×270m椭圆形，最高点的高度为44.1m，在不同的区域悬挑长度分别为51.9m到68.4m。钢结构构件通过支座、背谷、背峰、肩谷、肩峰、冠谷、冠峰、内环等承力节点进行连接，形成稳定的复杂空间结构体系。冠谷肩谷背峰肩峰支座冠峰内环背谷钢屋盖结构整体效果图钢结构东西向立面图 285m 33.1m 钢结构南北向立面图钢屋盖分为立面、马鞍形外圈、内圈三个部分，由20个形状相近的结构单元呈双轴对称分布构成。外圈的高差为12m，内圈的高差为8.6m。内圈外圈立面主体结构组成形式示意图在结构的支座、背峰、背谷、肩峰、肩谷、冠谷位置采用了铸钢节点，共120个，铸钢节点单件最重约90t，总重4000t。结构的冠峰、内环位置为焊接节点，共40个。结构的主杆件为铸钢管、焊接钢管及铸钢管+焊接钢管，直径为Φ700mm～Φ1400mm，壁厚为12mm～140mm；次杆件为焊接箱形截面杆件。背谷肩谷背谷肩峰背谷支座背峰内环冠谷内环冠峰标准结构单元节点分布图支座背谷背峰肩峰冠谷冠峰内环肩谷主要节点立面示意图钢屋盖铸钢节点（含球铰支座）采用GS-20Mn5（t≤160 调质，t＞160 正火），铸钢管采用LX420；焊接管采用Q390B、Q390GJ-C；次杆件采用Q345B；马道杆件采用Q345B；走道板、槽钢及角钢采用Q235B。各节点标高分布示意图二膜结构概述主体钢结构内设张拉膜，采用G类PTFE膜材（不燃类），抗拉强度应满足D级膜材要求，其透光率及反射率应满足建筑要求。本工程膜结构安全等级取为二级，设计使用年限为25年。膜材焊缝必须且只能沿环向布置。每个单元由13块形状不同的膜片组成，共计260个膜片。名称图例膜结构分区平面图立面区域外圈内圈整体效果图三马道系统概述马道结构通过方管拉杆与结构主杆件刚性连接，共24榀，120个吊点，上铺4mm厚的花纹钢板。名称图例马道分布平面图马道设置形式效果图第三节钢结构特征一钢构件特征钢结构主要构件及其特征如下表所示：类别图例截面主杆件铸钢管焊接钢管焊接钢管铸钢管最大截面尺寸（㎜）重量（kg/m）最大截面尺寸（㎜）延米重（kg/m） φ1200×30 865.6 φ1400×140 4350.3 类别图例截面次杆件次杆件最大截面尺寸（㎜） □600×350×10×30 延米重（kg/m） 249.8 二典型节点形式 1 球铰支座本工程球铰支座分布于主体钢结构的立面区域下端，最重支座达到19.5t，距内环点50.9～68.5m，每个支座由16根预应力达到600kN的预应力锚栓定位固定。球铰支座节点基座底板支座与底板连接锚杆型钢抗剪件预埋套管和预应力锚栓混凝土基座球铰支座分解图球铰支座效果图支座连接详图数量 20 单重 19.5t 2 主-次杆件连接节点典型节点效果图节点详图主次杆件连接节点一主次杆件连接节点二 3 铸钢节点典型节点效果图各类节点最重节点规格与特征背谷铸钢节点此类节点数量 20 最大重量 21.9 t 背峰铸钢节点此类节点数量 20 最大重量 19.8 t 肩峰铸钢节点此类节点数量 20 最大重量 16.1 t 肩谷铸钢节点此类节点数量 20 最大重量约90 t 冠谷铸钢节点此类节点数量 20 最大重量 14.6 t 4 膜结构节点典型节点效果图节点详图主杆与膜结构节点次杆与膜结构节点
