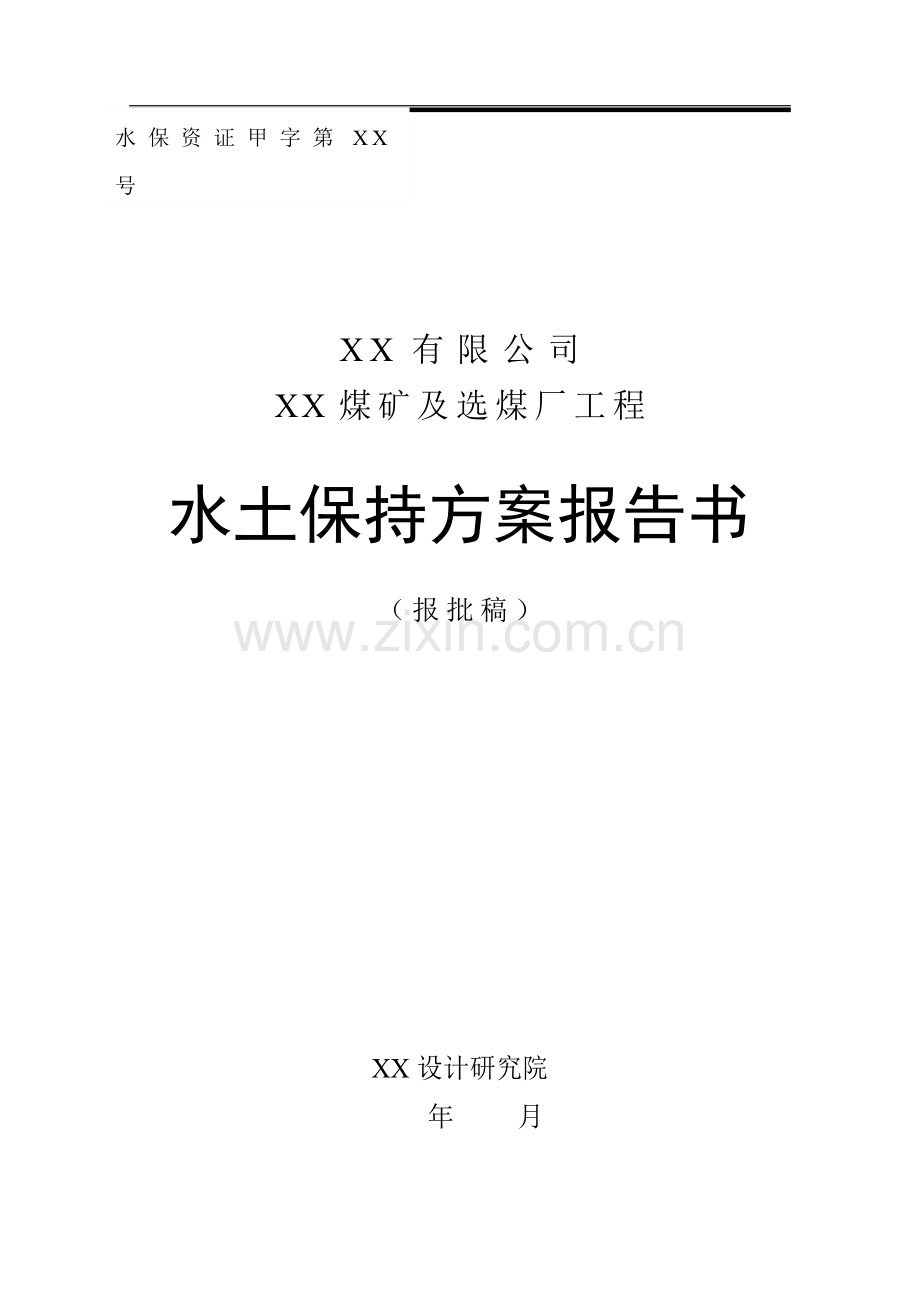

内蒙古某煤矿及选煤厂工程水土保持方案报告书.doc

水保资证甲字第XX号
工程设计甲级第XX-XX号

XX有限公司
XX煤矿及选煤厂工程
水土保持方案报告书
（报批稿）

XX设计研究院
年 月

批准：XX
核定：XX
审查：XX
校核：XX
编写：XX

主持单位参加编写主要人员名单
姓 名
职 称
水保岗位证书号
签 名
XX
高级工程师
（甲）级证（水）字第（XX）号

XX
助理工程师
（甲）级证（水）字第（XX）号

XX
高级工程师
（甲）级证（水）字第（XX）号

XX
高级工程师
（甲）级证（水）字第（XX）号

XX
高级工程师
（甲）级证（水）字第（XX）号

开发建设项目水土保持方案（可研阶段）工程特性表
XXXX矿井及选煤厂建设工程 填表日期 XX年XX月 总编号 年编号XX
项目规模
①矿井设计生产能力为6.00Mt/a（斜井开拓）；建设6.00Mt/a洗煤厂；
②井田面积44.17km2；
③服务年限67.4年；
④职工在籍总人数782人；
⑤附属工程有铁路专用线43.2 km，公路规模4.4km，排矸场占地5.8hm2；
⑥排矸规模53.88万t/a。
建设地点
XX鄂尔多斯市XX旗XX镇
工程等级
大型矿井
所在流域
黄河流域
工程总投资
184255.21万元
工程总工期
30个月(2006年2月至2008年8月)
防治责任范围面积
137.73hm2
损坏水保设施面积
346.89hm2
项目建设区
390.59hm2
扰动地表面积
359.09hm2
直接影响区
975.64hm2
水土流失预测总量
97.02万t
减少水土流失总量
71.1万t
扰动土地总治理率
97.8%
控制率
90.0%
地貌类型
黄土高原沟壑区
省级水土流失分区公告
重点预防保护区和重点监督区
防治任务及目标
主要防治分 区 及
措施类型
①工业广场绿化美化区—绿化美化，排水防护；
②铁路线综合治理区--护坡、排水绿化美化；
③场外公路--护坡、排水绿化美化；
④弃土场综合治理区--拦渣工程、植物工程；
⑤排矸系统综合治理区—拦渣工程、土地整治；
⑥井田沉陷区——生态保护、水土流失（含地面沉陷）监测。
治理度
91.6%（建设区）
水土流失背景值（t/km2.a）
1000
方案目标值
（t/km2.a）
1500
项目区允许值（t/km2.a）
1000
控制比
1.5
弃土场情况
①沿铁路专用线分布16座弃土场，占地128 hm2；
②拟设拦渣建筑物16座，防洪标准为20/30年设计，50/100年校核。
拦渣率
98%
植被恢复系数
95
林草植被覆盖率
＞30%
水保投资
总投资
4168.07万元
方案
新增
投资
组成
防治费
1007.95万元
主体工程已列投资
2516.74万元
补偿费
156.10万元
本方案新增投资
1651.33万元
监测费
310万元
监理费
40万元
总投资／减少流失量
74.57元/t
其 他
137.28万元
方案实施期
XX年2月至2015年 监测期至2010年
方案编制单位

建设单位

地 址

地 址

项目负责人及电话

项目负责人及电话

联系人及电话

联系人及电话

传真／邮编

传真／邮编

电子信箱

电子信箱

目 录
前言 前-1
1 方案编制总则 1-1
1.1 方案编制原则 1-1
1.2 方案编制的目的及意义 1-1
1.3 编制依据 1-2
1.4 编制单位资质 1-4
1.5 方案设计深度 1-4
1.6 方案设计水平年 1-4
2 建设项目概况及项目区简况 2-1
2.1 建设项目概况 2-1
2.2 项目区环境概况 2-21
2.3 项目区社会经济概况 2-29
2.4 项目区水土流失现状及水土流失防治情况 2-29
3 生产建设过程中水土流失预测评价 3-1
3.1 预测的任务与基础 3-1
3.2 水土流失预测年限和时段划分 3-1
3.3 预测内容 3-2
3.4 煤矿建设及生产过程中的水土流失成因分析 3-4
3.5 水土流失预测方法 3-5
3.6 水土流失量预测 3-12
3.7 水土流失危害预测 3-14
3.8 预测结果与综合分析 3-21
4 水土流失防治方案 4-0
4.1 方案编制的原则和目标 4-0
4.2 防治责任范围 4-1
4.3 水土流失防治分区的划分 4-1
4.4 水土保持方案总体布局 4-2
4.5 主体工程中具有水土保持功能工程的分析与评价 4-3
4.6 分区防治措施设计 4-12
4.7 方案实施进度安排及工程量 4-30
5 水土保持监测 5-0
5.1 监测目的 5-0
5.2 监测站点设置及监测范围 5-0
5.3 监测期 5-1
5.4 监测内容 5-1
5.5 监测方法 5-2
5.6 监测仪器 5-3
5.7 监测程序 5-4
5.8 监测时段及频率 5-4
5.9 观测设施的拟定和投资费用 5-5
5.10 监测结果分析 5-5
5.11 监测制度 5-5
5.12 实施 5-5
6 水土保持投资估算及效益分析 6-0
6.1 投资估算 6-0
6.2 防治效益分析 6-9
7 实施保证措施 7-1
7.1 组织领导 7-1
7.2 后续设计 7-1
7.3 招投标 7-1
7.4 施工管理 7-2
7.5 水土保持监理 7-2
7.6 水土保持监测 7-2
7.7 水土保持竣工验收 7-3
7.8 水土保持资金来源和管理 7-3
7.9 监督管理 7-3
7.10 公众参与 7-3
8 结论和建议 8-0
8.1 结论 8-0
8.2 建议 8-3

附件：
1．《XX有限公司XX煤矿及选煤厂工程水土保持方案编制的委托书》，2004年12月；
2．《XX有限公司XX煤矿及选煤厂工程水土保持方案报告书专家组评审意见 》及专家组名单，XX.7.26；
3．煤炭工业技术委员会煤技字[XX]7号《关于印发“XXXX煤矿可行性研究报告” 论证意见、“采煤方法” 论证意见、“选煤厂技术” 论证意见的通知 》XX.3.7；
4．XX煤矿水土流失防治责任确认函；XX.8.12；
5．XX煤矿水土保持监测委托意向书，XX.4.8；
6．XX煤矿水土保持监理委托意向书，XX.4.8。

矿井周围地貌 铁路专用线通过区 首采区一角

弃 土 场 项目区水土流失治理 公众参与现场

工业场地内的植被 工业场地内的零星住户 工 业 场 地

矿井装车站 排 矸 场 乡间公路

前 言
XX矿区为鄂尔多斯市的动力煤基地。XX井田位于XX矿区南部，行政区划隶属于鄂尔多斯市XX旗的XX镇、XX乡、XX乡。XX煤矿及选煤厂联合工业场地位于XX镇以北约5km的沙咀子村附近，由XX有限公司负责开发建设。目前公司主要负责XX“XX煤电路一体化项目”。
煤电路一体化项目包括四个子项目：沙圪堵2×135MW煤矸石电厂、朱家坪6×600MW中煤电厂、1个产量为6.00Mt/a的矿井以及XX弓家塔到XX大新、全长212公里的单线电气化铁路项目。煤矿项目中，配套建设同等规模的选煤厂，末煤、洗中煤用于朱家坪电厂发电，深加工的精煤产品出口创汇。
根据XX自治区发展和改革委员会的规划，到2010年，XX将建成7个50.00Mt/a级的煤炭基地，煤炭产量将达到5亿吨，跃升为全国第一。为了达到这一宏伟目标，XX煤炭基地的生产规模要由目前的13.00Mt/a提高到66.20Mt/a。
XX煤矿和选煤厂位于XX煤炭基地内，设计规模为6.00Mt/a，项目工程总投资184255.21万元，包括矿井、选煤厂及铁路专用线。该项目的建设，既符合XX自治区的规划，也符合鄂尔多斯市的煤炭发展规划，对于西部大开发中的西煤外运、西电东送具有十分重要的现实意义及深远的历史意义，必将促进XX自治区、鄂尔多斯市及XX旗的经济发展。
受XX有限公司委托，XX集团XX工程有限公司XX年2月编制完成了《XX有限公司XX煤矿及选煤厂工程可行性研究报告》。XX年3月7日，煤炭工业技术委员会组织召开了该项目的可研技术论证会，并以煤技字[XX]7号下发了《关于印发“XXXX煤矿可行性研究报告” 论证意见、“采煤方法”论证意见、“选煤厂技术” 论证意见的通知 》。
由于矿区地处项目所在地位于XX自治区XX旗，区内黄土广布、植被覆盖度小，是典型的黄土高原地貌，主要侵蚀类型为水蚀，风蚀次之。背景土壤侵蚀模数为5000-12000t/km2·a，是典型的生态脆弱带，也是黄河流域的多沙粗沙源区，水土流失非常严重，已被XX自治区列入水土流失重点监督区和重点治理区。
依据《中华人民共和国水土保持法》、《开发建设晋陕蒙接壤地区水土保持规定》及《开发建设项目水土保持方案管理办法》等法律法规，按照三同时原则，为预测该项目水土流失影响，确定其在生态环境方面的可行性，并指导下一阶段的设计及项目建设管理工作，XX有限公司委托我院编制该项目的水土保持方案。接受委托后我院即组织有关人员对项目区进行了深入调查并收集了有关资料，在此基础上编制完成了该项目可研阶段的水土保持方案大纲。 XX年7月26日由水利部水土保持监测中心组织在XX鄂尔多斯市召开了XX有限公司XX煤矿及选煤厂工程水土保持方案报告书（送审稿）技术审查会，并形成 专家组评审意见 （附件2），我院根据专家组评审意见对水土保持方案报告书（送审稿）进行了认真的修改和完善，现形成报批稿，以期主管部门批复后尽快进入下阶段工作。
本项目水土保持方案编制深度为可行性研究阶段。
报告书编制过程中，我院得到XX自治区、鄂尔多斯市、XX旗水保局及建设单位的大力支持，在此一并表示衷心的感谢。

1 方案编制总则
1.1 方案编制原则
（1）本方案依据《中华人民共和国水土保持法》第八条、第十八条、第十九条、第二十七条；《中华人民共和国水土保持法实施条例》第十四条、第十九条、第二十一条；以及国务院关于《开发建设晋陕蒙接壤地区水土保持规定》中的第三条、第四条、第五条、第七条第二款、第八条、第九条和第十条，结合相关法律、法规的要求，遵循“工程措施和植物措施相配套，水土保持与煤矿建设运行安全相结合，因需制宜、因害设防、预防为主，防治并重”的原则，在勘察调查研究分析的基础上，确定XX煤矿生产建设过程中业主应承担的防治责任范围，对可能产生水土流失的区域提出相应的防治对策和措施，并落实水土保持方案实施的保证措施。
（2）按照水土保持方案中的水土保持工程与主体工程“同时设计、同时施工、同时投产使用”的原则，业主单位根据审批的水保方案与主体工程建设同时实施，项目竣工验收时，应同时验收水土保持工程，并有相关水行政主管部门参加。
（3）主体工程设计中具有水土保持功能的措施，如厂区绿化、厂区周边绿化等本方案报告书将直接套用。
1.2 方案编制的目的及意义
XX煤矿位于XX自治区XX旗，区内黄土广布、植被覆盖度小，是典型的黄土高原地貌，主要侵蚀类型为水蚀，风蚀次之。背景土壤侵蚀模数为5000～12000t/km2·a。是典型的生态脆弱带，是黄河流域的多沙粗沙源区，水土流失非常严重，被列入国家水土流失Ⅰ级标准治理区。是XX自治区入水土流失重点监督区和重点治理区。由于项目区生态环境脆弱，一旦破坏，很难自行恢复，故在开发建设过程中搞好水土保持工作具有重要的意义。
XX煤矿在建设过程中会不同程度地破坏地表植被、改变土壤结构、损坏水土保持设施，使其原有的水土保持功能降低或丧失，同时还产生大量的弃土弃渣。若不及时采取有效的防治措施，将会产生新的人为水土流失，加速当地的土地荒漠化和水土资源损失，对项目区及周边生态环境造成不良影响。
为了合理开发和利用国土资源，保护当地的生态环境，防治因项目建设可能造成的人为水土流失，依据《中华人民共和国水土保持法》及相关法律、法规政策的规定，XX煤矿建设前期编制“水土保持方案”，旨在规范主体工程施工中的水土保持工作，并采取科学合理的水土保持综合防治措施，治理水土流失，为下一阶段的水土保持工作提供指导性意见。
1.3 编制依据
1.3.1　法规依据
（1）《中华人民共和国水土保持法》（1991年6月29日）；
（2）《中华人民共和国水土保持法实施条例》（1993年8月1日）；
（3）《开发建设晋陕蒙接壤地区水土保持规定》（1988年9月1日）；
（4）《中华人民共和国煤炭法》1996.8.29
（5）《建设项目环境保护管理条例》国务院[1998]第253号令；
（6）《全国生态环境保护纲要》 国务院；
（7）《开发建设项目水土保持方案编制审批管理规定》（水利部1995年第5号令）；
（8）《水土保持生态环境监测网络管理办法》（水利部2000年第12号令）；
（9）《水利部、国家煤炭工业局关于加强煤炭生产建设项目水土保持工作的通知》（水保［1999］398号）；
（10）《XX自治区实施〈中华人民共和国水土保持法〉办法》 （XX人大，1993年通过）；
（11）《水利部关于水土保持设施解释问题的批复》（水利部1996年）。
（12）《XX自治区 政府关于划分水土流失重点防治区的公告》（XX人民政府，1999年5月）
（13）《开发建设项目水土保持方案大纲编制规定》 （水利部水保1999年288号）；
（14）《XX自治区水土流失防治费的征收使用和管理办法》（XX人民政府，1995年第163号文）。
1.3.2　技术规范与标准
1.3.2.1　主要标准
（1）中华人民共和国行业标准：《开发建设项目水土保持方案技术规范》SL204-98；
（2）中华人民共和国行业标准：《土壤侵蚀分类分级标准》SL190 – 96；
（3）中华人民共和国行业标准：《水土保持监测技术规程》SL277– 2002；
（4）《水利水电工程制图标准－水土保持图》SL73.6—2001。
1.3.2.2　参照标准
（1）中华人民共和国国家标准
《水土保持综合治理—规划通则》GB/T15772-1995；
《水土保持综合治理—技术规范》GB/T16453-1995；
《水土保持综合治理—效益计算方法》GB/T15774-1995；
（2）煤炭、林业、水利等行业的相关技术标准、规范
《造林技术规程》GB／T15776-1996；
《煤炭工业矿井设计规范》GB50215-1994；
《煤炭工业矿区总体设计规范》MT5006-1994；
《黄河流域水土保持生态工程概算定额》2001年(黄河水利委员会)；
《水利水电工程设计洪水计算规范》 (SL44-93) ；
《防洪标准》 (GB50201-94) 。
1.3.3　技术资料
（1）《XX有限公司XX煤矿及选煤厂工程可行性研究报告》XX集团XX工程有限公司，XX年3月；
（2）《XX有限公司XX煤矿及选煤厂新建工程环境影响评价报告书》XX设计研究院，XX年6月；
（3）XX自治区煤田地质局XX勘探队XX年1月编制的《XX自治区XX矿区XX井田勘探报告》。
1.3.4　参考资料
（1）《XX自治区水土保持区划》， 1992年；
（2）《黄土高原水土流失与治理模式的研究》，XX水保所XX著 1997年；
（3）《XX旗旗志》1992年；
（4）《XX旗水土保持生态环境建设总体规划》2003年；
（5）《XX水土保持生态环境建设总体规划》（XX旗水土保持局，1996年6月）；
（6）《保护母亲河流域综合治理工程——XX旗项目实施方案》（XX自治区水利科学研究院），2002年。
1.3.5 方案任务依据
《XX有限公司XX煤矿及选煤厂工程水土保持方案编制的委托书》，2004年12月（见附件1）；
1.4 编制单位资质
（1）XX设计研究院《编制开发建设项目水土保持方案资格证书》 (水保资证甲字第88号)；
（2）XX设计研究院《工程设计证书》 (工程设计甲级第XX-XX号)。
1.5 方案设计深度
本报告书编制深度为可行性研究阶段。
1.6 方案设计水平年
方案设计水平年为工程完成后第一年，即2009年，方案生产期服务年限为方案服务年限为10年（包括建设期和生产期），至2015年，服务范围为首采区。方案服务年限到期后应另行编制水土保持方案。
2 建设项目概况及项目区简况
2.1 建设项目概况
2.1.1 建设规模及项目特性
（1）项目名称：XX有限公司XX煤矿及选煤厂
（2）建设地点：XX自治区XX市XX旗XX镇
（3）项目法人：XX有限公司
（4）建设性质：新建项目
（5）建设规模：设计生产能力6.00Mt/a
（6）计划工期：矿井建设总工期为30个月（含施工准备期6个月）
铁路专用线建设总工期为28个月（含施工准备期6个月）
（7）服务年限：67.4年
（8）工程总投资：184255.21万元
2.1.2 地理位置与交通
2.1.2.1 地理位置
XX井田位于XX自治区XX市XX煤田南部详查区的第10～15勘探线之间。行政区划隶属于XX镇、XX乡、XX乡。其地理座标为：
东经：111°14′00″～111°22′30″；
北纬：39°35′45″～39°38′00″。
2.1.2.2 交通位置
交通较为方便，XX铁路经过矿区北部的XX镇，井田距离XX铁路XX车站约40Km。XX旗XX镇至XX电厂的省级公路从井田西部边缘通过，自XX镇向南有两条县级公路通往XX省XX镇，矿井建设期间的设备可以经过公路运往工业场地，另外有拟建的西煤外运大通道XX—XX铁路，为XX煤矿井建成后煤炭外运提供了极为便利的条件。
矿区交通位置见图2-1。
2.1.3 项目概况
2.1.3.1 建设项目概况及组成一览表
（1）煤矿资源条件
位于太原组上部，是本井田主要可采煤层，厚度、层位均较稳定，除浅部风化变薄外，全区可采。煤厚1.76～21.41m，平均14.72m。夹矸1～22层，一般夹矸7层左右。结构比较复杂，可见薄煤层与夹矸呈互层，常有高灰煤出现。中下部结构较简单，煤质较好，底部结构又趋复杂，常有一层厚夹矸出现。
6#位于太原组上部，是本井田主要可采煤层，厚度、层位均较稳定，除浅部风化变薄外，全区可采。煤厚1.76～21.41m，平均14.72m。夹矸1～22层，一般夹矸7层左右。结构比较复杂，可见薄煤层与夹矸呈互层，常有高灰煤出现。中下部结构较简单，煤质较好，底部结构又趋复杂，常有一层厚夹矸出现。
XX煤矿煤的工业用途主要为动力用煤和化工用煤。
根据煤层赋存和资源条件，本煤矿设计规模为6.00Mt/a，服务年限为67.4a。
（2）井田范围
井田东以6号煤隐伏露头线为界，西与XX井田相邻，南与XX露天矿相邻，北与XX井田相邻。井田东西最长10.64km，南北宽4.15km，面积约44.17km2。，其拐点坐标见表2-1，井田在矿区中的位置见图2-2
表2-1 井田境界拐点坐标一览表
点号
纬距(X)
经距(Y)
点号
纬距(X)
经距(Y)
1
4385709.991
37528628.805
7
4388037.209
37532197.761
2
4384784.747
37528632.236
8
4388962.458
37532193.899
3
4384791.590
37530421.755
9
4388921.274
37520031.743
4
4387104.703
37530412.639
10
4384757.674
37520042.554
5
4387106.121
37530770.436
11
4384780.841
37527558.525
6
4388031.369
37530766.746
12
4385706.084
37527555.222

（3）井田储量
本井田有可采煤层7层，由上而下分别为4号、5号、6上、6号、6下、8号和9号煤层，其中6号煤层为主要可采煤层。根据XX自治区煤田地质局XX勘探队XX年1月编制的《XX自治区XX矿区XX井田勘探报告》，本井田共有资源量1060.32Mt，其中查明煤炭资源储量917.54Mt，可采储量为526.06Mt，其中6#煤层可采储量为412.40Mt，占全井田可采储量的79.39%。
（4）煤矿建设主要内容
本次建设项目主体工程为年产6.00Mt优质动力用煤的矿井，辅助工程包括矿井汽车库、材料库、油脂库及其行政福利公共建筑，配套工程包括进场的水、电、热管网以及进厂公路、煤炭运输皮带、风井公路、排矸公路、铁路专用线、弃渣场以及排矸场等，工程总占地251.69hm2（不含临时占地）。
2.1.3.2 主体工程
（1）矿井及开拓方案
XX煤矿采用全斜井开拓，矿井初期布置三条井筒，即主斜井、副斜井和回风斜井。主、副井位于沙咀子梁塬上，回风斜井位于距主井西部约1200m的英盖沟塬地上，根据井下6#煤层赋存情况，井底标高设在+1040m水平。主斜井井口标高+1285m，倾角14°，斜长1048m，装备胶带输送机；副斜井井口标高+1275m，倾角5°，井筒长度2583m，采用无轨胶轮车担负矿井辅助运输任务；回风斜井井口标高+1275m，倾角25°，斜长499m。井筒方位角均为90°，井筒见煤后，沿煤层布置三条大巷，全井田大部分采用大巷条带开采，仅在井筒落平处设两组南北向盘区巷道用以回采浅部的不规整部分。上组煤的辅助运输和回风分别通过盘区辅助运输斜巷和回风斜巷与大巷联系，上组煤回采的煤炭经溜煤眼进入大巷胶带输送机。井田开拓方式见图2-3。
（2）采煤方法
井下采煤方法为长壁综合机械化开采，全部垮落法管理顶板，矿井移交时装备国产大采高综采工作面。
（3）地面生产工艺
矿井来煤一般情况下先储入原煤仓，再从仓下进入后边的加工设施。当原煤仓满仓的情况下，矿井来煤通过上仓胶带机头分叉溜槽给到进储煤场的胶带机上，再通过落煤塔卸到储煤场入储。储煤场原煤通过14个返煤漏斗及暗道中的原煤胶带机给到原煤仓下的胶带机上，再进入后边的加工设施。来自原煤仓下的原煤由胶带机输送到筛分破碎车间，进行预先分级、破碎，然后合并进主厂房。主厂房集原煤分级脱泥、块煤重介分选、产品煤脱介分级、大块煤破碎、煤泥浓缩分级脱水等作业于一体。主厂房选出的矸石进矸石仓缓冲后装汽车外排，主厂房出来的末煤和洗混煤分别储入各自的产品仓，再通过铁路装车站装车外运。
地面原煤加工系统工艺流程见图2-4。
（4）排矸系统
排往矿井排矸场的废弃物主要为建设期的井下掘进矸石、工业场地建筑弃土石渣。矿井生产期间因井田煤层厚度大，井下主要为煤巷开拓，掘进矸石量很小，原则上掘进矸石不出井，可回填采空区；因此，生产期间排弃的矸石主要是选煤厂洗选矸石，洗选出的矸石，经胶带输送机进入矸石仓，随后用汽车运至排矸场排弃。
在可行性研究报告中，排矸场位于矿井工业场地东南2.5km处的一条支沟内，排矸场底部标高+1266m，顶部标高+1286.0m。排矸场呈南北走向，走向长约200m，倾斜宽约300m，占地5.8hm2，可堆矸高度20m，容量约116万m3。可容纳矿井建井初期的井下掘进矸石10.06万m3，以及矿井辅助建设工程产生的废弃土石渣。XX矿井生产运行期弃渣主要来自洗选矸石，弃渣总量为202万m3，因此可行性研究报告中所选取得排矸场仅能满足生产期三年的排弃量，三年后须另选排矸场。
在下一步工作中设计在排矸场下游修筑拦矸坝，拦矸坝由坝体、排水沟、排水盲沟组成。排矸场堆满后，要及时覆土、压实、绿化。排矸场地形图见图2-5。
XX煤矿项目组成情况见表2-2。
矿井建设总工期为30个月，其中施工准备期6个月，井巷工程施工工期为24个月。计划于2006年2月开始前期准备工作，2008年8月交付投产使用。
本项目建设总投资为184255.21万元，吨煤投资144元/t元。
2.1.3.3 主要技术经济指标。
XX煤矿为新建项目，其主要技术经济指标见表2-3。
2.1.3.4 煤矿地面总布置
煤矿地面总布置见图2-6。
2.1.3.5 工业场地布置
（1）工业场地
工业场地总平面布置根据各建筑物的功能、性质以及道路系统划分为四个区，即厂前设施区、矿井主要生产设施区、洗选生产储运区、矿井辅助生产设施区。
工业场地总平面布置见图2-7。
场前区：位于场地西北部，主要由办公楼、食堂、门卫、传达室、汽车库、单身宿舍和救护站等组成，是人群活动和生产调度指挥场所。

表2-2 XX煤矿、选煤厂及铁路专用线建设项目组成汇总及工程特性表
工程
类别
项 目 名 称
工程特征或基本情况
备 注
主
体
工
程
井巷
工程
（岩巷）
全

井

田
主斜井
长度1048m,掘进净断面14.7m2,总掘进体积1.94万m3。
1.本期工程内容,建设期内完成；
2.考虑井底车场和硐室等设置掘进体积约0.57万m3，总掘进体积9.25万m3。
副斜井
长度2583m,掘进净断面17.8m2,总掘进体积5.65万m3。
回风斜井
长度499m,掘进净断面17.7m2,总掘进体积1.09万m3。
工
业
场
地
主工业场地
占地24.7hm2，配套完成各类建构筑物、道路、输送胶带走廊及场地绿化工程，主副斜井井口房、缓冲仓、动筛排矸车间、输煤栈桥、矸石仓、变电所等
本期工程内容,建设期内完成。
风井场地
占地0.95hm2，配套完成通风机房、风道、辅助间、10/0.4kv变电所等设施及场地绿化工程。
排矸场地
占地5.8hm2，建设期配套完成拦渣坝和排水工程。
本期工程内容，建设期内完成部分拦渣坝和排水工程，生产期排弃至设计高度覆土绿化。
辅
助
设
施
机修车间及综采设备中转库
面积2943m2，担负矿用设备和井下运输车辆修理与日常维护。
本期工程内容，建设期内完成，生产期内使用。
坑木加工房
面积380m2，承担矿井坑木材料改制加工、设木材截切、锯片刃磨等设备。
煤样室
面积108m2，设在驱动机房附近，配置相应仪器。
化验室
面积144m2，设在行政办公楼内，配置相应仪器。
制氮站
面积540m2。
材料库、车库、油脂库等各类库房
面积3888m2。
配

套

工

程

给

排

水
给水系统
取自黄河XX水库，输水管线长5.0Km。
本期工程内容，建设期内完成，生产期内使用。
井下水处理站和复用水系统
采用混凝沉淀、过滤、消毒等处理方法分质处理井下排水后复用。主要工程：调节水池V=900m3、污泥池V=50m3、沉淀池V=400m3、清水池V=100m3；建相应的复用水系统。处理规模3500m3/d。
本期工程内容,建设期内完成，生产期内使用；
生产生活污水处理站
采用接触氧化池处理工艺。主要工程：调节池V=100m3，地埋式污水处理设备，处理量500m3/d。
1.本期工程内容,建设期内完成，生产期内使用；
2.水复用率＞80%。
厂内排水（雨水）
本矿采用雨污分流排水，场内设排水管，场内排水由地表排水和道路排水相结合汇入排水管内，排至场外。
本期工程内容，建设期内完成。
供
配
电
供 电
电源引自XX110kV 变电站，另一回 35kV 电源引自拟建的XX220kV 变电站，总长度4km。
本期工程内容，建设期内完成。
配 电
全矿总有功功率15604KW，设35KV变电所，以10KV电源向各用电负荷用户供电。变电所总面积1996m2。
供
热
锅炉房
矿井工业场地建锅炉房一座，设DZL10－1.25－AII型蒸汽锅炉三台，总热负荷：14163Kw。
本期工程内容，建设期内完成。
热力网
热力管道均采用地沟敷设方式，总长度约600m。
运输
工程
矿井铁路专用线
工企I级单线，50kg/m，Ⅱ型钢筋混凝土枕，占地面积216.14hm2，总挖方量996.18万m3。准轨铁路总长度43.257km
本期工程内容，建设期内完成。
公 路
排矸公路长度2.5km，山岭重丘三级。路基宽6.5m，水泥混凝土路面；
进矿公路山岭重丘三级，路基宽6.5m，水泥混凝土路面，长度为0.85km；
矿井风井公路为山岭重丘四级，路基宽6.5m，泥结碎石路面，长度0.75km；
改建公路0.3Km，为混凝土路面。
本期工程内容，建设期内完成。
表2-3 主要技术经济指标表
序
号
名 称
单 位
指 标
备 注
1
矿井设计生产能力

年产量
Mt
6.0
服务年限67.4a
2
矿井设计工作制度

年生产天数
d
300
每日3班，每班8h
3
储量

（1）地质储量
Mt
917.54

（2）可采储量
Mt
526.06
可采煤层5层
4
井田范围

井田面积
km2
44.17
井田东西最长10.64km，南北宽4.15km
5
开拓开采方式

斜井开拓
6
达到设计产量时盘区个数
个
1

7
掘进工作面个数
个
2

8
新增井巷工程总量

（1）巷道总长度
m
25099

（2）巷道掘进总体积
m3
472508

（3）万吨掘进率
m/万t
41.8

9
井下排水

涌水量：正常
m3/d
3360
最大4800
10
供 电

全矿总有功功率
KW
15604

11
供 水

一般生产生活用水
m3/d
627

井下消防、洒水用水
m3/d
2000

12
建筑面积

工业场地建筑物面积
m2
12004
建筑总体积约102211m3
13
铁路专用线

准轨铁路总长度
km
43.257

14
主要占地面积

其中：（1）工业场地
hm2
25.65

（2）排矸场
hm2
5.8

（3）场外公路
hm2
4.1

（4）铁路专用线
hm2
216.14

小 计
hm2
251.69

15
职工在籍总人数
人
782

16
矿井投资

项目总投资
万元
184255.21
吨煤投资144元/t
17
矿井生产成本
元/t
82.12

18
建井工期
月
30
含准备期6个月

②辅助生产区
位于场地的东北部，由浴室灯房联合建筑、机修车间、胶轮车库、变电所、日用消防水池及泵房、锅炉房、材料库棚、油脂库、坑木改制间综采设备中转库等设施组成。
③洗选生产储运区
位于场地的东南部，由主厂房、煤仓、皮带走廊等组成。
④生产区
位于场地的北部。由主、副斜井井口、主井带驱动机房、主、副井空气加热室等设施组成 。
工业场地占地面积及技术经济指标见表2-4。
表2-4 工业场地占地面积及技术经济指标表
序号
项 目 名 称
单 位
数 量
1
工业场地占地面积（含风井）
公顷
25.65
2
围墙内占地面积
公顷
22.08
3
其中：建、构筑物占地面积
公顷
8.64

各种专用场地占地面积
公顷
0.79

道路、广场、人行道面积
公顷
2.97

场地绿化面积
公顷
3.20
4
建筑系数
%
39.13
5
场地利用系数
%
59.08
6
绿化系数
%
15.0

（2）风井工业场地布置
为满足矿井通风需要，在井田内尚设有风井场地。风井工业场地位于主副井工业场地的西北侧，该区由通风机房、风道、辅助间及10/0.4kv变电所等组成。此处的地形较为平坦，该处距经过井田的薛魏公路很近，场地占地约0.95hm2。
风井场地西南高东北低，地形较平坦。场地采用平坡式布置连续式平整方式，场地纵横以5‰，向东北坡向。
（3）配套设施
①供电
煤矿及选煤厂的用电负荷为有功功率：15604kW，吨煤耗电量：8.91kW•h。在矿井及选煤厂工业场地内建设一座35kV变电站，其35kV电源以一回35kV电源引自XX110kV变电站，另一回35kV电源引自拟建的XX220kV变电站。输电线路长4Km。
②供水水源及用水量
矿井及选煤厂工业场地的生产、生活、消防用水总量为3529m3/d。其中地面生产、生活用水量627m3/d，井下消防洒水用水量2000m3/d，选煤厂选煤补充用水量621 m3/d。供水水源取XX水库的黄河水。输水线路长5Km。
③供热与采暖
矿井工业场地设锅炉房一座，内设2台7MW的高温热水锅炉和1台2.8MW的高温热水锅炉。采暖期运行2台7MW的高温热水锅炉和1台2.8MW的高温热水锅炉，非采暖期运行1台2.8MW的高温热水锅炉。采用地沟敷设形式埋设管网。
2.1.3.6 地面运输
（1）公路运输
该区与外部联络的公路运输网已经基本形成，矿井主要依托区内现有XX旗XX镇至XX电厂的省际二级公路及部分乡镇间公路，为矿井的建设、生产和生活服务。新建厂矿道路总长度4.1Km，改建公路0.3Km，具体如下：
① 排矸公路
工业场地至排矸专用公路长约2.5km，按山岭重丘三级公路设计。路基宽6.5m，路面为宽3.5m水泥混凝土路面。
② 进矿公路
厂矿道路山岭重丘三级公路设计。路基宽6.5m，路面为宽3.5m水泥混凝土路面，长度为0.85km。
③ 矿井风井公路
厂矿道路山岭重丘四级公路设计。路基宽6.5m，路面为宽3.5m 路面为泥结碎石路面，长度为0.75km。
④ 改建公路0.3Km，路面为混凝土路面。
（2）铁路运输
① 铁路专用线与装车站
XX煤矿铁路专用线设计起点为朱家坪电厂，终点至矿井选煤厂联合工业场地，全长43.257km。XX煤矿铁路专用线主要承担XX煤矿及洗煤厂生产的洗精煤的外运和矿井材料、设备的运入任务。并考虑从准朔线接轨。
本专用线主要矿井选煤厂铁路专用线工程特征表见表2-5：
表2-5 矿井选煤厂铁路专用线工程特征表
项 目
单位
方案二
备 注
全部
其中AK0+000—
