magmasoft中文教程.pdf

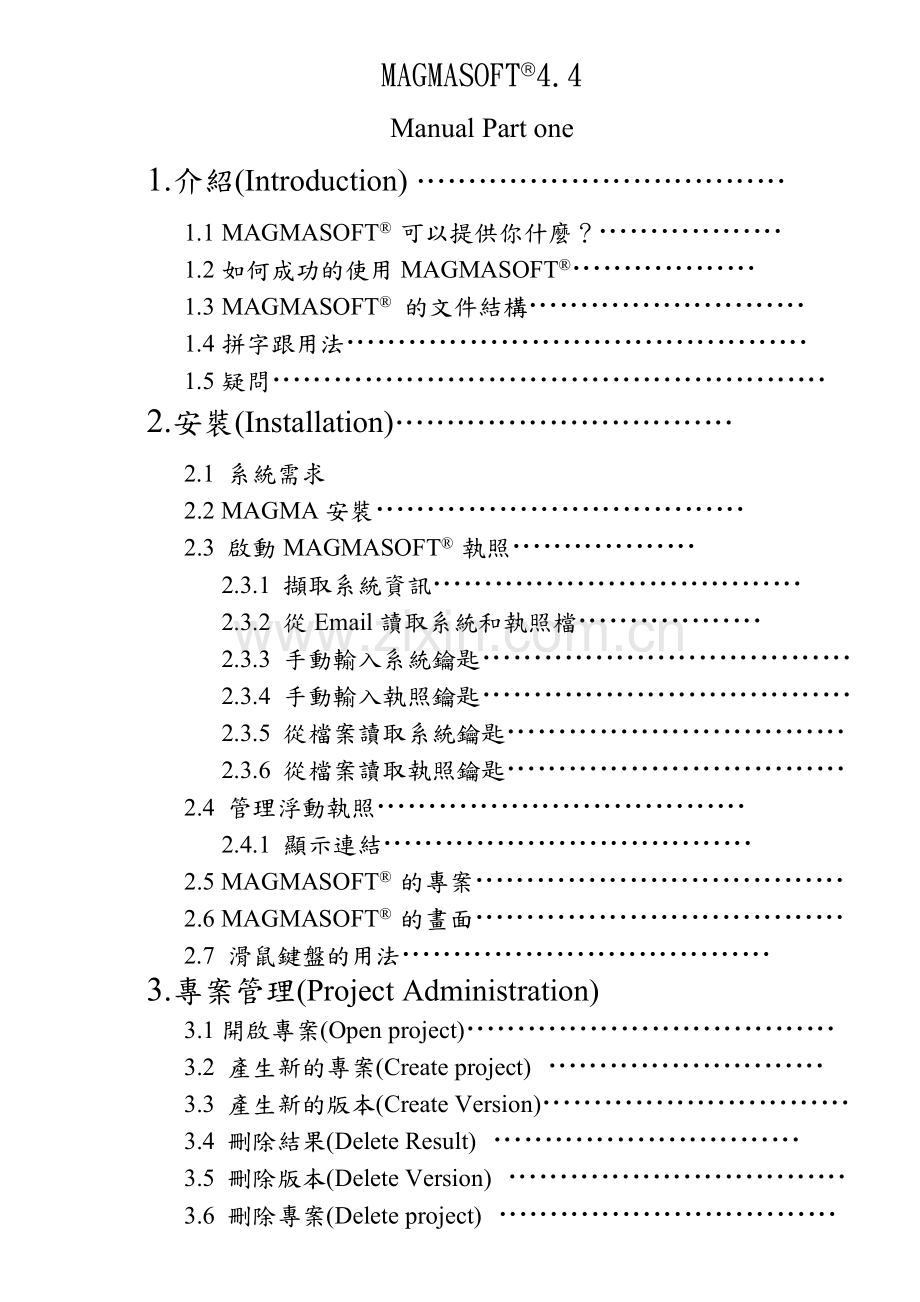

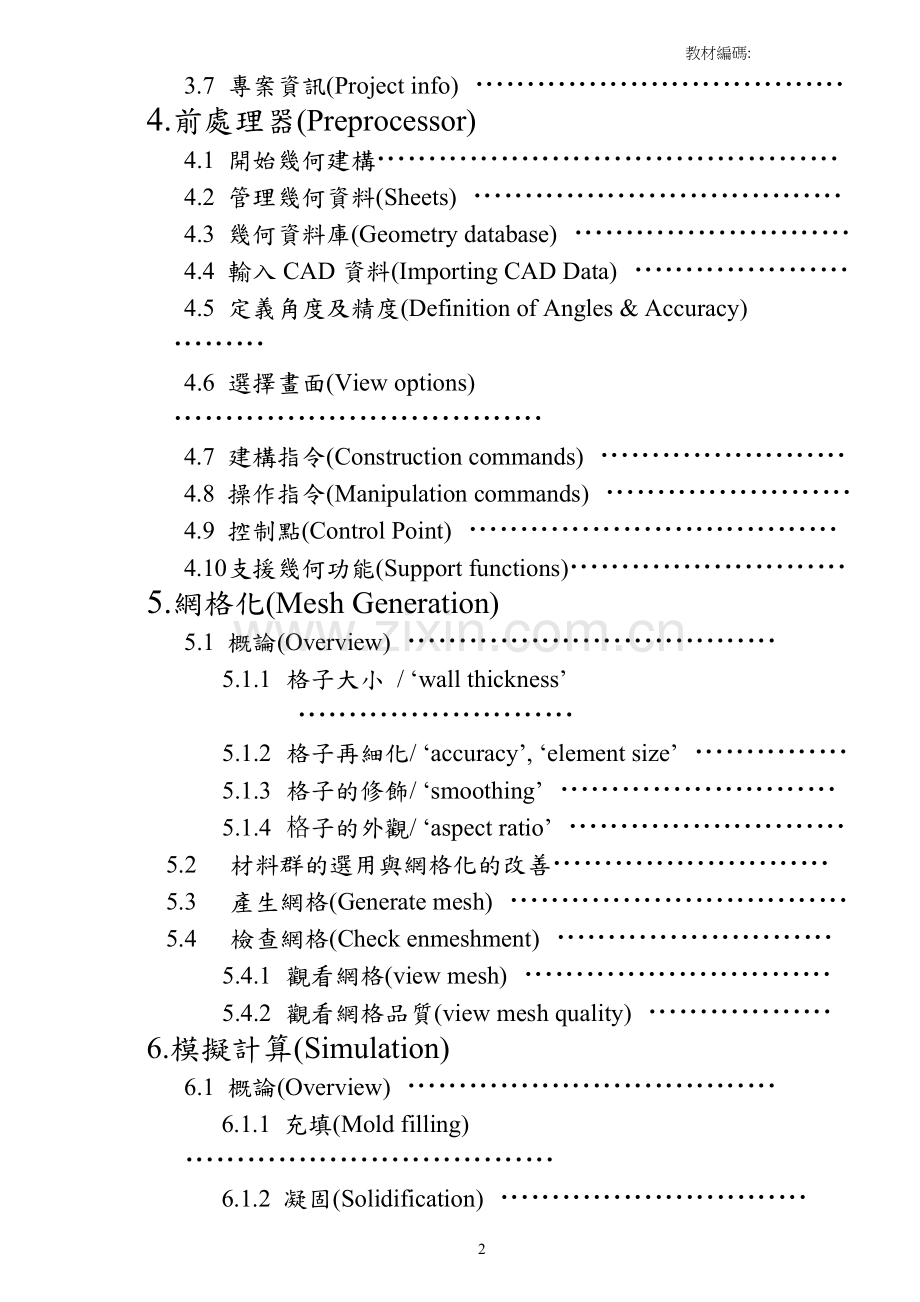

MAGMASOFT4.4Manual Part one1.介紹(Introduction)1.1 MAGMASOFT 可以提供你什麼？1.2 如何成功的使用 MAGMASOFT1.3 MAGMASOFT 的文件結構1.4 拼字跟用法1.5 疑問2.安裝(Installation)2.1 系統需求2.2 MAGMA 安裝2.3 啟動 MAGMASOFT 執照2.3.1 擷取系統資訊2.3.2 從 Email 讀取系統和執照檔2.3.3 手動輸入系統鑰匙2.3.4 手動輸入執照鑰匙2.3.5 從檔案讀取系統鑰匙2.3.6 從檔案讀取執照鑰匙2.4 管理浮動執照2.4.1 顯示連結2.5 MAGMASOFT 的專案2.6 MAGMASOFT 的畫面2.7 滑鼠鍵盤的用法3.專案管理(Project Administration)3.1 開啟專案(Open project)3.2 產生新的專案(Create project)3.3 產生新的版本(Create Version)3.4 刪除結果(Delete Result)3.5 刪除版本(Delete Version)3.6 刪除專案(Delete project)教材編碼:23.7 專案資訊(Project info)4.前處理器(Preprocessor)4.1 開始幾何建構4.2 管理幾何資料(Sheets)4.3 幾何資料庫(Geometry database)4.4 輸入 CAD 資料(Importing CAD Data)4.5 定義角度及精度(Definition of Angles&Accuracy)4.6 選擇畫面(View options)4.7 建構指令(Construction commands)4.8 操作指令(Manipulation commands)4.9 控制點(Control Point)4.10支援幾何功能(Support functions)5.網格化(Mesh Generation)5.1 概論(Overview)5.1.1 格子大小/wall thickness 5.1.2 格子再細化/accuracy,element size 5.1.3 格子的修飾/smoothing 5.1.4 格子的外觀/aspect ratio 5.2材料群的選用與網格化的改善5.3產生網格(Generate mesh)5.4檢查網格(Check enmeshment)5.4.1 觀看網格(view mesh)5.4.2 觀看網格品質(view mesh quality)6.模擬計算(Simulation)6.1 概論(Overview)6.1.1 充填(Mold filling)6.1.2 凝固(Solidification)教材編碼:36.1.3 充填和凝固6.1.4 批次生產(Batch production)6.2 模擬參數定義(Defining simulation parameters)6.2.1 材料/Material definition 6.2.2 熱傳導係數/Heat transfer definition 6.2.3 MAGMAshakeout 選項6.2.4 充填/filling 6.2.5 注湯速率/pouring rate 6.2.6 凝固/solidification 6.2.7 批次生產/batch production 6.3 模擬的開始與控制(Simulation control)6.4 錯誤訊息(Error and Warning messages)7.選項與模組7.1 模組7.2 選項教材編碼:41 介紹(Introduction)鑄造就是將金屬液倒入模穴中成形的一種生產技術,也是一種從設計到成品最快速的方法之一。同時它提供了鑄造可行途徑與材料選擇的最大自由度。鑄造已經從一種藝術形式變成一種高科技生產方法,近十年來拜電腦軟硬體發展之賜已將廣泛的鑄造知識諸如流體力學、熱傳、運動學/動力學以及材料性質等集合起來,發展成為現代先進的模擬軟體,並加入人工智慧,讓整個鑄造過程變的比以前可理解及控制。MAGMASOFT 就是這樣一套軟體,提供給設計者或現場人員一套強有力的工具,讓鑄造達成最佳化。使用 MAGMASOFT 可以在短時間有效率的測試不同的參數對結果的影響,並從這些參數中找出最佳化方案,傳統的試誤法(trial&errors)是相當昂貴且費時的,也延誤產品開發的時程,現在運用模擬軟體可以在設計階段就知道潛在問題點並予以消除,讓產品開發時間縮短,並且讓現場人員免於冒鑄造缺陷的風險,以符合最嚴格的品管要求,同時一生產就能得到良品率高的成品,降低不良品的損失。1.1 MAGMASOFT可提供什麼給你？使用 MAGMASOFT 軟體是一種快速有效了解充填與凝固過程的工具,終極目標是減少生產成本與確保品質。利用數值模擬(numerical simulation)建構整個鑄造系統模型,從熔融金屬液紊流進入模穴凝固到補縮,都是架構在清楚的物理模型上,透過電腦螢幕,使用者按步就班讓調整幾何模型(澆道、砂心位置等)、鑄造條件(澆鑄溫度,澆鑄速度等)來改善鑄造過程。MAGMASOFT是完整的分析系統(complete system)包含前處理(preprocessor)、網格產生(enmeshment)、後處理(postprocessor)、核心計算程式(kernel program),滿足使用者的需求。MAGMASOFT是一套開放系統(open system)將已存在的資訊如幾何教材編碼:5資料,轉入到 CAE 的整合環境裡。它也可以整合其他軟體如計算和品保系統。MAGMASOFT是一套親和的系統(user friendly system)它的發展完全是為著鑄造環境。MAGMASOFT也提供下列非常有力的功能：MAGMASOFT是一套整合幾何建構(geometry modelling)它可以快速建構好 3D 的流道和澆道系統作為數值運算的基礎。許多的功能是為著準備複雜的鑄件幾何,如提供從不同軟體精確的轉入介面及修改 CAD 功能,自動網格分割功能,都是 MAGMASOFT能快速;精確及有彈性的關鍵。使用數值模擬(numerical simulation)來預測整個鑄造系統的充填和凝固甚至殘留應力結果。計算的目的由使用者決定,可以根據加熱和冷卻過程對金屬模作多循環的計算。圖形化表示(graphical presentation)計算結果,許多的選項提供模擬結果的顯示,可直接顯示關鍵區域來決定是否改變參數和幾何。1.2 如何成功的使用 MAGMASOFT使用 MAGMASOFT 具是簡單明瞭並多變化性的,下面建議幫助你有技巧及效率的來使用 MAGMASOFT：MAGMASOFT 雖不能直接按一個按鈕就告訴你最佳方案,但能以非常有效率廣泛的模擬調查,來找出獲改善解決方案,並成為使用者的夥伴。另一個 MAGMASOFT 的重要夥伴就是你。你的下一步行動乃是根據模擬結果,這個結果告訴你可以改變參數或幾何的選擇,有了選擇才能採取下一次的模擬來達成你的目標。我們鼓勵你廣泛嘗試 MAGMASOFT 提供的功能,如此才能了解整個改善過程的可行方案,畢竟從 MAGMASOFT 輸出的結果對你是無害的。Design/constructionMAGMASOFTCAD/CAM What should be changed?*geometry*position of feeder*cast temperature 教材編碼:6Optimized gating&risering system1.3MAGMASOFT的操作手冊與安裝本軟體書主要有四類七冊：1.MAGMASOFT Manual分成 Part one 及 Part two 兩冊2.MAGMASOFT Release Notes3.MAGMASOFT Reference Guide4.MAGMASOFT Tutorial有 LPDC;HPDC;GDC 共三冊Manual軟體所有的功能介紹及說明,特別是操作的部分。同時它也是所有手冊的基礎,建議對這手冊詳細研讀。Release Notes主要說明三部份：前一版本的錯誤修正及功能加強的說明。最新版本功能開發說明。對已有的問題說明及評論。Release Notes 著重在對整個軟體發展的綜觀說明,對過去使用舊版的人可以很快對新版本有具體的瞭解。Reference Guide讓人對整個程式的重要特色或主要功能很快的有所認識,是軟體的重點介紹。Tutorial提供實例演練(case study),主要強調在軟體的功能性介紹,也解說軟體的功能操作。補充說明：手冊並不能取代教育訓練,故參加訓練並配合手冊練習才是正確達到操作軟體最快之路,同時從目錄先找到特定你要的主體再進入主題可節省你的時間。1.4 模擬的重要觀念一個好的模擬不僅可以得到所要的結果,更可以節省可觀的分析時間及節省成本(低不良、高步留率),如何達到好的模擬結果呢？有所謂的模擬黃金定律(The golden rules for good simulation)：教材編碼:71.首要的定律就是確保分析的過程和實際的製程是一致的,小心的檢查這個專案的所有參數和實際鑄造條件是相同的,包括：澆鑄溫度(pouring temperature)澆鑄時間(pouring time)模具材料(mold material)砂心材質(core material)合金成分(alloy composition)熔液的品質(melt treatment quality)2.仔細的定義所有想要藉由模擬解決的問題,記得模具充填的模擬在所有鑄造過程中相當的重要。3.一開始先跑粗略的測試模擬(rough test simulation)以得到沒問題的指標條件。也就是一開始先粗略分割網格(mesh),以及只存取凝固模擬結果以得到流道系統的概念,然後再修改幾何及參數,再跑一次粗略分析,如此依需求重複幾次。4.接著執行精細的模擬(比較細的網格分割、模擬充填結果,等)5.注意在實際的鑄造過程,有些參數是變動的如澆鑄溫度;時間等6.多模擬幾次不同參數條件的結果,看看對預測品質的影響如何(鑄造缺陷預測)。7.當比較不同的模擬結果時,注意參數變動的影響關係。8.注意鑄件幾何對模擬結果的影響,並從不同角度來研判。9.利用模擬的結果來教育自己,讓自己對整個複雜的鑄造過程有更加的瞭解。10.儲存模擬結果(版次 versions),你可以在下次更有系統化的使用。除了模擬的技巧之外,有些影響鑄造品質及成本的因素也不得不注意,以下幾點是和品質有關的因素：1.鑄造品質一開始的決定因素是熔湯(包括生材及熔湯處理程序),確保所有處理程序都完成,才能得到好的熔湯品質。2.確保砂心模,主型模的製造品質,才能得到好的砂心,及正確的鑄造條件。3.澆鑄的方法不可以降低熔湯的品質,包括設備及澆鑄速度等因素。4.澆鑄溫度也很重要,溫度過高容易吸收外面氣體,晶粒也粗大化,反之流動性不好,容易成形不良(湯迴、澆不到)。5.設計能維持熔湯品質的澆道系統,也就是澆鑄速度適當、不易夾渣、不會沖蝕砂心、不會產生氧化膜,等等。6.設計好的補充系統,以得到良好的鑄件。教材編碼:8此外與成本有關的因素如下：1.最佳化產出條件,例如適當尺寸的澆道及冒口,冒口永遠是在熱的狀況才有功效,冷冒口是沒有用的。2.減少所需的砂心數,鑄件砂心越多,對得到好鑄件越難,成本也高。3.安排最適當膜穴數目,盡可能越多取越好。4.確保每一穴澆鑄成形的品質都是一致的,減少成形不良的因素。2.安裝(Installation)2.1 系統需求：作業系統：Windows NT 或 UNIX。記憶體：256MB 以上。硬碟：9.0GB 以上2.2MAGMA 安裝請參考 MAGMASOFT Release Notes 4.0 其中的 Unix 和Windows NT 詳細說明。2.3啟動 MAGMASOFT Licenses：Licenses 有兩種：System key 和 License key,以 Ascii 文字檔格式由 24 個字母或符號組成並由原廠所提供的。這裡介紹系統的操作說明：當安裝 MAGMASOFT 完成時,所有的檔案已在硬碟,現在必須依照你的合約來啟動執照,請依照下列步驟：從你的硬體讀取系統資訊 傳送系統資訊給 MAGMA MAGMA 將會給你系統鑰匙(system keys)和執照鑰匙(license keys),輸入這些鑰匙,就可以開始使用 MAGMASOFT 詳細參閱下一章說明MAGMASOFT有單機版(node locked license)和浮動版(floating license)兩種。單機版這個版本只能固定在某台電腦上使用。該電腦根據你的合約內容可以有數種模擬程式模組。即使其他的電腦一模一樣,也不能教材編碼:9在別台使用。浮動版這個版本可以在數台電腦數個使用者一起使用,根據你購買的合約內容而定。2.3.1 擷取系統資訊在給你系統及執照鑰匙之前必須給定特定的系統資訊給當地的經銷商,這資訊在某個目錄下像這樣：Please report this system information to:MAGMA Giessereitechnologie GmghKackerstrasse 11 52072 Aachen GermanyPhone:49 241-88901-0Fax:[phone]Email:licensemagmasoft.deCustomer informationCompany name:Contact person:Address:Zip code:City:State:Country:Phone number:Fax number:Email address:Your respresentative:System information-MAGMASOFT:040016050599-Version:v4.0-date:Tue Dec 21 15:18:36 2000-system name:IRIX-node name:Indy9-OS Release:4.0-OS Version:SP5-machine type:Pentium III-Hostname:indy9-Internet Address:192.168.10.137教材編碼:10-SID:30 30 30 37 30 30 30 38 37 44 4F 4E 47 4C 45Please provide this information completely in written form(mail or fax)to MAGMA.收到這些資訊後,MAGMA 將會送“鑰匙”根據合約內容以一連串的字母如下：System keysystem_key 0system_key 1License keylicense_key license_key(鑰匙的數目依合約而定)鑰匙是由 24 個字母組合而成,看起來有點像這個 hH8dlpc%&9(?Cgfsaju)2.3.2 從 Email 讀取系統和執照鑰匙:你可從 Email 同時來讀取系統和執照鑰匙,這也是建議最方便的做法。管理工具可以直接讀 Email 格式。不管是選項(2)系統鑰匙;(3)執照鑰匙,或(4)從 e-mail 讀取鑰匙,都沒問題。當鑰匙讀取成功後會寫入位於 license 目錄內的檔案。注意：以上僅限從 e-mail 讀取鑰匙,如果是以其他方式輸入鑰匙請選擇適當選項,將於後續各節來敘述。收到 e-mail 後請儲存附加檔案(ASCII 文字格式),請勿任意修改格式,否則造成讀取錯誤。當提示輸入檔名時,給于檔名如果顯示“鑰匙已找到並儲存於執照檔”並且沒有任何錯誤訊息表示已成功了。在Interix shell key-in 指令ms-a-server host:cae-11:08:26 16.11.2002 Status:Disconnected(0)Quit(1)Connections(2)System keys(3)License keys(4)Host database(5)Set/change database owner(6)Display license data(7)Terminate MAGMASOFT ServerSelect:2 or 3 教材編碼:11-11:08:26 16.11.2002 Status:Disconnected(0)Return(1)Read license database(2)Write license database(3)Read license keys from file(4)Read license keys from e-mail(5)Enter new license keys(6)Display license keysSelect:4 or 5說明：輸入 License keys 有比較方便的做法,其中透過 e-mail 直接將原廠寄來的檔案輸入於系統中是比較省時且正確的做法,若是使用傳真,則必須自己輸入,會比較累,茲介紹這兩種做法於下。By e-mail：Select:4(Read license keys from e-mail)-11:08:26 16.11.2002 Status:Disconnected-enter filename:license.txt(with path specification,if necessary)-setting system key 0:09E0sNb40aCczzXNATWagJeM-setting system key 1:q-0In%r5GKIWnfLrWTdNv/Mk-modified key 0:zN4i%VLiRw41oNkiMovM9/XL-modified key 1:oYt5i84d/mCy5/Hm-RneVoJF-modified key 2:Eu2TciyTp7tjST/HbmWNs0UA-modified key 3:%sih2dz-u6kHe6VMYkKbakjG-modified key 4:%tqZNcGkbBTH0rTP/o8B7NjV-modified key 5:ewQ7KrqDyMNN/Zj-8yvoRPbc-11:08:26 16.11.2002 Status:Disconnected(0)Return(1)Read license database(2)Write license database(3)Read license keys from file(4)Read license keys from e-mail(5)Enter new license keys(6)Display license keysSelect:0-11:08:26 16.11.2002 Status:Disconnected教材編碼:12(0)Quit(1)Connections(2)System keys(3)License keys(4)Host database(5)Set/change database owner(6)Display license data(7)Terminate MAGMASOFT ServerSelect:0-11:08:26 16.11.2002 Status:DisconnectedMAGMASOFT Administration finished2.3.3 手動輸入系統鑰匙你可以直接輸入或用 Ascii 檔,以下介紹直接輸入的步驟：在Interix shell key-in 指令 ms a-server host:cae-11:08:26 16.11.2002 Status:Disconnected(0)Quit(1)Connections(2)System keys(3)License keys(4)Host database(5)Set/change database owner(6)Display license dataSelect:2 -11:08:26 16.11.2002 Status:Disconnected(0)Return(1)Read license database(2)Write license database(3)Read license keys from file(4)Read license keys from e-mail(5)Enter new license keys(6)Display license keys教材編碼:13Select:5(Enter new license keys)於訊息Enter new system key 0後開始輸入第一行;要很小心的輸入,有一些字母要仔細辨認,列在下面提供參考：沒有小寫的 l 它是數字1(2;3)沒有大寫的 O 它是數字0(1;2;3)o是小寫的O,非0(零)小心小寫和大寫的P和X,容易搞混依次輸入 system key 和 license key,每輸入一行會出現確認碼供你辨識是否輸入正確,若正確則 key-in“Y”;不正確則 key-in“N”,接著再輸入一次,直到確認碼顯示正確為止。Ex:license code 確認碼 D4 76 3E|54 38 5C B7|5F-11:08:26 16.11.2002 Status:Disconnected(0)Return(1)Read license database(2)Write license database(3)Read license keys from file(4)Read license keys from e-mail(5)Enter new license keys(6)Display license keysSelect:2-11:08:26 16.11.2002 Status:Disconnected(0)Return(1)Read license database(2)Write license database(3)Read license keys from file(4)Read license keys from e-mail(5)Enter new license keys(6)Display license keysSelect:0-11:08:26 16.11.2002 Status:Disconnected(0)Quit(1)System keys教材編碼:14(2)License keys(3)Set/change database owner(4)Display license dataSelect:02.4 管理浮動執照對管理浮動執照來說會用到 MAGMAserver,這個程式由指令-ms 來啟動,並有以下結構來呼叫有關啟動或輸入功能。對浮動執照來說是控制不同的執照及電腦而設,必須安裝在所謂的主機 master,這台又稱作執照伺服器 license server。以下有關浮動執照的各種功能所對應的參數：MAGMAserver 的選項ms-a啟動 MAGMAserver 管理模式-f尋找 MAGMA 網路主機,這是當主機名稱未知或測試連線狀態時使用-al切換到通訊協定,假如使用這個參數來啟動MAGMASOFT,各種模組資訊會寫入 MAGMAserver.log這個通訊協定檔內-ls xxx設定最大通訊協定檔的容量 xxx Kb,當達到這個大小會開啟新檔並將之前的備份。內定大小 256kb.-nl切換到通訊協定的啟閉,-s啟動 MAGMAserver 伺服器模式(內定)你必須使用 ms a or ms s來啟動 MAGMASOFT。下表是完整的管理器選單Main menuFunction(1)Connections(0)Return(1)Display connections(2)Terminate connection by applllication ID(aid)(3)Terminate connection by process ID(pid)(4)Terminate connection by parent process ID(ppid)(5)Terminate all connections教材編碼:15(2)System keys(0)Return(1)Read system key database(2)Write system key database(3)Read system key from file(4)Enter new system keys(5)Display system keys(3)License keys(0)Return(1)Read license database(2)Write license database(3)Read license key from file(4)Enter new license keys(5)Display license keys(4)Host data base(0)Return(1)Read host list from license database(2)Write host list to license database(3)Add a new host to host table(4)Remove a host from host table(5)Change a hosts status(6)Test connevtionsDisplay host table(5)Set/Change database owner(6)Display license data(0)Return(1)Connect to server(2)Disconnect from server(3)Display license data(7)Terminate server2.4.1 顯示連結(Display Connections)啟動以後,假如你想要知道有幾個處理單元或使用者在使用這台電腦,你可以使用下列方法：在Interix shell key-in 指令ms a-server host:cae教材編碼:16-11:08:26 16.11.2002 Status:Disconnected(0)Quit(1)Connections Selections(2)(7)are avail(2)System keys -able for the MAGMASOFT(3)License keys Adminidtration User.(4)Host database They are not visible for(5)Set/change database owner other users.(6)Display license data(7)Terminate MAGMASOFT server選(1)Connections-Initializing connection-Using server on.,Addr.:-Connected to MAGMASOFT server on.-11:08:26 16.11.2002 Status:connected(0)Return(1)Display connections(2)Terminate connection by applllication ID(aid)(3)Terminate connection by process ID(pid)(4)Terminate connection by parent process ID(ppid)(5)Terminate all connections選(1)Display connections 顯示已啟動的連結.-11:08:26 16.11.2002 Status:connected(0)Return(1)Display connections(2)Terminate connection by applllication ID(aid)(3)Terminate connection by process ID(pid)(4)Terminate connection by parent process ID(ppid)(5)Terminate all connections選(0)回主畫面.2.5 MAGMASOFT的專案假如你開啟的是之前舊版本(如 Release3)的專案(projects),不必教材編碼:17擔心轉換問題,只要記得系統自動執行轉換後的儲存動作,如:前處理器的存檔產生新的網格開始模擬計算必須注意的是,轉換後無法回復,比較建議的做法是,對讀之前舊版本的檔案以開新的專案來轉換新版較妥當。2.6 MAGMASOFT的畫面MAGMASOFT的主畫面如圖六所示,說明如下：Menu line(命令列)包含 MAGMASOFT 的主功能選項,同時也是操作的流程(由右到左)：project;preprocessor;enmeshment;simulation;database;info。圖 2-1 MAGMASOFT 主畫面教材編碼:18Status line(狀態列)顯示目前所進行的專案名稱/版本,在右上角的地方。Info line(資訊列)在 status line 下,對目前命令狀態提供一些有用的訊息。Info window(訊息視窗)在主視窗下方,所有的提醒訊息或下指令都在此。2.7 滑鼠與鍵盤的應用(略)3.專案管理(Project Administration)只要是執行一件新的分析工作,MAGAMA 就視為一件專案來管理所有的分析模擬的資料,包括 CAD 幾何(geometry);參數(parameters);材料(applied materials)等。這個專案成立後,你可以隨時再開啟,也可以再擴充,無須再輸入資料。在一個專案裡又可分成不同的版本(versions),這是基於達成最佳的方案模擬並不是只靠一次的計算就夠了,而是執行數次的計算來逼近,在版本裡,可以改變幾何資料,也可以改變參數,但基本架構應該是一樣的。專案跟版次的定義及功用舉例說明如下表所示：Project nameVersionExplanationGearbox1Base calculationGearbox2Change feeder positionGearbox3Change filling rate based on Version 1Gearbox4Change pouring temperature based on Version 3Gearbox5Etc.備註:(1)假如有舊版本的專案如 v3.0 而你的目前版本是 v4.0 它會自動執行轉檔的動作,所以不用擔心讀取的問體,不過仍需做下列動作:Saving changes of the geometry in the preprocessorCreating a new meshStarting a simulation calculation(2)但是如果目前軟體的版本比專案的版本舊,則無法執行降階轉檔的動作,所以如果你已經經過轉檔成新版專案,則無法回復成原來版本,故建議你以產生新的專案來重新計算,不要去動舊版本.教材編碼:193.1 開新的專案計劃 Project操作步驟說明：A.選擇分析的模組：ex.重鑄模組(shape casting|batch production)B.輸入路徑及名稱。ex.D:MagmasoftGearboxv01gearbox.dbC.選擇空的專案(empty project)D.選擇資料結構(magma structure)它會自動幫你規劃三個資料夾：CMD：放一些指令SHEETS：幾何資料如 STL 檔3.3 開新的版本 Version如前所述專案與版本的功能不同,一個專案可以有好幾個版本,每個版本代表一次的模擬計算,開新版本的操作說明如下：A.選定 project path一般只要在瀏覽中一直點選目錄直到所要參考的版本中有一個 gearbox.db檔即可完成設定B.選 copy required files表示只要複製如幾何資料;參數資料,其他如計算結果並不會 copy,這樣比較節省空間。教材編碼:20C.完成上述兩個步驟即會列出新版本的重要資訊,表示新版本即將設定完成(ex:參考版本是 v06 新版本是 v07)備註：查看專案資料？假如你需要查專案資料的大致內容,你可以利用 project info 來看專案內容。3.4 刪除結果(Project/delete results)允許你刪除各版次的結果(包含充填/凝固結果)操作如下3.5 刪除版次(Project/delete version)教材編碼:21假如你不再需要某一版本資料,你可以將其刪除,會刪除整個版本的目錄包含子目錄(自己開的目錄也會被刪除)。如果專案裡只有一個版本,則整個專案都會被刪掉。操作如下：從主畫面 Project 下點選delete version/project：3.6 刪除整個專案(Project/delete project)假如你不再需要某一專案資料,可以將其底下的版本一一刪除後,最後整個專案就被刪除了。3.7 專案資訊(Information/project info)依下列方法得到專案資訊：選 project選單中的 project info,再訊息區就會提供目前專案的資訊。包括專案名稱;版本;host 名稱;專案路徑;權限。以上訊息只可以看,無法修改,要離開訊息畫面按 dismiss。4.前處理器 Preprocessor由於分析軟體需要數值化的資料,所以包括充填與凝固分析的幾何也需要是 CAD 資料,這同時也是模擬的第一步驟。MAGMASOFT提供兩種選擇來處理所需的幾何資料：一般 CAD 檔案;MAGMASOFT提供 STL 介面來讀取。由內建功能來建構;MAGMASOFT提供簡易功能來構建簡單的幾何。通常是以第一種方法來讀取幾何資料比較多,因為一般 CAD 軟體的3D 幾何功能都很強,而且設計的資料也大部分有 3D CAD 資料,就不需要再花時間重覆建構鑄造過程的幾何。不過在設計之初,有些設計資教材編碼:22料尚未完整或沒有,具備簡單幾何建構功能也是需要的,特別是澆道、冒口及澆口(inlet)的 CAD,使用內建功能也很快。4.1 前處理功能視窗介紹視窗主要分成五個區域：menu bar 右邊主功能區menu field 左上角下拉式功能表區info window 右下角訊息區input window 左下角指令輸入區four windows 中央視窗區其中中央視窗區提供繪圖及顯示用,像一般的 cad 軟體,平面視圖提供做建構面(construction plane),作主要輪廓繪圖及縱深指示以長成一個 3d 曲面,Iso-view 大多僅提供完整視角以輔助繪圖用。4.2 開始幾何建構(1)滑鼠的使用：Pick the geometry elementMouse functionpointSHIFT+滑鼠左鍵volumeSHIFT+滑鼠中鍵macroSHIFT+滑鼠右鍵(2)建構指令的介紹：在介紹指令之前有一些重要的觀念先建立：Volume(體積)是 Magma 系統最常見的一個幾何元素,代表的是不管模具,鑄件,冒口都是一塊體積,所以所有的操作功能也都以它為主。最最重要的建構技巧是：重疊(overlay)原則,因為最後建的volume 有最高的優先度可以佔據與它重疊的體積空間,也就是說後者會切掉(cut out)前者的體積空間。你可以建一立方盒(box)來代替砂模,因為其他實際的鑄造系統包括鑄件,冒口等,會逐步切掉或取代方盒的空間,最後就形成整個模具系統了。教材編碼:23A.選擇材料群組(material group)/SET MAT在你建一個 volume
