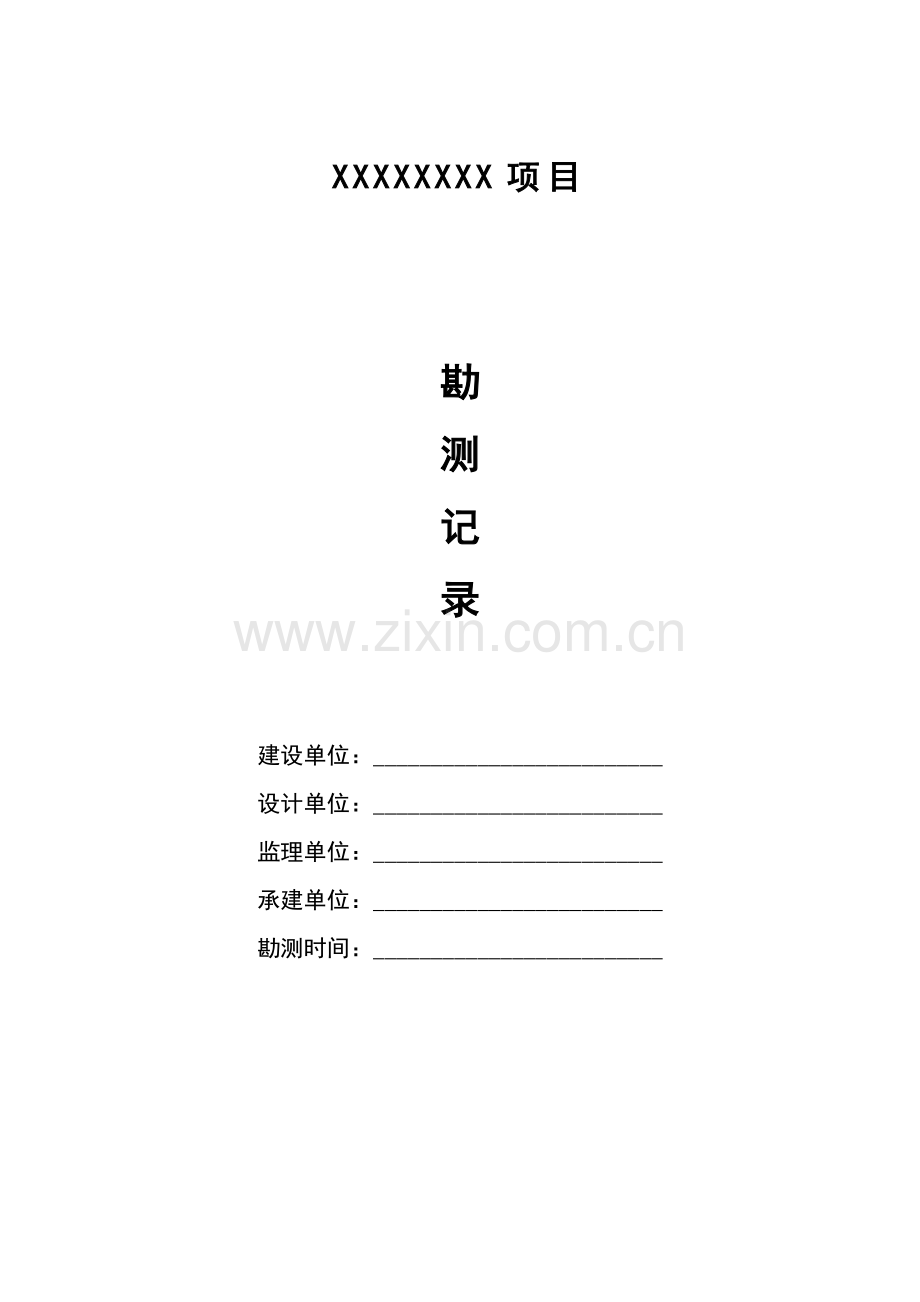

XXXXXXXX项目

勘
测
记
录

建设单位：_________________________
设计单位：_________________________
监理单位：_________________________
承建单位：_________________________
勘测时间：_________________________

NO：
一、 基础信息
勘测单位

勘测地址

单位负责人

职务

联系电话

单位现场负责人

职务

联系电话

参与勘测人员

二、 物理信息
建筑物名称

楼层数及层高

网络设备临时存放点

辅材及工具临时存放点

勘测区域位置及范围特性具体情况等其他相关补充说明：
三、 强电部分（针对施工点）
施工楼层总配电间位置

主干电缆线径

是否提供布线图、说明

是否使用原有配电箱

原有配电箱空闲接口

新配电箱安装位置

原有电源插座点数

机房取电/供电回路数

原有UPS安装位置

原有UPS输入/输出功率

原有施工机房插座数量

新装插座数量

新装插座点位拟定

空调安装位置拟定

其他相关补充说明：

四、 装修部分
施工场地土建情况（毛胚/简装/精装）

是否提供装修设计图纸

是否吊顶

吊顶是否规则，高度

是否进行墙面粉刷

栅格灯安装位置

静电地板安装面积

静电地板安装高度

是否具有机房、控制室或其它特殊装修规定，具体说明：
装修总体具体情况补充说明：

五、 弱电部分
楼层配线间（IDF）总数

配线间位置（楼层、房间编号）

是否具有独立的网络中心机房

中心机房（MDF）位置（楼层、房间编号）

是否具有独立的控制室

控制室位置（楼层、房间编号）

施工机房位置（楼层、房间编号）

施工机房面积（若多个，名称相应面积）

施工机房长、宽、高（多个，名称相应尺寸）

是否存在特殊网络（公安、涉密、党政）

是否提供原有及新装IP地址规划

施工机房原有弱电系统（有或无，有具体列出系统名称）：

是否提供建筑及布线图纸

是否确认图纸对的性

(一) 线缆敷设
室外是否有管道或架线预埋

预埋或原有管径大小、余量

无预埋采用何种敷设方式（架空、掩埋）

是否具有人孔井或手孔井接续点

若有接续点数及距离

室外主干线盒到施工楼接续点距离

施工是否对其他单位有影响

室外走线情况补充说明：
垂直干线是否有管道预敷设

预敷设或原有管径大小，余量

垂直走线是否有弱电专用桥架（强弱电分开）

干线子系统具体情况补充说明：
水平子系统是否有管道预敷设

预敷设或原有管径大小，余量

水平系统最短与最长距离

水平走线是否有弱电专用桥架（强弱电分开）

水平子系统是否有吊顶

水平子系统是否有桥架连接

桥架位于吊顶上面还是下面

桥架尺寸及安装位置（具体到CM）

水平子系统具体情况补充说明：

施工机房是否已有布线

是否延用原有走线方式（延用/不延用）

若延用，原有管径大小，是否可以添加线缆

是否需要新增线槽或管道

不延用，采用何种布线方式（桥架敷设/地板敷设）

敷设材料选用（穿管/线槽）

线缆敷设路由有无影响线缆传输质量等因数

勘查现场是否有也许超过100米的位置

(二) 信息点
施工点原有网络点数

施工点原有语音点数

是否有视频及其他点位

原有信息点功能是否拟定

是否提供功能相应表

若不拟定具体提供时间

有无特殊通信设备接口需求

新安装网络信息点数及分布（公安专网、智能监控专网分别总数及分部）情况说明：

(三) 设备安放及网络相关
是否存在原有设备

原有设备摆放情况

原有设备是否需要重新规划

是否将新旧设备整合摆放

是否提供原有设备具体资料

是否有原设备厂商或技术负责人、联系方式
参见《附件一：原有设备安装情况调查表》
是否记录及整体原有设备参数、连接情况
参见《附件一：原有设备安装情况调查表》
原有设备系统是否存在问题，是否规定在本次项目建设中引起重视或者解决解决：
操作台摆放及安装位置

机柜安装位置

机柜内设备摆放顺序

原有网络出口总带宽

(四) 干扰与防雷接地（针对施工点）
建筑物是否具有防雷接地体、网

建筑物具有几级防雷接地

施工机房是否具有防静电、防雷接地线路

各防雷接地接续位置说明：

有无强、弱电干扰，若有源具体说明：

六、 安防部分（针对施工点）
是否有监控设备

具体监控点数

监控及报警具体分布点

施工点内消防、防盗情况

施工机房门窗是否符合防盗安全等级规定

七、 其他综合问题
是否有影响弱电施工的其他因素：

现场其他施工单位及负责人相关情况说明：

施工现场建渣清理（清理内容及清理方、最终清理至位置）具体情况说明：

我方实行人员临时办公位置（座、椅、取电及网络信息）具体情况说明：

用户单位（监理）重点关心的问题：

用户单位（监理）对隐蔽工程有无具体规定：

大屏显示及原有系统融合等需求信息具体情况说明：

用户方有无其他特殊规定具体说明：

相关界面中标单位其他需求提供补充说明：

是否有与其他施工单位交叉作业，各自界面是否拟定：

用户方需提供的资料及图纸汇总（以附件形式提供）：
1. 建筑平面鸟缆图
2. 建筑平面图
3. 机房建筑平面图
4. 机房装修效果图纸
5. 原有大楼强、弱电走线图
6. 机房设备设施布局图
7. 原有网络连接拓扑图
8. 原有信息点功能及地区分布图
9. 原有设备参数说明书
10. 其他相关图纸提供
备注：

八、 其他常驻施工现场联系方式
单位
姓名
座机
手机
邮箱
用户单位

监理单位

前端施工队负责人

低压供配电施工队负责人

传输施工队负责人

设备供应商

线材供应商

九、 审核意见及签字

审核意见：

负责人（签字）：_______________

用户单位（盖章）

年 月 日

审核意见：

负责人（签字）：_______________

监理单位（盖章）

年 月 日

审核意见：

负责人（签字）：_______________

设计单位（盖章）

年 月 日

审核意见：

负责人（签字）：_______________

承建单位（盖章）

年 月 日

NO：
附表一：原有设备安装情况调查表
设备名称
品牌
型号
数量
单位
功率
尺寸
端口数（OUT/IN）
已用端口数（OUT/IN）
厂家联系方式

NO：
附表二：建筑物及周边情况草图

NO：
附表三：机房平面草图

NO：
附表四：机房设备设施布局草图

NO：
附表五：机房空间结构草图
