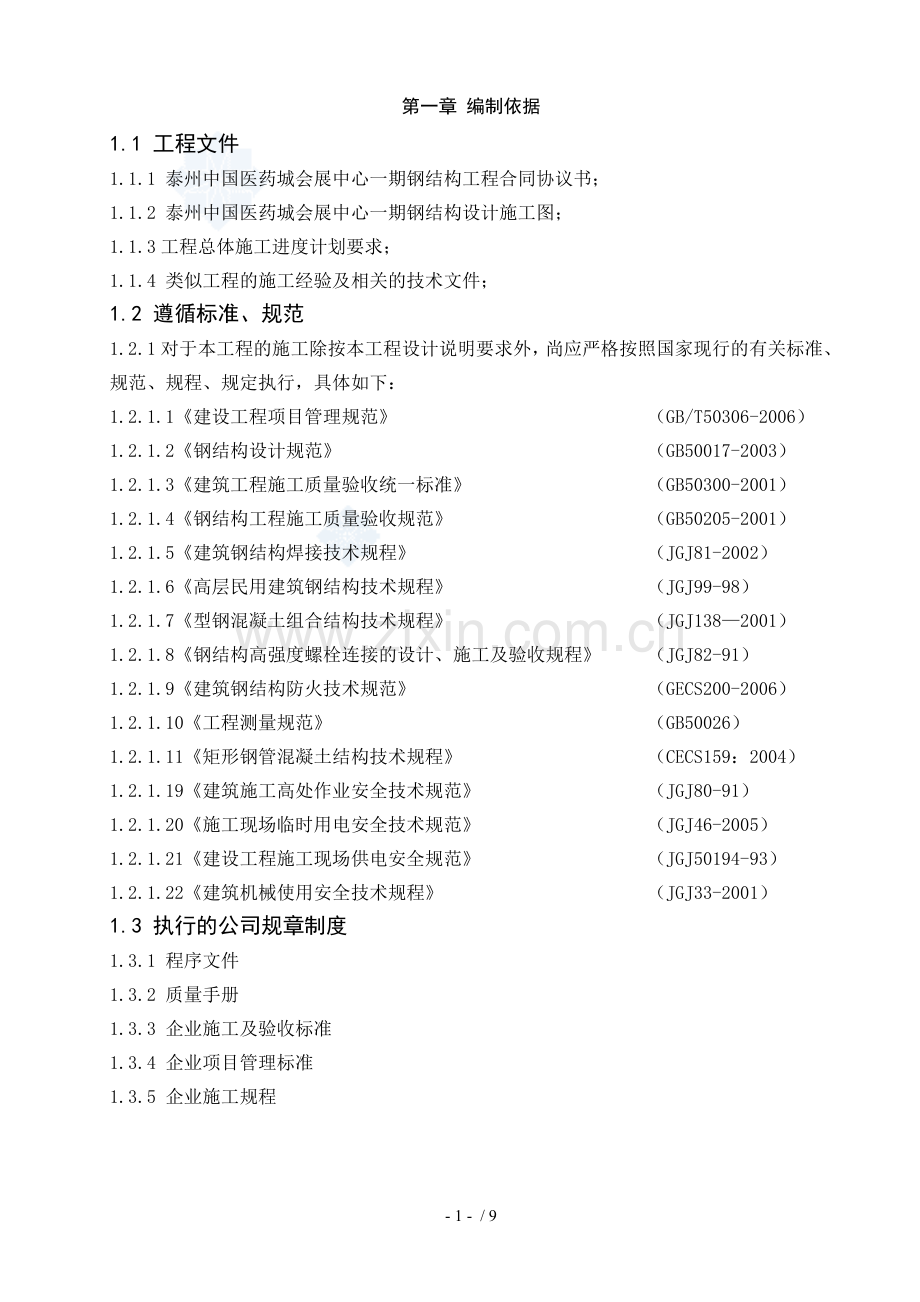

第一章 编制依据
1.1 工程文件
1.1.1 泰州中国医药城会展中心一期钢结构工程合同协议书；
1.1.2 泰州中国医药城会展中心一期钢结构设计施工图；
1.1.3工程总体施工进度计划要求；
1.1.4 类似工程的施工经验及相关的技术文件；
1.2 遵循标准、规范
1.2.1对于本工程的施工除按本工程设计说明要求外，尚应严格按照国家现行的有关标准、规范、规程、规定执行，具体如下：
1.2.1.1《建设工程项目管理规范》 （GB/T50306-2006）
1.2.1.2《钢结构设计规范》 （GB50017-2003）
1.2.1.3《建筑工程施工质量验收统一标准》 （GB50300-2001）
1.2.1.4《钢结构工程施工质量验收规范》 （GB50205-2001）
1.2.1.5《建筑钢结构焊接技术规程》 （JGJ81-2002）
1.2.1.6《高层民用建筑钢结构技术规程》 （JGJ99-98）
1.2.1.7《型钢混凝土组合结构技术规程》 （JGJ138—2001）
1.2.1.8《钢结构高强度螺栓连接的设计、施工及验收规程》 （JGJ82-91）
1.2.1.9《建筑钢结构防火技术规范》 （GECS200-2006）
1.2.1.10《工程测量规范》 （GB50026）
1.2.1.11《矩形钢管混凝土结构技术规程》 （CECS159：2004）
1.2.1.19《建筑施工高处作业安全技术规范》 （JGJ80-91）
1.2.1.20《施工现场临时用电安全技术规范》 （JGJ46-2005）
1.2.1.21《建设工程施工现场供电安全规范》 （JGJ50194-93）
1.2.1.22《建筑机械使用安全技术规程》 （JGJ33-2001）
1.3 执行的公司规章制度
1.3.1 程序文件
1.3.2 质量手册
1.3.3 企业施工及验收标准
1.3.4 企业项目管理标准
1.3.5 企业施工规程
第二章 工程概况
2.1工程基本情况
名 称
内 容
工程名称

建设单位

工程地点

设计单位

监理单位

总承包单位

钢结构专业分包

2.2工程概况
常设展区E区

第四展区
常设展区D区

常设展区C区

常设展区A区
会展休闲区
第二三展区
第一展区

泰州中国医药城会展中心一期工程效果图
泰州中国医药城会展中心一期工程主要由会展休息区、第一展区、第二及第三展区、常设展区及配套区、第四展区、连廊组成。总占地面积约24620平方米，建筑面积60732平方米。会展中心造型的灵感来源于人体细胞结构组成，结合会展中心大小展厅的布置，将人体细胞结构抽象地反映在功能布局当中，展厅之间的连廊通道等是组织交通的重要元素，也是人体血管、经络的生动再现，整个会展中心是一个主体的空间结构体，经脉管径皮肤表皮被赋予建筑语言，向人们的主体讲述医药。
2.3钢结构概况
泰州中国医药城会展中心一期钢结构工程主要部分在第一展区、第二、三展区、常设展区及配套服务区及连廊部分。

2.3.1第一展区钢结构概况
第一展区结构形式为型钢混凝土结构，其钢结构构件主要由十字柱400*250*8*12、工字钢斜柱350*220*8*12、H型钢梁600X200X8X12，十字钢柱采取刚性连接，十字柱与H型钢梁腹板采取高强螺栓铰接、翼缘板采取刚性连接。

2.3.2第二三展区钢结构概况

第二及第三展区钢结构布置图
第二三展区钢结构形式为支撑在混凝土结构上的钢管桁架体系结构，单榀桁架截面为倒三角形，桁架最大跨度为48米。桁架上弦中心标高为19.650米。
2.3.3常设展区及办公服务区钢结构概况

常设展厅区钢结构布置图
常设展厅区钢结构平面投影尺寸107.55m×96m，桁架顶部标高22.70m，跨度约84米，采用钢管桁架承重结构形式；常设展区入口大厅采用钢网架结构，跨度为18m~35m，支座采用球铰减震支座。（杆件截面尺寸）桁架下弦杆件为750*28

常设展区入口大厅钢结构布置图
常设展区入口大厅为钢网架结构，跨度为18m~35m，网架高度1.8m-2.5m，网架顶部标高19.00m。

会展服务区(餐饮）钢结构布置图
会展服务区（餐饮）为钢网架结构，网架高度3m，网架顶部标高22.50m。。
2.3.4钢结构连廊
钢结构连廊为会展办公区和常设办公区的空中走廊，跨度为28.20米，高度为4.77米，构件为方钢管300*12。
