广州市第七资源热力电厂电力接入系统工程项目建设项目环境影响报告表.pdf

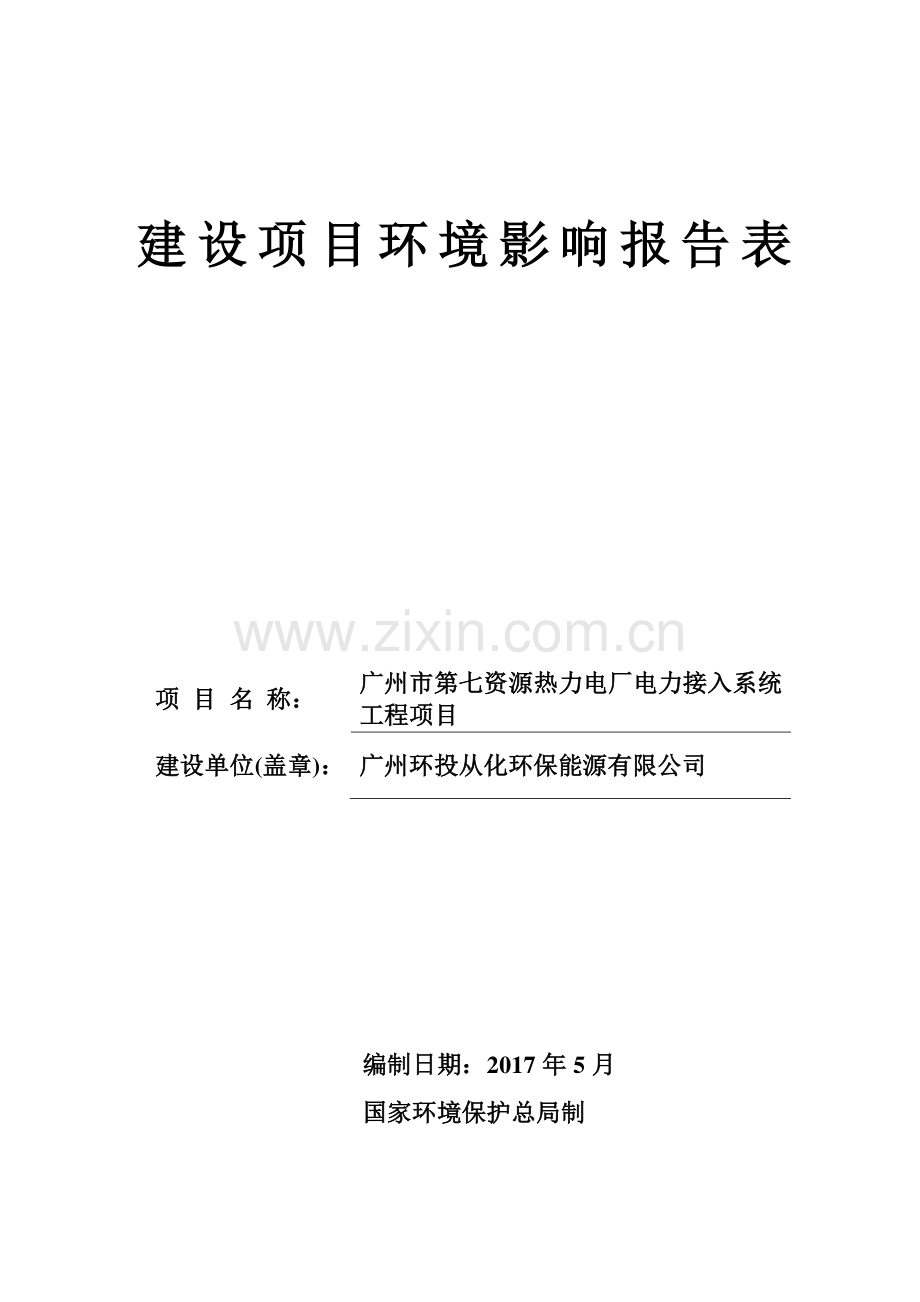

建设项目环境影响报告表建设项目环境影响报告表 项项 目目 名名 称：称：广州市第七资源热力电厂电力接入系统广州市第七资源热力电厂电力接入系统工程项目工程项目 建设单位建设单位(盖章盖章)：广州环投从化环保能源有限公司广州环投从化环保能源有限公司 编制日期：编制日期：2017 年年 5 月月 国家环境保护总局制国家环境保护总局制 建设项目环境影响报告表编制说明 建设项目环境影响报告表由具有从事环境影响评价工作资质的单位编制。1项目名称指项目立项批复时的名称，应不超过 30 个字（两个英文字段作一个汉字）。2建设地点指项目所在地的名称，公路、铁路应填写起止地点。3行业类别按国标填写。4总投资指项目投资总额。5主要环境保护目标指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。6结论与建议给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。7预审意见由行业主管部门填写答复意见，无主管部门项目，可不填。8审批意见由负责审批该项目的环境保护行政主管部门批复。目录目录 一、建设项目基本情况一、建设项目基本情况.1 二、与本项目有关的原有污染情况及主要环境二、与本项目有关的原有污染情况及主要环境问题问题.13 三、建设三、建设项目所在地自然环境社会环境简况项目所在地自然环境社会环境简况.14 四、四、环境功能区划及环境质量现状环境功能区划及环境质量现状.17 五、评价适用标准五、评价适用标准.21 六、建设项目工程分析六、建设项目工程分析.22 七、项目主要污染物产生及预计排放情况七、项目主要污染物产生及预计排放情况.25 八、环境影响分析八、环境影响分析.27 九、建设项目拟采取的防治措施及预期治理效九、建设项目拟采取的防治措施及预期治理效果果.36 十、环境监测和环境管理十、环境监测和环境管理.39 十一、结论与建议十一、结论与建议.41 专题一：广州市第七资源热力电厂电力接入系专题一：广州市第七资源热力电厂电力接入系统工程项目电磁环境影响专题评价统工程项目电磁环境影响专题评价.46 附件 附件 1 广州供电局有限公司关于广州市第七资源热力电厂接入系统的复函（广供电函【2015】792 号）附件 2 从化城市管理局关于从化固体废弃物综合处理中心（广州市第七资源热力电厂）项目电力上网线路方案的函（从城管函2015140 号）附件 3 从化区人民政府办公室关于从化固体废弃物综合处理中心（广州市第七资源热力电厂）接入系统高压线路架设方式的复函 附件 4 广州市第七资源热力电厂环评批复 附件 5 广州市第七资源热力电厂电力接入系统工程项目环境监测报告 附件 6 广州市第七资源热力电厂电力接入系统工程项目环境影响评价委托书 附件 7 从化区水务局关于从化固体废物综合处理中心（广州市第七资源热力电厂）项目接入系统线路工程跨越西灌渠沟渠事宜的意见 附件 8 建设工程审核书（广州市从化区规划局，从规建证【2015】14 号）附件 9 惠州惠东 110kv 安墩输变电工程竣工验收监测报告（类比变电站）附件 10 110kV 迁城甲乙线电缆线路工频电场、工频磁场类比监测报告 1 一、建设项目基本情况 项目名称 广州市第七资源热力电厂电力接入系统工程项目 建设单位 广州环投从化环保能源有限公司 法人代表 刘先荣 联系人 高先生 联系电话 [phone] 邮政编码 510900 通讯地址 广州市从化区鳌头镇潭口村路段广州市第七资源热力电厂项目指挥部 建设地点 广州市从化区鳌头镇潭口村西南侧（广州市第七资源热力电厂南侧）立项审批 部门 批准文号 建设性质 新建 扩建 技改 行业类别及代码 电力供应D4420 占地面积（m2）共 2497 m2（变电站 708 m2，线路占地 1789 m2）绿化面积（m2）100 总投资（万元）5942 其中环保投资(万元)25 环保投资占总投资比例（%）0.4%预期投产日期 2017 年 7 月 1.1 建设规模建设规模和投资概况和投资概况 广州环投从化环保能源有限公司拟在广州市从化区鳌头镇潭口村西南侧广州市第七资源热力电厂厂场区范围内周边，建设广州市第七资源热力电厂电力接入系统工程项目，拟新建变电站 1 座，地下事故油池 1 座，新建 2 回 110kV 输电线路将电源通过明珠变电站送入广州电网。本项目建设规模见表 1.1-1。该项目目前已获得广州市从化区人民政府、广州市从化区城管局、广州供电局有限公司从化区水务局同意的复函（祥见附件）。本项目动态投资 5942 万元，其中变电站部分投资 3309 万元，输出线路部分投资 2298万元，通信部分投资 335 万元，环保投资 25 万元，占工程总投资的 1.5%。计划于 2017年 7 月建成投产。根据国民经济行业分类（GB/T 4754-2011），本项目属于“D4420 电力供应”2 行业；据此对照建设项目环境影响评价分类管理名录（环境保护部第 33 号，2015年 4 月），属于该名录“E35 输变电工程”，需要执行环境影响评价制度，编制环境影响报告表报送环保主管部门进行审查。广州市从化固体废弃物综合处理中心项目环境影响报告书（报批稿）已对变电站建设进行环境影响评价，但是由于主变器型号、容量和进出回路有变更（具体变更见表 1.1-1），原环评阶段拟采用 SC-2500/110 型号容量 12.5 MVA 的主变器，本次环评阶段更改为 SZ11-16000/110 型号容量 16 MVA 的主变器，原环评阶段进出线回路拟采用 2回 LG-240 线路（两个双回路走廊），本次环评阶段更改为 2 回 110kV 架空出线。因此本次评价重新对变电站工程进行环境影响评价，同时重点对拟建 110kV 送出线路工程进行环境影响评价。表表 1.1-1 工程建设规模表工程建设规模表 项目 本次评价内容 原环评评价内容 变电站工程 占地面积 708m2 708 m2 主变器型号 SZ11-16000/110 SC-2500/110 主变压器容量 16MVA 12.5MVA 主变压器数量 2台 2台 进出线回路 2回110kV架空出线 2回LG-240线路（两个双回路走廊）送出线路工程 输电线路 新建双回架空线路长约6.7km，新建双回电缆线路长约0.3km，架空导线采用JL/G1A-240/40型式钢芯铝绞线，电缆采用YJLW03-Z 64/110kV1500 mm2型式电缆。共33个杆塔。广州市从化固体废弃物综合处理中心项目环评未对此进行评价 通信工程 通信设备和光缆 STM-16光传输设备2套，综合接入设备1套，调度数据网接入路由器1台，综合数据网接入交换机1台；随着输电线路同时新建第七资源电厂110kV明珠站2条36芯光缆，单线长约6.7km；2条36芯非金属管道光缆，单线长约0.3km。1.2 工程与产业政策及规划的相符性工程与产业政策及规划的相符性 本项目属于电网建设项目，根据国家发展和改革委员会令 2013 年第 21 号产业结构调整指导目录（2013 修正），“电网改造及建设”列为“第一类 鼓励类”项目，符 3 合国家政策。本项目位于从化区和广州市供电与用电管理规定“第九条 除因技术和规划原因难以实施外，下列地区新建电力管线应当采取地下埋设方式进行：(二)越秀区、海珠区、荔湾区、天河区、白云区、黄埔区行政区域内西二环、北二环、东二环以内以及番禺区市桥街、花都区新华街、白云区中心镇范围内的 110 千伏电力线路。”的要求不冲突，可采取架空线路。本项目站址所在地为一类工业用地，该地不占用基本农田保护区，不占生态公益林，不占用水利用地。根据广东省环境保护规划纲要（2006-2020 年）陆域生态分级控制，本项目所在区域为有限开发区，不属于严格控制区。综上所述，可见本项目与国家产业政策以及市相关规划相符。1.3 变电站变电站工程概况工程概况 1.3.1 变电站变电站站址站址概况概况 变电站拟建于从化固体废弃物综合处理中心南侧，从化固体废弃物综合处理中心位于鳌头镇潭口村西南侧。拟建变电站站址四周均有热力电厂场区道路，场区道路通过进场道路直接与现状道路 X286 相连，站址交通便利。拟建场地原为丘陵岗地地貌，场地标高约 7377m（1985 国家高程系，下同）之间，目前场地正在平整。根据广州环投从化环保能源有限公司提供的电厂总体平面图，拟建的 110kV 变电站位于厂区的最南侧，东南面为林地，西北面为焚烧厂主厂房，场地设计标高为 73.9m，在变电站南侧及东侧有修建护坡。变电站现场图片见图 1.3-1，地理位置见附图 1，升压站位置四至图见附图 5.。根据历史资料及现状，拟建站址区域无可开采的矿产资源，无文化遗址、地下文物、古墓等，不涉及影响变电站站址安全、稳定的因素，适宜建站。根据现场踏勘，拟建站址附近无军事设施、通信电台、高速公路、飞机场、导航台、油（气）站、接地极等，无与变电站运行相互影响的通讯电（光）缆，站址附近也无风景保护区等，适宜建站。1.3.2 总平面总平面 变电站配电装置楼布置在热力电厂场区南侧，配电装置楼东西宽 27.5m，南北长20.6m。2 回 110kV 线路由变电站南侧架空出线。二台主变布置在配电装置楼内的北侧，主变器拟采用户外布置方案，事故油池和化粪池布置在站区东北侧。变电站总平面布置示意图、首层和二层电气平面布置图见附图 2附图 4。4,图图 1.3-1 变电站变电站现场相片现场相片 1.3.3 进站道路进站道路 根据变电站及周边布置，变电站可直接从热力电厂场区道路接入，热力电厂进场道路由城市建设研究院考虑，本项目无需考虑。1.3.4 变电站变电站给排水给排水（一）供水 本变电站拟选址位置位于电厂厂区内，站内生活用水可从站址东北面厂区环形车道下敷设的生活供水管网接驳引入，管道接驳点至本站红线范围内水表前管道由业主单位负责设计与施工。变电站生活给水系统引入管采用管径为 dn25 的 PE 给水塑料管，引入管长度约 20m，引入管供水压力要求不低于 0.10MPa，引入管敷设时需要破厂区道路约7m，并对其进行修复。（二）排水（1）生活污水排水系统 升压站按综合自动化无人值班有人值守设计，变电站生活污水主要少量值守人员值守时的办公废水，排入化粪池处理后，通过管道送至第七资源热力电厂低浓度污水处理站处理。满足城市污水再生利用 城市杂用水水质（GB/T18920-2002）道路清扫、城 5 市绿化、车辆冲洗标准，后回用，不外排。（2）雨水排水系统 屋顶层的雨水由设于天面的雨水斗收集后，经雨水立管重力排至室外雨水检查井。室外道路雨水由雨水口井收集后排入室外雨水检查井。站区雨水总排出管采用管径为de300 的 HDPE 双壁波纹排水管，管道长度约 120m。1.3.5 消防部分消防部分 变电站配电装置楼内设置室内消火栓灭火系统，室内消火栓灭火系统由厂区消防供水系统统一加压供给，室内消火栓灭火系统用水贮存在厂区消防水池内，同时配电装置楼屋顶设置有效容积为 12m3（总容积：15m）的消防水箱。消防水泵房设两条出水管在配电装置楼室内成环状供水，各消防立管从该环管上接出。在各层楼梯间及走道处均设置有消火栓箱，保证室内每处均有两股水柱同时到达，水枪充实水柱不小于 10 米。变电站在广州市第七资源热力电厂厂区室外消火栓灭火系统的保护半径范围内，不单独设置室外消火栓灭火系统。1.3.6 事故油池事故油池 本项目设置一座事故油池，布置在站区东北侧，位于主变压器下方，事故油池容积为11.5m3。贮油坑内铺设厚度不小于250mm鹅卵石。坑底设置排油管与事故油池相连接。事故期间，泄漏的变压器油或高压电抗器油通过贮油坑和排油管迅速排至事故油池，从而切断主变火灾的燃烧源。事故油池具备油水分离功能，变压器油由专业公司负责回收，经隔油处理的废水排入室外雨水排水管道。1.3.7 对侧变电站概况对侧变电站概况 本项目对侧变电站为110kv明珠变电站，110kv明珠变电站环境影响报告表于2006年4月25日取得从化区环保局的批复，详见附件9，于2013年4月通过从化区环保局的竣工验收，详见附件10。明珠站是运行中的变电站，现110kV侧采用敞开式设备户外布置，由于原有场地位置受限，不具备按敞开式常规设备布置一个完整的电缆出线间隔的条件，考虑到HGIS设备布置紧凑且灵活的特点，本期明珠站T接间隔采用户外110kV HGIS设备，布置于110kV母线靠母线设备一侧。110kV站内部分采用电缆敷设。明珠现有主变两台，分别为#1、#2主变，容量均为40MVA，终期主变3台。110kV侧 6 现为单母线分段接线形式，现110kV架空出线3回，分别为110kV从明甲线、110kV从明乙线，110kV明聚线。现场已预留#3主变和110kV备用出线扩建间隔的场地 本项目需要在110kV明珠站110kV母线扩建2个HGIS出线间隔。1.4 送出线路送出线路工程概况工程概况 1.4.1 线路规模线路规模 新建双回架空线路长约 6.7km，新建双回电缆线路长约 0.3km，架空导线采用JL/G1A-240/40 型式钢芯铝绞线，地线双回路采用 2 根 36 芯 OPGW 光纤复合地线，电缆采用 YJLW03-Z 64/110kV1500 mm2型式电缆。1.4.2 线路路径线路路径（1）路径描述 线路由第七资源电厂 110kV 变电站以双回架空线路向东南侧出线，沿线经田中间西侧、左村至明珠大道北，此后沿明珠大道北路中绿化带向南架设至明珠大道中，沿明珠大道中路中绿化带架设至 110kV 明珠站西北方，此后线路继续向东架设至明珠站北侧围墙边约 50 米处，转为电缆下地，以直埋的型式进入明珠站，均接至站内 HIS 电缆终端。详见线路路径示意图。路径方案示意图见附图 6。（2）沿线地形情况 本线路在明珠大道架设段均为平地，在变电站至明珠大道段为丘陵、农田或鱼塘，处于珠江三角洲冲积平原地貌单元，为冲积平原北部地带，属河流一级阶地。（3）交通条件 线路大部分路段架设在明珠大道绿化带，交通运输条件良好。（4）主要交叉跨越、拆迁及树木砍伐情况 1.4-1 主要交叉跨越主要交叉跨越、拆迁及树木砍伐情况汇总表、拆迁及树木砍伐情况汇总表 跨越类型 数量 一般公路 3处 规划公路 1处 35kV以下输电线路 3处 低压、弱电线、通讯线 2处 河流/鱼塘(50米内)2处 砍伐树木 50棵 7（5）协议情况 路径方案取得了从化城市管理局的同意，详见关于从化固体废弃物综合处理中心（广州市第七资源热力电厂）项目电力上网线路方案的函（从城管函2015140 号）。（6）线路路径合理性分析 本项目新建线路采用架空和地埋式方式建设，新建线路大部分路段经过明珠大道区域内，采取绿化带上架空线路方式，明珠站附近约 0.3km 采用电缆铺设的方式。本项目输电线路路径沿线无自然保护区、风景名胜区、世界文化和自然遗产地、饮用水水源保护区、森林公园、基本农田保护区和生态公益林区内等敏感区域。尽量避开居民密集区、文教区，减少多沿线居民和学校的影响；尽量避开大范围林区，减少树林砍伐。综上，本项目输电线路径选择合理。1.4.5 架空线路技术参数架空线路技术参数（1）线路杆塔选型 本线路角钢塔采用南方电网公司 110kV 杆塔标准设计的 1C2W6 模块铁塔。该模块设计条件是海拔 01000m、基本风速 29m/s（离地面 10m）、覆冰厚度 0mm、导线LGJ-240/40、地线 JLB-40/100 的双回路铁塔，按山地进行规划设计。线路在明珠大道架设段是主要是沿明珠大道路中绿化带架设，故此段采用钢管杆的方式架设。直线杆选用 110Z2D002 型式，转角杆采用 110J2D302、112D2D902 型式。铁塔用钢材为 Q235（A3F）、Q345（16Mn）或 Q390 钢，其质量标准符合碳素结构钢（GB/T700）、低合金高强度结构钢（GB/T1591）的要求。本项目架空线路共需架设 33 个杆塔。（2）基础型式 根据本项目初堪地质资料及线路所处市政道路绿化带中心以及丘陵地带，故本线路选用的基础形式主要为：四钻人工挖孔桩及单、双钻钻孔灌注桩。（3）导线选型 根据系统专业提资，第七资源电厂变电站两回 110kV 线路载流量不小于 177A，线路N-1 最大电流值为 177A。本工程线路采用铝截面为 240mm2的导线满足要求，240mm2的导线允许长期输送容量为 100MVA，长期允许电流为 525A（均为 40时）。根据广 8 州局现已运行线路线型，拟采用新型钢芯铝绞线 JL/G1A-240/40。（4）地线选型 本工程线路地处多雷区，故选用双地线。根据导地线配合、地线热稳定计算、防雷和通信要求，本工程两根地线均采用 36 芯 OPGW 光纤复合地线，为保护变电站构架进线档导线，进线档两回线各增加一根 JL/GIA-70/40 钢芯铝绞线作为地线。根据系统情况，线路单相零序短路电流计算按最不利的情况，本工程 110kV 侧短路电流取 10.35kA，切除故障时间按 0.5s 考虑。线路在变电站出线段短路杆塔分流系数为 0.8，OPGW 分流系数为 0.5，热稳定值为:I2*t=(10.35*0.8*0.5)2*0.5=8.57kA2S。本工程选用的 A2 型 36 芯 OPGW 光纤复合地线必须满足短路电流容量不小于8.57kA2S 的要求。1.4.6 电缆电缆部分部分技术参数技术参数（1）电缆选型 第七资源热力电厂变电站两回 110kV 线路载流量不小于 177A，线路 N-1 最大电流值为 177A。本工程电缆线路敷设按地温 30考虑，YJLW03-Z 64/110kV 1500mm2即可满足载流量要求，考虑工程投资的经济性，拟采用 YJLW03-Z 64/110kV 1500mm型式电缆。接地线采用截面 240mm2绝缘铜芯线，具体型号为：YJY 8.7/10-240mm2，长度为200m，接地线导体对地绝缘水平应不低于电缆非金属外护层的绝缘水平。回流线采用截面 240mm2绝缘铜芯线，具体型号为：YJY 8.7/10-240mm2，长度为400m，回流线导体对地绝缘水平应不低于电缆非金属外护层的绝缘水平。（2）运行条件 额定电压 V：110kV；最高电压 Vm：126kV；额定相电压 Vo：64kV；系统频率：50Hz；系统接地方式：中性点有效接地；耐受冲击电压 Vp：电缆及其附件按大气过电压全绝缘水平取 550kV；导体允许最高温度：正常运行时 90，短路时 250；长期连续载流量：177A。9（3）电缆敷设型式 本工程双回预制混凝土槽盒尺寸约为 1.6m（宽）0.5m（高），盒底埋深不小于 1.2m。电缆线路沿线需在盖板面或管面敷设警示带，并沿水泥路和人行道敷设每隔 12m 装设一个标示牌，沿绿化带敷设每隔 15m 装设一个标示桩，且在重要转弯位置装设明显的标牌或标桩。1.5 通信通信工程概况工程概况 1.5.1 变电站监控系统和通信设备变电站监控系统和通信设备 拟建变电站监控系统按无人值班综合自动化系统配置，采用 IEC61850 通信规约。拟建变电站配备一套视频及环境监控系统，由 RPU、视频监控设备、环境量采集设备、报警控制设备、网络设备、存储设备等组成，实现对变电站现场视频及各种环境信息采集、处理、监控等功能。站端系统仅向地区级主站提供一个 IP 地址供访问。通信设备包括 STM-16 光传输设备 2 套，综合接入设备 1 套，调度数据网接入路由器 1 台，综合数据网接入交换机 1 台；1.5.2 系统通信方案系统通信方案 根据各类业务通道对承载通信网络的要求，拟建变电站需配置传输 A 网、传输 B 网、调度数据网及综合数据网设备并接入广州地区电力通信网络。拟随输电路线路同时新建第七资源电厂110kV 明珠站 2 条 36 芯光缆，单线长约6.7km；2 条 36 芯非金属管道光缆，单线长约 0.3km。所有光纤地工作波长为双窗口，1310nm/1550nm，满足 ITU-G.652 标准。根据广州供电局通信运维要求，拟建变电站传输 A、B 网拟以 1+1 链路形式分别接入广州地区光纤传输网。变电站 A、B 网各配置 1 套 STM-16 MSTP 光传输设备，基本单元均按“1+1”配置，配置 2 块 STM-4 光接口板，明珠站在原有设备上各新增 2 块 STM-4光接口板，拟建变电站明珠站 1+1 光纤通信电路，系统速率 622Mbit/s。1.6 土石方平衡土石方平衡 根据 广州市第七资源热力电厂接入工程水土保持方案 可知，本项目占地面积 9597平方米，其中永久占地 2497 平方米（站址部分永久占地约 708 平方米，线路部分永久占 10 地约 2497 平方米），临时占地 7100 平方米（站址部分临时占地约 1000 平方米，线路部分临时占地约 6100 平方米），挖方 2600 立方米（站址部分挖方约 400 立方米，线路部分挖方约 2200 立方米），填方 1200 立方米（站址部分填方约 400 立方米，线路部分填方约 800 立方米），弃方 1400 立方米，弃方运到从化固体废物综合中心填埋场处理。1.7 评价工作等级评价工作等级 1.7.1 电磁环境影响评价工作等级电磁环境影响评价工作等级 根据 HJ24-2014环境影响评价导则输变电工程，本项目的电磁环境影响评价工作等级见表 1.7-1。本项目变电站电磁环境影响评价等级为二级，输电线路电磁环境影响评价等级为三级。表表 1.7-1 电磁环境影响评价工作等级电磁环境影响评价工作等级 电压等级 工程 条件 评价工作等级 110kV 变电站 户外式 二级 输电线路 边导线地面投影外两侧各10m范围内无电磁环境敏感目标的架空线。三级 地下电缆 1.7.2 生态环境影响评价工作等级生态环境影响评价工作等级 根据HJ19-2011环境影响评价导则生态影响，本项目的生态环境影响评价工作等级见表1.6-2。表表 1.7-2 生态环境影响评价等级生态环境影响评价等级 影响区域生态敏感性 工程占地范围 面积2km2，长度50km 一般区域 三级 1.7.3 声环境影响评价工作等级声环境影响评价工作等级 本变电站和部分线路处于农村地区，声环境功能区为声环境质量标准（GB3096-2008）规定的2类地区，部分线路沿着明珠大道架设，声环境功能区为声环境质量标准（GB3096-2008）规定的4类地区，根据HJ2.4-2009环境影响评价导则声环境，本项目的声环境影响评价工作等级为二级。11 1.8 评价因子与评价范围评价因子与评价范围 1.8.1 评价因子评价因子 本项目为输变电工程，根据 HJ24-2014环境影响评价导则输变电工程本项目的主要环境影响评价因子见表 1.8-1。表表 1.8-1 工程主要环境影响评价因子汇总表工程主要环境影响评价因子汇总表 评价阶段 评价项目 现状评价因子 单位 预测评价因?单位 施工期 声环境 昼间、夜间等效声级，Leq dB（A）昼间、夜间等效声级，Leq dB（A）运行期 电磁环境 工频电场 kV/m 工频电场 kV/m 工频磁场 T 工频磁场 T 声环境 昼间、夜间等效声级，Leq dB（A）昼间、夜间等效声级，Leq dB（A）地表水 pHa、COD、BOD5、NH3-N、石油类 mg/m3 pHa、COD、BOD5、NH3-N、石油类 mg/m3 a pH值无量纲。其他环境影响评价因子：施工期：粉尘、生态、生活及生产污水和固体废物；运行期：固体废物、污水。1.8.2 评价范围评价范围 根据建设项目环境影响评价分类管理目录（环保部第 33 号令），本项目应该编制环境影响评价报告表。同时，根据 环境影响评价技术导则-输变电工程（HJ24-2014）、环境影响评价导则声环境（HJ2.4-2009）和环境影响评价技术导则-生态环境（HJ19-2011）的要求，确定本项目的环境影响评价范围见表 1.8-2。表表 1.8-2 环境影响评价范围环境影响评价范围 环境要素 环境评价范围 依据 声环境 变电站：围墙外200m；架空线路：110kV架空线路边导线地面投影外两侧30m；地埋式电缆：可不评价；环境影响评价技术导则-声环境（HJ2.4-2009）/环境影响评价技术导则-输变电工程（HJ24-2014）生态环境 变电站：以变电站站址为中心的半径500m范围内；架空线路和地下电缆：线路走廊外300m范围内；环境影响评价技术导则-生态环境（HJ19-2011）电磁环境 变电站：站界外30m；架空线路：110kV架空线路边导线地面投影外两侧30m；电缆：电缆管廊两侧边缘各外延5m（水平距离）环境影响评价技术导则-输变电工程（HJ24-2014）12 1.9 环境保护目标环境保护目标 经现场勘查，本项目站址和架空线路避开了居住区、文教区，项目附近无自然保护区、风景名胜区、世界文化和自然遗产地、饮用水水源保护区。本项目变电站评价范围在广州市从化固体废物综合处理中心项目设置的防护距离之内（变电站四至图见附图 5），根据现场勘查结果可知，在焚烧厂项目设置的以厂界为起点 300m 防护距离内无环境敏感目标，变电站四周 300 范围内亦无环境敏感目标。本项目输电线路评价范围内各环境要素敏感目标见表 1.9-1。本项目新建架空线路沿线的居民点有花林湖畔小区、鹿田村、左村、水坑村、坑尾村等，其中花林湖畔小区距离线路边导线 27m，其他居民点距离边导线 42m 以上，详见附图 6。可见，项目电磁和声环境评价范围内仅有一个环境敏感点（花林湖畔小区），详见表 1.9-1。表表 1.9-1 环境环境保护保护目标一览表目标一览表 敏感目标名称 规模（户数）与输电线路边导线最近距离（m）环境影响因素 花林湖畔小区 2032 27 施工期：噪声、扬尘；运营期：工频电磁场；13 二、与本项目有关的原有污染情况及主要环境问题 2.1 与与本项目本项目有关的原有污染源情况有关的原有污染源情况 2.1.1 变电站部分变电站部分 电磁环境：电磁环境：拟建变电站站址评价范围（电磁环境为站界外 30m）内无变电站、电视塔、广播电台、雷达、卫星通信、微波等可能产生影响电磁环境的设施，环境状况良好，无特殊环境问题。声环境：声环境：拟建变电站站址主要声环境影响源为北面广州市第七资源热力电厂施工噪声。2.1.2 线路部分线路部分 电磁环境：电磁环境：本项目新建线路接入现有 110kV 明珠站，已运行的明珠站产生的工频电磁场是原有主要电磁环境污染源。根据110kV 明珠变电站工程建设项目竣工环境保护验收调查表，明珠变电站四周和环境保护目标的工频电磁环境监测结果见表 2.1-1。监测结果表明，变电站正常运营情况下，变电站四周及环境保护目标满足工频电场强度 4kv/m、磁感应强度 0.1mT的标准限值要求。2.1-1 110KV 明珠变电站工程工频电场、工频磁场监测结果表明珠变电站工程工频电场、工频磁场监测结果表 测点 电场强度（V/m）磁感应强度（nT）站址北侧5m 8.00.01 305 站址西侧5m 730.1 1105 站址南侧5m 2.80.01 665 站址东侧5m 1.40.01 528 坑尾村三队 1.80.02 464 声环境：声环境：线路接入 110kV 明珠站，已运行的明珠站产生噪声；明珠大道的交通噪声。2.2 主要环境问题主要环境问题 根据现场踏勘和调查，本项目线路沿线环境质量良好，项目所在地未出现过环境空气、水环境等环境污染事件。14 三、建设项目所在地自然环境社会环境简况 3.1 自然环境简况自然环境简况 3.1.1 地形地貌地形地貌 本项目位于从化鳌头镇潭口村地段内的从化城市废弃物综合处理场（填埋场）的南侧，属于从化区西部的丘陵台地地区。从化区属半山区地形，地质主要由沉积岩、火成岩和变质岩三大类组成。全市地貌分为平原、阶地、台地、丘陵、山地和水域等 6 大类。市东北部以山地、丘陵为主，中南部以丘陵、谷地为主，西部以丘陵、台地为主。本项目变电站站址为丘陵岗地地貌，目前场地整体地形中间高四周低，场地最高点位于第七资源热力电厂选址山头，海拔约 89 m，最低点位于北西侧山脚谷地，海拔约50m，场地相对高差约 39m。场地山坡植被分布桉人工林及荔枝果树林，场地内通视条件较差。站址四周为丘陵山地和平坦地相间，其中丘陵山地分布人工林，平坦地段主要分布农田果园等。3.1.2 水文气象水文气象 1、水文地质 从化雨量充沛，川流纵横，水资源丰富。全市水源可采总量年均约 27.55 亿 m3。其中地表水 22.7 亿 m3，地下水 4.85 亿 m3。4 至 9 月为丰水期，雨量占全年雨量的 8085%。项目区附近 2 公里范围内除有山间溪沟及农灌沟渠外无较大河流。项目区内无地表水体流经。地表水体对项目工程条件影响较小。从化地下水资源丰富，总储量的估算值约 4.85 亿 m3。其中温泉地下的储水约在200m 深层。由于储量丰富，水压较高，表层的第四纪沙砾比较薄，所以一般在 35m 就有水涌出，日自涌量达 1400m3，最大时，日自涌量达 3000 m3。境内北部山区矿泉水资源丰富，其中云台山矿泉水颇负盛名，日涌量 400 m3。根据区域地下水赋存条件，含水层水理性质和水力特征，变电站站址附近区域地下水可分为松散岩类孔隙水和基岩裂隙水两种类型。松散岩类孔隙水 主要赋存于第四系残积层砂质粘土中，为潜水性质。根据水文地质特性可分为两部分：15 一是分布于区内山丘及斜坡表层的残坡积砂质粘土层，该层厚度随地形起伏变化大，组成物颗粒较细，渗透系数为 5.1 10-5cm/s，透水性较差，且大多处于斜坡上，地下水向山间平原或谷地富集，不利于地下水的储存，富水性较差，为季节性储水的含水层（上层滞水），枯水期基本无水。一是分布于山间平原区和谷地的残积砂质粘土层，该层地势相对平缓或低洼，有利于地下水的储存和富集。调查期间观测得地下水水位埋深为 3.26.19m（2013 年 1 月28 日），水位高程 50.2157.32m。根据钻孔抽水试验及现场渗水试验，单位涌水量为0.510.83L/（s m），富水性贫乏；渗透系数 2.566.56 10-5cm/s，为弱透水层。基岩裂隙水 主要分布于中粗粒花岗岩黑云母花岗岩强、中风化带中，一般为潜水性质，局部具微承压性，分布于周边山体及平缓地带下伏基岩中。强风化岩层均已风化成土状和半岩半土状，其裂隙部分为粘土矿物充填，富水与透水性弱。中风化岩石的裂隙富水与透水性具不均匀性，岩石破碎地段具中等透水性，较完整地段具富水性弱，透水性弱。泉流量一般为 0.3210.707L/s，地下水径流模数 7.3599.015 升/秒平方公里。2、气候气象 本项目所在地区位于珠江三角洲的腹部，属南亚热带海洋性季风气候，全年气候受偏南海洋性季风气候的调节，冬无严寒，夏无酷暑，气候温暖，春季升温早，秋季降温迟。通过 20 年（1993-2012 年）气候资料的统计分析，年平均气温为 21.7，历史极端最高气温为 39.0，极端最低气温为-2.9。项目所在地区雨量充沛，年均降水量约为 1932.9nn，年最大降水量约 2666.1mm，年最小降水量为 1307.0mm，降雨时空分布不均匀，降雨多集中在汛期 49 月份，其雨量占全年降雨量的 80%以上，46 月以雷雨为多，79 月为台风雨。雨量分布的特点是自西南向东北递增。年平均相对湿度 78%。年均日照时数 1569.0 小时左右，日照受地面因素影响，市内中南部的日照比北部多一些。项目所在地区全年无主导风向，全年以静风 C 频率最高，为 26.8%，其次是北风和东北风，频率分别为 9.3%和 8.3%。从各季节风向分布来看，春季以 SE 和 SSE 风为主，出现频率分别为 12.55%和 10.24%；夏季以 E 和 ESE 风为主，出现频率分别为 14.36%和 11.87%；秋季以 E 和 ENE 风为主，出现频率为 10.30%和 9.16%；冬季以 W 和 WNW 风为主，出现频率为 10.19%和 10.09%。项目所在地区的风向季节性变化明显，大气污 16 染物输送方向也随风向变化而发生变化，春、夏季主要受偏南风的影响，大气污染物主要向偏北方向输送；秋、冬季主要受偏北风的影响，大气污染物主要向偏南方向输送。3.2 社会环境简况社会环境简况 本项目所在的鳌头镇位于从化区西部，面积 410 平方公里，2011 年末下辖 61 个行政村，5 个居民委员会，户籍人口 13.82 万人，外来暂住人口 0.49 万人，总人口约 14.3 万人，是广东省、广州市的中心镇，从化区的工贸重镇、农业大镇。2011 年农林牧渔业总产值 10.25 亿元，比增 3.49%；工业总产值 61.44 亿元，比增 13.46%。镇区中心距广州市区 60 公里，距广州火车站北站 30 公里，距京广铁路清远站 20 公里。镇内交通畅通，到广州白云国际机场仅 30 分钟车程，106 国道、354 省道、355 省道和京港澳高速公路贯穿境内，其中京港澳高速公路在从化区的唯一出入口设在该镇，距离镇区中心 6 公里。近年鳌头镇经济社会发展目标围绕“三大一中心”（大工业、大农业、大物流，加快中心镇建设）的发展战略，抓住广州市和珠三角地区“退二进三”产业转移的大好机遇进行工业平台建设，与明珠联手打造鳌头工业基地，发展大工业；引入“公司基地农户”的模式，造就大农业；发挥京港澳高速从化出入口、花都空港等区位优势，建设物流园区；利用中心镇政策推进中心镇建设，加强对工业基地的支撑，建设经济发达、环境优美的宜居宜商生态卫星城。评价区域内不存在需特殊保护的文物古迹。17 四、环境功能区划及环境质量现状 4.1 区域环境功能区划区域环境功能区划 本项目所在地环境功能区划参见表 4.1-1。表表 4.1-1 项目所在地环境功能区划项目所在地环境功能区划 序号 环境功能区划名称 所属类别或是否属于该功能区划 1 声环境功能区划 站址及周边为2类，明珠大道一带线路为4类 2 生态严控区 否 3 大气环境功能区划 二类区 4 基本农田保护区 否 5 风景保护区 否 6 水库库区 否 4.2 声环境质量现状声环境质量现状 根据 声环境质量标准（GB3096-2008）中和 从化市环境保护规划（2011-2025）。项目变电站所在区域范围执行声环境质量标准中的 2 类标准，明珠大道一带线路及大道纵深距离 35m 范围内执行 4a 类标准。（一）监测时间、仪器及方法（1）监测时间：2016 年 10 月 27 日，于昼间（测量时间为 10:3011:30）和夜间（晚上 00:0000:30）分别进行声环境现状监测。监测时天气晴朗，风速小于 5.0m/s。（2）监测仪器：采用 AWA6291 型积分声级计进行监测。声级计检定情况见表 4.2-1。表表 4.2-1 声级计检定情况表声级计检定情况表 生产厂家 杭州爱华仪器有限公司 出厂编号 036297 测量范围 35dB135dB 检定单位 华南国家计量测试中心/广东省计量科学研究院 证书编号 SSD201606101 有效期 2017年10月08日（3）监测方法：按工业企业厂界环境噪声排放标准（GB 12348-2008）、声环境质量标准（GB3096-2008）的有关规定进行，声环境现状调查以等效连续 A 声级 18 为评价因子，原则上选择“无雨、无雪的条件下进行、风速为 5.0m/s 以上时停止测量”。风比较大时，传声器应加风罩。测量时，传感器距地面的垂直距离不小于 1.2m，采样时间间隔不大于 1s。（二）监测布点及监测结果 本项目监测布点为变电站站址离四周边界 1m 处的噪声，具体监测布点情况如图4.2-1 所示，监测结果见表 4.2-2。图图 4.2-1 变电站变电站四周四周声环境声环境监测布点示意图监测布点示意图 表表 4.2-2 拟建拟建变电站变电站四
