【中天三建】金地G04地块项目技术策划.pdf

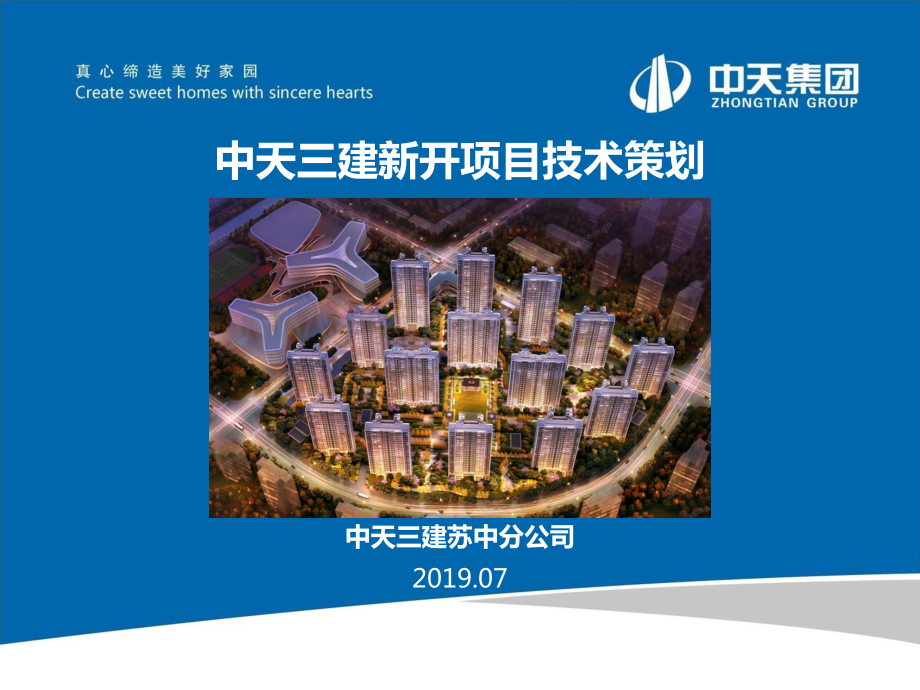

中天三建新开项目技术策划中天三建苏中分公司2019.07项目名称江北新区2018G04地块项目（A地块）A-9#、A-10#、A-11#、A-12#、A-13#、A-14#、A-15#、A-2#开关站、A-2#配电室、A-6#配电室、A-门卫3、A-地库三期项目位置南京浦口区，浦滨路以东，横江大道以西所属区域南京项目类型住宅大客户金地所属类别C总建筑面积108330.49m（地下25813.47m2，地上82517.02m2）建设单位南京金晟房地产开发有限公司设计单位南京长江都市建筑设计股份有限公司勘察单位江苏省岩土工程勘察设计研究院施工单位中天建设集团有限公司监理单位南京公正工程监理有限公司质量目标质量验收一次性合格、项目管理标准化1.0安全目标确保市文明工地，争创省文明技术目标江苏省新技术应用示范工程楼号层数（地下/地上）建筑高度9#楼1层/26层78.410#楼1层/24层72.511#楼1层/24层72.512#楼1层/26层78.413#楼1层/26层78.414#楼1层/26层78.415#楼1层/24层72.52#开关站1层2#配电室1层6#配电室1层A-门卫31层楼号模板爬架9#楼2F开始铝模3F开始爬架10#楼3F开始铝模3F开始爬架11#楼2F开始铝模3F开始爬架12#楼2F开始铝模3F开始爬架13#楼2F开始铝模3F开始爬架14#楼2F开始铝模3F开始爬架15#楼2F开始铝模3F开始爬架2#开关站木模落地脚手架2#配电室木模落地脚手架6#配电室木模落地脚手架A-门卫3木模落地脚手架11#24F12#26F13#26F14#26F15#24F10#24F9#26F1 1工程目标履约策划2 2场地布置施工部署3 35 5技术推广应用6 6BIM技术7 7深化设计8 8重难点部位施工工艺9 9科技进步措施目 录4 4“集流插”策划10 10绿色施工及其他工程目标履约策划011 1工程目标履约策划7 7一、工程概况二、工程管理目标及责任分解三、现场计划实施措施及责任分解四、工程质量细部控制（一次成型）策划参考清单五、现场实施创新改进措施1 1工程目标履约策划7 7一、工程概况二、工程管理目标及责任分解三、现场计划实施措施及责任分解四、工程质量细部控制（一次成型）策划参考清单五、现场实施创新改进措施工程管理检查目标：三建工程管理大检查前20%，甲方第三方评估前15%名；1 1工程目标履约策划7 7一、工程概况二、工程管理目标及责任分解三、现场计划实施措施及责任分解四、工程质量细部控制（一次成型）策划参考清单五、现场实施创新改进措施1 1工程目标履约策划7 7一、工程概况二、工程管理目标及责任分解三、现场计划实施措施及责任分解四、工程质量细部控制（一次成型）策划参考清单五、现场实施创新改进措施1 1工程目标履约策划7 7一、工程概况二、工程管理目标及责任分解三、现场计划实施措施及责任分解四、工程质量细部控制（一次成型）策划参考清单五、现场实施创新改进措施1 1工程目标履约策划7 7一、工程概况二、工程管理目标及责任分解三、现场计划实施措施及责任分解四、工程质量细部控制（一次成型）策划参考清单五、现场实施创新改进措施场地布置0213中央门项目总包招标标前交底说明（土方开挖阶段一）：1 1、该项目有预售要求，9#-11#，根据业主要求，因此该主楼区域内的土方首先进行开挖，我项目部进场后先进行该主楼的地下室以及主体结构施工。2 2、该阶段主要严南侧圆弧红线边设置两处大门，作为土方出土口；3 3、临时边坡根据设计要求进行放坡，注意夏季雨季短时大雨暴雨天气的施工安全，保障临时基坑边坡的稳定性、安全性。4 4、0.00相对于绝对标高5.800，自然标高-0.800，基础底板垫层底标高-5.650m，基坑开挖深度约4.85m，因此特别注意基坑开挖必须按照施工方案进行，且应分层分块开挖，严禁一挖到底。2 2场地布置9#10#11#12#13#14#15#2.1、场地布置-土方开挖及基础施工阶段14中央门项目总包招标标前交底2.2、场地布置-主体施工阶段2 2场地布置说明（主体结构阶段场布）：1 1、在地块东北侧新设置一处施工大门，作为主大门，东南角10#边设置一栋两层12间集装箱办公室，在场内道路边设置八牌二图、班前讲评台、样板展示区、智慧工地设备、茶水亭、会议室、办公室、工具间、消防台等布置，总体布置按照公司策划图纸进行布置，做到美观实用，。2 2、该阶段除了9#楼没有临近已有道路，其他楼栋均靠近已有康盛路；PC进场车辆均可以停靠在康盛路即可卸车，9#可在康盛路东侧的大门设置进地库道路，采用独立支撑体系，车辆可以进出；3 3、每栋主楼除9#使用1台QTZ100（TC6013）塔吊，其他楼栋均各布置1台中联的QTZ80（6010），臂长36-48m，现场共布置8台塔吊。4 4、每栋主楼各设置一台中速人货电梯；满足后期砌体、抹灰等施工要求。根据业主要求在主体结构封顶之后即开始土方回填工作，所有的加工、材料堆场均移动至地下室；因此所有的人货梯考虑下地下室；5 5、每栋楼均设置PC堆场，地库顶板应进行提前按照方案回顶；9#10#11#12#13#14#15#15中央门项目总包招标标前交底2.3、场地布置-装饰施工阶段场地布置说明（装饰阶段）：1 1、本平面布置图根据现场施工图纸及场地勘查后绘制而成；2 2、共设置2处定型化大门，东侧出入口作为施工主出入口，满足施工需求；3 3、根据现场要求，施工现场共计7台QTZ80塔吊以及1台TQZ100塔吊，塔吊保留至二次结构施工完毕后进行拆除;4 4、在原PC堆放场地设置为陶粒混凝土隔墙堆放区域；5 5、根据主楼施工进度及时安装8台人货电梯，施工人货梯采用免料台直接进楼层的方式，此外每栋楼均保证一部人货梯可下地下室；6 6、考虑施工进度要求，设置两处机电加工场地；设置一处零星砌体堆放和加工区；2 2施工部署0317中央门项目总包招标标前交底3.1、PC施工组织-PC设计概况本工程PC构件包括：PC填充墙；PC叠合板；PC楼梯；PC阳台；PC隔墙板；根据PC在楼层布置及塔吊位置关系对最大吊重和最大力矩处进行了验算，不存在吊装盲区，满足要求。具体见下图2 2 3 3施工部署18中央门项目总包招标标前交底3.1、PC施工组织-塔吊、场地、道路设置1、该阶段场地布置参考主体施工阶段场布，本项目的预制构件主要有预制阳台立板（最大2.48t，3F开始）、预制叠合板（最大1.92t，1F顶板开始）、预制楼梯（1.9t，3F开始）；2、最远端最根据已有图纸，估算PC构件重量分布，根据大重量的PC构件进行塔吊布置，现场共布置6台QTZ80型以及1台QTZ100塔吊，塔吊臂长36-50m，QTZ100塔吊50m臂端吊重最大为1.55t，3-12.9m最大吊重为8t。QTZ80塔吊48m臂端1.55t，2.5-15.7m内吊重6t；塔吊吊装性能满足PC构件卸车和吊装；3、9#施工现场设置6m宽进场施工道路，道路转角半径10m，满足进场要求；2 2 3 3施工部署9#10#11#12#13#14#15#19中央门项目总包招标标前交底3.1、PC施工组织-PC堆场对于一般承重构件以及当标准层竖向构件数量比较多时可采用如下堆场架，稳定性好，起吊时相互影响较小，堆放数量较多构件，占用场地较小。预制叠合楼板可采用叠放方式，层与层之间应垫平、垫实，各层支垫应上下对齐，最下面一层支垫应通长设置。叠放层数不应大于6层。对于堆场设置于地库的情况，应当先行计算结构荷载，再判断是否需在地库顶板底设置满堂脚手支撑架，其满堂脚手支撑架应当经过受力计算。2 2 3 3施工部署20中央门项目总包招标标前交底3.1、PC施工组织-PC吊装管理1、施工准备1）检查总包施工机具、特殊施工辅材、脚手架或外挂架等材料机具是否齐全。2）审核监理单位的PC监理细则。3)审核总包单位的PC施工组织设计、专项施工方案和吊装安全施工方案等。2、构件入场验收管理构件入场验收必须由总包、构件厂、监理部及工程部等相关部门共同参加。构件入场验收检查内：1)构件出厂前的检查验收表和驻厂监理签认的构件生产过程中检查验收表和相关复试报告，构件的质量证明文件、合格证等相关资料2)预制构件应在明显部位标明生产单位、构件型号、生产日期和质量验收标志。构件上的预埋件、插筋和预留孔洞的规格、位置和数量应符合标准图或设计的要求。3)钢筋套筒、钢筋、混凝土、装饰材料、保温材料及保温拉结件等的质量均根据现行有关标准进行检查试验，出具实验报告并存档。4)预制构件不应有影响结构性能和安装、使用功能的尺寸偏差。对超过尺寸允许偏差且不影响结构性能和安装、使用功能的构件，应经原设计单位认可，按技术处理方案进行处理，并重新检查验收。5)预制构件的外观质量不宜有一般缺陷且不应有严重缺陷。对已出现的一般外观缺陷构件，应按技术处理方案进行处理，并重新査验收；对已经出现的严重缺陷，应经原设计单位认可后，再按技术处理方案进行处理，并重新检查验收。6）预制结构构件采用钢筋套筒灌浆连接时，应在构件生产前进行钢筋套筒灌浆连接接头钢筋套筒灌浆连接接头的抗拉强度试验的抗拉强度试验。2 2 3 3施工部署21中央门项目总包招标标前交底预埋插筋的定位和限位可以使用定型化安装工具实现。即根据钢筋直径和间距制作钢筋定位的套板，通过与梁板钢筋、结构模板以及外侧脚手架的可靠连接与限位，对套板进行的准确定位。避免由于钢筋定位不准，导致钢筋需割断重新植筋的情况发生。1)施工时定位钢筋分两次校准，浇筑前、初凝前。2)构件吊装前进行预留钢筋二次复核，与构件预留套筒核对。3)转换层，为保证转换层的结合精度，转换层现浇施工前，采用专用定型机具控制钢筋定位，允许偏差在2mm。3 3施工部署3.1、PC施工组织-PC构件定位22中央门项目总包招标标前交底3.1、PC施工组织-穿插流水分项工程时间12345678910钢筋工，套箍筋和电渣压力焊，钢筋绑扎PC墙柱抄平、吊装和校正木工排架、立模出平台PC吊装梁阳台和叠合板钢筋工，梁钢筋绑扎和面筋绑扎木工加固和吊模、水电预埋验收和砼浇筑标准层施工流程标准层施工流程施工管理体系包括：人员资质、施工总体筹划、整体施工流程、标准层施工流程、预制结构与现浇结构施工、构件起重设备规划、劳动力及流水作业筹划等.0-1.5天，pc抄平同步钢筋工套箍筋和电渣压力焊；0-2天，pc阳台隔墙吊装同步钢筋工绑扎完成；1.5-3天，模板工铝模墙柱封模、搭设排架；3-4.5天，铝模平台铺设同步外模封模；4-5天，PC阳台和叠合板吊装；4.5-5.5天，钢筋工钢筋绑扎；5-6天，同步木工吊模和加固、水电预埋；6-7天，验收和砼浇筑。3 3施工部署23中央门项目总包招标标前交底3.1、PC施工组织-预制叠合板施工（1）支撑点位放线支撑点位放线（2）支撑搭设支撑搭设（3）叠合板试吊叠合板试吊（5）叠合板方位校正叠合板方位校正（6）叠合板与梁搭接叠合板与梁搭接（7）叠合板标高扫频仪测量叠合板标高扫频仪测量（8）支撑拧紧加固支撑拧紧加固（4）叠合板吊运叠合板吊运3 3施工部署24中央门项目总包招标标前交底3.1、PC施工组织-预制墙体施工（1）定位线设置定位线设置（2）定位钢板定位钢板（3）钢筋长度复测钢筋长度复测（4）墙板墙板起吊起吊（5）剪力墙吊装剪力墙吊装就位就位（6）套筒对位套筒对位（7）垂直度调整垂直度调整（8）斜撑拧紧加固斜撑拧紧加固3 3施工部署25中央门项目总包招标标前交底3.1、PC施工组织-预制楼梯施工（1）休息平台安装定位线）休息平台安装定位线（2）休息平台支撑布置）休息平台支撑布置（3）休息平台吊装）休息平台吊装（4）休息平台支撑标高调整）休息平台支撑标高调整（5）预制楼梯吊装）预制楼梯吊装（6）楼梯吊装调整楼梯吊装调整（7）楼梯校正）楼梯校正（8）拼缝支模注浆）拼缝支模注浆3 3施工部署26中央门项目总包招标标前交底3.2、支模架施工方案3 3施工部署主楼采用铝模主楼采用铝模+配套支模体系配套支模体系3、免抹灰工艺做薄抹灰，砼墙面免抹灰。6、穿插提效缩短建造周期，实现效率提升4、智能爬架配合外墙涂料施工5、石膏砂浆薄抹灰减少墙面抹灰开裂2、电梯塔吊人脸识别专人专岗、加强电梯管控。1、铝合金模板体系提升主体结构精度27中央门项目总包招标标前交底3.2、支模架施工方案标准层支模体系计划采用铝模支模架体系：结构放样设置定位筋涂刷脱模机墙模背楞安装加固斜撑梁模板安装板模板安装，冬季施工考虑混凝土添加早强剂、楼板铺设覆盖毛毯、楼层加温等措施加强砼强度上升速度。快拆体系支模体系模型3 3施工部署叠合板支撑28中央门项目总包招标标前交底3.2、支模架施工方案-铝模深化1、小墙垛深化2、门窗下挂梁3、墙、梁压槽4、外窗企口5、滴水线6、栏杆预埋7、厨卫沉降圆弧过渡防水结构8、PC施工优化9、铝模K板与爬架冲突优化下挂梁、小墙垛外窗企口优化滴水线栏杆预埋圆弧处理3 3施工部署29南京龙湖中央门项目总包招标标前交底螺杆预埋1、通过深化设计，在PC构件上设置模板加固所需的螺栓孔，在铝合金模板相应位置开孔，保证孔孔对应，避免孔定位偏差、现场野蛮开孔等现象。2、螺杆安装过程简单易行，方便工人操作，提高施工效率。3、过外伸的200mm宽模板及150mm位置的螺杆紧固，有效避免了交接部位错台、漏浆等常见质量缺陷，保证了后浇连接部位的混凝成型土质量。3 3施工部署3.2、支模架施工方案-铝模PC深化30南京龙湖中央门项目总包招标标前交底3.3、支模架施工方案-落地脚手架方案落地式外脚手架：立杆间距落地式外脚手架：立杆间距1500mm1500mm，架体基础硬化或直，架体基础硬化或直接落地现浇板上，底部垫板或槽钢，扫地杆离地接落地现浇板上，底部垫板或槽钢，扫地杆离地2500mm2500mm，水平杆步距水平杆步距1800mm1800mm，设剪刀撑，连墙件，三步一隔离；，设剪刀撑，连墙件，三步一隔离；采用钢笆脚手片，密目安全网；落地脚手架只在一层搭采用钢笆脚手片，密目安全网；落地脚手架只在一层搭设，二层开始即开始使用全钢爬架，设，二层开始即开始使用全钢爬架，一层的落地架作为一层的落地架作为爬架的安装平台使用，爬架提升后拆除。爬架的安装平台使用，爬架提升后拆除。3 3施工部署31南京龙湖中央门项目总包招标标前交底3.4、支模架施工方案-全钢爬架方案爬架：2层-屋面，采用全钢工具式整体提升脚手架（全钢爬架）；应按照厂家说明书以及爬架专项施工方案进行机位布置以及搭设；重点注意爬架机位布置的合理性，机位与铝模重点注意爬架机位布置的合理性，机位与铝模K K板的板的碰撞，碰撞，特殊机位（需加长的），现场应用的必须和爬架厂商的方案一致，不能随意更改，爬架搭设完毕后应及时报检，通过验收后方可使用。3 3施工部署全钢爬架应用飘窗位置处理阳台部位处理32南京龙湖中央门项目总包招标标前交底3.5、劳动力计划3 3施工部署序号工种施工阶段地下室阶段主体阶段装饰阶段扫尾阶段1普工404020203钢筋工801002054木工12016030105砼工50601056砌体工207030157防水工20201058水电安装工20505059抹灰工520401010架子工202020511油漆工104060512塔吊、人货梯司索143016413机电工444214电焊工4442合计40761831493“集流插”策划0434南京龙湖中央门项目总包招标标前交底4.1、“集流插”策划4 4“集流插”策划本项目计划主体结构每本项目计划主体结构每6F一次验收，验收一次验收，验收完成后及时设置止水层，继而完成分段验完成后及时设置止水层，继而完成分段验收，开始粉刷以及地坪施工收，开始粉刷以及地坪施工35南京龙湖中央门项目总包招标标前交底4.2、“集流插”策划-工序分解4 4“集流插”策划36南京龙湖中央门项目总包招标标前交底4.3、“集流插”策划-室内穿插4 4“集流插”策划37南京龙湖中央门项目总包招标标前交底4.4、“集流插”策划-室外穿插3 3“集流插”策划38南京龙湖中央门项目总包招标标前交底4.5、“集流插”策划-防渗漏管理4 4“集流插”策划技术推广应用055 5技术推广应用建筑竖建筑竖向垃圾向垃圾通道通道屋面分屋面分仓缝施仓缝施工工工厂化工厂化集中配集中配模模三角式三角式电梯井电梯井操作平操作平台台变形缝变形缝处剪力处剪力墙支模墙支模5 5技术推广应用主要以“简单、高效、实用、节能、环保”为切入点，在施工图深化设计的基础上，汇总集团范围内“提高质量、提高效率，减少消耗、减少成本”的各类优秀做法。根据集团技术推广应用手册（2018年版），本项目共推荐使用27项应用；项目部根据实际情况，应使用不少于18项的新技术，过程中做好前期策划工作、交底工作、照片收集工作。序号序号分类分类名称名称1基础工程专利：一种地下室后浇地超前止水隔离结构2模板工程工法：铝合金模板施工工法3专利：一种可调钢管支撑（铝模独立支撑）4专利：一种梁侧加固用定型夹具（U型梁卡）5专利：定型化的降板支模架体（降板倒角圆弧加固）6专利：一种楼板预留洞口预埋装置（铝模传料口）7装配式工程工法：预制混凝土构造墙施工工法8工法：预制楼梯施工工法9工法：铝模板+叠合板施工工法10实用技术：PC与现浇交界处支模施工技术11专利：预制墙板临时固定构件12混凝土工程工法：现浇发泡混凝土层施工工法（发泡混凝土楼板）13工法：全现浇混凝土填充墙结构拉缝施工工法14专利：一种泵管弯头支撑加固构件15砌体工程专利：一种线盒的整体预制构件（二次结构用）16安装工程实用技术：防渗漏现浇型止水节施工技术17实用技术：梁、墙水平套管预埋施工技术5 5技术推广应用序号序号分类分类名称名称17大型机械工法：集成全钢附着升降脚手架施工工法（全钢爬架）18实用技术：塔吊基础螺栓整体预埋施工技术19专利：用于建筑工程施工的吊箱20专利：一种施工电梯收房电缆容器桶21安全设施实用技术：三角式定型化电梯井操作平台施工技术22专利：一种货梯翻搬（人货梯）23专利：一种定型化防护栏杆（PC堆场隔离围栏）24文明施工实用技术：建筑垃圾竖向清运通道施工技术25专利：一种利用塔吊防扬尘、降温、养护的装置（塔吊喷淋）26专利：一种于永工地防尘的洒水车27专利：一种用于分隔堆放钢筋的可移动支架主要以“简单、高效、实用、节能、环保”为切入点，在施工图深化设计的基础上，汇总集团范围内“提高质量、提高效率，减少消耗、减少成本”的各类优秀做法。根据集团技术推广应用手册（2018年版），本项目共推荐使用27项应用；项目部根据实际情况，应使用不少于18项的新技术，过程中做好前期策划工作、交底工作、照片收集工作。5 5技术推广应用厨卫间阴角圆弧一次成型：厨卫间阴角圆弧一次成型：卫生间圆弧与主体结构一次成型，免防水施工前面阴角圆弧处理，避免后期因不同材料之间收缩不均引起的开裂而破坏造成防水的破坏。降板成型效果降板成型效果导墙高度优化导墙高度优化：主要是为了避免砌体上端小尺寸砌块的产生，影响砌体整体观感，在砌体深化设计过程中，将此类墙体导墙高度增加，实现上部砌体高度方向全部整砖上墙。砌体排砖图砌体排砖图现场成型效果现场成型效果5 5技术推广应用剪力墙空调洞精准预留剪力墙空调洞精准预留:预留空调洞套管一次到位，提高主体结构质量，有效解决空调套管精准定位，无跑位、偏移问题，空调洞外墙成排成线。平板套管精准定位施工平板套管精准定位施工:平板套管一次预埋，精准定位，为后续管道安装创造条件，提高施工效率，包括钢套管、止水节、多功能止水节、成排套管等。5 5技术推广应用一种地下室施工降排水装置一种地下室施工降排水装置（地下室筏板）（地下室筏板）一种梁侧加固用定型夹具一种梁侧加固用定型夹具（主楼二结构加固）（主楼二结构加固）一种地下室后浇带超前止水一种地下室后浇带超前止水隔离结构隔离结构（地下室后浇带）（地下室后浇带）铝合金模板施工工法铝合金模板施工工法（主楼模板）（主楼模板）预制楼梯施工工法预制楼梯施工工法（地下室外墙模板）（地下室外墙模板）变形缝处剪力墙支模施工技变形缝处剪力墙支模施工技术术5 5技术推广应用一种用于地坪施工的侧模支一种用于地坪施工的侧模支撑体系撑体系（主楼地坪）（主楼地坪）一种竖向模板垂直度校正装一种竖向模板垂直度校正装置置（主楼剪力墙加固）（主楼剪力墙加固）一种可调钢管支撑一种可调钢管支撑（主楼剪力墙加固）（主楼剪力墙加固）塔吊基础螺栓整体预埋施工塔吊基础螺栓整体预埋施工技术技术（塔吊基础）（塔吊基础）一种梁侧模板加固结构一种梁侧模板加固结构（梁加固）（梁加固）定型化的降板支模架体定型化的降板支模架体（主楼吊模）（主楼吊模）5 5技术推广应用便拆楔口钢制吊模便拆楔口钢制吊模（主楼小降板吊模）（主楼小降板吊模）一种施工升降机楼层卸料的一种施工升降机楼层卸料的平台围护门平台围护门（电梯门）（电梯门）用于下沉式楼板的模板工具用于下沉式楼板的模板工具（主楼小降板）（主楼小降板）一种定型化防护栏杆一种定型化防护栏杆(道路围挡道路围挡)一种楼梯临边防护栏杆转角一种楼梯临边防护栏杆转角连接件连接件（楼梯间立柱）（楼梯间立柱）一种楼板预留洞口预埋装置一种楼板预留洞口预埋装置（主楼船传料口吊模）（主楼船传料口吊模）5 5技术推广应用后砌墙二次配管快速施工技后砌墙二次配管快速施工技术术（主楼二结构）（主楼二结构）防渗漏现浇型止水节施工技防渗漏现浇型止水节施工技术术（主楼厨卫间）（主楼厨卫间）一种预留套管装置一种预留套管装置（主楼）（主楼）梁、墙水平套管预埋施工技梁、墙水平套管预埋施工技术术（主楼及地下室）（主楼及地下室）一种一种PVCPVC线管弯管装置线管弯管装置（水电预埋）（水电预埋）住宅薄抹灰无质量通病施工住宅薄抹灰无质量通病施工工法工法（主楼干区抹灰）（主楼干区抹灰）5 5技术推广应用屋面分仓缝施工技术屋面分仓缝施工技术（屋面）（屋面）一种预制水簸箕构件一种预制水簸箕构件（屋面）（屋面）建设项目穿插流水施工工法建设项目穿插流水施工工法(主楼室内外穿插主楼室内外穿插)层间止水施工工法层间止水施工工法（主楼厨卫间）（主楼厨卫间）施工现场污水处理系统施工现场污水处理系统（大门沉淀池）（大门沉淀池）一种利用塔吊防扬尘、降温、一种利用塔吊防扬尘、降温、养护的装置养护的装置5 5技术推广应用一种用于工地防尘的洒水车一种用于工地防尘的洒水车（外场道路上）（外场道路上）防尘罩防尘罩（水电加工棚）（水电加工棚）部分列举，其余优秀做法在施工过程中继续补充BIM技术应用066 6BIM技术应用6.1、BIM技术工作流程6 6BIM技术应用6.2、BIM应用策划项目项目是否应用必选项必选项1建模图审2三维场布3管线综合4成本管理选做项选做项5管井机房深化6砌体深化7模板深化6 6BIM技术应用6.2、BIM应用策划11精装修深化12基坑施工方案13脚手架方案14模板方案15PC安装方案8钢筋深化9PC深化10屋面工程深化选做项选做项项目项目是否应用6 6BIM技术应用6.2、BIM应用策划选做项选做项16安全防护方案17安全管理18质量管理19进度管理20推演视频21其他项目项目是否应用6 6BIM技术应用6.2、BIM应用情况-三维场布土方开挖及基础施工阶段主体结构施工阶段装饰施工阶段6 6BIM技术应用6.3、BIM应用情况-临边防护标准层临边防护楼梯临边防护电梯井临边防护管井洞口防护6 6BIM技术应用6.4、BIM应用情况-建模图审位置：轴线9和轴线12之间与轴线m相交处位置及对称位置;问题：未进行尺寸标注深化设计077 7深化设计序号序号深化分类深化分类本项目完本项目完成类型成类型分工分工1结构、建筑综合深化公司2预留预埋深化3一次结构施工划分深化项目部4二次结构施工深化项目部5屋面工程施工深化6地下室工程深化7机电综合公司8给排水工程深化设计9电气工程深化设计10暖通工程深化设计11模板深化项目部12地面、楼面、饰面墙深化参考标准7 7深化设计序号序号深化分类深化分类深化设计点深化设计点1结构、建筑深化优化综合电梯井深化后浇带、膨胀加强带深化地下室建筑构造节点做法优化汽车坡道转弯处标高深化基坑降水井封堵节点深化楼板附加筋建筑构造节点做法深化2一次、二次砼结构施工深化一次施工小门垛深化一次施工下挂梁深化一次施工下挂梁深化反坎深化设计平面图、节点图构造柱优化平面图、配筋图3砌体排砖图深化砌体排砖图深化4预留预埋深化地下结构预留预埋定位综合深化地上结构预留预埋定位综合深化预留预埋洞口附加筋深化7 7深化设计序号序号深化分类深化分类深化设计点深化设计点5屋面工程施工深化出屋面结构节点构造深化找坡层灰饼标高布点深化屋面分仓缝深化屋面找坡深化屋面细部节点防水构造综合深化屋面排砖图深化6机电综合管线综合平面图（BIM）设备机房大样图（BIM）7给排水工程深化设计地下室给排水平面图（BIM）给排水设备机房详图（BIM）水井深化图（BIM）8电气工程深化设计电气平面深化（BIM）电气管井深化（BIM）管线及桥架深化（BIM）电气预埋深化（BIM）7 7深化设计序号序号深化分类深化分类深化设计点深化设计点9暖通工程深化设计屋面通风平面图（BIM）各层通风防排烟平面图（BIM）各层采暖平面图（BIM）地下室通风平面图（BIM）10模板深化模深化平面图、配模图11外脚手架搭设深化平面深化附墙支座及安全装置布置脚手架维护布置特殊部位节点深化12其它深化项基坑土方开挖优化降水井布置优化塔吊基础及附墙优化基坑支撑拆除及换撑优化PC设计，生产，施工优化墙面、地面砖排版管材、线材下料7 7深化设计墙梁压槽成型效果外窗企口成型效果滴水线成型效果卫生间倒角圆弧下挂梁成型效果小墙垛成型效果改造墙体安装挤塑板重难点施工工艺088 8重难点施工工艺1 1、深基坑土方开挖应严格按照施工方案以及基坑边坡设计要求进行；2 2、本项目采用主楼先挖，形成临时边坡，临时边坡应该征询基坑设计单位的要求进行施工；3 3、土方开挖遵循分区、分块、对称、平衡的原则，根据基坑形状合理分块、分段，每一层的挖土深度最大不得超过2m，在上一层土方挖完后间隔不少于5天方可开挖下一层土方，同时分段处上下二层土需放坡留土台，坡度不大于1:2.0。4 4、深层位移、沉降等观测项目在基坑开挖期间一般每1-2天观测一次，开挖期间如变化速率较大时应增加观测频度。5 5、当监测项目数值出现急剧变化时，应向有关各方报警，提出处理建议，以保证基坑安全。8.1、深基坑开挖8 8重难点施工工艺1 1、根据浦口区的要求PC吊装安装方案应进行专家论证；2 2、学习好装配式建筑相关国家规范以及江苏省规范；3 3、要求监理单位驻场进行生产协调，解决PC存在的通病问题。4 4、按照规范、方案以及公司相关装配式建筑的交底文件进行专项交底，PC班组应该选用有资质的班组，项目部做好支模架搭设、灌浆等交底工作。5 5、PC构件堆场应考虑两层构件的堆放量，避免个别构件破坏造成的工期损耗；6 6、设置专门的PC进场质量检查人员，做好PC相关资料的收集。8.2、装配式构件施工8 8重难点施工工艺1 1、根据深化设计要求进行深化；2 2、深化好叠合板支模体系的立杆间距（离墙间距，立杆间距），间距一般控制在1200，外墙梁位置有爬架机位的，机位处下方必须设置一根立杆，且该处梁K板定型化600长，可提前拆卸便于爬架爬升；3 3、墙柱铝模板封模时进行垂直度控制。4 4、铝模独立支撑体系配置3套，不等提前拆除。5 5、独立支撑应设置三角形固定支架，无支架的应在中部设置一道纵横向水平杆；6 6、与PC竖向墙体位置处的背楞应深化加长，深入PC竖向构件，加固成一体。8.3、铝模深化8 8重难点施工工艺1 1、架体底部必须设置封闭连续的水平桁架结构，内外侧立杆均设置；2 2、在架体内侧上1/3的某一步中，在外立面内侧设置人字形的桁架加固措施，以形成类似剪刀撑的效果；3 3、优化架体的水平悬挑长度，规范要求不大于2m，应该控制悬挑长度在1m-1.5m；4 4、爬架搭设完成前，应该设置连墙措施。5 5、上层主体结构施工时，应留置一组同养试块，在提升前进行强度测试，满足强度达到C10以上；6 6、爬架架体与塔吊附墙交接处，应进行详细的平面布置，避免塔吊附墙和爬架的主立杆结构碰撞。8.4、爬架8 8重难点施工工艺1 1、施工前应进行ALC板墙体排版深化，统计标准层各类型ALC需求量，制定标准层加工清单；2 2、ALC板进场后、堆放区应进行平整，且要有防雨措施；3 3、为班组提供定型化施工工具：ALC板运输车、定型化撬杠，或协定班组自己提供；8.5、ALC板施工8 8重难点施工工艺4 4、竖向板缝拼接处，补缝时应粘贴双面胶；5 5、T型墙、L型墙应按照相应图集施工，管卡数量以及锚栓。6 6、ALC板材安装时，应采用红外线进行调整垂直度，使用木楔临时固定，ALC板切割应该注意切割深度以及水平宽度。8.5、ALC板施工科技进步措施099 9科技进步措施9.1、拟计划总结的技术成果1、基于BIM技术的住宅工程爬架全过程施工工艺作业指导视频；2、拟针对全剪外墙出现的裂缝、浇筑不密实、蜂窝麻面进行改进；形成QC成果；3、拟申报江苏省新技术应用示范工程；4、形成优秀做法1篇5、新设备1篇绿色施工及其他1010 10绿色施工及其他10.1、绿色施工-环保控制措施环境保护标识环境监控设备三级沉淀池危险品仓库洗车池裸土覆盖10 10绿色施工及其他10.1、绿色施工-环保控制措施噪音监测点危险源标识智能雾炮切割机罩植被恢复10 10绿色施工及其他10.1、绿色施工-节材控制措施噪音监测点定型化防护门集装箱办公室集装箱茶水亭定型化加工棚10 10绿色施工及其他10.1、绿色施工-节水控制措施用水计量塔吊喷淋混凝土养护分户电表空气能热水器LED照明10 10绿色施工及其他Zt-3.1.3施工方案审批流程施工方案审批流程项目部分公司技术科区域公司技术处区域公司总工程师上报对应各分公司技术处上传信息化平台或短消息发给区域公司技术处相关人员非上海区域直管项目上传信息化平台或汇总至公司技术共享盘，等待区域公司总工程师审批上海区域直管项目非重大方案审批是否通过提出方案审批意见根据审批意见修改施工方案N将审批意见反馈给项目部、分公司及其项目经理进入用印流程。重大方案进入监控管理流程项目技术部门编制施工方案是否是重大方案重大方案审批NY是否同意评审提出方案审批意见将审批意见反馈给项目部或分公司N根据审批意见修改施工方案组织专家评审根据专家意见进行方案调整重大安全风险方案审批用印流程Y将修改方案及专家评审意见上报分公司或区域公司Y是否通过Y方案修改N10.2、方案审批流程10 10绿色施工及其他1、信息化开通：执行经理、技术负责、资料员，开通后及时更新信息化2.0项目信息；2、方案上传：根据进度要求，及时上传方案，及时根据要求进行整改并重新上传；3、技术交底、技术培训：每月各一次；4、危险源：本项目较大、重大危险源为PC安装吊装、深基坑、爬架。10.3、信息化管理10 10绿色施工及其他本项目方案清单本项目方案清单序号方案名称完成时间序号 方案名称完成时间序号方案名称完成时间1施工组织设计开工前17后浇带施工方案后浇带施工前7日33群塔防碰撞施工方案开工1个月内2临时用电方案开工前18脚手架施工方案脚手架施工前7日34施工电梯安拆施工方案电梯安装前1个月3临时用水方案开工前19钢筋工程施工方案开工1个月内35项目质量保证体系开工10日内4临时设施方案开工前20混凝土工程施工方案开工1个月内36预防高空坠落施工方案开工10日内5检验批、检试验方案开工10日内21模板工程施工方案开工1个月内37抹灰工程施工方案抹灰施工前7日6基坑支护方案支护施工7日前22大体积混凝土施工方案底板施工前7日38重大危险源监控方案开工10日内7基坑工程专项方案开工10日内23电梯井脚手架施工方案开工1个月内39工程质量样板引入方案开工1个月内8基坑监测方案开工10日内24高大支模施工方案高支模施工前7日40安全文明施工方案开工10日内9土方开挖方案开工10日内25砌体工程施工方案砌体施工前7日41创优质工程施工方案开工10日内10安全通道施工方案开工1个月内26屋面工程施工方案屋面施工前7日42防暑降温施工方案开工10日内11降水工程施工方案开工前27防水施工方案开工1个月内43防台防汛施工方案开工10日内12测量放线方案开工10日内28保温工程施工方案保温施工前7日44消防工程施工方案开工10日内13塔吊基础施工方案开工10日内29节能工程施工方案节能前7日45冬雨季施工方案开工10日内14塔吊安拆施工方案开工1个月内30门窗工程施工方案门窗施工前7日46爬架施工方案实施前1月内15安全专项施工方案开工10日内31质量通病防治措施开工1个月内47应急救援预案开工10日内16成品保护方案开工1个月内32绿色施工方案开工前48PC施工方案PC施工前1月内10.4、方案清单10 10绿色施工及其他10.5技术策划落地管理措施公司要求甲方要求项目需求1、重难点部位施工工艺、重难点部位施工工艺2、大型机械、大型机械3、方案策划、方案策划4、施工流程部署、施工流程部署5、场布策划、场布策划1、工程创优计划、工程创优计划2、展示区创建策划、展示区创建策划1、实用技术、实用技术2、“两提两减”高效工法、“两提两减”高效工法3、“集流插”施工、“集流插”施工4、绿色建造、绿色建造5、BIM技术应用技术应用6、深化设计、深化设计7、科技进步、科技进步公司与项目部共同参与协商技术策划技术策划10 10绿色施工及其他10.6预警及应急处理现场危险性较大分部分项工程及施工现场易发生重大事故的部位现场危险性较大分部分项工程及施工现场易发生重大事故的部位:1：坍塌事故（基坑作业、模板安装拆除作业）2：倾覆事故（脚手架搭拆、塔吊装拆作业）3：物体打击事故4：机械伤害5：触电事故6：环境污染事件7：高空坠落事故8：火灾9：施工中挖断水、电、通信光缆、煤气管道10：食物中毒、传染疾病10 10绿色施工及其他10.6预警及应急处理负责对进场管理人员和工人进行应急救援知识教育，宣传预案和组织演练与进行演练实际效果评价与演练后的修改预案。当发生火灾事故时，进行灭火抢险。根据事故发生后的报告程序，拨打有关电话、接应公司或其他救援机构支援的人员。当事故放生时，疏散引导组要向施工现场各层施工员发出事故通报，迅速地指挥员工由上往下疏散；对受到威胁的易燃易爆物品要迅速转移到安全地带，并派员专管。对发现有伤员，要进行护理，对重伤者要及时送医院救护。按先贵重后一般的原则进行转移，对转移的物资要列出清单，派员保护管理。宣传教育组:疏散引导组:灭火行动组:通讯联络组:安全防护救护组:物资转移组:成立应急专业小组成立应急专业小组10 10绿色施工及其他中天施工技术三建技术设计中心10.7、微信公众号谢谢聆听！
