建筑构造形成性考核册.doc

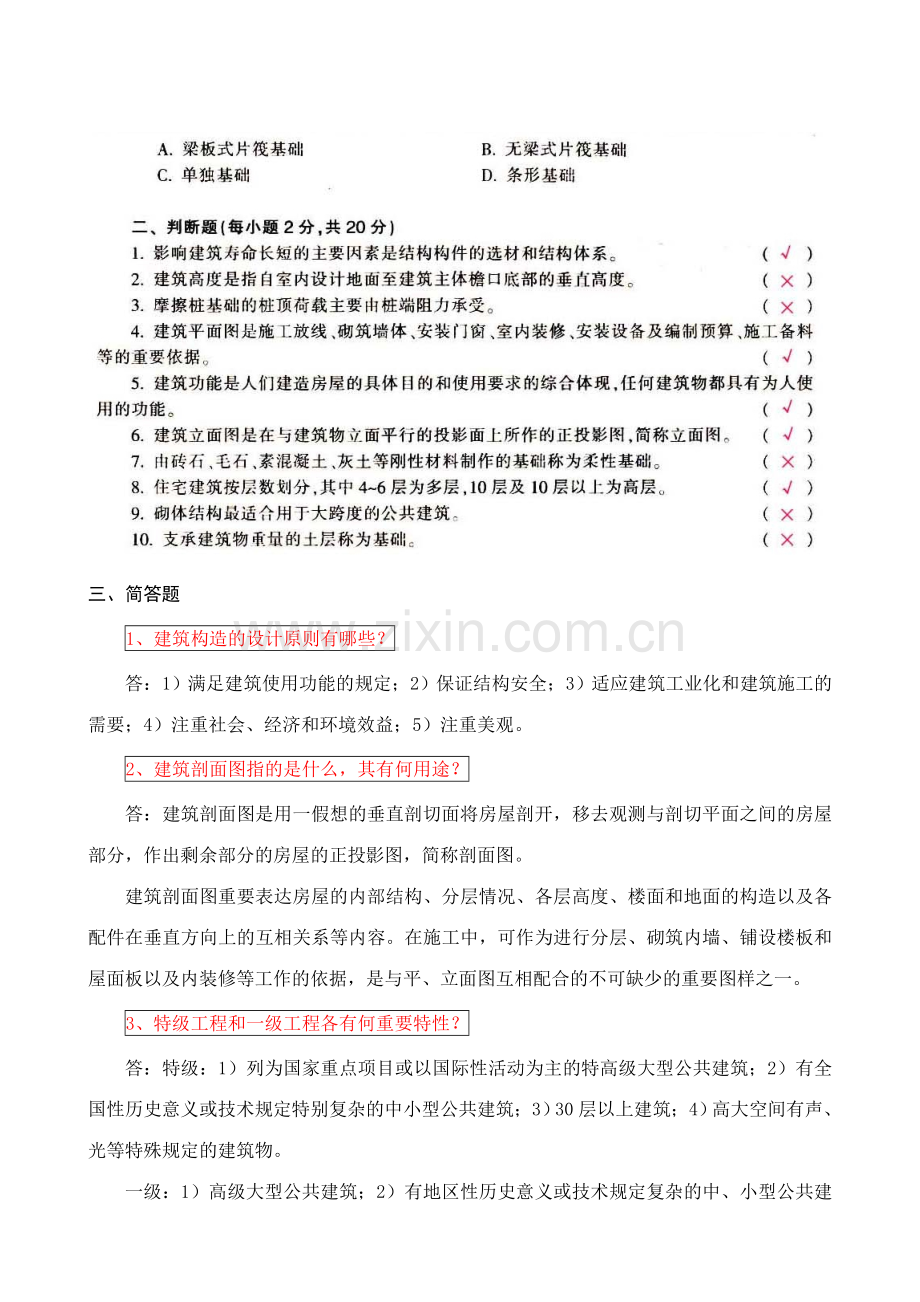

辛辛劳苦啊三、简答题1、建筑构造的设计原则有哪些？答：1）满足建筑使用功能的规定；2）保证结构安全；3）适应建筑工业化和建筑施工的需要；4）注重社会、经济和环境效益；5）注重美观。2、建筑剖面图指的是什么，其有何用途？答：建筑剖面图是用一假想的垂直剖切面将房屋剖开，移去观测与剖切平面之间的房屋部分，作出剩余部分的房屋的正投影图，简称剖面图。建筑剖面图重要表达房屋的内部结构、分层情况、各层高度、楼面和地面的构造以及各配件在垂直方向上的互相关系等内容。在施工中，可作为进行分层、砌筑内墙、铺设楼板和屋面板以及内装修等工作的依据，是与平、立面图互相配合的不可缺少的重要图样之一。3、特级工程和一级工程各有何重要特性？答：特级：1）列为国家重点项目或以国际性活动为主的特高级大型公共建筑；2）有全国性历史意义或技术规定特别复杂的中小型公共建筑；3）30层以上建筑；4）高大空间有声、光等特殊规定的建筑物。一级：1）高级大型公共建筑；2）有地区性历史意义或技术规定复杂的中、小型公共建筑；3）16层以上、29层以下或超过50m高的公共建筑。4、建筑立面色彩解决时，应注意哪些问题？答：1）色彩解决要注意统一与变化，并掌握好尺度。2）色彩运用应符合建筑性格。3）色彩运用要与环境有机结合，既要与周边相邻建筑、环境气氛相协调，又要适应各地的气候条件与文化背景。5、地基与基础的设计有哪些规定？答：1）地基应具有足够的承载能力和均匀限度。2）基础应具有足够的强度和耐久性。3）经济技术规定。四、构造图示题1、绘图说明民用建筑中承重内、外墙处的定位轴线的位置。答：2、绘图说明地下室的一般防潮构造做法。答：三、简答题1、保温材料的选用规定有哪些？答：所选用的保温材料在正常使用条件下，不会有较大的变形损坏，以保证保温效果和使用寿命。在相同保温效果的前提下，导热系数小的材料其保温层厚度和保温结构所占的空间就更小。但在高温状态下，不要选用密度太小的保温材料，由于此时这种保温材料的导热系数也许会很大。保温材料要有良好的化学稳定性，在有强腐蚀性介质的环境中，规定保温材料不会与这些腐蚀性介质发生化学反映。保温材料的机械强度要与使用环境相适应。保温材料的寿命要与被保温主体的正常维修期基本相适应。保温材料应选择吸水率小的材料。按照防火的规定，保温材料应选用不燃或难燃的材料。保温材料应有合适的单位体积价格和良好的施工性能。2、什么情况下应设立防震缝？答：建筑物平面体型复杂，凹角长度过大或突出部分较多，应用防震缝将其分开，使其形成几个简朴规整的独立单元；建筑物立面高差在6m以上，在高差变化处应设缝；建筑物毗连部分的结构刚度或荷载相差悬殊的应设缝；建筑物有错层，且楼板错开距离较大，须在变化处设缝。3、组成楼板层的基本层次有哪些？各自有何作用？答：楼板层一般由面层、结构层和顶棚层等几个基本层次组成。1）面层：面层又称楼面或地面，是楼板上表面的构造层，也是室内空间下部的装修层。面层对结构层起着保护作用，使结构层免受损坏，同时，也起装饰室内的作用。根据各房间的功能规定不同，面层有多种不同的做法。2）结构层：结构层位于面层和顶棚层之间，是楼板层的承重部分，涉及板、梁等构件。结构层承受整个楼板层的所有荷载，并对楼板层的隔声、防火等起重要作用。地面层的结构层为垫层，垫层将所承受的荷载及自重均匀地传给夯实的地基。3）附加层：附加层通常设立在面层和结构层之间，有时也布置在结构层和顶棚之间，重要有管线敷设层、隔声层、防水层、保温或隔热层等。管线敷设层是用来敷设水平设备暗管线的构造层；隔声层是为隔绝撞击声而设的构造层；防水层是用来防止水渗透的构造层；保温或隔热层是改善热工性能的构造层。4）顶棚层：顶棚层是楼板层下表面的构造层，也是室内空间上部的装修层，又称天花、天棚。顶棚的重要功能是保护楼板、安装灯具、装饰室内空间以及满足室内的特殊使用规定。4、什么是现浇整体式钢筋混凝土楼板？其有何特点？答： 现浇整体式钢筋混凝土楼板是在施工现场经支模、扎筋、浇筑混凝土等施工工序，再养护达成一定强度后拆除模板而成型的楼板结构。由于楼板为整体浇筑成型，因此，结构的整体性强、刚度好，有助于抗震，但现场湿作业量大，施工速度较慢，施工工期较长，重要合用于平面布置不规则，尺寸不符合模数规定或管道穿越较多的楼面，以及对整体刚度规定较高的高层建筑。随着高层建筑的日益增多，施工技术的不断革新和组合式钢模板的发展，现浇钢筋混凝土楼板的应用逐渐增多。现浇钢筋混凝土楼板按其结构类型不同，可分为板式楼板、梁板式楼板、井式楼板、无梁楼板。此外，尚有压型钢板混凝土组合楼板。1）板式楼板：将楼板现浇成一块平板，并直接支承在墙上，这种楼板称为板式楼板。2）梁板式楼板：当房间的跨度较大时，若仍采用板式楼板，会因板跨较大而增长板厚。3）井式楼板：对平面尺寸较大且平面形状为方形或近于方形的房间或门厅，可将两个方向的梁等间距布置，并采用相同的梁高，形成井字形梁，称为井字梁式楼板或井式楼板。4）无梁楼板：对于平面尺寸较大的房间或门厅，有时楼板层也可以不设梁，直接将板支承于柱上，这种楼板称为无梁楼板。5）压型钢板混凝土组合楼板：压型钢板混凝土组合楼板是运用凹凸相间的压型薄板作衬板与现浇混凝土浇筑在一起支承在钢梁上构成整体型楼板，又称钢衬板组合楼板。5、简述水磨石地面的构造做法？答： 水磨石地面是将天然石料（大理石、方解石）的石屑做成水泥石屑面层，经磨光打蜡制成。具有很好的耐磨性、耐久性、耐油耐碱、防火防水，通常用于较高规定建筑的地面。水磨石地面为分层构造，底层为1：3水泥砂浆18mm厚找平，面层为（1：1.5）（1：2）水泥石屑12mm厚，石屑粒径为810mm。具体操作时先将找平层做好，然后在找平层上按设计的图案嵌固玻璃分格条（或铜条、铝条），分格条一般高10mm，用1：1水泥砂浆固定，将拌和好的水泥石屑铺入压实，经浇水养护后磨光，一般须粗磨、中磨、精磨，用草酸水溶液洗净，最后打蜡抛光。普通水磨石地面采用普通水泥掺白石子，玻璃条分格；美术水磨石可用白水泥加各种颜料和各色石子，用铜条分格，可形成各种优美的图案。四、构造图示题1、绘图说明聚苯颗粒保温砂浆的分层构造。答：2、绘图说明楼地面的重要构造层。答：三、简答题1、楼梯的设计规定有哪些？答： 建筑空间的竖向组合联系，重要依靠楼梯、电梯、自动扶梯，台阶、坡道以及爬梯等竖向交通设施，其中以楼梯的使用最为广泛。楼梯的重要功能是满足人和物的正常运营和紧急疏散，其数量、位置、形式应符合有关规范和标准的规定，必须具有足够的通行能力、强度和刚度，并满足防火、防烟、防滑、采光和通风等规定。2、电梯的布置要点有哪些？答：电梯间应布置在人流集中的地方，并且电梯前应有足够的等候面积，一般不小于电梯轿厢面积。供轮椅使用的候梯厅深度不应小于1.5m。当需设多部电梯时，宜集中布置，既利于提高电梯使用效率，也便于管理维修。以电梯为重要垂直交通工具的高层公共建筑和12层及12层以上的高层住宅，每栋楼设立电梯的台数不应少于2台。电梯的布置方式有单面式和对面式。电梯不应在转角处紧邻布置，单侧排列的电梯不应超过4台，双侧排列的电梯不应超过8台。3、块瓦屋面中块瓦的固定加强措施有哪些？答：1）水泥砂浆卧瓦者，用双股18号铜丝将瓦与6 钢筋绑牢；2）钢挂瓦条钩挂者，用双股18号铜丝将瓦与钢挂瓦条绑牢；3）木挂瓦条钩挂者，用40圆钉(或双股18号铜丝)将瓦与木挂瓦条钉(绑)牢。4、屋顶的排水方式有哪几种？简述各自的优缺陷和合用范围。答： 屋顶排水方式分为无组织排水和有组织排水两大类。1）无组织排水：无组织排水又称自由落水，是指屋面雨水直接从檐口落至室外地面的一种排水方式。这种做法具有构造简朴、造价低廉的优点，但屋面雨水自由落下会溅湿墙面，外墙墙脚常被飞溅的雨水侵蚀，影响到外墙的坚固耐久性，并也许影响人行道的交通。无组织排水方式重要合用于少雨地区或一般低压建筑，不宜用于临街建筑和高度较高的建筑。2）有组织排水：有组织排水是指屋面雨水通过排水系统，有组织地排至室外地面或地下管沟的一种排水方式。这种排水方式具有不妨碍人行交通、不易溅湿墙面的优点，因而在建筑工程中应用非常广泛。但与无组织排水相比，其构造复杂，造价相对较高。有组织排水方案可分为外排水和内排水两种基本形式，常用外排水方式有女儿墙外排水、挑檐沟外排水、女儿墙檐沟外排水三种。5、简述铝合金窗的安装要点。答：为了便于铝合金窗的安装，一般先在窗框外侧用螺钉固定钢质锚固件，安装时与洞口四周墙中的预埋铁件焊接或锚固在一起，玻璃是嵌固在铝合金窗料中的凹槽内，并加密封条。窗框固定铁件，除四周离边角150mm设一点外，一般间距不大于400500mm。其连接方法有：采用墙上预埋铁件连接；墙上预留孔洞埋入燕尾铁脚连接；采用金属膨胀螺栓连接；采用射钉固定，锚固铁件用厚度不小于1.5mm的镀锌铁片。窗框固定好后窗洞四周的缝隙一般采用软质保温材料填塞，如泡沫塑料条、泡沫聚氨脂条、矿棉毡条和玻璃丝毡条、聚氨脂发泡剂等。填实处用水泥砂浆抹留58mm深的弧形槽，槽内嵌密封胶。四、构造图示题1、绘图说明上人卷材防水屋面保护层做法。答：2、绘图说明涂膜防水屋面的女儿墙泛水构造。答：三、简答题1、钢筋混凝土排架结构的组成涉及哪些？答：1）屋面板；2）天窗架；3）天窗侧板；4）屋架；5）托梁；6）吊车梁；7）柱子；8）基础梁；9）基础；10）连系梁；11）天窗支撑；12）屋架上弦横向支撑；13）屋架垂直支撑；14）屋架下弦横向支撑；15）屋架下弦纵向支撑；16）柱间支撑。2、厂房剖面的建筑设计应注重哪些方面？答：为保证生产的正常进行及为工人发明良好、舒适的生产环境，在厂房剖面的建筑设计中要做到：在满足 生产工艺规定的前提下，经济合理地拟定厂房高度及有效运用和节约空间；妥善地解决厂房的天然采光、自然通风和屋面排水；合理地选择围护结构形式及其构造，使厂房具有随气候条件变化的良好的围护功能（保温、隔热、防水）。3、钢筋混凝土构件自防水屋面具有哪些优缺陷？克服其缺陷的措施有哪些？答：钢筋混凝土构件自防水屋面是运用钢筋混凝土板自身的密实性，对板缝进行局部防水解决而形成防水的屋面。构件自防水屋面具有省工、省料、造价低和维修方便的优点。但也存在一些缺陷，如混凝土暴露在大气中容易引起风化和碳化，板面后期容易出现裂缝而引起渗漏。油膏和涂料易老化，接缝的搭盖处易产生飘雨等情况。克服这些缺陷的措施是：提高施工质量，控制混凝土的水灰比，增强混凝土的密实度。从而增长混凝土的抗裂性和抗渗性。在构件表面涂以涂料（如乳化沥青），减少干湿交替的使用，也是提高防水性能和减缓混凝土碳化的一个十分重要的措施。4、大型墙板布置的方式有哪些，各自有何优点？答： 大型墙板布置可分为横向布置、竖向布置和混合布置三种方式。1）墙板横向布置：墙板横向布置的优点是墙板长度和柱距一致，运用柱来作墙板的支承或悬挂点，竖缝由柱身遮挡，不易渗透风雨；墙板起连系梁与门窗过梁的作用，能增强厂房的纵向刚度；构造简朴，连接可靠，板型较少，便于设立窗框板或带形窗等。缺陷是碰到穿墙孔洞时，墙板的布置较复杂。这种布置是应用较多的一种方式。2）墙板竖向布置：竖向布置的优点是不受柱距限制，布置灵活，碰到穿墙孔洞时便于解决。但目前国内厂房高度尚未定型，墙板的固定必须设立联系梁、其构造复杂，竖向板缝多，易渗漏雨水（将板正反扣布置，其竖板垂直缝防水效果较好些）等。所以此布置方式现采用不多。3）墙板混合布置：混合布置具有横向和竖向布置的优点，布置较为灵活，但板型较多，难以定型化，并且构造较为复杂，所以其应用也受限制。5、门式钢架具有哪些特点。答： 1）采用轻型屋面，不仅可减小梁柱截面尺寸，基础也相应减小。2）在多跨建筑中可做成一个屋脊的大双坡屋面，为长坡面排水发明了条件。设中间柱可减小横梁的跨度，从而减少造价。中间柱采用钢管制作的上下铰接摇摆柱，占空间小。3）刚架的侧向刚度有檩条的支撑保证，省去纵向刚性构件，并减小翼缘宽度。4）刚架可采用变截面，截面与弯矩成正比；变截面时根据需要可改变腹板的高度和厚度及翼缘的宽度，做到材尽其用。5）刚架的腹板可按有效宽度设计，即允许部分腹板失稳，并可运用其屈曲后强度。6）竖向荷载通常是设计的控制荷载，但当风荷载较大或房屋较高时，风荷载的作用不应忽视。在轻屋面门式刚架中，地震作用一般不起控制作用。7）支撑可做得较轻便，将其直接或用水平节点板连接在腹板上，可采用张紧的圆钢。8）结构构件可所有在工厂制作，工业化限度高。构件单元可根据运送条件划分，单元之间在现场用螺栓相连，安装方便快速，土建施工量小。四、构造图示题1、绘图说明地面垫层纵向缩缝的构造。答：2、绘图说明轻钢结构厂房轻型彩色涂层压型钢板屋面挑檐檐口构造。答：
