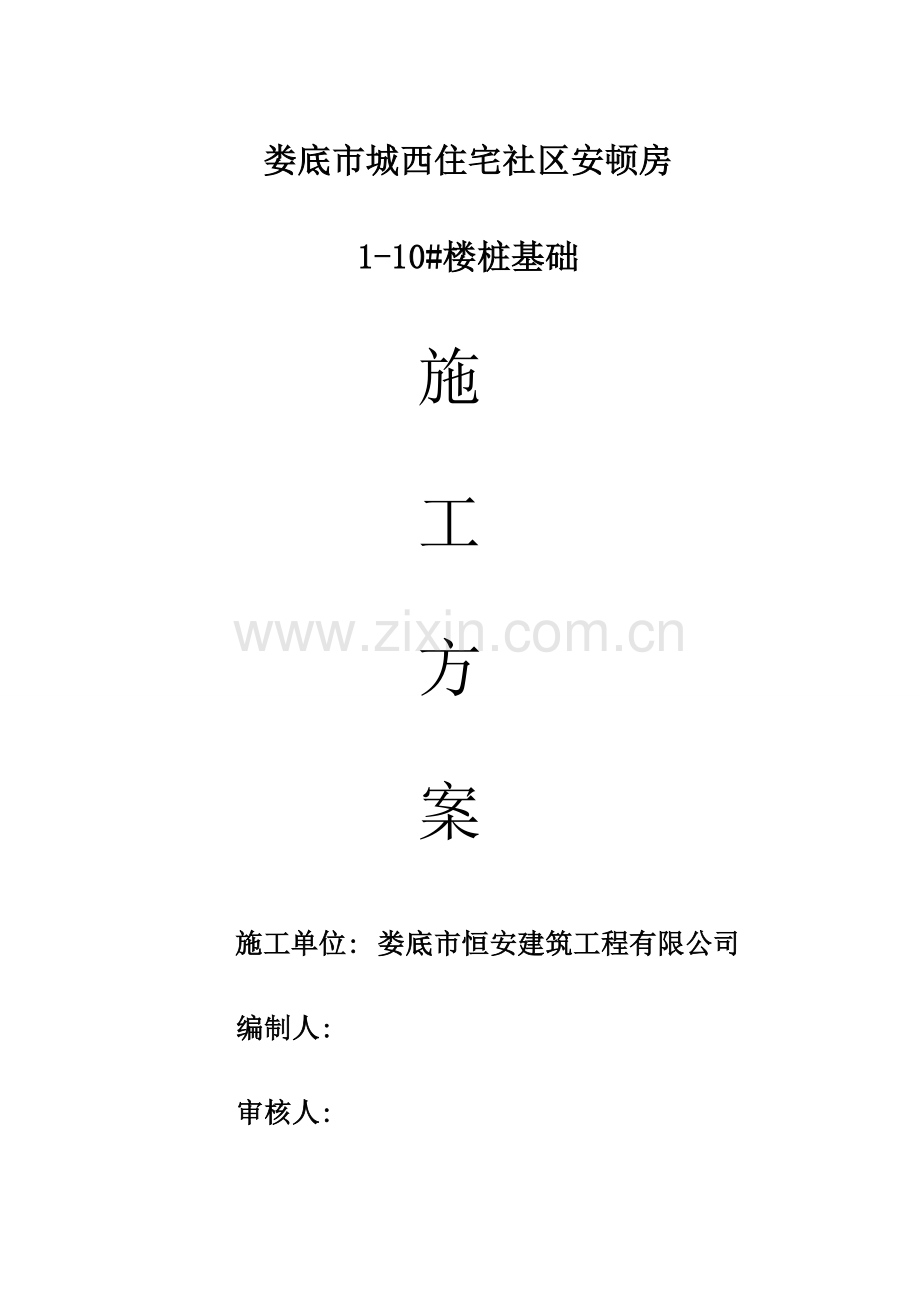

娄底市城西住宅社区安顿房
1-10#楼桩基础
施
工
方
案
施工单位: 娄底市恒安建筑工程有限公司
编制人:
审核人:

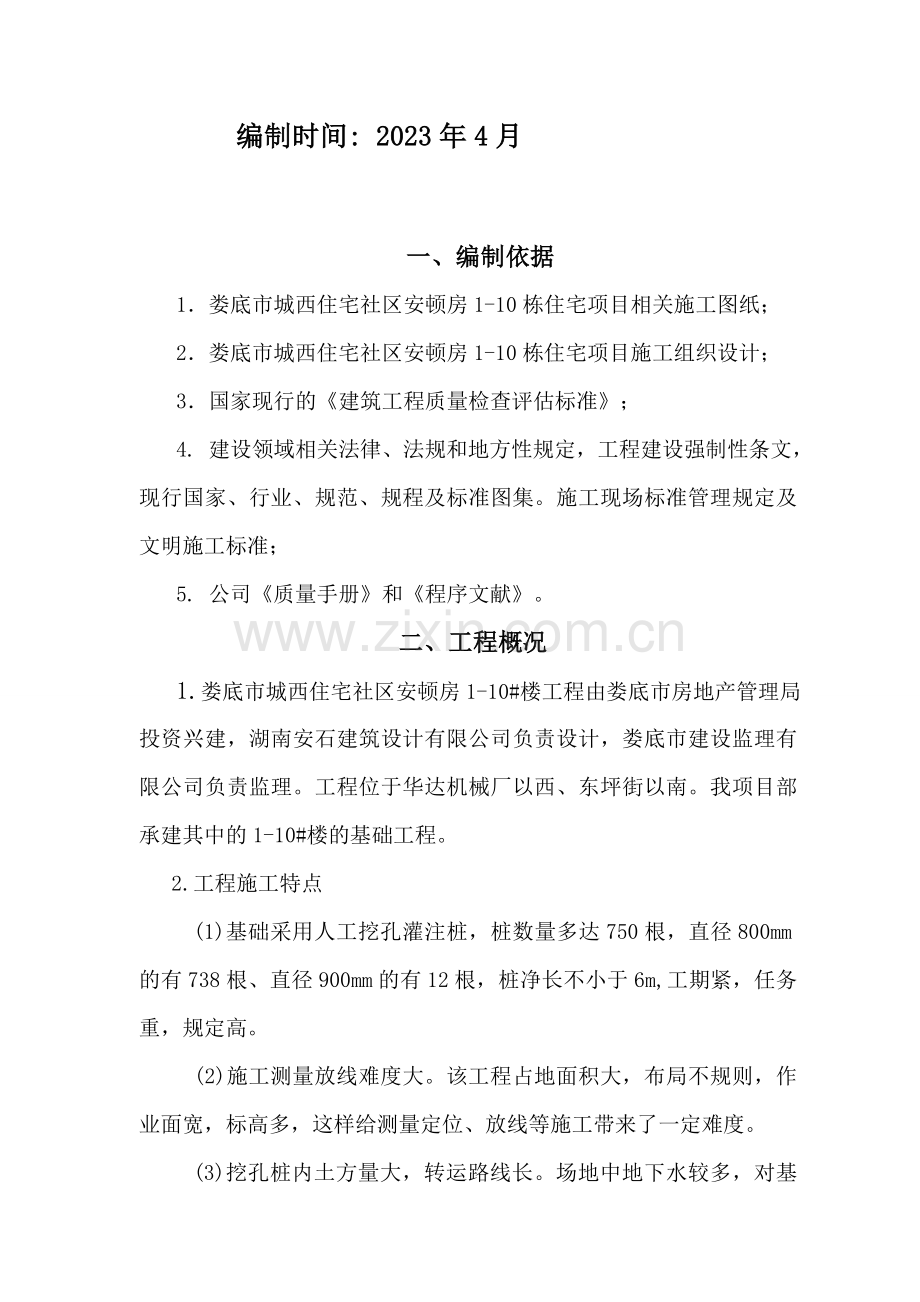

编制时间: 2023年4月

一、编制依据
1．娄底市城西住宅社区安顿房1-10栋住宅项目相关施工图纸；
2．娄底市城西住宅社区安顿房1-10栋住宅项目施工组织设计；
3．国家现行的《建筑工程质量检查评估标准》；
4. 建设领域相关法律、法规和地方性规定，工程建设强制性条文，现行国家、行业、规范、规程及标准图集。施工现场标准管理规定及文明施工标准；
5. 公司《质量手册》和《程序文献》。
二、工程概况
1.娄底市城西住宅社区安顿房1-10#楼工程由娄底市房地产管理局投资兴建，湖南安石建筑设计有限公司负责设计，娄底市建设监理有限公司负责监理。工程位于华达机械厂以西、东坪街以南。我项目部承建其中的1-10#楼的基础工程。
2.工程施工特点
(1)基础采用人工挖孔灌注桩，桩数量多达750根，直径800mm的有738根、直径900mm的有12根，桩净长不小于6m,工期紧，任务重，规定高。
(2)施工测量放线难度大。该工程占地面积大，布局不规则，作业面宽，标高多，这样给测量定位、放线等施工带来了一定难度。
(3)挖孔桩内土方量大，转运路线长。场地中地下水较多，对基础施工有一定影响。
(4)桩与桩之间的间距小，作业土方的堆放空间有限，且土方量大，需及时转运，导致施工的交叉作业，施工组织难度大。
(5)桩护壁砼强度等级为C30，采用HPB300级钢筋。桩芯砼强度等级为C30，采用HRB400级钢筋。
3.施工范围
根据业主所提供的设计图纸等内容，本工程施工范围为：施工图中建施、结施、给排水、供电、弱电等、其中弱电只预埋导管。

4.工程条件
施工现场三通一平已具有，场地能保证平面布置，水源、电源均可就近接至现场，施工道路畅通，各种施工设备和材料可直接运抵现场，为准时竣工提供了良好的施工条件。

三、施工组织与部署
1.施工目的
工期目的：保证90天内完毕桩基础。
质量目的：精心组织，严格控制，保证合格及以上工程，争创优良。
安全目的：强化管理，安全第一，以人为本，保证施工全过程无任何安全事故。
环境目的：严格管理，保护环境，保证施工过程“水、气、声渣”排放达标。
2. 施工组织：
(1)我公司将以实现业主目的和项目经营目的为目的，在全公司范围内选派具有类似工程施工丰富经验的、雷厉风行的、作业过硬、组织协调能力强的项目经理和项目班子人员进住现场进行施工，在才力、物力、财力上全面保证该工程胜利竣工。同时我们将全面实行项目经理责任制和项目成本核算制，以生产要素的优化配置和动态科学管理为基本特性，按照ISO9002标准对该项目进行全过程、全方位的科学管理。
(2)优选项目经理组建项目管理班子,项目机构图如下:

项目经理：
技术负责人：
项目生产副经理：
工 程
技术部
合 约
预算部
物 资
设备部
质 量
安所有
综 合
办公室
劳务班组

(3)项目劳务层
项目经理部根据该工程的工程量、施工进度计划，以施工组织设计为依据，编制劳动力需用计划。下设四个施工班组，三个桩基作业施工班组，一个临建施工班组。
2.施工部署
(1)作业部署
合理划分施工段，组织流水作业
根据桩基工程数量多，桩基开挖深度深，施工操作面宽，以及工期紧等特点，桩基全面铺开，同时开挖。
每批桩中每小组同时轮流开挖两根桩，对于桩净距小于2.5m的桩，为保证桩基的施工安全，采用间隔开挖，错开扩底。
(2)生产、生活设施部署：
生产设施布置在现场西面，生活设施布置在现场北面。
(3)临时施工道路
场地内主道路已形成，我部进场后，一方面按每栋不止一条施工道路，并根据桩基开挖的情况，设立6m宽道路以利外运土方和材料进场。
3.施工准备
(1)熟悉消化施工图纸，明确施工任务，做好施工技术、安全交底。
(2)收齐有关技术资料和施工规范，安全技术规范，施工用电规范；进行场地及附近构筑物、建筑物调查，水电、排污、排水情况调查。
(3)认真组织编制好专题施工方案。
(4)准备各种隐蔽工程施工登记表、验收签证表格，设计和编制好各种施工图表。
(5)作好水电供需计划，材料、工具、设备定购计划和物资调度计划。
(6)作好各种进场设备的检查、测试、维修与添置工作。
四、施工方法
材料陆续进场
材质送检
钢笼制作
钢笼验收
钢笼安顿
人员设备进场
施工技术安全交底
测放人工挖孔桩位
人工桩开挖
人工开挖桩到位
持力层验证
清槽扩底
桩井验收、砼封底
灌注成桩
桩养护
桩检测、验收合格
桩垂直度、桩径偏差控制
桩位复核
1.人工挖孔桩施工工艺流程：

基础梁支模、浇筑

基础梁检查、验收
不合格

合格进入下一道工序

2.工程测量
采用全站仪测放桩位和控制桩，每桩在总纵横两个方向设立控制桩，以利测量校正控制桩位。场地内设两个永久水准点，便于控制桩的标高，在成孔过程中，及时复核、调整桩中心位移等。
3.开挖前的降、排水措施
根据勘察报告及结合以往施工经验,在场地范围内迎水面每隔30m左右选择一根工程桩作为降水井桩（具体部位见附页），先集中部分施工经验丰富的作业人员，集中在这一部位施工，抢先往下作业。然后在井内放入一定数量的水泵集中抽水，把这部分桩周边的地下水降下去，以利于其他桩井的施工。
4.桩井开挖
桩中心经复核确认无误后，进行成井施工，一方面以桩井中心点为圆心，以一半设计桩径加护壁厚度为半径，在地面上划出桩井开挖圈，沿圈外砌井圈，然后开始往下开挖，每挖3米，检查一次桩中心偏差及垂直度。
（1）桩孔护壁
设计为钢筋砼护壁，砼强度为C30，施工中每挖0.95米，装1米规格高的钢模捣砼护壁一次，循环施工，每节护壁先检查成孔规格，符合规定后，按配比拌好砼料，绑扎好钢筋，再装上钢模，校好桩中心和垂直度，用木条将钢模补好规圆，然后捣砼，并用机械或人工振捣密实，砼坍落度为50-80mm较合适；为加快施工进度，保证护壁安全，护壁砼中加入水泥用量1.2%的早强剂（三乙醇胺），每节护壁连续一次捣成。拆模时的砼强度规定达成100N/cm2。
（2）桩井开挖第四系地层用十字镐、锄头掘井，基岩用风动工具掘进，箢箕装岩土、粘土，铁桶装流砂、淤泥，手摇绞车作提高工具。
（3）因场地较大，工期紧、核心筒部分桩距较密，数量多，井内渣土通过提高工具提出井口，弃于井周后，必须立即人工转运至基坑150m外处堆放，然后由自卸汽车转运至甲方指定的堆放地点。
（4）逐层往下循环作业，当开挖深度超过3m时，每次下井之前必须将点燃的蜡烛下吊检查，如蜡烛火焰薄弱或熄灭，则视情况先向井下通风，加强空气对流，必要时输送氧气，防止有害气体的危害。操作时上下人员轮换作业，桩孔上人员密切注视观测桩孔下人员的情况，互相呼应，防止安全事故的发生，当桩孔挖至设计深度时，及时清除虚土，检查土质情况，保证桩底持力层为中风化岩层。
（5）对于设计规定扩底的桩，开挖时应先将扩底部分桩身的圆柱体挖好，再按扩底部位的尺寸形状自上而下，削土扩充到设计图纸的规定。
（6）检查验收：成孔后每根桩都必须经现场质安、技术、监理、甲方代表检查，必要时还应会同勘察设计人员鉴定。重要检查其桩的直径、扩底尺寸，孔底标高，桩位中心井壁垂直等情况。施工人员应做好施工记录，办理隐蔽验罢手续。并随即浇筑封底砼，封底砼厚度为100mm，强度为C30。
5.钢筋笼制作安装：
桩井竣工后经有关部门按各项技术参数验收合格及钢材送检合格，焊工证件齐全并经认证后，进行钢笼制作。
钢筋笼焊制中主筋用对焊，箍筋采用点焊。钢筋笼制作应满足设计和施工规范规定，成型后，采用转移至基坑，再用塔吊吊入桩内。钢筋笼在吊放时，应缓慢下沉，直吊扶稳，避免碰撞孔壁。
6.砼灌注：
砼采用公司内部商品砼公司生产的商品砼
钢笼制作、安装经自检合格，有关部门按技术规范规定验收合格；水泥、砂、石、水送检合格，并有测试单位的C30砼配比实验，并经现场代表验收认证后，方可进行砼灌注施工。
（1）在保证砼灌注质量的前提下，加快施工周期，我方拟采用砼输送泵输送砼料。
（2）如遇地下水较大时，我方将作好水下灌注的准备，水下砼灌时，其质量控制严格按水下砼灌注操作规程执行。
（3）砼振捣：干灌孔每1.0米—1.5米用振动棒振捣一次。
（4）每桩连续一次灌成，杜绝接桩现象。每次浇筑高度比设计标高高20cm左右，1h左右后，掏出浮浆，必要时，种入适量的洁净石子，埋入深度不少于2/3石子粒径。
（5）水下浇筑砼施工工艺：
清底：将桩底浮土清理干净（水深时应先排水）。
接管：清除导管内硬结，并在地面试装导管，湿润管壁及检查有无漏水缝隙，以保证接头密封，同时输送管前端接一根软管。
导管吊装就位：先用钢尺量出桩井的深度，根据桩深定出导管的长度，并使下料漏斗正好高出地面，导管使用塔吊就位，就位之前在漏斗与导管的连接处设一个比导管直径大的铁板，用Φ6钢筋把铁板与吊钩相连。导管沿桩中心线插入井底，并距孔底0.3m左右。
砼浇筑：检查搅拌机及其他设备正常后，先将输送泵用水泥砂浆湿润，然后开始下令浇筑，当漏斗即将满时，立即提起铁板，同时连续不断的泵送砼，严禁半途停工，灌注过程中应密切观测管内砼下降和孔口返水情况，及时测量孔内砼面实际标高，对的指挥导管的提高和拆除，保证导管埋入砼内深度不少于1m亦不宜大于3m，测量孔内砼面高度的次数不少于所使用的导管节数，导管提高时应保持垂直井口面，逐步提高，每次拆除导管动作要快，时间不宜超过15分钟，插下的导管应立即在指定地点冲洗干净。砼浇灌高度规定比桩顶设计标高以上加灌0.5米-0.6米，以便灌注结束30分钟后将上段0.3米
-0.4米浮浆清除，余下0.2米待后凿除，以利新老砼结合。

施工时注意事项：在灌注过程中当导管内砼不满，导管上段有空气时，后续砼要渐渐灌入，以免在导管内形成高压气囊，挤出管节间的橡皮垫，而使导管漏水，并且空气从导管底部进入桩身后，若不能空气逸出，则易导致砼上段疏松；
在灌注一定深度后砼顶升困难时，适当放慢浇筑速度，以保证浇注顺利进行。在拔出最后一节长导管时，拔管速度要慢。
（6）根据规范规定留置桩试块，送检测单位进行28天强度实验。

（7）严格控制好桩头标高，桩头浮浆按规范规定控制，成桩24小时后开始养护桩头。
7.桩基验收
浇筑完桩基砼，对于桩顶标高比自然场地标高低时，在砼浇筑12h后进行蓄水养护不少于七天，对于桩顶标高比自然场地标高高时，在砼浇筑12h后覆盖麻袋，并进行蓄水养护不少于七天，然后组织人员清理桩头，清理完毕后由专业桩基检测机构进行桩基检测。合格后进入下一道工序。

五、安全保证措施
安全目的：杜绝重大设备损坏事故，杜绝人身伤亡事故，不发生重大火灾事故；不发生同等责任的生产交通事故，轻伤频率控制在0.5‰以内.
1.加强安全教育，提高安全意识
贯彻“安全第一，防止为主”的方针，建立健全安全生产责任制，明确项目经理为安全第一负责人，专职安全员有安全一票否决权。从事桩井施工人员必须接受并执行技术安全交底方可作业，天天班前、班后应进行组织班前安全教育，并每周召开一次安全大会，发现隐患及时整改。
2.周边行人道设12V安全行灯、警示牌。
3.组织以成井班组长、现场安全员、施工员、电工为主的安全监督体系，并指派专人负责施工现场安全情况，发现问题及时解决。
4.规范施工现场安全行为
（1）严格遵守国家现行《临时用电安全技术规范》。
（2）备齐劳动保护用品，如安全帽、手套、雨鞋等。
（3）树立明确的安全标志牌。
（4）严禁穿拖鞋、打赤脚。
（5）设立场内架空电缆线，配齐漏电保护设备及装置。所用电缆、电线配电设备由专业人员设立和安装，并所有经漏电保护装置。
（6）暂停施工或已施工完毕的井口用结实的竹夹板封盖严密，并用6"铁丝扎好，以防行人踏空坠入。
（7）井下施工采用12V低压安全照明灯。
（8）井下通风条件要好，井内随时用空压机送气，通讯畅通，井下有人井口不离人。当开挖深度超过3m时，每次下井之前检查有无有害气体（方法同前）。并配备2-3个氧气袋，以救护万一缺氧的下井人员。
（9）采用新工艺、新方法解决好特殊地层。
（10）配备遇险紧急撤离设施，如软梯等。
（11）孔内随时排水，每挖1模，及时装模护壁，护壁水泥加早强剂。
(12)天天下井前，检查绞车架、绞车绳、钩、箢箕、提桶等，有无破损之处，检查井内有无有害气体及遇险后的安全应急措施，下井后检查井壁有无裂缝、位移和坍翻现象，发现问题，及时解决。
(13)严禁酒后下井，严禁带病下井作业。
六、质量保证措施
质量目的：保证合格
1.保证工程质量措施
(1)建立质量责任目的制，明确项目经理为质量第一负责人，质检员对工程质量有一票否决权，所有作业和管理人员均要树立高度的质量意识；
(2)质量检查实行“三检”制度，即自检、互检、专检；
(3)桩开挖前，订好X轴、Y轴十字护桩，开挖后将X轴、Y轴引入井台，设四个小钉控制，小钉上挂边垂线，有效控制桩井垂直度、桩中心位置和桩井规格，并将标高引测至桩井上。
(4)严格遵守操作规程及时作好施工记录，严格按设计图纸、设计变更和有关规程规范严密施工。
(5)桩中心偏差<50mm，垂直度偏差<0.5%，桩直径≥设计直径，但不超过50mm，彻底清除孔底积水、渣土。钢笼长度误差<100mm，直径<10mm，箍筋间距<20mm，主筋间距<10mm。
(6)水泥、钢材等要有出厂合格证和抽样检测合格报告，砂、石要送检。
(7)特殊地层特殊解决，出了问题及时解决。
(8)到位桩孔及时请有关方作持力层验证后护底制作钢笼，单孔验收，接浇灌令后进行灌注。
(9)加强施工过程中对商品砼的配比抽检控制。
（10）砼必须严格按配合比设计告知书配料拌制，在砼施工过程中，按施工规范规定进行振捣，砼浇筑好后，湿水养护7天，并按规范规定留置试块。
七、工期保证措施
工期目的：保证90天完毕基础部份。
1.总体工期保证措施
（1）本工程由项目经理亲自挂帅指挥，其他各岗位负责人，均为项目重要管理人员和技术骨干。
（2）运用网络技术科学管理，合理组织施工。
（3）合理编制施工程序和综合计划进度表。
（4）优化劳动组合，建立各项合理的规章制度，推行工效挂钩的方法，充足发挥每一个人的积极性。
（5）保证工程所需资金专款专用。
（6）重要设备留有余地，公司做到随要随调，保证工程施工需要。
（7）各工程施工作业人员采用经验丰富，操作纯熟的技术工人，以提高工程质量和进度。
（8）桩基施工前，做好施工技术和安全交底，特别是做好各种地质情况下相应技术措施的交底，严格把握各道工序质量关，彻底杜绝返工现象。
（9）争取建设方、监理方和其他有关方面的大力支持与合作，以工程的优质、安全、高速为宗旨，保证提前完毕施工任务。
（10）由项目部结合实际情况编制具体的周、日作业计划。本周、日计划为实行计划，下周、日计划为预测计划，以便项目各部门、各作业队伍有一定量的时间进行施工前的准备工作，同时编制劳动力、材料、机具设备的周、日需用计划并绘制劳动力动态曲线图，制定日作业卡，明确第二天的各项具体工作和规定，并将作业卡及时发给项目工程技术部、物资设备部、质安部及相关的作业队伍于次日实行。实行过程中，由项目工程技术部负责跟踪检查，并记录于墙壁上及将检查结果输入计算机，针对进度滞后于计划的情况，分析因素和寻找对策，在通过保证关键节点工期不可变的原则下，通过改善施工条件、施工方案、优化资源配置、调整作业计划等手段，保证计划所需的施工条件和资源得以满足，使施工进度始终与计划保持动态平衡，保证工期目的的最终实现。
2.工期技术保证措施
（1）分区域集中施工，并保证各区在短时间内完毕挖孔，做好静载、钻芯取样的配合工作。
（2）基础梁土方开挖完全采用机械开挖模式，挖出土方除留足回填土外，用自卸车运离建设单位制定卸土区。回填土采用原土回填。
（3）基础梁钢筋制作采用提前定制，以节约现场空间和保证进度；基础梁混凝土浇筑采用商品混凝土泵送模式，以保证质量和工期进度。
（4）桩基计划安排70组人施工，一方面用40组集中对1、3、5栋的桩孔进行突击作业，力争短时间内（预计正常情况下25天）完毕终孔。
（5）为了加快施工进度，在合理安排施工、保证安全、质量的前提下必要时增长施工班组人数进行两班施工作业。
（6）整个桩孔施工中，平均每组人天天不小于3米开挖深度，每月不小于5000米开挖量。
（7）桩基实验合格后，立即大量的安排各工种进行基础梁部分的作业。并根据具体情况，适当安排两班作业。
（8）充足计划各种材料的准时进场，保证工具、材料不误施工作业。
3.雨季工期保证措施
（1）预先挖好排水明沟，使地面排水畅通，防止地面水流入桩内，并预备好抽水设备，及时抽排地面与桩内积水。在浇筑混凝土时要掌握好混凝土的浇筑、覆盖时间和措施。
（2）对足以影响混凝土浇捣和基础部分砌筑的降雨量，应立即停止施工，用雨布保护好已浇筑的混凝土和砌体。烧结普通砖在雨期应适当控制烧结普通砖的浇水量，必要时采用防雨、防水措施，防止烧结普通砖吸水过量。
（3）严格控制砂浆水灰比，避免砂、灰膏受雨水泡淋，否则重新调整水灰比。
4.夏季高温施工工期保证措施
（1）每组配备一把大号遮阳伞；
（2）每班组随时准备藿香正气水，以防高温时中暑；
（3）杜绝疲劳施工，每施工班组长和现场施工员随时观测现场施工情况，以保证安全和生产效率。
5.施工计划横道图（见附图）。

八、现场管理制度
（1）文明施工管理制度
1、一切行动听指挥、服从安排，服从管理。
2、遵守党和国家的法规和甲方有关规定。

3、外出必须请假并说明去向，不准深夜不归或留宿别人。
4、严禁随地大小便。
5、现场临时设施力求整齐，机具设备排列有序，材料分门别类堆放整齐，规范布置水电线路。
6、搞好现场食堂、宿舍及厕所的卫生工作，生活垃圾及时运出。
7、要热情地待人接物，搞好内外团结，不准吵架斗殴。
8、对肇事情节严重者报送本地公安机关解决。
（2）安全保卫制度
1、所有进出材料、设备、车辆必须由材料保管员验收、发放，经现场值班人员检查放行。
2、值班保卫人员有权对场地上所有材料、设备和人员的活动进行监督。
3、对非工作人员，保卫人员必须制止其进入施工场地。
4、做好暂住人员登记。
5、本制度交由保卫人员执行，如执行不力将对保卫人员处以罚款，如丢材料设备，市价值多少，由当班保卫人员进行补偿罚款。

九、主 要 机 具 设 备 表
方法
名称
型号
数量（台）
用 途
备注
人
工
挖
孔
桩
电焊机
BX3-300
6
工地维修及制作钢笼

汽车
小货车
5
材料采购

空压机
WCY-2/5
30
凿岩

对焊机
UN1-100
2
焊接主筋

切断机
GQ40A
3
切断钢筋等

调直机
CT4-10

1
线钢调直

潜水泵
QDX2-25-0
80
桩内排水

潜水泵
QX1.5-32-0.75
10
集水井与场地排水

插入式震动器

12
振砼

全站仪
TPK-202
1
测放桩位

水准仪
DSC432
1
测放桩位

手摇绞车

70
提土

行灯变压器
36电动卷
6
施工安全照明

劳动力计划表

工 期
工种 人数
2023年4月
20231年5月
2023年6月
上旬
中旬
下旬
上旬
中旬
下旬
上旬
中旬
副 工
110
110
90
40
40
40
40
40
钢筋工
10
15
20
15
10
15
20
10
砼 工

18
15
8
8
10
10
20
电 工
4
4
4
4
4
4
4
4
机械工
2
2
2
2
2
2
2
2
杂 工
5
5
5
5
5
5
5
5
