格力满液式水冷螺杆式冷水机组产品介绍.doc

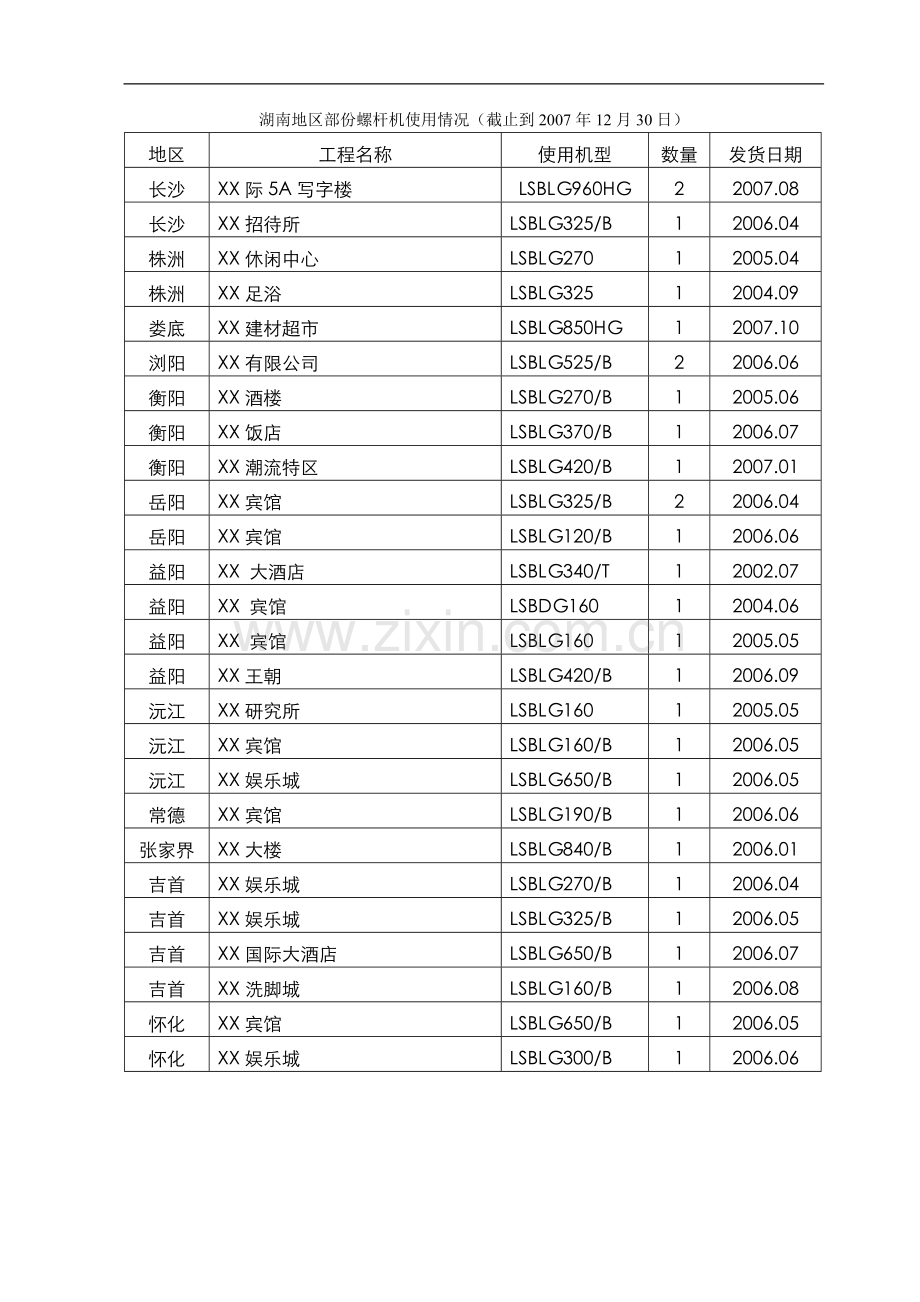

湖南地区部份螺杆机使用情况（截止到2007年12月30日）
地区
工程名称
使用机型
数量
发货日期
长沙
XX际5A写字楼
LSBLG960HG
2
2007.08
长沙
XX招待所
LSBLG325/B
1
2006.04
株洲
XX休闲中心
LSBLG270
1
2005.04
株洲
XX足浴
LSBLG325
1
2004.09
娄底
XX建材超市
LSBLG850HG
1
2007.10
浏阳
XX有限公司
LSBLG525/B
2
2006.06
衡阳
XX酒楼
LSBLG270/B
1
2005.06
衡阳
XX饭店
LSBLG370/B
1
2006.07
衡阳
XX潮流特区
LSBLG420/B
1
2007.01
岳阳
XX宾馆
LSBLG325/B
2
2006.04
岳阳
XX宾馆
LSBLG120/B
1
2006.06
益阳
XX 大酒店
LSBLG340/T
1
2002.07
益阳
XX 宾馆
LSBDG160
1
2004.06
益阳
XX 宾馆
LSBLG160
1
2005.05
益阳
XX王朝
LSBLG420/B
1
2006.09
沅江
XX研究所
LSBLG160
1
2005.05
沅江
XX宾馆
LSBLG160/B
1
2006.05
沅江
XX娱乐城
LSBLG650/B
1
2006.05
常德
XX宾馆
LSBLG190/B
1
2006.06
张家界
XX大楼
LSBLG840/B
1
2006.01
吉首
XX娱乐城
LSBLG270/B
1
2006.04
吉首
XX娱乐城
LSBLG325/B
1
2006.05
吉首
XX国际大酒店
LSBLG650/B
1
2006.07
吉首
XX洗脚城
LSBLG160/B
1
2006.08
怀化
XX宾馆
LSBLG650/B
1
2006.05
怀化
XX娱乐城
LSBLG300/B
1
2006.06

5、产品样本、说明书等技术资料及获奖产品的证明
格力满液式水冷螺杆式冷水机组主要配置及易损件表
部件名称
规格型号
制造厂名和国别
压缩机（含电机）

上海/北京
冷凝器
卧式壳管式冷凝器

珠海
蒸发器
满液式蒸发器

珠海
油分离器
卧式油分离

珠海
电子膨胀阀

墨西哥
干燥过滤器

墨西哥
电磁阀

墨西哥
微机控制系统

格力
触摸屏

台湾

格力满液式水冷螺杆式冷水机组产品产品介绍和说明

1、螺杆机组技术特点
1）机组总体结构
格力ＬＨ系列式水冷满液式机组主要由螺杆压缩机、蒸发器、冷凝器、节流装置、控制柜、润滑系统、油分系统组成；

2） 机组参数
螺杆机冷水机组性能参数表

项目
单位
性能值

主机型号
台
LSBLG1560HG
基本参数
制冷量
KW
1552
输入功率
KW
277
额定工况满负荷能效比
KW/KW
5.6
运输重量
kg
8300
运行重量
kg
9130
外形尺寸（L×W×H）
mm
3900×1800×2130
安装减震方式

噪音
dB(A)
　80
电压/频率
V/Hz
380V/3N~50Hz
启动电流
A
1108
允许电压范围
V
342-418
运行电流
A
　525
压缩机启动方式

Y-△
冷冻水流量
m3/h
267
冷冻水进/出水温度
℃
12/7
水压差
kPa
76
污垢系数
㎡℃/KW
　0.086
能量调节方式（有级/无级）

无级
能量调节范围

12.5%~100%
使用寿命
年
20
蒸发器
型号

卧式壳管式
工作压力
Mpa
1.1　
换热器材料

16MnR　Q235B
接水管口径
mm
DN200
连接方式

冷凝器
型号

卧式壳管式
工作压力
Mpa
1.1　
换热器材料

16MnR　Q235B
接水管口径
mm
DN250
压缩机
样式/型号

满液式双螺杆
压缩机台数

2
能量调节范围

12.5%~100%
封闭形式

半封闭
冷媒种类

R22
电机功率

自动控
样式/型号

中英文显示状况

中文彩色触摸屏
自动诊断种类数量

3）满液式螺杆机组特点
１、新型专利的节流方式（专利申请号：200520055920.x）

由于大部份运行时间处于部分负荷工况，因此冷水机组不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却水温度较低时更需要高效运行。
传统节流方式：
q 电子膨胀阀
q 孔板
q 线性浮阀
q 热力膨胀阀
格力螺杆冷水机组采用孔板＋电子膨胀阀的新型节流方式（专利申请号：200520055920.x），具有极高的可靠性（杜绝了机械卡死），调节的线性度更好，拓展了调节范围，在低负荷调节仍然非常可靠、准确。

2、高效的油分离器（专利申请号：200520055919.7）
q 机械和吸附分离相结合的二级分离方式
q 分离效率最高可达99.5％
q 油分离器压力损失非常小，降低了机组回油的能耗，提升机组的能效
3、 液体引射回油系统（专利申请号：200520055918.2）
高压液体作为引射的动力源，并配置独特设计的引射器
q 引射系统的引射比大
q 引射系统的结构尺寸小
q 引射系统工作稳定
q 部分负荷可保持稳定可靠的工作
针对冷媒介质，采用大量的流场模拟、分析以及试验，引射器技术已经十分完善，可确保机组回油的可靠性。

格力螺杆式水冷冷水机组概况
A、 型号表示方法

型号示例：
LSBLG1260HG表示名义制冷量为1238KW高能效的满液式半封闭螺杆水冷冷水机组。
B、产品特点
高效节能 性能系数居行业首位，部分机型获取中国首批冷水机组节能认证证书
◆采用满液式蒸发方式
蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高；开发了满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率；通过与高性能高可靠性的专用螺杆压缩机的搭配。大大提升了机组的制冷量和能效比。

◆新型节流方式保证机组运行高效率
自动计算最佳能效比值，并快速调节实际值，进一步优化控制逻辑；
电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化；
机组的部分负荷效率始终保持最高，运行范围更宽。
◆多机并联、部份负荷效率更高
由于大部份运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部份负荷运行费用有时会相差10％以上；部份负荷综合值（IPLV）真实有效反映部份负荷的性能指标；格力满液式多机并联技术，即可双机并联运行，也可单机独立运行，部份负荷运行时效率更高，IPLV值可高达7.5。

◆容量调节与机组负荷匹配
可根据用户需求进行有级或无级容量调节; 压缩机在最小负荷位置启动，可在20％～100％负荷内进行无级调节，无级滑阀调节强制输气，与实际负荷完全匹配；
高可靠性
◆严格实验流程
螺杆机组在线检测时，通过具有业内最先进的在线检测系统（XX究所研制的，具有有条形码管理系统以及采用电脑全自动检测及判定的超大型在线检测系统），并严格按照国标GB/T10870、GB/T18430等的要求执行；并专门针对满液式系统，增加了机组油路循环测试、极限工况测试等数十项测试内容；以确保出厂的每台机组都有高的可靠性。

◆可靠的回油系统
专门针对满液式冷水机组系统，设置低油位保护控制，完全杜绝了压缩机少油的可能性；
机械分离和吸附分离相结合的一次及二次油分，保证了油的高效分离；保证换热管无油膜热阻，提高了换热效率；高效精确的高压液体引射回油的技术，在部份负荷和满负荷时都能保证压缩机的可靠回油；
彩色图象显示控制中心
◆彩色显示中心
大屏幕的全中文液晶显示（具有模式、时间、温度、状态、调试参数、故障信息等显示、设置、查询功能）；机组电源、运行、故障显示；冷冻水、冷却水进、出水温度显示；机组运行负荷显示；压缩机、蒸发器、冷凝器运行状态显示界面;

◆彩色控制中心
低卸载启动功能、压缩机无级容量调节功能、机组强制启停功能；

最短运转时间限制功能、定时开关机功能、压缩机油加热器控制； 彩色显示界面
记忆功能、自动控制冷冻水泵、冷却水泵、冷却塔风机运行功能；
远程控制与集中控制中心
◆远程控制中心
图形动态方式显示运行数据，界面友好、直观；
远程对机组的运行数据进行存储、打印和在线处理；
多机远程控制，可同时控制10台螺杆式冷水机组主机；
可通过INTERNET网将螺杆机主机嵌入楼宇智能大厦BAS系统；
可接入楼宇自动化管理系统；

◆集中控制中心
集中控制系统可对冷水机组、冷水机组电动碟阀、冷却水泵、冷冻水泵、冷却塔电动蝶阀、冷冻水主管供/回水温度，冷却水主管供/回水温度、累积冷水机组、冷冻/冷却泵、冷却塔运行时间、平衡设备的运行时间、膨胀水箱液位、压差旁通阀等进
行智能控制，根据末端设备负荷的变化自动控制水泵、冷却塔及冷水机组的启停和运行台数，并尽可能让整个机房系统运行在高效节能状态，实现无人机房；
集中控制系统能全面监控机房设备的运行状态，具有自诊断和现场诊断功能，能显示系统的相关运行状况及告警信息；冷冻站群控中央监控操作系统：具有良好的中文图形人机操作界面，能提供各项警报和文字图象显示；系统能自动启动和停机，在设备有损坏时自动启动备用设备，自动采取保护措施，保证整个系统的安全运行；群控系统能即时读取冷水机组的运行负荷、温度等参数；系统能够通过编程实现特定的操作程序，可设置不同权限级别的操作密码，具有自动存储档案数据及设备记录的功能；智能化控制系统接口，可与国际名牌厂家BAS智能化系统通讯（具RS485接口），并可配合楼宇自控系统调试，保证数据的高速传送，网络的运行速度不低于50Kbps。

C、微电脑控制系统
控制功能：
低卸载启动功能
压缩机容量调节功能
机组自动启停﹑卸载功能

机组强制启停﹑卸载功能
最短运转时间限制功能
定时开关机功能
记忆功能
压缩机油加热器控制
液管电磁阀控制
自动控制冷冻水泵、冷却水泵、冷却塔风机运行
远程监控功能
保护功能：
高低压保护
过载保护
逆（缺）相保护
排气高温保护
冷冻水﹑冷却水水流开关
蒸发器防冻保护
冷凝器防过热保护
低流量保护
频繁启停保护
显示功能：
菜单显示（具有模式﹑时间﹑温度﹑状态﹑调试参数﹑故障信息等显示﹑设置﹑查询功能）
机组电源指示
机组运行指示
机组故障指示
冷冻水进水温度
冷冻水出水温度
冷却水进水温度
冷却水出水温度
D、机组性能参数
说明：1．制冷量以GB/T18430.1-2001标准为依据，机组制冷量是在名义工况下测定的。
2．主机提供冷冻水泵﹑冷却水泵﹑冷却塔的控制输出接口，其交流接触器由用户自备。
3．冷冻水﹑冷却水出入口连接法兰盘由厂家提供。
4．冷冻水﹑冷却水水流开关由厂家提供。
5．噪声测量点在距离机组正面1米，离地1.5米高处。
6．具体的机组参数以产品铭牌为主。
7．如有特殊要求，请另行联系。

名义制冷工况
冷冻水
冷却水
进水温度(℃)
出水温度(℃)
进水温度(℃)
出水温度(度)
12
7
30
35

工作范围
冷冻水
冷却水
出水温度(℃)
进出水温差(℃)
出水温度(℃)
进出水温差(度)
5~15
2.5~8
22~37
3.5~8
E、产品安装、调试、验收标准
1. 安装位置：
格力螺杆式水冷冷水机组应使用独立的空调机房，避免雨淋和曝晒。
保证机组的运行空间。
机房应具有良好通风。
机房地面应预留排水地沟。
2.机组及管路安装
正确连接管路及电源线路。
机组安装应采用橡胶减振垫或弹簧减振器﹑橡胶软接头等，以满足噪音及振动要求。
3.其它：
机组吊装必须使用指定的吊装孔吊运，吊装时应注意保护机组，严禁碰伤管路。
机组调试应由我公司专业人员或用户中具有一定空调知识人员在我公司专业人员指导下进行。
为保证机组长期正常运行，日常的操作、维护也必须由具有一定空调知识的人员进行。
2、 螺杆机组产品特点

在水冷冷水机市场上，效率和运行成本越来越为人们所关注，为了满足这种需求，格力最新推出满液式水冷螺杆式冷水机组。与螺杆式冷水机组比，格力满液式水冷螺杆式冷水机组在功能、适用范围、安装简便性、控制精确性、可靠性、能源效率和降低运行费用等诸多方面都有创新。格力满液式水冷螺杆式冷水机组在标准工况下的制棱量范围为：290～1700KW，可广泛适用于各类办公楼宇、医院、学校、商场、和工艺流程。尤其是对电力紧缺、负荷变化较大、机房空间紧张的商业场所、办公环境的空气调节，以及需求负荷波动大、不间断作业的工艺调节，格力满液式水冷螺杆式冷水机组是更佳选择。
高效节能 性能系数居行业首位，部分机型获取中国首批冷水机组节能认证证书
◆采用满液式蒸发方式
蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高；开发了满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率；通过与高性能高可靠性的专用螺杆压缩机的搭配。大大提升了机组的制冷量和能效比。
◆新型节流方式保证机组运行高效率
自动计算最佳能效比值，并快速调节实际值，进一步优化控制逻辑；
电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化；
机组的部分负荷效率始终保持最高，运行范围更宽。
◆多机并联、部份负荷效率更高
由于大部份运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部份负荷运行费用有时会相差10％以上；部份负荷综合值（IPLV）真实有效反映部份负荷的性能指标；格力满液式多机并联技术，即可双机并联运行，也可单机独立运行，部份负荷运行时效率更高，IPLV值可高达7.5。
◆容量调节与机组负荷匹配
可根据用户需求进行有级或无级容量调节; 压缩机在最小负荷位置启动，可在15％～100％负荷内进行无级调节，无级滑阀调节强制输气，与实际负荷完全匹配；
高可靠性
◆严格实验流程
螺杆机组在线检测时，通过具有业内最先进的在线检测系统（合肥机械研究所研制的，具有有条形码管理系统以及采用电脑全自动检测及判定的超大型在线检测系统），并严格按照国标GB/T10870、GB/T18430等的要求执行；并专门针对满液式系统，增加了机组油路循环测试、极限工况测试等数十项测试内容；以确保出厂的每
台机组都有高的可靠性。
◆可靠的回油系统
专门针对满液式冷水机组系统，设置低油位保护控制，完全杜绝了压缩机少油的可能性；
机械分离和吸附分离相结合的一次及二次油分，保证了油的高效分离；保证换热管无油膜热阻，提高了换热效率；高效精确的高压液体引射回油的技术，在部份负荷和满负荷时都能保证压缩机的可靠回油；
彩色图象显示控制中心
◆彩色显示中心
大屏幕的全中文液晶显示（具有模式、时间、温度、状态、调试参数、故障信息等显示、设置、查询功能）；机组电源、运行、故障显示；冷冻水、冷却水进、出水温度显示；机组运行负荷显示；压缩机、蒸发器、冷凝器运行状态显示界面;
远程控制与集中控制中心
◆远程控制中心
图形动态方式显示运行数据，界面友好、直观；
远程对机组的运行数据进行存储、打印和在线处理；
多机远程控制，可同时控制10台螺杆式冷水机组主机；
可通过INTERNET网将螺杆机主机嵌入楼宇智能大厦BAS系统；
可接入楼宇自动化管理系统；
◆集中控制中心
集中控制系统可对冷水机组、冷水机组电动碟阀、冷却水泵、冷冻水泵、冷却塔电动蝶阀、冷冻水主管供/回水温度，冷却水主管供/回水温度、累积冷水机组、冷冻/冷却泵、冷却塔运行时间、平衡设备的运行时间、膨胀水箱液位、压差旁通阀等进行智能控制，根据末端设备负荷的变化自动控制水泵、冷却塔及冷水机组的启停和运行台数，并尽可能让整个机房系统运行在高效节能状态，实现无人机房；
