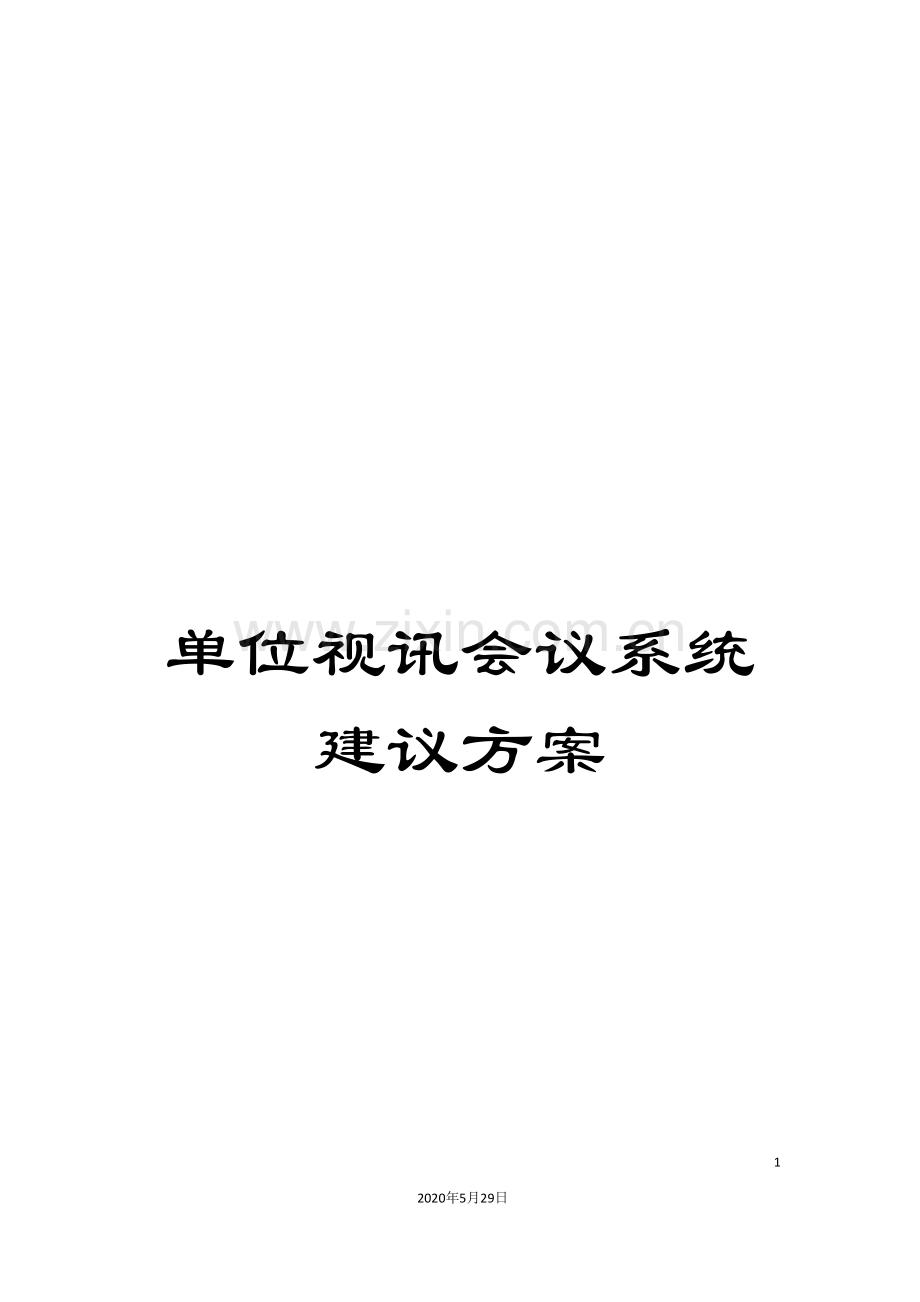

单位视讯会议系统建议方案

70
2020年5月29日
文档仅供参考

**单位视讯会议系统

建
议
方
案

深圳市誉融科技有限公司(RADFORT)

目 录

第1章 前 言
1.1视讯产业的发展
在全球逐步步入信息化时代的今天,人们对了解事物、交换信息的要求已经从纸、笔、书本、话音等发展到经过声光电信号等各种方式更准确、更快捷、更丰富地表示出来。在需求的推动下,多媒体计算机技术与通信技术相结合,逐渐发展成为一种新的边缘技术——多媒体通信技术。个人计算机的普及、微电子技术和多媒体技术的飞速发展、综合业务数字网的建立及宽带综合业务数字网的研究进展,都有力地推动了多媒体通信的发展。如果说19世纪是电报的时代,20世纪是电话的时代,那么,现在的21世纪将是多媒体通信的时代。
随着INTERNET的普及和宽带网络的建设,中国的信息高速公路已初见规模。然而,这条高速路上的信息和内容却显得相对匮乏和单一。这固然有技术发展的因素,但对信息高速路开发使用的不足却是主要原因。新技术的日新月异和互联网的推广成熟正在改变这种局面,以Web为基础的IP数据通信业务、电子商务、实时音频视频业务等应用已成主流。其中,作为多媒体会话型通信业务的一种典型,视讯业务(视频会议)已在社会性的信息交流中发挥了巨大的沟通作用。
视讯业务能为用户提供直接、全面的沟通交流,并能节约时间、降低成本、缩短响应周期、提高生产率,因此巨大的市场需求推动了视讯会议技术的发展。国内外很多科研机构和厂商都进行了多媒体多点会议通信系统的研究,并推出了各自的视频会议系统。在研究各视频会议系统的基础上,国际电信联盟(ITU-T)形成了视听多媒体通信系统国际标准的H.200系列建议,规定了统一的视频输入输出标准、编码压缩算法的标准、误码校正的标准以及一系列网上通信模式交换标准等,从此就出现了现在的国际统一标准的视频会议系统,为国际视频会议提供了条件。
视讯通信系统具有参与性、即时性、交互性、安全可靠性等特点。随着信息化建设的不断发展,视讯通信系统亦开始广泛地使用在各个行业中。根据统计,在人类的通信与交流当中,有效性信息50%～60%依赖于面对面的视觉效果,33%～36%依赖于说话者的声音,只有7%依赖于交流内容本身。因此,”只能听不能看”远远满足不了诸多应用的需求,而社会的发展,也对信息交流的及时性、准确性和全面性不断提出更高要求。同时,人类的情感沟通也更加趋向使用更为丰富、生动的视讯通信方式。

1.2
誉融科技(RADFORT) 凭借强大的研发力量及多年的技术积累,在3G时代到来之际,全球首家率先推出固移融合(互联网固网,3G移动网)的综合多媒体视讯系统解决方案,其全球领先的固移融合视讯通信技术,是视讯应用的最新突破,真正实现了随时随地音视频互动沟通。
此解决方案除了具备业界最先进的Full HD 1920×1080的全高清视频质量外,还全面实现了基于互联网固网的传统视频会议和最新3G音视频互动网络的融合,提供了最丰富的多媒体业务,能够全面满足各个行业的传统会议、3G无线音视频互动沟通、远程培训、生产监控调度、应急指挥、远程医疗、运营租赁平台、销售看样、证券股评、展示直播等等的各种各样的需求,还可经过ANYV的交换网关融合专线的H323/SIP会议系统,保护客户的原有投资;该综合系统方案实现了原来多个网络才能实现的功能,构建了一个快捷、方便、高效、经济的综合沟通平台,大大减少通信网络投资的同时,多方位的功能也大大提升了使用单位的工作效率,极大提升了管理效率,各类差旅费用也大幅降低,帮助使用单位实现了更高效率的沟通。
当今社会,全球业务正在国际化,人们需要经常即时见面、沟通。虽然差率费这样的支出在各行业的收入中虽然占不了非常大的比重,可是其它一些不可见的因素往往对各行业的发展有着很重要的影响。综合视讯会议系统的应用,对于使用单位来说,不但仅意味着更有效的节约费用、控制成本、合理利用已有资源,更重要的是带来全新的沟通方式和更高效的工作效率,加快了市场反应速度和信息的有效传递,即时把握市场动向,提高团队协同工作的效率,为单位发展和业务开拓提供了强劲的技术保障。

应用范围:
日常会议、远程培训、3G无线接入应用、电子政务、远程商务谈判、销售例会、销售看样、证券股评、工作例会、客户服务、远程招聘、远程监控调度、应急指挥、远程教育、客户咨询、远程医疗、展示直播、运营租赁平台建设等等;

第2章 解决方案设计
2.1 用户单位情况介绍
(根据实际用户所处的行业、具体情况进行添加更改,以下举例某集团企业,
内容仅供参考)
1. **单位情况分析(介绍客户的公司现状,突出分支机构多等特点,实际需求会议、培训、招聘、新产品新政策推介等来提升工作效率)
**单位是以生产、销售****为主的****企业(客户介绍),在全国各大中城市开设了20多个分公司、办事处;各分公司、办事处日常与总部的沟通相当频繁,当前所采用的方式主要以电话为主,遇到需多方配合沟通的事宜,沟通起就非常的麻烦;效率大大下降,而且沟通成本较高。因此如何构建一个快捷、方便、高效、经济的沟通平台是推动这些单位业务发展的一个重要因素。
另一方面,加速单位信息化建设、丰富科学管理手段、理顺智能化物流体系是所有传统行业适应现代化发展、进入国际化市场所必须要做好的一个功课。而视讯会议系统的应用,对于这些企业来说不但仅意味着更有效的节约费用、控制成本、合理利用已有资源,更重要的是带来全新的沟通方式和更高效的工作效率,加快了市场反应速度和信息的有效传递,为企业发展和业务开拓提供了更好的技术保障。

2. **单位网络情况分析
根据我们的了解XX单位内部网络采用 内部局域网,(总部采用**MB光纤接入,有**个固定IP),同时,在外部互联网上还需要采用ADSL接入一些终端(带宽以1M为主);单位内部现有主要网络应用为OA、邮件等系统及员工日常上网等。
2.2 项目需求分析
现阶段跨区域多点视频会议进远程沟通的需求成为了许多单位普遍存在的问题。互联网络、3G移动网的发展,使得整体的国际网络骨干带宽以及可靠性、安全性得到了一定的提高,在这种网络环境下,充分应用网络视频会议系统,将信息传递生动化,建立基于视音频多媒体技术的、互动的对话渠道,是对现有的网络平台的一种升值。随着业务的拓展,大量的业务需要远程进行,在这方面有效的远程交流也给公司等较耗费时间、人力、金钱的带来了新的解决方式。
经过调研分析,我们认为**单位对于视频会议系统的使用主要是集中解决以下几个方面的需求问题:
l 能支持互联网、3G移动网应用,架设于公司现有的网络环境下
l 能与原有H323/SIP会议系统桥接融合;
l 能实现流媒体直播功能;
l 音频效果好,具有自动唇音同步,清晰无杂音,可实现多方实时讨论、交流.
l 实时同步、图像效果好,能够保证多方进行实时会议、培训的图像效果高清流畅;
l 较好的数据功能,能够保证较好的、多样的会议的要求(如:共享电子白板、演讲稿能够上传/下载、powerpoint演讲稿的同步显示等功能);
l 系统内部的会议的录制,保证有重要会议的再讨论和再学习,同时也能够作为会议 内容的真实性存档;
l 系统使用功能全面,能显示会场列表,方便会场查找,点名发言操作、会场在线和
离线显示,支持断线重连自动恢复功能机制;语音私聊,滚动字幕、电子投票等;
l 满足出差人员经过移动笔记本进行视频会议的参加;
l 操作简便,无需专业人员就可轻松操作;会议室管理功能强大;
l 在复杂网络环境的情况下,能保证质量的视频会议系统;
l 最高级别安全性,采用多种加密认证方式,保障会议内容的安全性;

XX单位对于视频会议系统的应用主要包括以下几个方面:
1、 实现日常工作视频会议
利用誉融ANYV视频会议系统,各部门定期/不定期/随即召开各种例行会议,部门会议等,传达工作部署,组织学习讨论。各与会者只需在分会场,或办公桌面,或经过3G网络登陆的3G手机、上网本、ANYV便携型终端、触摸屏一体机等常见的3G网和互联网设备的接入,即能够加入会议,节省会议开支,提高沟通效率,以最快的速度传达会议精神。而且无论您或您的下属是在办公室、出差在外或在家中休息甚至国外,只要使用电话、手机拨 通总部电话,即可召开或参加会议,从而使会议的因故缺席现象大大减少;其次,它在召开会议的时效性方面具有传统会议无法比拟的优势。特别是对于一些突发事情需要召开紧急会议时,运用本系统能迅速地集中群体的智慧,并针对实际情况 ,及时做出正确的决策。
2、 远程会议监控考核
采用视频会议系统,能够有效对会议参与人员进行点名,并能够有效保障会议召开品质,确保会议效果。
3、 协同办公提升绩效管理
采用视频会议系统,能够加强公司管理力度,实现生产调度、销售交流、技术研讨、管理考核有效结合,缩短市场回馈时间,增强竞争力;统一规划、逐级管理、进一步加强内部沟通;各个部门或区域内部能够单独召开内部会议,也能够实现跨部门的会议,同时也能够在视讯平台上架设售后服务系统和快速参与市场决策和调度。客户咨询服务及操盘指导等给远程客户提高极大便利;利用视讯系统做品牌宣传/流媒体直播/新品路演/新政策宣导,为使用单位节省巨大的宣传开支。应用于应急指挥调度快速缩短前后方的信息沟通,使意外伤害减少到最低。
4、 远程业务培训
使用系统,能够进行实时交互的培训,提高网上培训的效率,把更多的业务内容以最快的速度传达到相关业务人员。
远程培训能够是内部员工的入职、技能、单位制度发布等各类培训,也能够是面向客户的服务类培训。
5、 远程人员招聘
现代社会最宝贵的财富是人才,使用视频会议系统,对跨区域的人员招聘能够在互联网上进行,有效提升人才引进机制及有效人才素质。
6、 电子商务
采购与销售部门均可利用视频会议系统,与跨区域的客户进行直接的沟通、商务谈判,提升效率。

2.3 项目建设要求
本次项目建设xx公司视讯平台,完全基于现有网络基础上,经过接入设备来连接公司总部与各分支机构范围内多个节点实现音、视频及数据的实时交互传输。该视讯平台是一个稳定可靠、高性能、多功能应用的成熟系统。在该系统上,能够进行远程工作会议、远程培训、远程业务交流、远程招聘、远程客户服务等多种应用。
实现公司与各分支机构的互通;实现全公司范围的视频会议:音视频会议、电子数据、图文数据、滚动字幕等;各会场的屏幕可同时显示多个会场画面;具有多媒体演示功能,能够在会议过程中演示多媒体信息。实现流媒体直播功能;实现将最新的3G网络融入视频会议平台应用;同时对于前期建设的H323/SIP系统可经过交换网关与新系统桥接融合;
视频会议系统的硬件服务器端,具有高安全性,能够避免受到病毒、黑客的攻击;具有高稳定性。MCU服务器端具有大容量的用户接入和音、视频、数据的并发处理能力,单台MCU在硬件服务器配置支持的情况下能够最大支持500个用户同时使用。MCU经过增加调度模块支持多级级联技术,能够节约带宽,实现超级规模的应用(万个以上并发用户的同时使用)。
视讯平台的会议终端设备具有强大的多媒体支持能力,专业硬件终端具有强大的音、视频输入、输出处理能力,经过电脑等外设方便接入多媒体设备,如电视、投影、视频展示台等,最大限度地满足客户远程沟通的要求,使得其能够灵活的开展视频会议、远程培训、远程教育、远程研讨等多方面的业务。
视讯平台支持软件终端的接入,具有高度的灵活性和移动性,满足了用户移动办公的需要,同时降低了用户大规模应用的成本。
2.4 项目设计原则和技术标准
根据本项目文件的要求并结合RADFORT在视频行业的多年经验,本方案依据以下原则进行设计:先进性、实用性、集成性、可扩展性、便利性、安全性、可靠性和经济性。
先进性
Ø 系统设计达到国际一流水平,且切实可行并容易实现;
Ø 遵循国际标准和国内外有关的规范要求;
Ø 符合计算机、网络通讯技术和视频会议技术的最新发展潮流,且是应用成熟的系统;
实用性
Ø 针对实际应用的特点,简单的管理界面,操作简单;
Ø 系统设计应符合工程的实际需要;
Ø 系统配置即强调先进性也注重实用性,应注意系统配置的经济效应,达到综合平衡;
集成性
Ø 高度集成化,体积小、重量轻、移动方便、低功耗;
Ø 在高度集成化小型化前提下,应具有多种功能;
扩展性
Ø 系统设计要考虑今后的发展,留有充分的扩充余地,对未来技术具有平滑过渡功能;
Ø 应既能支持广域网也能支持局域网,既能支持IP网也能支持专网接入;
Ø 既能应用于互动,又能与即时通讯系统、点播和直播系统结合;
灵活性
Ø 能够适应多功能、外向型的要求,讲究便利性和舒适性,达到提高工作效率、节省人力物力和能源的目的;
Ø 提供符合国际标准的软件、硬件、通讯、网络、操作系统和数据管理系统等方面的接口和工具,使系统具有良好的灵活性、兼容性;
Ø 系统参数配置少,调整快,自动化程度高,使用方便,操作简单;
安全性
Ø 具有高度的安全性,不易受攻击;
Ø 对会议内容加密,保证用户信息安全性;
Ø 数据传输的安全性,保证数据的完整性;
可靠性
Ø 具备在规定条件和时间内完成用户所要求的功能的能力,能长期稳定的工作;
Ø 结构简单,连接点少,可靠性高;
Ø 对工作条件和工作环境要求较低;
Ø 系统启动快,系统掉电或网络传输中断,系统恢复工作迅速;
Ø 故障率低,维护维修方便;
经济性
Ø 系统本身的价格低(包括系统、技术服务和培训);
Ø 系统运行后经济效应预算的可能收益,回报快;
Ø 对系统实施现场所需的特殊费用;
Ø 对系统集成所需的有关软件和硬件等的开发费用;

设计依据和技术指标
国家标准:
<64~1920kbit/s会议电视系统进网技术要求>GB/T 15839-1995
<会议电视系统工程设计规范>YD5032-97
<会议电视系统工程验收规范>YD5033-97
<会议电视编码方式>YD/T 822-1966P×64Kbit/s
<中国公众多媒体通信网网络管理规范>YDN075-1998
系统框架协议:
ITU-T H.323:基于不保证QoS的分组网络中多媒体业务的框架协议
ITU-T H.225:基于分组网络的多媒体通信系统呼叫信令与媒体流传输协议
ITU-T H.235:多媒体通讯加密协议
ITU-T H.245:多媒体通信控制协议
ITU-T H.263:低比特率通信的视频编解码
ITU-T H.264:低比特率通信的视频编解码
MPEG4: 低比特率通信的视频编解码
ITU-T T.120:视频视听系统用户层数据协议
RFC1889/1890:实时传输与实时传输控制协议
ITU-T G.711:脉冲编码调制
ITU-T G.728:低延时码激励线性预测(LD_CELP)的16kbit/s语音编码
ITU-T G.723:自适应差分脉冲编码调制
ITU-T G.729:低延迟码本激励线性预测
2.5 项目拓扑图和部署说明
系统结构设计
MCU及交换网关:
根据XX单位及各分支机构的网络状况和项目总体需求,本系统的MCU采用1台RADFORT SM-MCU3000(具体型号?)最大能支持XX个点的终端接入,MCU放置XX单位总部中心机房机房(或IDC机房托管),提供XXM光纤接入(对网络带宽的要求需根据并发接入的点数来进行调整)(注:MCU服务器的架设需要有一个公网的IP与一个比较理想的带宽。带宽的大小取决于同时参加的会议人数、广播的视频数、客户端接入带宽。例如,按8路参加会议,同时广播4路音视频来算的话,则MCU所需的常规带宽是8M左右)接照系统的设计,共有XX个会场使用RADFORT硬件终端接入MCU ,完全保证了**单位的日常会议要求。
接照系统的设计,系统还有3G网应用接入,需要部署3G多媒体交互网关(ANYV MIG8000),该网关是誉融科技在全球范围内首家推出的3G手机视频会议交互系统,有了她,您的视频会议平台将不再局限于固定的互联网世界。移动的、随处可接入的3G手机,将给您的视频会议平台应用带入一个全新的3G网络领域。ANYV 3G 多媒体交互网关,集视音频、数据功能为一体。具有超强的交互处理能力,支持mobile系统的3G手机、上网本、ANYV便携型终端、触摸屏一体机、PC等常见的3G网和互联网设备的接入。
接照系统的设计,还需要架设交换网关(SM880-323B) 使新建的ANYV视频会议系统与原有H.323/SIP会议系统进行系统桥接,完全保证了新旧系统的桥接融合,保护了已有的投资。
接照系统的设计,本平台还有SM会议直播要求,需要部署视频会议流媒体直播服务器SM PowerStream 1k00,单台服务器提供在线1000点接入,提供web直播浏览功能,可直接经过Mediaplay进行观看

各类终端:
本系统中共包含了XX个点的视频接入,根据需求,需要多种类型的终端,在主会场及其它分支机构都分别安装XX、XX终端,各地分支机构会议室的带宽需提供512K~2M左右的稳定带宽(高清视频通信,需要准备1Mbit/s以上的带宽),均能够保证发送与接收的高质量图像,满足各会场传输视频会议的需求。

项目拓扑图(仅供参考,需要按照实际情况修改)

项目部署说明:
设备配置如上图所示,本方案是利用客户现有网络而构建综合网络视频会议系统。(涵盖高清会议、3G会议、H323/SIP系统桥接、流媒体直播等等综合方案,可根据实际需要选择需要的产品),MCU服务器、交换网关可安装于公司中心机房或托管电信机房:其它各类终端及外设安装于公司主会议室及需求的分支单位;部分经过电脑安装桌面客户端并经过互联网接入系统;同时,一部分使用3G交互终端访问3G移动网络(经过多媒体交互网关)接入AVYV视频会议系统;

本系统视频会议所涉及的产品包括:
1. 誉融ANYV视频会议硬件服务器(MCU):SM-MCU3000系列
2、誉融ANYV 3G多媒体交互网关:ANYV-MIG8000系列
3、誉融ANYV流媒体直播服务器:SM PowerStream 1k00系列
4、誉融ANYV H323/SIP会议系统交换网关:SM880-323B
5、誉融ANYV高清终端:ANYV 1080HD
6、誉融ANYV视频会议专业硬件终端:SM 880-11/ SM 880-12/ SM 880-22系列
7. 誉融ANYV视频会议桌面终端(软件):SM 300PRO或SM300;
8、誉融ANYV 3G多媒体交互终端:ANYV 800系列
9. 会议室外围配件:摄像头、麦克风、音响、显示输出设备(可接电视或投影仪等);

配置清单
ANYV视频会议系统产品
产品名称
产品型号
数量
备注
多点控制单元(MCU)
SM-MCU3000
1
按照用户数指定型号
3G多媒体交互网关
ANYV-MIG8000系列

按照用户数指定型号
流媒体直播服务器
SM PowerStream
1k00系列

按照用户数指定型号
H323/SIP会议系统
交换网关
SM880-323B

ANYV高清终端
ANYV 1080HD

专业硬件终端
SM880-11

或选择 SM 880-12/
SM 880-22
软件终端
SM 300PRO

3G多媒体交互终端
ANYV 800系列

外设配件
产品名称
产品类型
数量
备注
高清摄像头
H11BP

(配合高清)
摄像头
SONY D70

话筒
(自选)

视频输出设备
(自选)

电视或投影
语音输出设备
(自选)

音箱及功放
第3章 解决方案及产品介绍
3.1 誉融ANYV视频会议系统服务器及各类交换网关介绍
(1) MCU:SM-MCU-3000系列

SM-MCU-3000系列是一款大容量视讯会议服务器,集视音频、数据功能为一体。超强的处理能力,支持4CIF格式的视讯终端。最大接入500用户,单模,从4用户起可根据用户需要定制,具体的型号为SM-MCU-3004/3006/3008/3010/3012/3016/3020/3026/3030/3036 /3040/3050/3060/3100/3200/3300/3500等,2U设备,支持RADFORT ANYV各种终端接入。
性能指标如下:
² 通讯协议: TCP/UDP、RTP/RTCP、RTSP、RVCP协议
² 视频编解码: RIVC(Radfort Intelligence Video Codec)、MPEG4、H.264
² 音频编解码: RIAC(Radfort Intelligence Audio Codec)、G.722.1
² 终端接入能力:支持软硬件终端同时接入、最大接入500个终端用户数
² 支持多组会议:最大支持250个会议组
² 远程管理:支持WEB管理,支持远程维护和升级
² 多画面支持:支持4、6、9、12、16分屏模式、支持电视墙
² 用户管理:内置Web服务器,支持Web页面管理
² 系统更新:支持服务器系统自动更新
² 接入方式:双千兆网卡
² 其它接口:USB2.0 x2
² 防火墙:跨越路由器及防火墙,保证系统安全
² 安全保障:SSL、身份认证、数据完整性、数据加密、安全性可靠性设计
² 网络媒介: DDN、ATM、SDH、VPN、卫星专线、ADSL等线路
² 电气特征:交流电压: 220V±30%、工作频率:50H±10%
² 主机尺寸(W/D/H):430/456/88 mm
² 重量:11Kg

(2)3G多媒体交互网关:ANYV MIG8000

ANYV 3G 多媒体交互网关是誉融科技在全球范围内首家推出的3G手机视频会议交互系统,有了ANYV 3G 多媒体交互网关,您的视频会议平台将不再局限于固定的互联网世界。移动的、随处可接入的3G手机,将给您的视频会议平台应用带入一个全新的3G网络领域。ANYV 3G 多媒体交互网关,集视音频、数据功能为一体。具有超强的交互处理能力,支持mobile系统的3G手机、上网本、ANYV便携型终端、触摸屏一体机、PC等常见的3G网和互联网设备的接入。其强大、超前的交互处理能力,无论你身在何处,都可即时实现面对面的音频、视频、数据会议沟通。
主要特点:
独特的音视频专利技术
高效独有的音视频传输技术,大大降低对终端带宽的需求,支持极低网络带宽下音视频通话。
负载均衡
负载均衡技术,能合理的分配服务器的压力。
全球领先的音视频编解码技术
自主研发音视频编解码器,同时支持G7221、AMR-WB、MPEG4、H264及其它音视频标准。
QOS技术
音视频QOS技术,保证音视频的流畅性。
标准的视频会议系统功能
具有常规视频会议系统的所有音视频及数据功能。
Web综合管理
经过WEB方式,远程提供网关后台的系统综合管理,包括会议管理、工作状态实时显示、服务开启及关闭状态等。
参数规格:
网络通讯协议
TCP/UDP、RTP/RTCP、RTSP
传输链路
TD-SCDMA、EVDO、WCDMA、DDN、ATM、SDH、卫星专线、ADSL等线路
手机终端要求
ARM 520MHZ以上CPU、128M以上内存 、摄像头 、音视频采集播放
EVDO/TD-SCDMA/ WCDMA网络,推荐电信3G网络
Window Mobile 6.0以上操作系统 、50-100kbps上下行带宽
手机终端音视频参数
分辨率:QCIF(176×144)、 QVGA (320×240)
支持用户自定义分辨率;帧率:5-8帧/秒,流畅无停顿;
支持4、6、9、12、16分屏模式 、回音消除(AEC) 、音频降噪(ANS)
语音自动增益(AGC) 、静音检测(VAD) 、前向纠错(FEC)
音频相关
G7221 12、24、32kbps语音编码 、AMR-WB 6.6、12.65、18.25、23.85kbps语音编码
采集音量自动调节 、多路混音
视频相关
MPEG4及H264视频编码 、支持极低带宽下的视频编码
视频降噪及后处理 、高效视频压缩及传输
支持多组会议
最大支持250个会议组
远程管理
支持WEB管理,支持远程维护和升级
安全
SSL、身份认证 、数据完整性 、数据加密 、安全可靠性设计
接入方式
100/1000M Base-T接口×2
物理特性
主机尺寸(W/D/H):330/260/50 mm
电气特性
电源输入:DC 12V,6A;最大功耗:小于100W
环境规格
工作温度:0°C~+50°C;工作湿度:10%~80%;周围噪音:小于46dBA SPL

(3)流媒体直播服务器:SM PowerStream 1k00

SM PowerStream 1k00是一款大容量视讯会议服务器,集视音频、数据功能为一体。超强的处理能力,支持4CIF格式的视讯终端。最大接入1000用户,单模,2U设备,支持RADFORT各种终端接入。提供web直播浏览功能,可直接经过Mediaplay进行观看
性能指标如下:
² 通讯协议: TCP/UDP、RTP/RTCP、RTSP、RVCP协议
² 视频编解码: RIVC(Radfort Intelligence Video Codec)、MPEG4、H.264
² 音频编解码: RIAC(Radfort Intelligence Audio Codec)、G.722.1
² 用户管理:H.245,支持WEB管理,支持远程维护和升级
² 用户管理:内置Web服务器,支持Web页面管理
² 接入方式:双千兆网卡
² 其它接口:USB2.0 x2
² 防火墙:跨越路由器及防火墙,保证系统安全
² 安全保障:SSL、身份认证、数据完整性、数据加密、安全性可靠性设计
² 网络媒介: DDN、ATM、SDH、VPN、卫星专线、ADSL等线路
² 主机尺寸(W/D/H):430/456/88 mm
² 重量:11Kg
² 电气特征:交流电压: 220V±30%、工作频率:50H±10%
功能特性:
1.支持分布式服务器扩展、分发式服务器扩展和二级服务器扩展模式
2.支持多个MCU备份
3.MCU支持内、外网转发
4.提供基于Web的远程会议管理功能
5.系统支持热启动
6.MCU对所举行的会议通讯进行必要的数据记录
7.提供多种图像分屏模式
8.语音支持多通道混频

3.2 终端产品介绍
(1)ANYV 1080HD 高清终端

ANYV 1080HD高清终端采用模块化结构、嵌入式系统和超高性能的专用硬件芯片完成音视频处理,全面支持高达1920×1080全高清图像输入、输出,同时支持D1(720×576)等标清图像编解码,其高品质音频编解码技术和噪声抑制、回音消除等技术是当前业界的最领先水平,是当前市场上最高端的视频会议终端之一。加上其低带宽要求和强大的高抗误码技术,还有其优秀的高性价比,使其成为RADFORT品牌产品中最高端、最具竞争力的业界高清终端产品。它秉承了RADFORT所有硬件终端产品的轻便、稳定、高质等优良风格。
先进的视频编解码技术:
采用先进的视频压缩标准,压缩效率大幅提高,支持1M以上带宽即可实现运动图像分辨率高达720p、1920×1080的视频应用,图像高清流畅
超强的QoS功能
采用独特的QoS技术,根据IP网络的状态,自动调整终端的传输码流
先进的安全机制:
三级用户身份验证,终端用户身份得到合法性验证,才能进入会议室。
滚动字幕功能:
简洁大方的活动字幕,提供会议中临时预告通知功能
断线重连技术:
系统自动侦测网络,并在断网恢复后自动连入会议室
强大的会议终端功能:
同时具备标清终端的一键操作、会议录制、文件柜、远程参数调整、全场静音等特色功能
性能指标如下:
遵循标准
网络传输标准:TCP/IP、RTP/RTCP、HTTP、UDP
视频格式标准:ISO MPEG4、ITU-T H.261/H.263/H.264、Rivc Codec II
音频格式标准:ITU-T G.722、G.723.1
视频质量
采集分辨率: QCIF,CIF,4CIF,720p,1080
显示画面流畅不间断,每秒可达30(NTSC)帧、25(PAL)帧
支持图像效果增强、支持图像前后处理
音频质量
回声消除(AEC)、自动增益控制(AGC)、自动噪音抑制(ANS)
前向纠错(FEC)、自动调节MIC音量
视频输入接口
支持NTSC、PAL制式输入 、YPrPb 1080i *1
S-Video信号输入 *1、1路Composite信号输入*1
视频输出接口
VGA信号输出 *1
音频输入接口
麦克风输入 * 2
音频输出接口
2路VCR Line out输出
传输码流
视频流量128Kbps~4Mbps可调
音频流量6.6Kbps/32Kbps可选
网络接口
10/100Base-T,RJ-45 *1
控制接口
1个标准RS-232接口,采用标准VISCA控制方式,支持外接摄像机的控制
2路标准USB2.0接口
诊断工具
带宽测试、网络测试
特色功能
两种会议模式:完全主控、自由模式
三种窗口模式:视频模式、数据模式、纯数据模式
多种画面组合:4/6/8/9/12/16
滚动字幕功能:简洁大方的活动字幕,提供会议中临时预告通知功能
数据功能:可协同浏览常见办公文档和网站
远程控制:支持远程调节参数功能
用户操作界面
屏幕菜单语言:简体中文
用户控制方式:射频无线操作
安全机制
SSL身份认证、数据完整性、数据加密、防火墙保护、安全性可靠设计
系统更新
支持内核系统自动更新
物理特性
主机尺寸(W/D/H):430/480/80 mm 重量:4KG
电气特性
最大功耗:小于200W
环境规格
工作温度:0°C~+50°C; 工作湿度:10%~80%; 周围噪音:小于46dBA SPL

(2)SM 880-11/ SM 880-12/ SM 880-22系列终端

基于嵌入式系统及专用硬件,为远程会议提供稳定可靠支持。借助优越的视频编解码技术、具有专利的回音消除技术, SM 880系列视讯终端在普通带宽下可传输高清视频和高质量音频,为政府及企业用户提供集视频/音频交互、屏幕广播、远程控制、文字交流、电子白板、文档共享、文件传输等多项功能于一体的远程会议平台。

SM 880-11------视频会议专业硬件终端,标准型、单压切显;
SM 880-12------视频会议专业硬件终端,标准型、单压双显;
SM 880-22------视频会议专业硬件终端,标准型、双压双显;
性能指标如下:
² 通讯协议:TCP/UDP、RTP/RTCP、RTSP、RVCP协议
² 视频编解码:RIVC(Radfort Intelligence Video Codec)、MPEG4、H.264
² 视频制式:NTSC、PAL制式
² 视频传输码流:25Kbps～2Mbps 可调
² 视频输入: S-Video 信号输入x1、Composite信号输入x1
² 视频输出: VGA信号输出x1、S-Video信号输出x1、1路Composite信号输出x1、
本地复合视频输出x1、1路DVI信号输出x1
² 音频编解码:RIAC(Radfort Intelligence Audio Codec)、G.722.1
² 音频输入:麦克输入x3、VCR输入x2
² 音频输出:本地6.5输出x1、麦克风输出x1、VCR输出x2、3.5 audio输出x1
² 音频特性:回声消除(AEC)、自动增益控制(AGC)、自动噪声抑制(ANS)、前向纠错(FEC)、音量自动调节
² 网络接口:10/100M Base-T网络接口
² 其它接口:USB2.0x2、RS232接口x2、IR红外接口
² 操作控制方式:红外遥控器、红外键盘
² 电气特征: 100-240V AC、50Hz/60Hz、5.17A
² 环境规格:工作温度:0℃~+40℃、工作湿度:10%~90%
² 主机尺寸(W/D/H):345X290X50mm
² 重量:4.0Kg
功能特点:
超强的视频效果:在带宽满足的条件下,SM 880-12可实现高清4CIF的效果(SM 880-12/22可实现高清720*576的图像效果)
先进的通讯技术:采用先进的MPEG4视频压缩技术,支持不同速率IP网络
便捷的操作:一键式操作,用户更加方便、快捷进行会议交流
独特的会议录制:特有录制功能,将会议过程中的视音频进行全程录制,用以备档查看
先进的安全机制:三级用户身份验证,终端用户身份得到合法性验证,才能进入会议室。
强大的文件柜功能:实现共享多种文档如 PowerPoint 、 Word 、 Excel 、 PDF、 TXT 、 FLASH 及各种影音原始文件的存储
双屏双显:支持数据与视频分别显示于不同的显示设备
远程参数调整:主持人根据网络现状,实时调节参会者的通讯参数
全场静音功能:会议主持人可随时使用全场静音功能,方便控制整个会场的秩序
滚动字幕功能:简洁大方的活动字幕,提供会议中临时预告通知功能
全场静音功能:会议主持人可随时使用全场静音功能,方便控制整个会场的秩序
断线重连技术:系统自动侦测网络,并在断网恢复后自动连入会议室
超强的QoS功能:采用独特的QoS技术,根据IP网络的状态,自动调整终端的传输码流

(3)H323会议系统终端和交换网关
H323会议系统终端:SM 880-323-----标准型、单压切显、支持323协议呼叫
H323/SIP会议系统交换网关:SM880-323B-----标准型、单压切显、支持323协议呼叫、支持H.323系统与SM视讯系统桥接功能;
ANYV SM880-323B终端提供与传统H.323产品对接功能,同时可与ANYV 视频会议系统平台桥接,实现互联互通的目的,如下图所示:

H.323互联互通简易图:
SM880-323B
H.323产品
SM视讯平台
② 桥接
① 呼叫
SM MCU
终端
终端
终端

应用场景简介:
l SM880-323B终端与H323协议终端点对点呼叫对方终端,实现两个终端间的音视频互通。
l SM880-323B终端与H323协议终端,互相将彼此桥接到本地会议室。前提条件是各自必须先登录各自的会议室。
l SM880-323B终端经过H323协议系统的MCU登录某个会议室后,将本地会议室广播的音视频桥接到H3
