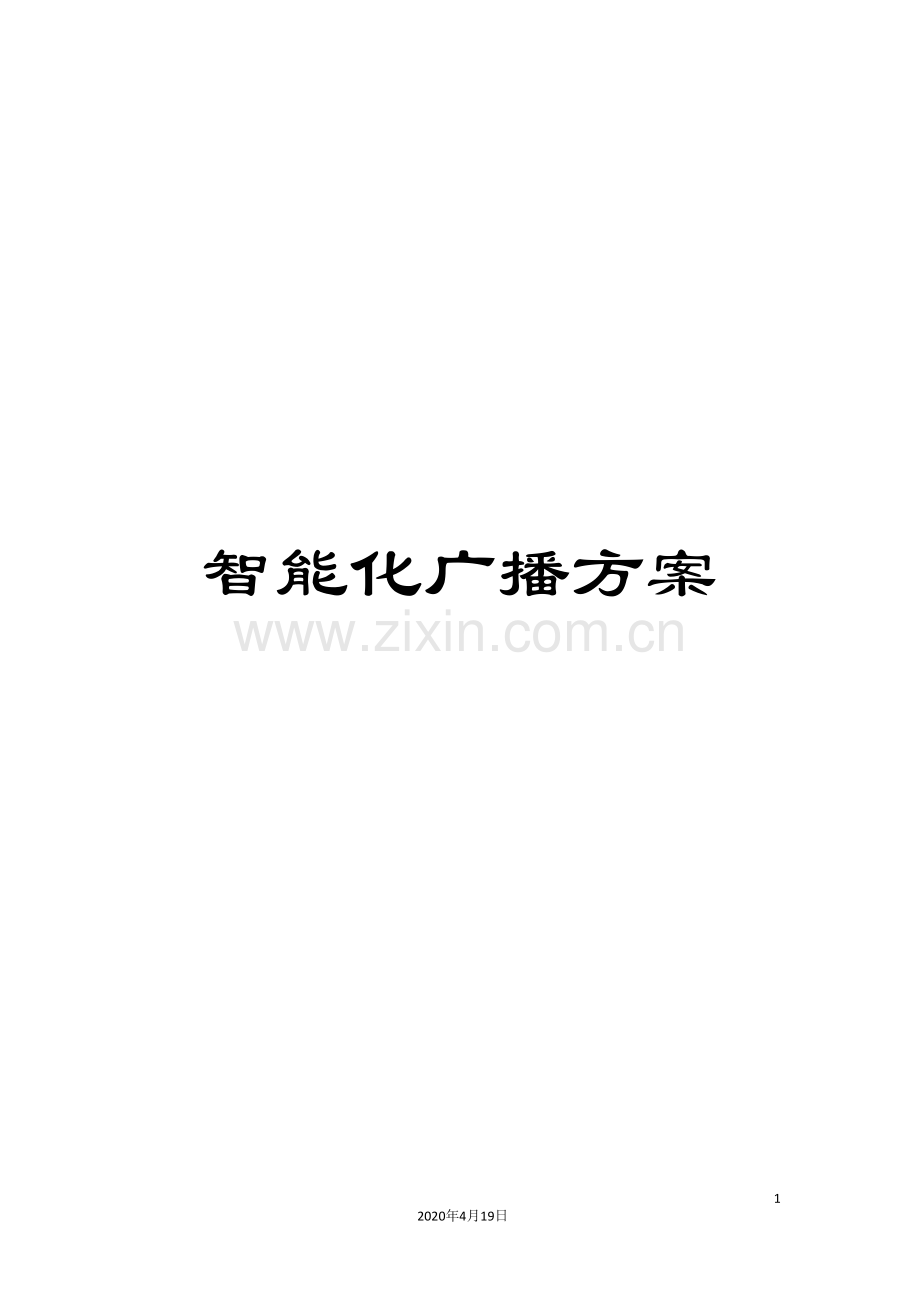

智能化广播方案.doc

智能化广播方案

55
2020年4月19日
文档仅供参考，不当之处，请联系改正。

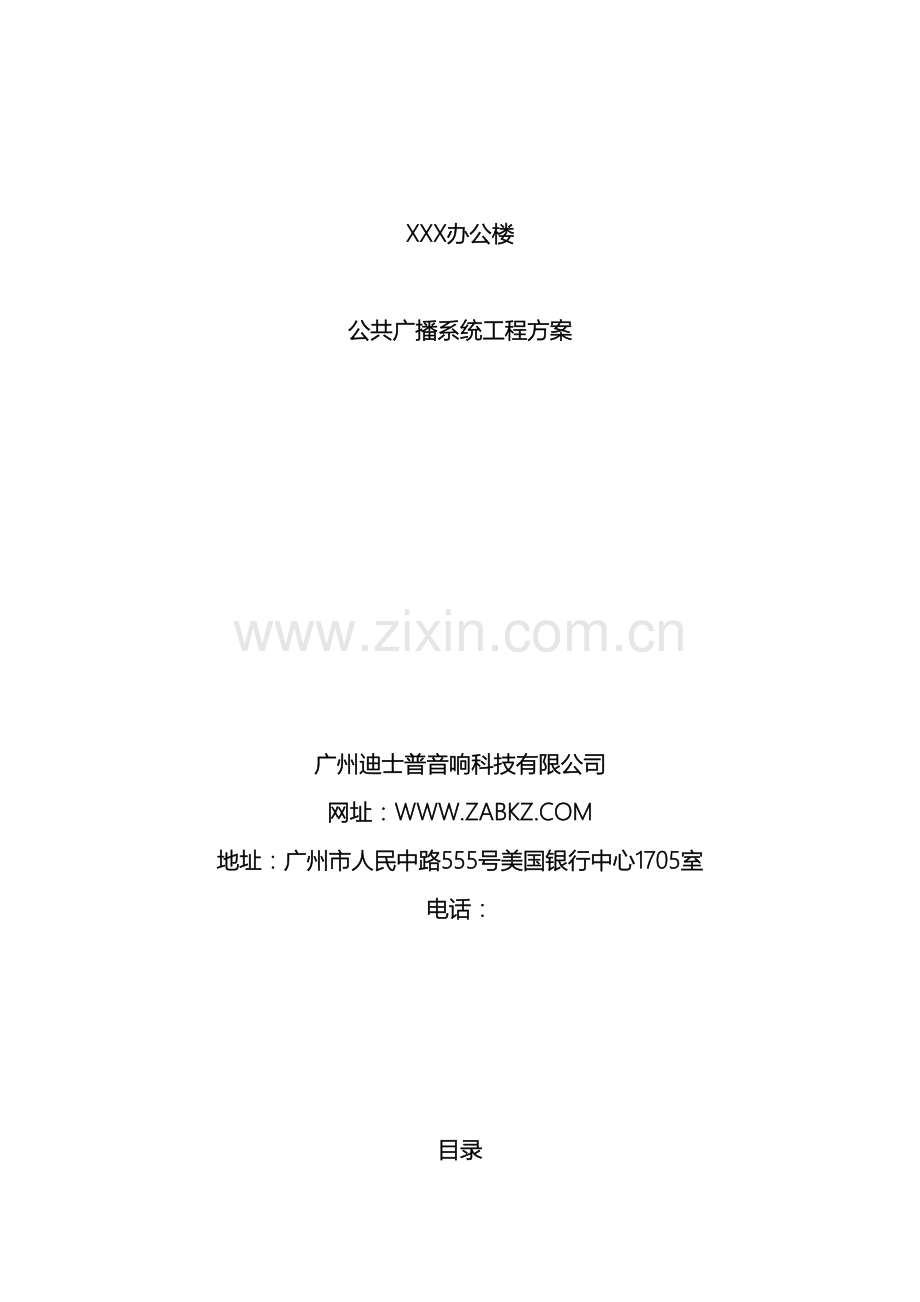

XXX办公楼

公共广播系统工程方案

广州迪士普音响科技有限公司
网址：WWW.ZABKZ.COM
地址：广州市人民中路555号美国银行中心1705室
电话：

目录

1. 概述 3
2. 设计方案 4
2.1设计宗旨（指导思想、创新特点） 4
2.1.1先进性和可扩展性 4
2.1.2科学性和规范性 4
2.1.3安全性和可靠性 5
2.2实施目标 5
2.2.1系统分析 5
2.2.2设备选型 6
2.3设计思路 7
2.3.1音源 7
2.3.2办公楼广播系统扬声器 7
2.3.3办公楼广播系统的线路 8
2.3.4紧急广播 8
2.4方案设计 8
2.5设备清单（详见附表）与说明 10
3. 产品功能参数说明 10
4. 系统图（见付图） 17
5. 安装要点及调试 17
6. 安装工程的系统测试 18
7. 产品品牌简介 20
7.1. ABK（欧比克）公共广播品牌综合状况 20
7.2. 选择ABK公共广播的十大理由 20
理由1：突出的品牌效应 20
理由2：卓越的性价比——国际品牌，本土价位 22
理由3：领先的设计理念 23
理由4：完整的产品链条 23
理由5：尖端的独创产品 23
理由6：成熟的制造工艺 23
理由7：全面的质量保证：各项认证，领先同行 24
理由8：强力的技术支持 24
理由9：无忧的售后服务 24
理由10：遍地的成功案例 24
8. 产品资格证明文件 26
8.1. 各类认证证书 26
1. 概述
近年来，随着二十一世纪的到来和迈向智能化管理的蓬勃发展，许多新式的建筑都率先采用了智能化管理系统。可是智能化公共消防广播系统极为鲜见，针对这个情况美国DSP/SAC（迪士普/思雅克）公司在多年的深入研究和技术发展下，成功地开发出AXT智能化多媒体公共消防广播中心，该系统操作简单，全智能化的电脑运作令整个系统更安全及高效快捷。中心采用世界先进的电路技术及高科技的系统设计，把背景音乐广播、业务性广播及消防紧急广播集为一体，实现全自动切换。本系统由主干设备和多种可选择的模块部件所组成，拥有广泛实用的功能和灵活机动的配置。凭着对广大用户需求的深刻了解、精益求精的设计、稳定可靠的质量和合情合理的价格，展现出一个高性价比的、值得信赖的产品。
我们在设计办公楼公共广播系统的时候，充分体现可靠、稳定、先进的构思。对办公楼公共广播系统的功能要求和技术指标经过分析计算，我们承诺将按标准实现办公楼的要求,更是把系统的可靠性放在第一位。同时考虑到以后系统的升级，在设计是保留了很好的扩展性以适应以后公共广播的发展需求。
我们将承诺对所用公共广播产品的质量和产品服务等做到全方位的保障，以保证办公楼平时的正常工作和紧急时的报警疏导作用。同时对该系统提供自完工后三年的免费保修和终生维护。

2. 设计方案
2.1设计宗旨（指导思想、创新特点）
严格按照中华人民共和国《公共广播系统工程技术规范》GB50526- 作为设计依据，结合贵方的需求，用最佳设计方案体现最高的性能价格比，使系统的功能和指标达到国内同类型系统的先进行列，是我们的总体设计思想。具体体现在以下几个方面：
2.1.1先进性和可扩展性
现代信息技术的发展，新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新数字技术，以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展，故必须充分考虑今后的发展需要，设计方案必须具备前瞻性和可扩展性。这种可扩展性不但充分保护了甲方的投资，而且具有较高的综合性能价格比。本设计对此均作了充分考虑，预埋了必要的管线，预留了各种接口，极便于系统的扩展和升级。
2.1.2科学性和规范性
公共广播系统与一般音响系统不同，是一个先进复杂的综合性系统工程，必须从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供甲方存档。特别作为政府拨款项目，必须确保整个工程经得起各方面的和较长时间的严格考验。
执行的主要规范内容包括：
u 《公共广播系统工程技术规范》GB50526-
u 《传声器的主要性能测量方法》GB9396-88
u 《火灾自动报警系统设计规范（摘录）》GB50116-98
u 《民用建筑电缆电视系统工程技术规范》GB50198-94
u 《民用建筑电气设计规范》GJG/T16-92
u 《智能建筑设计标准》GB/T50314-
u 《厅堂扩声特性测量方法》GB/T4959－95
u 《DSPPA/ST 001- 迪士普公共广播系统工程手册》
u 《电子产品现场工作可靠性、有效性和维修性数据收集指南》
u 《电子产品运输包装总技术条件》 SJ3212-89
u 《视听视频和电视设备及维护与操作安全要求》 GB12641-90
u 《系统接地的型式及安全技术要求》 GB14050-93
u 《声学名词术语》 GB－3947
u 《厅堂扩声系统声学特性指标》GYJ125－86
u 《厅堂扩声系统设备互联的优选电气配接值》SJ2112-82
u 《语言清晰度指数的计算方法》GB/T15485

2.1.3安全性和可靠性
公共广播系统的建设，直接影响着用户的使用效果、外部形象及投资回报，因此系统设计必须安全、可靠，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面，都必满足可靠性的要求。特别重要的一点是本方案选用的所有主要关键设备，均取得该设备的生产厂家或代理商的授权证书，并承诺在工程设备的提供、技术支援及售后服务等方面给予全力支持。
2.2实施目标
2.2.1系统分析
办公楼公共广播音响系统的功能主要是以公共区域广播为主，主机房位于办公楼消防指挥中心。
主要功能包括：
l 信息宣传和业务广播；
l 播送背景音乐和插播公共寻呼；
l 定时播放固定的广播节目、音乐电铃等；
l 火灾事故和突发性事件的紧急广播；
l 能够在不同的区域播放不同的音乐；
技术性能的主要要求：
l 扬声器在播放背景音乐时，能产生轻松、舒适的效果；在紧急广播时，音量大，声音洪亮、清晰；
l 当扬声器的线路短路时，系统自动切断扬声器与功放的连接，同时产生报警；自动切换到备用功放。
l 优先级别：消防广播为一级；业务广播为二级；背景音乐为三级；
l 音源：CD，FM/AM、卡座、话筒及其它接入；
l 广播的基本技术要求：达到广电总局规定的乙级标准，即
频率响应：80-15000（Hz），±3dB
信噪比：〉=60DB
总谐波失真：〈=5.1%
l 电脑音乐播放系统：定时播放音乐等，开关机等。
2.2.2设备选型
AXT智能广播系统用于整个办公楼的公共区域，平时各区域选择不播放不同节目，可在公共区域播放背景音乐，自动循环播放，播放通知和介绍及注意事项等,也可作为消防报警，自动切换紧急广播，兼作紧急事故广播使用指挥疏散。紧急广播、业务性广播、背景广播三项合一。
采用AXT智能化多媒体中心的主机集成度很高，包容了常规系列中的分区、定时、告警、强插、寻呼、电话、监听、语音文件固化、CD播放等功能。友好的人机界面，醒目友好的大幅显示屏幕，简单易用的触摸屏（或手写板）操控，使用极其方便。强大的数码广播矩阵，4～17个音频输入通道，4～64个分区输出通道可自由分配。并支持远程呼叫站的接入，可经过1～4个远程控制器进行遥控分区寻呼，可在1公里以内的地点直接进行分区话筒广播，功能强大。其绿色的操作系统，可对主机及外围设备编程定时，自动节能运行，完全符合二十一世纪的环保意识。
AXT广播主机除内置一个CD播放器外，还有一个内置的容量极大的ABK独家电声广播节目音源，可支持一个星期连续不断的、不重复的背景音乐广播，而不必依赖外接的音源设备。在其面向中国大陆的版本中，不乏适合中国国情的专用节目源，如：中华人民共和国国歌、体操类、礼仪类、正点钟声和各种灾害性警报警笛等，还能够经过网络以及USB接口由用户自己拷贝灌录其它音乐或语音节目。这点对选择多种音乐播放的应用极为方便，所有音乐和语音节目都能够在无人值守的条件下，由AXT自动定时播放向各个分区输出语音信号和音乐。一般的广播系统是不能完成多个分区寻呼，如需要完成多方分区寻呼，则应用比较先进的智能化公共广播系统。满足办公楼的需求及设计院的设计要求，结合广播系统布线，对于广播设备我们使用业界的主流新产品，ABK（欧比克）自动化公共广播系统，系统在AXT智能控制中心的管理下运行。AXT是当前国际上功能最强大、集成度最高的公共广播控制中心之一。同其它国际品牌不同，AXT把公共广播系统中除功放以外的几乎所有功能环节乃至主要的音源都虚拟在控制中心内部，这就使得系统的结构变得非常简洁和轻巧。操作界面为汉化屏幕，非常直观、简便，能够接入局域网在局域网内的任意电脑上实现远程操作，无须在机房操作，简洁，方便。
为了便于管理和分散功率放大器的功率负担，公共广播系统内划分为若干个广播区，各区能够独立运行，也能够统一运行。 系统的远程分区寻呼环节利于提高系统控制的灵活性。AXT原来能够不借助任何外设实现分区寻呼（选通任意广播分区发布语音信息而不影响其它广播分区照常运行），只须在触摸屏上操作。而远程分区寻呼器能够在案头（或工作台）上操作；而且该寻呼器还能够设置在机房之外远至1公里的地方（例如办公楼咨询台，消防指挥中心等）。AXT智能广播主机自备应急功能。当其内置主计算机万一死机时，能自动转入低姿态运行，这时AXT智能广播主机的优先输入模块、所有分区输出模块以及内置CD依然照常运转，在应急模式的支持下可保证背景音乐仍能不间断地播出；同时应急话筒和告警按钮仍可照常使用。

2.3设计思路
2.3.1音源
办公楼的广播信息源主要有三种：1、消防广播；2、公共信息业务广播；3、背景音乐、电台节目及内置铃声。它们之间优先权为1-2-3，即消防广播有最高的优先权。音源为：CD，卡座、话筒、电脑音源接入、消防紧急广播。

2.3.2办公楼广播系统扬声器
根据《公共广播系统工程技术规范》《厅堂扩声系统声学特性指标》《公共区域环境噪声规范》等规范的相关规定，并对现场环境噪声现场测试并做声场分析；结合我公司工程经验和办公楼的实际结构，对安装问题上，设计本方案在各公共区域采用吸顶天花喇叭,地下停车场采用壁挂音箱；这样既满足《规范》要求又使整个办公楼更显协调。
2.3.3办公楼广播系统的线路
对公共广播系统最重要的就是扬声器选择及广播电缆走向的问题。在扬声器连接上，我们设计是将所有同区的扬声器并在一起，以定压100V信号传输，以防止声音变型和损耗，在以后增加分区时只需要每个区加功放和扬声器即能够正常工作。
2.3.4紧急广播
紧急广播与火灾报警系统结合在一起作为一个独立的系统，方案将背景广播、业务广播和紧急广播三者集成在一起，组成通用性极强的公共广播系统。这样既能够节省投资，又能够使系统始终处于完好运行状态中。
本方案设计的办公楼广播系统中的消防联动功能具备以下功能：
优先广播的功能，发生火灾时，消防广播信号具有最高优先权，利用消防广播信号能够自动切断背景音响和寻呼找人等广播。
选区广播的功能，当办公楼的某区内部发生火灾时候，能够选择向整个办公楼报警或者只向火灾区和相邻区域广播，这样能够防止混乱。即选区广播。方案设计中选区广播有自动和人工两种，保证系统可靠的运行。
强制切换功能，在播放背景音乐时候各个扬声器的输入状态一般是不同的，有的处于小音量状态，有的处于关断状态，但在紧急广播时，各扬声器的输入状态都将转为最大音量状态，即经过控制指令进行音量强制切换。
2.4方案设计
现公共广播要覆盖的范围是整个办公楼，在此我们根据勘察现场及图纸，了解了各方面情况后，根据各区域的实际使用情况，将此系统设计成22个分区。
具体区域划分及喇叭分布情况见系统图和办公楼平面图：
2.4.1扬声器选择
喇叭的选择和布置主要是根据各区域所要求达到的最大声压级、声场的均匀度、传输频率特性、建筑空间的大小等因素决定。
根据《厅堂扩声系统声学特性指标》（GYJ25-86）和《民用建筑电气设计规范》（JGJ/T16-92）的技术标准，本系统按语言和音乐兼用扩声系统三级标准进行规划，具体指标如下：
公共广播系统电声性能指标
分
类
指
标
性
能

应备
声压级
声场
不均匀度
（室内）
漏出声
衰减
系统
设备
信噪比
扩声系统语言传输指数
传输频率特性
（室内）
一级业务广播系统
≥83 dB
≤10dB
≥15dB
≥70dB
≥0.55
图3.3.1-1
二级业务广播系统
≤12dB
≥12dB
≥65dB
≥0.45
图3.3.1-2
三级业务广播系统
－
－
—
≥0.40
图3.3.1-3
一级背景广播系统
≥80dB
≤10dB
≥15dB
≥70dB
－
图3.3.1-1
二级背景广播系统
≤12dB
≥12dB
≥65dB
－
图3.3.1-2
三级背景广播系统
－
－
－
－
－
一级紧急广播系统
≥86dB
－
≥15dB
≥70dB
≥0.55
－
二级紧急广播系统
－
≥12dB
≥65dB
≥0.45
－
三级紧急广播系统
－
－
－
≥0.40
－
注：紧急广播的应备声压级尚应符合本规范第3.2.5第2款的规定。

空场稳态准峰值总声压级≥85dB（在250~4000Hz内平均声压级）；
传输频率特性：250~4000Hz内允差+4~-10dB；
声场不均匀度≤10dB。
沿着单个喇叭投射方向垂直轴线的听音点声压级计算公式如下：
LP=L0+10lgPl-20lgr
以上式中：LP：听音点声压级（dB）；L0：喇叭声压级（dB SPL）；PL：声源的声压功率，即喇叭的额定功率（W）；喇叭与听音点的垂直距离

按办公楼要求以及《厅堂扩声系统声学特性指标》的设计规范在办公楼公共走道均采用天花吸顶扬声器，在地下停车场选用壁挂扬声器。依声压级计算公式，结合相关规定来配置扬声器的数量；具体区域划分及喇叭分布情况见系统图和平面图：

2.4.2 整套设备采用AXT智能化无人值守系统，定时自动播放背景音乐等AXT智能广播系统用于整个办公楼的公共区域，平时各区域选择不播放不同节目，可在公共区域播放背景音乐，自动循环播放，系统分为多个独立的广播区域，如不同功能区可同时播放不同的节目，这些节目既可根据预设的程序自动播发，又可随时进行人工干预。每个功能区可进行单独扩声广播，而同时控制室可直接对某一功能区强行插入讲话或寻呼而不影响其它地方的正常广播。该系统与消防控制中心连动，作为消防报警，自动切换紧急广播，并兼作紧急事故广播使用指挥疏散。整套广播系统满足公共广播国家标准的背景音乐一级标准，紧急广播一级标准设计要求 。
2.4.3由于公共广播使用于整个办公楼，传输距离越远，则传输损耗越大，音频功率信号一般须用大截面的音箱线传输。但公共广播系统的音频功率信号是用高压传输的，因此只须采用1.5~2.0平方毫米多股铜芯平衡线即可。但应穿铁管或阻燃PVC套管敷设，同时应注意各接口的阻燃封闭。
在扬声器选定后，合理选用功率放大器也极为重要。选用ZABKZ广播功放，该功放输出有70V、100V输出可供选择，输出适用用与二、三、四线制输出方式。定压式功率放大器与负载的配合，由于定压广播系统传输距离较长，考虑到线路的损耗和可靠性，实际使用中功率放大器配备都应留有一定富裕度，一般情况下为了简便，常按P＞1.5P0（P＝功率放大器输出功率、P0＝扬声器负载的总功率）进行配置，而且在主功放发生故障时自动检测并切换到备用功放，以保证系统的工作可靠。
最后应注意广播主控室的电源供给要求，公共广播系统与消防中心共用一路独立的交流电源，并有足够的电量供应。公共广播系统如果不用独立的供电线路，容易受到照明及其它动力设备换路干扰。广播室所有的器材都应装配在标准的机柜上，而且设置工作接地和保护接地装置。
2.5设备清单（详见附表）与说明
3. 产品功能参数说明
AXT 7702智能化主机

简单易用的触摸屏（或轨迹球）操作
4~17个音频输入通道，4~64个分区输出通道，可经过1—4个远程寻呼器进行异地分区寻呼。
内置丰富的ABK独家数码电声节目源。能定时地播放，如：国歌类、操类、礼仪类及正点钟声和各类灾害报警的广播等。
可编程的消防接口，能自动强行插入灾害性广播
备有市话接口，自动接驳来电。便于电话会议或电话遥控。
主机可自行经过话筒或CD机进行录音编制节目

AXT 1822普通模块

LINE1：本模块的第1通道线路输入口，输入灵敏度为250mV；
MIC1 ：本模块的第1通道话筒输入口,输入灵敏度为3mV；
LINE2、LINE3、LINE4和MIC2、MIC3、MIC4分别为本模块的第2、3、4通道线路输入口和话筒输入口，输入灵敏度与第1通道相同。
普通输入模块的四个通道输入信号各自独立处理，作为四个独立的音源进入系统，它们与屏幕主界面上的“1、2、3、4”号音源相对应（默认值）。

AXT 1864 分区模块

CH-1、CH-2、CH-3、CH-4：分别为本模块的第1、2、3、4分区输出口，
标称输出电平为1V（0dBV）。
当系统只有1件输出模块时，它们与屏幕主界面上的“1、2、3、4”号分区相对应（默认值）。用户系统如果多于四个分区，则须使用多件分区输出模块，每增加四个分区须增加1件分区输出模块。每件输出模块所对应的分区号，由经销商对模块进行硬件设置来确定。最多可设置64个分区，共需16件分区输出模块。

AXT 1826远程寻呼模块

本模块为遥控分区寻呼接口，须外接遥控分区寻呼终端。
9针D型接口（Remote Call）用于与 遥控分区寻呼终端 连接。连线电缆为MRS-8，距离最长为1千米。
每件遥控寻呼模块只可转接一个遥控分区寻呼终端。系统最多可使用4个遥控分区寻呼终端，每个终端均应配置一件遥控寻呼模块。4个终端对分区占用有不同的优先权，由用户对遥控寻呼模块进行硬件设置来确定。

AXT 1880警报输入模块

1 2 3 4 5 6 7 8 9 10 11 12 13
14 15 ,16 ,17 18 19 ,20 21, 22 23 ,24 ,25
本模块为广播系统与消防中心的接口。25针D型接口（EMC Input Individual）应连接到消防中心，每个接口可接收16路警报信号。
接口的各引脚功能如下：
第1-16脚： 热端，分别对应于本模块警报输入的第1-16路控制信号；
第17-25脚：冷端（公共端），警报信号的“地”。
如果警报信号不止16路，则需要使用多件警报输入模块。最多可使用4件警报输入模块，接收消防中心的64路警报信号。各模块的序号由经销商对模块进行硬件设置来确定。
AXT 1832警报输出模块

1 2 3 4 5 6 7 8 9 10 11 12 13
14 15 ,16 ,17 18 19 ,20 21, 22 23 ,24 ,25
本模块用于激活警报区以及寻呼、电话强插区的设备（当前它们可能处于关闭状态），以便强行插入紧急广播。25针D型接口（EMC Out/Individual）为分区强插激活信号输出口，其中第1-16脚对应于本模块的第1-16分区的热端，第17-25脚为冷端（公共端）。强插时输出短路控制信号，每路的短路控制能力为100V/1A。在典型情况下，这些引脚应分别与三线制分区功放的警报（ALARM）连接口相连接。
6.3mm二芯插口（EMC Out/General）亦输出强插（短路）控制信号。当本模块的任何一路
输出强插信号时，这个口都会有警报信号输出（备用），其驱动能力也为100V/1A。
一般来讲，系统中的 强插控制模块 的选配数量应同 警报输入模块 的数量相等，其序号也是由经销商进行硬件设置来确定。

AXT 1818监听模块

本模块用于监听本系统的各个环节，具体的监听点由值班员在屏幕主界面上操作。但当有警报、电话或寻呼信号时则会自动按优先顺序强切到监听这些紧急信号。紧急信号的优先顺序为：警报—寻呼—电话。

PA2176 CD播放器

CD播放功能。
高亮度动态VFD显示，清晰醒目。
具有曲目直选功能。
具有通电后自动播放功能。
具有远程控制功能，能够实现定时播放。

PA2177R调谐器

微电脑控制，数字调谐系统。
全轻触按键控制，VFD显示。
AM/FM 各20个电台存储功能。
具有自动搜索存储电台功能。
具有音频信号电平指示。
具有断电记忆功能。

PA2183M 十路监听器

10通道输入，任意选通
内置音量可调的监听喇叭
每路监听音量电平指示一目了然
AXT7601 远程寻呼话筒

最多可控制100个分区
遥控距离可达一公里
自带1只话筒，外加1个线路输入口，音量可调
内置两种实用钟声
具有线路输入默音的功能
电平指示，占线指示

PA2190S电源时序器

按顺序开启或关闭16路受控设备的电源
能够经过定时器自动控制或人工控制
插座总容量达4.5KVA

PA6002 纯后级定压功放（1000W）

★100V, 70V 定压输出和4Ω定阻输出（平衡，不接地）。 额定输出1000W。
★5 单位LED 显示器，作状态显示。
★6.35mm 插口和 XLR 插口供方便地实现环接。
★输出短路保护并示警。
★输入灵敏度 1v
★信噪比 >95.4dB
★频响 50HZ-15KHZ±3dB
★输出方式 70V, 100V or 4-16Ω
★谐波失真 <0.3%
★(H×W×L) 尺寸 88×482×430mm 130×482×430mm； 净重 34.5Kg
WA111 天花扬声器

工作电压70/100V，功率1.5-10W（多个配接端子），适应不同场合；
最大声压级 97±2dB，有效频率范围100Hz - 16kHz;
重0.9 kg，强力活动夹设计，安装方便；
优质钢材冲压成型，经久耐用，不变形；
扬声器悬边阻尼处理，寿命长，灵敏度高（91±2dB），声音清晰、明亮。

WL351 壁挂喇叭

工作电压70/100V，功率1.5~10W（多个配接端子），适应不同场合；
最大声压级达100±2dB，有效频率范围宽达160Hz ~ 18kHz;
重1.2kg，自备悬挂孔，安装方便；
优质工程塑料注塑成型，经久耐用，不变形，不褪色；
扬声器悬边阻尼处理，寿命长，灵敏度高（达92±2dB）， 声音清晰、明亮。

WS677 石头草地音箱

★ 石头外观逼真设计，适用学校、公园、广场草地等场合；
★ 重约6.5kg,优质树脂制成，机械强度高，不变形，不褪色；
★ 多个功率配接端子，额定功率15W，功率8～30W，接线灵活，适应不同场合；
★ 工作电压70V/100V，灵敏度87±2dB,最大声压级100±2dB(1m/1w),
有效频率宽达90HZ～14.5HZ。
★ 选用防水同轴单元，寿命长，声音清晰、柔和、亮丽。
GA39U 1.8米机柜

★ 标准化模式，以满足各种需求；
★ 采用高强度钢制可拆装式机柜，最大承载
★ 重量达500公斤；
★ 机柜内设计4条可调节铝型材槽轨；
★ 底座可着地或安装活动脚轮；
★ 装配简单，方便搬运。
★ 底座、支架、顶盖和两个侧板；
★ 四条可调节铝合金槽轨；
★ 四个活动脚轮；
★ GA39U内配置30条可调横托、一块前板、一块后板；
★ 可调节横托条、前面板和托盘供另选购。
VC61F（6W） 音控器

★ 承载功率 6W
★ 可扩展功率30W/60W/120W/200W
★ 面板色 白/黄/绿/蓝
★ 尺寸 （L*W*H）85*85*60mm
4. 系统图（见付图）

5. 安装要点及调试
首先要对图纸进行审核，选出最佳敷线方式，建筑物内主干线应采用不小于2.5平方毫米的多股铜芯平衡线，而支线则采用不小于1. 0平方毫米的多股铜芯平衡线。不同分区的导线采用不同颜色进行区别，尽量采取穿管入墙处理，主干与分支线的接点应设接线盒。同一分区的扬声器采取并联的连接方法，象接电灯一样。建筑物外如道路，操场，绿化带等地方最好采用4平方多股铜芯平衡线，因为线路距离比室内远很多，因此要防止线路衰减，埋设路由应穿铁管进行保护和屏蔽，尽量减少与其它管路的交叉跨越。敷线完成后还要对线路进行检测，如用万能表或摇表进行短路、开路检测，以确定线路输送正常。
其次在机房安装时要注意机与机之间线材的准备，如莲花对莲花的音频信号过机线，莲花对6.3插头的信号线，两端是25针D型插头的数据连接线。还要注意数据线的接法，一般是1到10是十分区线的热端，而11到25则是并在一起的公共线。如果选用到远程寻呼话筒时，要准备两端是9针D型插头的数据连接线，距离应在1公里范围以内，一般采用8芯网络双绞线，最好带屏蔽，接法是1对1接，第7针留空。因为这些过机线在设备里都没有附带。
最后安装完成后开始对各分区进行广播测试。应安排一个人在机房里控制设备，另一个人在各场地里检查所有分区里的扬声器广播情况，如有没有不响，或者有没有短路、失真等现象。两人最好用对讲机对话，这样能够在第一时间知道各区的广播情况。如果需要定时广播等功能，首先要编好整个时间表，再一次性编程到AXT智能广播主机里，并保存起来。经过全面的调试成功后就可通知甲方验收了。
5.1机房设计要求
有关公共广播控制机房的布置规范内容：
1) 控制机房、操作台柜的安装施工将按照《电气装置安装工程低压电器施工及验收规范》GB50254-96进行施工。
2) 系统控制室正面有带活窗扇的观察窗，配合监听系统，保证操作人员有良好的视野和便利的操控。
3) 控制室地面铺设防静电架空活动地板，所有管线和电缆均在桥架敷设，并设有检修盖以方便维修。
4) 控制室设计有独立的通风空调系统，保证设备长期处于稳定可靠的最佳工作状态。控制室设计灯光照明符合国家有关规范要求。
5) 所有的连接结构件、讯号电缆、扬声器电缆均采用国际或国内名牌产品，以保证信号的质量和可靠性。所有器材的联接电缆线采用分色方法，以方便使用者识别。
6) 控制配电规范我们将严格按照《通用用电设备配电设计规范》GB50055-93或《民用建筑电气设计规范》 JGJ/T16-92中第17.5和17.6条款的有关规定进行配电。
7) 电源经过隔离变压器后送至公广系统控制室，独立二次电源供电，经过稳压滤波处理以减少电源杂讯干扰，接地内阻小于1欧姆。
8) 系统电源必须采用独立的接地系统，标准按照国家有关“低压配电装置安装规范”实施。
6. 安装工程的系统测试
测试包括全面运行与本工程有关的所有设备，包括她们是否有关法律法规和有关部门的要求。承包商向业主提供所建议的测试日程，并接受对该日程的认可。
承包商提供全套测试表格和文本。
承包商认为设备运行良好后，即通知工程监理和业主。
在接到承包商通知，所有设备及系统均已经执行测试并符合合同规定的技术规格的所有要求，由工程监理首先检查所有记录的结果，然后进行交工试运行。
承包商提供人员和设备，协助工程监理执行其必要的测试。
如在交工试运行过程中，设备未达到合同规定的技术规格的性能要求或不能正常工作，承包商将按工程监理的要求重复任何一个或全部测试。
所有使用的测试规程及工程测试及现场测试结果，承包商以书面报告形式提交。
所有测试结果的记录，在实际竣工前提交工程监理。
通电测试前的检查：
A.相对湿度；
B.电源电压：交流220伏+/-5%；
C.对所有连接的缆线进行连续性和短路测试；
D.检查缆线的施工工艺是否正确；
E.各器材设备连接是否正确；
综合性校验测试：
A.检查系统中各设备的连接状态是否正确，如有错误，立即进行改正；
B.检查系统中各设备的工作状态是否正确；

7. 产品品牌简介
7.1. ABK（欧比克）公共广播品牌综合状况
Ø 国内生产商：广州市迪士普音响科技有限公司
Ø 国内推广中心：广州市声雅音响器材有限公司
Ø 进入国内市场时间：1991年
Ø 重点产品：背景广播、校园广播、消防广播
Ø 行业地位：据知名网站“千家网”排名，国内第一，世界第二
Ø 国内发展状况：营销服务网点200多家，遍及各省大中城市
Ø 国际化程度：在世界近30个国家有营销服务网点
7.2. 选择ABK公共广播的十大理由
理由1：突出的品牌效应
作为“中国公共广播国家标准”的制定单位、 北京奥运会和 上海世博会广播赞助商和奥运场馆广播设备中标企业，ABK（欧比克）一直致力于高质素公共广播，ABK品牌和技术出自世界知名的SAC公司，广泛运用于各类大厦、用户、商场、公园、体育场等公共设施，以其完善的功能、完美的品质赢得用户的一致赞誉。ABK（欧比克）快速实现研发和生产本土化。国际化的管理结合本土化的成本，使ABK（欧比克）公共广播具有无可比拟的高性价比。
完善的功能设置
　　支持扩展消防、灾害性紧急广播及自动激活邻区的功能；自动激活固化录音和电子警笛；一星期每天多点可编程节目定时广播和背景音乐；自动化电话接口及支持电话会议；关键部件采用CPU微电脑芯片控制；可编程定时器采用数字化显示操作；自动发布多种定时钟声；完善的功率放大器自动保护功能；分区寻呼与分区控制；可选配的专用应急电源；室外广播及草地广播；简繁组合，任君选择。
可靠的质量保证
　　ABK（欧比克）高素质公共广播严格按照ISO9001质量保证体系要求研发生产，产品经过了CE（欧洲）认证、3C认证、防水认证。国际化的质保体系和产品认证，保证了ABK给用户奉献的都是精品。

行业领先的“波峰焊”设备
世界领先的公共广播研究开发生产基地——迪士普科技园

行业领先的“无尘贴片车间”
冷
热
试
验
机
防
腐
试
验
机
振
动
试
验
机
金
属
分
析
仪

理由2：卓越的性价比——国际品牌，本土价位
Ø 品牌和技术源于美国，早在上世纪90年代初登陆中国大陆，致力于汉化、本土化、中国市场化，成为最先经过大陆市场各项认证的国际品牌。
Ø 国际化的管理，本土化的经营。和其它国际品牌相比具有更高的性价比与适应性。
Ø 综合竞争力领先于同行。
理由3：领先的设计理念
Ø 专心专业
——全心全意，ABK专业研发生产公共广播。
Ø 思路源于市场，但超前于市场
——产品总是引导潮流：从经典产品系列，到AXT智能化、网络化可寻址产品。
Ø 灵活配置，各取所需。
——小到几千，大到百万，总有一种系统为您准备。
Ø 产品体系完善，满足不同需求。
——选择ABK，就拥有了公共广播全套解决方案。
理由4：完整的产品链条
Ø 四大系列，200个品种，近350个型号。顾客想到的，甚至想不到的，ABK都会有。
Ø 产品线宽度：音源，功放，周边设备，扬声器，一体化广播设备/ALL IN ONE，智能化广播中心，网络化广播中心，可寻址广播中心，数字对讲系统。涵盖公共广播全系列产品，提供全套配置。
Ø 产品线深度：每种产品类别，提供多种选择。如：音源包括CD、卡座、收音、固化数码音源等等；广播功放30多个型号，从30瓦到 瓦；周边设备3大系列，20多个品种，60多个型号，含盖矩阵分区、报警、电话转接、主备切换、程序定时、时序、避雷……等功能；广播扬声器多达100余种，从经典到豪华，从室内到全天候，从写字楼到园林草地，应有尽有。
理由5：尖端的独创产品
Ø AXT智能化广播中心
——虚拟集成 智能控制 引领潮流
Ø AXT网络化广播中心
——网络连通 双向互动 世界领先
Ø PA可寻址广播中心
——灵活控制 总线传输 编码分割
理由6：成熟的制造工艺
Ø 外观标准
——从开发立项、开发输出、样品成形，都经过各级技术人员、营销人员、顾客代表，甚至是公司文员的评判认可，才能投入量产。
Ø 内在工艺
——十年的工艺技术积累，以人为本的企业文化，员工主动将品质细化到每个生产流程。
理由7：全面的质量保证：各项认证，领先同行
Ø 扬声器防水认证——全国同行唯一
Ø 3C国家强制性认证——全国同行最早，认证型号最全面
Ø ISO9001国际质量认证——同行最早
Ø 长城认证——同行最早
Ø S&S评测——五星级产品，公共广播唯一
Ø CE出口欧洲电工认证
理由8：强力的技术支持
Ø 来自美国SAC公司的技术支持
Ø 公共广播行业权威专家领衔的技术队伍
Ø 中国声频学会作为强力技术后盾
Ø 方案制作与投标支持：区域细分，随时提供
Ø 大型项目全力支持，深入参与
Ø 不断的技术培训：让外行成行家，让行家变专家。
理由9：无忧的售后服务
Ø 三包保证——符合条件的“一个月包退，一年包换，两年包修，终身维护”。
Ø 遍及全国的营销服务网络——营销网络精挑细选，到ABK授权经销商处采购，享受及时周到的服务。
Ø “代用”制度——机器故障，先提供“代用”设备，后组织维修。使用无忧。
Ø 严格的维修制度——
维修专责化：维修专职司机-维修管理专员-专职维修小组
时间规范化：机器设备3天修好，扬声器2天完成；每天收发一次．
Ø 召回制度——发现系统问题，整批召回。
理由10：遍地的成功案例
Ø 学校：中山大学，浙江大学，中南大学，四川大学，上海师范大学，胶州一中，扬州大学，上海知行二中，江南文理学院，江西南天学院，天津工程师范学院，广西医科大学，大同职业技术学院，西南财经大学，顺德一中，珠海一中，陕西科技大学西安校区
Ø 酒店：广州天河酒店，贺龙酒店，哈工大酒店，青岛颐中酒店
Ø 公园：广州白云山，深圳世界之窗，苏州桐泾公园，杭州天都城
Ø 广场：东莞厚街广场，襄樊诸葛亮广场，青岛人民广场，长沙五一广场
Ø 商场：广州天河城，南宁梦之岛，成都黄河商城，西安开元商城，广州正佳广场
Ø 步行街：广州北京路，桂林正阳路，上海南京路
Ø 酒店：广州华夏，南昌凯旋门，福建山水，青岛麒麟，徐州迎宾馆
Ø 小区：桂林溶湖，武汉高尔夫，沈阳黄河，温州新世纪
Ø 医院：广州中山医，福州总医院，长沙市中心医院，
