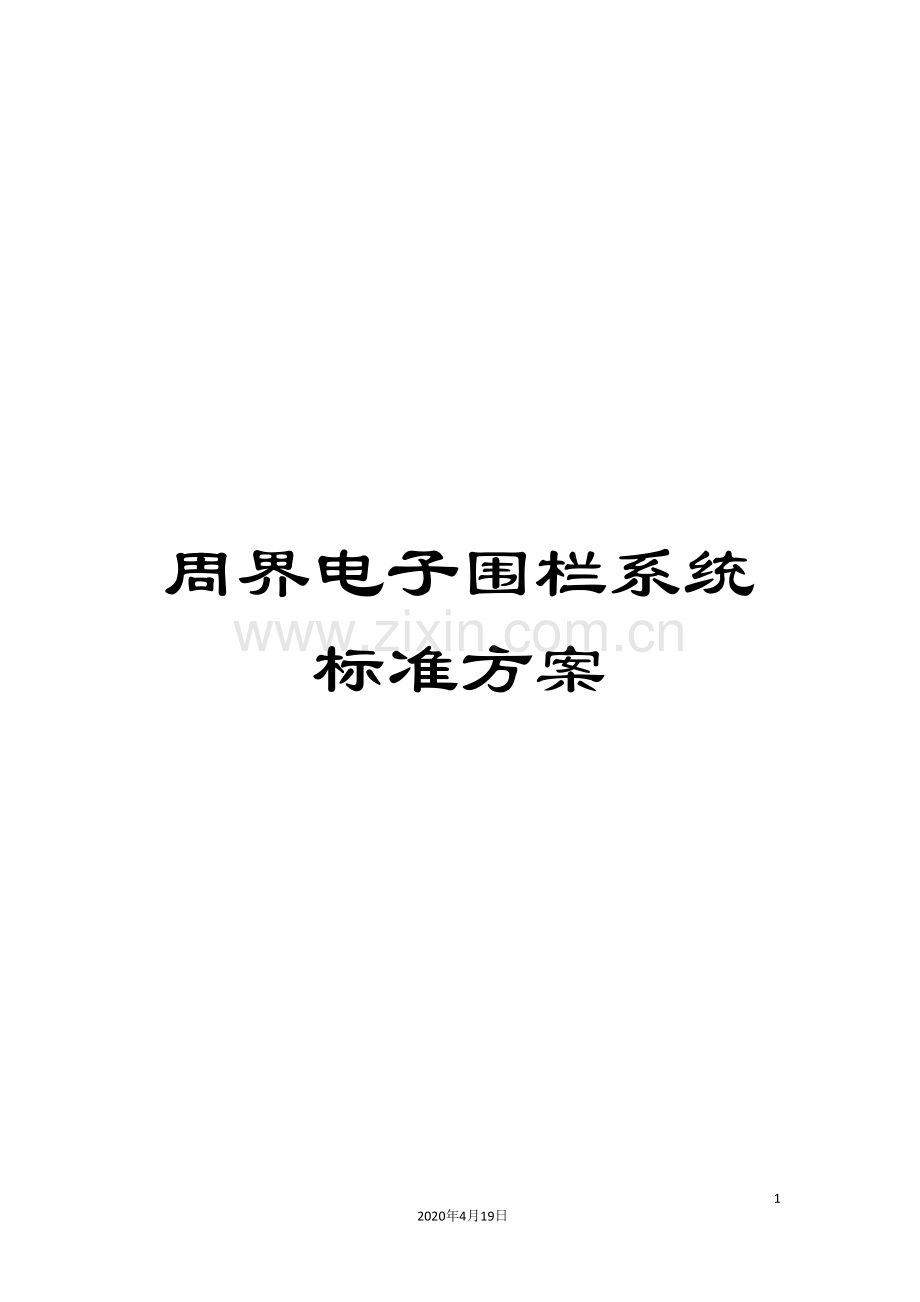

周界电子围栏系统标准方案.doc

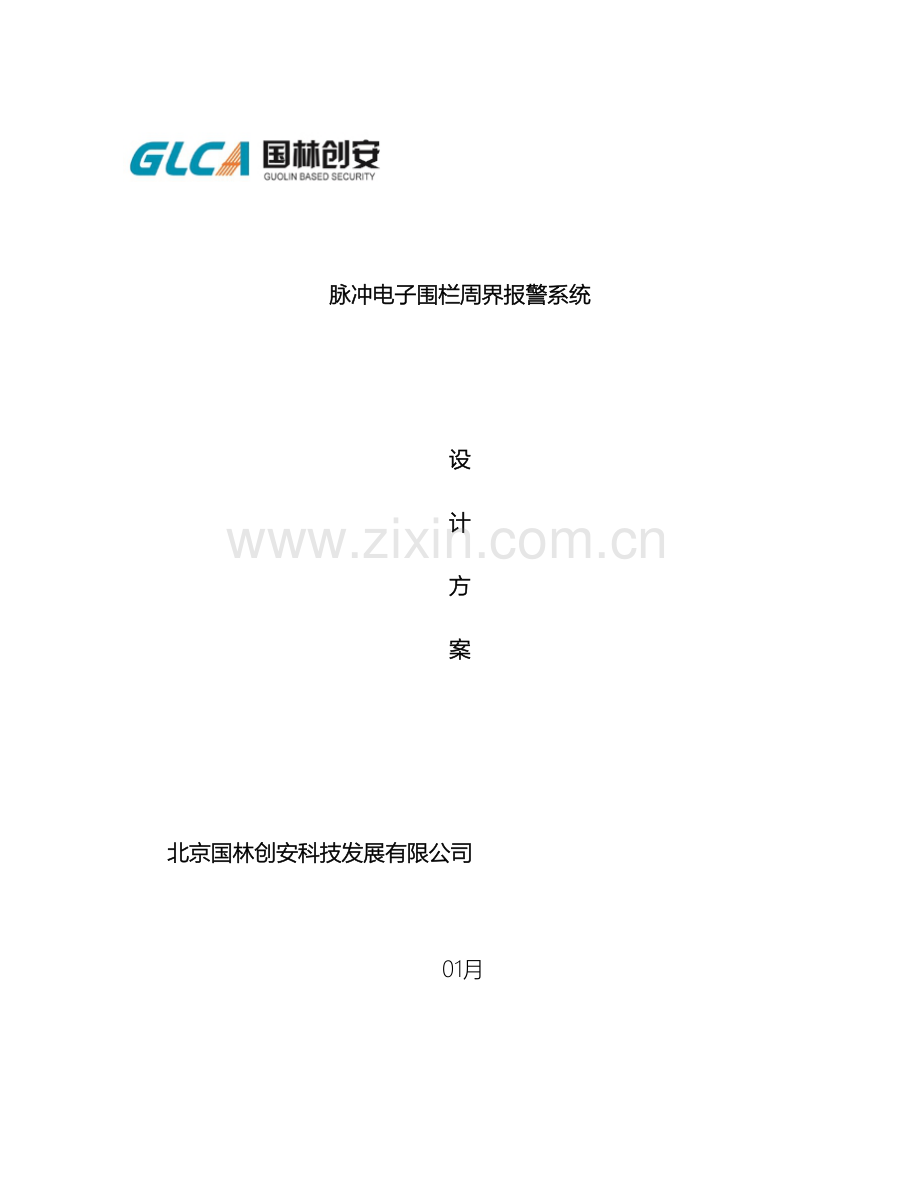

周界电子围栏系统标准方案162020年4月19日文档仅供参考，不当之处，请联系改正。脉冲电子围栏周界报警系统设计方案北京国林创安科技发展有限公司 01月 目 录一、国林创安电子围栏简述：2二、电子围栏安装效果图参考3三、电子围栏定位安装法的特点4四、电子围栏部件数量计算方法6五、系统组成7六、主要技术参数7七、电子围栏系统功能7八、 电子围栏附件8九、 部分工程业绩11一、 国林创安电子围栏简述： 本方案电子围栏采用4 线设计 主机国产，品牌国林创安； 工程结束后贰年内无偿提供维修配件（人为损坏及不可抗拒的自然因素除外），贰年后负责终生有偿提供给维修配件及维护； 有多个报警输出接口，有直流12伏输出，能够直接连声光报警器，增强威慑力 存储能量低于5J 公安部安全防范报警系统产品质量监督检验测试中心型式检测 容易实现多防区控制 电子围栏线位置不能被移动，始终保持标准间距，无盲区，入侵者无可乘之机 电子围栏高低压探测结合，对防范强行突破的入侵更有效 能够外接其它安防设备或现场报警 电子围栏与其它类似防盗系统的优势对比功能电子围栏红外对射传统高压电网振动电缆静电感应电缆威慑功能有无有无无阻挡功能有无有无无气候影响无有无无无报警功能有有无有有误报警率低高中中高可靠性高低差低低美观性好一般差差高防范强度高低高中低低综合成本较低（成本低，寿命长）中一般高中环境适用性好差差差差安全可用性高（对人体无伤害）高差低高系统可靠性高低差中低二、 电子围栏安装效果图参考 三、 电子围栏定位安装法的特点 不锈钢受力柱经过打眼套扣，固定终端绝缘子，穿过终端绝缘子的合金线位置固定，无法被移动，相邻两线之间始终保持标准间距，入侵者无法钻入； 刮强风时，围栏线与受力杆之间也没有摩擦，能够延长围栏线的使用寿命，降低维修率； 采用不锈钢受力柱，因有圆形的不锈钢装饰球，雨天时，雨水不会成股流下，数千用户实践证明，系统无误报； 围栏附件少，简捷方便，外形美观且安装速度快； 受力柱终端绝缘子高绝缘性、高强度、抗腐蚀。不锈钢受力柱电子围栏效果图不锈钢受力柱外径32内径30圆形/银色不锈钢管（含不锈钢装饰球）看起来高档美观合金线20号304标准 49股不锈钢合金线，承重力大大的增加了合金线位置合金线无法被移动，位置固定，相邻两线之间始终保持标准间距，入侵者无法钻入抵御强风的能力合金线与绝缘柱之间没有摩擦，能够延长合金线的使用寿命，降低维修率围栏附件围栏附件少，免去了所谓的承力杆，安装简便快捷金属螺栓型终端绝缘子2.0线专用，金属螺丝螺母式的链接头与不锈钢杆链接，牢固不易掉落，挂线部分是绝缘复合材料，耐化学腐蚀抗老化耐腐蚀 方案说明本方案根据现场实际情况设计，设计特点如下：a) 本方案符合市公安局技防办印发本市安防工程用高压电子脉冲式探测器基本技术要求b) 脉冲主机安装在室外，可选配适合的室外机箱用于防水和防尘。c) 每100-500米设置一个防区，便于警卫出警。d) 警示牌10米一块。e) 4道线，总高度80cm。f) 受力柱2050米一根。g) 报警传输采用总线控制，减少现场布线的烦恼。h) 电子围栏线比标准方案多5%，用于围栏跳线和拐角。i) 报价有效期3个月。四、 电子围栏部件数量计算方法部件名称描述定货基准数量脉冲主机产生低能量脉冲电压，巡检电子围栏/报警由设备特性和客户要求决定，一般由防区数量决定不锈钢受力柱受力柱提供电子围栏线张力在电子围栏始端或末端，在每个转角或直线每50米处，大门上要多加二根中间柱支撑电子围栏线间保持标准间距，避免相邻两线接触根据现场要求每36米（标准方案为5米）安装1根，周界长度除以线柱间距减去受力柱的数量就是中间柱的数量紧线器用于拉紧和连接电子围栏线（合金线）每根受力柱的每根电子围栏线需1个紧线器线夹用于固定/连接电子围栏线每根受力柱的每条电子围栏线需2个，另加跳线和连接电子围栏线时的数量合金线用来组成电子围栏的线(周界长度合金线数)(15)总数量高压绝缘线用于连接能量控制器和电子围栏标准方案为防区数量50米避雷器保护控制器一般每个防区配1套警示牌警示/告知入侵者每5-20米1块（标准方案10米1块）接地桩能量控制器和避雷器接地每防区1-3根固定件（定制）固定受力柱/中间柱到现有围墙/围栏/水泥地面数量同受力柱/中间柱数（直接用混凝土埋入地下或墙面时不需要固定件）五、 系统组成电子安全围栏周界报警系统由能量控制器（主机）、带脉冲高压的电子围栏、报警信号的传输和显示等三部分组成。主机产生脉冲高压供给电子围栏，探测入侵者，并能发出报警信号；电子围栏附件包括：受力柱、中间柱、合金线、绝缘子、紧线器、线夹、警示牌、固定件等。六、 主要技术参数系统主机GL-A601 供电电源： 防区探测器 AC220V/50Hz AC12V DC12V 30W ，液晶显示工作状态，可自行调节工作电压，可直接外界声光报警器2 输出特性：A1、B1、A2、B2为脉冲电压的输入输出口, 报警输出(DC12V/0.5A)用于12V小功率警灯警号和驱动12V继电器。3 脉冲幅度：低压1KV，高压5KV9KV4 脉冲持续时间：0.1S5 每个脉冲最大能量：5.0J（焦耳）6 使用环境：温度：-40+55 相对湿度：95%7 外形尺寸：320 240 1108 重量：防区控制键盘：0.5Kg 防区探测器：4Kg9 围栏部分技术参数项目技术质量要求中间柱9.5mm的中空玻璃纤维，复合材料密度为1.6-1.9克/立方厘米中间柱固定件镀锌万向型中间柱绝缘子镙栓型，容易分拆，安装。抗腐蚀，抗老化.-40度-120度不变形受力柱直径32mm，厚度1.5-2.0mm圆形不锈钢材质，防雨帽为60球形不锈钢受力柱固定件2-3mm热板，根据不同角度焊接，稳固不易变形。受力柱缘子套丝型：自带6螺纹，并有双螺母锁扣，可与受力柱直接进行固定，而且牢固、美观；紧线器一体型，环型均为工程抗老化材料合金线20号国标304不锈钢合金线。紧线器黑色绝缘抗氧化材料，小齿型合金线双绝缘，外层为黑色，纯铜内芯。警示牌压缩板型，带有警示标语角柱线夹银白色铝合金材质，双螺母，中有内槽，防锈，抗腐蚀七、 电子围栏系统功能威慑：触碰电子围栏时会触电的感觉，入侵者会错以为是“电网”，不敢继续攀爬；电子围栏上挂醒目的警示标志“警告 电子围栏”，令入侵者望而却步；本方案中，我们能够在明显位置安装高亮度频闪灯、高分贝警号和照明灯光增加威慑力；有居民的地方，声音报警器的响应时间能够调整； 阻挡功能：电子围栏的威慑作用其实就是阻挡入侵者，围栏本身又是有形的屏障，安装适当的位置、高度和角度，上端向外倾斜，一般很难翻越； 报警作用:系统主机每分钟对整个电子围栏巡检50次，当电子围栏的电子线断路或接地及相邻两线之间短路时，系统脉冲主机会发出报警信号。误报率极低，不受自然环境（如雾、雨、雪等）、地势及周界弯度的影响；八、 电子围栏附件1.受力杆(GL-AO3) 2.中间杆（GL-AO2） 3、终端绝缘子 (GL-AO5) 4、中间杆绝缘子(GL-AO4)5、合金线(GL-AO1)6.紧线器（GL-AO7）7.线连接器（GL-AO8）8.警示牌（GL-AO9）9、铜芯高压绝缘导线（GL-AO6）11、避雷器（GL-A13）12、(GL-A05)紧线型终端绝缘子13、(GL-A05)环型终端绝缘子 九、 部分工程业绩案例统计别墅区、住宅北京丽嘉花园别墅泰安富丽东方小区通州泰禾红御元别墅水岸家园小区顺义光翌厂区独立别墅北京财富公馆别墅区消防局家属楼企业、工厂中国华电曹妃甸重工装备有限公司唐山自来水厂新疆哈密变电站石家庄养牛场邯郸魏县养殖基地张家口厂区新矿炸药库宝钢集团河北宝钢制罐北方有限公司其它新疆和田监狱长汀火工库佳木斯劳教所新所
