机房设备调试手册.doc

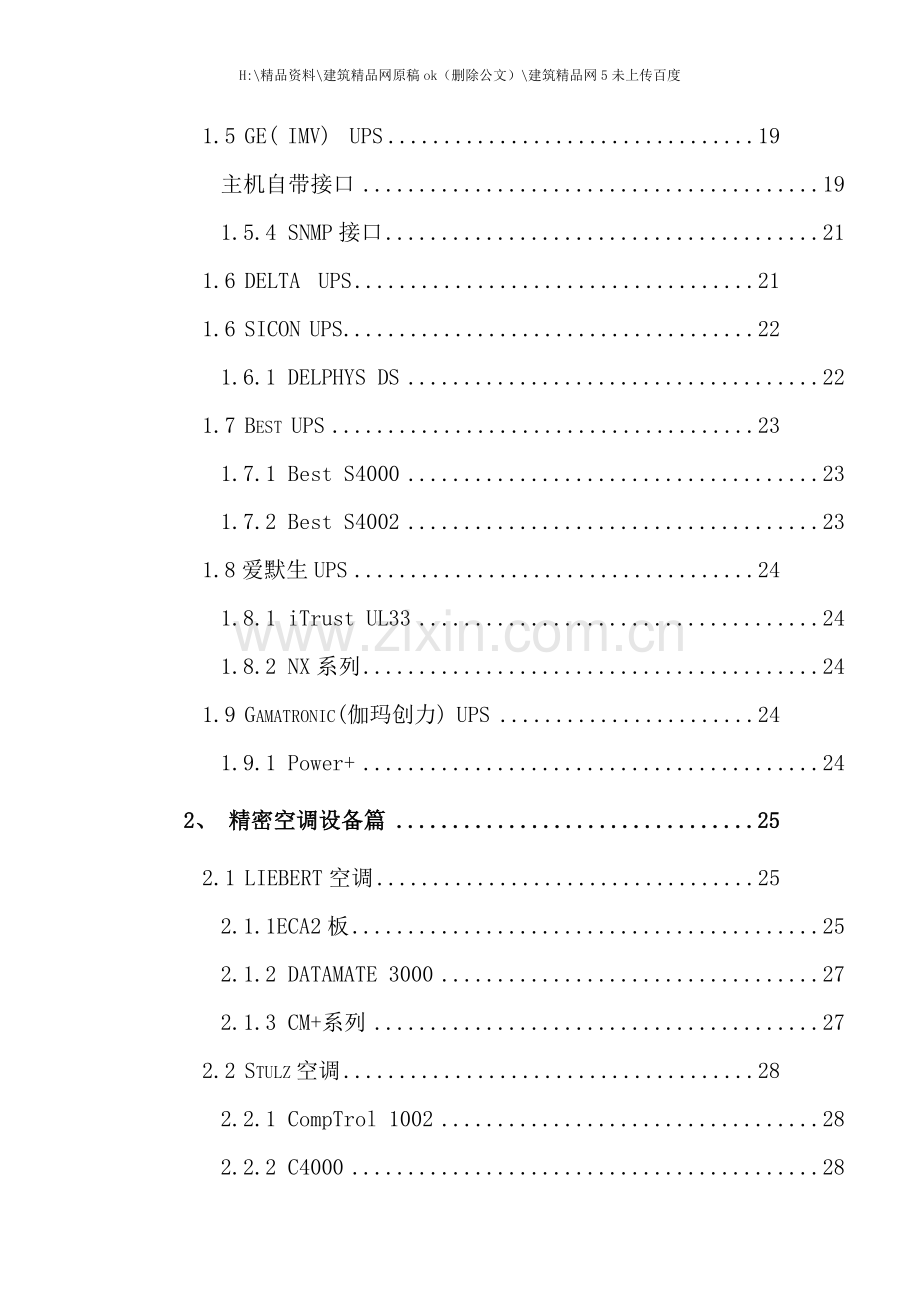

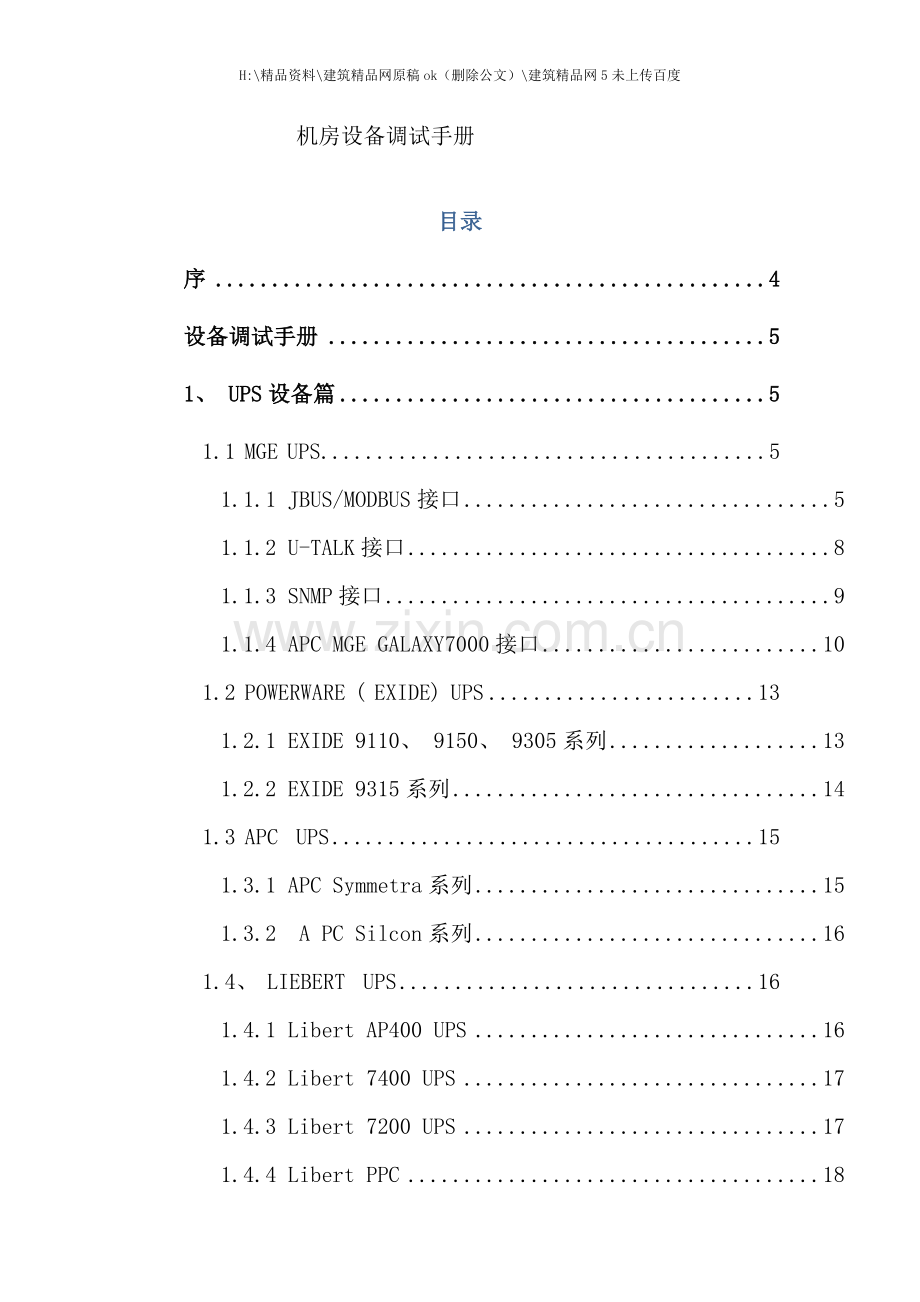

H:精品资料建筑精品网原稿ok（删除公文）建筑精品网5未上传百度机房设备调试手册目录序4设备调试手册51、 UPS设备篇51.1 MGE UPS51.1.1 JBUS/MODBUS接口51.1.2 U-TALK接口81.1.3 SNMP接口91.1.4 APC MGE GALAXY7000接口101.2 POWERWARE ( EXIDE) UPS131.2.1 EXIDE 9110、 9150、 9305系列131.2.2 EXIDE 9315系列141.3 APC UPS151.3.1 APC Symmetra系列151.3.2 A PC Silcon系列161.4、 LIEBERT UPS161.4.1 Libert AP400 UPS161.4.2 Libert 7400 UPS171.4.3 Libert 7200 UPS171.4.4 Libert PPC181.5 GE( IMV) UPS19主机自带接口191.5.4 SNMP接口211.6 DELTA UPS211.6 SICON UPS221.6.1 DELPHYS DS221.7 Best UPS231.7.1 Best S4000231.7.2 Best S4002231.8爱默生UPS241.8.1 iTrust UL33241.8.2 NX系列241.9 Gamatronic(伽玛创力) UPS241.9.1 Power+242、 精密空调设备篇252.1 LIEBERT空调252.1.1ECA2板252.1.2 DATAMATE 3000272.1.3 CM+系列272.2 Stulz空调282.2.1 CompTrol 1002282.2.2 C4000282.2.3 C5000282.2.4 C6000292.2.5 C7000292.3 Hiross空调292.3.1 Hirolink CLASSIC302.3.2 Himod Hirolink332.3.4 使用Tmaster控制器352.4 UN空调362.4.1 CAREL Gateway( MODUS/JBUS网关) 362.5 EMICON空调372.5.1 EMICON EDA451D372.6 CANATAL 空调382.6.1 CANATAL五系列382.6.2 CANATAL六&八系列393、 门禁设备篇393.1 SYRIS393.1.1 SY210NT2/4393.2 DDS42NSL343ACTROL46电量仪设备篇48socomec48DIRIS Ap48DIRIS M49DIRIS MS50DAE51EPM42051LOVATO51DMK3251施耐德52PM50052珠海派诺53PMAC9900-E53PMAC72054PowerMeasurment553720ACM56漏水设备篇56RAYCHEM( 瑞侃) 56TTC-156TTSIM-157报警主机设备篇58松本报警主机58松本K504R459短信模块设备篇59GPRS短信模块59开关电源设备篇60泰科( TYCO) 开关电源( GPS4812) 60东方电源(DF0241-fc-tx)60珠江电源( PRS4000) 61温湿度设备篇61BTR TH80261500HTB62采集控制模块设备篇63台湾鸿格ICP系统63蓄电池监控篇67BAT 67MGE 电池监控仪68THM设备篇68MGE THM( SineWave_20_480A_PW200_滤波器) 68STS设备篇69MGE_Galaxy_STS_600A_静态切换开关69PMM设备篇70MGE PMM( DMMS300) 70消防、 新风、 排风篇71附: 设备调试规范711、 调试的基本原则712、 调试时的必备条件723、 设备调试的基本步骤724、 设备调试技巧725、 设备调试中排除问题的基本方法72序设备的安装调试是监控系统安装调试中最重要的一环, 也是最繁琐的一环, 对于整个工程的安装调试而言, 其重要性就是工程的命脉, 因此对于每个工程人员而言, 是一定要掌握的关键技术。随着公司的发展壮大, 工程实施越来越多, 所接触的设备也是日新月异, 越来越多, 如果要求每一个工程人员都掌握所有设备的安装调试方法, 显然是很困难的事情。有鉴于此, 同时也为了让所有工程人员迅速掌握工程中各设备的调试方法, 特制定此调试手册, 以便于工程实施和调试。由于设备的实现功能、 安装方法在设备的产品说明书或安装手册里已经有详尽的说明, 此处不再过多涉及。本书着重说明设备与监控软件进行通讯的相关参数的设置方法和调试步骤。设备调试手册1、 UPS设备篇1.1 MGE UPS1.1.1 JBUS/MODBUS接口Galaxy系列Galaxy UPS对外提供GTC LINK通讯接口, 包含中央处理单元GTCZ和网络管理和互联通讯板RAUZ 1。还可配置GT2Z和RAUZ 2板。GTC LINK使用JBUS RTU通讯协议。GTCZ有两个COM口, 其中COM2用于监控系统。而GT2Z的COM1和COM2均可用于监控系统。一般来说, 如果需要RS232接口, 可接COM2口。如果需要RS485输出, 可接XR10接口。其接线端定义为: 2、 6为RS, 4、 8为RS。GTC LINK为可编址, 地址范围为20H 到F8H, 其中增量为8H。注意: 使用RS485接口时, 需要在RS485总线末端加终端电阻, 同时设置极性( 均可经过DIP开关设置) 。同时还需要经过DIP开关设置RS485为2线或4线制。Galaxy PW系列Galaxy PW UPS需加装一块JBUS通讯卡才能进行智能通讯。JBUS卡为可热插拔, 经过9针母头进行RS232输出, 可编址, 可设置波特率, 支持JBUS/ODBUS协议。接口定义该卡可热插拔, 安装很方便, 但在插入插槽前, 须进行如下设置: 如果要进行”用户设置模式”即改变通讯参数, 将SA1( A) DIP开关拨到ON的位置; 如不改变通讯参数则将SA1DIP开关打到OFF为”工厂设置模式”。我们一般使用RS232口进行通讯接口, 根据RS232接口的针脚的定义, 将跳线JMP1和JMP2( B) 跳到相应的位置; 通讯参数默认通讯参数值为: 波特率1200, 校验N, 数据位8, 停止位1, 地址为1, 参数可设置。UPS设置 当按下”RESET”键的时间长于3秒时, JBUS卡进入设置模式, 此时可用windows下自带的超级终端软件对JBUS卡的通讯参数如波特率、 地址等进行设置。打开windows下自带的超级终端, 选择VT100终端仿真, 且在ASCII码设置选项中, 将ASCII码接收选项后二项选项选中,将通讯参数设置为UPS连接设置的默认值: 默认参数为波特率9600, 偶检验, 8位数据位, 1位停止位, 地址为1, 即可通讯。命令”V”设置地址( 1200, 2400, 4800, 9600) 命令”P”设置检验( 为无, 2为偶检验) 命令”E”为设地址( 1 到255) 设好后按”reset”( 少于3秒) 退出。用Mcom.exe发送命令: C45C3注: 上述命令地址01常见问题分析与解答调试中需要注意的问题? 答: 如果条件允许, 在调试中尽可能使用直连线( 在RS232端口和电脑的串口间为一根线) 通讯, 排除由于通讯转换模块和接线带来的问题。为什么使用超级终端与JBUS卡通讯时, 会出现乱码? 答: 产生以上现象的原因主要有: ( 1) 超级终端的通讯参数如波特率与UPS的不匹配; ( 2) 通讯线接触不良; ( 3) 强电干扰; 即使硬件设置和接线正确, 使用超级终端也不能与JBUS卡通讯上? 答: 可直接使用LONCOMIP通讯, 通讯参数使用厂家默认值( 1200, N, 8, 1) 。MGE-UPS-GALAXY-5000参数设置全过程实例: ( 注: 修改参数使用232接口, ( 通信卡上右边) ) 1, 首先要把SA1拨为on,处于改参数状态, SA2的345拨为on, 其它为off。2, 修改通信参数时要把Mcom调试工具的参数校验码设为: 偶校验。数据位为: 7.发送格式为: ASCII码。按通讯板上reset设置键长于3秒。3, 发送L可看到UPS默认的参数修改波特率发V后, 再发要改的波特率, 比如9600修改校验码发P后, 再发要改的校验码, 0是无校验, 2是偶校验。设备库需要修改为无校验。修改地址发E后, 再发要改的地址。然后在发送L可看到修改后的UPS参数4, 按通讯板上reset设置键少于3秒, 退出。( 最好把板重启。拔掉重插等几分钟) 5, 最后使用通讯板上左边485接口( 5+, 9-说明书上是反的) 连到嵌入式上运行loncomip即可( 注意, 这时候使用mcom发送命令是不会有返回的) 1.1.2 U-TALK接口COMET系列COMET UPS使用的通讯板有U-TALK卡或JBUS卡U-TALK卡又叫RS232通讯卡, 只有一个RS232接口, 不可编址, 支持U-TALK通讯协议。U-TALK卡的安装安装详见安装手册。该卡安装时必须先关掉UPS的逆变器。因此在安装到UPS上之前, 必须将板卡上的D2D7的跳线( 与通讯参数和RS232接口的针脚定义有关) 设置好, 否则要更改跳线的话, 又要将关掉UPS。U-TALK卡的设置打开windows下自带的超级终端, 将软件的通讯参数设置与U-TALK卡上跳线定义一致, 即可通讯。常见问题分析与解答常见的UPS命令有哪些? 答: 常见的命令有Bv( 电池电压) 、 Lf( 负载的频率) 和Ss( 系统状态) 等。注意大小写要保持一致。用Mcom.exe发送命令: Bv向UPS发送指令的时候需要注意些什么? 答: 严禁使用控制类命令对UPS进行开关机等操作。不要使用命令对UPS的通讯模式进行切换, 以免通讯不上。为什么每次将UPS关闭后再重新打开, 都会出现通讯中断的现象? 能否避免? 答: 这是U-TALK卡设计上的一个Bug。每次断电后, U-TALK卡的通讯模式会变成echo mode, 此时用超级终端或Loncomip无法正常通讯。要恢复通讯, 能够安装U-TALK卡附带的监控软件Personal Solution-Pac, 在软件安装过程中会将U-TALK卡重新初始化为关闭echo mode, 此时即可用超级终端或Loncomip通讯。要避免这种现象, 可在U-TALK卡上跳线将其改为JBUS协议。也可尽量避免使用U-TALK卡, 直接使用JBUS卡等。1.1.3 SNMP接口Galaxy PW系列梅兰日兰 SNMP/WEB卡66074。接口定义使用网络RJ45口。设置方法1、 打开IE, 在地址栏中输入UPS SNMP卡已设置好的IP地址, 如下图所示。2、 点击左边的选项SettingsNotified Applications , 在弹出的输入用户名和密码的对话框中填入正确的用户名和密码, 点击确定进入下一页面。默认的用户名和密码都是MGEUPS。3、 单击右下方的ADD NMS按钮进入配置页面。4、 在配置页面中的Hostname or IP Address栏中填入LONCOMIP监控主机的IP地址, 然后点击下方的Save Changes按钮保存设置。( 注意监控主机IP地址与UPS主机IP地址必须在同一个网段内。) 5、 设置完成后若需要修改NMS的设置, 只需勾选相应的NMS设置行, 然后点击Modify NMS按钮进行修改。注意: UPS主机的IP地址可改, 但需厂家提供相关软件和命令参数进行修改。 1.1.4 APC MGE GALAXY7000接口APC 梅兰日兰 SNMP/WEB卡66123/66124可用位于中间的网口连接, 然后连接通讯卡的默认IP地址 172.17.16.16(通讯协议PAGE12), 接着经过浏览器的输入IP地址就能够配置通讯卡的JBUS/MODBUS协议的通讯地址及波特率等。默认用户名和密码都是MGEUPS, 参考通讯协议PAGE39接线方式看通讯协议PAGE63-67关于SA1、 SA2模式选择( 2线485模式) : SA2: 1-5为on, 6-8为off, 如下图: SA1: 4、 5为on, 其它为off如下图: Mcom.exe发送命令为: 0984(其中地址为01, 0984为校验, 返回长度为350)1.2 POWERWARE ( EXIDE) UPS1.2.1 EXIDE 9110、 9150、 9305系列Powerware Plus 5XX、 9110、 9120、 9150、 9305系列UPS均使用相同的通讯协议。该系列的UPS的通讯端口均为RS232接口, 只是9150、 9305有2个接口。在软件方面, 当接收到相同的指令时, 返回的信息随UPS的型号略有差别。例如, 单相的UPS的返回信息就只有单相的。故当碰上此系列的UPS而手上没有相应的数据库时, 只要根据返回信息对数据库做适当的配置即可。该系列的UPS不可编址。接口定义对于Powerware Plus 5XX、 9110、 9120, 其RS232通讯端口只有1个, 为9针母头。其各针脚定义为: 1脚RX, 2脚TX, 4脚GND。对于Powerware 9150、 9305 UPS, 其RS232通讯端口有2个, 其中X100为9针母头, X101为9针公头。X100其各针脚定义为: 1脚RX, 2脚TX, 4脚GND。X101其各针脚定义为: 2脚RX, 3脚TX, 5脚GND。这2个通讯端口均可使用。通讯参数波特率1200, 数据位8, 停止位1, 校验N, 地址为1。UPS调试用Mcom.exe发送命令: UPSS或UPDS常见问题分析与解答向UPS发送指令的时候需要注意些什么? 答: 严禁使用控制类命令对UPS进行开关机等操作。X100和X101这两个通讯端口有什么区别? 答: X100端口为遵循”UPS工业标准”的通讯端口, 可接电脑。当经过X100端口发出UPS控制命令时, 不需要密码。X101为”PC类型”的通讯端口, 可接电脑或modem。当经过X101端口发出UPS控制命令时, 需要密码。1.2.2 EXIDE 9315系列Powerware 9315 UPS 有两个通讯接口, PORT1为RS485接口, PORT2为RS232接口。实际应用中我们常使用的PORT2( 25针) 接口来进行通讯。UPS不可编址。接口定义PORT1: 9针母头, 可输出RS232和RS485。RS232时定义如下: 2脚TX, 3脚RX, 5脚GND。RS485时定义如下: 7脚RS+, 8脚RS。PORT2: 25针母头, 定义如下: 2脚TX, 3脚RX, 7脚GND。通讯参数波特率9600, 数据位8, 停止位1, 校验N, 地址为1。参数可设置。UPS设置进入UPS设置菜单PORT菜单-设置com2口,将通讯方式改为computer,波特率设为9600, 无校验, 保存并退出。( 默认设置为terminal) 。用Mcom.exe发送命令: AB04CF69E8D55CAB013420常见问题和解答注意com1口和com2口需设为不同的通讯方式1.3 APC UPS1.3.1 APC Symmetra系列APC Symmetra系列的UPS的通讯卡插槽位于UPS的后上方。它一般都配有两块通讯卡。一种为SYCC symmetra communication card, 上有三个接口: remote powerview、 computer interface 9 pin RS232、 extend run communication。一种为web/snmp management card, 上有一个10base-T接口。我们监控系统使用的是SYCC卡的computer interface 9 pin RS232接口。但在通讯前需要注意的是: SNMP卡不能与Communication card同时这一台机上使用, 因为web/snmp management card的优先级别大于sycc symmetra communication card, 如同时插在UPS上, 与电脑通讯的将是SNMP卡。其随卡附带有串口线和软件powercute的安装光盘。我们调试时可使用编号为940-1524C的串口线。接口定义其RS232接口为9针母头, 针脚为非标准, 定义如下: 1脚RX, 2脚TX, 9脚GND。通讯参数波特率2400, 数据位8, 停止位1, 校验N, 地址为1。UPS调试打开超级终端, 设置好相应的通讯参数, 其中终端仿真选”ANSI”, 打开端口, 输入命令”Y”, 如有返回”SM”, 则通讯正常。此命令是将UPS设置为smart mode, 是必须的。常见问题与解答为什么通讯前须发”Y”指令? 答: 发”Y”指令的目的是使UPS进入smart mode, 如UPS返回”SM”, 表示已经进入smart mode, 此时才能正常通讯。注: 如在smart mode时有一段时间内未发指令, 则UPS自动返回simple mode。1.3.2 A PC Silcon系列 APC Siclon系列UPS其通讯口位于其前面板下方, 打开前门, 下方即可看到, 25针接口( 右边那个) 即是。接口定义其RS232接口为25针公头, 针脚为标准, 定义如下: 2脚TX, 3脚为RX, 7脚GND通讯参数波特率9600, 数据位8, 停止位1, 偶校验( E) , 地址为1( 不能设定) 。UPS调试按标准接法连接, 打开计算机的超级终端后, 在UPS上同时按1#, 2#跳出输入密码框, 输入888888,此时UPS自动发送信息, 如果计算机收到UPS发送的信息, 即表明通讯己正常。1.4、 LIEBERT UPS1.4.1 Libert AP400 UPS该型号的UPS的机柜背面有左侧竖向排列着三个接口, 其中最上面的25针公口就是UPS的智能接口。 接口定义: 25针母头, 定义如下: 2脚TX, 3脚RX, 1脚GND。通信参数RS232: 波特率9600, 校验N, 数据位8, 停止位1( 对于UPS内部软件版本为1.0时, 波特率固定9600; 对于UPS内部软件版本为2.0以上时, 波特率能够调整) , 地址为1。 UPS设置如果UPS软件版本在2.0以上, 通讯波特率能够调整。调整方法是打开UPS右侧的盖板, 会发现有两块电路板, 一大一小, 前面大的一块是显示母板, 在显示母板( DISPLAYMOTHER BORAD) 上有一个跳线端子LK1, 根据下面的端子描叙能够设置相应的波特率。 1.4.2 Libert 7400 UPS打开UPS的门, 接口板为一长方型板, 板上共有三个接口, 长边有一个与UPS主板相连, 短边有两个接口( 为DB25接头, 一公一母) , 标识CN301为连接MODEM口, 标识为CN302为计算机接口( 标准232口) , 本监控用CN302口。接口定义25针母头, 各针脚定义为, 2脚RX, 3脚TX, 7脚GND。通信参数RS232: 波特率4800, 校验N, 数据位8, 停止位1, 地址为1。1.4.3 Libert 7200 UPS打开中间的两个固定显示面板门螺丝, 可见显示器, 下部连接有一控制板( 编号4550005F) , 其下部向下有三个接口, 其中中间DB25针公头即其RS232通讯口。 接口定义25针公头, 各针脚定义为, 2脚TX, 3脚为RX, 7脚GND通信参数: RS232, 波特率2400, 校验N, 数据位8, 停止位1, 地址为1。设置按面板上的”ENTER”键激活菜单, 按上下键选择FUNCTION菜单, 按若罔闻”ENTER”进入以后, 输入密码一般为空, 直接按”ENTER”键即可进入, 否则密码为1。再选择PANEL SETUP菜单, 进入以后, 其中可设置UPS的组号与地址号, 二个数字中前一个为组号( Group) , 后一个为地址编号(Ups)。注意:设地址要先进行跳线, 将面板打开后, 将UPS主机左侧的面板打开, 将其中UPS Logic 板上的跳线X26短接即可。接线请查看接线图。1.4.4 Libert PPCLibert PPC( Precision Power Center) 的通讯板上提供一个RS232 ASCII接口。接口定义RS232口是9pin的公头。其中各针脚定义为: 2脚Rx, 3脚Tx, 5脚GND。通讯参数波特率9600, 数据位8, 停止位1, 校验N, 地址为1。UPS调试打开超级终端, 设置好相应的通讯参数, 打开端口, 输入命令? 或UPMD? , 如有返回信息, 则通讯正常。注意超级终端的”ASCII设置”里不要勾选”以换行符作为发送行末尾”。常见问题和解答为什么LONCOMIP通讯一段时间回出现通讯中断? 答: 通讯板如果接受到的指令过快, 可能会DOWN掉。需要按一下板上的RESET键重新启动即可。1.5 GE( IMV) UPS主机自带接口1.5.1 GE SitePro 系列打开UPS正面的门, 即看到。接口定义GE Site Pro系列的UPS的RS232口J7接口, 它是9pin的母头。其中各针脚定义为: 2脚Tx, 3脚Rx, 5脚GND。通讯参数波特率2400, 数据位7, 停止位1, 校验E, 地址为1。常见问题和解答需要注意哪些问题? 答: 该型号UPS地址由00开始编址。若由多台并机运行, 则通讯连接只需要连接作为主控机的UPS, 该主控机UPS的通讯串口会传送所有并机UPS的数据。主控机的UPS地址为00。相应的, 监控系统的一个串口下挂多个UPS, 地址由00开始。厂家联系方式: 1.5.2 GE LanPro 系列UPS正面上部面板由三块构成, 取掉右边的面板, 即看到UPS自带的232通讯端口接口定义GE Lanpro 系列的UPS的RS232口为9pin的母头。其中各针脚定义为: 2脚Tx, 3脚Rx, 5脚GND通讯参数波特率2400, 数据位8, 停止位2, 无校验, 不可编址。注意事项该型号UPS地址由厂家定义, 施工时需要开发部用串口调试工具分析其地址。一般常见的是: 1185。1.5.3 GE SG系列接口定义IMV SG系列接口位于UPS前面板左下侧,打开前门 即可看到一个九针母头. 其中各针脚定义为: 2脚Tx, 3脚Rx, 5脚GND。通讯参数波特率2400, 数据位8, 停止位2, 无校验, 不可编址, 单机时地址为1185。并机时主机地址为1185, 从机地址为9145。常见问题在单机监控时, 只需在平台上添加一台Lanpro UPS即可, 将其设备ID改成1185即可。在二机并机监控时, 需单独监控,在平台二个COM上各添加一台Lanpro UPS, 一般将主机设备ID改成1185, 从机设备ID改成9145, 或者可采用开发的串口测试工具进行测试以确认设备的实际地址。厂家工程师确认: SG系列与Lanpro系列通讯协议一致。1.5.4 SNMP接口1.5.4.1 GE SitePro 系列接口定义使用RJ45口进行通讯通讯参数波特率: 2400 数据位: 8 停止位: 1 校验: F常见问题及解答软件设置时,需将UPS的ID地址改成实际的IP地址。默认IP地址由厂家提供。UPS的IP地址设置可经过WEB和超级终端二种方式进行设置, 详见设备说明书。( 由于上海办提供的资料不全需进一步完善) 1.6 DELTA UPSDELTA UPS 有3个通讯接口, 一个为RS232接口, 2个为RS422接口, 均位于UPS的左下方。注意: 这两个RS422接口在UPS上标记为RS485。这2个接口为并联, 方便UPS与UPS串接在一起。由于RS232接口和RS485接口的通讯协议不同, 而我们只是针对RS485接口的协议开发了动态库, 故实际应用中我们使用的是RS422接口。此时UPS可编址。接口定义RS422接口为9针母头, 定义如下: 2脚TX+、 3脚TX-、 4脚RX+、 5脚RX-。通讯参数波特率2400, 数据位8, 停止位1, 校验N, 地址为1。UPS调试能够从台达网站上下载其UPS监控软件3PhaseUPSentry( 安装密码为ups105) 来测试硬件连接是否正常。也可使用串口调试工具调试, 指令详见通讯协议。常见问题为什么经过RS422接口把UPS串接到一起后, 使用其UPS监控软件3Phase UPSentry(SC)通讯, 只能找到一台UPS? UPS地址设置无冲突。答: 因为每台UPS的RS422接口都已经加了终端电阻, 当UPS共享一条RS422总线时, 必须把总线上所有非末端的UPS的终端电阻取下来。如果不取下来, 则通讯会不稳定。取终端电阻必须在UPS关闭的情况下进行, 因而必须提前做好相关安排。1.6 SICON UPS1.6.1 DELPHYS DSUPS要加装的RS232通讯卡( 编号X2和) , 经过通讯卡上的9针串口进行通讯进行监控。接口定义卡上的为输出针脚定义为, 2脚RX, 3脚TX, 5脚GND。为输出针脚定义, 5脚RTX-, 6脚RTX+通讯参数波特率9600 , 数据位8 , 停止位1, 校验N, 地址为1, 参数可设置。UPS设置经过S进行波特率设置NBaudrate112002240034800496005192006Not used7AUTO8Not used( 测试发现只能用9600,不知为何) 经过进行终端设置NPosition1ON2ON3OFF4OFF5ON6ON7ON (end of line impedance RS422 / RS485)8ON (end of line impedance RS422 / RS485)1.7 Best UPS1.7.1 Best S4000接口定义RS232接口为9针母头, 1脚RX, 2脚TX, 3脚GND。通讯参数波特率1200 , 数据位8, 停止位1, 校验N, 地址为1。1.7.2 Best S4002接口定义UPS主机上提供的是标准的232接口( 母头) , 不可编址.通讯参数波特率: 2400 数据位: 8 停止位: 1 校验: F1.8爱默生UPS1.8.1 iTrust UL33 接口定义UPS自带9针通讯接口, 位于操作面板后。( 电总协议) 接口为标准的232串口(公头), 即2脚RX, 3脚TX, 5脚GND通讯参数波特率4800, 数据位8, 停止位1, 校验N, 地址可设置。设置在操作面板中进入”功能设置菜单”, 修改”设备地址设置”进行UPS地址修改。常见问题但如果其接有网卡的话, 需将其拨掉, 否则系统会通讯不正常。1.8.2 NX系列接口定义UPS主机上提供的是标准的232接口( 公头) 及485接线端子。通讯参数波特率9600, 数据位8, 停止位1, 校验N, 地址可设置。 注意事项每次添加该设备时需点击设置, 获取相应的电总协议版本号。1.9 Gamatronic(伽玛创力) UPS1.9.1 Power+接口定义UPS自带SNMP通讯接口标准网线连接于机器后方右上角的SNMP口, 默认IP 192.168.0.253, 能够在机器屏幕上察看到。调试注意事项: 1、 首先要设置微机ip为192.168.0.X, 调通机器与微机之间网络连接。2、 其次要修改IP为局域网IP段即与监控主机在同一网段内 方法: setup进入 密码输入四组 左下 选择项8中的sevice 9sczo进入3network 中即能够修改2、 精密空调设备篇2.1 LIEBERT空调2.1.1ECA2板位置及接口定义在ECA2板上的RS232接口为25针母头2脚TX, 3脚RX, 7脚GND。同时空调与ECA2板直接的连接( RS422) : 两个RS422接口分别为CHANNEL1和CHANNEL2, 一块ECA2板可接二台空调。与空调的连接方式为双绞线连接, 在每台空调上有77和78两个端子, 78为正, 77为负, 对应连接ECA2板的channel1和channel2上即正确。ECA2板与计算机的连接方式如下图: 通讯参数波特率9600, 数据位8, 停止位1, 校验N, 地址可设置。相关设置及说明ECA2是力博特公司生产的一种控制板, 是配合力博特空调而选用的监控控制板, 每块ECA2板有二个RS422接口和一个RS232接口, 每个RS422接口能够接一台力博特空调, 因此每块ECA2板能接二台力博特空调, RS232接口是通讯口, 能够接MODEM或直接连到PC机或终端上。1、 电源连接 ECA2采用5v直流电源, 在板上的P2接口有+5V和GND地线接点, 整块板能够单独采用电源, 也能够从空调控制板上引出供电。2、 RS422连接 两个RS422接口分别为CHANNEL1和CHANNEL2, 与空调的连接方式为双绞线连接, 在每台空调上有77和78两个端子, 78为正, 77为负, 对应连接ECA2板的channel1和channel2上即正确。3、 RS232连接 在ECA2板上的RS232接口为25针母头, 对应MODEN和PC机的RS232接线有两种不同的接法。如接MODEN则采用标准MODEN连线, 如接PC机则采用NULL MODEN接法。在ECA2板上有SW1和SW2两个开关对RS232通讯进行定义, SW2必须打在TEMINAL 的选项上, SW1为8位DIP开关, 1、 2为波特率设定, 在下图说明: DIP开关 1 2 波特率 OFF OFF 300 ON OFF 1200 ON ON 96003 ON 忽略CTS信号OFF使用CTS信号4 ON 不使用密码OFF部分功能使用密码5 空6 ON CHANNEL1自动接收报警OFFCHANNEL1不接收报警7 ON CHANNEL2自动接收报警OFFCHANNEL2不接收报警8 ON 有报警报告OFF无报警报告 Eg: 如采用直连( PC机) , 波特率采用9600, 可如下设置: 1 2 3 4 5 6 7 8 ON ON ON ON ON OFF OFF OFF 能调用, 如TELIX或WINDOWS下的TERMINAL(超级终端,XON/XOFF,): 当通讯正常后, 屏幕上将有如下显示: ”LIEBERT ECA2”RS232INTERFACE”( 1640) CHAN1 LEVEL10 NO NAME CHAN2 LEVEL10 NO NAME 1 当有如上显示出现, 表示PC机与ECA2板连接正常。2.1.2 DATAMATE 3000接口定义控制面板上有标明的485接线端子, 可编址。通讯参数波特率: 19200 数据位: 8 停止位: 1 校验: F注意事项: 该型号空调的通讯板有更新的版本, 原在潮州电力使用的通讯板( DME07MC1D1) 比较旧, 不支持采集模拟量。对于新版控制器, 只需启用数据库中模拟量数据即可。2.1.3 CM+系列位置及接口定义说明打开CM+空调的前门, 在操作显示屏后面控制板的下角,可发现一排10针长方形IDC通信接口, 见上图, 此接口即为CM+空调的 RS232串口, 可购买一计算机中的通用十针插头, 将其连接出来。CM+空调的十针串口各针功能定义如下: 1脚RX,3脚TX,9脚GND.通信参数90
