东西湖两水厂工艺介绍.pptx

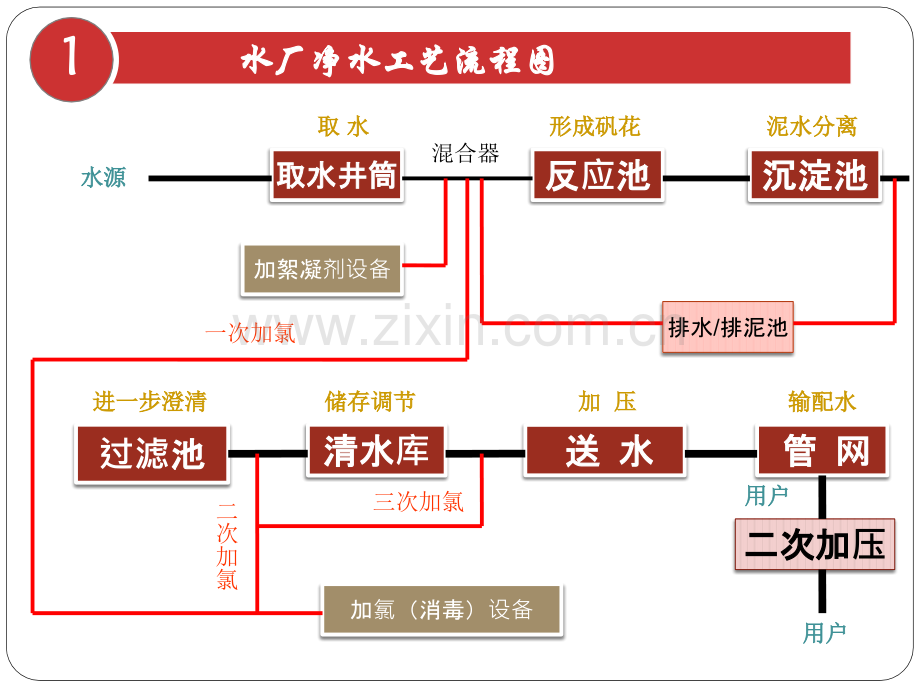

目目 录录 反应池3 沉淀池45 滤 池编制背景2 清水池6 水厂净水工艺流程图1编制背景8 加氯加药系统7取水泵房 送水泵房和配电间 管管 网网反反应池池送送 水水清水清水库过滤池池取水井筒取水井筒加絮凝剂设备沉淀池沉淀池加氯（消毒）设备排水/排泥池一次加氯二次加氯 三次加氯形成矾花形成矾花泥水分离泥水分离进一步澄清进一步澄清储存调节储存调节加加 压压输配水输配水取取 水水混合器二次加二次加压用户用户用户用户水源水源水厂净水工艺流程图水厂净水工艺流程图1 水源分为地表水和地下水两大类，地表水源有江水、河水、湖水、水库水等，地下水源有浅井水、深井水、泉水等。取水泵房取水泵房2取水头部取水构筑物地下水构筑物地表水构筑物江河海水取水湖泊水库固定式移动式分建式合建式移动滑车取水趸船取水井筒岸边式河床式斗槽式缆车式取水构筑物取水趸船取水井筒缆车式取水构筑物的优点和浮船取水构筑物基本相同。缆车移动比浮船方便，缆车受风浪的影响小，比浮船稳定。但缆车取水的下水工程量和基建投资比浮船取水大，宜在水位变化幅度较大，涨落速度不大（不超过2m/h），无冰凌和漂浮物较少的河流上采用。取水井筒取水井筒 余氏墩水厂水源属于：地表水，江水（汉江）。余氏墩取水井筒余氏墩取水井筒合建制合建制、分建制进水间泵房走马岭取水井筒走马岭取水井筒取水头部取水头部余氏墩水厂取水头部余氏墩水厂取水头部走马岭水厂取水头部走马岭水厂取水头部反应池反应池3穿孔旋流折板反应网格穿孔旋流反应池穿孔旋流反应池穿孔旋流絮凝池穿孔旋流絮凝池是由若干方格组成的。各格之间的隔墙上沿池壁开孔。孔口上下交错布置，水流沿池壁切线方向进入形成旋流。第一格孔口尺寸最小，流速最大，水流在池内旋转速度也最大。而后孔口尺寸逐渐增大，流速逐渐减小，速度梯度G值也相应逐渐减小以适应絮凝体的成长。一般，起点孔口流速宜取0.6-1.0m/s,末端流速宜取0.2-0.3m/s。1.折板反应池是利用在池中加设一些扰流单元以达到絮凝所要求的紊流状态，使能量损失得到充分利用，能耗与药耗有所降低，停留时间缩短的一种絮凝反应池。2.折板反应池可布置成竖流式或平流式两种。3.采用钢筋混凝土竖流式平折板反应池。折板絮凝反应池折板絮凝反应池沉淀池沉淀池4进水区水区：流速骤降，防止水流干扰，使进水均匀的分布在沉淀池的整个断面，以免矾花破碎沉淀区沉淀区：使悬浮物降。出水区出水区污泥区泥区：存积下沉的泥，供排泥用。进水区水区：流速骤降，防止水流干扰，使进水均匀的分布在沉淀池的整个断面，以免矾花破碎斜管沉淀池斜管沉淀池水利条件好，水流干扰小，处理效率高。浅池理论、处理能力比一般沉淀池大得多。斜管沉淀池容易长藻，堵塞沉淀池。技改方式：增加黑色不透光遮阳布技改进水区水区：流速骤降，防止水流干扰，使进水均匀的分布在沉淀池的整个断面，以免矾花破碎沉淀区沉淀区：使悬浮物沉降。出水区出水区污泥区泥区：存积下沉的泥，供排泥用。平流沉淀池平流沉淀池普通快滤池虹吸滤池无阀滤池滤池分池分类：按滤速大小：慢滤池、快滤池、高速滤池；按水流过滤层的方向：上向流、下向流、双向流；按滤料种类：砂滤池、煤滤池、煤-砂滤池；按滤料层数：单层滤料、双层滤料、多层滤料；按水流性质：压力滤池和重力滤池；按进出水及反冲洗：普通快滤池、虹吸滤池、无阀滤池。滤滤 池池5结构：滤池外部由滤池池体、进水管、出水管、冲洗水管、冲洗水排出管等管道及其附件组成；滤池内部由冲洗水排出槽、进水渠、滤料层、垫料层（承托层）、排水系统组成。普通快速滤池的工作过程：过滤-反冲洗两个过程交替进行。滤池进水时，废水自进水管经进水渠、排水槽分配入滤池，废水在池内自上而下穿过滤料层、垫料层，由排水系统收集，并经出水管排出。工作期间滤池处于全浸没状态。反冲洗时，关闭进水管及出水管，开启排水阀及反冲洗进水管，反冲洗水自下而上通过排水系统、垫料层、滤料层，并由排水槽收集，经进水渠内的排水管排走。双阀滤池双阀滤池为减少阀门，可以用虹吸管代替进水和排水阀，习惯上成为“双阀滤池”，实际上它是与四阀滤池构造和工艺完全相同，仅用两个虹吸管代替两个阀门而已。六阀六阀：1.进水阀、出水阀、水冲阀、排水阀、气冲阀、排气阀。V V型型滤池池是快滤池的一种形式，因为其进水槽形状呈V字形而得名。也叫均粒滤料滤池（其滤料采用均质滤料，即均粒径滤料）、六阀滤池（各种管路上有六个主要阀门）反冲洗反冲洗三个过程:气冲、气水冲、水冲。走马岭水厂共8个V型滤池。气冲时间3min，气水冲时间3min，水冲时间4min。V V型滤池型滤池起供水与用水不一致的一个调节作用。一般为工艺制水能力的10-20%清水库清水库6加氯加药系统加氯加药系统7加氯系统加氯系统液氯：液氯：1.作用一：预氧化，氧化掉一部分可能影响絮凝沉淀的有机物，为 絮凝创造条件。2.作用二：消毒。出厂水余氯一般控制在0.5-0.7mg/l，抑制管道内细菌的滋生。GB5749-2006规定，出厂水余氯=0.3mg/l，管网末梢余氯=0.05mg/l安全装置：安全装置：泄氯报警探头、自动切断装置、泄氯回收装置加矾系统加矾系统聚合氯化铝铁聚合氯化铝铁（PAFC）：1.由铝盐和铁盐混凝水解而成一种无机高分子混凝剂，依据协同增效制得的一种新型高效混凝剂。2.集铝盐和铁盐各自优点，对铝离子和铁离子的形态都有明显改善，聚合程度大为提高。3.对高浊度水和低温低浊水的净化处理效果特别明显，可不加碱性助剂或其它助凝剂。混凝过程三个阶段：混凝过程三个阶段：1.凝聚阶段：快速混凝，在极短时间内形成湍流。2.絮凝阶段：矾花成长变粗的过程，适当的湍流。3.沉降阶段：平流池中进行絮凝物沉降的过程电中和架桥网捕、卷扫压缩双电层技改矾液是水处理中的重要药剂，加矾系统中容易出现管道堵塞和破损造成矾液投加不到水池，而室内流量监控对于管道破损难以察觉，因为矾液被计量后漏损的。余氏墩水厂将流量计移至管道投加点移至管道投加点，能杜绝管道破损不易被发现的问题。同时加装了加装了压力力监测装置装置，对过高过低压力都及时进行报警。目前张厂长还在对运行参数还在不断的积累中。送水操作台送水泵房（余）送水泵房（走）抽真空系统送水泵房和配电间送水泵房和配电间8电网电网电网电网水厂高压柜水厂高压柜水厂高压柜水厂高压柜变压器变压器变压器变压器低压配电柜低压配电柜低压配电柜低压配电柜低压设备低压设备低压设备低压设备高压配电柜低压配电柜请勿拍照请勿拍照 拍照行走时容易跌倒。实习报告所需照片参观后联系我们获得注意人身财产安全注意人身财产安全 构筑物人行通道狭窄，谨防嬉戏打闹拍照而落入水中请勿改变仪器、设备运行状态请勿改变仪器、设备运行状态参观注意事项 39 东西湖自来水公司欢迎参观，谢谢大家欢迎参观，谢谢大家！
