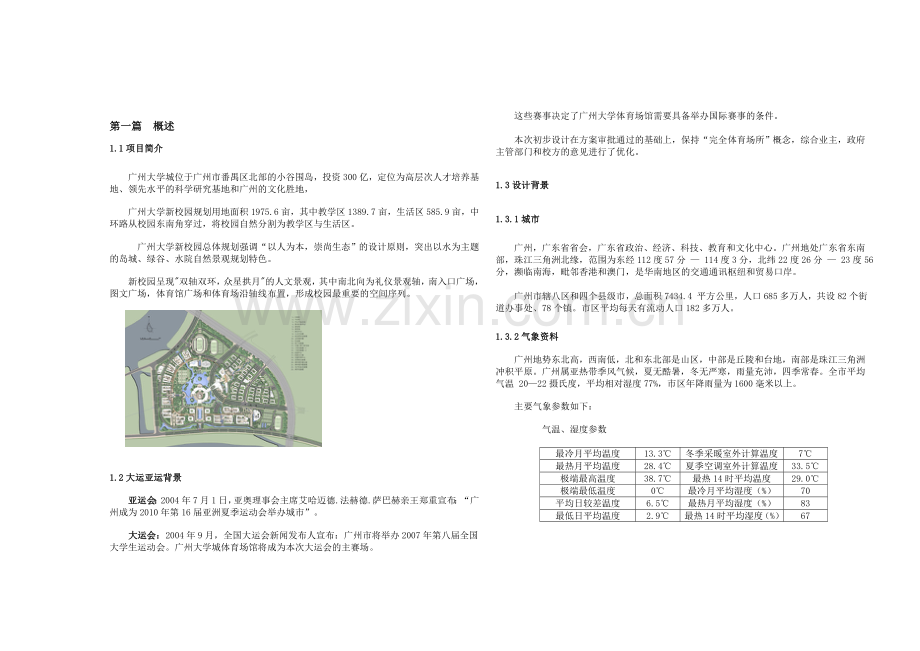

第一篇 概述
1.1项目简介

广州大学城位于广州市番禺区北部的小谷围岛，投资300亿，定位为高层次人才培养基地、领先水平的科学研究基地和广州的文化胜地，
广州大学新校园规划用地面积1975.6亩，其中教学区1389.7亩，生活区585.9亩，中环路从校园东南角穿过，将校园自然分割为教学区与生活区。
 广州大学新校园总体规划强调“以人为本，崇尚生态”的设计原则，突出以水为主题的岛城、绿谷、水院自然景观规划特色。
新校园呈现"双轴双环，众星拱月"的人文景观，其中南北向为礼仪景观轴，南入口广场，图文广场，体育馆广场和体育场沿轴线布置，形成校园最重要的空间序列。

1.2大运亚运背景
亚运会：2004年7月1日，亚奥理事会主席艾哈迈德.法赫德.萨巴赫亲王郑重宣布：“广州成为2010年第16届亚洲夏季运动会举办城市”。
大运会：2004年9月，全国大运会新闻发布人宣布：广州市将举办2007年第八届全国大学生运动会。广州大学城体育场馆将成为本次大运会的主赛场。
这些赛事决定了广州大学体育场馆需要具备举办国际赛事的条件。

本次初步设计在方案审批通过的基础上，保持“完全体育场所”概念，综合业主，政府主管部门和校方的意见进行了优化。

1.3设计背景

1.3.1城市

广州，广东省省会，广东省政治、经济、科技、教育和文化中心。广州地处广东省东南部，珠江三角洲北缘，范围为东经112度57分 — 114度3分，北纬22度26分 — 23度56分，濒临南海，毗邻香港和澳门，是华南地区的交通通讯枢纽和贸易口岸。

广州市辖八区和四个县级市，总面积7434.4 平方公里，人口685多万人，共设82个街道办事处、78个镇。市区平均每天有流动人口182多万人。

1.3.2气象资料
广州地势东北高，西南低，北和东北部是山区，中部是丘陵和台地，南部是珠江三角洲冲积平原。广州属亚热带季风气候，夏无酷暑，冬无严寒，雨量充沛，四季常春。全市平均气温 20—22摄氏度，平均相对湿度77%，市区年降雨量为1600毫米以上。
主要气象参数如下：
气温、湿度参数

最冷月平均温度
13.3℃
冬季采暖室外计算温度
7℃
最热月平均温度
28.4℃
夏季空调室外计算温度
33.5℃
极端最高温度
38.7℃
最热14时平均温度
29.0℃
极端最低温度
0℃
最冷月平均湿度（%）
70
平均日较差温度
6.5℃
最热月平均湿度（%）
83
最低日平均温度
2.9℃
最热14时平均湿度（%）
67

降水参数

一日最大降水量
284.9mm
平均年总降水量
1699.8mm

风速参数

广州夏季平均风速
1.8m/s
广州冬季平均风速
2.4m/s
广州最多风向及频率（%）
夏季
SE28
冬季
N29

1.3.3坐标和高程系统

本项目总平面所采用的平面直角坐标系为：广州城建坐标系；高程系统为：广州城建高程系统。

1.4设计依据

1.4.1经批准的设计条件及设计文件
l 《关于广州大学城体育场馆建设和布局的意见》粤教休[2004]4号
广东省教育厅，广州大学城建设指挥部
l 《广州大学城二期体育场馆设计招标标书》　2004年 广州大学城建设指挥部办公室 北京中交建设工程招标有限公司
l 《工程设计中标通知书》 　2005年3月 广州大学城建设指挥部办公室 北京中交建设工程招标有限公司
l 《广州大学城二期体育场馆第五设计标（广州大学）方案设计报告》及设计图纸 2005年3月 中建国际（深圳）设计顾问有限公司
l 《关于对我校体育馆、场等设计方案的修改意见》 2005年2月 广州大学新校园办公室
l 《广州大学城二期体育场馆深化设计方案审查情况通报》2005年4月7日至9日 广东省教育厅大学城规划建设办公室
l 《体育工艺组专家审查意见》2005年4月22日 广州大学城二期体育场馆深化设计方案专家评审会
1.4.2执行的国家及地方性规范,包括但不限于：
l 《中华人民共和国建筑法》
l 《中华人民共和国消防法》
l 《中华人民共和国环境保护法》
l 《中华人民共和国节约能源法》
l 《中华人民共和国防震减灾法》
l 《建筑工程勘查设计管理条例》
l 《城市用地竖向规划设计规范》CJJ83-99及设备专业有关室外管线设计的相关规范　
l 《民用建筑设计通则》　JGJ37-87
l 《体育建筑设计规范》　JGJ31-2003/ J265-2003
l 《民用建筑工程设计质量评定标准》
l 《建筑设计防火规范》GBJ16-87(2001年版)
l 《城市道路和公共建筑无障碍设计规范》JGJ50-2001
l 《民用建筑照明设计标准》GBJ133-90
l 《建筑室内装修设计防火规范》GB50222-95
l 《钢结构设计规范》GB 50017-2003
l 《混凝土结构设计规范》GB 50010-2002
l 《网架结构设计与施工规程》JGJ7-91
l 《建筑抗震设计规范》GB 50011-2001
l 《建筑地基基础设计规范》GB 50007-2002
l 《建筑给水排水设计规范》GB50015-2003
l 《采暖通风与空气调节设计规范》GB50019-2003
l 《供配电系统设计规范》GB50052-95
l 《低压配电设计规范》GB50054-95
l 《建筑物防雷设计规范》GB50057-94
l 《总图制图标准》GB/T50103-2001
l 《房屋建筑制图统一标准》GB/T50001-2001
l 《建筑制图标准》GB/T50104-2001
l 《关于广州大学城二期建筑防雷设计通则的函》2004年2月 广州市气象局
l 《广州大学城建筑设计通则》2003年6月 广东省高教建筑规划设计院 广州大学城建设指挥部

1.4.3 业主提供的大学城修建性详细规划图。

1.5主要技术经济指标

l 体育场
占地面积：26908 ㎡ （包括比赛场地）
建筑面积：10491.38 ㎡
座 席：4960 座
建筑层数：3层（含看台）
雨篷高度：24.64 m （西侧雨篷距地高度）
20.64 m （东侧雨篷距地高度）
l 体育馆
占地面积：5322.32 ㎡
建筑面积：8256.54 ㎡
建筑层数：2层
屋盖高度：27.3 m （距地高度）
固定座席：2892 座
活动座席：946 座

l 游泳场地
比赛池：50×25米 ，水深1.3—2.5米
训练池：25×15米，水深1.3米
附属用房建筑面积：525.20 ㎡
建筑层数：2层（含看台）
看台座席：1080座

l 高尔夫练习场
场地占地面积：720 ㎡（不包括练习房）
练习房 占地面积：112.58㎡
建筑面积：217.58㎡
建筑层数：2层
建筑高度：11.1 m

l 室外活动场地
篮球场：20片，其中2片设看台和灯光，3片只设看台
排球场：13片，其中5片设看台
网球场：12片，其中1片设2000座简易看台

1.6设计条件
目前的总图和竖向设计反映现阶段基地条件。
基地周边道路标高，红线定位如有调整和补充，总图和竖向设计将随之进行调整。
第二篇 总体规划

2.1 基地位置

广州大学二期体育场馆主要处于校园中轴线上，位于校区的北侧。本次初步设计范围为体育场，体育馆，室外泳池及附属设施，高尔夫练习场及附属用房等四个单体建筑，以及与之相连的室外部分。

基地位于广州大学城的西端，东北面为进出小谷围岛的高架桥，东面为中环路，西面为校区内的教学楼，南面为图文广场。基地隔外环路为江岸，设计标高已考虑水位对场地的影响。

2.2 交通条件

广州大学二期体育场馆交通主要依靠校区内的环路,并可通过中环路及外环路迅速得到疏散。

周边道路情况：
外环路：主干道，红线宽55米
中环路：主干道，红线宽60米
校内干道：路宽12米
体育场周边道路：宽4米

基地东侧靠中环路设置了公交车站，与市区交通联系方便。

体育场馆周边道路尽量减少人车混行，外部车辆平时较少进入校区，停车场设于场地外侧，人员步行入场。如有大型比赛，室外运动场可作为临时停车场地，以解决临时停车场地不足的问题。场地周边道路4米宽，可满足消防车通行的要求。体育场及体育馆周边均有环路，平时车辆限制进出，紧急时可让相关车辆通行。体育场及体育馆周边均匀布置进出口，人员疏散路线分配合理。

2.3 总体规划

广州大学总体规划以一条南北走向的纵轴与环轴形成对比，总体规划脉络清晰，形成层次较丰富的空间关系。体育场，体育馆与图书馆在一条中轴线上，形成一个空间序列。游泳池位于该轴线西侧，与东侧的室外篮排球场对应。高尔夫球场位于基地西南角。

体育馆南面为湖面，景观效果良好。场地内不同宽度及等级的道路形成网络，满足各种不同层次的交通需求。体育场北面以铺地作为象征性的轴线末端。

2.4 市政条件

目前场地周边道路还正在建设之中，校内干道路基完成，相应的管线埋设也已基本完成，体育场东侧的4米宽车道路基及管线埋设正在进行，因此，在设计中应注意与场地现状的条件吻合。

2.5 景观及绿化设计

广州大学校内引入珠江水系形成一个湖面，为校园景观增色不少。体育馆南面设置硬铺地，可提供给校内学生露天休息活动等用途。湖岸种植观赏性热带植物及布置小品。

车行道两侧种植行道树，灌木丛及花圃等，结合道旁休息座椅，创造一个怡人的外部环境。场馆周边人员集散广场均采用广场砖铺设，图案以简洁大方为原则。第三篇 建筑

3.1 体育馆

3.1.1 全体育场地设计

场地设计尺寸为40x64米，这样的优势在于：
l 满足所有体育馆内体育比赛的可能，可以进行篮球，排球，羽毛球，手球，乒乓球，武术，体操，艺术体操等比赛和训练。

l 出于举办国际篮球比赛的需要，可以布置出一块热身场地，满足国际篮联的场地要求。

l 为平时的教学，健身和集会表演活动提供更灵活的场地，最大化发挥使用效益。

40米
64米

下面是这块场地能进行的各种活动布置图：

篮球
羽毛球
网球
体操
排球
乒乓球
观演厅
展览

3.1.2 多功能场所设计
在场地东西侧设置大空间多功能用房，这些房间可用于体育教学，健身活动（武术，跆拳道，乒乓球等），在大型比赛时可作为赛时临时用房。
3.1.3 看台布置

3.1.3.1 视觉质量评价

视距、方位角、高度角和视野角对视觉质量均有影响，根据综合分析，得出一般球类视觉质量分布图，结合体育馆平面分析，以确定整个坐席区在平面上的视觉质量分布，以获得最多数量最佳视觉质量的座椅。

由上图可见，看台沿比赛区长边东西布置可保证绝大部分看台位于最佳视线区。
同时可使场馆南北通透，保证自然采光和自然通风。

固定看台
固定看台
临时看台
临时看台

临时座椅位于东西看台下方，可拉出布置。

3.1.3.2 座椅设计

l 标准座位尺寸：宽480MM，排距850MM
l 贵宾席座位尺寸：宽550MM，排距850MM
l 标准座位可改造成标准媒体记者席：座距600MM，排距1700MM，两排座椅改造。（国际比赛时评论员座椅和摄像机云台需要排距2000MM，三排座椅改造）
l 8个残疾人座席（座位总数0.2%的国家标准），每个残疾人坐席尺寸为1100mmX800mm,满足无障碍设计要求
l 便于寻找，满足防火疏散要求
l 所有的座位能可以看见记分牌

3.1.4 视线设计

3.1.4.1 视点选择

《体育建筑设计规范》(JGJ31-2003)规定比赛场地最外侧边线为设计视点。篮球比赛场地长28米，宽15米，两个长边各留5米缓冲区。东西两侧看台视点选择距中线20米处地面点，即保证观众能看到场地边线内的所有活动。

3.1.4.2 视线计算

通过下面的公式用来进行看台的高度核算
视线公式

N = (R + C x (D + T) - R
D

其中：
N = 靠背高度riser height
R = 眼睛到看点的垂直距离
D = 眼睛到视点的手平距离
C = “C” 值见下
T = 每排座椅台阶的宽度

“C”值是前排观众的眼睛到“最低点视线”的垂直距离。
“最低点视线”指的是从观众眼睛到比赛场地最边缘的视线。
看台的倾斜度不能超过 30°。

观众坐高按中国人坐视眼高115CM。

3.1.5 疏散设计

看台区共设八个疏散出口，取中部最不利出口进行疏散时间计算：
共有490人需要通过该出口，疏散口为2.2m，计4股，每股人流通行能力按37人/分钟计算。
疏散时间为 490/（4×37）=3.31分钟
满足规范要求。

3.1.6 屋面系统

3.1.6.1 形成原理

下面是屋面形成的图示。

球形屋面使设计和施工变得相对容易，体现在：

l 实现均分材料规格，节省材料造价。
l 网架技术成熟，节省用钢量。
l 节点统一，便于施工安装。

3.1.6.2 屋面材料

屋面材料采用压型钢板屋面板和采光阳光板天窗相结合。除中部部分天窗为可开启外，其余均为固定天窗。可开启天窗为每个网架内开四个方形窗扇，需要通风时依靠电动向上开启45度，开口朝向北向。

3.1.6.3 节能原理
天窗统一朝向北侧开启，结合南北墙面外窗形成室内良好通风采光系统，
这些措施能改善室内温湿度和光环境，最大限度节省空调和照明能耗，从而节约场馆运行费用。

3.1.7 使用模式

基于我们对使用要求的理解以及我们的多功能设计策略，我们将体育馆的使用情况分为以下三种模式以涵盖各个时期不同使用功能的需求：

l 体育教学模式：主要用于学校体育教学。

l 普通活动模式：包括对学生开放健身运动场地，校内校际普通交流比赛，大型文艺汇演，报告会，招聘会，迎新开学典礼，毕业典礼等集会活动。

l 大型赛事模式：用于大运会，亚运会，单项国际比赛等大型赛事。

根据三种不同的运营模式，需要考虑不同使用群体对功能的不同需求。

健身活动：
这种模式主要使用一层功能：

l 两侧多功能用房用于各类健身用房（武术，跆拳道，乒乓球）；
l 场地用于球类，大型舞蹈活动；
l 学生由两侧门厅进入场馆，使用两侧的更衣和卫生间

体育比赛：
l 东部作为运动员准备，休息，更衣，检录用房；
l 西部中间为贵宾领导接待室，有专用楼梯上至主席台，南北两侧比赛组织用房。
l 观众由东西两侧楼梯上至二层平台，残疾人由专用提升机上至二层。

技术官员

比赛区

计时计分
贵宾

热身区
技术区
运动员

大型赛事模式
校园体育设施举办大型体育赛事的时间并不多，但是由于广州大运会和亚运会的即将举办，以及学校举办国际赛事的交流需求，体育馆仍需考虑此种模式的可能。
大型比赛期间可能需要增设一些临时设施，比如座椅，赛事技术用房，媒体用房等。
以下是我们提供的大型比赛策略：

总体规划

我们在设计体育馆的总体功能布局的时候就已经考虑到大型比赛的可能。我们认为功能规划必须保证：

l 赛事临时改造最小化以免影响赛后的教学活动。
l 功能转变灵活最大化以免重复建设投资。
l 与体育场的整体赛事布局结合。

下面是我们建议的体育馆大型赛事布局简图：

前院FOH
后院BOH

技术官员

观众

比赛区FOP
贵宾
观众

媒体

观众

运动员

体育馆东侧广场包括室外运动场地作为观众区前院(FOH)，包括观众的出入口管理，人流疏散、人群控制和排队管理。

西侧广场为体育馆的后院(BOH)，提供给贵宾，运动员，媒体和技术官员和后勤出入，同时西南侧和西北侧的区域可用作赛事室外临时设施（比如大型车辆停放）用地。

平面功能

一层平面：东侧为运动员区，设准备室，更衣休息室，检录，热身场地，兴奋剂检测，中部为计时计分用房；西侧中部为贵宾区，西北侧为技术区，西南侧为媒体区。
二层平面：两侧均作为观众卫生间等辅助用房。

2.1.8 建筑特征

建筑类别
中型体育馆
耐火等级
一级
抗震设防烈度
七度
防水等级
一级
主要结构选型
钢网架结构屋盖，钢筋混凝土框架
室内混凝土建筑层数
地上二层
室内钢网架结构底高度

25.30米

钢网架结构屋盖顶面高度

27.30米（距地高度）

3.1.9 建筑材料

外围护墙体为200mm厚加气混凝土，南北两端为大片竖向玻璃窗及实墙,一二层为可开启窗扇，七米以上为固定玻璃窗。内隔墙材料同外墙，厚度以200mm为主.
比赛厅内墙：结合比赛厅内部的声学设计可能会在两侧增加吸声板的设置。
卫生间和更衣室：浅色内饰以表现洁净的氛围，局部可考虑木质隔断。
栏杆扶手：不锈钢磨光栏杆。

3.1.10 分层面积表

名称
面积（m²）
一层
5322.32
二层
1585.92
三层
369.90
四层
951.00
马道层
27.40
总建筑面积

8256.54

3.2 体育场

3.2.1 设计目标

l 满足体育教学需求
l 达到国内足球，田径比赛要求
l 达到国际足球，田径比赛训练场地要求
l 具备举办国际足球邀请赛的潜力。

3.2.2 场地设计

l 比赛场地南北向布置，纵向轴平行南北方向。
l 比赛场地布置周长400米的标准环形跑道、标准足球场和各项田赛场地。
l 除直道外侧布置跳远场地外，田赛场地均布置在环形跑道内侧，在环形跑道北外侧布置障碍赛水池
l 周长400米环形跑道由两个半径36.5米的半圆和两个84.39米的直段组成，比赛按逆时针方向跑进。弯道与东直道8条，西直道10条。西直道长145米，其中起点准备区5米，终点缓冲区30米。
l 足球场地为68*105米的天然草坪场地，设置比比赛场地更大的草坪区。
l 各田赛项目设置两个不同方位的场地，满足田赛项目对场地阳光和风向的选择需要。
l 西直道外侧场地最大宽度13米，满足中起点裁判工作、颁奖仪式等活动需要。

跳远，三级跳远
跳高
撑杆跳高
铅球
标枪
足球场
链球铁饼

3.2.2.1 场地特点

l 场地在满足比赛需要的前提下，占地较小，节约用地。
l 各田赛项目设置两个不同方位的场地，满足田赛项目对场地阳光和风向的选择需要。
l 西直道外侧留有较大宽度，满足颁奖等活动的需要。
l 交通沟在场地内直接设置，设置栏杆与比赛场地分开，栏杆可用于平时体育教学学生压腿活动。场地平整，减少活动的不便。
l 场地设置南北两个出入口，净高4.0米，满足大型活动的入场和车辆通行，大量人员集散的需要。

3.2.3 看台

由于学校运动会及比赛决赛主要在下午举行，因此将看台设计为东西不对称布置。主看台集中在西侧，东侧布置部分看台，两侧的出挑雨篷保证了体育场相对于中轴线的对称形象。

看台南北向以平台相联系。形成围合的比赛空间，营造良好的比赛气氛。

3.2.4 视线设计

3.2.4.1 设计原则

体育场的视线设计以通视、明视、真实、舒适四个方面为基本设计原则，并满足多种体育比赛的观赏要求。

3.2.4.2 视点选择

下层看台以东侧跑道外边缘线处地面为设计视点，西侧楼座看台则以西侧沙坑中心线处地面为设计视点，按照此视点进行视线计算，可同时满足田径、足球、演唱会、文艺演出、群众集会、大型活动开闭幕式等多项活动对于视线通视的要求。

东看台跑道线

跳远沙坑中线

3.2.4.3 视线计算

设计参数
l 视线设计的C值采用6cm，即视线穿过隔排观众头顶。
l 我国人体平均尺度坐视眼位高为115cm。

3.2.5 疏散设计

3.2.5.1 设计原则：

l 疏散口大小合理，分布均匀
l 疏散路线明确、安全
l 疏散通道便捷、流畅
l 人流无交叉干扰
l 疏散时间满足规范要求。

3.2.5.2 疏散方式

l 看台分为下部的两侧半环形看台和西侧的上部看台两部分。整体采用中行式疏散，人流路线便捷、顺畅。其中下部的半环形看台为上行式疏散，西侧上部看台为下行式与侧边疏散相结合的复合式疏散方式。

l 观众席设有纵向和横向通道，并在座席后侧设置环形疏散通道。纵向通道宽1.1m，可通行2股人流。通道间最大连续座位数横向为42座，纵向共29排，符合规范要求。

3.2.5.3 疏散时间

东侧的半环形看台排数少（只有4排），相对每个座席分区观众人数也较少，且大都为完全的室外看台，疏散远比西侧的上部看台简单。故这里只对西侧的上部看台进行疏散时间计算，只要这一部分能够满足要求，其余部分就也能满足要求。

上部看台最不利的疏散部位是看台正中的座席区。以这一个座席分区767席为计算单位，疏散口为2.4m，计4股，每股人流通行能力按42人/分钟计算。
疏散时间为 767/（4×42）=4.565分钟

疏散口至室外地面最远距离22.8m，通行速度按45m/分钟计算。

l 疏散时间为 22.8/45=0.507分钟。
l 最不利的总疏散时间T＝3.809+0.507=4.316分钟。
l 最不利总疏散时间均控制在6分钟之内，满足规范要求。
l 疏散总宽度>西侧所有看台总人流股数的疏散宽度，不存在人流滞留现象。

3.2.6 雨篷设计

西侧雨篷基本覆盖所有上部看台，顶部材料选用自重较轻的聚碳酸酯采光板，磨砂与透明相结合。看台后区采用同样的分隔肌理。

与西侧雨篷呼应，东侧在130米室内跑道用房外设出挑雨篷，下部作为附属用房的外立面。

表面肌理采用与广州大学校园风格协调的长条网格状。

3.2.7 其他设施

l 在百米跑到终点处的座席上方布置了自动计时计分用房。满足大型比赛的需要。
l 在体育场南侧布置了固定式大型电子计时计分牌一块。
l 在东看台下布置130米室内直跑道。在满足比赛需要的同时，与东侧的训练场地结合，形成学校的教学训练区。
l 设置了一套运动员休息室，分布置在东侧看台下。西看台下设贵宾休息室及裁判员休息室，满足大型比赛等需要，东看台下休息室满足学校日常教学活动需要。
l 在东看台下北侧设检录区，并通过地下通道与训练场连接。
l 东看台下设四球道的保龄球场地。
l 南北环型房间作为办公，教学用房。

3.2.8 使用模式

根据使用的要求，体育场有如下使用模式：

l 教学
l 校内校际比赛
l 全校范围的集会活动
l 大型比赛训练场

3.2.8.1 体育教学模式：

使用室外场地，东侧130米室内跑道和看台下的大空间用房。学生可由一层直接进入场地。

3.2.8.2 普通比赛模式：

l 运动员：由西北侧进入场地。
l 观众：由东西两侧楼梯上至二层平台，进入看台区。
l 残疾人：由西侧专用提升设备上至二层。
l 贵宾：由西侧一层门厅进入，通过专用楼梯上至主席台。

3.2.8.3 大型比赛模式：

l 运动员：由西北侧进入场地，比赛结束后经过西南侧的采访混合区。
l 观众：由东西两侧楼梯上至二层平台，进入看台区。
l 残疾人：由西侧专用提升设备上至二层。
l 贵宾：由西侧一层门厅进入，通过专用楼梯上至主席台。
l 媒体：由西南侧进入，设工作区和新闻发布厅。
l 技术官员：由西北侧进入场馆。

3.2.9 建筑特征

建筑类别
小型体育场
耐火等级
一级
抗震设防烈度
七度
防水等级
一级
主要结构选型
钢筋混凝土框架，钢支架雨篷
室内混凝土建筑层数
地上二层
室外看台高度

16.51米

钢支架雨篷顶面高度

24.64米（距地高度）20.64米（距地高度）

3.2.10 建筑材料

外围护墙体为200mm厚加气混凝土，。内隔墙材料同外墙，厚度以200mm为主，卫生间及更衣间部分墙体为100mm厚。
卫生间和更衣室：浅色内饰以表现洁净的氛围，局部可考虑木质隔断。
栏杆扶手：不锈钢磨光栏杆。

3.2.11 分层面积表

名称
面积（m²）
一层
7921.26
二层
1901.90
三层（看台）
1668.22
总建筑面积

10491.38

3.3 游泳池及附属用房

3.3.1 游泳池

二期建设的露天游泳池位于体育馆西侧。这里有较为安静的环境，朝向湖面的景观，并不会对教学区产生噪声影响。

游泳池尺寸为50米x25米标准泳池，预留电子触摸板的安装位置。考虑到学校使用师生有部分为初学者，因此水深设计为由1.3米向2.5米放坡。

在这个泳池中能够进行游泳锻炼、学习、水上有氧训练和水疗。

主游泳池西侧设为25米x15米训练池，水深1.3米。

3.3.2 附属用房

泳池附属用房位于泳池东侧，主要功能为泳池管理，更衣设施和设备用房。

附属用房上方设1080座露天看台。

由于功能简单，因此建筑造型采用简单体块和出挑屋檐，体现简洁大方的校园建筑风格，同时具有南方建筑的通透，轻巧。墙面为白色涂料，不做过多装饰。设备用房地面为水泥地面，更衣室等功能用房地面铺设防滑地砖。

3.3.3 建筑特征

建筑类别
室外泳池及室外看台，附属用房
耐火等级
二级
抗震设防烈度
七度
防水等级
二级
主要结构选型
钢筋混凝土框架
室内混凝土建筑层数
地上二层，局部半地下室
室外看台高度

7.47米

3.3.4 分层面积表

名称
面积（m²）
一层
525.20
总建筑面积

525.20

3.4 高尔夫练习场及练习房

3.4.1练习场

练习场位于中央水面西侧，主要用于旅游学院教学实验。

场地占地720平方米，发球方位向北布置以免直射阳光对教学和练习产生的眩光影响。场地内布置起伏坡地，沙地，水池等（另行设计），种植台湾草并设自动喷淋系统，四周为12米高围网。

3.4.2练习房

练习房设两层。首层层高5.5米，为教学练习区。南侧人口为透空门厅，设酒吧台和休息座椅，两侧分设更衣卫生间和器材储藏间，北部沿边设置10个发球档位。二层为办公和大空间教学用房，设室外走廊。

考虑统一的材料模数，我们采用了1.5X1.5米的方格网来布置平面和立面，使整个建筑具有严格的对位关系。墙面采用涂料，地面为水泥地面刷水泥漆，更衣室及卫生间地面为防滑面转。

3.4.3 建筑特征

建筑类别
室外场地及附属用房
耐火等级
二级
抗震设防烈度
七度
防水等级
二级
主要结构选型
钢筋混凝土框架
室内混凝土建筑层数
地上二层
建筑高度

10.50米

3.4.4 分层面积表

名称
面积（m²）
一层
112.58
二层
105.00
总建筑面积

217.58

第九篇 消防专篇

9.1 概述

广州大学二期体育场馆位于番禺小谷围岛的大学城，场馆主要处于广州大学校园中轴线上，校区的北侧。共有一个体育场，一个体育馆，两个室外泳池及一个附属用房，一个高尔夫练习场及附属用房等四个单项建筑。

基地位于广州大学城的西端，东北面为进出小谷围岛的高架桥，东面为中环路，西面为校区内的教学楼，南面为图文广场。体育馆与图文广场之间为湖面。

体育场为小型体育场，属乙类体育建筑，建筑面积10491.38 m²。体育场共有座椅4960个，观众通过室外楼梯上至二层，由各个观众入口进入座席区。体育场座席主要位于西侧，主席台及残疾人座席位于西侧。东侧首层设置室内跑道。

体育馆为中型体育馆，属乙类体育建筑，建筑面积8256.54 ㎡。体育馆共有固定座席2892 个，活动座席946 个。观众通过东西两侧开敞楼梯上至二层，从二层进入各个座席区。主席台及残疾人座席均位于西侧。体育馆场地设一个比赛区及一个热身区，可进行多种比赛，多功能使用。
室外泳池为一个50X25m比赛池及一个25X15m训练池，旁边更衣室等附属用房设于一层，二层设露天看台，共可容纳观众1080个。
高尔夫练习场为教学使用的露天场地及附属用房，内设更衣，卫生间等，二层为教室，建筑面积为217.58㎡

9.2 周边道路及疏散广场

广州大学二期体育场馆交通主要依靠校区内的环路,并可通过中环路及外环路迅速得到疏散。外环路红线宽55米，中环路红线宽60米，校内干道路宽12米，体育场周边道路宽4米

体育场馆周边道路至少4米宽，可满足消防车通行的要求。体育场及体育馆周边均有环路，平时车辆限制进出，紧急时可让消防车辆环行。体育场及体育馆周边均匀布置进出口，并留有足够的人员疏散广场，便于疏散。

9.3 平面形状及空间形态

体育场首层为围合式，内部设走廊可环形贯通。体育场东西两端留有净空大等于4米的门洞，可供大型车辆及消防车进入场地。西侧看台比东侧楼房高。看台罩棚为左右基本对称。

体育馆平面形状为方形，屋顶形状为球体局部。屋顶呈北高南低。最高点在比赛场正上方。屋面结构形式为网架结构，屋面材料为压型钢板。屋顶南北向设屋顶采光区，部分为可开启天窗，可满足紧急时的烟气排放。南北两侧为实墙与大片玻璃窗，玻璃窗在近人的地方可开启。

9.4 消防分区

体育场馆往往需要内部的防火分区，防烟分区的划分方式比较灵活，才能满足建筑正常使用功能的需要。我国规范中也考虑到体育场馆的特殊情况，对体育馆建筑的防火分区面积作出了较一般建筑灵活的规定：
· 《建筑设计防火规范》（GBJ16-87，2001年版）（以下简称“建规”）
一二级建筑每层最大允许建筑面积2500 m²,体育馆、剧院、展览建筑等的观众厅、展览厅的长度和面积可以根据需要确定。
· 《体育建筑设计规范》（JGJ31-2003）（以下简称“体规”）
体育建筑的防火分区尤其是比赛大厅，训练厅和观众休息厅等大间处应结合建筑布局、功能分区和使用要求加以划分，并应报当地公安消防部门认定。

基于以上相关条文，体育场有条件按最大防火分区面积设计，故此
