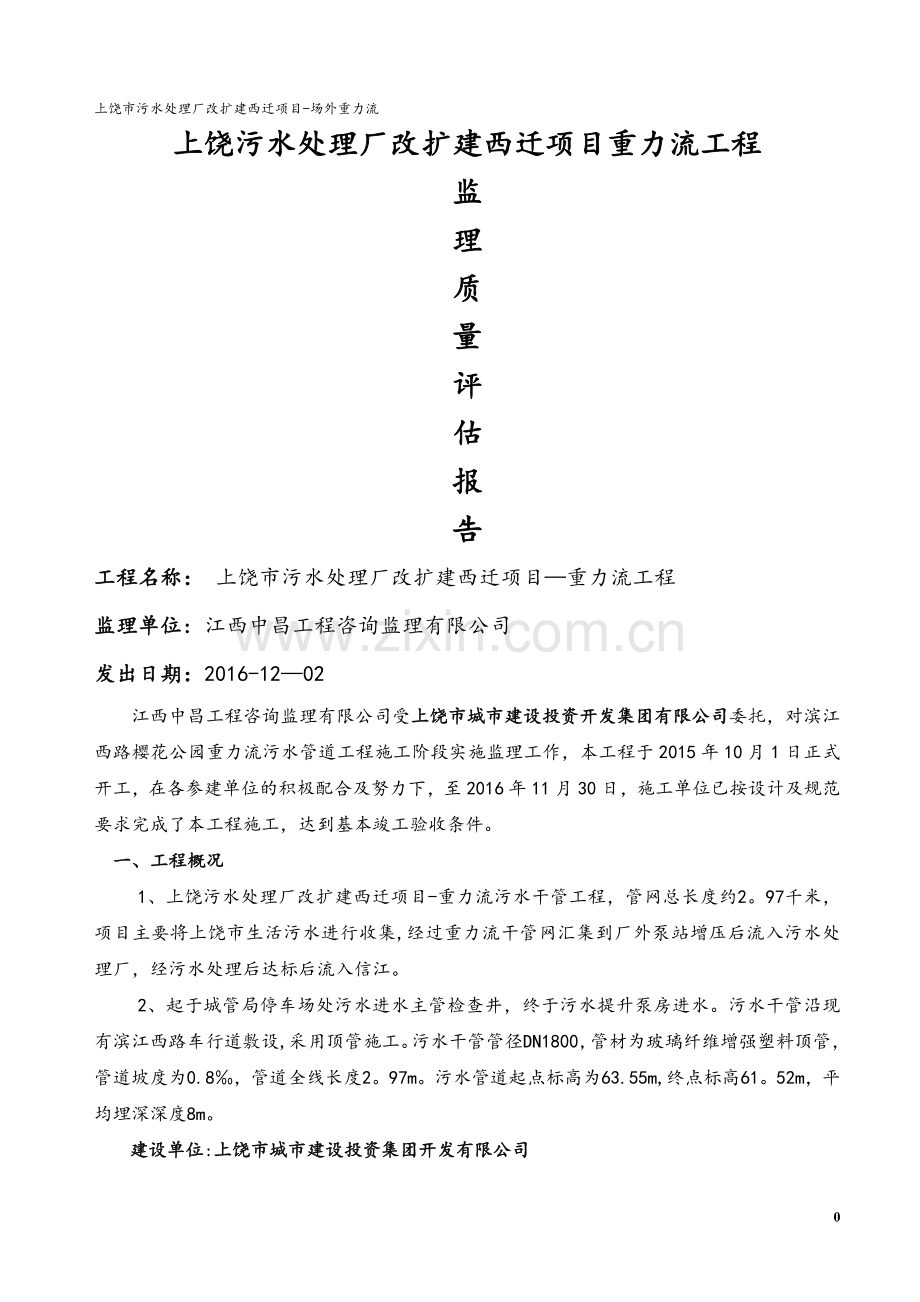

上饶市污水处理厂改扩建西迁项目-场外重力流
上饶污水处理厂改扩建西迁项目重力流工程
监
理
质
量
评
估
报
告
工程名称： 上饶市污水处理厂改扩建西迁项目—重力流工程
监理单位: 江西中昌工程咨询监理有限公司
发出日期：2016-12—02
江西中昌工程咨询监理有限公司受上饶市城市建设投资开发集团有限公司委托，对滨江西路樱花公园重力流污水管道工程施工阶段实施监理工作，本工程于2015年10月1日正式开工，在各参建单位的积极配合及努力下，至2016年11月30日，施工单位已按设计及规范要求完成了本工程施工，达到基本竣工验收条件。
一、工程概况
1、上饶污水处理厂改扩建西迁项目-重力流污水干管工程，管网总长度约2。97千米，项目主要将上饶市生活污水进行收集,经过重力流干管网汇集到厂外泵站增压后流入污水处理厂，经污水处理后达标后流入信江。
2、起于城管局停车场处污水进水主管检查井，终于污水提升泵房进水。污水干管沿现有滨江西路车行道敷设,采用顶管施工。污水干管管径DN1800，管材为玻璃纤维增强塑料顶管，管道坡度为0.8‰，管道全线长度2。97m。污水管道起点标高为63.55m,终点标高61。52m，平均埋深深度8m。
建设单位:上饶市城市建设投资集团开发有限公司
设计单位:中国市政工程中南设计研究总院有限公司
监理单位:江西中昌工程咨询监理有限公司
施工单位:中国第四冶金建设有限公司
工程主要形象工作量：(图纸设计或中间计量工程量,最终工程量以竣工决算为准）
序号
名称
单位
数量
备注
1
DN1800玻璃纤维增强塑料顶管
m
2747。75

2
顶管接收井
座
15
5300×5000
3
顶管工作井
座
16
8500×6000
4
拆除沥青路面
m2
1751.19

5
拆除水稳层
m2
1751.19

6
进出洞口高压旋喷桩
m3
4627。95

C30沉浸预制盖板
m3
238.18

C20泵送沉井流槽
m3
727。972

C25沉井砼（封底)
m3
1015

C30沉井砼（底板、刃脚、池壁）
m3
4166。88

二、评估依据
1、工程建设监理合同,工程施工合同;
2、工程设计施工图；
3、《给水排水管道工程施工及验收规范》(GB50268—97）
4、《市政排水管渠工程质量检验评定标准》（CJJ3—90)
5、建筑工程施工质量验收统一标准《GB50300—2001》
6、国家颁布的有关政策、法令。
7、市政工程材料质量管理现行规程及有关技术标准。
三、监理人员严把原材料使用关
本单位工程质量保证资料齐全，符合要求，主要控制资料如下表
质量保证资料审查情况统计表
序号
资料名称
份数
审查情况
1
混凝土抗压试验及评定报告
115
合格

混凝土抗渗试验及评定报告
54
合格
2
DN1800玻璃纤维增强塑料顶管检测报告
4
合格
3
原材料出厂合格证书及进场检（试）验报告
144
合格
4
隐藏工程检查验收记录
124
合格
6
工程质量事故处理文件
无
合格
注: ①对管构件及附件、材料进场严格控制,杜绝一切不合格材料进场投入使用，保证工程所有材料符合图纸设计要求、施工规范规定及合同约定要求。
②对进场的钢筋、砖、砂、水泥等原材料均按规范见证取样送检，同时查验产品合格证书、出场检测报告及质量保证书,保证所有进场的材料、管构件及附件，经检验合格后方可投入使用。
四、严把工序质量控制关
我们监理组督促施工单位建立完善的组织体系、质保体系,经保证对所有工程的控制和管理.并对施工单位申报的每道工序,监理人员全部进行严格的验收和见证送检,验收不合格、检测不合格的工序不允许进入下道工序施工。
监理人员主要对沉井尺寸及下沉到位标高、沉井预留孔洞大小及标高、引流管沟槽的开挖、安管的平直、管道的接口的施工进行了控制,对开挖部位的回填进行了现场旁站，进行污水管道闭水试验。
监理人员在监理工作中能及时发现施工单位所存在问题,并及时以书面方式要求施工单位整改。对违反了施工规范要求,随即要求施工单位进行返工处理,对严重不符合施工规范要求的，立即签发监理通知单，并监督施工单位进行整改；整改到位后再报我监理组进行验收，直至合格。污水管道工程在甲方领导的关心和支持下,以及各部门和施工单位全力配合下，我监理组圆满完成了本工程的监理任务。
1、 沉井施工
本工程顶管工程工作井、接收井均采用沉井施工
1）为保证沉井制作均匀下沉，先将井区范围内的障碍物与表层土挖除。
2)基坑挖好后在刃脚及地梁下铺设垫层振实后立模。模板具有一定的强度和刚度，模板安装缝隙严密,支撑牢固，符合结构尺寸的要求.
3）沉井地梁浇筑完成后，进行了保养。
4) 沉井钢筋安装过程中，对钢筋的规格、数量、间距、尺寸、接头位置、搭接长度、接头百分率、预埋件的预埋规格、数量、位置等进行检查；沉井模板安装过程中,严格控制模板的允许偏差及预埋件、预留孔洞偏差、模板轴线、标高尺寸、垂直度、水平度、对拉螺栓（包括对拉螺栓止水片）、模板排架等进行全面检查把关；沉井混凝土浇筑过程中，首先严把进场混凝土质量关，对商品混凝土的配合比报告、出厂时间严格控制，现场随机取样制作试块,进行坍落度试验，全部符合要求后方可使用，在混凝土浇筑过程中应观察模板、支架、钢筋、预埋件的情况，当发现有变形、移位时，应立即停止浇筑，并应在已浇筑的混凝土凝结前修整完好。对于有预埋件、和钢筋密集的部位，应采取技术措施，确保顺利布料和振捣密实。在浇筑混凝土时，应经常观察，当发现混凝土有不密实等现象，应立即予以纠正。在混凝土浇筑之后做好保温保湿工作，采用长时间的养护延缓降温时间和速度，并及时调整保温和养护措施,有效控制有害裂缝的出现,严控混凝土浇筑质量。钢筋安装、模板安装、混凝土浇筑质量均符合设计、质量验收规范要求。
在沉井制作中严格控制沉井质量实质误差均控制在规范允许范围内：
1
结构体外观质量
无裂缝,无蜂窝、空洞,不露筋
2
平面尺寸偏差
长与宽
±0。5％，且不大于100mm
曲线部分半径
±0.5％，且不大于50mm
两对角线差
＜1%
预埋件
≤20
3
下沉过
程中的
偏 差
高 差
1.5％～2％，且不大于1m
平面轴线
小于1。5％下沉总深度，且不大于300mm（此数值不包括高差引起的中线位移）
2、顶管施工：
管道顶进质量符合设计、规范要求.
本工程顶管属于玻璃纤维增强塑料管。为确保工程质量、安全万无一失，项目部多方考察、学习，决定采用上海浦东久恒金属结构件有限公司:SL—Φ1800泥水平衡顶管机。
顶管工程的质量控制手段:
1）顶管施工前应选派经验丰富的顶管施工队伍进场施工。
2）顶管施工前编制顶管施工方案，提交监理单位审定后才能施工.
3）项目部应针对本程地质情况比较复杂的情况制定出相应的技术措施，该措施应取得监理和建设单位的同意后方可实施.
4）顶管前,项目部应对作业班组进行详细的技术交底，并办好书面手续.
5）顶进设备的两导轨安装应牢固、顺直、平行、等高，其纵向坡度应与管道设计坡度一致,全部设备经过检查并经过试运转后方可使用.
6)顶进开始时，应缓慢进行,待各接触面密合后,再按正常顶进速度顶进。
7）顶管进出洞口的地基加固，必须严格按方案实施，做好原始记录。洞口止水装置的同心度误差小于1cm。机头到达接收井测量垫底，应避免管子叩头现象.
8）项目部应派专人对成品管从质量、保管、安装等进行全面监督。
9）管道顶进过程中，应控制机头的前进方向，确定管道在垂直和水平方向上与设计轨迹一致；严格控制好顶进施工区域的土层下沉在可控范围内；顶管顶进时控制好顶力，保持泥水平衡,并根据测量结果分析偏差产生的原因和发展趋势，确定纠偏的措施。
10）闭水试验：本工程闭水试验污水管分段满水，试验全部符合验收规范要求.
2、 引流管施工：
1）管道的质量应符合设计要求，不得有裂缝、破损的现象.
2）管道基础必须符合设计要求，管道坡度不得倒流水，缝宽应均匀，管道内不得有泥土、砖石、砂浆、木块等杂物.
3)接口应平直,环形间弾应均匀、密实、饱满,不得有裂缝、空鼓等现象。
4）接口表面应光洁密实，厚度均匀,不得有间断和裂缝、空鼓.
5）安管时要求必须用水准仪及时控制管顶标高，轴线位置要求按预先弹出的墨线控制，然后用紧管设备将管口插口慢慢插入承口。
6）管道安装完成后回填的土料，必须符合设计或施工规范的规定。
3、 井筒施工
井筒施工符合设计及规范要求：井筒施工监理现场实施复核，确保井筒的标高和位置准确.严格控制井筒外观尺寸，施工注重模板及钢筋的验收，以符合规范及设计要求。
5、沉井回填
回填时已清除盖板底杂物，严格按照分层回填中粗砂.按设计要求对每层进行压实,压实度符合设计要求。
6、施工质量问题及情况
本工程施工单位项目部能够严格按照设计和规范施工，严格按程序施工，未出现质量或安全事故。在管道顶进过程中出现方向偏差不符合要求时能够及时纠偏处理。
五、质量评定情况
1、按照图纸设计要求,进行放线定位，并通过复核。
2、顶管工作井施工方案行之有效，并能按方案实施。
3、原材料进场严格按规定取样送检，检测结果均已合格。
4、顶管施工过程中，按要求进行测量并记录,结果表明,方向和高程均符合要求。
5、检查井按规范要求安放检查爬梯、砌筑、回填。
6、工程资料收集齐全，隐蔽施工记录详细.
六、关键工序部位验收情况
对于关键工序的验收，监理严格按照国家和地方强制性标准实施，在每道工序验收前要求施工单位自检合格后再报监理进行验收，检查合格后方可进行下道工序施工，每道工序的检验严格按照设计和规范标准进行，不合格不准进入下道工序施工。监理对施工单位的下水道关键工序及部位进行验收，均为合格.详见下表：
关键工序、部位验收表
序号
关键部位工序
抽查项目
抽查结果
1
顶 管
轴线
合格
2
闭水试验
合格
3
变形
合格
4
通水检查
合格
5
回填
压实度
合格
6
沉井制作
钢筋（规格、接头、数量、保护层）
合格
7
混凝土（抗压强度)
合格
七、 施工中的特点、难点和施工中出现的问题处理情况
1、W23-W24段顶管顶进时，遇地层全部为砾石层,摩擦力过大,致使无法顶进，将机头取出,进行沟槽开挖，采取人机配合铺管。
2、W25#—W26＃段顶管在顶进过程中,遇到本段地层全部为砾石结构，导致顶管四周外壁摩擦力过大,顶管无法顶进，且由于顶管顶进时的应力作用，使“和济"水厂二条供水管下塌，为保证顶管顺利进行和供水管道安全，经研究决定，采取上部砾石开挖清除。泄压后继续顶进.
3、顶管顶进过程中多次遇到大石块、混凝土浇筑物、密实性卵石层、地下管线等障碍物，机头多次被卡，无法穿越障碍物，采取沟槽开挖方法取出机头，采取人工铺设顶管或换填黄土压实后继续顶进的方法施工.
4、W19-W20顶管顶进时,顶管机与原滨江西路泄洪箱涵正交，无法穿越钢筋砼箱涵壁,请设计单位就现场实际情况出具相关图纸,进行破除箱涵顶板部分砼，进行人工下管.
八、工程质量评价意见
本工程检查井、工作井尺寸符合要求,混凝土抗压强度符合设计和验收标准；引流管沟槽开挖宽度、高程、轴线符合设计和验收标准，管节铺设直顺、稳固、承插式接头紧密；管道闭水试验允许渗水量符合设计和验收标准;回填砂、回填土压实度符合设计和验收标准。
1、工程技术资料审查情况：
1）工作井分部工程报验资料累计检验批报审共计359批次，评定等级合格。
2）不开槽施工管道主体结构分部工程报验资料累计检验批报审共计124批次，评定等级合格.
2、本污水管道工程施工质量验收意见
工程
质量
验收
综合
意见
及工
程质
量等
级
验收意见：
1)本顶管工程报验资料已通过验收，质量符合设计要求和施工规范规定,资料齐全,核定等级为合格。
2）施工单位已按工程设计（含变更设计）资料和施工合同约定内容组织施工完毕，施工中执行了国家相关规范和国家强制性标准,达到了设计使用功能，可以进行工程竣工质量验收及工程质量等级评定。
存在主要问题:
无
工程质量等级:
本污水管道工程质量综合评估等级为：合 格
未达使用功能
的部位
无
本工程在施工中严格按照设计施工图、规范要求以及施工组织设计进行施工，符合设计及规范要求，无违反建设工程强制性条文的情况，质量保证资料基本齐全、真实.经自检所完成合同内及合同外工程，均满足相关规范、标准要求,经评定为合格工程.
九、 本污水管道工程有关补充说明及资料
1、设计变更（回复单）汇总表
序号
提出单位
日期
内容概要
1
设计变更
2015。10。8
1、 废除原设计W1，增加W2—1＃—W2—5五座井
2、 28#移至泵房南侧，进口调整至南侧；顶管增加5米
2
设计单位回复
2015。11。05
1、沉井四周采取12m拉森钢板桩支撑围护止水
2、井周边采取钻井、泵吸降水沉井
3、沉井到位后井底卵石采用高压注浆砼封底
4、因粉砂与卵石层严重存在坍塌与透水，存在隐患，建议采用顶管部位4。0m内高压注浆
对上述4个问题的回复
3
设计单位回复
2015。12。02
关于就上饶多雨，信江水位高,原施工方提出的顶管人机共进方案存在安全隐患给出的回复
4
设计单位回复
2015。12。25
关于15#工作井沉井造成香江明珠楼盘地坪和绿化带沉降给出的回复
5
设计单位回复
2016.3
井上砖砌井筒变更为混凝土井筒
6
设计单位回复
2016。6.20
现场管道材质及覆土要求要求
7
设计单位
2016.8
27＃井到泵站段钢板桩支护，周边高压旋喷
2、监理通知单
BI-04—38
2015。10。14
关于场外重力流施工相关事项
回复
BI-04—39
2015.10.22
关于场外重力流污水干管施工存在问题
回复
BI-04-40
2015。11.24
关于场外重力流21＃底板施工中存在问题
回复
BI-04-41
2016。01.13
溶液池液口有漏水现象需立即处理
回复
BI—04—42
2016。04。14
关于重力流施工过程中出现的问题
回复
BI—04-43
2016.05.19
顶管过程中降水措施
回复
BI-04-44
2016.06。05
施工现场存在安全隐患
回复
BI-04—45
2016。06.06
施工现场工人施工存在的安全隐患
回复
BI—04—46
2016。07.07
关于24＃—27＃开挖管道施工中存在的相关问题
回复
BI-04-47
2016。07。29
根据现场情况，要求施工单位配备相应发电机及相关专业人员.
回复
BI—04-48
2016.08。20
关于二期土方要求暂停施工事宜
回复
BI—04-49
2016.09。10
污水干管5-6#段人工下管作业区安全须知
回复
BI-04—50
2016.10.01
重力流顶管施工目前状态混乱，指出现场存在的相关问题
回复
编制人姓名: 签 名：
项目总监理工程师： 签 名： （盖注册章）
单位法定代表人： 签 名：
签 发 日 期：二O一六年十二月三日
