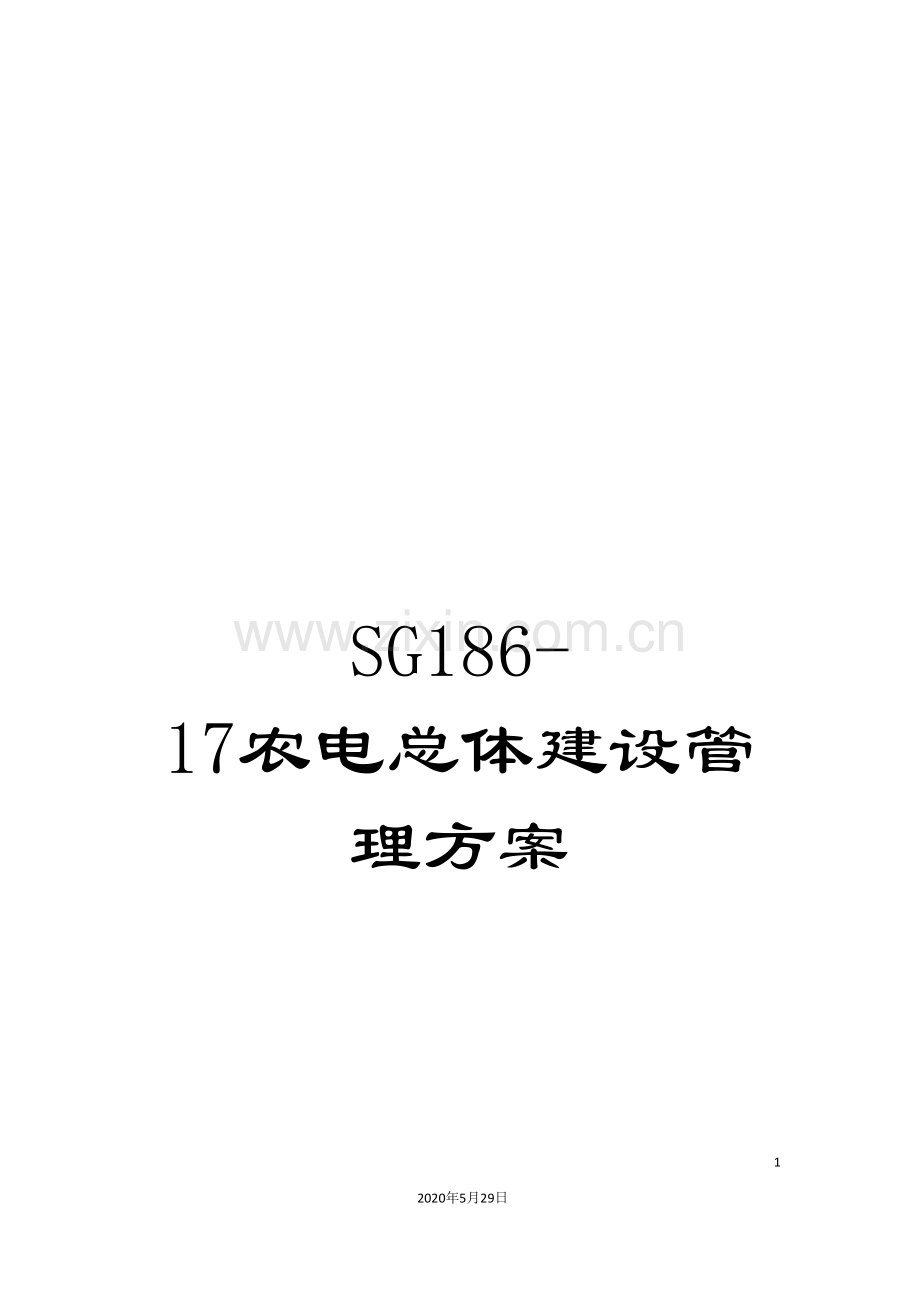

SG186-17农电总体建设管理方案.doc

SG186-17农电总体建设管理方案

105
2020年5月29日
文档仅供参考
内部资料
注意保密

”SG186”工程总体建设方案
第18分册

农电管理业务应用
(初稿)

信息工作办公室
二〇〇六年六月

目 录
1. 现状分析 1
2. 建设目标 2
2.1 总体目标 2
2.2 建设内容 2
2.3 ”十一五”进度计划 3
2.3.1 第一阶段: 3
2.3.2 第二阶段: － 3
2.3.3 第三阶段: － 3
3. 总体方案 5
3.1 总体原则 5
3.1.1 总体规划、分步实施 5
3.1.2 既包容网省差异又提供和坚持框架标准和典型系统 5
3.1.3 模块划分原则 6
3.2 技术路线 7
3.2.1 面向服务的体系结构(SOA) 7
3.2.2 采用完全独立于软硬件平台的Java技术 8
3.2.3 XML技术 9
3.2.4 Web Service 技术 10
3.3 系统安全设计 11
3.4 集成架构 15
3.4.1 纵向贯通架构 15
3.4.2 横向集成架构 16
3.5 典型设计 17
3.5.1 分布布署模式 17
3.5.2 全省大集中模式 18
4. 业务功能规范 19
4.1 总部业务功能规范 19
4.1.1 功能结构 19
4.1.2 功能说明 20
4.2 网省业务功能规范 31
4.3 基层单位业务功能规范 32
4.3.1 功能结构 32
4.3.2 办公自动化管理 32
4.3.3 安全生产管理 39
4.3.4 电力营销管理 45
4.3.5 农网工程管理 59
4.3.6 财务管理 62
4.3.7 物资管理 62
4.3.8 人事管理 65
5. 建设模式 68
5.1 建设策略 68
5.2 主要建设模式 68
5.2.1 标准编制 69
5.2.2 设计开发 69
5.2.3 试点完善 70
5.2.4 应用推广 71
6. 实施计划 72
6.1 总部实施计划 72
6.2 网省实施计划 72
7. 建设风险及保障措施 74
7.1 管理风险 74
7.1.1 管理观念转变 74
7.1.2 组织机构调整 74
7.1.3 评价考核体系配套 75
7.2 业务标准风险 75
7.2.1 业务标准的制定 75
7.2.2 业务标准的推行 75
7.2.3 业务模型的建立 75
7.3 实施风险 76
7.3.1 实施队伍的组织 76
7.3.2 实施进度控制 76
7.3.3 实施质量控制 77
7.4 资金风险 77
7.4.1 资金的有效使用 77
7.4.2 投资回报 78
7.5 保障措施 78
7.5.1 组织保障 78
7.5.2 管理保障 79
7.5.3 技术保障 79
7.5.4 资金保障 79

前 言
为贯彻<国家电网公司”十一五”信息发展规划>,落实公司党组关于加强信息化建设的一系列重要决策和部署,”举全公司之力、聚全公司之智”,全力推进”SG186”工程建设,近来,信息工作办公室组织公司系统16家具有电力业务应用开发经验的信息化研发单位,在充分借鉴国内外信息化建设的成熟经验和参考各网省公司已建业务应用有关资料的基础上,编写了<”SG186”工程总体建设方案>(初稿),共分19分册,近100万字。
总体建设方案遵循”一个系统、二级中心、三层应用”原则,从一体化设计思想出发,涵盖了一体化企业级信息集成平台、八大业务应用及三个专题应用,尽可能兼顾公司系统不同地区、不同类型、不同层次的需要,是后续详细设计的基础。
国电信息中心、上海市电力公司,以及浙江省电力公司、河南省电力公司和福建省电力公司有关人员也参加了编写工作。

信息工作办公室
6月

”SG186”工程总体建设方案各分册编写单位一览表:
类别
分册名称
编写单位
一体化企业级信息集成平台
一体化企业级信息集成平台建设方案
国电信息中心、北京中电普华信息技术有限公司、福建亿力电力科技股份有限公司
八大业务应用集成方案
北京中电普华信息技术有限公司、各业务应用编写单位
八大业务应用
财务(资金)管理业务应用建设方案
浙江益和电力科技有限公司、北京中电普华信息技术有限公司
营销管理业务应用建设方案
江苏苏源高科技有限公司、北京中电普华信息技术有限公司、安徽电力继远软件有限责任公司
安全生产管理业务应用建设方案
南京南瑞信息系统公司、福建亿力电力科技股份有限公司、上海欣能信息技术发展有限公司
协同办公业务应用建设方案
福建亿力电力科技股份有限公司、北京中电普华信息技术有限公司、安徽电力继远软件有限责任公司、陕西电力信通有限公司
人力资源管理业务应用建设方案
北京中电普华信息技术有限公司、苏源集团江苏信息技术有限公司、天津普讯电力信息技术有限公司、北京中电飞华通信股份有限公司
物资管理业务应用建设方案
四川启明星银海科技有限公司、黑龙江傲立信息产业有限公司、浙江新能量科技有限公司
项目管理业务应用建设方案
湖北华中电力科技开发有限公司、天津普讯电力信息技术有限公司、北京中电普华信息技术有限公司
综合管理业务应用
规划、计划及统计业务应用建设方案
北京中电普华信息技术有限公司
审计管理业务应用建设方案
北京中电普华信息技术有限公司、湖北华中电力科技开发有限公司
经济法律事务业务应用建设方案
福建亿力电力科技股份有限公司
创一流同业对标业务应用建设方案
北京中电普华信息技术有限公司、陕西电力信通有限公司
纪检监察业务应用建设方案
安徽电力继远软件有限责任公司
党政工团、国际合作管理等管理应用建设方案
北京中电普华信息技术有限公司、浙江意能有限公司
专题
方案
国网公司ERP建设指导方案
国电信息中心、上海市电力公司
跨区电网输变电监管业务应用建设方案
南京南瑞信息系统公司
农电管理业务应用建设方案
北京中电普华信息技术有限公司、南京南瑞信息系统公司
统一招投标业务应用建设方案
浙江新能量科技有限公司、四川启明星银海科技有限公司

1. 现状分析
农电管理有其特殊性,从业务履盖面来说,SG186工程中的一些业务应用履盖了农电管理的内容,如安全生产管理、营销管理等,可是从这些业务应用中并不能统计到农电所需的全部数据,这主要是由于现行的管理体制决定的。
按照现行的管理体制,农电体系分为三大类:第一类是直供直管县、第二类是代管县、第三类是股份制县。在这三类中直供直管县的数据在SG186工程中的其它业务应用能统计到,可是代管县和股份制县的数据从SG186工程中的其它业务应用统计不到。
当前直供直管县大约能占到三分之一左右,其余的代管县和股份制县大约占到三分之二左右,如此大量的数据显然不能忽略掉。
农电管理与其它业务应用存在一定的交叉,可是其它业务应用不能替代农电管理,农电管理与其它业务应用的关系能够用下图简单描述:

因此,建设农电管理是必要的,也有其现实的意义。

2. 建设目标
2.1 总体目标
整合服务资源,优化业务流程,以信息技术推动农电管理创新。建立公司总部和网省公司农电管理系统,实现对农电的统一管理,实现公司农电体系的安全、生产、营销、基建的快速分析,实现公司总部、网省公司及县级供电公司上下贯通的农电管理,加大对安全生产指标、营销各项管理指标、经营指标、服务指标的控制力。总体目标包括:
(1)安全生产自动化。实现设备台帐、设备运行、两票管理、安全监督等安全生产管理基本业务的自动化处理,使业务处理流程化、台帐管理电子化、信息传递自动化,达到安全生产业务处理自动化的目的。
(2)业务处理网络化。实现业扩报装、电能计量、电量核算、用电检查等营销管理基本业务的全面信息化统一管理,使业务处理流程化、操作记录无笔化、台帐管理电子化、信息传递网络化,达到电力营销业务处理网络化的目的。
(3)客户服务信息化。实现客户服务流程的全面信息化管理,整合多种服务方式、服务渠道的服务资源,优化上下、内外、集约与分布等多种服务功能配置,提高客户服务能力及效益分析支持能力。

2.2 建设内容
农电管理建设的内容,横向跨度比较大,从业务范围来说,国网公司总部及网省公司农电管理的内容主要包括以下几个方面:农网工程建设管理、同业对标管理、农电安全统计、两率统计(电压合格率、供电可靠性)、线损指标管理、经营分析管理(购售电量分析、电费回收管理)、综合统计年报;基层农电管理的内容包括:办公自动化管理、安全生产管理、电力营销管理、农网工程管理、财务管理、物资管理、人事管理、行政后勤管理,其中安全生产管理、电力营销管理是基层农电管理的主要内容。

2.3 ”十一五”进度计划
2.3.1 第一阶段:
公司总部:
（1） 统一组织研究和制定农电管理的功能规范和技术标准;
（2） 完成公司总部综合统计年报系统的建设,实现综合统计年报自动化处理。
网省公司:
（1） 在部分条件成熟的网省公司,在农电工作部的统一组织下首先进行安全生产管理、电力营销管理等系统的试点工作,成熟后统一推广;
（2） 农电工作部要建立相应的系统,与县公司实现数据交换,同时能将数据自动报送国网公司总部。
2.3.2 第二阶段: －
公司总部:
（1） 完成公司总部安全、生产、营销、基建相关系统的建设;
（2） 实现与公司总部企业门户的集成。
网省公司:
（1） 完成安全生产管理、电力营销管理等系统的建设及其实用化工作;
（2） 建设与国网公司总部相配套的系统,实现数据自动报送。
2.3.3 第三阶段: －
公司总部:
（1） 完全实现与公司总部企业门户的集成;
（2） 完善和深化公司总部农电管理系统。
网省公司:
（1） 完全实现与一体化平台的集成,实现数据的纵向贯通;
（2） 完善和深化农电管理系统。
3. 总体方案

3.1 总体原则
3.1.1 总体规划、分步实施
农电管理系统建设涉及国家电网公司总部和众多网省公司,要在这种情况下于”十一五”期间实现国家电网公司SG186工程目标,必须坚持总体规划、分步实施的原则。
总体规划,就是要在国家电网公司SG186工程的统一指导下,结合农电管理系统的实际情况,规划设计出一套既切实可行又有具有长远发展生命力的系统总体框架,以此确定SG186工程中农电管理系统的最终目标。
分步实施,就是要在上述总体框架指导下,针对各网省纷繁复杂的现实状况,制订出可操作性强、满足时间约束的建设模式和实施步骤,有模式、有计划、有条理地逐步推进系统建设,从而最终按质按量完成SG186工程中的农电管理系统。

3.1.2 既包容网省差异又提供和坚持框架标准和典型系统
农电管理系统建设的重要目标是要使总部、各网省、各农电县的农电管理系统最终被统一到一个标准之下,使之能够横向集成与纵向贯通,这一点必须予以坚持。与此同时,标准应具有较强的包容性,充分考虑各网省的特殊性。典型系统的设计和开发必须基于同一套标准,并将整套标准经过试点工程予以体现。

3.1.3 模块划分原则
应用功能体系规划是系统建设前期的重点工作,其成果是所有后续设计、开发、实施、验证的共同基础。应用功能体系由各种定义良好的应用功能模块组成。应用功能体系的模块划分需要通盘考虑和周密设计,划分结果尽可能科学。为此,本方案提出以下几个基本原则。
内聚外松原则:应用功能体系的模块划分首先应依据”模块内部紧密聚合”和”模块之间松散松耦合”的基本原则。该原则能够使得各模块实现时的接口部分简单清晰,并能根据各网省实际需要分别实现集成。该原则有利于未来实现农电管理系统内部和外部的横向集成。
面向业务主题划分原则:应依据稳定的农电业务主题进行模块划分。各模块本身在逻辑上应构成一个相对完整独立的业务主题,该主题不易随多变的组织机构调整而被迫改变,从而保持长久的稳定性,这对后续的系统设计、开发和可持续发展极其重要。该原则同样有利于未来实现农电管理系统内部和外部的横向集成。
普适性原则:SG186工程明确提出要建设”一个系统、二级中心、三层应用”。其中三层应用具体到农电管理就是要部署总部、网省公司、农电县公司三层业务应用,优化业务流程,实现精细化管理。因此应用功能体系模块划分应能适用于网、省、县在内的各级企业的农电管理系统,各模块具体内容的粒度和范围能够有所差别,但业务主题应保持不变。该原则有利于未来实现总部、网省、县三级农电管理系统的纵向贯通,违反普适性原则的模块划分在后期实施纵向贯通的过程中容易造成混乱。
组织结构调整适应性原则:现行组织机构内与农电相关的部门可经过灵活的权限分配机制调用各主题模块内相应的应用功能。模块划分的结果应使得企业组织机构调整能被系统视为仅仅是一次新的权限分配重组。

3.2 技术路线
3.2.1 面向服务的体系结构(SOA)
面向服务的体系结构(SOA)是一种以服务作为代理的分布式系统,服务是指向外界提供一些定义明确的操作,服务拥有支持网络寻址的接口,经过一些标准的协议和数据格式进行通讯。
对于传统的三层体系架构,应用系统能够被清晰地定义为展现层、业务逻辑层及数据层,在这种层次结构中,系统展现层需要完成的各种业务操作均需要经过对业务逻辑层组件的调用来实现,业务逻辑层组件的信息(包括状态以及各个对象的关系)都不可避免地需要暴露给表现层。这样的调用方式带来的问题是:首先,层之间以紧耦合的方式绑定在一起;其次,难以实现跨越平台、语言的封装和调用。
针对这些问题,SOA经过加入服务层(Service Facade)来改进原有的体系。加入这一层之后,展现层能够不再直接同业务逻辑层打交道,而是经过调用服务层的接口来实现业务逻辑。
这样做的结果,一是表现层不再依赖于业务逻辑层对象的状态和联系,对于它来说只需要了解服务层提供的各个方法(也就是Service);二是能够使用平台、语言无关的协议来描述服务层的接口。这种协议的典型的例子是Web服务,可是在理想的状态下,描述和实现这样的接口能够不局限于Web服务。
服务具有以下主要的特点:
1) 服务是能够被调用并进行动态绑定的。
2) 服务是能够独立运作的单元,服务之间不存在强依赖的关系。
3) 服务暴露的是Schema(模式)和Contract(契约),而不是类、方法。客户对服务的调用,一般意味着一次消息的投递,这样的体系结构相对于传统的组件模型要松散得多。
4) 服务强调互操作性,使得不同平台和不同语言的系统都能够互相通信。
5) 服务暴露出来的是更粗颗粒度的接口。

3.2.2 采用完全独立于软硬件平台的Java技术
J2EE是使用Java技术开发企业级应用的一种事实上的工业标准,它是Java技术不断适应和促进企业级应用过程中的产物。Sun推出J2EE的目的是为了克服传统Client/Server模式的弊病,迎合Browser/Server架构的潮流,为应用Java技术开发服务器端应用提供一个平台独立的、可移植的、多用户的、安全的和基于标准的企业级平台,从而简化企业应用的开发、管理和部署。J2EE是一个标准,而不是一个现成的产品,它由多种基于JAVA的技术组成:Enterprise JavaBeans(EJB), JavaServer Pages(JSP), servlets, Java Naming and Directory Interface (JNDI), the Java Transaction API (JTA), CORBA, and the JDBC data access API等。各个平台开发商按照J2EE规范分别开发了不同的J2EE应用服务器,J2EE应用服务器是J2EE企业级应用的部署平台。由于它们都遵循了J2EE规范,因此,使用J2EE技术开发的企业级应用能够部署在各种J2EE应用服务器上。
以J2EE为平台开发多级分布式应用,具有一系列明显的优点:
(1)平台无关性。用户不必将自己捆绑在某一种硬件或操作系统上,能够根据自身的情况选择合适的硬件、操作系统、数据库;
(2)J2EE是一种组件技术,已完成的组件能被方便地移植到任何其它地方,从而能够充分利用和容纳企业已有的IT资源,确保企业级应用能够在多个平台上运行;
(3)J2EE作为中间件,提供了强大的功能,使开发人员只需要关注商业逻辑,因而能加快开发速度,提高系统的运行效率和稳定性;
(4)保护用户投资。当用户更换平台时,由于基于J2EE的系统能方便地移植到其它平台上,而无须重新开发,因此能有效地保护用户的投资;
不但如此,J2EE与其它相关技术之间还有很强的互补、协同和增强的关系,例如:
J2EE与Enterprise JavaBeans(EJB),EJB技术是J2EE的基础。前者为在分布式计算环境下执行业务逻辑提供一种可伸缩的体系结构,而J2EE则使EJB的组件体系结构与Java平台上的其它有关技术结合起来,实现以服务器为中心的无缝开发与配置。
J2EE与XML,XML是J2EE平台的组成部分之一。J2EE已计划利用XML提供B to B数据交换框架。在此目标实现之前,能够利用JavaServer Pages(JSP)在服务器间或者服务器与客户机间产生和运用XML。另外,Enterprise JavaBeans(EJB)利用XML描述组件的配置性质,因而使EJB不但产生可移植的代码而且还产生可移植的数据。

3.2.3 XML技术
考虑XML有以下特点和作用以及在解决异构平台间数据交互时,采用SOAP协议和XML数据形式,而且在综合管理系统中也利用XML来配置管理文件,因此采用XML技术。
l 用于支持可扩展性
XML是一种自描述数据格式。”自描述”的意思是说明内容的元数据与内容本身一起存在,即XML文档(或者包含XML标记的文件),在其文件内部包含着传达给接受者(人或者机器)关于如何解释被标记的内容和XML结构的信息。
l 用于提供Web服务
经过简单对象访问协议(SOAP)、Web服务描述语言(WSDL)、通用描述发现和集成(UDDI)为目录(注册)定义基于XML的规则等协议为网络提供服务。
l 信息发布作用
信息发布在企业的竞争发展中起着重要作用。服务器只需发出一份XML文件,客户可根据自己的需求选择和制作不同的应用程序以处理数据。加上XSL(eXtensible Stylesheet Language)的帮助,使广泛的、通用的分布式计算成为可能。
l 智能化的Web应用程序和数据集成
XML能够更准确地表示信息的真实内容,其严格的语法降低了应用程序的负担,也使智能工具的开发更为便捷。来自不同应用程序的数据也能够转化到XML这个统一的框架中,进行交互、转化和进一步的加工。

3.2.4 Web Service 技术
采用Web Service 技术解决各异构平台之间信息交互(传递)。

Web Service 体系结构
Web Service是采用特定技术封装成的一个软件实体,它经过网络发布给其它程序使用。当Web Service提供者完成Web Service开发并经过”通用描述、发现和集成(Universal Description,Discovery,and Integration,UDDI)中心”进行注册后,用户即可使用搜索工具发现所需要的Web Service,并按照其提供的”Web Service描述语言(Web Service Description Language,WSDL)”文件所描述的方法对Web Service进行调用,得到所需要的数据并加以显示或储存到自己的数据库中。
Web Service有3个主要的优点:一是它能够跨越防火墙进行通信;二是它是一个具有不同粒度的软件组件,客户不需要知道它是如何实现的,只知道如何使用它就能够;三是它完全在Internet上运行,用户只要能够上网就能够使用,非常方便。因此,项目审计小组能够在异地根据计划项目编号导入项目信息,而且也能够随时将作业成果导出到公司总部。
作为一种可重用的软件组件,Web Services能够很方便地查找,组合或者重组,它具有如下一些基本特征:
l 良好的封装性。Web Services是部署在网络上的软件对象,因此自然具备对象那样良好的封装性。对于使用者而言,她们仅能看到该对象向外提供的功能接口,而无法获悉内部的实现细节。
l 松散的耦合性。同组件一样,当一个Web Services的实现发生变更时,调用者一般不会感觉到。对于调用者来说,只要Web Services的调用接口不发生变化,Web Services的任何变更对她们来讲都将是透明的。
l 协议的规范性。与一般的组件和对象相比,Web Services的接口协议更加规范,而且更容易被机器识别和理解。
l 标准的开放性。作为Web Services,其所有公共规范完全使用开放的标准协议进行描述﹑传输和交换。这些标准协议具有完全公开的规范定义,因此能够由任意方单独实现。
l 高度的集成性。由于Web Services采用简单并易于理解的标准Web协议来描述服务接口,完全屏蔽了不同软件平台之间的差异,因此无论是CORBA﹑DCOM或者EJB,都能够经过这一标准来实现相互间的互操作性。
基于web service技术的优越性和解决跨平台的数据交互,实现了不同系统信息的顺利交互。

3.3 系统安全设计
农电管理系统安全体系主要有以下5个层次:
1、网络级:采用防火墙技术;
2、系统级:进行主机扫描、入侵检测、病毒防御等;
3、用户级:实现身份认证;
4、应用级:根据其功能设置严格的访问控制策略;
5、数据级:实现信息加密、数据备份等。
网络级和系统级的安全性应由网络整体来解决;用户级、应用级和数据级的安全性由农电管理系统实现。
3.3.1.1 网络级安全
网络级安全主要采用防火墙技术来实现,首先要经过外防火墙对Web服务器进行保护,然后再经过内防火墙对应用服务器和数据库服务器进行保护。防火墙的配置要充分考虑高可用性和负载的承受能力。
3.3.1.2 系统级安全
系统级安全主要经过主机扫描、入侵检测、病毒防御等手段来实现。
1、主机扫描
主机扫描(系统漏洞扫描)是系统安全防御的主要手段,它能够从另一方面提供对于系统设置的安全建议。主机扫描主要针正确是主机系统本身内部的一些薄弱环节,例如一些危险的系统缺省配置,或可被利用的系统缺省启动的后台进程等。扫描系统能自动对系统进行定期的安全评估,揭示潜在的安全漏洞,并能提出解决方案。
2、入侵检测
有效地防止外来非法入侵和内部攻击(包括用户的误操作和恶意攻击)的发生,并给予及时的响应和防护是当前普遍使用的入侵检测工具的主要功能。
入侵检测工具提供了功能强大的入侵检测功能,它能够以规则为基础,定义哪些用户能够访问网络上的特定资源,保证只有授权用户能够访问网络资源。还能够自动检测网络数据流中的攻击方式。检测能够基于内容进行,管理员能够定义一些字匹配的扫描从而防止未经授权就经过电子邮件或Web发送敏感数据等情况的发生。
入侵检测工具还能够提供入侵过程的回放,管理员能够据此进行分析。另外,入侵检测工具还提供了完整的日志功能,使网络管理员能够跟踪最终用户,应用程序等对网络的使用情况,最终达到帮助改进网络策略的规划。入侵检测工具既能够检测到对业务主机的入侵,也能够检测到对网络本身的入侵。
3、病毒防御
病毒对任何系统的侵害都是灾难性的,在整体防病毒方面,主要考虑以下几个方面:
(1)采用网络管理手段;
(2)对网络中的文件服务器的病毒防护;
(3)邮件服务器的病毒防护;
(4)Web服务器的病毒防护;
(5)网关防毒与桌面防毒相结合。
网关级防病毒技术的出现弥补了桌面防毒的缺陷,它可实时监测流经Internet 网关或防火墙的HTTP、FTP和SMTP等数据流,使病毒还没有进入Internet的服务器或企业内部网之前就被检测到、被清除或被处理,从而避免了与Internet连接的用户和企业内部网被病毒大范围感染的危险,大大节省了企业的资源和用户产品的升级、维护费用。同时,采用本项技术,也能够防止内部网用户主机上的病毒向Internet和内部服务器的传播。采用本项技术的硬件防病毒网关与被保护的服务器和客户机平台(硬件和操作系统)无关。
当防火墙系统检测到病毒时,系统会自动将检测报告寄往报警邮箱,并能够在”忽略”、”删除”、”隔离”、”自动杀毒”中选择合适的操作,同时将事件记录到日志中。
如果网络中的某台电脑由于使用者的疏忽而没有部署足够强大的病毒防护措施,那么由于在网关一级已经增加了一道病毒防护的屏障,因此就减小了该台电脑遭受病毒感染的可能性。
3.3.1.3 用户级安全
农电管理系统采用两级身份认证,应用服务器和数据库管理系统都提供用户管理功能。用户对系统的访问由应用服务器进行身份验证,应用服务器对数据库的访问由数据库管理系统进行身份验证;具备完备的安全保护和用户权限管理,能够防止非授权用户的侵入,只有系统管理员及授权用户才能对原始数据的修改。
3.3.1.4 应用级安全
农电管理系统可根据不同的用户分别设置不同的权限,如系统管理员和普通用户,系统管理员能够管理所有的权限配置、密码重置等内容;普通用户拥有最小的权限,同时,不同级别的普通用户的权限也有明显的区别。
农电管理系统采用两级授权机制,一级菜单访问授权,一级数据访问授权,只有具备两级授权的用户才能真正操作数据。

3.3.1.5 数据级安全
数据级安全性分为数据状态的安全性、数据传输的安全性、数据存储的安全性。
农电管理系统所有存贮在数据库中的数据针对不同用户应有严格的处理权限,对普通用户数据属性为只读,对有数据请求的用户提供接口函数以标准SQL语言、ODBC或JDBC等标准接口实现数据访问,对数据维护人员只提供部分表单的修改权限,只有数据库管理员有权限修改全部原始数据。对于重要信息,需要在存储和传输过程中进行加密,利用应用服务器所支持的多种安全协议来实现。另外对数据安全的保护措施主要从数据存储可靠性、数据备份和数据容灾3个方面考虑。这3个方面要结合使用,使数据安全性得到更高级别的保障。数据存储可靠性设计主要从硬盘RAID保护实现,核心数据存储采用RAID5来保护。

3.4 集成架构
3.4.1 纵向贯通架构

基层农电管理每月自动生成汇总数据,上报到网省农电管理系统中,网省农电管理系统将汇总数据经过一体化信息集成平台交换到国网公司总部农电管理系统中。

3.4.2 横向集成架构

电力营销管理中的业扩报装管理与安全生产管理中的配电设备管理和农网GIS管理存在着数据关系,业扩报装管理中使用的配电数据由配电设备管理提供;
电能计量管理为业扩报装管理提供可备电能表和互感器数据;
业扩报装管理将用户新装、增容、用电变更信息最后都生成电费核算管理中的基础档案信息;
抄表管理为电费核算提供抄表信息;
核算后的电费数据,是客户缴费的依据;
电费核算同时也为线损统计和用电检查提供必要的数据。

3.5 典型设计
3.5.1 分布布署模式
在统一领导、统一规划、统一标准、统一组织实施的原则指导下,统一组织力量开发,实行分布实施模式,对软件实行统一管理、统一升级,上报的数据从软件自动生成,无需人为干预,加强上报数据真实性的管理。

基层农电管理每月自动生成汇总数据,上报到网省农电管理系统中,网省农电管理系统将汇总数据经过一体化信息集成平台交换到国网公司总部农电管理系统中。

3.5.2 全省大集中模式

基层单位没有服务器,客户端直接访问集中布署的农电管理系统,网省农电管理分析模块直接从农电管理中生成所需的数据,经网省一体化信息集成平台交换到国网公司总部农电管理系统中。

4. 业务功能规范
4.1 总部业务功能规范
4.1.1 功能结构

分类
报表
实体
售电量
农电用电季度报表
农网_农电用电统计_售电量
客户容量
农电用电季度报表
农网_农电用电统计_客户容量
线损
农电用电季度报表
农网_农电用电统计_线损率
电价
农电用电季度报表
农网_农电用电统计_电价
电费回收
农电电费回收月报
农网_农电电费回收统计
安全
电力生产事故、一类障碍综合统计表
农网_农网安全_电力生产事故、一类障碍综合统计
安全
农村人身触电伤亡事故分类综合统计表
农网_农网安全_农村人身触电伤亡事故综合统计
供电
农村电网电压质量和无功电力季度报表
农网_农网生产运行_电压质量和无功电力季度统计
供电
农村电网供电可靠率季度报表
农网_农网生产运行_供电可靠率季度统计
设备
农电综合统计年报
农网_农电综合统计_电网建设
电源
农电综合统计年报
农网_农电综合统计_电源
企业
农电综合统计年报
农网_农电综合统计_动力用户
设备
农电综合统计年报
农网_农电综合统计_供电设备
企业
农电综合统计年报
农网_农电综合统计_基本情况
经营
农电综合统计年报
农网_农电综合统计_经营情况
企业
农电综合统计年报
农网_农电综合统计_通电情况
计划
农网供电可靠率计划统计表
农网_农网生产运行_供电可靠率计划统计
客户
农电综合统计年报
农网_农电综合统计_用电客户情况

4.1.2 功能说明
4.1.2.1 农电用电季度报表
1、 售电量
名称
说明
单位
频率
县及县以下全社会用电量
国家电网公司供电范围内县及县以下社会用电量
万千瓦时
季度
县供电企业售电量

万千瓦时
季度
县城售电量

万千瓦时
季度
农村售电量

万千瓦时
季度
农业生产售电量

万千瓦时
季度
排灌售电量

万千瓦时
季度
高扬程排灌电量

万千瓦时
季度
贫困县排灌电量

万千瓦时
季度
大工业售电量

万千瓦时
季度
非普工业售电量

万千瓦时
季度
其中农村部分

万千瓦时
季度
居民生活售电量

万千瓦时
季度
其中农村部分

万千瓦时
季度
非居民照明售电量

万千瓦时
季度
其中农村部分

万千瓦时
季度
商业及其它售电量

万千瓦时
季度
其中农村部分

万千瓦时
季度

2、客户容量
名称
说明
单位
频率
县供电企业客户容量
县供电企业所有用电客户的报装容量(累计数字)
千伏安
季度
农村客户容量
除县城以外区域内客户报装的容量
千伏安
季度
县城客户容量
县城区域内客户报装容量
千伏安
季度
县供电企业客户新增容量
县供电企业所负责的增容、新装客户增加的容量
千伏安
季度
农村新增容量
除县城以外区域内客户新增的容量
千伏安
季度
农村新增高压容量
供电电压在10KV以上的客户新增容量
千伏安
季度
农村新增低压容量
供电电压在10KV以下的客户新增容量
千伏安
季度
县城新增容量
县城区域内客户净增的容量
千伏安
季度
县城新增高压容量
供电电压在10KV以上的客户新增容量
千伏安
季度
县城新增低压容量
供电电压在10KV以下的客户新增容量
千伏安
季度

3、线损
实体:农网_农电用电统计_线损率
名称
说明
单位
频率
综合线损率_供电量
发电厂上网电量＋外电网送入电量－向外电网输出电量
万千瓦时
月度
综合线损率_售电量
所有客户抄见电量
万千瓦时
月度
综合线损率_线损率
(供电量－售电量)÷供电量×100％
%
月度
高压线损率_供电量
全网线损率之供电量
万千瓦时
月度
高压线损率_售电量
10kV及以上客户计费表抄见电量(含高供低计)＋城镇公用变、农村综合变低压总表抄见电量
万千瓦时
月度
高压线损率_线损率
(供电量－售电量)÷供电量×100％
%
月度
低压线损率_供电量
城镇公用变、农村综合变低压总表抄见电量
万千瓦时
月度
低压线损率_售电量
0.4kV计以下客户计费表抄见电量
万千瓦时
月度
低压线损率_线损率
(供电量－售电量)÷供电量×100％
%
月度

4、电价
实体:农网_农电用电统计_电价
名称
说明
单位
频率
居民生活电价_到户电价

元/千瓦时
季度
居民生活电价_目录电价

元/千瓦时
季度
农业生产电价_到户电价

元/千瓦时
季度
农业生产电价_目录电价

元/千瓦时
季度
排灌电价_到户电价

元/千瓦时
季度
排灌电价_目录电价

元/千瓦时
季度
非普工业电价_到户电价

元/千瓦时
季度
非普工业电价_目录电价

元/千瓦时
季度
商业用电电价_到户电价

元/千瓦时
季度
商业用电电价_目录电价

元/千瓦时
季度
非居照明电价_到户电价

元/千瓦时
季度
非居照明电价_目录电价

元/千瓦时
季度

4.1.2.2 农电电费回收月报
名称
说明
单位
频率
县供电企业应收电费

万元
月度
县供电企业实收电费

万元
月度
当月欠费
统计月当月发生的欠费
万元
月度
月电费回收率

%
月度
累计新欠电费

万元
月度
陈欠总额
截止 12月31日前的累计欠电费
万元
月度
累计回收

万元
月度
累计陈欠

万元
月度
欠费总额

万元
月度

4.1.2.3 电力生产事故、一类障碍综合统计表
实体:农网_农网安全_电力生产事故、一类障碍综合统计
名称
说明
单位
频率
人身死亡

人
即时
人身重伤

人
月度
人身轻伤

人
月度
电网事故总数

次
月度
电网重大事故

次
即时
电网一类障碍

次
月度
设备事故总数

次
月度
设备特重大事故

次
即时
设备一类障碍

次
月度

4.1.2.4 农村人身触电伤亡事故分类综合统计表
实体:农网_农网安全_农村人身触电伤亡事故综合统计
名称
说明
单位
频率
10(6)kV及以上高压设备触电_死亡

人
月度
10(6)kV及以上高压设备触电_重伤

人
月度
10(6)kV及以上高压设备触电_轻伤

人
月度
10(6)kV及以上高压线路触电_死亡

人
月度
10(6)kV及以上高压线路触电_重伤

人
月度
10(6)kV及以上高压线路触电_轻伤

人
月度
400V以下用电设备触电_重大伤亡事故

人
即时
400V以下用电设备触电_一般死亡

人
月度
400V以下用电设备触电_重伤

人
月度
400V以下用电设备触电_轻伤

人
月度
400V以下低压线路触电_死亡

人
月度
400V以下低压线路触电_重伤

人
月度
400V以下低压线路触电_轻伤

人
月度
其它触电_死亡

人
月度
其它触电_重伤

人
月度
其它触电_轻伤

人
