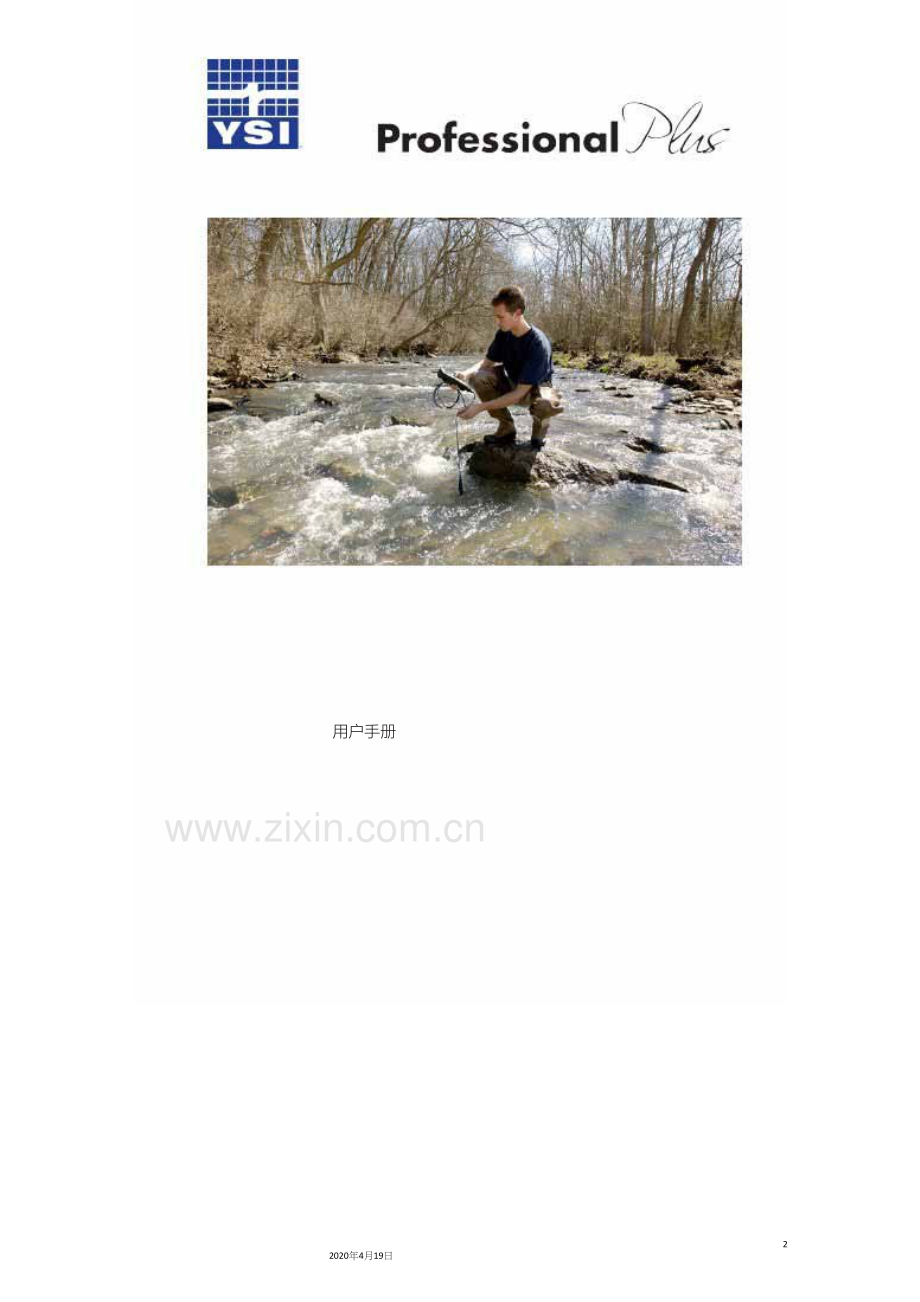

YSI说明书 173 2020年4月19日文档仅供参考，不当之处，请联系改正。用户手册 Item # 605596 Rev A Drawing # A605596 August © YSI Inc氧化还原电位orated. YSI 标识是YSI的注册商标。 Teflon 是E. I. du Pont de Nemours和公司的注册商标。 Microsoft 和 Windows 是Microsoft公司在美国和其它国家的注册商标。 Pentium是Intel公司的注册商标。目录质量保证 i 简介 ....................................................................................................... 1 开始 ................................................................................................... 1 初始检查 ................................................................................. 1 电池的安装 ............................................................................. 1 设置 .................................................................................................... 2 键盘 ................................................................................................. 6 主要显示屏幕 ....................................................................................... 8 菜单设置........................................................................................ 8 字母/数字输入 ......................................................................... 9 设置 .................................................................................................................. 10 系统 ............................................................................................... 10 参数：设置、显示、自稳定和校准 ............ 19 温度 ............................................................................... 19 溶解氧 (DO) 20 设置 – 溶解氧 ................................................. 20 显示 – 溶解氧 .............................................. 22 自稳定 – 溶解氧 ....................................... 23 校准 – 溶解氧 ....................................... 24 气压计 ................................................................................... 27 显示 – 气压计 ........................................................... 27 校准 - 气压计 .................................................... 28 电导率 .............................................................................. 29 设置 -电导率......................................................... 29 显示 -电导率...................................................... 30 自稳定 -电导率............................................... 31 校准 -电导率................................................ 32 pH 35 设置 - pH 35 显示 - pH 36 自稳定 - pH 36 校准 - pH 37 氧化还原电位 ............................................................................................. 39 设置 - 氧化还原电位 ........................................................................ 40 显示 - 氧化还原电位..................................................................... 40 自稳定 - 氧化还原电位 .............................................................. 41 校准 - 氧化还原电位 .............................................................. 42 铵、硝酸盐、氯化物 ................................................ 43 设置 -铵、硝酸盐、氯化物............................ 43 显示 -铵、硝酸盐、氯化物........................ 44 自稳定 -铵、硝酸盐、氯化物................. 44 校准 -铵、硝酸盐、氯化物.................. 45 进行测量 ...................................................................................... 49 溶解氧 ............................................................................. 49 电导率 ..................................................................................... 49 pH/氧化还原电位 50 铵、硝酸盐、氯化物................................................ 50 文件和现场清单 ............................................................................................ 51 文件内存 ...................................................................................... 51 查阅文件 ........................................................................................... 51 现场清单 ............................................................................................... 52 文件夹 ................................................................................................. 53 删除数据 ........................................................................................ 53 使用通讯鞍座 ................................................................ 53 Data Manager 电脑软件 54 帮助 .................................................................................................................. 56 保养、维护和存储 ..................................................................... 56 一般性维护 ....................................................................... 56 传感器维护.......................................................................... 58 传感器存储 ................................................................................... 65 故障排除 ............................................................................................... 67 错误信息 ................................................................................. 67 溶解氧 ............................................................................. 68 恢复缺省设置 .......................................................... 69 附件 / 元件编号 ............................................................................ 71 一致性声明 .............................................................................. 77 重复利用 ........................................................................................................... 78 联系信息 ........................................................................................ 79 订货和技术支持 ..................................................... 79 服务信息 .......................................................................... 79 本页空白质量保证 YSI Professional Plus 仪器质保期为自最终用户采购之日起三(3)年，保证范围为任何材质和工艺的缺陷，不包括电池和有问题的电池造成的损伤。Pro Plus 的野外电缆质保期为自最终用户采购之日起两(2) 年，保证范围为任何材质和工艺的缺陷 (非野外电缆的保质期为6个月 *)。 Pro Plus 的传感器(pH, 氧化还原电位, pH/氧化还原电位集成传感器, Polarographic 溶解氧传感器)的质保期为自最终用户采购之日起1年，保证范围为任何材质和工艺的缺陷( 铵氮传感器**、硝酸盐传感器**、和原电池法传感器的质保期为6个月)。对于以仪器租赁为目的的最终用户，Pro Plus 系统 (仪器、电缆和传感器 ) 的质保期为自最终用户采购之日起 90天，保证范围为任何材质和工艺的缺陷。在质保期内，任何YSI认定在质量保证范围的产品问题，都将由YSI自行免费维修或更换。在质保期内需要支持时，请和您当地的YSI代表处联系，或请拨打YSI位于Yellow Springs, Ohio 的客户服务中心的电话+1 937 767-7241, 800-897-4151联系，或登陆我们的网站.com (支持页面)下载翻修单。向YSI选择的的授权服务中心提供产品和采购证明、预付的发运证明。产品会被修理或更换配件，并请预付产品返回和运输的费用。更换或修理的产品的保质期会按照原来的质保期剩余部分执行，或至少为产品被维修或部件更换之日起的90天。非质保范围以下原因导致的损伤不在质保范围内 1 未按照YSI书面的说明而进行的安装、操作和使用 2 不当使用或错误使用本产品的 3 未按照YSI书面的说明或未按照标准的行业流程而进行的维护 4 任何对产品不正确的维修 5 在维护和修理时使用有瑕疵或不正确的配件 6 任何未经YSI授权的对产品的修改此保修声明将代替其它所有形式的书面或暗示的保修承诺，包括任何特别意图的营销性、适应性保证。YSI 在保修范围内的义务仅限于维修或更换产品，这也是您对保修范围内发生故障的产品的唯一补救方法。YSI 对保修范围内产品故障产生的间接、意外或继发性损害不承担任何责任。 i * 非野外电缆(605107, 605177, 605108,605178, 605109, 605179)的质保期为6个月。但基于存储条件和使用并不同于干净的水样的溶液的情况，这些部件的真正“工作寿命”可能仅为3-6个月 ** 铵氮、硝酸盐和氯化物传感器(605104, 605105,605106)的质保期为6个月，但基于存储条件和使用并不同于干净的水样的溶液的情况，这些部件的真正“工作寿命” 可能仅为3-6个月 ii 简介感谢您采购YSI Professional Plus (Pro Plus), YSI Professional系列7个当中的一个新的产品。YSI Professional Plus 有一个防水的外壳（IP67），带背光的显示和键盘、用户可选的多种电缆选项、USB连接、带有扩展现场列表功能的大容量内存和一个坚固的、橡胶包裹的模具浇注外壳。我们推荐在使用前完全阅读本手册以完全了解本仪器的所有功能。开始初始检查仔细打开仪器和附件的包装并检查有无损坏。对照装箱单的每一项检查收到部件，如果有任何一件部件或材料有损伤，请拨打电话800-897-4151 (+1 937 767-7241)联系YSI客户服务中心或联系您所采购仪器的YSI 授权分销商。安装电池仪器需要两节碱性电池。电池的寿命取决于参数和使用的情况。在正常情况下，电池的寿命为室温条件下连续使用80小时。安装和更换电池按照以下方法操作： 1. 将仪器翻过来面对仪器背部的电池仓的盖子； 2. 拧下用于固定电池仓盖子的4条螺丝； 3. 打开电池仓盖并装入电池，确保按照仪器或打开的电池仓盖子上的电池极性方向的示意正确放置电池(如图1)。 4. 将电池仓盖子重新盖在一起的后部并凝集螺丝。螺丝不要拧得过紧。图1. 打开电池仓盖子的 Pro Plus。请注意电池符号所表示的极性方向。 1 ¼ 即使是经USB供电的情况下，电池也必须安装在仪器内。这是为了确保在PC关闭的时候正确的日期或时间。如果 USB 的供电电源中断，而且仪器并没有安装电池，在下一次开机的时候就需要重新设置日期和时间。请注意 – 在更换电池的时候，您有大约2分30秒的时间进行更换操作，在此时间内完成更换则不需要对视中进行重新的设置。如果必须要重新设置时钟，下一次仪器开机时会自动进入日期/时间菜单以进行时钟的更新。这在您要载入数据时会显得尤其重要！设置 Pro Plus 仪器能够配备几个均带有温度传感器的兼容的野外电缆/传感器选项：电缆编号60520-x 溶解氧/温度 (用于实验室BOD的 605780 ) 电缆编号60530-x 电导率/温度电缆编号60510-x 离子选择电极/温度电缆编号6051010-x 离子选择电极/离子选择电极/温度电缆编号6051020-x 离子选择电极/溶解氧/温度电缆编号6051030-x 离子选择电极/电导率/温度电缆编号6052030-x 溶解氧/电导率/温度所有的电缆的标准长度包括1、4、10、20和30米 (3.28、13、32.8、65.6和 98.4 英尺)，而且60520-x选项有最高到100米(328英尺)特殊长度的选项。更多的信息请联系 YSI 或当地的代表处。另外，还有一些带有内置的、用于测量pH和氧化还原电位的、并不适用于野外测量的传感器的电缆选项（非可更换、坚固程度低于野外电缆的单口传感器）。这些电缆推荐用于实验室或是可控的应用环境 – 在此环境中并不需要更加坚固耐用的野外电缆。这些电缆包括：电缆编号605107 1米电缆；单口 pH传感器电缆编号605177 4米电缆；单口 pH传感器电缆编号605108 1米电缆；单口氧化还原电位传感器电缆编号605178 4米电缆；单口氧化还原电位传感器电缆编号605109 1米电缆；单口 pH/氧化还原电位传感器电缆编号605179 4米电缆；单口pH/氧化还原电位传感器 2 连接传感器和电缆在本手册全文中，“传感器”一词指的是电缆组件上的可拆卸的部分或电缆组件上的电极感应部分。例如，溶解氧传感器或 pH 传感器就是能够拆卸的病能够被一个新的传感器更换的部分。电导率传感器并不是能够拆卸的但却是前文所述的“感应” 部分并被认定为传感器。首先，确保传感器连接头和电缆上的传感器口是清洁和干燥的。准备安装传感器，用一只手抓住传感器并用另一只手握住电缆末端（防水壁）的传感器连接处。将传感器推入电缆上的连接处直到传感器正确地安置好病只有一个“O”形圈能够被看到未能正确地将传感器安放好可能会造成损坏。顺时针方向旋转传感器，保证螺纹和插针紧密 (图 2). 不要使用工具。这个连接时防水的。更详细的说明请参考随每个传感器一同发运的详细安装说明。图2. 左侧的图像的内容是一个清洁、干燥的传感器和正对着的防水壁。右侧的土的内容为将传感器推入防水壁并被旋转到位的情形。图 3. 传感器将直接安装在电缆的防水壁上。在安装后，测量杯将在采样测量时对传感器起到保护的作用 (溶解氧盖膜未展示). 测量杯传感器防水壁 3 图 4. 双传感器口电缆防水壁配有两个并列的传感器口，即口1和口2。传感器的安装方法和单传感器口电缆防水壁的传感器安装方法相同。双传感器口电缆防水壁按照1和2进行编号，请按照下表所述将传感器安装在正确的位置上。 1010 双口电缆口 1 选项 pH 氧化还原电位 pH 或 pH/氧化还原电位* 铵氯化物硝酸盐口 2 选项 pH 氧化还原电位 pH 或 pH/氧化还原电位* 铵氯化物硝酸盐无 (传感器口堵头) * 如果使用6051010 电缆, 必须要有一个传感器安装在口1才能正常操作。如果 6051010电缆上在安装一个pH/氧化还原电位复合传感器，氧化还原电位将不能被测量。我们不推荐在6051010电缆上使用 pH/氧化还原电位复合传感器。 1020双口电缆口 1 选项 pH 氧化还原电位 pH 或 pH/氧化还原电位铵氯化物硝酸盐无 (传感器口堵头) 口 2 选项极谱法溶解氧原电池法溶解氧无 (传感器口堵头) ¼ 如果使用1020 电缆，需要在口1安装 pH、氧化还原电位、pH/氧化还原电位、铵、硝酸盐和氯化物传感器并将溶解氧传感器安装在口2。 4 如果在6051020或6051030电缆上使用605103 pH/氧化还原电位复合 ¼ 传感器，您能够获得 pH 和氧化还原电位的数据。可是我们推荐将离子选择电极口1设置为pH并把离子选择电极口2设置为。在连接电缆时，将电缆连接头上的凸起部分对准一起上的凹槽，将电缆上的接头推入，保证可靠接触，然后转动外层的带螺纹环直到锁定到位 ( 图 5 )。该连接时防水的。图 5. 请注意带有锁定装置的连接头。电缆和仪器的接头只有在锁定部分全部正确对应之后才能够匹配连接好。 ¼ 传感器储存在断开的状态下，传感器和电缆传感器接头并不是防水的。不要把没有安装传感器的电缆浸入水中。在断开的状态下，电缆和仪器的连接头能够保证 IP-67 的防护等级。电缆组件在供货时会有一个传感器储存的容器或配在电缆上的防护套一同提供。该容器用于短期的存储 ( 少于30天 )。请在存储的时候在容器里保持少量的水分（自来水）使之处于湿润状态。这是用于制造一个适合短期的传感器储存的100% 湿饱和空气的环境 ( 更详细的内容请见保养、维护和存储 )。传感器不应被完全浸没，这么做的目的是创造一个潮湿的空气储存环境。 5 键盘 2 3 1 4 13 12 5 11 6 10 7 9 8 序号键描述 1 2 3 系统在任何屏幕下打开系统菜单用于调整系统设置传感器在任何屏幕下打开传感器菜单用于激活传感器和显示单位校准在任何屏幕下打开校准菜单用于教准出温度外的所有参数 4 文件在任何屏幕下打开文件菜单用于查看数据和GLP 文件，建立站点和文件列表以及删除数据。 5 背光按下以打开或关闭仪器的背光并能够在按下向左或向右箭头是调整显示的对比度。 6 序号键描述 6 向右箭头在字母/数字输入屏幕下用于向右的导航。在和背光键一同按下时能够增大显示的对比度。 7 向下箭头用于导航菜单和在字母/数字输入屏幕下向下导航。 8 电源按下打开仪器电源按下并保持3秒钟以关闭电源。 9 帮助按下后在操作时会接收到提示和帮助 10 确认按下确认选项，包括字母/数字选择 11 向左箭头在字母/数字输入屏幕下用于向左的导航。在除字母/数字输入屏幕下之外所有的其它屏幕下用于返回上一屏幕；在和背光键同时按下的情况下用于增大显示的对比度。 12 退出键推出到运行屏幕在字母/数字输入屏幕下推出到前一菜单。 13 向上箭头用于菜单导航和在字母/数字输入屏幕下用于向上的导航。 7 主运行屏幕按下电源键打开仪器。仪器会断占地显示带有 YSI 标识的向外扩散的屏幕后直接进入主运行模式屏幕。仪器第一次开机或如果更换电池之后（更换电池时，电池被拆下的时间超过2分30秒），您需要设置日期和时间。请按照设置 | 系统 | 日期/ 时间。左侧的屏幕显示即为运行模式（主屏幕），带有以°C为单位的温度显示、以mmHg为单位的压力显示, 以% 和mg/L为单位显示的溶解氧和pH。日期、时间和电池电量在屏幕的底部显示。用于载入某一时间的采样数据的载入偏好显示在屏幕的顶端。该屏幕同时也在屏幕底部，日期和时间的上面显示了信息栏。在此情况下没有什么信息可供显示，但在成功完成校准、日期和时间设置等操作时会及时显示相应信息一个USB符号会在仪器经过USB连接到通讯鞍座上时显示在屏幕的底部。在经过USB 获得电源供应时仪器会显示电池满电量。 ¼ 对比度 – 对比度的调整能够经过同时按下背光键和向左或向右箭头键来实现。菜单设置在任何情况下按下Esc键能够从所在菜单中退出并进入运行屏幕。向左箭头键能够用来在除字母/数字输入屏幕之外的所有其它屏幕下退回到到前一个菜单当中。在字母/数字屏幕下如果您想在没有结束之前或没有保存变更之前推出该屏幕，您必须使用Esc 键。已经激活的功能项会显示带有一个点的圆柱体▪ ，未被激活的功能项则仅显示# ，另外，一些可选项会以一个空盒子P或一个带有核对标识Q显示。 8 字母/数字输入数字屏幕仅显示数字( 如左图). 字母/数屏幕上数字会在横穿顶部显示而字母会排列在下方（如右图）。数字的排列按照标准的键盘排列。如果需要输入一个字母或数字符号，则应进入字母/数字输入屏幕。经过使用箭头键使光标区域移动到所要选择的符号处选中点亮该符号，然后按下键盘上的确认键。在按下确认键之后，该符号就会在显示屏幕的顶部出现。对于大写字母或lower case的输入，点亮 “SHIFT” 并在键盘上按下确认键能够将字符从upper to lower case. 点亮«并在键盘上按下确认键能够删除当前输入整行的字符。«的功能在字母/ 数字输入屏幕就像是一个回格键（backspace），每次能够删除一个字符。使用“空格键” （SPACE）能够在字符之间增加空格。在您完成输入正确的信息之后(最多16个字符), 点亮屏幕底部的<<<ENTER>>>并在键盘上按下确认键确认。向左键并不能用来从字母/数字屏幕退回到前一页面。而应该在 ¼ 字母/数字屏幕使用键退回到前一菜单。 9 设置系统按下系统键进入任何以下菜单项。经过系统菜单您能够看到的一起的设置选项包括：日期/时间、GLP、语言、基数点、载入、自动关机、背光、软件版本、序列号和仪器身份标识。所有的选项带有括弧的“[ ]”内的部分是当前的设置。例如，如左图基数当前的设置为[Decimal]，即十进制。括弧同样也在视觉上为使用者提供了一个暗示，即那些部分是能够改变的。日期/时间在系统菜单中点亮日期/时间按下确认键即可进入日期格式 – 点亮并按下确认键能够选择偏好的日期格式: YY/MM/DD 、MM/DD/YY、DD/MM/YY 或 YY/DD/MM. 日期 – 点亮并按下确认键，然后使用数字输入屏幕输入正确的日期。时间格式 –点亮并按下确认键以打开一个子菜单载12小时或24小时得格式当中择偏好的时间格式。时间 –点亮并按下确认键，然后使用数字输入屏幕输入正确的时间。 10 ¼ GLP 如果更换电池的时间超过了2分30秒，日期和时间就需要重新设置。在开机时日期/时间屏幕会自动出现并要求您对日期和时间进行设置。 GLP或 ‘实验室正确操作’ 文件中保存了有关仪器上进行校准的详细信息。它同样还包括了传感器的诊断信息。点亮GLP并按下确认键可以修改GLP 设置。点亮选项并按下确认键能够查看以下GLP选项。经过GLP选项菜单您能够看到使用者身份、探头的标识、使用者定义的现场和重新校准提示。每个使用者身份对仪器都是不同的。使用者身份能够用来确认对仪器进行校准的使用者。为了正确使用该功能，使用者使用她或她的标识（例如名字的首字母、证件号码等等）作为GLP 的设置或一个新的用户能够在校准时被加入。按下确认键进入字母/数字输入屏幕，使用字母/ 数字输入屏幕输入所需的标识。最大的字符数为16个。 11 探头 ID会和校准记录一同保存并能够依靠序列号用于识别传感器和电缆组件。点亮探头标识并按下确认键能够打开或关闭此项功能。在该功能被激活的情况下在其区域内会出现一个检验码。在之前已经输入的探头标识当中选择一个点亮探头标识并按下确认键或点亮Add New 并按下确认键在字母/数字输入屏幕来新建一个新的探头ID。探头ID 能够在校准期间进行选择，ID的最大字符数为16个字符。用户定义的现场1和2和校准记录一同存储并可能用于输入和使用者相关的其它参数，如天气条件、海拔高度等等。任选Include User Field 1或Include User Field 2中的一个，然后按下确认键将该功能打开或关闭。被打开的功能前方的方块内会出现一个确认符号。点亮用户现场1或压迫农工户现场2并按下确认键从以前输入的用户现场列表当中选择，或点亮Add New并按下确认键进入字母/数字屏幕来创立一个新的现场。现场名称的最大字符数为16个字符。重新校准提醒（Re-Cal Prompt）能够用来提醒使用者重新校准某一特定参数。点亮某一参数并按下确认键进入数字输入屏幕能够进行每一个参数进行校准的时间间隔。在天数上输入所需的数值并按下确认键来确认提醒时间。将提醒的数值设置为零就能够关闭该功能（该设置为默认设置）。对每一个参数重新设置就能够关闭重新校准提醒功能。校准信息被存储在一个文件夹里以备日后调阅。一个单独的GLP文件夹被用来存储所有的 GLP信息并能够存储500个记录。在GLP 文件存储已满的情况下，仪器会自动用新的校准记录覆盖最旧的记录。为了保存所有的GLP记录，请定期下载GLP 到Data Manager 软件并输出到另外的程序当中。否则，只要内存已满，仪器会自动覆盖最旧的记录。另一方面，因为Data Manager将GLP文件存 ¼ 放在Unit ID项下，您必须定期输出该文件并在您的个人电脑上重新为GLP文件起名字，否则每次您从仪器上载GLP时都会将原文件覆盖。 12 几个普通的参数在每次校准的时候都会被存储到 GLP 记录当中，包括用户选择的可选参数。普通参数包括日期/时间标记、用户标识和传感器类型。可选的、用户选择的参数能够包括探头 ID 和用户定义的现场1和2。用户定义的现场会在校准的过程当中提示用户，以下为普通参数和可选参数清单。校准类型探头ID 日期用户现
