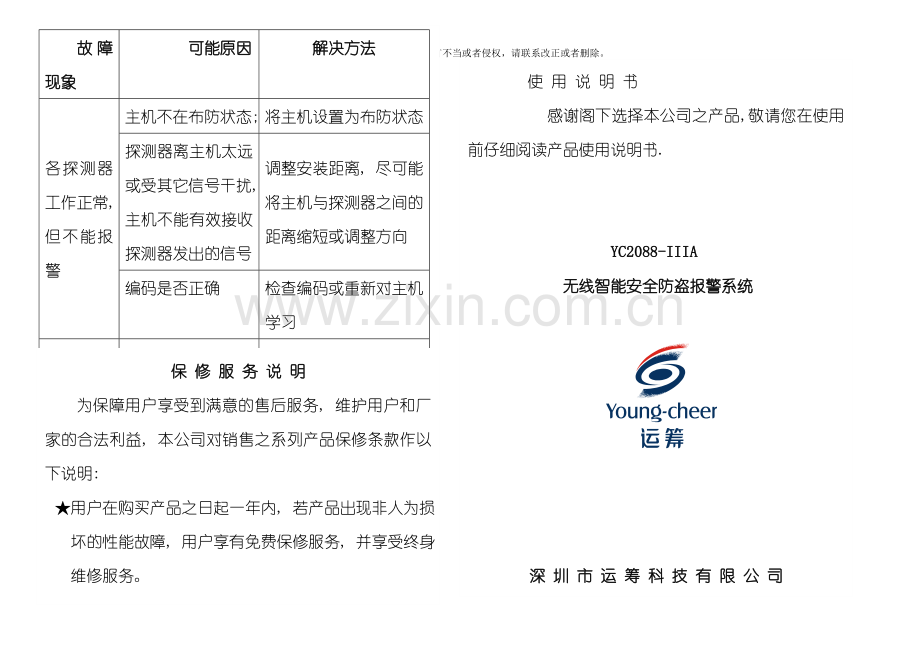

故障现象
可能原因
解决方法
各探测器工作正常, 但不能报警
主机不在布防状态;
将主机设置为布防状态
探测器离主机太远或受其它信号干扰, 主机不能有效接收探测器发出的信号
调整安装距离, 尽可能将主机与探测器之间的距离缩短或调整方向
编码是否正确
检查编码或重新对主机学习
主机能正常工作, 但探测器不能报警
检查电池电量是否偏低
更换新电池
是否有外界信号干扰
将主机和探测器靠近检查
检查电池安装是否正确、 接触是否良好
重新插入或清洗电池片
电话线路正常但报警电话不能正常拨出
电话线连接是否正确
按正确方法重新连接电话线
报警电话设置是否正确
重新按说明再操作一次
如果是分机, 是否有在号码前加拨该分机打外线时加拨的号码
重新设置带分机的号码
没有触发探测器, 主机自动撤布防或报警
报警主机是否学习了干扰信号
在报警记录中找出误报的探头, 给予删除, 并重新学习此探头

保 修 服 务 说 明
为保障用户享受到满意的售后服务, 维护用户和厂家的合法利益, 本公司对销售之系列产品保修条款作以下说明:
★用户在购买产品之日起一年内, 若产品出现非人为损坏的性能故障, 用户享有免费保修服务, 并享受终身维修服务。
★保修服务只限于正常、 正确使用下有效, 若产品出现故障, 应及时与本公司销售部门或经销商联系, 请不要自行拆装维修, 有下列行为之一, 均不在免费保修之列:
保修期内违反《使用说明书》使用操作造成损坏的;
保修期内自行拆装维修造成人为损坏的;
因不可抗拒因素造成产品损坏的。
★请保护好贴在产品上的封条, 如封条遭损坏, 则视为自行拆装维修, 不享有免费保修。
★保修时请携带保修卡和产品销售发票, 保修卡不得涂改, 否则作废。
★保修卡需运筹公司销售部门或经销商填定完整并加盖公章方可有效。
★保修期自发票开具之日起计算。
使 用 说 明 书
感谢阁下选择本公司之产品,敬请您在使用前仔细阅读产品使用说明书.

YC2088-IIIA
无线智能安全防盗报警系统

深 圳 市 运 筹 科 技 有 限 公 司
ShenZhen Young-Cheer Industrial Co., Ltd.

电器2关( 电话按键2) : ( B) 铃铛＋锁＋开锁
电器3开( 电话按键3) : ( C) 闪电＋开锁
电器3关( 电话按键3) : ( D) 铃铛＋闪电＋开锁
电器4关( 电话按键4) : ( E) 锁＋闪电＋开锁
电器4关( 电话按键4) : ( F) 铃铛＋锁＋闪电＋开锁
电器5关( 电话按键5) : ( 5) 铃铛＋闪电
电器5关( 电话按键5) : ( 9) 铃铛＋开锁
五、 注意事项
⑴ 产品购买后如不能即时使用, 需短期或长期保管的应注意以下几点:
A．应存放在透风的地方, 避开阳光直射, 远离高温或低温地方;
B．远离潮湿或多尘的地方
C．取下主机和各探测器内的电池
⑵ 使用时, 避免主机和各探测器放置不稳;
⑶ 主机以及各探测器不宜安装在强电磁干扰的地方, 在不影响室内美观的情况下,
尽量将主机和各探测器的天线拉长, 确保准确收、 发信号;
⑷ 请勿试图自行维修本机;
⑸ 本机在学习对码时请注意, 勿将邻居家同类产品的信号或周围的杂波信号录入
机内, 以免引起误报;
⑹ 注意更换电池, 本机各配件及主机电池的参考使用时间分别为:

主机: 断电使用20个小时后 红外100D-HW: 3-6个月
门磁: 6-12个月 红外100C-HW: 5-10个月
烟雾探测器: 5-7个月
六、 简单故障处理( 见下页)
七．售后服务
运筹公司对产品实行完善的售后服务, 若系统出现故障, 请不要自行拆开检查, 应按简单故障情况处理检查, 并及时联系经销商或本公司销售部门。自购机日起, 非人为损坏, 本公司负责免费保修一年, 并提供终身维修服务。

u 第 23 页

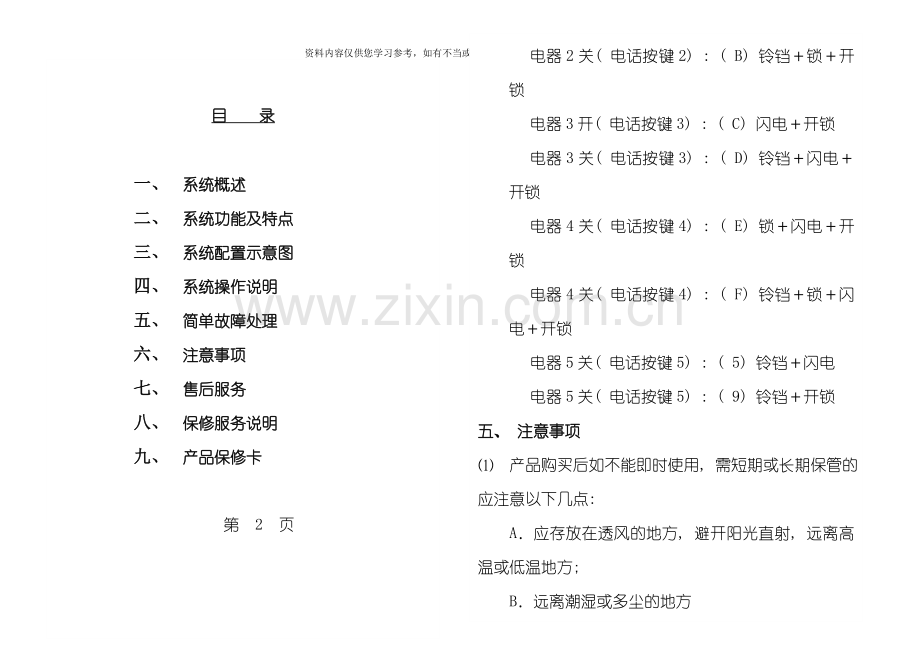

目 录

一、 系统概述
二、 系统功能及特点
三、 系统配置示意图
四、 系统操作说明
五、 简单故障处理
六、 注意事项
七、 售后服务
八、 保修服务说明
九、 产品保修卡

u 第 2 页

⑴天然气、 城市煤气: 因它比空气轻, 会悬浮于天花板, 故报警需安装在低于天
花板0.3至1.2米, 距离气源半径1.5米范围之内。
⑵液化石油气: 因其比空气重, 会沉积于低洼之处, 故报警器需安装于离地0.3
至1.2米, 距离气源半径1.5米范围之内。

⑦、 无线玻璃破碎探测器
安装时, 可选择天花板或玻璃的旁边或对面, 要避免探测器感应到发出噪音
的物件, 例如: 铃、 电风扇、 压缩机及机器。选定的安装位置必须能让探测器内
的接收声音话筒无阻挡的直接朝向要保护的玻璃表面上, 而玻璃表面要在最佳探
测角度范围之内。假如探测器是安装玻璃的正对面墙壁上, 这样玻璃就在最佳探
测角度之外, 探测器会大大降低效能。
⑧、 主动红外对射
本产品即可安装在院墙或建筑物周界, 也可安装院门或房门两侧, 特别使用
于安装在房屋外墙的内阳台、 窗两侧, 替代各种金属结构的防盗网, 不会破坏建
筑物原有的外观美感, 同时还可安装在室内用于对通道及其它目标的封闭式防卫。
附加说明:
l 系统设有布防( 撤防) 延时, 延时结束后, 立即保存状态。
l 如布防( 撤防) 要向中心( 第1组号码) 报告, 也是在延时结束后。
l 初始上电, 长按布防键5秒, 系统”Bi-Bi-Bi”三声, 表示已清除所有警情记录。
l 密码正确, 可进入菜单操作后, 长按撤防键5秒, 系统”Bi-Bi”两声, 语音提示”已删除”, 表示系统已复位, 松开按键, 进入撤防状态。复位内容包括:
Ø 删除所有电话号码
Ø 清除所有探测器存储空间
Ø 系统参数恢复为: 001001――110100
Ø 布防延时: 02 ( 0～63) ( 即2＊4＝8秒)
Ø 警号时长: 25 ( 0～63) ( 即25＊4＝100秒)
l 干扰报警在布防、 撤防状态均有效
l 报警时, 遥控器可直接撤防, 主机键盘撤防需先按撤防键, 再输入密码即可。
l 家电控制的无线代码, 地址码为第1个学入主机的遥控器, 数据码组合如下:
电器1开( 电话按键1) : ( 3) 铃铛＋锁
电器1关( 电话按键1) : ( 6) 锁＋闪电
电器2开( 电话按键2) : ( A) 锁＋开锁
u 第 22 页

一、 系统概述
本公司最新研发生产的运筹牌YC2088-ⅢA型商用/家用无线智能安全防盗报警系统, 采用高速、 高可靠性微处理器, 使系统在数字处理、 语音压缩、 数据传输上更加快捷、 安全、 可靠。全天候的无线遥控数字监测技术使系统更具高保密性和高可靠性; 强大的语音功能, 全中文液晶显示界面, 全程操作的语音提示和警情的直接播报, 使系统更具人性化, 被行内专家誉为”会说话的报警器”。
本系统的成功研发, 凝聚着国防科大多位专家教授的智慧和运筹人的辛劳, 是中国军工技术应用于安防产品的成功典范, 本系统已获得多项国家专利, 并获得深圳市〈高新技术项目认证〉。
当您拥有了一套运筹牌YC2088-ⅢA型报警系统, 再也无须担心有被入室抢劫的危险; 燃气泄漏的恐惧; 离家被盗的烦恼; 在远离老人、 小孩无人监护的困扰。无论您出差、 旅游或工作在外, 还是熟睡在甜蜜的梦乡, 运筹安防, 都会给您一个安全放心的家。

二、 系统功能及特点
1、 有线、 无线兼容, 无线99防区, 有线8防区;
2、 支持Contact ID通讯格式;
3、 支持免提双向通话;
*4、 恶意干扰、 电话断线自动侦测报警;
5、 中文菜单, 全语音提示;
6、 自动识别警情, 语音报告;
7、 按不同警情类别设置报警电话;
8、 各种探测器布、 撤防模式可独立设定;
*9、 电话断线、 故障自动启动无线转发功能;
10、 报警事件实时记录查询, 且停电不丢失;
11、 支持电话远程操作( 监听、 对讲、 撤/布防、 遥控家电) ;
12、 系统状态随时记录查询。
( 注: 标有*键的, 其功能将在升级版中实现)

u 第 3 页

三、 系统配置示意图

3.1 基本配置
①报警主机
报警主机是用户端的控制中心, 用来接收各种探测器发射的信号, 经过报警主机接收、 识别和处理后, 再实施现场警号鸣叫报警, 并经过电话网络向用户或预设报警中心发出报警信号。
A．面板LED指示灯, 指示灯由上向下依次为:
Power电源指示: 正常为红色＋黄色;
Alarm报警指示灯: 报警时为红色;
Low Power欠压指示: 欠压为红色;
SET LED状态指示: 外出布防, 2秒亮一次;
在家布防, 2秒亮2次;
撤防时不亮, 监听时亮。
注: 在重新布、 撤防后如果仍提示为红色, 则为报警信息未查询, 查询后灯灭。

u 第 4 页
在探头类型选择菜单中, 按[取消]退出对码操作。如学习到错误的信号, 可进入[探头]菜单中找出, 并给予删除。

③、 无线门磁、 窗磁探测器
打开门磁后盖, 插上电池插头, 并将底板安装于门磁的开启处, 高度最好1.6米到2米之间, 根据安装位置的材质可选用不同的安装方式, 木制门窗最好用木螺钉固定; 铝合金门窗采用内附双面胶进行粘贴( 注意检查粘贴的可靠性以及磁铁与门磁之间的间隙不得大于10mm, 并要求磁铁与干簧管靠在同一面)
安装完毕后, 对门窗进行开、 关测试, 如果开、 关的每一次, 门、 窗磁工作指示灯亮, 主机能接收门、 窗磁发射的信号, 即为安装成功。否则, 请检查电池是否插好、 电池位置是否插错、 门、 窗磁与磁铁的间隙是否过大、 磁铁与干簧管的方向是否装反。

④、 无线红外探测器
YCF100C-HW、 YCF100D-HW红外探测器具备有万向支架, 在使用前首先把支架固定在选择的位置上, 用螺钉固定好, 然后将电池装入机内, 将电池两极插入电池扣并装入电池槽内, 盖上面盖等待5分钟, 探测器进入稳定工作状态, 待手动工作测试正常工作后, 将探测器底盖上的螺母对准支架上的螺杆按顺时针方向旋转直至到位后, 并调整好所需角度, 离开探测区域5分钟后再进入探测区域, 如果发出信号且主机能正常接收到报警信号, 即为安装成功。
注: 1、 选择安装位置需保证所要防范的区域在探测区内, 安装高度推荐在2.1M左右, 但要参考本探测器的光学特征和防范空间而定。
2、 为了最大限度避免误报, 应避免热源、 光源和窗户的光线直接指向探测器。

⑤、 无线烟雾探测器
该探测器是一种密闭装置, 不允许私自打开。安装时, 先选择合适区域, 按安装支架的孔在顶棚上钻两个孔位, 在两个孔中塞入两颗塑料腰钉并紧固直至安装支架彻底牢固, 将电池放入探测器背面的盒内, 轻轻按一下按钮, 测试是否鸣叫同时主机收到报警信号, 既为安装成功。

⑥、 无线燃气泄漏探测器
安装时, 需根据燃气的比重来安装燃气泄漏探测器, 安装需2到3分钟预热。

u 第 21 页

”１—5”键对应遥控开关。学习时, 先将对应的遥控开关和无线警号处于对码状态, 然后将菜单翻到[对码], 直接按数字键。

㈡ 无线遥控器和其它探头的对码方法
无线探头和主机配套使用时, 主机要先学习探头的通信格式, 叫作[对码], 主机在学习状态下, 接收需要对码的无线探头信号, 可自动设置探头编号和防区编号, 且编号自动增加。布防类型根据探头类型自动设置, 一般是[双防], 消防探头( 燃气、 烟雾) 和遥控器是[紧急]。

①、 遥控器对码
进入主菜单后, 按[前查]或[后查]选定[对码]菜单, 按[确认], 此时探头类型显示为[门磁]、 [查阅], 一直按[后查]直到显示[遥控]、 [查阅]时, 按[确认]显示[添加], 再按[确认]显示屏右下角显示３０秒倒计时, 按遥控器任意一按键, 主机接收后”Ｂi”的一声响, 显示屏显示探头编号和防区编号, 表示对码成功, 同时显示屏右下角显示２０秒保存倒计时, 按[确认]保存, 若保存倒计时完毕时, 仍未保存, 则对码失败, 需重新学习。

②、 其它探头对码( 参照上图)
例如: 要将燃气泄漏报警器对码, 操作为:
进入主菜单后, 按[前查]或[后查]选定[对码]菜单, 按[确认], 此时探头类型显示为[门磁], 连续按[后查]到显示[燃气], 按[确认]显示[添加], 再按[确认], 主机进入学习状态, 编号显示[――／――], 同时显示３０秒倒计时, 触发燃气泄漏报警探测器发射一个无线信号, 主机接收后”Bi”的一声响, 显示屏显示探头编号和防区编号, 表示对码成功, 同时显示屏右下角显示２０秒保存倒计时按[确认]保存, 该探头学习成功。注: 如果还未触发探头就进入了保存倒计时, 表示学习到了其它信号, 需要按[取消]退出, 重新学习。
如果收到的是已经学习过的探头信号, 屏幕是会自动显示探头的信息, ３秒后自动重新学习其它探头。在３０秒倒计时中, 能够按[取消]键回到选择探头类型状态。

u 第 20 页
B． 1、 面板功能键, 按键由上向下依次为:
UP - 前查
Down - 后查
Confirm - 确认
Cancel - 取消
Arm -布防
Disarm -撤防
2、 数字键0~9、 *、 # ( 用于设置电话号码及输入密码)
C．主机端口接线示意图, 接线口由左向右依次为:
电源: DC12V; 警号: Siren; 接电话外线: Line in;
接电话机: Line out; 有线防区接线端口: Connector

D、 报警主机技术参数:
工作电压: DC9~12V
工作电流: 23mA±1 mA
报警电流: < 480 mA±10 mA
报警声强: 110dB,
工作频率: 315MHz
工作温度: -10℃ ~ +50℃,
环境湿度: < 95％
可接入探头数目: 共108路, 包含有线探头、 8路遥控器的数目。
有线防区: 8路, 报警方式:开路报警。
报警通讯协议: 运筹6+1格式, Contact ID码格式( 可选)
报警电话: 共8组。1组中心号码、 1组主通知、 6组分类警情号码。
警情记录: 99条, 可记录时间、 事件、 探头等详细信息。
录 音: 10秒 遥控家电: 5组

u 第 5 页

进入主菜单
按”确认”键保存
按”确认”键, 30秒倒计时, 按遥控器任意一键, 主机Bi的一声响, 并有编号显示。显示屏右下角显示20秒倒计时

显示”门磁”、 ”查阅”, 按”后查”显示”遥控””查阅”按”确认”显示”添加”

选定对码按”确认”键

按”前查”或”后查”

② 无线遥控器( YCF110PC)
YCF PC系列遥控器设计新颖时尚, 可随身携带, 用来对主机实行外出布防( ) 、 在家布防( ) 解除全部警戒( 撤防) ( %) 、 紧急求助( Xr) 。
③ 外置警号
主机报警时, 外置警号将发出110分贝的警笛报警声。
④ 备用电池
在停电情况下可自动切换到机内备用电池, 保证系统正常工作24小时, 但警号不能工作。如果选配原厂UPS电源, 可工作一周, 且警号能正常工作。
⑤ 电源及电话连线
⑥ 有线接线口 ( 注: 有线探头需经过报警主机供电方式工作)
有线接线口内, 标有”+ 12和GND”的接线端表示给有线探头提供电源的正负极接口( 有两组) , 另标有数字1至8, 表示8个有线接口。
有线探头与有线接线盒的连接方法如下:
ⅰ) 打开有线防区接线端口塑胶, 将有线探头的正负极分别与有线接线盒的正负极相连( 正连正, 负连负) ;
ⅱ) 将有线探头的NC( 常闭端) 与接线盒上的任一有线接口相连;
ⅲ) 将有线探头的COM( 公共端) 和负极短路。
3.2、 可选配置
①无线门/窗磁探测器( YCF100/200/300MC, YCF100CC)
该系列产品安装在门( 窗) 的开启处, 用来监视门( 窗) 开启状态,每开启一次门( 窗) , 无线门( 窗) 磁探测器均会发一个无线信号给主机, 主机对在布防状态下的非法开启立即报警。

②无线数码智能型探测器( YCF100C-HW)
该红外采用最先进的无线数码及微电脑技术, 超低功耗设计, 且该红外的核心技术运放单元芯片为独家掩膜设计( 内置三组运放单元, 同时处理数、 模信号) , 使之成为一款无线数码传送信号、 超低功耗的全智能型探测器。该探测器由于具备智能记忆功能, 如果进入防区触发报警, 首次触发后仍在此防区内频繁活动, 则不会发出第二次报警, 只有在离开防范区域5分钟( 记忆时间可预先设定, 本机出厂时设定为5分钟) , 记忆功能消失后, 重新进入该防范区域才可能再次触发报警, 这样不但大大减少了误报, 且最大限度的减少了能耗。

u 第 6 页

⑽人工接警( 接听报警电话)
提起电话接听报警电话时, 系统将播放合成的警情信息和录音留言４次, 并监测是否按”＊”键确认警情。按”＊”键确认后自动进入电话远程操作状态。如果不按”*”键确认警情, 系统播放警情信息和录音留言４次后挂机, 还会重复拨打这个电话号码, 直到有一组预设的报警电话确认警情, 按”#”键退出后才停止拔号。

接听 按”*”键 操作完毕

挂机

⑾接警后主机的处理:
有警情后, 报警指示灯长亮, 处理完警情后, 按遥控器撤防键( %) , 然后按主机”前查”键, 报警灯灭, 再按”取消”键, 用遥控器重新进行外出或在家布防。

4.4、 系统安装与调试
(1)、 报警主机
按报警主机上的标识, 接好电话线和电源线, 在接线前先装入备用电池, 同时将主机放置于台面或悬挂于墙壁( 最好放置于比较隐蔽且又方便操作的地方) 。插上电源后, 主机语音播放”运筹安防, 给你一个安全放心的家”, 同时主机液晶显示屏出现撤、 布防信息。
安装完毕后, 参考主机设置说明, 对各功能进行设置和测试, 并模拟报警或人为触发各探测器进行模拟报警, 测试正常则为安装调试成功。

(2)、 学习对码( 将新增的探测器和遥控器与主机配套使用)
㈠ 无线遥控开关、 无线警号对码方法
进入菜单操作后, 按[前查]或[后查]选定[对码]菜单, 直接按数字键即可发射无线遥控码供无线警号和无线遥控开关对码学习。按键”９”对应无线警号, 按

u 第 19 页

接警电话响

警情信息和录音回放

语音提示, 按1监听、 按4对讲、 按3警号、 按5遥控电器
按”#”退出

继续拨打报警电话直到拔号( 4次) 任务结束

按”5”
③无线被动双元/幕帘红外探测器 (YCF100D-HW)
该系列红外采用先进的军品级器件及数码智能集成电路, 微功耗设计, 温度、 湿度自动补偿, 最大限度保证产品的可靠性和稳定性, 其精巧的外形和方便的安装使之成为一款时尚的首选佳品。( 双元与幕帘的区别是镜片不同, 双元的镜片上有几排明显的白色圆点, 其为空间控测器)

④无线紧急按钮( YCJJ100/300)
其状态和功能与遥控器上的紧急报警键相同, 当用户有紧急情况发生时, 如身体欠佳、 有盗贼闯入或需要紧急求助时, 只要按动紧急按钮, 即无条件触发主机报警。

⑤无线学习型多路遥控开关(YCJSCON-1/2/3KG)
该系列遥控开关, 采用进口单片机制造, 用于控制家庭中的灯光以及电热水器等经过电源通断控制的家用电器。与报警器连用, 可实现对家电开关的远程遥控及手动控制。

⑥主动红外对射探测器
主动红外对射探测器也称对射式红外线隐形防盗网, 由发射端和接收端组成, 其工作原理是: 发射端发射出多束视觉不可见的红外线防卫射束构成平面网状, 接收端在收到防卫射束时, 进入防卫状态, 当任意相临的两束防卫射束被完全遮断或隐形防盗网被人为移动, 或者发射端与接收端电源被剪断时, 报警电话线路均会输出有线、 无线报警信号, 即触发主机报警。

⑦无线烟雾探测器
适合于安装在住户天花吊顶, 用来监视室内烟雾浓度是否偏高, 当室内有可燃物品燃烧产生的烟雾浓度偏高, 即触发报警灯亮, 内置蜂鸣器鸣叫报警, 同时向主机传输无线报警信号, 即触发主机报警。

⑧无线燃气泄漏报警器
安装在用户厨房或洗手间, 用来检测天然气、 液化石油气、 管道煤气等是否泄露, 当气体浓度超过安全系数时, 即触发报警灯亮, 内置蜂鸣器鸣叫报警, 同时向主机传输无线报警信号, 即触发主机报警。

⑨无线玻璃破碎探测器
本探测器具有声频玻璃破碎探测及全频谱亚声碰撞分析, 当有压力施于保护范围内的玻璃表面时, 探测器能同时确认玻璃破碎时所产生的独特声音, 且灵敏度可调, 免除误报, 是当今市场上最先进的玻璃探测器之一。能有效的应用于平面、 强化及层叠玻璃, 可将探测到的信号发射给主机, 由主机按设置的方式报警。

u 第 7 页

语音提示( 按1监听、 按4对讲、 按3警号、 5指令操作)
输入密码

电话无人接听, 主机自动接听并语音提示

拨打主机电话

自动挂机

按”1”
电器1开

按”*”返回
电话挂机或按”#”键退出远程操作
按”1”
电器1关

按”2”
电器2开

按”2”
电器2关

按”3”

电器3开

按”3”

电器3关

按”4”
电器4开

按”4”
电器4关

按”5”
电器5开

按”5”
电器5关

⑩报警联网管理中心主机
主要用于处理用户报警主机传送的报警信号, 并与电脑及相应接警软件配套使用, 可显示用户的详细信息( 如用户姓名、 地址、 联系电话、 报警时间及报警类型等) , 协助接警人员快速有效的处理警情。

四、 系统设置及操作说明( 可根据不同警情设置不同的电话号码)
4.1、 面板功能键
主机表面右下方有四个功能按键, 分别是[前查]、 [后查]、 [确认]、 [取消]。[前查]、 [后查]是选定操作项目, [确认]是进行功能操作, [取消]是返回上一操作。在显示屏下方有一块保护盖, 里面设置了数字键盘, 用于输入具体数据。按[确认]选定菜单, 按[取消]返回上一菜单, 再次按[取消]退出。
4.2、 系统功能设置
⑴、 主机菜单
进入菜单操作前, 需先输入密码。在撤防状态下: ①直接按0～9的数字键, 无语音提示, 作为密码输入; ②未进入密码验证前, 直接按”＊”、 ”＃”、 ”删除”、 ”确认”键, 会有语音提示”请输入密码( 出厂初始密码为1234) , 以”＃”号或”确认”结束” ③未进入密码前, 直接按”前查”、 ”后查”键, 系统进入报警记录和撤、 布防记录的查询状态。
密码正确即可进行菜单操作。按[后查]或[前查]依次显示[外出布防]、 [在家布防]、 [撤防]、 [探头]、 [有线]、 [对码]、 [电话]、 [录音]、 [密码]、 [时间]、 [系统]等菜单项目, 选定后, 按[确认]进行菜单操作。

u 第 8 页
按[前查]进入, 再按[后查]

⑼电话远程操作
电话无人接听并达到设定的振铃次数后, 主机自动接听, 并出现语音提示[密码], 输入４位正确密码后, 语音提示[按１监听、 按4对讲、 按３警号、 按6撤布防、 按５指令操作]。连续输入密码三次不正确, 将自动挂机。
按”3”[警号开]、 再按”3”[警号关], 同样按”4”在[外出布防]、 [撤防]之间切换, 并均有语音提示操作结果。
密码正确

按”1”

按”4”

挂机或按”#” 按”7”

按”3”

按”6”
按”5”
按”6”

按”5”

按”５”进入遥控家电后, 提示[请输入电器编号], *”键退出, 按”1”到”5”键切换对应的遥控开关控制的电源开关, 并有语音提示。例如[电器1开], [电器1关]。按”*”返回上层。
u 第 17 页

进行报警记录和撤布防记录查询
主机在非布防状态

语音提示( 按1监听、 按4对讲、 按3警号、 按6撤布防、 按5指令操作)
拔打主机电话

电话无人接听, 主机自动接听并语音提示

输入密码

密码不正确
自动挂机

进入现场监听

退出远程设置
与现声对讲

放音

语音提示结束后
开启现场警号

遥控家电
外出布防

撤防

遥控电器

⑷紧急报警( 求助) :
触发紧急按钮和按遥控器上紧急( Xr) , 无论在任何状态下, 主机将立即报警, 如果要解除报警, 只需按下遥控器的( %) 键, 即可停止报警。

⑸有声、 无声报警:
进入主菜单后, 直接在数字键盘上连续按”*”键可依次在[有声报警]、 [无声报警]、 [测试模式]中切换, 按[确认]键确认。安装调试时, 可将主机设置为[测试模式], 此时操作, 主机会播报相应的操作语音, 但报警时不响警号、 不拨打报警电话; 无声报警时, 主机会播报相应的操作语音, 报警时不响警号。
[有声报警]显示标志为( ) ; [无声报警]显示标志为( ) ; [测试模式]显示标志为( ) 。

⑹断线报警( 防剪) :
在布防后, 原先正常的报警电话线路被剪断或电路电压低于5V后报警, 语音提示 [断线报警], 现场警号自动鸣叫, 提示用户即时查找原因, 排除故障。

⑺探头状态查询:
进入[探头]菜单后, 在[查阅]状态下, 按[前查]或[后查]显示不同信息, 可显示探头类型、 编号、 防区编号、 布防类型, 还可显示当前的撤、 布防状态。如果探头不存在, 则显示为[门磁００／００]。

⑻查询报警记录和撤布防记录:
主机在非布防状态下, 直接按[前查]进入查询报警记录, 显示的信息为时间和对应的探头信息。如果显示[外出布防]、 [在家布防]、 [撤防]表示是撤布防记录, 其它是报警记录, 按[前查]或[后查]可切换记录编号, 编号１是最新的, 编号最大为９9。

u 第 16 页

按”确认”键, 进行菜单操作
按”前查”或”后查”
按”确认”键
按键盘上按键

输入密码1234 密码正确 选定[菜单]

⑵、 报警电话的设置与修改
进入主机菜单, 按[前查]或[后查]选定[电话]菜单, 按[确认]显示[查阅], 再按[前查]或[后查]选择要设置或修改的电话号码组别( 共可设8组电话号码, 组别号为０１－０８, 如与接警中心联网时, 第01组需设为接警中心号码) , 接着按[确认]显示[修改], 再次按[确认]后, 按数字键即可输入电话号码, 输入完毕, 按[确认]保存。例如将电话号码设置为第2组报警电话号码, 设置过程如下:

选定[电话]
按[确认]键 按[确认]键

对使用分机的用户, 在设置电话号码前加拨该电话打外线时所需先拨的号码, 并用”#”号隔开。如: 分机外线拨”9”, 即9#。( 电话号码最多可输入１４位字符) 。
当触发报警时, 主机将循环拔打所设置的电话号码, 如果无人接听或占线, 报警主机将连续拨打20次后停止拨号。如果有一个报警电话被确认了警情( 接警中心除外) , 主机将自动取消其它拨号。

⑶、 报警电话的删除
按[前查]或[后查]选定[电话]菜单, 按[确认]显示[查阅], 按[前查]或[后查]选定需要删除的电话号码, 按[确认]后, 再按[后查]选择[删除], 最后按[确认], 原电话号码消失, 即删除成功。

u 第 9 页

显示”修改”再按”确认”输入号码

显示”查阅”, 按”前查”或”后查”选定电话组别02

按”确认”键保存

进入主菜单

按”前查”或”后查”

显示”修改”再按”后查”, 选定”删除”
按”确认”键删除
显示”查阅”, 按”前查”或”后查”选定需删除的电话
按”前查”或”后查”
进入主菜单

选定[探头]

4.3、 功能操作

⑴外出布防:
当主机设置外出布防时, 燃气探测器、 烟雾探测器立即进入监测状态, 而门磁、 红外探测器则在外出布防时间到达时进入布防状态, 同时主机上的外出布防灯进入长亮状态。
A． 遥控器设置: 按遥控器上的( ) 键, 主机语音提示[外出布防], 报警主机进入外出布防状态。
B．.菜单设置: 输入密码进入主菜单, 显示[外出布防]按确认键, 主机语音提示[外出布防], 报警主机进入外出布防状态。

⑵在家布防:
在家布防时,主机不接收布防类型为[外出]探测器的信号, 其它探测器仍处在布防状态, 同时主机上的[在家布防]灯进入长亮状态。
A. 遥控器设置:按遥控器上的( ) 键, 主机语音提示[在家布防], 报警主机进入在家布防状态。
B.菜单设置: 输入密码进入主菜单, 按[后查], 显示[在家布防]按[确认]键, 主机语音提示[在家布防], 报警主机进入在家布防状态。

⑶解除警戒( 撤防) :
表示报警主机解除全部报警状态, 报警主机不接收布防类型为[外出]、 [在家]、 [双防]探测器的信号; 只接收布防类型为[紧急]的探测器信号。紧急按钮和遥控器紧急求助键仍可对主机报警, 向外发出求救信号。
A、 按遥控器上的( %) , 主机语音提示[撤防], 表示报警主机解除全部报警状态。
B、 菜单设置: 输入密码进入主菜单, 按[后查]显示[撤防], 按[确认]键, 语音提示[撤防], 报警主机进入撤防状态。

u 第 15 页
进入主菜单

按”前查”或”后查”

按”确认”键

显示”查阅”, 选定需设置的探头按”确认”, 显示”撤布防”

选定[电话]
按[确认]键 按[确认]键

⑷、 报警特性设置( 可根据不同警情设置不同的电话号码)
按[前查]或[后查]选定[电话]菜单, 按[确认]显示[查阅], 再按[前查]或[后查]选定电话组别, 按[确认]显示[修改], 再次按[确认]后电话号码末位闪烁, 再按[前查]或[后查]门磁、 红外、 遥控、 对射、 烟雾、 燃气、 备１、 备２闪烁部分( 为报警特性) 与数字键１－８分别对应。可按数字键１－８在显示屏上消除, 再按”1—8”恢复。例如: ”１”对应门磁, 按”2—8”将其它消除, 仅门磁显示表示有效, 按[确认]即可保存。要恢复时, 按以上操作到报警特性闪烁时, 再按”2—8”即恢复。报警特性是用户在设置报警电话号码时, 可根据探头类型, 选择拨打不同的电话报警。例如: [烟雾]和[燃气]报警可认为是火警, 号码可设置为１１９。根据下图操作后只保留烟雾、 燃气向预设的电话报警。其它探测器触发时将不拨打该号码。(注: 如果其它电话号码里也设置了这种报警特性, 主机报警时也会拨打这些电话, 默认值为全部拨打。)

选定[电话]
按[确认]键

⑸、 密码的设置及修改　
本机出厂时的原始密码为”１２３４”, 为安全起见, 用户在使用时可自行修改。按[前查]或[后查]选择[密码]菜单, 按[确认]显示[查阅], 再按[确认]显示[修改], 再次按[确认], 此时显示屏右下角的４位数密码中第１位数字在闪烁, 直接输入４位新数字后, 按[确认]即可。

u 第 10 页
按”确认”键切换

按”确认”键保存
按”前查”或”后查”按数字键123478取消其它报警, 仅有烟雾、 燃气闪烁
按”确认”键显示修改,
