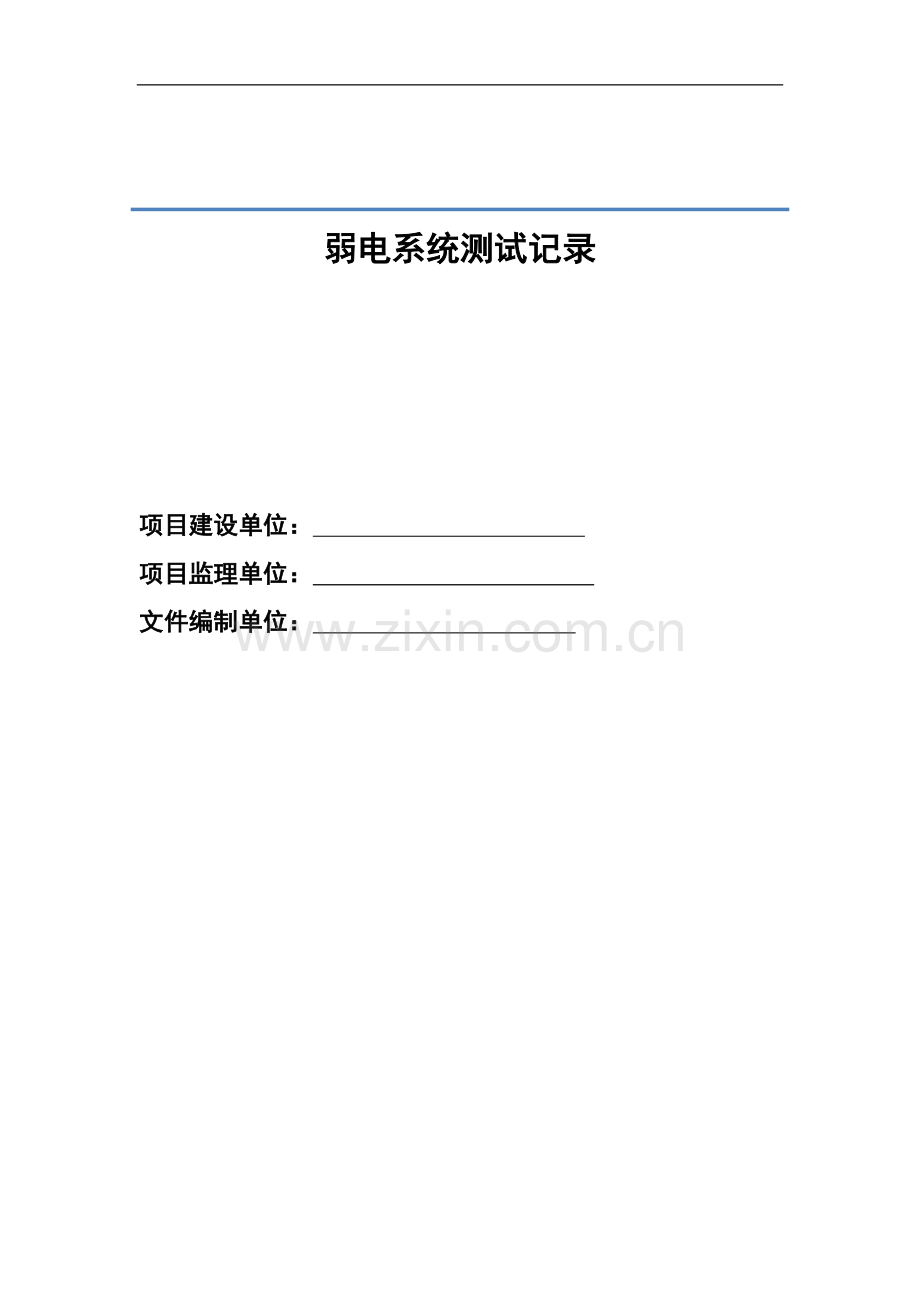

系统测试记录.doc_第1页
第1页 / 共24页
系统测试记录.doc_第2页
第2页 / 共24页


点击查看更多>>
资源描述
弱电系统测试记录 项目建设单位: 项目监理单位: 文件编制单位: 目 录 一、 测试计划及内容 1 1.1 测试计划及内容 1 二、 硬件设备加电功能测定记录 1 2.1 核心交换机加电功能测定记录 1 2.2 接入交换机(H3C SMB-MS4024)加电功能测定记录 3 2.3 其他设备功能测定记录 6 2.4 设备安装调试记录 10 三、 综合布线测试记录 11 四、 光纤耗损测试记录 19 五、 视频系统末端测试记录 20 六、 测试结果确认 21 一、 测试计划及内容 1.1 测试计划及内容 根据测试内容,分设备安装上架调试阶段、设备调试完成阶段和业务迁移完成阶段四阶段完成测试,各测试阶段的测试方式、测试内容和相应的参与人员情况如下: 测试阶段 测试方式 测试内容 参与人员 1 现场测试 设备硬件加电功能测定及设备调试记录 建设单位、监理公司、业主方 2 现场测试 综合布线测试记录 建设单位、监理公司、业主方 3 现场测试 光纤损耗测试记录 建设单位、监理公司、业主方 4 现场测试 视频末端测试记录 建设单位、监理公司、业主方 二、 硬件设备加电功能测定记录 2.1 核心交换机加电功能测定记录 测试序号 1-01 测试项目 设备启动 测试步骤 分别ssh登陆172.31.0.22、172.31.1.22登录核心交换机设备,通过命令show version查看设备是否正常启动 测试结果 1.核心交换机H3C MS4300-28P设备启动信息 测试序号 1-02 测试项目 板卡注册 测试结果 测试结果详见测试序号“1-01” 测试序号 1-03 测试项目 设备温度 测试步骤 通过命令show temperature查看设备温度 测试记录 核心交换机H3C MS4300-28P温度 测试序号 2104 测试项目 CPU使用率 测试步骤 通过命令Show cpu查看设备CPU利用率是否在正常范围 测试记录 核心交换机H3C MS4300-28P 测试序号 1-04 测试项目 内存使用率 测试步骤 通过命令Show memory查看设备内存利用率是否在正常范围 测试记录 核心交换机内存利用率 测试序号 1-05 测试项目 硬件告警 测试步骤 查看设备指示灯是否正常,通过命令show alarm查看是否有硬件告警 测试记录 核心交换机告警信息,显示无 2.2 接入交换机(H3C SMB-MS4024)加电功能测定记录 测试序号 1-06 测试项目 设备启动 测试步骤 登录设备,查看设备是否正常启动 测试结果 测试序号 1-07 测试项目 CPU使用率 测试步骤 查看设备CPU利用率是否在正常范围 测试结果 测试序号 1-08 测试项目 内存使用率 测试步骤 查看设备内存利用率是否在正常范围 测试记录 测试序号 1-09 测试项目 硬件告警 测试步骤 查看设备指示灯是否正常,是否有硬件告警 测试记录 2.3 其他设备功能测定记录 设备加电功能测定记录 序号 设备名称/型号 设备参数/相关说明 通电测试情况 参数是否符合要求 是否合格 1 主控电脑(联想新圆梦H5060台式机游戏电脑整机 ) 英特尔 Win10 标配主机+23英寸显示器 G4400/4G1T/2G独显 内置无线 设备通电启动正常,无异常现象 符合 合格 2 可视对讲中心管理主机(福州松佳光纤7寸可视管理中心机SJ-64GL-H2/F)   设备通电启动正常,无异常现象 符合 合格 3 中心发卡器(福州松佳SJMJ-1M/D)   设备通电启动正常,无异常现象 符合 合格 4 管理中心软件(福州松佳赠送)   设备通电启动正常,无异常现象 符合 合格 5 彩色7寸免提网口分机(福州松佳7寸免提TFT液晶SJ-98KU) 7寸免提TFT液晶,RJ45口 设备通电启动正常,无异常现象 符合 合格 6 E型彩色可视网线型门禁主机(福州松佳SJ-64WGE-C0HIY) 带刷卡,密码语音提示功能 设备通电启动正常,无异常现象 符合 合格 7 地下室彩色可视网线型门禁主机(福州松佳SJ-64WGE-C0HIY) 带刷卡,密码语音提示功能 设备通电启动正常,无异常现象 符合 合格 8 多主机接入器(福州松佳SJWT-DJ01)   设备通电启动正常,无异常现象 符合 合格 9 多媒体箱 含电源、数据、语音、电视模块 设备通电启动正常,无异常现象 符合 合格 10 综合管理平台(大华DH-DSS7016-C) 支持多址模式及700M码流的“进存转“ 设备通电启动正常,无异常现象 符合 合格 11 支持绑定模式及1000M码流转发和384M本地存储 符合 合格 12 视频存储服务器(大华DH-NVR9064CD) 500路IP,2000路视频,集视频管理,图像预览,存储,转发,录像回放,下载,解码上墙等功能于一体的综合性管理平台。 设备通电启动正常,无异常现象 符合 合格 接入码流256Mbps码流,支持64路高清IPC的接入,HDMI视频输出分辨率最高达1920×1080;VGA视频输出分辨率最高达1920×1080;最大16路720P录像同步回放; 符合 合格 支持录像定向存储,支持16个SATA3接口;支持独立的eSATA备份 符合 合格 13 大容量硬盘 4T 高清解码器(大华DH-NVS16CY-LJ) 设备通电启动正常,无异常现象 设备通电启动正常,无异常现象 支持16路VGA&HDMI输出,支持MPEG4/H.264/MJPEG标准网络视频流解码;支持4个800w@13fps图像解码输出,16个500w@8fps图像非实时解码输出,16个300w@15fps图像非实时解码输出,8个300w@25fps图像实时解码输出,32个1080P 6Mbps图像解码输出,52个720P 4Mbps或者64个720P 3Mbps图像解码输出,64个960H图像解码输出,64个D1图像解码输出;支持真正的全高清显示;支持主动解码和被动解码两种解码模式;支持10M/100M/1000M自适应以太网接口;支持远程录像文件的解码输出;支持解码轮巡;标准2U机箱。 符合 合格 14 32寸液晶监视器(大华DH-DHL32CD) 面板尺寸 31.5" ,背光类型 LED,屏幕比例 16:9,亮度 350cd/m2,对比度 1200:1 ,分辨率 1920×1080,可视角度(水平/垂直) 178°/178,支持多种信号输入 ,电容式触摸按键 设备通电启动正常,无异常现象 符合 合格 15 备用电源及电池主机(柜)   设备通电启动正常,无异常现象 符合 合格 16 高清网络红外球机含支架、含电源(大华DH-SD-YC6120HYCD) 130万1/3英寸CMOS图像传感器,F1.4~F2.6超大光圈;20倍光学变倍;150米红外灯补光;垂直角度-15°~90°,支持自动翻转;内置防雷、防浪涌和防突破保护;内置SD卡本地存储。 设备通电启动正常,无异常现象 符合 合格 17 高清网络红外枪机含支架、含电源(大华DH-IPC-HFW5130MCD) 高性能星光级130万像素 CMOS图像传感器;支持ICR自动切换功能,实现昼夜监控;最大红外监控距离50米。 设备通电启动正常,无异常现象 符合 合格 18 高清网络红外半球含支架、含电源(大华DH-IPC-HDW5130CD) 高性能星光级130万像素 CMOS图像传感器;支持ICR自动切换功能,实现昼夜监控;最大红外监控距离50米。 设备通电启动正常,无异常现象 符合 合格 19 电梯专用半球摄像机含支架、含电源(大华DH-IPC-HD2100CD) 130万像素,720p@25帧H.264编码,2.8MM、3.6MM、6MM、8MM镜头,支持POE供电 设备通电启动正常,无异常现象 符合 合格 20 电梯专用无线发射接收器含支架、含电源(大华DH-PFM881CD)   设备通电启动正常,无异常现象 符合 合格 21 车牌识别机(安快AK-808S) 直杆闸机(安快AK-105) 含显示车余位、收费金额、语音、车牌识别、补光灯 设备通电启动正常,无异常现象 符合 合格 22 车辆检测器(安快AK-200)   设备通电启动正常,无异常现象 符合 合格 23 巡更点(慧友安HUA-CP1)   设备通电启动正常,无异常现象 符合 合格 24 安全检查设备(慧友安HUA-101Z) 分区矩阵主机(YOUNASI Y-9700A)   设备通电启动正常,无异常现象 符合 合格 25 编程控制调谐器(YOUNASI Y-9704 )   设备通电启动正常,无异常现象 符合 合格 26 录音报警发生器(YOUNASI Y-9012) 二十路智能消防接口(YOUNASI Y-9709 )   设备通电启动正常,无异常现象 符合 合格   设备通电启动正常,无异常现象 符合 合格 27 编程电源管理器(YOUNASI Y-9705 )   设备通电启动正常,无异常现象 符合 合格 28 合并式定压功放(YOUNASI Y-300F)   设备通电启动正常,无异常现象 符合 合格 29 纯后级广播功放机(YOUNASI Y-4500)   设备通电启动正常,无异常现象 符合 合格 30 专用广播机柜36U(国产800*600)   设备通电启动正常,无异常现象 符合 合格 31 户外音柱(YOUNASI Y-901ABC)   设备通电启动正常,无异常现象 符合 合格 32 户外仿真石头音箱(YOUNASI Y-903ABC)   设备通电启动正常,无异常现象 符合 合格 33 壁挂式音箱   设备通电启动正常,无异常现象 符合 合格 34 智慧型车牌识别一体机 富士FJC-T23A 设备通电启动正常,无异常现象 符合 合格 35 主控制器(TCP/IP) 富士FJC-TAT22D001 设备通电启动正常,无异常现象 符合 合格 36 绿色高亮LED显示屏 富士FJC-T22D004 设备通电启动正常,无异常现象 符合 合格 37 一体化车牌识别摄像机 富士FJC-CPA1201A 设备通电启动正常,无异常现象 符合 合格 38 空调 格力1.5P 变频空调 设备通电启动正常,无异常现象 符合 合格 2.4 设备安装调试记录 地 点 常德演舞堆社区德源小区 日 期 实施人员 黄湘军 监理人员 设备名称 主要部件 信息记录 安装位置 安装工 艺描述 加电工作状况 安装时间 核心交换机 50T备份容量授权,可将服务器及存储集成为一体化备份设备 机柜B02 导轨安装 正常 2019.3 接入交换机 SAN交换机,24口/12口激活,配置12个8Gb FC模块及12条5M光纤跳线 机柜B02 导轨安装 正常 2019.3 主控电脑 联想新圆梦H5060台式机游戏电脑整机 一楼弱电机房 正常 2019.3 可视对讲中心管理主机 福州松佳光纤7寸可视管理中心机SJ-64GL-H2/F 一楼弱电机房 机柜固定安装 正常 2019.3 中心发卡器 福州松佳SJMJ-1M/D 出入口 落地式安装 正常 2019.3 车牌识别机 安快AK-808S 出入口 落地式安装 正常 2019.3 车辆检测器 安快AK-200 出入口 预埋 正常 2019.3 巡更点 慧友安HUA-CP1 巡更固定点 固定安装 正常 2019.3 安全检查设备 慧友安HUA-101Z) 分区矩阵主机(YOUNASI Y-9700A 出入口 固定安装 正常 2019.3 编程电源管理器 YOUNASI Y-9705 一楼弱电机房 机柜固定安装 正常 2019.3 合并式定压功放 YOUNASI Y-300F) 一楼弱电机房 机柜固定安装 正常 2019.3 纯后级广播功放机 YOUNASI Y-4500 一楼弱电机房 机柜固定安装 正常 2019.3 户外音柱 YOUNASI Y-901ABC 室外 落地式安装 正常 2019.3 户外仿真石头音箱 YOUNASI Y-903ABC 室外 落地式安装 正常 2019.3 三、 综合布线测试记录 四、 光纤耗损测试记录 光纤损耗测试记录表 使用仪器:OPTICAL POWER METER G&H 2024A 光源类型:850激光模块 测试时间:2019年3月 测试要求:MAX期望损耗小鱼3 dB 光缆编号 光纤号 波长 在X位置的损耗读数LX(dB) 在X位置的损耗读数LY(dB) 总损耗为 (LX+LY)/2(dB) 是/否 合格 1栋 1 850 0.8 0.9 0.85 是 2 1020 .0.6 0.8 0.7 是 3 750 1.2 0.6 0.9 是 2栋 4 900 0.5 0.7 0.6 是 5 750 0.9 0.7 0.8 是 6 600 0.8 0.6 0.7 是 3栋 7 780 0.6 0.6 0.6 是 8 800 1.2 0.7 0.95 是 9 950 0.5 0.7 0.65 是 4栋 10 600 0.9 0.8 0.85 是 11 780 0.8 0.6 0.7 是 12 800 0.6 0.7 0.65 是 5栋 13 900 0.7 0.9 0.8 是 14 750 0.9 0.8 0.85 是 15 600 1.0 0.6 0.8 是 6栋 7 780 0.6 0.6 0.6 是 8 800 1.2 0.7 0.95 是 9 950 0.5 0.7 0.65 是 7栋 7 780 0.6 0.6 0.6 是 8 800 1.2 0.7 0.95 是 9 950 0.5 0.7 0.65 是 8栋 7 780 0.6 0.6 0.6 是 8 800 1.2 0.7 0.95 是 9 950 0.5 0.7 0.65 是 9栋 7 780 0.6 0.6 0.6 是 8 800 1.2 0.7 0.95 是 9 950 0.5 0.7 0.65 是 室外 7 780 0.6 0.6 0.6 是 8 800 1.2 0.7 0.95 是 9 950 0.5 0.7 0.65 是 五、 视频系统末端测试记录 执行标准: GB50200—94 测试仪表: 场强仪DS1001 测试时间:2019年3月 序号 位置 出线口标号 末端电平 1 1栋101 1-101 高端/低端 70/71 2 1栋203 1-203 高端/低端 67/72 3 1栋2201 1-2201 高端/低端 68/71 4 2栋203 2-2-3 高端/低端 68/71 5 2栋502 2-5-2 高端/低端 69/70 2栋1101 2-1101 高端/低端 68/70 3栋102 3-102 高端/低端 69/70 3栋603 3-6-3 高端/低端 69/70 3栋2101 3-2101 高端/低端 70/71 4栋802 4-802 高端/低端 67/71 4栋1302 4-1302 高端/低端 68/72 4栋2501 4-2501 高端/低端 69/71 5栋403 5-403 高端/低端 70/71 5栋702 5-702 高端/低端 67/72 5栋1601 5-1601 高端/低端 69/70 6栋302 6-302 高端/低端 70/71 6栋701 6-701 高端/低端 69/72 6栋1101 6-1101 高端/低端 70/71 7栋805 7-805 高端/低端 68/71 7栋1402 7-1402 高端/低端 69/71 7栋2601 7-2601 高端/低端 70/71 8栋502 8-502 高端/低端 67/71 8栋802 8-802 高端/低端 68/71 8栋1701 8-1701 高端/低端 70/72 9栋301 9-301 高端/低端 68/71 9栋603 9-603 高端/低端69/70 9栋1103 9-1103 高端/低端 70/71 测试 结果 根据建筑与建筑群综合布线工程规范执行国家标准GB50200—94使用场强仪DS1001测试仪测试电视信息点,包括前端放大器、楼头放大器及光接收机同轴电缆及无缘器件整个链路各项指标均符合GB/T50311-2000工程设计规范要求。 六、 测试结果确认 测试结果确认表 编号 测试项目 测试结果 1 核心交换机测试是否符合合同要求 □ 是 □ 否 2 接入式交换机设备测试是否符合合同要求 □ 是 □ 否 3 停车场管理系统测试是否符合合同要求 □ 是 □ 否 4 楼宇对讲系统设备测试是否符合合同要求 □ 是 □ 否 5 广播系统设备是否符合合同要求 □ 是 □ 否 6 安防监控系统设备测试是否符合合同要求 □ 是 □ 否 7 巡更系统测试是否符合合同要求 □ 是 □ 否 8 综合布线测试记录是否符合合同要求 □ 是 □ 否 9 光纤耗损测试是否符合合同要求 □ 是 □ 否 10 视频系统末端测试是否符合合同要求 □ 是 □ 否 建设单位(章) 负责人签字: 日期: 监理单位(章) 监理工程师签字: 日期: 承建单位(章) 项目经理签字: 日期: - 22 -
