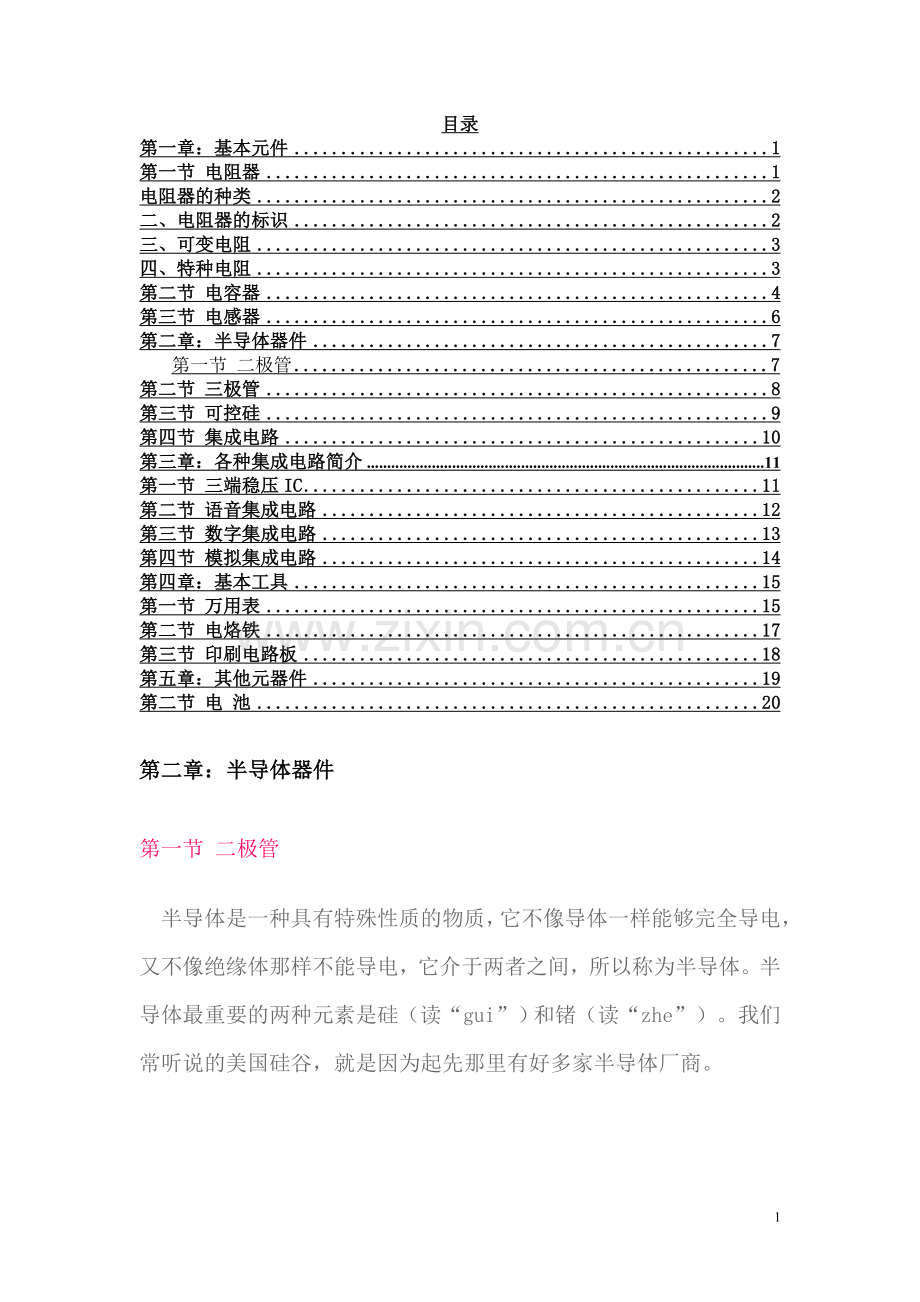

目录第一章：基本元件1第一节 电阻器1电阻器的种类2二、电阻器的标识2三、可变电阻3四、特种电阻3第二节 电容器4第三节 电感器6第二章：半导体器件7第一节 二极管7第二节 三极管8第三节 可控硅9第四节 集成电路10第三章：各种集成电路简介11第一节 三端稳压IC11第二节 语音集成电路12第三节 数字集成电路13第四节 模拟集成电路14第四章：基本工具15第一节 万用表15第二节 电烙铁17第三节 印刷电路板18第五章：其他元器件19第二节 电 池20第二章：半导体器件第一节 二极管 半导体是一种具有特殊性质的物质，它不像导体一样能够完全导电，又不像绝缘体那样不能导电，它介于两者之间，所以称为半导体。半导体最重要的两种元素是硅（读“gui”）和锗（读“zhe”）。我们常听说的美国硅谷，就是因为起先那里有好多家半导体厂商。 二极管应该算是半导体器件家族中的元老了。很久以前，人们热衷于装配一种矿石收音机来收听无线电广播，这种矿石后来就被做成了晶体二极管。 二极管最明显的性质就是它的单向导电特性，就是说电流只能从一边过去，却不能从另一边过来（从正极流向负极）。我们用万用表来对常见的1N4001型硅整流二极管进行测量，红表笔接二极管的负极，黑表笔接二极管的正极时，表针会动，说明它能够导电；然后将黑表笔接二极管负极，红表笔接二极管正极，这时万用表的表针根本不动或者只偏转一点点，说明导电不良。（万用表里面，黑表笔接的是内部电池的正极） 常见的几种二极管如图所示。其中有玻璃封装的、塑料封装的和金属封装的等几种。图2是二极管的电路符号，像它的名字，二极管有两个电极，并且分为正负极，一般把极性标示在二极管的外壳上。大多数用一个不同颜色的环来表示负极，有的直接标上“-”号。大功率二极管多采用金属封装，并且有个螺帽以便固定在散热器上。 利用二极管单向导电的特性，常用二极管作整流器，把交流电变为直流电，即只让交流电的正半周（或负半周）通过，再用电容器滤波形成平滑的直流。事实上好多电器的电源部分都是这样的。二极管也用来做检波器，把高频信号中的有用信号“检出来”，老式收音机中会有一个“检波二极管”，一般用2AP9型锗管。 二极管的类型也有好几种，对于电子制作来说，常常用到以下的二极管： 用于稳压的稳压二极管，用于数字电路的开关二极管，用于调谐的变容二极管，以及光电二极管等，最常看见的是发光二极管。 发光二极管在日常生活电器中无处不在，它能够发光，有红色、绿色和黄色等，有直径3mm、5mm和25mm长方型的的。与普通二极管一样，发光二极管也是由半导体材料制成的，也具有单向导电的性质，即只有接对极性才能发光。发光二极管符号比一般二极管多了两个箭头，示意能够发光。通常发光二极管用来作电路工作状态的指示，它比小灯泡的耗电低得多，而且寿命也长得多。用发光二极管，还可以构成电子显示屏，证券交易所里的显示屏就是由发光二极管点阵构成的，只是因为各种色彩都是由红绿蓝构成，而蓝色发光二极管在以前还未大量生产出来，所以一般的电子显示屏都不能显示出真彩色。 发光二极管的发光颜色一般和它本身的颜色相同，但是近年来出现了透明色的发光管，它也能发出红黄绿等颜色的光，只有通电了才能知道。 辨别发光二极管正负极的方法，有实验法和目测法。实验法就是通电看看能不能发光，若不能就是极性接错或是发光管损坏。 注意发光二极管是一种电流型器件，虽然在它的两端直接接上3V的电压后能够发光，但容易损坏，在实际使用中一定要串接限流电阻，工作电流根据型号不同一般为1mA到3OmA。另外，由于发光二极管的导通电压一般为17V以上，所以一节15V的电池不能点亮发光二极管。同样，一般万用表的R1档到R1K档均不能测试发光二极管，而R10K档由于使用15V的电池，能把有的发光管点亮。 用眼睛来观察发光二极管，可以发现内部的两个电极一大一小。一般来说，电极较小、个头较矮的一个是发光二极管的正极，电极较大的一个是它的负极。若是新买来的发光管，管脚较长的一个是正极。这是常用的整流二极管1N4001：这是数字电路中常用的1N4148：这是发光二极管：第二节 三极管 半导体三极管也称为晶体三极管，可以说它是电子电路中最重要的器件。它最主要的功能是电流放大和开关作用。三极管顾名思义具有三个电极。二极管是由一个PN结构成的，而三极管由两个PN结构成，共用的一个电极成为三极管的基极（用字母b表示）。其他的两个电极成为集电极（用字母c表示）和发射极（用字母e表示）。由于不同的组合方式，形成了一种是NPN型的三极管，另一种是PNP型的三极管。 三极管的种类很多，并且不同型号各有不同的用途。三极管大都是塑料封装或金属封装，常见三极管的外观如图，大的很大，小的很小。三极管的电路符号有两种：有一个箭头的电极是发射极，箭头朝外的是NPN型三极管，而箭头朝内的是PNP型。实际上箭头所指的方向是电流的方向。 电子制作中常用的三极管有90系列，包括低频小功率硅管9013（NPN）、9012（PNP），低噪声管9014（NPN），高频小功率管9018（NPN）等。它们的型号一般都标在塑壳上，而样子都一样，都是TO-92标准封装。在老式的电子产品中还能见到3DG6（低频小功率硅管）、3AX31（低频小功率锗管）等，它们的型号也都印在金属的外壳上。我国生产的晶体管有一套命名规则，电子爱好者最好还是了解一下： 第一部分的3表示为三极管。第二部分表示器件的材料和结构，A： PNP型锗材料 B： NPN型锗材料 C： PNP型硅材料 D： NPN型硅材料 第三部分表示功能，U：光电管 K：开关管 X：低频小功率管 G：高频小功率管 D：低频大功率管 A：高频大功率管。另外，3DJ型为场效应管，BT打头的表示半导体特殊元件。 三极管最基本的作用是放大作用，它可以把微弱的电信号变成一定强度的信号，当然这种转换仍然遵循能量守恒，它只是把电源的能量转换成信号的能量罢了。三极管有一个重要参数就是电流放大系数。当三极管的基极上加一个微小的电流时，在集电极上可以得到一个是注入电流倍的电流，即集电极电流。集电极电流随基极电流的变化而变化，并且基极电流很小的变化可以引起集电极电流很大的变化，这就是三极管的放大作用。 三极管还可以作电子开关，配合其它元件还可以构成振荡器。 第三节 可控硅 可控硅也称作晶闸管，它是由PNPN四层半导体构成的元件，有三个电极，阳极A，阴极K和控制极G 。 可控硅在电路中能够实现交流电的无触点控制，以小电流控制大电流，并且不象继电器那样控制时有火花产生，而且动作快、寿命长、可靠性好。在调速、调光、调压、调温以及其他各种控制电路中都有它的身影。 可控硅分为单向的和双向的，符号也不同。单向可控硅有三个PN结，由最外层的P极和N极引出两个电极，分别称为阳极和阴极，由中间的P极引出一个控制极。 单向可控硅有其独特的特性：当阳极接反向电压，或者阳极接正向电压但控制极不加电压时，它都不导通，而阳极和控制极同时接正向电压时，它就会变成导通状态。一旦导通，控制电压便失去了对它的控制作用，不论有没有控制电压，也不论控制电压的极性如何，将一直处于导通状态。要想关断，只有把阳极电压降低到某一临界值或者反向。 双向可控硅的引脚多数是按T1、T2、G的顺序从左至右排列（电极引脚向下，面对有字符的一面时）。加在控制极G上的触发脉冲的大小或时间改变时，就能改变其导通电流的大小。 与单向可控硅的区别是，双向可控硅G极上触发脉冲的极性改变时，其导通方向就随着极性的变化而改变，从 而能够控制交流电负载。而单向可控硅经触发后只能从阳极向阴极单方向导通，所以可控硅有单双向之分。 电子制作中常用可控硅，单向的有MCR100等，双向的有TLC336等。这是TLC336的样子： 第四节 集成电路 集成电路是一种采用特殊工艺，将晶体管、电阻、电容等元件集成在硅基片上而形成的具有一定功能的器件，英文为缩写为IC，也俗称芯片。集成电路是六十年代出现的，当时只集成了十几个元器件。 后来集成度越来越高，也有了今天的PIII。 集成电路根据不同的功能用途分为模拟和数字两大派别，而具体功能更是数不胜数，其应用遍及人类生活的方方面面。集成电路根据内部的集成度分为大规模中规模小规模三类。其封装又有许多形式。“双列直插”和“单列直插”的最为常见。消费类电子产品中用软封装的IC，精密产品中用贴片封装的IC等。 对于CMOS型IC，特别要注意防止静电击穿IC，最好也不要用未接地的电烙铁焊接。使用IC也要注意其参数，如 工作电压，散热等。数字IC多用5V的工作电压，模拟IC工作电压各异。集成电路有各种型号，其命名也有一定规律。一般是由前缀、数字编号、后缀组成。前缀表示集成电路的生产厂家及类别，后缀一般用来表示集成电路的封装形式、版本代号等。常用的集成电路如小功率音频放大器LM386就因为后缀不同而有许多种。LM386N是美国国家半导体公司的产品，LM代表线性电路，N代表塑料双列直插。这里有各大IC生产公司的商标及其器件型号前缀。 集成电路型号众多，随着技术的发展，又有更多的功能更强、集成度更高的集成电路涌现，为电子产品的生产制作带来了方便。在设计制作时，若没有专用的集成电路可以应用，就应该尽量选用应用广泛的通用集成电路，同时考虑集成电路的价格和制作的复杂度。在电子制作中，有许多常用的集成电路，如NE555（时基电路）、LM324（四个集成的运算放大器）、TDA2822（双声道小功率放大器）、KD9300（单曲音乐集成电路）、LM317（三端可调稳压器）等。 为了您的方便使用，Bitbaby以后将在网站上建立一个集成电路数据库，您可以通过WEB查询获得各种集成电路的参数及常用集成电路的典型应用。敬请期待 这里有些集成电路的样子：标准的双列直插集成电路：标准的单列直插集成电路： 软包封集成电路： 功率类集成电路：9
