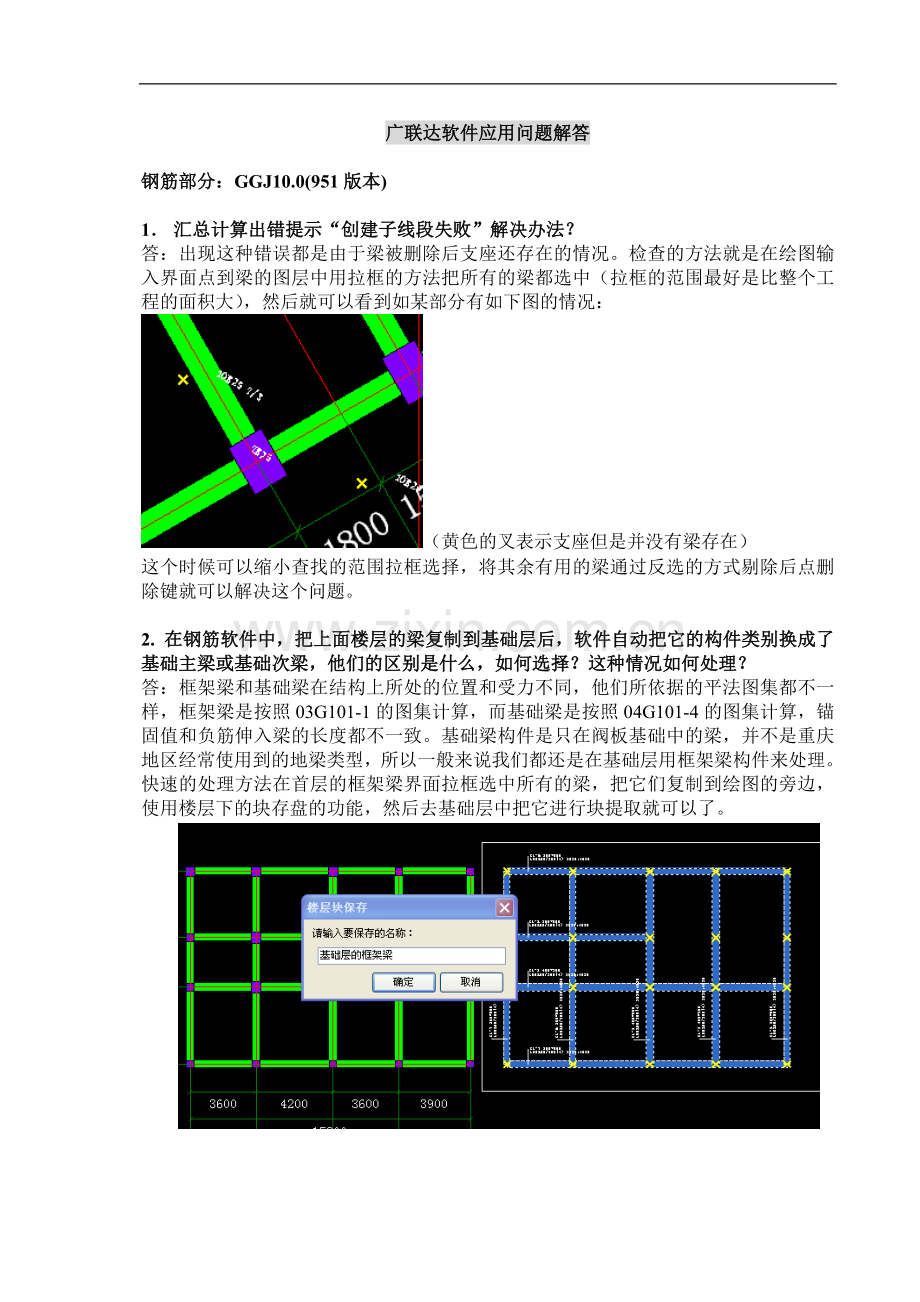

广联达软件应用问题解答

钢筋部分：GGJ10.0(951版本)

1． 汇总计算出错提示“创建子线段失败”解决办法？
答：出现这种错误都是由于梁被删除后支座还存在的情况。检查的方法就是在绘图输入界面点到梁的图层中用拉框的方法把所有的梁都选中（拉框的范围最好是比整个工程的面积大），然后就可以看到如某部分有如下图的情况：
（黄色的叉表示支座但是并没有梁存在）
这个时候可以缩小查找的范围拉框选择，将其余有用的梁通过反选的方式剔除后点删除键就可以解决这个问题。

2. 在钢筋软件中，把上面楼层的梁复制到基础层后，软件自动把它的构件类别换成了基础主梁或基础次梁，他们的区别是什么，如何选择？这种情况如何处理？
答：框架梁和基础梁在结构上所处的位置和受力不同，他们所依据的平法图集都不一样，框架梁是按照03G101-1的图集计算，而基础梁是按照04G101-4的图集计算，锚固值和负筋伸入梁的长度都不一致。基础梁构件是只在阀板基础中的梁，并不是重庆地区经常使用到的地梁类型，所以一般来说我们都还是在基础层用框架梁构件来处理。
快速的处理方法在首层的框架梁界面拉框选中所有的梁，把它们复制到绘图的旁边，使用楼层下的块存盘的功能，然后去基础层中把它进行块提取就可以了。

3．钢筋在汇总和保存的时候提示“当前被锁定或构建被锁定，无法更新！”如何解决？
答：1.把钢筋另存为一个，删除保存后附带的后缀为GJL的文件删除，并要清空回收站。再重新打开另存的这个钢筋工程文件就可以了。
4.为什么在预制板里选不了标准预制板？
答：在钢筋里没有标准图籍预制板和过梁等构件的选择，有图籍可选的都是在图形软件里面操作。把标准图籍选了直接得出建有砼的量和钢筋的量在做法里套好子目就可以了，钢筋里不必计算。如果遇到图形里没有图籍可选的，就只有自己在图形软件里画好统计砼的量，在钢筋软件里布置钢筋统计钢筋的量。
5．在梁中输入侧面纵筋后想删除框架梁的拉筋，但在属性编辑器中无法删除怎么解决？
答：在工程设置界面的页面设置中,选择到框架梁,第 13个选项拉筋配置,将其按规范计算删除就可以了，类似的问题也可参照此方法调整和处理。

6．在GGJ中，板受力钢筋按XY方向布置受力筋布置不上怎么处理？
答：在选择XY方向布置钢筋后选择要布置的板再点一下梁任一边即可。

选择板 布置上XY方向钢筋。

7．钢筋汇总计算提示柱子计算纵筋长度计算小于零怎么解决？

答：造成这种错误的原因有两种：①是因为与提示出错的柱构件，相邻或相交的梁或板构件的标高设置有误将柱的高度压低了，导致计算出柱子长度小于零。②原因是因为本层层高较低，软件自动按照平法柱纵筋的计算方式来计算本层高度减去节点（梁、板）和下层露出长度，如果下层的露出长度太长也会出现这种错误。
第一种原因的解决方法是调整梁或者板不正确的标高就可以了，第二种原因的解决办法即让软件不按照平法的要求来计算而是按照我们手算的习惯来计算就可以了。操作方法是在工程设置中的计算设置中柱的第八项抗震柱纵筋露出长度中的按规范计算点开，将底层柱和非底层柱的露出长度都改为零即可。

8．在用按墙位置布置暗柱的时候软件提示起点和终点不在同一道墙上怎么回事？

答:在操作方法上软件会根据画的时候的起点和终点来认柱的位置，造成这种情况的原因是终点画在了另一堵墙上（一般是画在了与柱的绘制方向垂直的墙上）。可参照状态栏的提示来画其实只需要确定一个墙的方向就可以了，即终点在墙内即可，不一定要找到轴线相交的位置（这与用点加长度画墙的方式有点不同）

9．在偏移板的时候出现下面的错误提示怎么办？

答：将梁，墙构件全部隐藏后可以发现板边有一些小块的板，删除这些多余的板重新偏移即可。

10. 在图形或钢筋软件的楼层管理中如想删除某个已经建立好了的楼层，点击“删除楼层”后软件提示不能删除当前层， 如何解决？
答：这是因为‘绘图输入’中的楼层停留在要删除的楼层，如：绘图输入就停留在2层所以无法对他进行删除，先在‘绘图输入’切换到其它楼层在回到‘工程设置’—‘楼层管理’里就可以删除了。或要删除的这个楼层有构建，可以用‘楼层’—‘块删除’在绘图界面拉框就可以把所有选择了的全部构建一起删除，然后在会‘楼层管理’点删除。

11.钢筋软件汇总计算提示
答：一般是出现在梁构建里，而且是导图过来的非直行梁（如：折梁）所引起，因为导图要考虑CAD里画的梁线在加上是折梁，如果CAD边线有重叠或是不完整导完后并不能看出来但汇总就会有错误。如：楼层中有一道折梁有错误，需要把这个折梁删除后从新画上去才可以。（如果折梁很多就需要用排除法来操作，先选择2道删除后汇总如还提示错误证明不是这个梁，如不提示错误，那就是这其中的一根梁了。）
12.在绘图界面画的是弧形梁（或异性的构建），但在三维里看见的却是直线的梁，或有部分没有显示？
答：①弧形显示成直的，主要是检查看在绘图界面上梁的标高、属性及所相交的构建对不，如果确实是这样一道梁那就不管三维显示了，因为三维显示并不影响工程量的计算。
②绘图界面上有很多的梁（其他构建一样）结果看三维却只显示了一部分，如果这层汇总也提示错误，证明是错误引起的。把错误修改了后在点保存看三维就可以全部显示了。

13.GGJ工程文件计算时无征兆退出程序

答：想想该工程是否使用盗版锁打开过。
14、人字形梁，在软件中角度太大不能合并，如图（1-1）但其纵筋需要贯通计算，怎么处理？

图（1-1）
解决方法：
在转角处添加一个柱支座，在梁平法标注中第2跨的跨长修改为第2和第3跨的总长度，如图（2），将第三跨的梁钢筋信息删除。

图（2）
汇总计算后，将该梁锁定，再将“后添加的柱子”删除掉。
15.剪力墙的计算软件是正确的，

答：净长＝5050-（550-100）*2＝4150（5050：所选墙长，550：与墙相交的一侧柱长，100：柱顶边与墙边的距离，2：墙2边都有柱）
再加上两边的锚固和弯勾。软件的算法同手算
16. 甲已双方对量时，当此构件量对不起后，需检查与其相关联的构件类型：
其两端柱子是暗柱，如：墙的量为300.629
如果当两端柱子为KZ，如：

墙的量为285.37。因此对量时注意关联构件的检查。

图形部分：GCL8.0(1467版本)
1.汇总时提示出这样的错误如何解决？

答:是因为有分层墙,在新建工程的时候
一开始就要把自动生成默认构件的勾给取消掉.不然本层做的分层墙没什么问题但把这个楼层复制到上个楼层就会在分层构件里的第一个分层墙里里累加分层单元如: 其实正确的应该是这样就多了一个FCQ3-1\FCQ2-1\FCQ1-3.层高是3米,这样单元层到累加起就是6米.软件汇总起来就会提示前面那样的错误，解决方法是把分层里多余的单元删除了就可以了.

2．图形软件中汇总提示

答：先双击提示的构建名称如：①‘卫墙200’软件可以自动找到错误的构件，选择构件点属性，在属性窗口中查看构件的底标高和构件的高度，看底标高是否在所设定的楼层标高范围（如：5层底标高是16m层高是3m，那画在当前层的所有构件底标高不可低于16m，构件的顶标高也不能超出16+3=19m只能在这个范围内），如果是这个的原因就选择构件修改属性里的标高，让构件在这个楼层高度范围内（16-19m）就可以解决。
②如果这个构建是分层墙，那就要查看它里面的单元看‘卫墙100’的

和下面‘顶 卫墙200-1-1’里的+‘底 卫墙200-1-2’ 本来因是3000m，但构建里显示的是3500m就是错误的。需要把2500和500都输成100后再分别输入2500和500，查看‘分层墙高度’显示是3000就对了。
如其他楼层也有相同构建需要复制分层墙：在点‘定义构建’后在里面把构件选中点上方的复制到其他楼层就可以了。
温馨提示：建议做工程在开始新建工程时候把选择规则下面的不要勾选，绘图界面的分层墙属性最好在构建管理里先把构建属性复制到其他楼层，在把图元复制到其他楼层。

3．在GCL中基础构件独立基础和条形基础套了定额和代码但是报表中没有工程量是为什么？

答：在基础构件中，有分层的构件比如独立基础、条形基础、分层墙等在套定额时需要在各个分层单元中套定额而不能套在总构件里面，这样在报表中才能有量。因为对于有分层的构件软件也是分层来算量的。
4．在图形中基础梁垫层的处理？

答：解决的方法有两种：一种是将条形基础代替基础梁画在基础层，通过设置条形基
础的垫层标记这层作为垫层来套垫层的定额；一种是在基础梁中直接套垫层的定额，不用再单独画垫层的构件，在套上的垫层的定额的表达式的地方可以利用基础梁里代码体积长度×厚度（自己输入数据）来计算垫层的量。

5．汇总计算软件提示房间被分割成几个独立的房间无法汇总怎么回事？

答：①首先出现这种情况都是由于墙引起的，所以建议用拉框的方式（且从右向左拉框，因为这样只要挨着的构件都会被选中）沿着房间选中墙来查看，特别是看两堵墙相交的地方有没有嵌在中间小段的碎墙，如果有就删除掉。或把房间周围的墙删除掉重新绘制下墙布置房间，然后重新汇总。
②如果检查完了也没有找到碎墙或也重新画墙布置了房间，汇总还是出现这种提示，那么把房间删除后用虚墙把这个房间分割成2个（或几个）房间来布置即可，对工程量没有影响。
6.软件统计出来墙面抹灰或墙面块料是负数，如：
答：检查下房间的属性，如是层高是3.9m房间属性这样的那样就错了，3.9-2.85=1.05m如果吊顶高为0，那计算的墙面高度就是1.05。这个地方有设置了780mm的吊顶高，（吊顶高度的值应该是从地面到吊顶底的高度）那如果没有墙裙墙面抹灰的高就只算0.78m了，有了墙裙就0.78-2.85=-2.07m。正确的是如果吊顶有200mm，那在软件里的吊顶高度就是3.9-0.2=3.7m。
7. 梁的构件在首层绘图输入中，看不到，但是在定义构件中又删除不了其构件名称。

答：可以点F3将构件按名称全部选中，再看绘图输入下状态栏，有构件个数提示。删除所有构件即可删除定义构建中所有构件名称。

计价部分：GBQ4.0(200版本)

1.新建项目后到项目管理里项目汇总表为什么没有数据?
答:原因是进入项目后直接就新建单位工程了,没有做到工程的3级管理关系.此图为正确3级关系表示。
应是进入界面,开始默认了项目,在项目下级要新建单项工程,在单项工程下级新建单位工程.这样在项目汇总表了里就有数据了.

2.现在用的4.0怎么才知道是最新的?
答：如：“清单单位工程”中点到分部分项界面’帮助’旁边有’版本号’,点下就可以看见200就是版本号.如果没有’版本号’这栏就是最开始的79版本软件。

3.为什么在’清单工作内容/项目特征’里在输出地方打了勾,也输入了特征值,但是在报表里的名称栏里没有特征和工作内容了?

答:如要报表里的名称栏里有特征和工作内容,在分部分项界面里的“名称”栏里也要有显示了特征和工作内容，除了在“清单工作内容/项目特征”里在输出地方打了勾还要在“清单名称显示规则”里点后才能把所设置的特征和工作内容显示到“名称”栏里。

4．在定额模式下，在独立费界面输入了独立费金额，但在“费用汇总”里面独立费金额却为0 为什么？
答：GBQ4.0 定额中独立费是可以跨专业记取的，需要“设置费用归属”，下拉进行取费专业的选择， 而这个选择应在“标题行”中这个位
置下拉来选择，很多用户操作是不小心又把标题行删除了只有费用行，这样需要在“添加”或“插入”中添加标题行即可，在标题行下级是才是添加费用行（用于输入费用）。
5．在GBQ4.0中定额模式做的怎么可以得到子目的综合单价（即假清单模式）？
答：在“费用汇总”里面的“取费方式设置”将“单子目取费”打上勾即可，“多专业取费”勾给取消。

6．4.0中点了其他下面的子目合并后预算书中相同子目并未合并为什么？

答：在子目合并前，必须先把分部删除，选择分部那行点右键点删除，会提示是要把子目一起删除还是不删除：选择“否”，就可以只删除分部一行。（或删除分部的时候用分部整理中删除自定义分部的方法删除）。再合并子目就可以了。

7．4.0清单计价报表表十一主要清单项目工料机单价分析表为什么没有内容？
答：原因是没有设置主要清单，设置的方法是先回到分部分项的编辑界面点鼠标右键点页面显示列设置，然后找到主要清单前面打上勾点确定。这样在分部分项界面会多一列主要清单，把报表需要的清单项的主要清单勾打上这样报表就有内容了。
8.打开工程提示
答：是用了低版本软件开打开高版本的工程所弹出的提示。查看版本就点帮助下的关于可以看见这个就是版本号79的。目前的4.0是200版本，那样要打开这个工程就需要重新安装下200版的4.0软件（注意：安装这个需要把以前安装的4.0和加密锁驱动卸载完后在重新安装）。
9.打开单位工程提示

答：是加密锁没有检查到，4.0是不能以学习版打开的。需要检查锁驱动的安装是否正确，且在：开始—程序—广联达加密锁程序—加密锁设置程序—工具--测试设置来检查。
10.在4.0清单计价中点到报表但没有数据？
答：软件切换到报表后开始默认的报表模式是招标模式，点击选择投标模式后如：下面报表里数据（如：综合单价、综合合价等）才会反应出来。
清单计价GBQ3.0（651版本）
1. GBQ3.0打开时出现

或者其他错误提示的时候
1、 检查杀毒软件设置中是否把GBQ3.0认作可信任程序，设置好后重启电脑即可。
2、 查看GBQ3.0.exe文件属性，点到3.0图标点右键点属性，如下图：

将兼容性模式的勾取消并确认。

2.EXCEL导入GBQ3.0后清单编码或名称内容等不能修改
在分部分项界面右键，选择“页面设置”如图：

将“清单锁定”选项的勾打上，在分部分项界面就可以看见“清单锁定”这行，里的勾取消掉就可以修改了。如果界面上有这个显示，直接取消勾就可以修改了。

定额计价：GBG8.0（2099版本）

1．在GBG8.0软件中点报表提示错误或是点到建筑工程预结算表提示错误如（此类错误）：

答：原因就是在预算书界面所建立的分部\子目\材料等的级别错了如:
把子目和分部并在同一个级别了,正确的应是人、材、机应是子目下级，子目应是在分布下级。如关系错了可以用这个快速的升级和降级。

2．在预算书界面套了多条定额，输入了定额的工程量，切换到“人材机”界面发现临时设施摊销数量为0（如图）？
答：① 由于费用表的界面没有选择费用文件，新建费用

② 用户自己不小心把费用文件的“临时设施费”的费率改成了0引起的，输入正确的费率即可。

③ 还是费用文件的问题，按照第一种方法新建一张费用文件，选中新建的费用文件点右键，选择“设为默认”即可解决，（如右图，设为默认的费用文件是蓝色的）产生的原因应该是原来的费用文件与前面的预算书连接产生问题。

④ 如果以上方法都不行的情况下就重新建一个预算工程将预算书导入（新建工程跟以前工程默认定额库要相同），将以前调好的费
用文件用保存费用文件的方式保存后再在新建的工程里的默认费用文件里点鼠标右键设为默认即可。

3、修改临设摊销材料，机用材料（柴油、汽油），“浆”等部分材料不能直接修改供货方式，但可以进行批量修改。如图：

4.总造价下浮
解决方法：
在GBG8.0费用表中，在<工程造价>前插入一项，修改序号，费用名称和计算基数，将下浮百分比作为费率输入负值。如下图：

在GBQ4.0-200定额计价模式下：
a、在取费表中，增加费用项，操作同GBG8.0，如图：

b、在<费用汇总>界面中 ，将下浮后的百分比以费率形式输入正值，如图：

5.独立费添加上去，在报表里面无数据。
解决办法：第一步：在独立费当中新建一个独立费如下图：

双击‘新建独立费’

第二步：在报表当中新建一个独立费表，如下图：

双击‘新建报表’—选择报表样板—报表数据里选择刚才新建的独立费表名称如：1—点确定。
第三步：最后到独立费表当中就可以看到独立费了。
