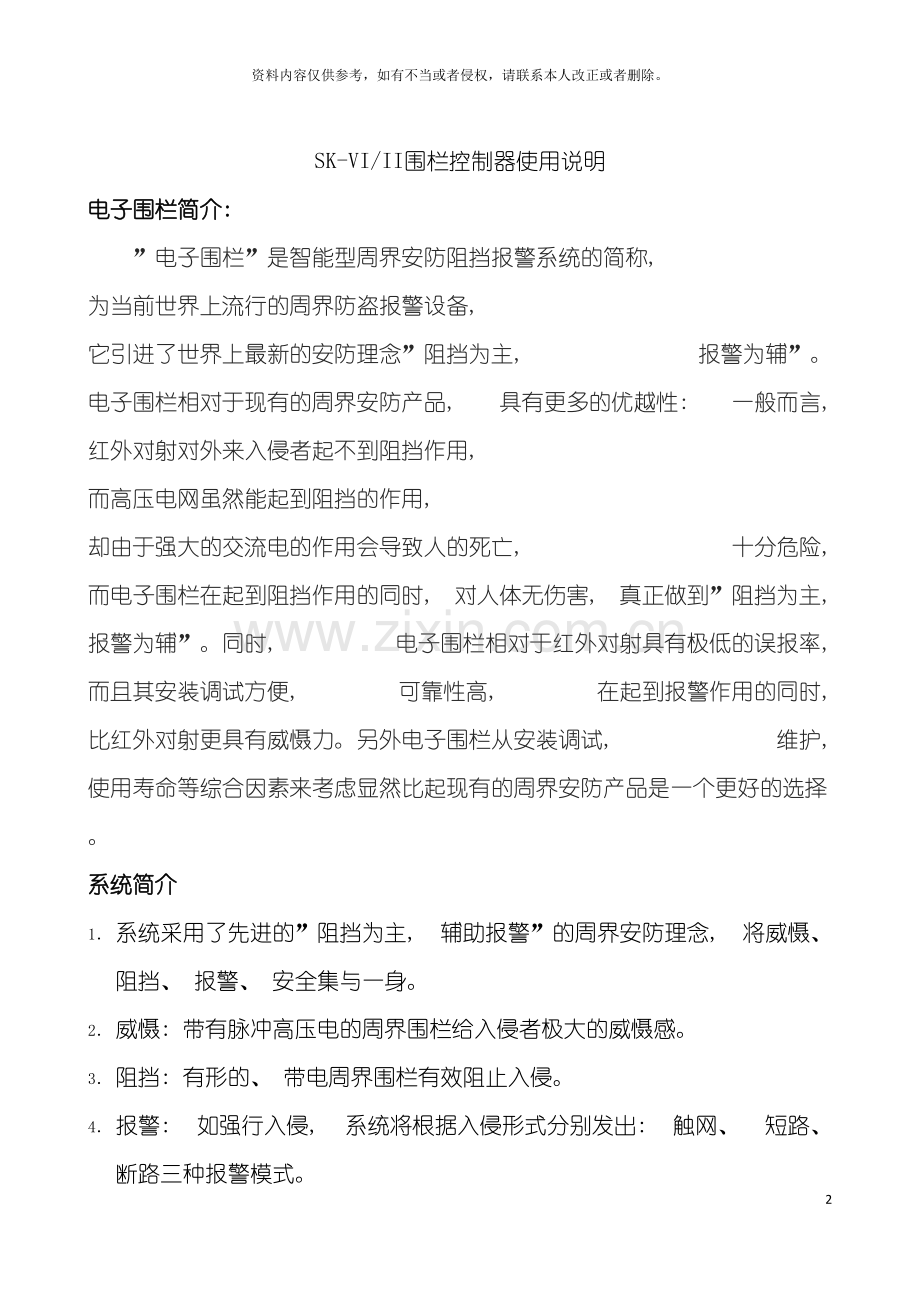

SK-VI/II围栏控制器使用说明
电子围栏简介:
”电子围栏”是智能型周界安防阻挡报警系统的简称, 为当前世界上流行的周界防盗报警设备, 它引进了世界上最新的安防理念”阻挡为主, 报警为辅”。 电子围栏相对于现有的周界安防产品, 具有更多的优越性: 一般而言, 红外对射对外来入侵者起不到阻挡作用, 而高压电网虽然能起到阻挡的作用, 却由于强大的交流电的作用会导致人的死亡, 十分危险, 而电子围栏在起到阻挡作用的同时, 对人体无伤害, 真正做到”阻挡为主, 报警为辅”。同时, 电子围栏相对于红外对射具有极低的误报率, 而且其安装调试方便, 可靠性高, 在起到报警作用的同时, 比红外对射更具有威慑力。另外电子围栏从安装调试, 维护, 使用寿命等综合因素来考虑显然比起现有的周界安防产品是一个更好的选择。
系统简介
1． 系统采用了先进的”阻挡为主, 辅助报警”的周界安防理念, 将威慑、 阻挡、 报警、 安全集与一身。
2． 威慑: 带有脉冲高压电的周界围栏给入侵者极大的威慑感。
3． 阻挡: 有形的、 带电周界围栏有效阻止入侵。
4． 报警: 如强行入侵, 系统将根据入侵形式分别发出: 触网、 短路、 断路三种报警模式。
5． 安全: 先进的差电压输出功能: 周界每条线都有电击, 相邻线之间有电压差, 使周界围栏无懈可击。
6． 误报率极低, 先进的报警原理, 克服了红外、 微波、 静电感应等的技术缺陷, 周界各种绝缘子均位防水设计, 加大爬电距离, 保证系统在能报警的同时, 不受气候、 地形等环境的影响。
7． 无盲区、 无死角, 周界围栏可随地形的起伏架设, 大门口、 拐角均可安装。
8． 安全可靠, 系统采用高电压、 低能量的设计思路, 对人体不会构成生命危害。
9． 产品符合CEI-61011国际电围栏标准。
10． 线～线、 线～地之间均有触网、 短路、 断线三种报警模式报警。
11． 高低压探测模式: 用户能够根据不同的需求自由切换模式, 高压模式能够产生峰值为4/5/6/7/8KV 五级脉冲高压, 低压模式能够产生峰值为1.5/1.6/1.7/1.8/1.9KV五级脉冲低压。能够在白天或有人员在围栏附近作业进切换到低压模式, 这使前端围栏的脉冲打击力度更小, 如果夜间或安全警惕较高时, 能够恢复到脉冲峰值为4000～8000V的高压脉冲模式。
12． 围栏控制器有常开/常闭、 DC12V、 RS485等联动功能。
13． 围栏控制器面板上有5个LED灯, 分别显示出供电电源、 布撤防、 触网、 短路、 断线各种状态。
14． 围栏控制器能够配备DC12V4AH 蓄电池, 能够在220V掉电后继续正常工作。
15． 系统具有可扩充性, 能够与其它安防设备联动。电池保护: 电池的电压保护, 当电池的电压降到9V以下, 电池将断开, 只有当充电器有足够的电压时, 电池才会别重新接上。
16． 防雨外壳保护设计, 适合室外安装。

技术参数说明:
高压脉冲: 4/5/6/7/8KV
低压脉冲: 1.5/1.6/1.7/1.8/1.9KV
脉冲周期: : ≥1S
脉冲超过300mA的持续时间＜1.5ms
脉冲持续时间≤0.1s
脉冲电流峰值≤10A
脉冲最大电量≤2.5mc
脉冲最大能量≤4J
系统功耗: 15W

LED指示灯说明:
1. AC220V电源正常输入时绿色”电源”指示灯亮
2. 布防时黄色”布防”指示灯亮
3. 触网报警时红色”触网”指示灯亮
4. 短路报警时红色”短路”指示灯亮
5. 断线报警时红色”断线”指示灯亮
内部连线说明:
1. GND +12为DC12V, 100mA电源输出
2. GND OUT1为DC12V报警输出, 可外接警号
3. 跳线JP1 1-2短接时: 正常时OUT3 GND为DC12V输出; 报警时OUT2 GND为DC12V输出。
4. 跳线JP1 2-3短接时: 正常时IN OUT2 OUT3分别为公共端 常开端 常闭端, 报警及断电时相反。
5. +12 GND 485- 485+分别为键盘电源及485通讯端口
系统结构:

应用范围
广泛应用于变电站、 工厂、 小区、 学校、 别墅、 仓库、 机场等非强制性场所。
安装注意事项:
1. 强电及避雷接地必须良好<10Ω
2. 强电与弱电接地必须分开并≥4m
3. 控制器室外安装时注意加装防水垫
