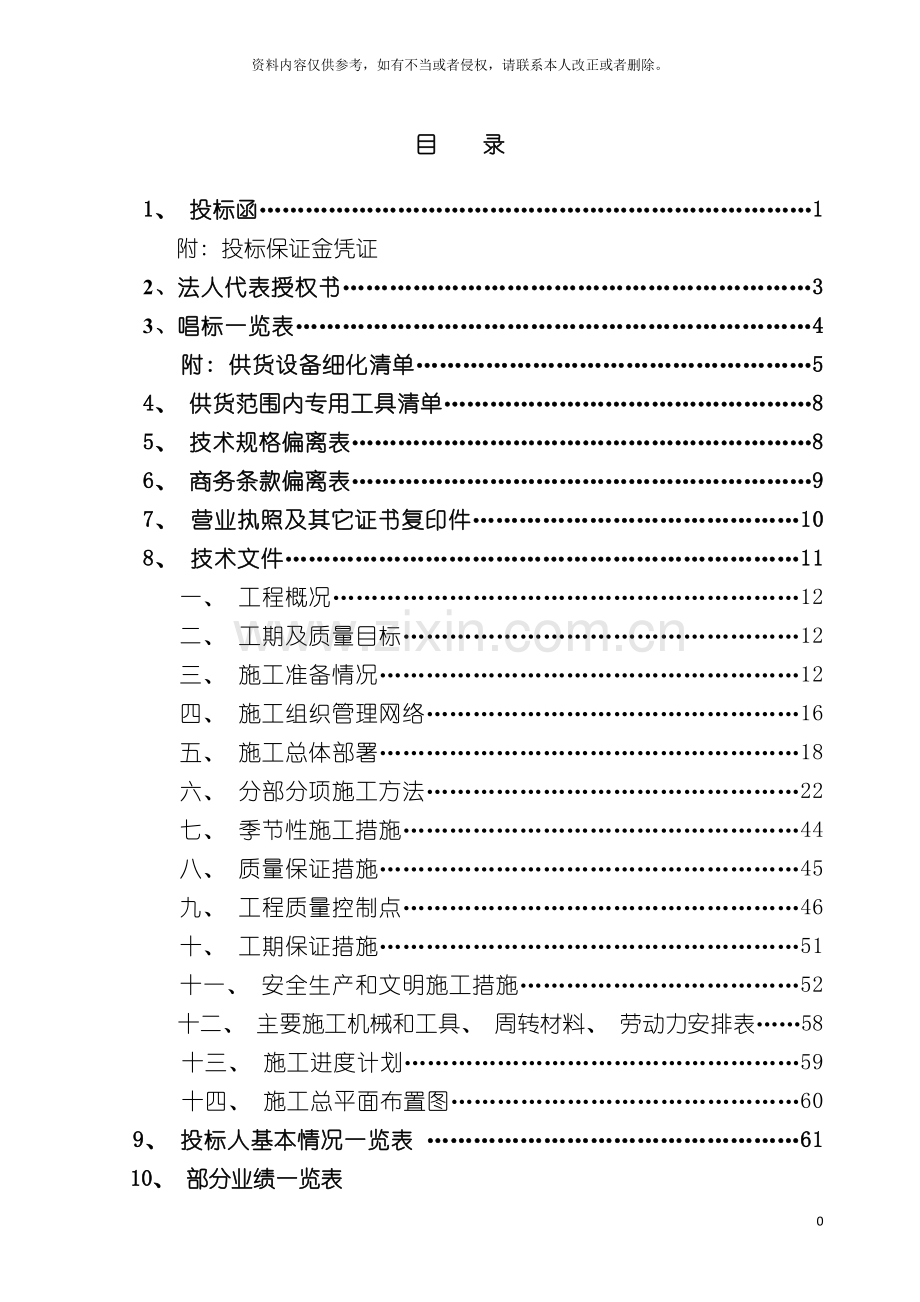

目 录

1、 投标函………………………………………………………………1
附: 投标保证金凭证
2、 法人代表授权书……………………………………………………3
3、 唱标一览表…………………………………………………………4
附: 供货设备细化清单……………………………………………5
4、 供货范围内专用工具清单…………………………………………8
5、 技术规格偏离表……………………………………………………8
6、 商务条款偏离表……………………………………………………9
7、 营业执照及其它证书复印件……………………………………10
8、 技术文件…………………………………………………………11
一、 工程概况……………………………………………………12
二、 工期及质量目标……………………………………………12
三、 施工准备情况………………………………………………12
四、 施工组织管理网络…………………………………………16
五、 施工总体部署………………………………………………18
六、 分部分项施工方法…………………………………………22
七、 季节性施工措施……………………………………………44
八、 质量保证措施………………………………………………45
九、 工程质量控制点……………………………………………46
十、 工期保证措施………………………………………………51
十一、 安全生产和文明施工措施………………………………52
十二、 主要施工机械和工具、 周转材料、 劳动力安排表……58
十三、 施工进度计划……………………………………………59
十四、 施工总平面布置图………………………………………60
9、 投标人基本情况一览表 …………………………………………61
10、 部分业绩一览表

1、 投 标 函

致: ****招标有限责任公司
根据贵方为******设备采购及安装项目招标采购设备及服务的招标公告*********, 签字代表***经理经正式授权并代表投标人**************************提交下述文件正本一份及副本五份:
6.1投标文件应由下列部分构成:
(1) 投标函
(2) 唱标一览表
(3) 投标报价明细表
(4) 供货范围内专用工具清单
(5) 技术规格偏离表
(6) 商务条款偏离表
(7) 资格证明文件
(8) 技术文件( 技术文件涉及的表格, 必须严格按照各包段对应的技术规格书中提供的表格的前后排序、 表格内的顺序、 内容进行填写, 不得随意删改, 以方便评委对各投标人本项内容进行对比) 。
(9)业绩一览表格式
(10)投标人基本情况一览表
根据此函,签字代表宣布同意如下:
1. 所附投标价格表中规定的应提交和交付的设备投标总价为*******元, *******圆整。
2. 投标人将按招标文件的规定履行合同责任和义务。
3. 投标人已详细审查全部招标文件, 我们完全理解并同意放弃对这方面有不明及误解的权力。
4. 本投标有效期为自开标日起10个日历日。
5. 如果在规定的开标时间后, 投标人在投标有效期内撤回投标, 其投标保证金将被贵方没收。
6. 根据投标人须知第1条规定, 我方承诺, 与招标人聘请的为此项目提供咨询服务的公司及任何附属机构均无关联, 我方不是招标人的附属机构。
7. 投标人同意提供按照贵方可能要求的与其投标有关的一切数据或资料, 完全理解贵方不一定接受最低价的投标或收到的任何投标。
8. 我公司承诺所提供资料完全真实, 否则将承担由此引起的一切后果。
9. 与本投标有关的一切正式往来信函请寄:

电话************ 电子函件**********@

投标人授权代表签字
投标人名: 称*************设备有限公司公章:
日期 7月20号

2、 法人代表授权书
致:****招标有限责任公司
我***系******设备有限公司的法定代表人, 现授权委托我公司 ******经理 为全权代表, 参加********** 的*********设备采购及安装招投标活动, 招标编号为: ************ 。该同志代表我单位全权处理本次招投标活动中的一切事宜, 由她签字的一切文件, 我公司均认可。
代理人无转委托权, 特此委托。

法定代表人签字:
投标人全称(公章): ****************
日 期: 7月20日

附:
全权代表姓名: ***
职 务: 经理
详细通讯地址: ********
邮 政 编 码 : ******
传 真:
电 话: *********

( 后附: 法人身份证复印件、 授权代理人身份证复印件) 唱标一览表
投标人名称: 招标编号:
序号
投 标 报 价 项 目 明 细
1
投标总报价( 万元)
换热站设备采购及安装
小写: 万元 大写: 圆整
设计费用
小写: 万元 大写: 圆整
总报价
小写: 万元 大写: 圆整
2
付款方式
满足
若偏离; 为:
3
工期: 合同签订后40个工作日。
4
售后服务: 出现质量问题接到招标人通知后到达现场的时间24小时
5
质保体系认证: 无( 如有请填写名称, 若没有请填”无”)
6
设计使用寿命: 正常使用条件下
7
近三年具有代表性的同类项目用户名单:
序号
用户名称
项目名称
联系人
联系方式
1

3

投标人( 公章) :

法定代表人或授权代表签字:

附: 供货设备细化清单

投标人名称: 招标编号: 单位: 元
设备清单
序号
名称
规格型号
数量
单位
单价
合价
品牌型号
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

1

2

3

4

5

6

7

8

9

10

11

12

1

2

3

4

5

6

7

8

小 计( 万元)

设计费( 万元)

合 计( 万元)

备注: 1、 所报价格已经含4%的税金。

投标人授权代表签字
投标人名称: 公章
日期 7月20号

4、 供货范围内专用工具清单

序号
工具名称
规格型号
数量
用于何处
精度
单价
小计价
备注

总价

5、 技术规格偏离表
投标人名称: 招标编号:
序号
设备名称
招标文件条目号
招标规格
投标规格
偏离
说明
1

无偏离

投标人授权代表签字
投标人名: 称 公章:
日期 7月20号

6、 商务条款偏离表
投标人名称: 招标编号:
序号
招标文件条目号
招标文件的商务条款
投标文件的商务条款
说明
1
符合
符合
符合
无偏离

投标人授权代表签字
投标人名: 称 公章:
日期 7月20号

7、 营业执照及其它证书复印件

8、 技 术 文 件

一、 工程概况;

二、 工期及质量目标;
三、 施工准备情况;
四、 施工组织管理网络;
五、 施工总体部署;
六、 主要分部、 分项施工方法;
七、 针对本工程特点采用的特殊措施;
八、 季节性施工措施;
九、 质量保证措施;
十、 工期保证措施;
十一、 安全生产和文明施工措施;
十二、 降低成本、 提高经济效益措施;
十三、 主要施工机械和工具、 主要周转材料、 劳动力安排一览表; 十四、 施工进度计划;
十五、 施工总平面布置图。

施 工 方 案
一、 工程概况
项目名称: 设备采购及安装
招标内容: 换热站设备采购及安装
1、 工程主要内容包括设计、 设备供应、 安装、 调试、 管道架空、 地埋敷设、 支架的制作安装、 阀门及附件安装, 管道检验, 管道探伤, 管道压力试验, 管道防腐, 管道吹扫、 试运行、 交付验收。
2、 工程特点
⑴工程焊接量大, 质量要求高, 必须保证一次合格, 避免产生返修现象。
⑵工期要求紧, 该工程工程量大, 为向沿线相关单位早日供热, 因此工期控制至关 重要。
⑶管道线路长, 随着施工管线的延伸, 施工用电、 用水只能向临近单位接取, 因此 工程的外部协调工作必须到位。
⑷为适应施工现场不断变更的情况, 临时设施尽量采用移动式
二、 工期及质量目标
1、 工期目标: 本工程项目要求工期为 40工作日。投标单位施工进度计划目标按40日历天安排。
2、 质量目标: 合格, 力争优良。
⑴各分项工程质量合格率 100%, 优良率大于 95%。
⑵各分部工程质量优良率 100%。
⑶调试投运一次成功。
三、 施工准备情况

㈠现场平面布置及临时设施 施工现场平面布置详见施工总平面布置图。
㈡现场材料设备贮存保管
现场材料、 设备的贮存保管, 按本单位的管理制度执行。同时, 配备相应管理人员。
㈢劳动力配备
1、 各施工班组主要以专业工种人员形成建制, 以专业施工人员为主, 并配制一定数量的辅助人员。本工程施工各阶段人员配备详见劳动力安排一览表和调配计划表
2、 上岗条件的确定 为确保本工程的工期和质量目标, 对下列各岗位、 工种的上岗条件确定如下:
⑴各专业施工班长, 应当有本专业施工 10 年以上施工经验, 并具有较强的施工组 织领导能力。
⑵特殊作业人员( 电工、 焊工、 起重工等) 都必须持有相应的资格证件, 做到持 证上岗。
⑶质检员、 材料( 设备) 员、 安全员等施工管理人员必须持有有关部门颁发的资 格证书, 并熟悉本专业的专业技术方可上岗。
⑷施工员必须持有相应的助理工程师以上技术职称方可上岗。
㈣施工设备、 机具配备 本安装工程施工用设备机具详见”主要施工机械和工具表”。
㈤临时用电、 用水

1、 现场用电、 用水根据招标单位意见, 与线路临近单位相接。投标单位中标后, 编制专用的用电、 用水方案。
2、 现场设临时用电维护值班电工, 以确保安全用电和用水工作。
㈥熟悉施工现场、 施工图纸
⑴图纸会审 施工前由管道、 焊接、 工艺设备等有关专业技术人员会同设计业主代表进行图纸会审, 会审时做好图纸会审记录, 把图纸会审中提出的问题解决在开工之前。
⑵编制技术措施 施工前由技术人员编制管道安装、 焊接技术方案, 上报业主审批。
⑶绘制单线图
●对本装置中的所有管道实行单线图施工: 如设计单位不提供, 由我公司技术人员 现场用计算机绘制, 单线图的标题栏采用我公司通用统一格式。
●管道的对接焊缝以圆点表示, 承插焊接口用加黑短线表示, 螺纹接口用细短线表 示。
●单线图上注明管道的编号、 管件、 阀门、 法兰和各种仪表等的材质、 数量并标 注出焊缝编号, 焊缝编号按介质流向顺序标注, 焊缝编号要保证几份相关联的单线图编
号一致, 管道焊接工作记录以及其它焊接管理文件的焊口编号一致。
⑷焊接工艺评定、 焊工培训、 焊工考试。
●对于管道工程的所有材质, 施焊前必须准备齐全焊接工艺试验与评定。

●对于参加本工程管道焊接的焊工, 必须持有国家劳动部门颁发的焊工合格证, 并 只能承担相应合格项目的焊接工作, 施工前需进行有针正确适应性培训、 考试, 合格后 才允许参加施焊。
⑸压力管道安装报审 管道工程施工前, 根据国家有关的具体规定及我公司《压力管道安装质量手册》的
要求, 向业主递交压力管道安装申请报告及监检申请, 经安全监察部门和压力管道检验 单位批准后方可施工。
⑹技术交底 由技术人员对施工班组进行现场施工技术交底, 说明施工内容、 工程量、 施工方案、
关键技术、 特殊工艺要求、 安全措施、 质量标准、 工序交接要求及其它注意事项。
( 7) 管子、 管件的检验和管理
①检验程序 检查产品质量说明书→检查出厂标志→外观检查→核对规格、 材质→材质复检→无损检验及试验→标识→入库保管。
②质量要求
●材料必须具有制造厂的质量说明书, 其质量要求不低于国家现行标准的规定。
●钢管表面不得有裂缝、 皱折、 离层、 发纹及结疤等缺陷。
●钢管无超过壁厚负偏差的锈蚀、 麻点、 凹坑及机械损伤等缺陷。
●法兰密封面应光洁, 不得有径向沟槽, 且不得有气孔、 裂纹、 毛刺或其它降低强 度和连接可靠性方面的缺陷。
●带有凹凸面或凹凸环的法兰应自然嵌合。凸台的高度不得小于凹槽的深度。
●法兰端面上螺栓支承部位与法兰结合面平行, 保证法兰连接时端面受力均匀。
●螺栓及螺母的螺纹应完整、 无伤痕、 行刺等缺陷, 螺栓与螺母应配合良好无松动或卡涩现象。
●金属垫片的表面用平尺目测检查, 应接触良好, 无裂纹、 行刺、 锈蚀及加工粗糙等缺陷; 包金属及缠绕式垫片不应有径向划痕、 松散等缺陷。

四、 施工组织管理网络

1、 项目部组织机构管理网络图

2.质量保证体系网络图

3.安全生产管理网络图

五、 施工总体部署
㈠施工布置原则
1、 集中施工力量配备充分的资源, 保重点、 保工期、 保质量和安全。在人力、 物 资、 机具上, 给工程施工以充分保证。
2、 按施工程序和施工方法, 科学合理地安排施工, 采用平行法交叉穿插作业, 保 重点工序, 抢工期。
3、 保证材料的供应, 按材料供应计划组织供应材料, 最大程度地满足工程需要。
4、 推行先进的施工技术和施工机具, 安装施工作业中, 应尽量采用电、 液动施工 机械设备, 以提高机械作业水平和工效。
㈡与招标单位、 设计单位、 监理单位的工作配合
为更好地提高工程质量、 控制工程进度, 搞好安全生产工作。作为投标单位, 在施工过程中, 一方面确立”急招标单位所急, 想招标单位所想”的指导方针, 做好对招标单位工作的配合协调, 另一方面必须做好同设计单位、 监理单位及招标单位内部各专 业之间的配合工作, 具体措施为:
1、 对招标单位工作的配合措施
⑴施工前的准备
a.安装工程投标单位以项目经理为代表, 协同招标单位确定工程的总施工进度和 过程关键控制点, 明确各方配合的职责范围。
b.明确本工程的质量目标, 确认土建与安装交接检的主要工序, 并必须按施工方 案的要求检查验收。
c.与招标单位签订安全生产协议书, 划分文明施工安全生产责任, 组织施工人员 学习相应的规章制度, 进场施工人员将配戴统一的卡牌。
d.与招标单位协商解决现场加工、 办公和仓库等用房, 规范施工用电和用水的布 置, 为工程创”安全生产文明工地”打好基础。
e.参加由招标单位组织的图纸会审和合同签订等方面的工作, 为工程的开工创造 条件。
⑵施工过程的配合
a.执行招标单位提出的月度施工进度计划要求, 满足招标单位对工程项目的工期 要求, 有异议内容, 在每周施工协调会上及时提出, 供招标单位讨论研究确认。
b.请招标单位及时传达设计单位和招标单位自己的各项变更和修改指令, 投标单 位积极配合贯彻执行。
c.参加招标单位定期组织的施工现场协调会, 认真检查上一次协调会会议内容的 落实情况, 提出当前施工所存在的实际问题, 以便招标单位协调和决策。
d.投标单位认真执行经审核的质量保证措施、 工期保证措施、 安全生产和文明施 工及各单项施工技术方案, 接受招标单位的随机检查和合理的改进意见, 并加以实施, 保障总体建设目标的实现。
e.积极配合招标单位对施工现场的产品保护的工作。
⑶施工结束后的配合
a.及时完成工程各项技术资料、 竣工图的整理和编册工作, 并上报招标单位备案 存档。
b.及时编制竣工决算, 上报招标单位, 为整个工程的造价确定提供必要的资料。
c.做好初验后工程的完善工作, 为最终的工程项目验收做好准备。
d.认真做好工程项目的移交和维修保养工作。
2、 对设计单位的工作协调
⑴投标单位中标后, 即与招标单位和设计单位联系, 进一步了解工程要求和设计 意图, 认真审图, 提出我们的建议, 请设计人员确认。
⑵参与图纸的会审和设计交底, 协助招标单位会同设计单位、 供应( 制造) 单位 提出建议, 完善设计内容和设备材料的选型。
⑶对施工中出现的问题, 除按招标单位和监理的要求及时处理, 并积极修改可能 出现的设计疏漏点, 会同招标单位、 设计单位、 监理单位按施工进度与整体效果要求, 验收小样板, 进行中间质量验收和竣工验收等。
⑷与设计单位共同研究协商解决安装过程中的一些技术难点。
3、 与监理单位的工作协调
⑴在施工全过程中, 严格按照招标单位和监理批准的”施工组织设计”进行质量 管理, 在投标单位自检的基础上, 接受监理工程师验收检查。
⑵贯彻监理单位建立的质量控制、 报验、 检查等管理制度, 确保产品达到优良, 确保监理工程师的指令得到全面执行。
⑶所有进入现场的成品、 半成品、 设备材料均主动向监理工程师提交产品合格证 和质保书及相关的技术资料, 经检查确认后方可使用。
⑷各工序的质量检验, 严格执行”上道工序不合格, 下道工序不施工”的原则, 使监理工程师顺利开展工作, 对可能出现的工作意见不一的情况, 遵循”先执行监理的 指导, 再予以磋商统一”的原则, 在现场质量管理工作中, 维护好监理工程师的权威性。
4、 投标单位内部各专业的工作协调
⑴各工种必须服从项目经理部的统一领导, 按照批准的施工方案指导施工。
⑵由项目部定期组织召开内部协调会, 现场解决各工种配合上的难点, 协调工程 进度, 满足招标单位要求。
⑶要求各专业施工班组长每月参加班前晨会和班后小结会, 明确各专业当日施工 内容, 合理减少交叉作业。
⑷进入调试阶段, 由项目部根据调试方案要求, 统一调配高级调试人员, 确保安 装工程调试工作的顺利进行。
⑸加强学习, 发扬职工的主人翁精神, 做到团结友爱, 互相谦让, 创造和谐文明的工作和生活环境。

六、 分部分项施工方法
1、 安装施工工艺及施工方法
( 1) 施工前检查管子、 管道附件, 阀门必须具有制造厂的材质证明, 如有重大缺陷时应进行理化实验, 其指标应符合现行国家或部颁技术标准。
( 2) 管件、 阀门使用前应按设计要求核对其规格材质、 型号。
( 3) 管子、 管件、 阀门在使用前应进行外观检查, 外表面应无以下缺陷:
a、 无裂纹、 缩孔、 夹渣、 折造、 重皮等缺陷。
b、 不超过壁厚负偏差的锈蚀或凹陷。
c、 螺纹密封面良好, 精度及光洁度应达到设计要求或制造标准。
2、 管道安装
( 1) 管道在安装前经检查、 检验合格, 并用水平仪测量出支架立柱标高线, 在安装时以此为基准标高线, 并查支架立柱垂直偏差和相对位置准确性。
( 2) 管道安装前, 首先应根据设计要求定出阀门、 管件、 补偿器的位置, 再按管道的标高, 根据管道距离和坡度大小, 算出每根立柱支架的高度差。
( 3) 将检验检查合格的管子, 在施工现场用坡口机打出坡口, 并清除管端、 四周铁锈, 用吊装工具吊装, 吊装时要有有经验的吊装工指挥, 吊装就位好, 用临时支撑或用烘干的电焊条点焊, 找平找正, 并根据标高调整滑托, 调整管子的坡度和平直度, 以保证安装焊接合格。管道设备安装范围内土建结构已验收合格, 满足安装要求, 并办理交接手续
管道预制
点焊
焊接
外观检查
无损探伤检测
理化试验
水、 汽压试验
清洗、 脱脂、 吹扫
防腐、 绝热
成品保护
负荷试运行
竣工

3、 管道焊接
( 1) 参加焊接的电焊工必须有劳动部门考试合格, 并具有与该焊接项类相同的焊接资格证书, 有多年的焊接经验, 并参加模拟试焊( 工艺方法特点、 规范参数和线能量、 操作手法和焊接程序、 焊接缺陷的产生原因和危害、 预防方法和返修、 焊接接头的性能及其影响因素, 焊接应力和变形及其影响因素和防止方法) 的焊工操作施焊。
( 2) 壁厚相同的管子、 管件组对时, 应符合下列要求:
a、 I、 II级焊缝不应超过壁厚的10%, 且不大于1ｍｍ。
b、 III、 IV级焊接缝不应超过壁厚的20%, 且不大于2mm。
c、 管子、 管件组正确, 检查坡口质量, 坡口表面上不得有裂纹、 夹层等缺陷。
d、 焊条应进行烘干, 烘干温度220℃, 保温2小时, 使用时随取随用, 用不到时装入厚温筒内以防受潮。
( 3) 能在地面位置转动焊接尽量在地平面转焊接, 采用水平固定焊接, 组对时, 管轴线必须对正, 以免出现弯折, 在距接口中心200mm处测量, 允许偏差1mm/m, 全长允许偏差最大不超过10mm。施焊程序: 仰焊——立焊——平焊, 此法能保证铁水和焊渣很好地分离, 透度比较容易控制, 它是沿垂直中心线将管子
截面分成相等的两半, 各进行仰、 立、 平三种位置的焊接。为了方便于仰焊及平焊接头, 焊接到一半时, 在仰焊位置的起焊点, 平焊部位的终焊点都必须超过管子的半周( 超过中心线约5-10mm) , 为了使根部透度均匀, 焊条在仰焊位置时, 尽可能不作或少作横向摆动, 而在立焊及平焊位置时, 可作幅度不大的反半月形横向摆动, 当焊至点焊焊缝接头处应减慢焊条前移速度, 以熔穿接头处的根
部间隙, 使接头部分能充分熔透; 当焊条至平焊部位时, 必须填满深池后才熄弧, 焊接要分三遍进行, 第一遍和第二遍采用3.2mmE4303型焊条,最外层焊接采用4mmE506型焊条, 要保持一定的焊高和宽余度, 焊高+5、 宽窄<4mm。清除焊渣外
缝检查应无夹渣、 气孔、 裂纹、 未熔合等缺陷。
4、 阀门安装
阀门在安装前进行强度和严密性试验, 强度试验压力为公称压力的1.5倍, 保持压力5分钟, 严密性试验压力为公称压力的1.25倍, 保压5分钟。
经上试验不合格的必须解体检查, 并重新打压试验, 安装时要保持阀门的垂直度。
5、 管道系统试验
( 1) 管道管件阀门安装完毕, 焊接检查合格, 按设计规定对该管道系统进行强度、 严密性试验, 以检查管道系统及连接部位的工程质量。试验时应使用经过校验的压力表, 环境温度5℃以上。
( 2) 系统注水时, 应打开管道各高处的排气阀将空气排尽, 待水罐满后, 关闭排气阀和进水阀, 用手摇试压泵或电动试压泵加压, 压力应逐渐升高, 加
压到一定数值稳压检验
泄压
管网外观检查
管道系统恢复
试压系统连接
试压条件确认
试压准备
升压
时, 应停下来对管道进行检查, 无问题时再继续加压, 当压力达到试验压力时停止升压, 保持压力30分钟, 压降低不超过0.02MPa, 焊缝及阀门联接处无渗漏为合格( 试验压力为1.5MPa) 缓慢泄压至零。
6、 绝热施工工艺及施工方法
( 1) 设备、 管道、 阀件防腐保温
A、 防腐刷漆
设备、 管道、 阀件应在安装完毕, 除锈刷防锈漆两遍。
涂漆前应清除管道表面的灰尘、 污垢、 铁锈、 焊渣、 毛刺、 油及水份等。涂漆施工宜在10～30℃的环境下进行, 并应有防火、 防冻、 防雨等措施。特别应有制造厂的合格证明书, 过期的油漆必须经过检验, 确认合格后方可使用。管道涂漆的种类、 层数、 颜色、 标记等符合设计要求。如有保温和防露要求应涂两道防锈漆; 暗装管道、 容器应涂两道防锈漆, 埋地钢管应按设计要求做防腐保护层。管道涂漆可采用刷涂或喷涂法施工。涂层应均匀, 不得漏涂。当采用多种油漆调和配料时, 应性能适应、 配比合适、 搅拌均匀, 并稀释至合适的稠度, 不得有漆皮等杂物。调成的涂料应及时使用, 余料应密封保存。现场涂漆一般应自然干燥。多层涂刷的前后间隔时间, 应保证漆膜干燥、 干透; 涂层未经充分的干燥, 不得进行下一道工序施工。涂层质量应符合下列要求: 涂层均匀、 颜色一致、 漆膜附着牢固, 无剥落、 皱纹、 气泡、 针孔等缺陷; 涂层完整、 无破损、 无漏涂。
B、 设备、 管道绝热
( 一) 管道的绝热结构及施工方法
玻璃棉管壳保温:
施工方法如下:
将管壳用白色塑料布直接绑在管道上, 绝热层大于80mm, 应做两层或多层绝热结构, 而且要求错缝。如果所需绝热厚度比预制管壳厚时, 可用两层或三层, 每层分别用镀锌铁丝绑扎。管壳内、 外的接缝要错开。外面再做面层。伸缩缝:
应根据设计要求留伸缩缝, 无要求时, 一般5m－7m留一处。一般缝宽20－30mm, 用棉毡或其它软质材料填满, 外面做一保护层( 防水) 。垂直管道的绝热工序应由下而上; 水平管道绝热采用的管壳, 宜将其纵向对缝布置在管道轴线的
左、 右侧, 而不要布置在上、 下方。
( 二) 管件的绝热结构及施工方法
管件主要包括: 法兰、 阀门、 弯头、 三通、 四通等。
1、 法兰绝热结构: 一般温度不高的法兰能够不绝热, 可是高温气体、 水或水蒸汽管道上的法兰必须绝热, 以防止热损失及烫伤。
因为法兰需要经常拆卸或检修, 因此选用的绝热结构也必须是容易拆卸和修复的。
2、 阀门绝热: 阀门需要经常开、 关和检修, 因此, 阀门绝热结构必须能拆卸。
( 三) 设备的绝热结构及施工方法
使用各种预制板或弧形瓦直接包覆在设备上。
① 平面设备绝热结构: 此种绝热结构所用的绝热材料为玻璃棉预制板, 绝热。施工方法如下:
施工时先将设备表面清扫干净, 涂刷防锈漆, 焊绝热钩钉。绝热钩钉的间距一般在250mm左右, 每一块绝热块不少于两个, 以绑扎方便为准。然后敷上预制绝热板, 再用镀锌铁丝网借助绝热钩钉交叉绑牢, 绝热预制板的纵横接缝要错开。如果绝热层厚度超过绝热板厚度, 采用两层或多层结构, 每层要分别绑扎, 而且内、 外层纵横接缝要错开, 接缝处要用胶泥或散状绝热材料填充。在外面再包上镀锌铁丝网, 要平整地绑在绝热钩钉上。最后做石棉水泥或其它面层。涂抹时一定要有一部分透过镀锌铁丝网与绝热层相接触。外表面一定要抹得平整、 光滑、 棱角整齐, 不允许有铁丝或铁丝网露出。
② 立式圆形设备绝热结构:
施工方法如下: ( 基本上与平壁绝热结构的施工方法相同)
敷设的绝热板最好用根据筒体弧度制成的弧形瓦, 如果筒体直径很大时, 可用平板的绝热板材。最难施工的是顶部封头及底部封头, 特别是底部封头更加困难, 在安装绝热板时需要进行支撑。用镀锌铁丝网绑牢, 否则因自重而下沉。板与板之间的接缝必须用相同的绝热材料填充。因圆形设备有一定的曲度, 缝隙可能大些, 填充时要仔细填好。然后敷设镀锌铁丝网并做石棉水泥面层( 防水) 。
③ 卧式圆形设备绝热:
施工方法如下:
a. 与立式圆形设备相同, 筒体上焊绝热钩钉时, 上半部可稀些。在封头及筒体中间焊接水平支承托板, 支承板的宽度为绝热层厚度的3/4, 其厚度5mm。
b. 卧式圆形设备上半部施工比较方便, 封头及下部施工较困难。铁丝必须绑紧, 防止下部出现下坠现象, 外面包上镀锌铁丝网, 再包面层。
( 四) 防潮层及保护层
a、 防潮层应做在干燥的保温层表面上并应光滑平整、 厚度均匀, 表面无气孔、 鼓泡或开裂等缺陷, 端部应密封。
b、 油毡防潮层应搭接, 搭接宽度为30～50mm, 纵向接缝应放在下部并互相错开。接缝处用沥青玛王 帝 脂粘结密封, 每隔300mm捆扎镀锌铁丝或箍带一道。
c、 玻璃布防潮层应粘贴于涂有3mm厚的沥青玛王帝 脂的保温层上, 玻璃布外再涂3mm厚的沥青玛王帝 脂, 布的搭接宽度为30～50mm。
d、 抹石棉水泥保护层以前, 应检查铁丝网有无松动部位并对有缺陷的部位进行修整, 保温层的空隙应用胶泥充填。保护层应分两次抹成, 第一层找平和挤压严实, 第一层稍干后再加灰泥压实、 压光, 面层应平整、 圆滑、 无显著裂纹, 端部棱角整齐。
e、 缠绕式保护层应裹紧, 重叠部分为带宽的1/2, 不得有松脱、 翻边、 皱褶和鼓包等缺陷, 缠绕的起点和终点用镀锌铁丝或箍带捆扎结实。
f、 金属保护层应箍紧, 不得有凸凹不平或脱壳、 接缝开裂等缺陷。纵缝应咬口连接或搭接, 接缝放在下部, 环缝应咬口卷边, 端部应封闭。用自攻螺钉紧固时, 螺钉间距应不大于200mm, 螺钉端部不得刺破防潮层。
g、 防潮层、 保护层的搭接应符合下列要求:
水平管道, 应按管道坡度由低处向高处施工, 形成以高压低的搭接;
垂直管道, 应由下部向上部施工, 形成以高盖低的搭接。
h、 防潮层、 保护层表面平面度, 应符合下表的规定。
检查项目
允许偏差( mm)
检查方法
涂抹保护层
表面的平面度
＜10
用两米靠尺和塞尺检查
防潮层
表面的平面度
＜10
金属保护层
表面的平面度
＜5
防水层
表面的平面度
＜10
( 五) 绝热工程的质量检查
绝热工程施工时, 每个工序完成后都要立即检查, 在确定的每一个工作循环完成后及整修绝热工程完成后也要检查, 发现不合格处立即修复, 以严格控制绝热工程质量。
a、 外形检查
① 绝热结构的外形, 用外观检查的方法检查。完工的绝热结构必须表面平整; 与被绝热物体的外形相一致; 没有裂缝、 下垂及滑动; 基本绝热层必须密实和连续, 没有空隙及脱层。
② 基本绝热层的厚度使用厚度计测量。厚度计是具有毫米刻度的、 直径为4～6mm的金属杆。沿管道的长度方向在三到四个地点测量。沿绝热层圆周算术平均值, 即为测量的厚度。绝热层的厚度也能够经过测量无绝热层的和有绝热层的管道的周长来确定; 还能够在绝热结构的端部测量绝热层厚度。个别情况下, 能够从绝热结构上取出试样测量绝热层的厚度。保护覆面层的厚度则能够在任何地方打开面层进行测量。
b、 密度检查
① 为了确定绝热结构的密度, 能够切取环形、 半环形、 弓形或矩形试样, 其尺寸取决于被绝热物体的尺寸。例如, 当被绝热物体的直径等于或小于300mm时( 绝热层计算在内) , 在整个圆周长上切取宽度为150mm的环; 当直径为300～500mm时, 则切取同样宽度的半环; 当直径为500～700mm时, 切取四分之一圆周长的弓形件; 当直径更大或为平面时, 试样可切取成矩形, 其尺寸为200mm×200mm。
② 试样要在没有明显缺陷的直线部分切出。首先, 把绝热层表面的粉尘、 污物清除掉。然后, 在选定的地方用模板或直尺画出要切取部份的尺寸。如果绝热层上粘贴有织物或薄膜材料, 则要先切开织
