777F货物垫板.pptx

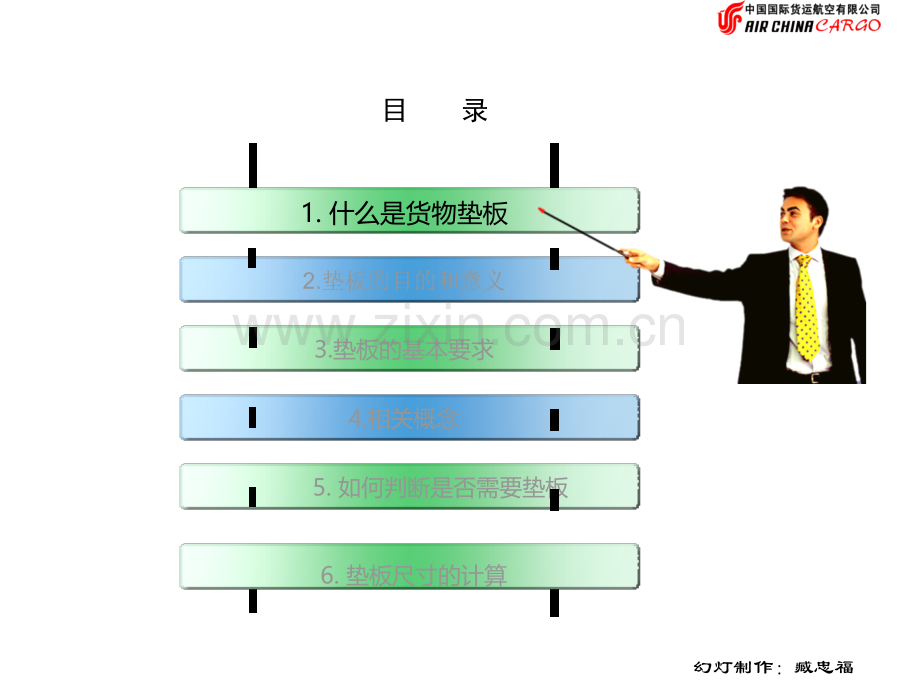

幻灯制作：臧忠福1.什么是货物垫板2.垫板的目的和意义3.垫板的基本要求4.相关概念5.如何判断是否需要垫板6.垫板尺寸的计算目 录 幻灯制作：臧忠福 货物垫板是指为保证货物重量均匀分布而支撑在货物与集装器底板之间的，符合规定面积和厚度的木质板材或其他类似材料。幻灯制作：臧忠福 幻灯制作：臧忠福1.什么是货物垫板2.垫板的目的和意义3.垫板的基本要求4.相关概念5.如何判断是否需要垫板6.垫板尺寸的计算 幻灯制作：臧忠福（1）了解飞机货舱的结构结构横梁支撑柱结构纵梁 幻灯制作：臧忠福集装器传动系统747货机主货舱 幻灯制作：臧忠福（2）垫板的目的和意义一（2.1）目的：保证集装器在货舱内正常运动，防止发生装卸困难。（2.2）意义：保证航班正点，降低作业成本。减少飞机在地面停留时间发动机空转，为节能减排，降低碳排放。幻灯制作：臧忠福（3）垫板的目的和意义二（3.1）目的：避免由于强行作业造成集装器或货舱设备损坏。（3.2）意义：节约维修费用，降低运营成本。幻灯制作：臧忠福 幻灯制作：臧忠福（4）垫板的目的和意义三（4.1）目的：防止因长时间超负荷载重造成货舱横梁结构永久性变形危害飞行安全（4.2）维护飞行安全，节约维修成本。幻灯制作：臧忠福2011.05.11，CA1041 B-2460 卸机过程中，有4块集装板卸机困难。其中板号PMC71209CA，板重4065公斤，CPH-PEK根本走不动。检查发现此板上的货物有3根宽11cm，长152cm的枕木，未铺设垫板，经过计算此板对飞机地板的压力是7855kg/m，大于飞机主货舱的地板承受力1952kg/m。幻灯制作：臧忠福 小结：使用垫板的其目的是为了适当扩大货物的接地面积，以保证货物对飞机货舱地板的压力强度符合货舱地板的面积载荷限制。从而保证飞机货舱设备和集装器的安全，节省维修费用。同时，保证货物的顺利装卸，缩短作业时间，降低作业成本。幻灯制作：臧忠福1.什么是货物垫板2.垫板的目的和意义3.垫板的基本要求4.相关概念5.如何判断是否需要垫板6.垫板尺寸的计算 幻灯制作：臧忠福 1.对于底部带有枕木的货物，垫板与枕木与必须是垂直交叉，呈十字形铺设，不得与枕木顺向铺设。2.只需铺设一层垫板时，垫板之间不应有间隔。幻灯制作：臧忠福3.垫板分层：（1）如果实际使用的垫板厚度和宽度不能满足要求，可以将其分层，即将一定厚度的垫板分为两层以上使用。分层的要求如下：（2）一般第一层为2cm5cm厚的木板或夹层板，无缝隙铺设在集装板上（根据枕木的方向和垫板层数，按照垂直交叉原理确定第一层是顺向还是横向铺设）。然后将剩余厚度的垫板铺设在第一层上面，铺设方向与第一层垫板的铺设方向为垂直交叉铺设，垫板之间可以有间隔但不能超规定的间隔距离。幻灯制作：臧忠福（3）分层垫板的间隔距离：由集装板向上的第一层垫板为无间隔铺设；第二层以上的垫板之间可以有间隔，但垫板之间的间隔距离一般不超过本层垫板厚度的3倍，且横向铺设时，垫板之间的最大间隔距离不能超过50cm，纵向铺设时，垫板之间的最大间隔距离不能超过60cm。幻灯制作：臧忠福4.垫板的最小厚度为2cm，当需加垫板面积与受力面积相同或接近（受力面积四周应扩展的垫板尺寸小于6cm时），不需进行进一步计算，垫板尺寸与受力面积尺寸相等，垫板厚度为2cm。幻灯制作：臧忠福案例：CA1041/08.08.08因垫板铺设方向错误，导致中转站换飞机时卸不下来。增加十几人辅助卸机耗时一个半小时，中转站仅将垫板改换方向，重新装机仅用时20分钟便轻松装机！幻灯制作：臧忠福5.垫板的材质最好是质地坚硬的木板，如杉木、松木等。如果使用其他材料作垫板，其抗压强度不能小于木质材料的抗压强度。6.铺设在同一层的垫板厚度必须一致。7.当垫板的长度不能满足铺设需求时，可以使用2条(或2条以上)同规格垫板，采取对接的方法进行衬垫。此时应注意相邻的2条垫板之间的接缝处必须错开，不能在同一水平位置上。幻灯制作：臧忠福1.什么是货物垫板2.垫板的目的和意义3.垫板的基本要求4.垫板的几个相关概念5.如何判断是否需要垫板6.垫板尺寸的计算 幻灯制作：臧忠福1.货物的接地面积-底部与集装器底板或飞机货舱地板接触部分的面积。幻灯制作：臧忠福2.货物的受力面积 货物的受力面积是指货物底部承受货物重量的面积范围。底部没有枕木的货物，其接地面积就是货物的底面积。底部带有枕木的货物，货物的受力面积是指以最外边两条枕木的外边沿向内围成的区域。幻灯制作：臧忠福3.飞机货舱地板承受力(面积载荷)飞机货舱地板承受力是指每平方米飞机货舱地板能够承受的最大重量。不同机型、同一机型的不同舱位，其地板承受力也不同。幻灯制作：臧忠福最大结构载荷及限重货舱位置占位（B.A）最大重量kg地板限载主货舱1线性载荷kg/in地板承受力kg/m2396-1026(A、B、C、D、E区)4114965.314631026-1434(F、G、H、+0.3J区)48487118.814631434-2046(0.6J、K、L、M、P区)4001065.314632046-2143（R区）354336.71463前下货舱 2 30617 409-899.7（1舱+0.5个2舱）2608653.1976899.7-998（0.5个2舱）775878.93976后下货舱 2 22226 1437-1538（3舱）799578.939761538-1886（4舱）1843853.1976散货舱 40821886-1942（51区）1701677321942-2062（52、53区）2776见注释47321 主货舱重量包含了集装器的重量。2 下货舱重量包含了集装器的重量。3 当装载的货物超过线性载荷/in时，需对货物额外进行系留固定。4 自B.A1942到B.A2062，货舱地板线性载荷由（/in）逐渐减弱到（/in）。777F地板承受力 幻灯制作：臧忠福1.什么是货物垫板2.垫板的目的和意义3.垫板的基本要求4.垫板的几个相关概念5.如何判断是否需要垫板6.垫板尺寸的计算 幻灯制作：臧忠福1.操作步骤货舱货舱 地板承受力地板承受力货物对货舱地板压强货物对货舱地板压强运输机型选择 计算货物压强判断是否需加垫板承受力/压强比较 幻灯制作：臧忠福 提示：1.飞机货舱地板承受力的单位为“kg/m2”(千克/平方米)，所以计算货物尺寸时应使“m”（米）作为单位，计算货物底面积用m2(平方米)作为单位。2.在计算货物对飞机货舱地板的压力时，尽管货物是装在集装板或集装箱内的，不管货物是装在什么型号的集装器上，应将集装器视为飞机货舱地板的一部分。也就是说，不单独考虑集装板或集装箱的支撑因素。幻灯制作：臧忠福1.什么是货物垫板2.垫板的目的和意义3.垫板的基本要求4.相关概念5.如何判断是否需要垫板6.如何计算垫板尺寸 幻灯制作：臧忠福需加垫板面积的计算 12垫板面积小于 受力面积3超重货物 垫板尺寸计算4垫板面积 大于受力面积 如何计算垫板尺寸 幻灯制作：臧忠福2.需加垫板面积的计算公式：例如例如 幻灯制作：臧忠福例如：下面的货物的运输机型为B777F，判断是否需要加垫板，如需要，计算需加垫板的面积是多少？幻灯制作：臧忠福第一步：确定运输的机型舱位。该件货物尺寸允许在777F下货舱内运输。地板承受力：976kg/m2。装在M型集装板上。第二步：计算货物是否需加垫板首先计算出货物的受力面积，应为：0.1m2m3=0.6m2则：货物对飞机货舱地板的压力强度：必须加垫板 幻灯制作：臧忠福需加垫板面积计算 12垫板面积小于 受力面积3超重货物 垫板4垫板尺寸计算1.当需加垫板面积大于受力面积 幻灯制作：臧忠福已经确定需要使用垫板，并计算出垫板的面积后，就要进一步计算出垫板的长宽高。步骤如下：第三步，计算出货物的受力面积；第四步，用需加垫板面积减去受力面积，求出除受力面积外，受力面积的四周总共应当扩展的垫板面积，即，需加垫板面积大于受力面积的部分；第五步，根据第四步得出的数据，计算出货物的垫板在受力面积四周每一边应增加的长度L1，公式为：第六步，根据第五步计算的结果计算出垫板的长度和宽度。垫板长和宽依据枕木铺设方向确定。根据垫板与枕木必须垂直交叉铺设的原理，该件货物的垫板长度应为：L=L12L2。L2表示受力面积的长。宽度应为货物宽度W+L12。幻灯制作：臧忠福第七步，计算出垫板的厚度，公式如下：幻灯制作：臧忠福继续前面的例题，计算垫板尺寸：第三步，计算出需加垫板面积：第四步，计算出需加垫板面积与受力面积的差，多余部分为除受力面积外，其四周应扩展的垫板面积。S需S受4.81m2（1m 2m）=2.81m2。幻灯制作：臧忠福第五步，计算垫板尺寸。使用需加垫板面积与受力面积之间的差除以受力面积的周长，求出受力面积四周应增加的垫板长度。2.81 m2（1m2m）20.468m0.47m。第六步，根据垫板铺设方向,计算出垫板的长、宽、高分别为：L=0.47m 21m1.94m；W=0.47m 22m2.94mH=0.47m 3=0.157m0.16m。幻灯制作：臧忠福 根据货物枕木与垫板垂直交叉铺设的要求，将垫板铺在货物下面后，铺设效果如下：幻灯制作：臧忠福课堂练习：下面货物运输机型为B777F，判断下面的货物是否需要加垫板，如需要，计算垫板的尺寸（垫板的长、宽、高各应是多少）？幻灯制作：臧忠福第一步：确定运输的机型舱位。该件货物尺寸允许在777F下货舱内运输。地板承受力：976kg/m2。装在M型集装板上。第二步：计算货物是否需加垫板货物的受力面积为：0.1m2.5m2=0.5m2货物对飞机货舱地板的压力强度：必须加垫板45000.5=9000kg/m,大于976kg.m 幻灯制作：臧忠福第三步，计算出需加垫板面积：第四步，计算出需加垫板面积与受力面积的差，多余部分为除受力面积外，其四周应扩展的垫板面积。S需S受4.80m2（1.55m 2.5m）=0.93m2。幻灯制作：臧忠福第五步，计算垫板尺寸。使用需加垫板面积与受力面积之间的差除以受力面积的周长，求出受力面积四周应增加的垫板长度。0.93m2（1.55m2.5m）20.11m。第六步，根据垫板铺设方向,计算出垫板的长、宽、高分别为：L=0.11m 21.55m1.77m；W=0.11m 22.5m2.72mH=0.11m 3=0.037m0.04m。幻灯制作：臧忠福 根据货物枕木与垫板垂直交叉铺设的要求，将垫板铺在货物下面后，铺设效果如下：幻灯制作：臧忠福需加垫板面积计算 12垫板面积小于 受力面积3超重货物 垫板4垫板面积 大于受力面积 幻灯制作：臧忠福1.出现需加垫板面积小于受力面积的原因在计算垫板的厚度和面积时，经常会出现需加垫板面积小于货物受力面积的情况(需加垫板面积货物的受力面积，其余数为负数)，这是因为枕木之间的距离因素或货舱地板承受力不同等因素，导致货物的受力面积大于需加垫板面积，余数表示大出的部分。幻灯制作：臧忠福 需加垫板面积小于受力面积时,计算货物垫板面积和厚度的方法为：垫板的长和宽与受力面积的长和宽相等(依据枕木方向确定垫板长和宽)幻灯制作：臧忠福垫板的厚度通过下列公式计算：例题：计算右侧货物的垫板尺寸第一步：确定机型。由货物尺寸判断，机型应为777F主货舱，地板载荷：1463kg/m2。幻灯制作：臧忠福第三步：计算需加垫板面积为第二步：计算货物对飞机货舱底板的压力强度为 幻灯制作：臧忠福第四步：计算需加垫板面积与受力面积的差S需S受3.20 m2 2m 1.8m0.4 m2根据枕木方向,得出:垫板长度L=2m；垫板的宽度W=1.8m；垫板的厚度：幻灯制作：臧忠福该件货物的垫板尺寸为：200cm 180cm 7cm。铺设后的 效果图：幻灯制作：臧忠福需加垫板面积计算 12垫板面积小于 受力面积3货物重量超过集装板最大载重的垫板4垫板面积 大于受力面积 幻灯制作：臧忠福(一)限制条件 1.只有R、G型集装板，在采取适当措施（加垫板）的前提下，可以装载单件重量超过集装板设计载重的货物。普通A、M型集装板在任何情况下不允许超过其最大毛重。幻灯制作：臧忠福 2.当货物重量超过集装板的最大设计载重时，垫板的面积必须扩大到整个集装板的使用面积（满布局铺设）。无论是否分层铺设，应首先在集装板上的有效使用面积内铺设2cm-5cm厚的夹层板或者厚度大于2cm的木板作为保护层。幻灯制作：臧忠福 保护层应紧密无缝隙铺设。铺设保护层时尤其注意不要盖住卡锁轨，垫板的边沿必须是平整光滑的。幻灯制作：臧忠福 3.由保护层向上第二层垫板的长度应与集装板的可使用面积的长度一致，可不受货物长度的影响。数量及宽度可根据木板的宽度而定。边上两条枕木的外沿距保护层的外沿距离不应大于5cm。幻灯制作：臧忠福4.多层使用垫板时，除集装板的保护层以外，各层垫板的厚度可有适当差异，但相邻两层的厚度差一般不宜超过2cm。5.此类货物装好后，集装板上剩余的空间不得装载任何其他货物。6.此类货物装机之前，必须查对飞机的装机位是否允许装载如此重量的货物以及需采取的对应措施。7.计算出的垫板厚度应该增加1倍。幻灯制作：臧忠福例：一件重量为19000kg的货物，外形尺寸为590cm 200cm 180cm。（1）确定应该使用的集装板，该货重量和尺寸超过所有集装板的装载限制。根据集装器选用规则,显然，该货只能装在PG型集装板上。因货物重量超过集装板的最大载重量，因此，首先在集装板上铺设一层厚度为5cm的夹层板或木板作为保护层，然后计算出垫板的面积和厚度。幻灯制作：臧忠福（2）垫板尺寸：-机型：波音777F，主货舱,面积载荷:1463kg/m2 -货物对飞机货舱地板的压力强度:（3）需加垫板面积 幻灯制作：臧忠福（4）S需S受货物的受力面积为:13.5 m2（5.9m2.0m）=1.7m2（5）垫板在受力面积四周每一侧应扩展的尺寸为：1.7 m2（5.9m2+2.0m2）=0.107 m0.10 m（6）计算出货物垫板的尺寸应为：长度L=5.9m+0.10m2=6.10m；宽度W=2.0m+0.10m2=2.20m。厚度应为：0.10m30.033m 2=0.07m。适用的垫板尺寸应为：596cm234cm0.07cm。幻灯制作：臧忠福垫板的铺设方式：幻灯制作：臧忠福 幻灯制作：臧忠福十.货物垫板实例介绍 幻灯制作：臧忠福 幻灯制作：臧忠福 幻灯制作：臧忠福垫板-不正确 幻灯制作：臧忠福垫板-改正后 幻灯制作：臧忠福练习1货物如下图，运输机型B777F、选择装载舱位、ULD，计算货物垫板尺寸/绑带数量。幻灯制作：臧忠福货物如下图，运输机型B777F、选择装载舱位、ULD，计算货物垫板尺寸。练习2 幻灯制作：臧忠福练习3货物如下图，运输机型B777F、选择装载舱位、ULD、计算货物垫板尺寸。幻灯制作：臧忠福练习4.幻灯制作：臧忠福 幻灯制作：臧忠福本课结束 谢谢大家！
