FTTH光纤冷接续技术探讨及解决方案.pptx

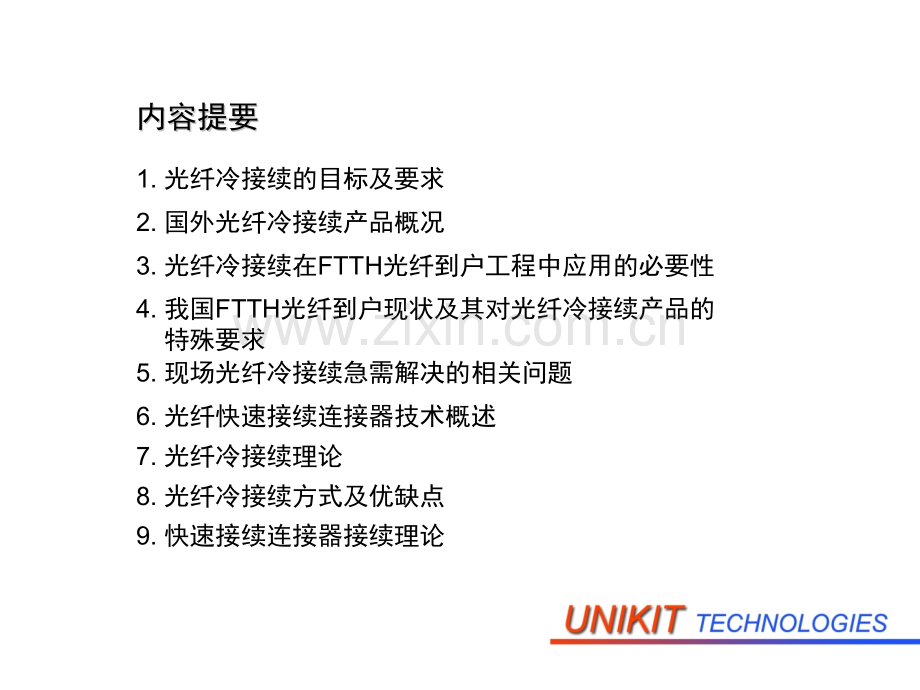

内容提要内容提要1.光纤冷接续的目标及要求2.国外光纤冷接续产品概况3.光纤冷接续在FTTH光纤到户工程中应用的必要性4.我国FTTH光纤到户现状及其对光纤冷接续产品的 特殊要求5.现场光纤冷接续急需解决的相关问题6.光纤快速接续连接器技术概述7.光纤冷接续理论8.光纤冷接续方式及优缺点9.快速接续连接器接续理论内容提要内容提要总结10.快速接续连接器中对工厂光纤接续点的技术要求11.预置光纤连接器施工接续失败原因分析12.非预置光纤快速接续连接器理论13.获得专利14.企业标准及技术检验认证15.非预置光纤快速接续连接器应用及市场情况16.FTTH光纤到户解决方案17.非预置光纤连接器-工程案例两目标光纤通过：完整切割,精确对准，弹性贴入，可靠固紧。使光信号低损导通。1.1.光纤冷接续的目标及要求光纤冷接续的目标及要求国外主要生产厂家：3M、康宁、北电、藤仓、住友。采用预置光纤在V-Groove对接技术。接续效果一般通过工程ODTR表或功率表检测。2.2.国外光纤冷接续产品概况国外光纤冷接续产品概况2.1 快速接续连接器国外主要生产厂家：3M、康宁、藤仓、瑞凯。采用V-Groove对接技术。接续一般需要专用工具或设备。使用环境要求较高，在恶劣情况下，如灰尘、进水、污染等情况下故障率升高。2.2.国外光纤冷接续产品概况国外光纤冷接续产品概况2.2 光纤冷接子熔接操作过程复杂，操作时间长。熔接需要熔接机，好的一台6-10万，差的也两万多，如批量使用，工程队初期投入过大。FTTH工程有其特殊性，往往需接续点分布零散，熔接机准备整理费时费力。熔接需要供电，而施工现场往往用电不方便，如使用电池，使用时间会越来越短。FTTH光纤入户位置多样，有的在顶棚上、有的在地板下，无法放置熔接机，接续难以进行。熔接机是精密仪器，里面有高精密对准机构，而在现场操作中，有严格规定和要求，在FTTH批量使用时，意外摔撞会频繁发生，维修率高。冷接在国外FTTH工程中得到证实，比熔接更方便可靠。3.3.光纤冷接续在光纤冷接续在FTTHFTTH光纤到户工程中应用的必要性光纤到户工程中应用的必要性光纤冷接续与熔接技术比较 目前我国FTTH工程大多处于初级阶段，由于客户对入户端光纤正确选择认识不足，而入户皮线光缆又没有统一国家标准，导致光缆厂家生产的皮线光缆规格、型号各不相同，由于价格、利润考量等因素影响，多有以次充好的光缆入户，大大增加了后续工程实施的难度。4.4.我国我国FTTHFTTH光纤到户现状及其对光纤冷接续产品的光纤到户现状及其对光纤冷接续产品的 特殊要求特殊要求4.1 光缆的多样化松包线芯光缆导致快速接续现场光纤穿入时，由于回缩现象而不能贴紧，造成严重的假对接现象，甚至接续失败。4.2 松包线芯光缆导致假对接4.4.我国我国FTTHFTTH光纤到户现状及其对光纤冷接续产品的光纤到户现状及其对光纤冷接续产品的 特殊要求特殊要求在接入层使用常规的G652光缆取代规范中的G657光缆，由于G652光缆系列对弯曲较为敏感，机械冷接续光纤插入时尾部弯曲会使长波长信号带来较大的损耗，达不到接续要求。G652比G657系列光纤弯曲半径大一倍以上G.652G.657AG.657B4.3 使用常规价廉的G652系列纤芯导致接续损耗过大4.4.我国我国FTTHFTTH光纤到户现状及其对光纤冷接续产品的光纤到户现状及其对光纤冷接续产品的 特殊要求特殊要求使用常规的G652双芯线缆，包层为0.9mm,而标准的光纤快速接续产品的设计推荐采用G657光纤，包层为0.25mm,不能成功接续。不规范皮线截面尺寸与标准的2X3mm尺寸不相符合。4.4 不规范的双芯皮缆，无法使用标准产品接续4.4.我国我国FTTHFTTH光纤到户现状及其对光纤冷接续产品的光纤到户现状及其对光纤冷接续产品的 特殊要求特殊要求应用于别墅的FTTH光纤到户工程时，客户最希望直接把室外缆接续进入，降低工程成本，提高效率，但目前国外没有室外缆固定、面板盒到快速接续连接器的全套完善的解决方案。室外缆固定繁琐、占用空间大，而多业务信息箱体积小，放入用户ONU和电源后没有足够空间。4.5 室外光缆直接入户需求4.4.我国我国FTTHFTTH光纤到户现状及其对光纤冷接续产品的光纤到户现状及其对光纤冷接续产品的 特殊要求特殊要求施工现场往往与装修并行，环境较差；工作人员大多没接触过光纤，有的外包给施工队，他们仅熟练于电缆的操作，操作洁净要求很难达到，这往往会使光纤处理不干净，从而污染连接器中的匹配液，导致接续性能下降。4.6 施工环境和操作习惯难以保证光纤接续的清洁需求4.4.我国我国FTTHFTTH光纤到户现状及其对光纤冷接续产品的光纤到户现状及其对光纤冷接续产品的 特殊要求特殊要求光缆纤芯型号如何选：G652、G657A、G657B、超柔光纤、抗压光纤？如何判断所用光缆的纤芯型号？光缆外形尺寸大小有关系吗？光缆加强筋是金属的好还是FRP的好？光缆的纤芯是单心的好还是双心的好？光缆抗拉强度大就不用考虑布线保护了吗？光缆？5.1 入户光缆的质量和选购5.5.现场光纤冷接续急需解决的相关问题现场光纤冷接续急需解决的相关问题光缆布设质量如何控制？光缆野蛮布设会带来哪些问题？光缆布设管道设计及如何防止动物噬咬？广东珠海某项目野蛮布线增加了后续接续工程的难度5.2 入户光缆布设质量和风险5.5.现场光纤冷接续急需解决的相关问题现场光纤冷接续急需解决的相关问题光纤对是否精确对准？光纤对是否没有贴紧、是否有间隙、是否假对接？光纤对是否压接牢固？光纤对模场是否相配？光纤对中的匹配液是否干净？光纤对中的匹配液是否足够？是否能在20-30年内保证接续？匹配液被污染5.5.现场光纤冷接续急需解决的相关问题现场光纤冷接续急需解决的相关问题5.3 冷接续质量的判断和控制切割刀的质量是否良好？切割刀磨损后是否能及时更换切割面？现场光纤是否切割角度太大？现场光纤切割时是否表面有损伤？接续好的产品如何查验？5.4 光纤切割表面质量的判断和控制5.5.现场光纤冷接续急需解决的相关问题现场光纤冷接续急需解决的相关问题哪种切割刀的质量是较好的？哪种切割刀最适合客户要求的？哪种切割刀最经济合算？切割笔可以用吗？5.5 光纤切割刀品种的选择5.5.现场光纤冷接续急需解决的相关问题现场光纤冷接续急需解决的相关问题哪种产品适合新手使用？是否现场操作容易、速度快就适合吗？现场操作者对产品操作成败的把握心中有数吗？如何判断入户光缆两端的接续头,哪个是坏的?接续失败的原因如何分析？如何总结改进？所有接续结构都要等通光测试才能做吗？工程验收会不会出现大概率故障问题？测试通过就能保证后续使用没有问题吗？5.6 适合新手使用的冷接续产品选择5.5.现场光纤冷接续急需解决的相关问题现场光纤冷接续急需解决的相关问题工程验收通过就能保证后续使用没有问题吗？后续故障的原因如何判断？是链路产品问题？还是客户环境、使用问题？5.7 适合后续线路维护及问题处理的冷接续产品选择5.5.现场光纤冷接续急需解决的相关问题现场光纤冷接续急需解决的相关问题 光纤快速接续连接器也叫现场组装型连接器，是指不需要熔接机，只通过简单的接续工具、利用机械对准连接技术实现入户光缆直接成端的方式，连接器现场组装的过程中无需注胶、研磨。光纤快速接续连接器使用技术分预置光纤和非预置光纤两大类。预置光纤的接续点设置在连接器内部，预置有匹配液；非预置光纤接续点在连接器表面，不预置匹配液，直接通过适配器与目标光纤相连。6.6.光纤快速接续连接器技术概述光纤快速接续连接器技术概述美国3M日本藤仓江苏宇特韩国NWC 处理过的（工厂研磨或现场研磨或切制的）、完整的两光纤端面通过陶瓷插芯在套管中或直接在V型槽中对准，其端面通过弹性贴合，光纤被胶固或机械固紧在陶瓷插芯或V型槽中来实现光信号的低损导通。如两光纤端面处理方法均为切制时，由于无法保证接续表面的平整要求，致使接续性能较差，特别是回波损耗，故需在接续点中放入折射率与光纤相同的匹配液，弥补间隙等缺陷造成的过大的接续损耗。但匹配液易于受到污染，使用环境要求较高，而在数十年的使用中易于流失性，使其耐候性能较差，故仅仅起到辅助作用，不可以作为永久接续依赖剂。7.7.光纤冷接续理论光纤冷接续理论在陶瓷插芯和套筒组件中对准在V型槽中对准8.1 平面-平面冷接续方式8.8.光纤冷接续方式及优缺点光纤冷接续方式及优缺点平面 平面接续 平面-平面冷接续方式是指光纤接续点两端均为切制的平面光纤，对接时要加入匹配液弥补接续空隙，实现光信号的低损导通。优点：产品制造成本低廉，现场光纤的制备容易，接续工序简单，操作速度快，便于FTTH大批量施工使用。缺点：平面-平面接续方式是光纤冷接子主要采用的冷接续方式，其接续点必须加入起弥补作用的匹配液，但匹配液易于受到污染，使用环境要求较高，而在数十年的使用中易于流失性，使其耐候性能较差。适用范围：光纤冷接子和光纤快速接续连接器。8.2 球面-平面冷接续方式8.8.光纤冷接续方式及优缺点光纤冷接续方式及优缺点球面 平面接续 球面-平面冷接续方式是指光纤接续点一端为研磨的球面，另一端为现场切制的平面光纤，对接时根据产品结构不同，可选择性加入匹配液来弥补接续空隙，实现光信号的低损导通。优点：球面-平面接续方式是目前高品质产品主要采用的冷接续方式，其接续点可以不必加入起弥补作用的匹配液，使其耐候性能极佳，其接续工序简单、可靠，操作速度较快，便于大批量施工使用。缺点：现场光纤的制备要求较高。适用范围：现场光纤快速接续连接器8.3 球面-球面冷接续方式8.8.光纤冷接续方式及优缺点光纤冷接续方式及优缺点球面 球面接续 球面-球面冷接续方式是指光纤接续点两端均为研磨的球面，对接时不用加入匹配液来弥补接续空隙，实现光信号的低损导通。优点：接续性能优异，耐候性强。缺点：球面-球面接续方式在活动连接器中大量使用，而用在现场冷接是在上世纪80年代，其现场光纤的制备要求很高，需要昂贵的现场研磨机配套使用，接续工序复杂，操作速度慢，不便于在FTTH现场大批量施工使用。适用范围：光纤活动连接器、光纤冷接子和现场光纤快速接续连接器8.4 斜面-斜面冷接续方式8.8.光纤冷接续方式及优缺点光纤冷接续方式及优缺点斜面 斜面接续 斜面-斜面冷接续方式是指光纤接续点两端均为研磨或切制的斜面，切制的端面需在接续点加入匹配液来弥补接续空隙，实现光信号的低损导通。优点：回损性能较好。缺点：斜面-斜面接续方式主要用于对回损要求较高的CATV模拟信号传输中，一般用在APC活动连接器上，用在现场冷接续技术领域只是刚刚开始，其现场光纤的制备要求很高，需要昂贵的现场研磨机配套使用，或特制的斜8度切割刀来完成，接续工序复杂，操作速度慢，不便于FTTH现场大批量施工使用。适用范围：APC型光纤活动连接器、光纤冷接子或现场快速接续连接器 根据光纤冷接续理论分析，光纤接续点最好是两端都是研磨球面，最少也须是预研磨球面与现场切割平面的弹性贴合，最好不使用匹配液。这是因为:标准预研磨球面表面完整，无不良缺陷，与现场切割面的弹性贴合时，接续间隙由于弹性变形控制在微米级以内，从而得到良好的接续性能、减少接续损耗,而现场接续操作时，切割表面的质量好坏需易于在现场及时判断，避免由于匹配液掩盖不良接续，造成在后续使用中匹配液的流失造成高故障率。9.1 快速接续连接器光纤接续点的技术要求9.9.快速接续连接器接续理论快速接续连接器接续理论标准的接续点示意图9.2 预置光纤型快速接续连接器结构9.9.快速接续连接器接续理论快速接续连接器接续理论9.3 非预置光纤型快速接续连接器结构9.9.快速接续连接器接续理论快速接续连接器接续理论光纤接续点前移至端面10.1 预置光纤接续点预研磨球面的优点预置光纤型连接器预埋接续点光纤研磨球表面1、预埋光纤接续点表面预研磨可以保证光纤表面良好完整，特别是通光模场不受损伤，降低接续不良率。2、预埋光纤接续点预研磨球面能与现场光纤的切割表面实现最小的贴合间隙，提高接续成功率。3、根据液体吸附效应原理，贴紧表面对匹配液吸附张力最大，匹配液流失速度大大降低，保证接续质量良好、耐后持久。10.10.快速接续连接器中对工厂光纤接续点的技术要求快速接续连接器中对工厂光纤接续点的技术要求10.2 预置光纤接续点预切割面的风险未经过研磨的预埋光纤剪切端 切割面质量难以控制，存在不良切割概率风险，切割斜度、非完整切割尖点与现场光纤对接时容易产生过大的间隙，接续损耗大，匹配液易于流失，产品使用寿命短，耐候性能差。匹配液易于流失，使用寿命短10.10.快速接续连接器中对工厂光纤接续点的技术要求快速接续连接器中对工厂光纤接续点的技术要求10.3 预置光纤接续点预切割面照片预置光纤型连接器预埋接续点光纤切割斜表面切割刀切入口，此边凸起，不利于光纤表面贴合10.10.快速接续连接器中对工厂光纤接续点的技术要求快速接续连接器中对工厂光纤接续点的技术要求 剪切面质量难以控制，主要有以下几种缺陷：10.4 预置光纤接续点预切割面的几种缺陷非完整切割尖点非完整切割内凹面10.10.快速接续连接器中对工厂光纤接续点的技术要求快速接续连接器中对工厂光纤接续点的技术要求10.5 预置光纤接续点预切割面的对接图接续间隙大，匹配液容易流失10.10.快速接续连接器中对工厂光纤接续点的技术要求快速接续连接器中对工厂光纤接续点的技术要求 据了解，在我国光纤到户发展最早的地区武汉，这个最早接触和使用美国3M和康宁产品的地区，对冷接续产品的使用很不成功，到目前为止还依赖熔接机实现光纤到户，探究其中原因，可以帮助我们更好的使用冷接产品，尽量减少使用成本，尽快实现三网融合，早日实现光纤到户有着现实意义。11.1 预置光纤连接器施工概述11.11.预置光纤连接器施工接续失败原因分析预置光纤连接器施工接续失败原因分析3M公司产品施工现场11.2 预置光纤连接器失败原因之一11.11.预置光纤连接器施工接续失败原因分析预置光纤连接器施工接续失败原因分析-切割刀磨损后未及时更换刀口，造成现场光纤切割表面损伤，或切口斜度过大或凸边致使接续间隙过大而产生的接续损耗过大或失败现象。现场光纤不良切割表面重新开启连接器可解决此问题，但匹配液被光纤带走，二次接续造成匹配液不足，二次接续如侥幸成功，使用寿命也会很短，后期维修率高。现场光纤切出斜面11.3 预置光纤连接器失败原因之二11.11.预置光纤连接器施工接续失败原因分析预置光纤连接器施工接续失败原因分析-现场光纤制备不合规格，涂覆层和裸纤长度误差较大，造成假对接或大的弯曲损耗，造成损耗过大甚至接续失败。假对接现象G657A光缆开剥后对弯曲敏感度加大重新开启连接器可解决此问题，但匹配液被光纤带走，二次接续造成匹配液不足，二次接续如侥幸成功，使用寿命也会很短，后期维修率高。过大的弯曲标准的标准的G657AG657A光纤弯曲测试录像：光纤弯曲测试录像：超柔光缆（弯曲半径达到超柔光缆（弯曲半径达到7.5mm7.5mm）光纤弯曲测试录像：）光纤弯曲测试录像：11.4 预置光纤连接器失败原因之三11.11.预置光纤连接器施工接续失败原因分析预置光纤连接器施工接续失败原因分析-松包纤芯皮线光缆由于光纤穿入接续时，产生回退导致间隙过大致使接续损耗过大。松包纤芯皮线光缆易回缩 重新开启连接器可解决此问题，但匹配液被光纤带走，二次接续造成匹配液不足，二次接续如侥幸成功，使用寿命也会很短，后期维修率高。11.5 预置光纤连接器失败原因之四11.11.预置光纤连接器施工接续失败原因分析预置光纤连接器施工接续失败原因分析-皮线光缆在使用过程中，由于外皮老化与光纤分离开脱造成纤芯窜动，在受常态布线力的作用下，导致现场纤芯回退，接续间隙加大，损耗加大。线缆使用中数十年期老化弯曲变形 重新开启连接器可解决此问题，但匹配液被光纤带走，二次接续造成匹配液不足，二次接续如侥幸成功，使用寿命也会很短，后期维修率高。11.6 预置光纤连接器失败原因之五11.11.预置光纤连接器施工接续失败原因分析预置光纤连接器施工接续失败原因分析-施工现场灰尘大，尤其是装修阶段，光纤制备时没有用专用清洁纸处理，造成现场组装型连接器内部匹配液污染，接续损耗过大或失败。匹配液受到污染 重新开启连接器不可以解决此问题，因为匹配液被污染后，其内部混浊，折射率达不到要求，重新接续不能成功。11.7 预置光纤连接器失败原因之六11.11.预置光纤连接器施工接续失败原因分析预置光纤连接器施工接续失败原因分析-光纤插入V型槽时，塑料倒口在穿纤不慎时，把刮伤的导入槽侧表面碎屑带入接续点，阻挡光纤对接贴合，甚至阻挡通过，导致不通光。导入槽侧表面被刮出碎屑，阻挡通光并污染匹配液 重新开启连接器不可以解决此问题，因为碎屑进入匹配液后不能取出，重新接续时，问题同样存在，接续不能成功。11.8 预置光纤连接器失败原因之七11.11.预置光纤连接器施工接续失败原因分析预置光纤连接器施工接续失败原因分析-光纤开剥产生的微损伤在接续压紧固定时，产生断纤致使接续失败。断纤导致接续失败 重新开启连接器不可以解决此问题，因为断纤无法取出，重新接续时，问题同样存在，接续不能成功。11.9 预置光纤连接器失败原因之八11.11.预置光纤连接器施工接续失败原因分析预置光纤连接器施工接续失败原因分析-光纤切割刀磨损后未及时更换刀口，造成现场光纤切割表面产生凸牙，接续时由于初始间隙较大，导致凸牙损伤预埋光纤，致使接续失败。光纤不良切割端面 重新开启连接器不可以解决此问题，因为预埋光纤接续端面受损，重新接续时，问题同样存在，接续不能成功。受伤的预埋纤表面 11.10 预置光纤连接器失败原因之九11.11.预置光纤连接器施工接续失败原因分析预置光纤连接器施工接续失败原因分析-预埋光纤与现场光纤模场不匹配时，造成接续失败。模场不匹配现象重新开启连接器不可以解决此问题，因为预埋光纤与现场光纤不匹配，重新接续时，问题同样存在，接续不能成功。11.11 预置光纤连接器失败原因之十11.11.预置光纤连接器施工接续失败原因分析预置光纤连接器施工接续失败原因分析-用户不慎选用的抗弯性能差的G652D皮线光缆，在现场接续器内产生过大弯曲损耗，导致接续失败。G652光缆可弯曲的半径很大 重新开启连接器不可以解决此问题，因为G652光缆弯曲损耗太大，重新接续时，问题同样存在，接续不能成功。G.652G.657AG.657B11.12 预置光纤连接器失败原因总结11.11.预置光纤连接器施工接续失败原因分析预置光纤连接器施工接续失败原因分析 1-5项表面上可通过开启连接器，重新制备光纤接入连接器便可，但无形中匹配液的缺失为以后的工程维护带来极大隐患，因为当今世界上所有的现场组装型连接器的结构都不密封，而且在直径0.125mm V型槽空隙中匹配液的保有量本来就很少，再经过第一次接续失败的现场光纤带出一部份匹配液后，存量会更少，在30年的使用寿命年限中，如何保证匹配液不流失，如何保证匹配液不受潮、湿、灰尘的污染，是所有生产企业所头痛的事，也是饱受运营商诟病的因素之一，在成都、镇江、深圳等地均有高故障率实例。6-10项接续失败并不能通过重复开启使用来解决，连接器只能报废。因此国外某知名品牌建议用户在入户光缆楼道端采用熔接方式，入户端采用冷接方式，避免工程故障判断困难现象产生。11.13 接续失败对施工人员心理影响11.11.预置光纤连接器施工接续失败原因分析预置光纤连接器施工接续失败原因分析 由于现场环境恶劣，重复接续操作费工费时，接续不成功往往会造成现场施工人员的心理负面影响，降低施工效率，同时由于现场大多未接通光路，而工程队不可能每人都配备昂贵的ODTR光时域反射仪，不能在第一时间发现问题，特别是切割刀的磨损检测判断，这在国外有一整套管理措施保障，而我国FTTH刚进入批量使用，现场规范并未出台，发现问题时，往往成百上千的接续点已经完工，故障排除的难度加大，工程可靠性大打折扣。如何开发出一种可现场简单判断接续成功的解决方案，是厂商应该追求的终极目标。目前有江苏宇特、美国康宁有此可视化操作测试平台，保证接续可靠，耐候性强。11.14 接续失败后选用非预置光纤连接器产品11.11.预置光纤连接器施工接续失败原因分析预置光纤连接器施工接续失败原因分析 成都商鼎试点采用3M的预置光纤连接器,由于线缆、施工操作、施工习惯等原因，造成接续性能不稳定，产品又不能直观检验，只能通过光功率测试，造成施工验收后，频发故障，最终采用非预置光纤连接器。山东枣庄联通原来采用韩国NWC的现场连接器，但使用效果不好，质量难以控制，最终采用非预置光纤连接器。非预置光纤快速接续连接器理论是把接续点前移至插芯表面，对接插针体（标准连接器或设备）预研磨球面与现场光纤的切割面直接弹性贴合，通过减少一个接续点，实现光纤超低损耗接续，接续性能堪比标准连接器，连接可靠、耐候性强。快速接续连接器内部无接续点和匹配液，不会由于匹配液的流失而影响使用寿命；接续点的接续质量以及切割表面质量的可视化大大提高了施工质量的可控性和故障排障的简易化；表面易于维护，应对客户端各种的运行环境考验。12.1 非预置光纤理论概述12.12.非预置光纤快速接续连接器理论非预置光纤快速接续连接器理论标准连接器快速接续连接器 非预置光纤快速接续连接器不同于普通胶接式连接器，其理论和测试及判定方法也截然不同，接续结构设计要求如下:1、精密孔径要求的陶瓷插针保证现场精密定位。2、现场光纤在精密孔径的陶瓷插芯中微量浮动，适配时保证其与目标光纤弹力贴合。3、现场光纤应在靠近陶瓷插针尾部固定，减少热胀冷缩对接续质量的影响。12.2 非预置光纤技术要求12.12.非预置光纤快速接续连接器理论非预置光纤快速接续连接器理论 非预置光纤快速接续连接器不同于普通胶接式连接器，其理论先进性表现在以下几个方面：1、标准连接器顶点位移对接续质量影响很小。2、标准连接器研磨突出量值的大小对接续质量影响偏小。3、现场光纤微弹性贴合技术保护光纤端面，防止过大压力造成的纤面损坏。4、光纤接续点为工厂预研磨的球面，能与现场切制的平面完美贴合，接续性能好。12.3 非预置光纤技术的理论先进性12.12.非预置光纤快速接续连接器理论非预置光纤快速接续连接器理论 非预置光纤快速接续连接器不同于普通胶接式连接器，其理论先进性表现在以下几个方面：5、配合现场手持研磨机，可以满足广电CATV模拟信号对回损的要求。12.4 非预置光纤技术的理论先进性12.12.非预置光纤快速接续连接器理论非预置光纤快速接续连接器理论12.5.1 使用特制陶瓷插芯精密定位光纤径向位置，设计插损6N，而且牢靠、不易松脱，使用寿命长。固紧力等同于胶接，保证光纤抗冲击能力达到4m高度3轴向共三次的严酷测试要求（韩国KT标准）；而且3轴向震动各3小时的测试过程中，实现插损变化不大于0.2dB和回损不大于5dB的要求。12.5 非预置光纤快速接续连接器接续点控制原理12.12.非预置光纤快速接续连接器理论非预置光纤快速接续连接器理论强力固紧等同于胶接12.5.4 采用三重夹持方式，分别对0.125mm的裸光纤、0.25mm涂覆层、3X2mm皮线光缆外皮（0.9mm的紧包线、纺轮线、2.0mm或3.0mm的光缆外护套）分别夹持固定，固紧强度高、稳定性好。12.5 非预置光纤快速接续连接器接续点控制原理12.12.非预置光纤快速接续连接器理论非预置光纤快速接续连接器理论V型块6N夹头12N尾缆固定50N三重夹持，牢固可靠。12.5.5 采用“跳纤”原理设计，保证目标光纤始终在线，在线抗拉力大于20N。12.5 非预置光纤快速接续连接器接续点控制原理12.12.非预置光纤快速接续连接器理论非预置光纤快速接续连接器理论预留线20N预留光缆老化回缩余量，保证30年以上的使用寿命。12.5.6 尾套保护设计，连接器可直接与ONU相连，无需使用光纤盒，可降低施工成本,而且能保障长期的对接效果。12.5 非预置光纤快速接续连接器接续点控制原理12.12.非预置光纤快速接续连接器理论非预置光纤快速接续连接器理论保护光缆不受长期弯曲的影响，提高其使用的寿命。无锡电信大楼施工现场12.5.7 高效工具体系，可视化操作平台，接续出错率低，简单易施工，便于监督检查。12.5 非预置光纤快速接续连接器接续点控制原理12.12.非预置光纤快速接续连接器理论非预置光纤快速接续连接器理论保护光缆不受长期弯曲的影响，提高其使用的寿命。12.6 非预置光纤快速接续连接器现场使用的优势12.12.非预置光纤快速接续连接器理论非预置光纤快速接续连接器理论12.6.1 光纤接续点在端面，接续时对环境、操作的洁净度要求不高，接续后直接清洗光纤接续端面，即可达到最好的接续效果。接续后对表面清洁12.6.2 接续完毕后，可对光纤接续操作效果进行直观检验,第一时间判断接续质量,避免后期修正,降低施工成本。12.12.非预置光纤快速接续连接器理论非预置光纤快速接续连接器理论12.6 非预置光纤快速接续连接器现场使用的优势12.12.非预置光纤快速接续连接器理论非预置光纤快速接续连接器理论12.6.3 由于内部无接续点，遇到灰尘、受潮、进水时，可进行表面清洗处理，故障易于处理。12.6 非预置光纤快速接续连接器现场使用的优势12.12.非预置光纤快速接续连接器理论非预置光纤快速接续连接器理论12.6.4 产品适用范围广，多品种、全方位服务用户，加快光纤到户步伐。上海东湖别墅项目 室外光缆入户12.6 非预置光纤快速接续连接器现场使用的优势12.12.非预置光纤快速接续连接器理论非预置光纤快速接续连接器理论12.6.5 已用于机房跳纤定长制作和机房改造,接续效率高，故障率低，可靠，易于维护。宁波机房改造项目12.6 非预置光纤快速接续连接器现场使用的优势13.13.获得专利获得专利 获得国际专利3项，中国专利12项。13.1 快速接续连接器13.13.获得专利获得专利13.2 光纤冷接子 获得国际专利1项，中国专利2项。14.1 我国第一个快速接续连接器企业标准的制定14.14.企业标准及技术检验认证企业标准及技术检验认证 2008年3月江苏宇特光电参考美国3M产品标准、法国电信标准、韩国KT公司标准，制定出最为苛刻的企业标准，共有18项检测项目。14.2 非预置光纤快速接续连接器的通过泰尔实验室检测14.14.企业标准及技术检验认证企业标准及技术检验认证 2008年12月江苏宇特生产的非预置光纤快速接续连接器全面通过北京泰尔实验室检测。我国第一个通过第三方检测的快速接续连接器产品15.1 应用场景15.15.非预置光纤快速接续连接器应用及市场情况非预置光纤快速接续连接器应用及市场情况15.1.1 用于IPTV传输15.1 应用场景15.15.非预置光纤快速接续连接器应用及市场情况非预置光纤快速接续连接器应用及市场情况15.1.2 用于CATV传输 配合现场手持研磨机，在3分钟内完成APC快速接续连接器的组装和成端，回波损耗60dB，完全达到CATV信号传输要求。15.1 应用场景15.15.非预置光纤快速接续连接器应用及市场情况非预置光纤快速接续连接器应用及市场情况15.1.3 用于城域网机房定长制作机房跳纤，从新ODF到机房的第一天开始。15.2 FTTH招标入围省市15.15.非预置光纤快速接续连接器应用及市场情况非预置光纤快速接续连接器应用及市场情况联通-天津市（入围的所有厂家均使用此技术产品）-黑龙江省-山西省-四川省-浙江省电信-上海市-江苏省-浙江省-云南省15.3 国内FTTH试点及使用城市15.15.非预置光纤快速接续连接器应用及市场情况非预置光纤快速接续连接器应用及市场情况-北京-上海-南京 苏州 无锡 盐城 泰州 扬州 常州 镇江-重庆 成都 攀枝花-南宁 桂林 柳州-合肥 芜湖 安庆 淮北 六安-泉州 厦门 福州-广州 深圳 惠州 汕头 珠海-昆明-枣庄 济南 青岛 石家庄-邯郸 沧州15.3 国内FTTH试点及使用城市15.15.非预置光纤快速接续连接器应用及市场情况非预置光纤快速接续连接器应用及市场情况-武汉 南昌 长沙-杭州 宁波 台州 温州 余姚-黑龙江绥化市 铁岭 沈阳-呼和浩特-太原 晋中 阳泉-郑州 安阳 洛阳-西昌-台湾 15.4 国外FTTH使用情况15.15.非预置光纤快速接续连接器应用及市场情况非预置光纤快速接续连接器应用及市场情况-马来西亚-印度-新加坡-巴西-阿根廷-迪拜-泰国-保加利亚-中欧等15.5 国内机房应用情况15.15.非预置光纤快速接续连接器应用及市场情况非预置光纤快速接续连接器应用及市场情况-广西电信（9600 点）-苏州电信（500 点）-天津联通（1000 点）-浙江联通（200 点）-惠州移动（1000 点）特点：1.快速接续连接器方案，单芯皮缆入户。2.接续时间小于100秒。3.接续点可清洗，使用年限大于30年。4.室外光缆固定在面板盒上，抗拉力大于5公斤。16.FTTH16.FTTH光纤到户解决方案光纤到户解决方案16.1 多功能光纤面板盒特点：1.快速接续连接器方案，双芯皮缆入户，0.25mm光纤直接成端接适配器。2.接续时间小于50秒。3.接续点可清洗，使用年限大于30年。4.室外光缆固定在面板盒上，抗拉力大于5公斤。16.FTTH16.FTTH光纤到户解决方案光纤到户解决方案16.1 多功能光纤面板盒特点：1.快速接续连接器方案，室外光缆入户，0.25mm光纤直接成端接适配器。2.接续时间小于50秒。3.接续点可清洗，使用年限大于30年。4.室外光缆固定在面板盒上，抗拉力大于5公斤。16.FTTH16.FTTH光纤到户解决方案光纤到户解决方案16.1 多功能光纤面板盒特点：1.快速接续连接器方案，非标光缆入户，0.25mm光纤直接成端接适配器。2.接续时间小于50秒。3.接续点可清洗，使用年限大于30年。4.皮线光缆固定在面板盒上，抗拉力大于9公斤。16.FTTH16.FTTH光纤到户解决方案光纤到户解决方案16.1 多功能光纤面板盒特点：1.冷接子面板盒方案，光纤冷接子被固定的面板盒中，尾纤接适配器。2.接续时间小于30秒。3.接续点密封技术，使用年限大于30年。4.皮线光缆固定在面板盒上，抗拉力大于9公斤。5.配备高耐弯型G657B尾纤，适用于客户端复杂环境。16.FTTH16.FTTH光纤到户解决方案光纤到户解决方案16.1 多功能光纤面板盒特点：1.可替代现场预置光纤型连接器分线，彻底降低成本。2.接续时间小于30秒。3.无断点设计，使用年限大于50年。4.皮线光缆分路点抗拉力大于9公斤。5.支持“随时申请及时开通”业务。6.也适用于双芯或多芯分路进写字楼，保证每个职员的上网速率。16.FTTH16.FTTH光纤到户解决方案光纤到户解决方案16.2 双分盒/四分盒特点：1.可替代现场预置光纤型连接器对接，彻底降低成本。2.接续时间小于40秒（含光纤制备）。3.接续点密封技术，使用年限大于30年。4.皮线光缆接续点抗拉力大于9公斤，可直接与ONU相连。5.针对光缆受损（拉断、鼠咬等）或楼道皮缆的接续。16.FTTH16.FTTH光纤到户解决方案光纤到户解决方案16.3 光纤冷接子应用于皮线光缆对接16.16.FTTHFTTH光纤到户解决方案光纤到户解决方案16.4 光纤冷接子应用于皮线-尾纤对接1.可替代现场预置光纤型连接器，接续性能优异，IL45dB。2.接续时间小于20秒（含光纤制备）。3.接续点密封技术，使用年限大于30年。4.皮线光缆和尾缆抗拉力大于9公斤，可直接与ONU相连。5.配备特制超柔尾纤（曲率半径达到7.5mm），适用于客户端复杂环境。6.可使用切割笔完成接续,节省初期投入。7.接续点受污染等严重问题时，尾纤可返厂重新使用，彻底降低施工成本。特点：16.FTTH16.FTTH光纤到户解决方案光纤到户解决方案16.5 快速接续连接器应用于楼道分线箱16.FTTH16.FTTH光纤到户解决方案光纤到户解决方案16.6 光纤冷接子应用于楼道分线箱初始4芯光缆布设到楼道,再根据客户要求,随时布设光纤冷接到户。16.FTTH16.FTTH光纤到户解决方案光纤到户解决方案16.7 光纤冷接子应用于楼道及时分线盒定长制作机房跳纤，从新ODF到机房的第一天开始。16.FTTH16.FTTH光纤到户解决方案光纤到户解决方案16.8 光纤快速接续连接器应用于机房跳纤或设备缆改造 经过3年的应用，从刚开始的无锡春申路电信大楼的试点，到现在上海东湖别墅的施工，从单一快速接续产品到多品种全方位解决方案，江苏宇特可以为您提供FTTH光纤到户所遇到的各种问题，如何能够使用最简单、最可靠、成本最低的方法解决光纤接续问题，是我们宇特人孜孜不倦的追求，希望大家能不断与我们沟通，敦促我们提高产品质量、推进新产品开发、推出更好的产品方案、尽量减少使用成本，为尽快实现三网融合，早日实现光纤到户共同努力。17.1 非预置光纤连接器施工概述17.17.非预置光纤连接器非预置光纤连接器-工程案例工程案例20082008年上海东湖别墅工程年上海东湖别墅工程20082008年南京广电奥体中心年南京广电奥体中心17.17.非预置光纤连接器非预置光纤连接器-工程案例工程案例17.2 光纤快速接续连接器成端应用于面板盒20082008年无锡电信分公司大楼年无锡电信分公司大楼17.17.非预置光纤连接器非预置光纤连接器-工程案例工程案例17.3 光纤快速接续连接器成端应用于ONU20092009年浙江舟山别墅工程年浙江舟山别墅工程17.17.非预置光纤连接器非预置光纤连接器-工程案例工程案例17.4 光纤快速接续连接器成端应用于楼道箱室外光缆20092009年无锡别墅工程年无锡别墅工程17.17.非预置光纤连接器非预置光纤连接器-工程案例工程案例17.5 光纤快速接续连接器成端应用于别墅多媒体信息箱20082008年广西南宁香港花园局年广西南宁香港花园局17.17.非预置光纤连接器非预置光纤连接器-工程案例工程案例17.6 光纤快速接续连接器成端 应用于机房改造20102010年浙江联通杭州局年浙江联通杭州局17.17.非预置光纤连接器非预置光纤连接器-工程案例工程案例17.7 光纤快速接续连接器成端 应用于3G机房改造20102010年惠州移动年惠州移动17.17.非预置光纤连接器非预置光纤连接器-工程案例工程案例17.8 光纤快速接续连接器成端 应用于移动机房改造总结总结 宇特光电希望通过自己的不懈努力，不断实现自我突破，创造出更新更好的产品，使得光纤冷接续真正替代热熔成为FTTX光纤入户的主流，从而最终实现随时、随地、随意接入光纤，为我国FTTX光纤到户尽一份力。目前，我公司的产品已经出口多个国家，在我国电信、移动、联通、广电等FTTH光纤到户项目中均有应用，而且在多个机房已开始跳纤改造，充分展现出我公司产品的技术优势和特点，也铸造了宇特光电在冷接续行业的品牌。谢谢！
