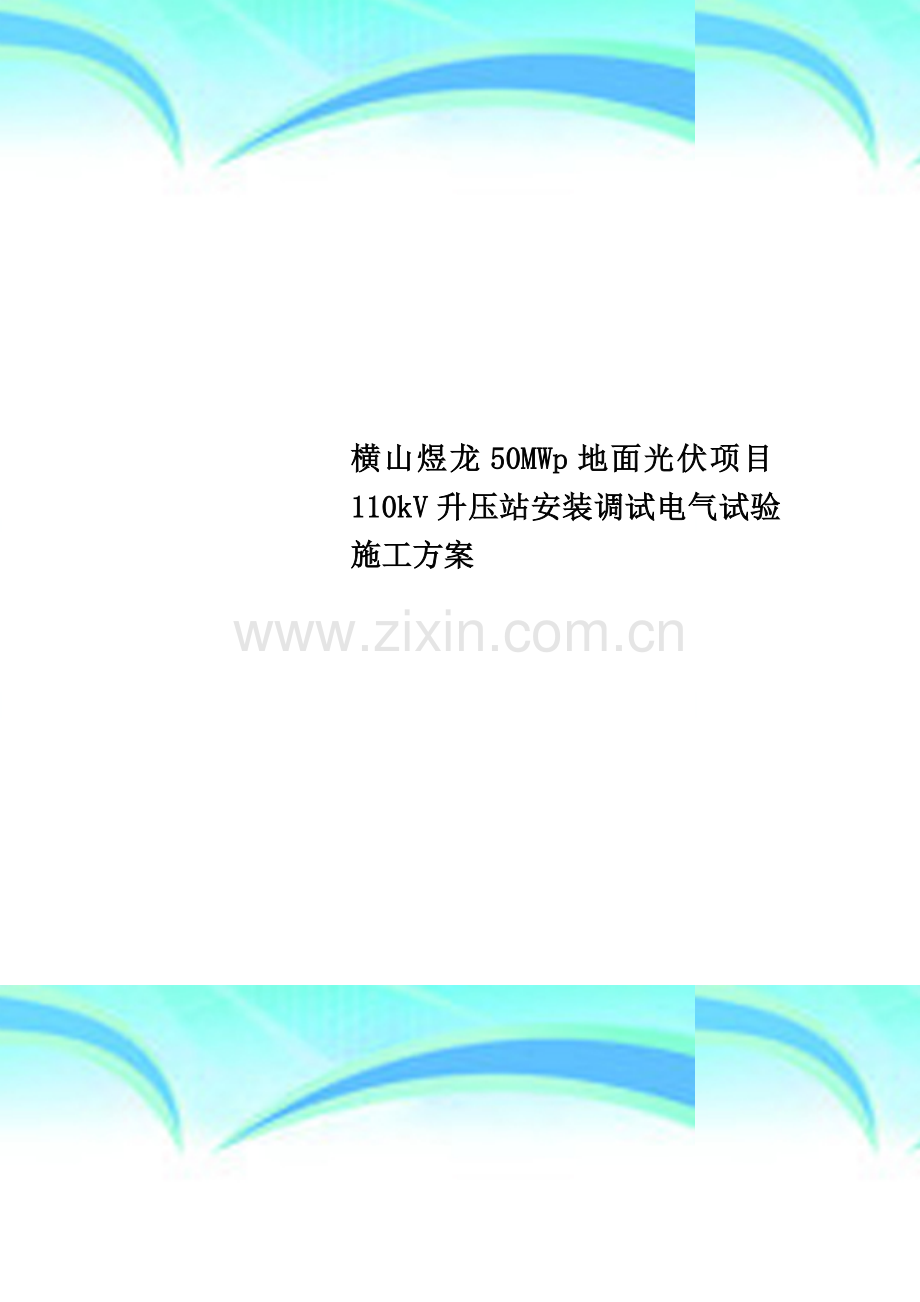

横山煜龙50MWp地面光伏项目110kV升压站安装调试电气试验施工方案

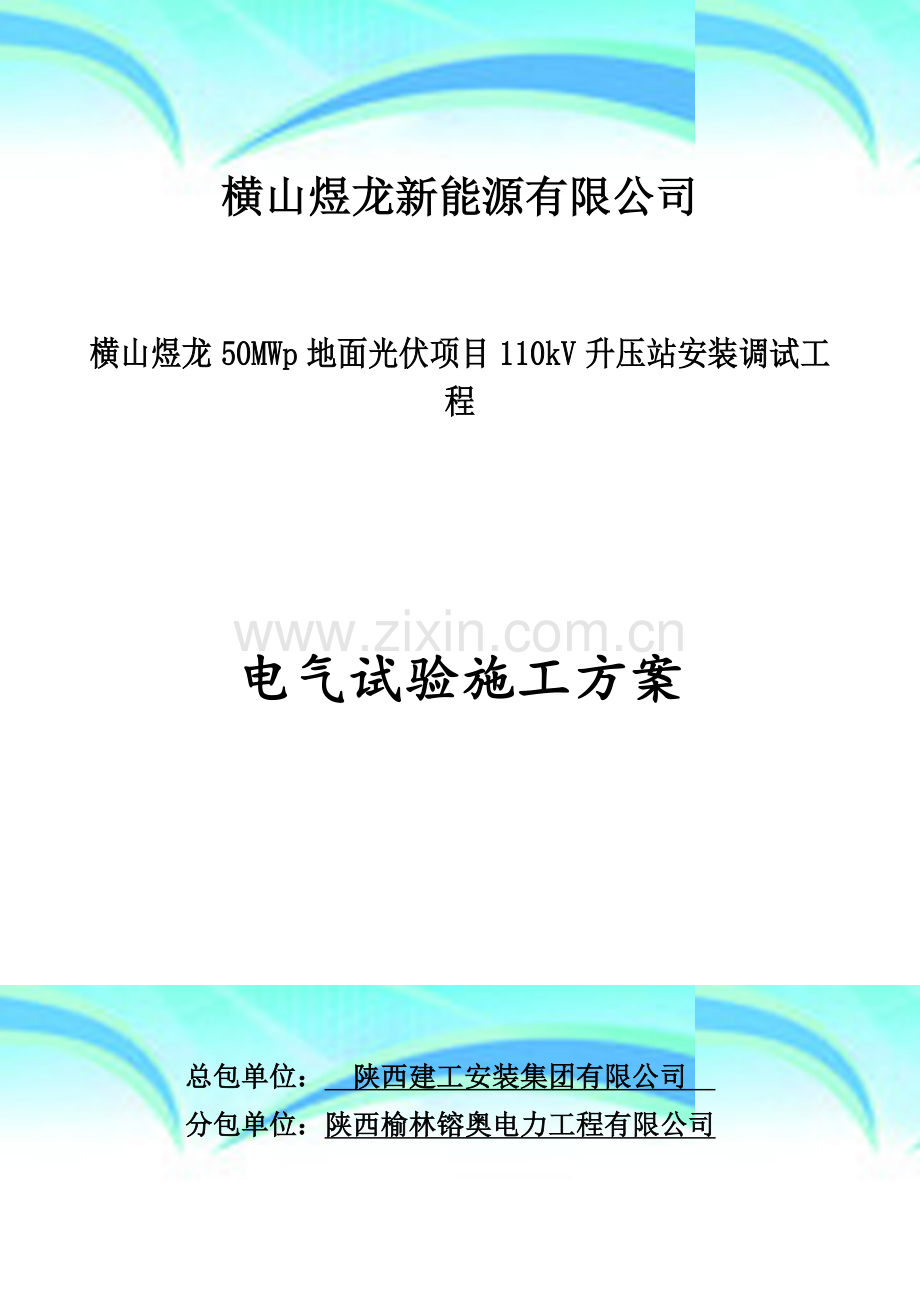

横山煜龙新能源有限公司

横山煜龙50MWp地面光伏项目110kV升压站安装调试工程

电气试验施工方案

总包单位： 陕西建工安装集团有限公司
分包单位：陕西榆林镕奥电力工程有限公司
编写时间： 2016年01月10日

技术负责人：

审 核 人：

编 制 人：

目 录
第一章 编制依据
第二章 工程概况及电气设备预防性试验清单
第三章 电气设备检修试验准备工作
第四章 工程质量的技术组织措施
第五章 检修试验安全文明施工的技术及组织措施
第六章 检修试验进度计划
第七章 总结

第一章 、编制依据

GB50150—2006《电气装置安装工程电气设备交接试验标准》
Q/TGS 1016-2007榆林市电力公司企业标准2007年《电力设备交接和预防性试验规程》
GB1984 交流高压断路器
GB/T3309 高压开关设备常温下的机械试验
GBJ50254-96《电气装置安装工程低压电器施工及验收规范》
GBJ50168-2006《电气装置安装工程电缆线路施工及验收规范》
GBJ50170-2006《电气装置安装工程旋转电机施工及验收规范》
《电力工程电气设备手册》

第二章 、工程概况

本工程项目为横山煜龙50MWp光伏项目110kV升压站电气设备安装调试工程一、二次设备的安装、调试工程；调试内容有1台SZ11-50000/110型三相双绕组铜芯油浸自冷有载调压变压器，10台35kV高压开关柜（1台备用）、1台接地变压器，1套SVG成套保护装置、110kVSF6断路器2台；隔离开关（双接地）2组；隔离开关（单接地）3组；高压带电显示装置1套；110kV SF6互感器6台；110kV电容式电压互感器（线路型）1台；110kV电容式电压互感器（母线型）3台。110kV氧化锌避雷器3只。保护控制及直流系统设备调试等。
第三章 电气设备预防性试验准备工作
㈠ 检修试验的组织机构
项目总负责人

试验负责人
试验安全负责人
清扫负责人
清扫安全负责人
试验人员

清扫人员

㈡ 检修试验的准备工作
①技术交底。
②临时电的准备（从附近临电箱引至配电室，需给低压柜提供三相四线380临时电源，给直流屏提供临时电源，直流屏给高压柜提供所需直流电源）。
③认真阅读电气设计图纸。
④认真阅读产品说明书。
⑤核对所有设备与设计图纸是否一致。
⑥认真检查所有试验设备是否齐全。
⑦对要进行检修试验的设备进行清点。
⑧试验场地的清理及临时照明的准备。
⑨现场拉好警戒线，并做好标识。
⑩试验机具的准备及保管。

第四章 工程质量的技术组织措施

在现场进行电气试验时应与甲方工作人员进行密切配合，了解具体的工作内容，合理的进行检修试验和清扫工作的工序安排。力争保质保量的完成工作。
（一） 高压试验
1、 变压器试验
1.1试验用设备
序号
仪器设备名称
型号规格
准确度等级或精度
备注
1
兆欧表
MODEL3125
1.0

2
变比组别自动测试仪
KP-5

3
绕组变形频响测试仪
XD2320

4
直流电阻测试仪
HDZB-20
0.2

5
高压试验变压器
XT

6
电力变压器有载分接开关参数综合测试仪
3168G
0.2

7
直流高压发生器
ASTⅡ

8
自动介质损耗测试仪
XD6101
±读数×（1%±0.03%）

1.2 试验方法
1.2.1测量绕组连同套管的直流电阻：
①测量应在各分接头的所有位置上进行。
②绕组直流电阻采用直流电阻测试仪或双臂电桥进行测量。测试中，仪器先对试品充电，读取试品稳定的直流电阻值。
③测量结果应符合以下规定：
a 1.6 MVA以上变压器，各相绕组电阻相互间的差别，不应大于三相平均值的2%；无中性点引出的绕组，线间差别不应大于三相平均值的1%。
b 1.6 MVA以下变压器，各相绕组电阻相互间的差别，不应大于三相平均值的4%；无中性点引出的绕组，线间差别不应大于三相平均值的2%。
c 变压器的直流电阻，与同温度下产品出厂实测值比较，相应变化不应大于2％。
④试验结果的分析判断
（1）绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化；
（2）吸收比（10~30℃范围）不低于1.3或极化指数不低于1.5；
（3）绝缘电阻在耐压后不得低于耐压前的70%；
（4）于历年数值比较一般不低于70%。
⑤测量铁芯绝缘电阻的标准：
（1）与以前测试结果相比无显著差别，一般对地绝缘电阻不小于50MΩ；
（2）运行中铁芯接地电流一般不大于0.1A；
（3）夹件引出接地的可单独对夹件进行测量。
1.2.2变压器耐压试验
通常试验时采用是成套设备（包括控制及调压设备），现场常对控制回路加以简化，试验回路中的熔断器、电磁开关和过流继电器，都是为保证在试验回路发生短路和被试品击穿时，能迅速可靠地切断试验电源；电压互感器是用来测量被试品上的电压；毫安表和电压表用以测量及监视试验过程中的电流和电压。 进行交流耐压的被试品，一般为容性负荷，当被试品的电容量较大时，电容电流在试验变压器的漏抗上就会产生较大的压降。由于被试品上的电压与试验变压器漏抗上的电压相位相反，有可能因电容电压升高而使被试品上的电压比试验变压器的输出电压还高，因此要求在被试品上直接测量电压。
2、互感器试验
2.1 试验用设备
序号
仪器设备名称
型号规格
准确度等级或精度
备注
1
兆欧表
MODEL3125
1.0

2
高压试验变压器
XT

3
全自动互感器测试仪
HGQL-H
最小0.02

4
直流电阻测试仪
HDBZ
0.2%

2.2 试验方法
①测量电流互感器的励磁特性曲线：
试验前将电流互感器二次绕组引线和接地线全部拆除。试验时，一次侧开路，从二次侧施加电压，选取电流点读取相应电压。通入的电流和电压以不超过制造厂技术条件的规定为准。当电压稍微增大一点而电流增大时，说明铁芯已接近饱和，应极其缓慢的升压或停止试验。试验后，根据测量数据绘制励磁曲线。

CTX
QK
T
vV
A
V

励磁试验接线图
QK-开关 T-调压器 A-电流表 V-电压表 CTX-被测电流互感器
②检查互感器变比：
在一次侧加入额定电流，在二次侧读取测量值。测量值计算结果应与铭牌相符。
3、SF6断路器试验
3.1 试验用设备
序号
仪器设备名称
型号规格
准确度等级或精度
备注
1
兆欧表
MODEL3125
1.0

2
直流可调压电源
250V，10A
纹波系数不大于3%

3
断路器特性测试仪

时间精度不大于0.1ms

4
直流电阻测试仪
HDBZ
0.2%

5
温度计

0.1℃

6
介质损耗测试仪

7
试验变压器
XT

8
电流表

9
电压表

3.2 试验方法
① 辅助和控制回路绝缘电阻及交流耐压
可使用兆欧表测量SF6断路器辅助和控制回路绝缘电阻。辅助和控制回路绝缘电阻应不小于1MΩ；交流耐压试验前后绝缘电阻值不应降低。
②导电回路电阻
将SF6断路器合闸，将到点回路测试仪试验线接至断路器一次线端上，注意电压线在内测，电流线在外侧。读取测量数据，应与出厂数据相符。
③合、分闸时间及同期性以及合闸电阻预投入时间
将断路器特性测试仪的合、分闸控制线分别接入断路器二次控制线中，用试验接线将断路器一次各断口的引线接入测试仪的时间通道，如试验接线图所示。
将可调直流电源调至额定操作电压，通过控制断路器特性测试仪在额定操作电压及额定机构压力下对SF6断路器进行分、合操作，即得出各相分、合时间。三相合闸时间中的最大值与最小值之差即为合闸不同期；三相分闸时间中的最大值与最小值之差即为分闸不同期。
如果SF6断路器每相有多个断口，则应同时测量各个断口的分、合闸时间，并得出同相各断口的不同期。
如果断路器带有合闸电阻，则应测试合闸电阻的预先投入时间。
试验测量结果应满足断路器出厂技术要求。
除出厂要求外，断路器的分、合闸同期性还应满足以下要求：
A、 相间合闸不同期不大于5ms；
B、 相间分闸不同期不大于3ms；
C、 同相各断口合闸不同期不大于3ms；
D、 同相各断口分闸不同期不大于断路器控制箱
合
分
——
可调直流电源
+
_
合
+
时间通道
分
断路器特性测试仪
A相
B相
C相

合分闸时间及同期性试验接线示意图
4、避雷器试验
4.1 试验用设备
序号
仪器设备名称
型号规格
准确度等级或精度
备注
1
兆欧表
MODEL3125
1.0

4.2 试验方法
4.2.1 测量绝缘电阻
测量前对被测避雷器充分放电，用2500V及以上兆欧表进行测量，持续时间为1min，记录试验数据，所测数据应与出厂相关技术要求相符。
5、电缆交流耐压试验
5.1试验时使用的仪器（测量仪器）
串联谐振试验设备一套（包括操作箱、励磁变、谐振电抗器、分压器、负载补偿电容等）
5.2 试验步骤
① 将被试电缆与其他电气设备解开并充分放电。
② 布置试验设备，检查设备的完好性，连接电缆无破损、断路和短路。连接线路前应有明显的电源断开点。
③ 按照试验接线图连接各部件，各接地点应一点接地。
④检查“电源”开关处于断开位置，“电压调节”电位器逆时针旋转到底（零位），接通电源线。
⑤ 检查“过压整定”拨码开关，拨动拨盘，使显示的整定值为试验电压的1.05～1.1倍。
⑥ 接通“电源”开关，显示设置界面，进行有关参数设置。
⑦ 升压及试验结果保存与查询。
⑧ 更换试验相，重复步骤A～G。
⑨ 关机，断开电源。
5.3 注意事项
①被试电缆两端应完全脱空，试验过程中，两端应派专人看守。
② 试验前应根据电缆长度、电压等级等确定励磁变低压侧接线方式，以使励磁变高压能输出满足试验条件的电压。
③ 在施加试验电压前应设定好过电压整定值。
④试验设备（谐振电抗器、分压器、励磁变压器等）应尽量靠近被试电缆头，减少试验接地线的长度，及减少接地线的电感量。
（二） 继保试验
1.1 试验用仪器设备：
序号
仪器设备名称
型号规格
准确度等级或精度
备注
1
兆欧表
MODEL3125
1.0

2
直流电阻测试仪
HDZB-20
0.2

3
回路电阻测试仪
HLDZ-II

4
全自动互感器测试仪
HGQL—H
最小0.02

5
继电保护测试仪
PW4661

6
智能三相电力参数测试仪
SY3000B(C)

7
大电流发生器
HDDL-2000

1.2 试验方法
1.2.1、绝缘电阻的测量
① 小母线在断开所有其他并联支路，采用1000V兆欧表，检查导电回路对地绝缘，不应小于10MΩ。
② 二次回路的每一支路、电源回路等，均应不小于1MΩ，在比较潮湿的地方，可不小于0.5 MΩ。
③ 试验电压为1000V，当回路绝缘电阻值在10MΩ以上时，可采用2500V兆欧表代替，试验持续时间为1min，或符合产品技术规定。
④ 回路中有电子器件设备的，试验时应将插件拔出或将其两端短接。
⑤ 48V及以下电压等级回路可不做交流耐压试验。
2、直流电阻的测量
①利用互感器现场测试仪，将试验线插入CT及控制等二次回路的接线端子，对CT等二次回路的直流电阻进行测量。
②测量时应注意CT二次回路有连片或封板的需在试验前把封板打开。
3、差动及后备保护CT变比、极性的测量
① 保护CT变比测量方法为应在一次绕组加入额定电流，记录所测二次绕组的电流值，一二次绕组电流比应与CT变比相近或相同。
②差动CT极性测量应以母线侧为基准，测试引出线极性，测量结果应与CT出厂试验报告中技术参数相符。
4、定值核对、装置刻度检查
① 试验人员应对继电保护装置中相关保护功能的定值按照定值单中的计算定值进行整定，并由另一试验人员或试验负责人进行检查。
② 将保护装置中整定值进行核对后，利用继电保护测试仪对保护装置CT二次回路通入定值电流，例如整定值为1.5In, In=5A,仪器中所通入二次电流应为7.5A，检查保护装置中显示值，与CT变比是否对应。In应根据CT二次接线图接线方式确定，In为5A或1A两种接线方式。
③ 通刻度时，应先从仪器输入1A至保护CT二次回路接线端子，检查保护装置中电流值，电流值应与CT变比对应。如CT变比为800/5，从仪器中输入1A，保护装置中应显示为160A，检查刻度时，试验仪器中输入的值应尽可能小，以便发现接线错误时进行更改。
5、线路保护传动（含母联保护）
①试验人员应对继电保护装置中相关保护功能的定值按照定值单中的整定值进行仔细核对，并检查定值单中是否引入瞬时投入保护。
②将保护装置中整定值进行核对后，查找相关图纸的二次原理图，找到CT回路中用于引入保护装置的过流、速断、零序或过负荷保护的电流端子号（原理图中电流引入保护继电器的电流端子，保护继电器电流回路上口），利用继电保护测试仪对保护装置CT二次回路通入定值中整定的动作电流，例如整定值为1.5In, In=5A,仪器中所通入二次电流应为7.5A。
③在进行上述工作的同时，为进行动作延时时间的测量，应将相应保护跳闸接点引入继电保护测试仪开入点，在利用博电仪器进行过流、速断、零序等保护的传动时，应注意在加入电流（电流值应先小于动作值）的同时，必须按下输出保持按钮，待增加电流至动作电流，抬起输出保持按钮，即可测出动作延时时间。
④当保护中引入瞬时投入保护时，在检测继电保护装置该项保护功能时，应注意首先按下输出保持按钮，直接输入动作电流值，在合闸瞬间，迅速抬起输出保持按钮，过流保护才能动作，两者必须同时进行，否则将无法做出保护报警和动作。
6、变压器差动保护传动
①对 变压器馈线柜或变压器保护屏中差动CT二次回路进行检查，检查接线有无松动情况。
② 对差动CT进行变比、极性和直阻测量，测量方法同上。
7、 变压器后备保护传动
每台主变压器除差动保护外均设有后备保护，包括复合电压闭锁过电流保护、速断保护、过负荷保护。
复合电压闭锁过电流及其他电流保护的传动 查找二次原理图，找到开关柜变压器柜或变压器保护屏中用于过流等保护功能的保护CT二次回路的接线端子，利用短接线将柜内复合电压保护的接点短接，由继电保护测试仪利用电流线引出三相电流至柜内用于过流等保护功能的保护CT二次回路的接线端子，同时将微机保护继电器过流保护跳闸接点引入继电保护测试仪中的开入量，以便进行时间测量。利用继电保护测试仪向继电器输入电流至动作电流，保护继电器应能正常发出动作信号，合入断路器后，过流、速断保护应可延时或瞬时跳开断路器，过负荷保护可延时发出报警信号。
8、 变压器非电量保护传动
变压器非电量保护传动时，应从变压器本体端子箱找出如变压器轻瓦斯、重瓦斯、油温、调压重瓦斯、压力释放等进入继电保护装置的变压器本体保护跳闸接点，或直接抬起压力释放阀，变压器馈线柜及低压侧（6kV或10kV）是否能正常跳闸，以检测变压器本体保护功能是否正常。
9、主变低压侧（6kV或10kV）差动及相关保护传动
① 主变低压侧差动保护仅从低压开关柜差动保护CT输入单相（或三相）电流，高压侧不输入电流，逐渐增大输入电流值直至差动启动，动作电流值应满足整定值要求。
②主变低压侧差动保护仅从低压开关柜差动保护CT输入单相（或三相）电流，高压侧不输入电流，直接输入电流，使其值等于差动速断电流值，动作电流值应满足整定值要求。
③低压侧进线柜的过流、速断、零序过流保护等常规保护传动方法与变压器差动保护传动方法相同，但在传动过流保护前，部分变电站应短接负荷侧复合电压保护接点，以满足其动作条件。
10、 主变高压侧差动保护传动（一次侧大电流传动）
1.4.10.1 利用大电流发生器向高压35kV侧差动保护CT一次侧单相铜排或外引接线端子输入1A电流，并逐渐增大，核对变压器保护屏或变压器馈线柜差动保护继电器，根据CT变比核对差动保护装置显示电流值，显示值应与CT一次侧输入值相对应，但应根据现场情况，考虑CT接线方式和平衡电流问题，可能会出现从CT A相一次侧输入1A，差动保护装置显示的电流为A相 0.63A，B相 0.42A，这将取决于差动继电保护装置的型号、平衡电流、差动电流、制动电流的计算方法。
1.4.10.2 当检测差动保护装置中所示电流与输入电流有所差别时，首先应检查所测差动继电保护装置平衡电流和差动电流的计算方法以及差动保护CT的接线方式（将影响平衡系数），根据计算方法计算应输入的电流值。然后自CT一次侧输入电流值至差动保护动作，记录动作时输入电流值，并与装置中所示电流进行比较，应与CT变比相对应。
11、备自投保护功能调试
①母联自投保护查看母联自投保护的逻辑图，核对母联自投保护所需满足条件、闭锁条件及其逻辑关系，根据图纸，将继电保护测试仪引出三相交流电压至备自投保护屏的高压侧二次电压回路，合入I段进线、II段进线，将母联开关置于断开位置，检查母联自投保护装置是否正常，母联自投功能投退压板是否投入，检查其闭锁条件是否退出，当检查全部条件满足时，利用继电保护测试仪同时输入三相交流电压至两段PT电压二次回路，备自投装置将进行充电，充电完成后停下其中1路电压，此时应实现备自投装置经延时（5-9s）后，失电侧进线跳开，再经延时（0.5s）后合入母联开关，母联自投动作完成。若需考虑电流条件，应在备自投保护屏二次电流回路加入三相电流，以满足其动作条件。
② 母联自投充电条件一般为：a .母联自投压板投入；b. 母联闭锁信号断开；c .1#进线有压；d. 2#进线有压；e.1#进线开关合位；f. 2#进线开关合位；g. 母联开关分位。
③母联自投保护动作所需判别条件： a .1#进线无压；b. 1#进线无流；c .2#进线有压；d. 母联自投充电完成。
④ 线路互投保护充电所需判别条件：a. 备自投压板投入；b. 备自投闭锁信号断开；c. 1#进线有压；d. 2#进线有压；e. 1#进线开关合位；f. 2#进线开关分位；g. 母联开关合位。
⑤ 线路互投保护动作所需判别条件：a. 1#进线无压；b. 1#进线无流；c. 2#进线有压；d. 备自投充电完成。
⑥线路互投保护动作闭锁所需条件：a. 复合电压（低电压和负序电压）过流保护动作闭锁；b. 过负荷保护动作闭锁；c. PT断线闭锁；d. 手动及遥控分闸闭锁；e. 延时时间内1#进线来电闭锁。
第五章 检修试验安全文明施工的技术及组织措施
电气试验必须坚持实事求是的科学态度，要严肃认真，既还应放过隐患，更不应将隐患扩大化。
（1）技术措施：
1）准备工作：应根据被调设备的种类和特点，作好周密的准备工作。准备一般包括：①拟订试验程序；②准备试验设备、仪器及仪表、电源控制箱；③准备绝缘接地棒、接地线、小线、工具等等。
2）布置试验场地。试验场地布置应合理、整齐，试验器具应靠近试品，所有带电部分应互相隔开，面向试验人员并处于视线之内。操作者的活动范围及与带电部分的最小允许距离应符合表规定。调压、测量装置及电源控制箱应靠近放置，并由1人操作和读数。
电压等级（KV）        6-10        25-35        60-110        220
不设防护栏时（m）      0.7        1.0        1.5        3.0
设防护栏时（m）        0.35        0.6        1.0        2.0
3)按试验规程进行操作。试验接线应清晰明了、正确无误，操作顺序应有条不紊。在操作中除有特殊要求，均不得突然加压或失压，当发生异常现象时，应立即停电升压，并应立即进行降压、断电、放电、接地、而后再检查分析。
4）做好试验的善后工作。善后工作包括清理现场，以防在试品上遗忘物件，妥善保管试验器具，以利再次使用。
5）整理试验记录。对试验项目、测量数据、试品名称及编号、仪器仪表编号、气象条件及试验时间等应进行详细的记录，作为分析和判断设备状态的依据，然后整理成试验报告，以便抄报和存档。
（2）试验安全措施。
做检修试验的试品多数装设在施工现场，由于试品的对外引线、接地装置易触及附近的带电运行设备，有些要施加高电压，这样就必须具备完善的安全措施才能开展工作。
1）现场工作必须执行工作票制度、工作许可制度、工作监护制度、工作间断和转移及终结制度,在进行停电工作时要进行停电、验电、悬挂接地线，悬挂标示牌和装设围栏等技术措施，这些安全步骤进行完毕后方可进行变电站检修及试验工作。
2）在检修试验现场应装设设遮栏或围栏，悬挂“止步，高压危险！等标示牌，并派专人看守。试品两端不在同一地点时，另一端还应派人看守。
3）高压试验工作不得少于两人，试验负责人应由有经验的人员担任。开始试验前，负责人应对全体试验人员详细布置试验中的安全事项。
4）因试验需要的金属外壳应可靠接地，高压引线应尽量缩短，恢复连接后应进行检查。
5）试验器具的金属外壳应可靠接地，高压引线应尽量缩短，必要时用绝缘物支持牢固。为了在试验时确保高压电压回路的任何部分不对接地体放电，高压回路与接地体（如墙壁、金属围栏、接地线等）距离必须留有足够的裕度。
6）试验装置的电源开关，应使用具有明显断点的双极闸刀，并保证有两个串联断开点和可靠的过载保护设施。
7）加压前必须认真检查接线、表计量程，确信调压器在零位及仪表的开始状态均正确无误，并通知有关人员离开被调试设备，在取得试验负责人许可后，在取得试验负责人许可后，方可加压，加压过程中应有人监护。
试验人员在加压过程中，应精力集中，不得与他人闲谈，随时警惕异常情况发生。操作人员应站在绝缘垫上。
8）变更接线或试验结束时，应首先降下电压，断开电源、放电，并将升压装置的高压部分短路接地。
9）未装接地线的大电容试品，应首先放电再进行试验。进行高压直流试验时，每告一段落或试验结束后，应将试品对地放电数次并短路接地后方可接触。
10）检修试验结束时，试验人员应拆除自装的接地短路线，并对试品进行检查和清理现场。
（3）检修工作安全措施。
1）现场工作必须执行工作票制度、工作许可制度、工作监护制度、工作间断和转移及终结制度,在进行停电工作时要进行停电、验电、悬挂接地线，悬挂标示牌和装设围栏等技术措施，这些安全步骤进行完毕后方可进行变电站检修工作。
2）现场的检修应在甲方工作人员的监护及我方安全员的监护管理下进行，工作重要穿戴好安全用具方可进行工作
3）检修时要确定好工作对象，不在检修范围内的设备严禁私自乱动，以防触电。
4）检修完毕后应将现场进行打扫和恢复。

第六章 检修试验进度计划
本工程的施工进度根据甲方工作需要，按照甲方的要求进行，在不影响甲方工作的情况下实施，按照甲方的指示，严格进行检修试验，在规定的进度时间内出色的完成甲方对进度的要求，具体的实际进度要求按照甲方在现场的操作指挥进行。我方将积极配合。争取在规定的时间内完成进度要求。

第七章 总结

以上为我公司关于横山煜龙50MWp地面光伏项目110kV升压站安装调试工程电气试验的相关方案，我公司将以此方案规范施工。同时，在实际施工中我部将根据现场实际情况对此方案做适当的补充及调整，力求以最好的工程质量完成本部施工任务。

陕西榆林镕奥电力工程有限公司
2016年01月10日
