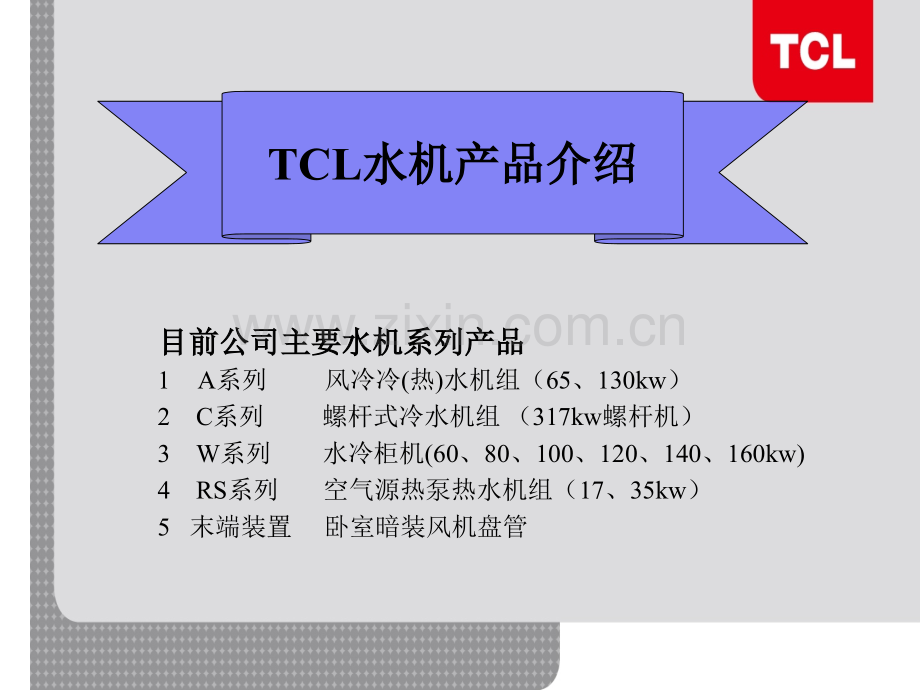

TCL水机产品介绍水机产品介绍目前公司主要水机系列产品目前公司主要水机系列产品 1 A系列 风冷冷(热)水机组（65、130kw）2 C系列 螺杆式冷水机组（317kw螺杆机）3 W系列 水冷柜机(60、80、100、120、140、160kw)4 RS系列 空气源热泵热水机组（17、35kw）5 末端装置 卧室暗装风机盘管 空调系统循环四大件空调系统循环四大件 制冷（热泵）循环大气环境冷冻水系统冷却水系统室内空气净化系统直接换热直接换热间接换热间接换热热交换热交换蒸发器冷凝器节流元件压缩机为何叫水机为何叫水机空调系统分类空调系统分类空调主机分类按冷凝方式分：风冷和水冷。按集中处理的载冷介质分：冷水机和冷风机。冷凝方式 集中处理的载冷介质 冷水 冷风 风冷 风冷冷水（热泵）机(A系列系列:风冷模块风冷模块RS系列：热泵热水机系列：热泵热水机)风冷冷风（热泵）机(氟机：氟机：A系列、系列、U系列、系列、M系列系列)水冷 水冷冷水（热泵）机(C系列系列:螺杆机螺杆机)水冷冷风机(W系列系列:水冷柜机水冷柜机)总共有四种组合：【A】风冷冷热水机组 目录：1 产品简介2 产品特点3 部件介绍4 对比分析1.1 命名规则LS F M 65/R D C B 款式代号：用大写英文字母表示。A第一种款式(省略)；B第二种款式；C第三种款式；出风方式：C侧出风；X斜出风；顶出风省略 电 源：DAC220V/50H z；AC380V/50Hz省略 热量回收：R热回收型；标准型省略 名义制冷量：65KW 结构型式：M模块式；整体式省略 冷却方式：F风冷单冷型；RF风冷热泵型 产品类型：LS冷水机组 我们已开发的产品为LSRFM65、LSRFM65/R、LSRFM130。工厂设计序号及其它特殊功能代号 1 产品介绍产品介绍 1.2 产品外形LSRFM65（/R）LSRFM130LSRFM130 1.3 产品主要参数表 型号LSRFM65LSRFM65/RLSRFM130制冷量kw65130制热量kw70140热回收量kw无35无压缩机数量44风机型式轴流风机个数24蒸发器壳管式冷凝器型式铝翅片/铜管蒸发器外形尺寸宽度mm20622462深度mm10301960高度mm19401940备注65热回收出水默认温度55；室外环境温度：351.3 制冷系统图制冷系统图1.4、机组基本原理 对风冷冷热水空调机组，蒸发器不是直接与空气进行热交换，蒸发器首先是与由水泵驱动的冷冻水进行热交换，即氟利昂在蒸发器中蒸发吸收冷冻水中的热量，使冷冻水流出蒸发器的温度为7，水泵驱动冷冻水循环流过房间内的风机盘管，通过风机盘管内的换热器与房间内的空气进行热交换达到制冷的目的。风冷冷热水空调机组属于风冷冷水机，它必须与风机盘管、风柜和新风机组等末端连接组成空调系统才可发挥作用。LSRFM65/R在原LSRFM65产品中增加一套热回收装置，压机排气先经过热回收热换热器，流向四通阀换向阀，然后进入冷凝器，热回收装置的循环水通过吸收系统部分冷凝热，制取生活热水。（注：冬季最好不要使用热回收，不然会影响机组正常制热效果）1.5 热回收产品（LSRFM65/R）简介 热回收换热器装置由四个筒形壳管式换热器并联，冷媒侧四进四出，各自独立循环；水侧四进四出口分别汇合为一个公共的进出水管（见下图）。1.6 热回收装置简介 风冷冷热水机组以空气为冷热源，以水为供冷热介质，为中央空调系统提供冷热水，设备利用率高，一机冬夏两用，省却了一般空调系统常用的冷却塔、冷却水泵、锅炉等设备，而且不需要机房，方便、经济而实用，对节水、节能和环保均有积极意义。根据安装负荷的需要可以单机使用，也可由2-8个单元组合成为一个大型的机组，并可以根据需要自动选定运行模块数，使机组具有更多的容量级别和更大的灵活性。本产品可以与风机盘管、风柜等末端设备组成集中式、半集中式的中央空调系统，广泛应用于宾馆、写字楼、公寓以及商业建筑等。机组安装方便，可置于屋顶，不占建筑面积，模块化的组合使一个大型的制冷机组不必大型搬运设备和专门的通道，就可以很容易地进入安装现场。各自独立的模块单元使机组可以在保持运行的情况下，对发生故障的单元进行维修保养，满足可靠性的最高要求。2 产品特点产品特点概述 四台高效涡旋式压缩机并联运行，主机根据回水温度来控四台高效涡旋式压缩机并联运行，主机根据回水温度来控制压缩机的开启，达到最大限度的节能。热力膨胀阀实现自动制压缩机的开启，达到最大限度的节能。热力膨胀阀实现自动能量调节，温控更精确。能量调节，温控更精确。风侧换热器采用风侧换热器采用V V型换热器对称式设计，加上最先进的梯形型换热器对称式设计，加上最先进的梯形内螺纹铜管和亲水铝箔设计，使整体换热效果提高内螺纹铜管和亲水铝箔设计，使整体换热效果提高3030，整个，整个外机风道重新优化外机风道重新优化,风场分布更均匀，从而使整机换热效率、风场分布更均匀，从而使整机换热效率、能效比得到进一步提升。能效比得到进一步提升。2.1 特点一：全优设计，高效节能 机组面板采用聚酯喷涂工艺，表面光洁有质感且有良好的机组面板采用聚酯喷涂工艺，表面光洁有质感且有良好的防腐蚀性能防腐蚀性能。水侧换热器采用干式壳管式换热器：结构紧凑水侧换热器采用干式壳管式换热器：结构紧凑,热效率高热效率高,可可拆卸清洗拆卸清洗,管壁结垢堵塞的可能性小管壁结垢堵塞的可能性小。3D3D立体涡轮风机，低转速；大扭矩风叶，符合空气动力学立体涡轮风机，低转速；大扭矩风叶，符合空气动力学原理；高性能、低噪音、更高的风机效率。电机：全封闭风冷原理；高性能、低噪音、更高的风机效率。电机：全封闭风冷鼠笼式三相电机，带内置过热保护模块化系统设计，性能稳鼠笼式三相电机，带内置过热保护模块化系统设计，性能稳定定 ，整个外机风道优化设计，整个外机风道优化设计,风场分布更均匀，从而使整机换风场分布更均匀，从而使整机换热效率、能效比得到进一步提升，产品运行噪音低。热效率、能效比得到进一步提升，产品运行噪音低。机组采用热力膨胀阀，线性冷媒流量调节，调节范围大、机组采用热力膨胀阀，线性冷媒流量调节，调节范围大、精度高，系统根据室内、外负荷的变化，膨胀阀可作出快速的精度高，系统根据室内、外负荷的变化，膨胀阀可作出快速的线性调节响应，从而使得系统的输出更加平稳，室内温度场更线性调节响应，从而使得系统的输出更加平稳，室内温度场更加均匀，增强人体舒适感。加均匀，增强人体舒适感。拥有制冷、制热、自动运行，水泵运转，实时时钟，定时开拥有制冷、制热、自动运行，水泵运转，实时时钟，定时开关机，自动防冻，自动除霜等强大功能，满足用户的多样需求。关机，自动防冻，自动除霜等强大功能，满足用户的多样需求。自诊断技术，自动判定机组的运行状态，当机组在运行中出现自诊断技术，自动判定机组的运行状态，当机组在运行中出现故障时，液晶屏自动显示，便于迅速排除故障。故障时，液晶屏自动显示，便于迅速排除故障。机组主板显示功齐全：待机显示室外机地址，正常运行时显示机组主板显示功齐全：待机显示室外机地址，正常运行时显示室外运转能力，化霜状态显示，故障保护显示，点检内容显示。室外运转能力，化霜状态显示，故障保护显示，点检内容显示。2.2 特点二：智能化控制，操作简便、安全 模块化的系统设计，使每一个制冷系统各自独立，互模块化的系统设计，使每一个制冷系统各自独立，互为备用，任何一个制冷环路发生异常情况都不会影响其它为备用，任何一个制冷环路发生异常情况都不会影响其它环路正常运行。环路正常运行。多个模块自由组合，各单元机组的结构形式、性能可完多个模块自由组合，各单元机组的结构形式、性能可完全相同，也可以不同。通过组合相同或不相同的单元模块，全相同，也可以不同。通过组合相同或不相同的单元模块，机组形成不同制冷能力范围的系列产品。机组形成不同制冷能力范围的系列产品。2.3 特点三：模块化系统设计，性能稳定 广广泛泛应应用用于于新新建建和和改改建建的的大大小小工工业业与与民民用用建建筑筑空空调调工工程程，如如宾宾馆馆，公公寓寓，酒酒店店，餐餐厅厅，办办公公大大楼楼，购购物物商商场场，影影院院，体体育育馆馆及及厂厂房房、医医院院等等。对对噪噪音音和和周周围围环环境境有有较较高高要要求求、不不便便安安装装冷冷却却塔塔的的工工程程，模模块块式式风风冷冷冷冷（热热）水水机机组组是是理理想想的的选择。选择。2.4 特点四：适用多种工程安装 运转电压范围宽运转电压范围宽 q机组标准供电电源为机组标准供电电源为380V 3N 50Hz380V 3N 50Hz，最低允许电压为，最低允许电压为342V342V，最高允许电压为最高允许电压为418V418V。机组工作环境温度范围大机组工作环境温度范围大 p制冷运行：制冷运行：17 17 4343p制热运行：制热运行：-10-10 20202.5 特点五：机组运转范围广2.6 特点六：机组保护功能全q传感器开路或短路保护功能q缺相、相序保护功能q风机过载保护q排气温度保护功能q高、低压压力保护q压缩机过载保护（电流保护）q压缩机停机3分钟延时保护q低水温度保护q待机防冻保护q水流不足保护功能（水流开关保护）q水泵电流异常保护q风机过载保护3、主要部件介绍、主要部件介绍3.压缩机 压机采用为世界名牌涡旋压缩机，涡旋压机为全封闭式，结构简单紧凑，工作性能高，密封性好。具有性能稳定、运转平稳、振动小、噪音低等优点。65模块采用4台6PH日立涡旋压机并联；130模块采用4台12PH三洋涡旋压机并联。产品型号数量(台)LSRFM65日立 603DH-90C24LSRFM130 三洋C-SC903H8H4 换热器采用铜管套铝箔翅片经机械胀管而成。铜管采用先进的高效梯形内螺纹铜管，大大提高了换热效率；铝箔采用亲水铝箔，机组制热时冷凝水易流下且有利于机组化霜。3.2、空气侧换热器（冷凝器）换热器采用先进的V型对称式设计，风场分布更均匀，提高整机换热效率、能效比。冷凝风冷凝风扇扇风冷冷凝风冷冷凝盘管盘管3.3 水侧换热器（干式壳管式蒸发器）65产品采用单个壳管，130产品采用两个壳管并联，水侧汇成一个进出口，单壳管冷媒侧两进两出，易于分流调试。壳管式换热器具有结构紧凑、换热效率高；制冷剂充注量少、利于回油；壳体可拆卸清洗，管壁结垢堵塞的可能性很小等优点。冷剂分隔板端盖管板铜管和镀锌钢板折流板壳体冷媒进端盖冷冻水进口(12C)冷冻水出口(7C)冷媒处3.4 节流部件（热力膨胀阀）热力膨胀阀具有调节范围大、精度高，响应快等优点是，是水机产品中常用的节流部件。现在我们风冷模块水机中使用的膨胀阀全部为丹佛斯热力膨胀阀。外平衡接管阀体感温包调节杆3.、其它主要部件四通换向阀气液分离器高低压开关维修针阀4.1、【A】系列产品与房间空调器相比避免多台室外机对建筑物外观的破坏和安全隐患问题。根据安装负荷的需要可以单机使用，也可由若干个单元组合成为一个大型的机组，并可以根据需要自动选定运行模块数，使机组具有更多的容量级别和更大的灵活性。机组可以与风机盘管、风柜等末端设备组成集中式、半集中式的中央空调系统，而且不需要机房，方便、经济而实用。室内空气分布合理，温度均匀，舒适感好。室内机装在天花中，融入整个装潢效果。免除冷媒管悬在半空中。可任意开停，智能化控制。可送入新风，提高空气品质；可通过风管向卫生间及厨房送风。容量调节方便；噪音低。4 对比分析对比分析4.2、【A】系列产品与大型中央空调相比 风冷热泵机组结构紧凑、轻巧，便于机组的运输、安装、维护。无须专用机房，管路布置和调试简单；室内装潢和空调布置灵活。初投资少，风险低。机组的风冷特性决定了机组无须使用冷却塔，不但减少了安装成本，而且从根本上解决了冷却塔运行时产生的噪声问题。4.3、【A】系列产品与VRV系统相比（1）节能效果 (水系统)通过进出水管的水温来控制压缩机的卸载与加载及主机的启停，节能效果好。(VRV系统)根据室内机的使用台数及使用情况自动调节能量输出，达到较佳的工作状态，压缩机除承担制冷循环外，还需承担整个循环系统长距离管道的压力损失，因而利用率相对较差。（2）内机安装 (水系统)室内风机盘管，无高差与长度的限制，不存在VRV系统的回油问题，内机安装自由、受限较小。(VRV系统)室内机受高度及总管长度的限制（同系统内的室内机高度差小于15m）。（3）使用便捷 水系统可实现由风机盘管的开关，控制主机的启停，以及多主机的集中控制，以均衡各压缩机的运行时间，并可实现远程控制。VRV系统由室内机的启停实现主机的启停，并可实现远程控制。但它的能量调节方式决定其压缩机累积运行时间的不均衡。（4）冷量的沿程衰减 水系统只与管路的保温状况有关。VRV系统冷量的沿程衰减由管路的保温和长距离制冷剂管路输送引起（即室内机与室外机的距离）。（5）潜在隐患水系统不正确安装引起的漏水。VRV系统漏氟引起室内缺氧窒息和漏水（冷凝水系统）隐患。4.4、LSRFM130和LSRFM65产品对比型号LSRFM65LSRFM130说明宽20622462130冷凝器比65长度方向增加400，性能更优深10301960130深度方向比65二倍少100，尽量减少空间占用面积高19401940与65部件通用率达到最大成本单台12PH压机价格高于两台6PH压机，钣金、冷凝器尺寸又有所加大，130成本比略高于两台65产品成本4.5 LSRFM130开发意义我们目前能批量生产的风冷模块仅65一款产品，型号单一，客户可供选择空间小。其它厂家风冷模块产品型号多，品种全，形成了系列产品（有65风冷模块产品的，几乎都有130产品），完善产品阵容已迫在眉睫，不然就无法与同行进行竞争、抗衡。同能力要求的模块组合，使用130产品可使机组数量减少一半，整体结构紧凑、轻巧、节约安装空间，同时也便于机组的运输、安装、维护。在工程安装过程中，使用130进行模块组合，可简化水系统主管路设计，减少水管、弯头、水流开关等部件使用量，大大降低施工成本。讨论、交流讨论、交流
