GIS组合电器配用的机构.pptx

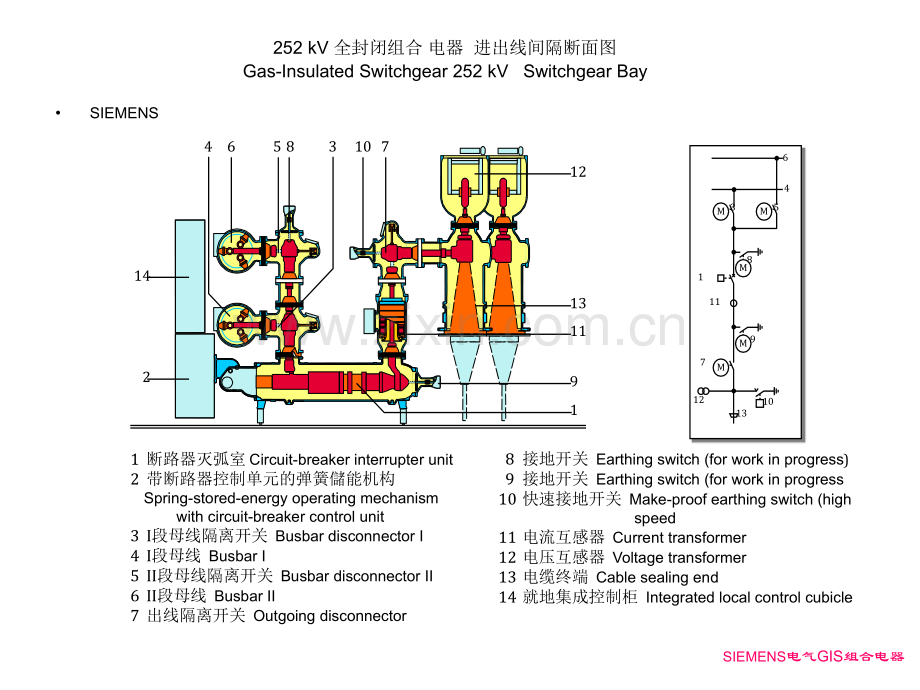

SIEMENS252 kV全封闭组合电器 弹簧储能机构252kV全封闭组合电器快速接地开关弹簧操动机构252kV全封闭组合电器工作中接地开关弹簧操动机构126kV全封闭组合电器隔离开关电动机操动机构SIEMENS电气GIS组合电器SIEMENS252kV全封闭组合电器进出线间隔断面图Gas-InsulatedSwitchgear252kVSwitchgearBay8 接地开关 Earthingswitch(forworkinprogress)9 接地开关 Earthingswitch(forworkinprogress10 快速接地开关 Make-proofearthingswitch(highspeed11 电流互感器 Currenttransformer12 电压互感器 Voltagetransformer13 电缆终端 Cablesealingend14 就地集成控制柜 Integratedlocalcontrolcubicle1 断路器灭弧室 Circuit-breakerinterrupterunit2 带断路器控制单元的弹簧儲能机构 Spring-stored-energyoperatingmechanismwithcircuit-breakercontrolunit3 I段母线隔离开关 BusbardisconnectorI4 I段母线 BusbarI5 II段母线隔离开关 BusbardisconnectorII6 II段母线 BusbarII7 出线隔离开关 Outgoingdisconnector19111314465 8310 7212643581111012139M7MMMMSIEMENS电气GIS组合电器252kV全封闭组合电器就地机构,端子箱,控制柜Gas-InsulatedSwitchgear252kVAccessabilityDrives,TerminalBoxes,ControlCubicles12354786119107接地开关操作机构Q8OperatingmechanismearthingswitchQ88隔离开关操作机构Q9OperatingmechanismdisconnectorQ99电流互感器端子箱Terminalboxcurrenttransformer10电压互感器端子箱Terminalboxvoltagetransformer11断路器CB1集成就地控制柜Integratedlocalcontrolcubicle2断路器控制单元CB-controlunit3I段母线隔离开关操作机构 OperatingmechanismbusbardisconnectorI4II段母线隔离开关操作机构 OperatingmechanismbusbardisconnectorII5接地开关操作机构Q51 OperatingmechanismearthingswitchQ516接地开关操作机构Q52 OperatingmechanismearthingswitchQ52SIEMENS电气GIS组合电器252 kV全封闭组合电器 弹簧储能机构Gas-Insulated Switchgear 252 kV Spring-Stored-Energy Mechanism断路器机构1 合闸脱扣Closingrelease2 凸轮 Camplate3 连杆Couplinglinkage4操作杆 Operatingrod5合闸弹簧连杆 Closingspringconnectingrod 6 分闸弹簧连杆Openingspringconnectingrod7 合闸弹簧Closingspring8手动储能柄Hand-woundmechanism9 储能机构Chargingmechanism10 储能轴Chargingshaft11 曲柄Rollerlever12 合闸缓冲器Closingdamper13 转轴 Operatingshaft14 分闸缓冲器Openingdamper15 分闸脱扣Openingrelease16 操作机构箱体Mechanismhousing17 分闸弹簧Openingspring分闸位置(合闸弹簧储能)“off”position(Closingspringloaded)1234567891011121314151617合 on分 offSIEMENS电气GIS组合电器弹簧操动机构高压组合电器DTC的弹簧操动机构 同样的弹簧操动机构，驱动不同结构的断路器灭弧单元同样的弹簧操动机构，驱动不同结构的断路器灭弧单元瓷柱式断路器弹操机构瓷柱式断路器弹操机构罐式断路器弹操机构罐式断路器弹操机构相间连杆相间连杆合闸线圈合闸线圈传动轴传动轴电机传动齿轮电机传动齿轮储能电机储能电机分闸线圈分闸线圈合闸弹簧合闸弹簧分闸弹簧分闸弹簧SIEMENS电气GIS组合电器断路器手动操作断路器机构注意：在操作断路器时需要一个活动部件减振用的最下SF6充气压力（3bar），在低于最小压力下操作将引起断路器的损坏。建议不使用手动对断路器进行操作。动开关工具：专用套筒扳手。操作步骤：按图上箭头所示操作扳手，直至听到储能完成声音，并且储能限位开关动作。按下合闸线圈进行合闸操作，按下分闸线圈进行分闸操作。SIEMENS电气GIS组合电器隔离开关手动操作快速接地开关弹簧操动机构手动开关工具：带摩擦离合器的手动摇把。操作步骤：取下操作封盖，连接操作把手，按指示方向进行分、合操作，直到指示正确并且操作把手离合器脱扣。位置指示器操作封盖SIEMENS电气GIS组合电器252kV全封闭组合电器快速接地开关Gas-InsulatedSwitchgear252kVHighSpeedEarthingSwitch快速接地开关用于预先绝缘隔离（例如架空线、电缆）之后，使系统元件接地和短路。它们可以快速动作（通过弹簧储能机构来完成），并且专门设计的触电系统可确保即使在与带电设备无意连接的情况下，导电通路也能可靠接地。21341 静触头 Fixedcontact2 动触头 Contactpin3 转动轴 Operatingshaft4 导体 ConductorSIEMENS电气GIS组合电器252kV全封闭组合电器工作中接地开关Gas-InsulatedSwitchgear252kVWork-in-progressEarthingSwitch工作中接地开关在初始绝缘后，可用于接地和短路母线或引出模块。在绝缘模块的情况下，工作中接地开关可以用于测量目的。21341 静触头 Fixedcontact2 动触头 Contactpin3 转动轴 Operatingshaft4 导体 ConductorSIEMENS电气GIS组合电器快速接地开关手动操作手动开关工具：带摩擦离合器的手动摇把及加长杆。操作步骤：取下操作封盖，连接操作把手，按指示方向进行分、合操作，直到指示正确并且操作把手离合器脱扣。位置指示器操作封盖SIEMENS电气GIS组合电器工作中接地开关手动操作手动开关工具：带摩擦离合器的手动摇把。操作步骤：取下操作封盖，连接操作把手，按指示方向进行分、合操作，直到指示正确并且操作把手离合器脱扣。位置指示器SIEMENS电气GIS组合电器手动操作右图，为隔离开关手动操作时需要用到的套筒和钥匙：钥匙为电气操作/手动操作转换用；套筒1和套筒2分别为隔离开关手动操作和接地开关手动操作用；隔离开关三位置电动机操动机构SIEMENS电气GIS组合电器SF6三工位隔离/接地开关 SF6绝缘的隔离绝缘的隔离/接地开关所采用的一次回路部件以及电动机构均来自于西门接地开关所采用的一次回路部件以及电动机构均来自于西门子子GIS组件，其可靠性在以往的运行的过程中得到客户的一致认可。组件，其可靠性在以往的运行的过程中得到客户的一致认可。断路器侧断路器侧套管侧套管侧三工位联锁接地开关三工位联锁接地开关附加接地开关附加接地开关三工位联锁隔离开关三工位联锁隔离开关SIEMENS电气GIS组合电器SF6三工位隔离/接地开关内部结构内部结构附加的接地开关附加的接地开关金属触头金属触头加强型接地开关触头加强型接地开关触头梅花触指梅花触指隔离开关触头和调整部件隔离开关触头和调整部件加强型接地开关触头加强型接地开关触头加强型接地开关动触头加强型接地开关动触头隔离开关动触头隔离开关动触头SIEMENS电气GIS组合电器SF6三工位隔离/接地开关运行模式运行模式隔离开关分合闸隔离开关分合闸接地开关分合闸接地开关分合闸隔离开关分闸隔离开关分闸接地开关合闸接地开关合闸接地开关分闸接地开关分闸隔离开关合闸隔离开关合闸SIEMENS电气GIS组合电器操动机构箱SF6隔离/接地开关外观操动机构箱1、SF6气体绝缘隔离气体绝缘隔离/接地开关将开关密封在金属壳体接地开关将开关密封在金属壳体内，最大程度防止以往开关暴露于空气中而造成的锈内，最大程度防止以往开关暴露于空气中而造成的锈蚀。蚀。2、透明视窗满足隔离、透明视窗满足隔离/接地断口可视要求。接地断口可视要求。3、探头拍摄辅助观察隔离、探头拍摄辅助观察隔离/接地开关分合闸。接地开关分合闸。过滤气室过滤气室防爆板外护板防爆板外护板隔离开关视窗隔离开关视窗接地开关触头接地开关触头附加接地开关附加接地开关接地开关视窗接地开关视窗 隔离隔离/接地开关指示器接地开关指示器拍摄探头拍摄探头手动操作孔手动操作孔SIEMENS电气GIS组合电器液压操作机构液压操作机构220kV西门子3AQ1EG型SF6三相液压机构断路器SIEMENS电气GIS组合电器平高电器GIS组合电器断路器结构平高电器GIS组合电器1100kV断路器，内充SF6气体作为灭弧室和绝缘介质，采用单压式变开距灭弧室结构，用于切断额定电流和故障电流，转换线路，实现对高压输电线路和电气设备的控制和保护。配用液压操动机构进行分,合闸及自动重合闸操作。断路器的传动机构主要起改变力的方向的作用，把操动机构工作缸的操作力转换给灭弧室的压气缸，使其实现分、合闸操作。平高电器GIS组合电器液压机构平高电器GIS组合电器弹簧储能液压机构分闸位置弹簧储能液压机构合闸位置平高电器GIS组合电器西电断路器配用的弹簧操动机构西电GIS组合电器西电断隔离开关及接地开关配用的电动机构机构西电GIS组合电器西电双丝杠三工位机构西电GIS组合电器余姚华宇三工位电动机构华宇电气GIS组合电器新东北电气沈阳高压快速接地弹簧机构新东北电气GIS组合电器AREVACMM和CML电动及手动隔离开关操作机构隔离开关电动操作机构的主要功能是通过垂直操作杆为隔离开关提供可靠的远程操作。同时，AREVAT&D输配电电动及手动操作机构可为隔离开关提供确实的位置信号及必要的操作闭锁功能。类型隔离开关或接地开关接地开关（第二轴）CMM电动CMML电动手动（操作杆）CML手动操作杆CMH手动蜗轮（曲柄）AREVA电气GIS组合电器免维护AREVA T&D输配电仅采用高质量的抗腐蚀材料。操作机构外壳由不锈钢制成，是确保机械强度及抗腐蚀性唯一真正的触决方案。传动装置终生润滑，因此不需任何维护及油脂润滑。主蜗轮装置用来提供操作扭距及支撑操作器重量，它通过螺栓连接于支架结构上。这样，机构箱仅作为防风雨的盖板而使用。标准配置提供排气孔、IP54密封防护等级及内置加热器可防凝霜，并确保低电压继电器及开关工作正常。易安装 可拆卸的侧板确保了现场二次接线的顺畅及快捷。电动操作机构在工厂内完成连到端子排的接线。安全 手动操作柄安装在操作机构门内。每个电动操作机构可通过将手柄插入紧急操作孔进行手动操作。手动操作与电动操作均转动相同的齿轮传动。信号装置设置在操作机构内部，确保操作机构与隔离开关位置的信号传递直接可靠。可提供转换开关或凸轮微型开关。手动或电动操纵力通过不可逆转减速齿轮传递。这种不可逆性可防止隔离开关因环境等方面因素（风、地震）或因为所承受的电动力发生位置改变。而且，它也可以消除通过手柄传递的无关反馈信号。只有电动操作机构的电磁锁受电才可使曲柄插入工作位置，而且如有需要，可与其它设备（如：断路器）一起实现手动操作闭锁。曲柄插入后，电动操作将被禁止。手动操作机构的电挂锁也需要受电才实现操作。马达电源始终要通过MCB保护开关。可靠性 高达20000次的开关操作机构疲劳实验证实了所有机械部件的可靠性。AREVA输配电的操作机构在-50至+50温度范围内完全可正常操作，这些都在埃及和苏丹的热带气候、加拿大和俄国的极度寒冷区域、印度尼西亚和委内瑞拉的热带气候及智利和加利福尼亚（美国）强地震区域等，得以证实了其稳定的性能。灵活性 各种不同的蜗轮传动比组合可获得大范围的输出力矩及操作次数。因此，AREVA 输配电的操作机构适合大多数隔离开关及接地开关，甚至包括其它制造商生产的开关。电动和手动操作机构可完全相互切换，可使原先手动机构操作的隔离开关实现电动操作。质量 AREVA隔离开关的设计、制造、试验及交货均符合最新IEC和ANSI标准，且通过ISO9001（2000）及ISO14001质量保证体系认证。每台机构在出厂前，均进行过线上例行试验。备选附件 电磁机械闭锁-电动/手动/远控选择开关-开/关按钮-电力插头-灯-钥匙联锁-信号灯-操作计数器-附加恒温调节加热器-辅助电路和/或加热保护-低电压继电器-延时继电器-24常开和24常关信号触点-终端位置的挂锁-前门挂锁-机械分离器-IP55密封防护等极。根据需要，还可提供其它附件。AREVA电气GIS组合电器DT2-550型罐式断路器的灭型罐式断路器的灭弧室装配弧室装配最高的可靠性，最高的可靠性，操作机构高稳定，操作机构高稳定，现场安装不需要调节，现场安装不需要调节，免维护，免维护，防护等级为防护等级为IP55弹簧操作机构弹簧操作机构FK型型AREVA罐式断路器产品罐式断路器产品1.额定电压额定电压:252-550kV2.最高额定电流：最高额定电流：4000A3.开断能力达开断能力达63kA4.更加节省空间更加节省空间5.高稳定性高稳定性6.弹簧操作机构，弹簧操作机构，功耗更低，可靠性更高功耗更低，可靠性更高DT型罐式断路器型罐式断路器AREVA电气GIS组合电器
