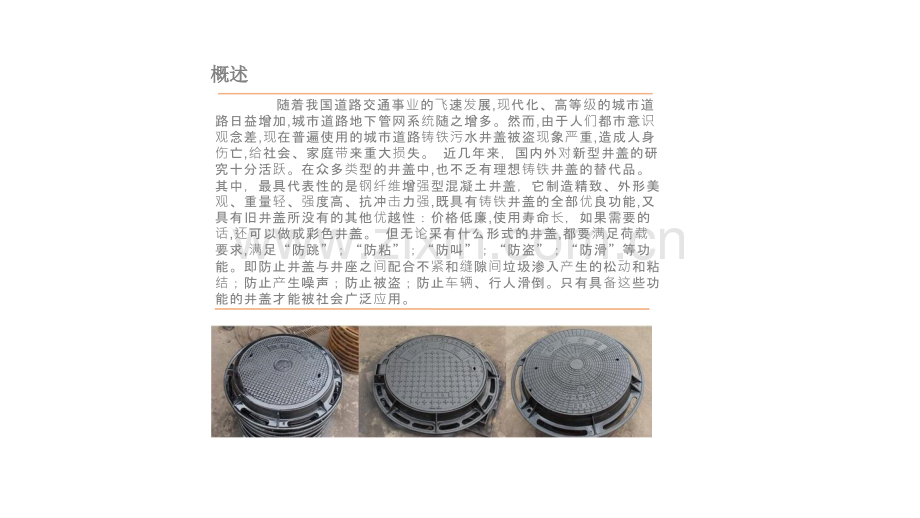

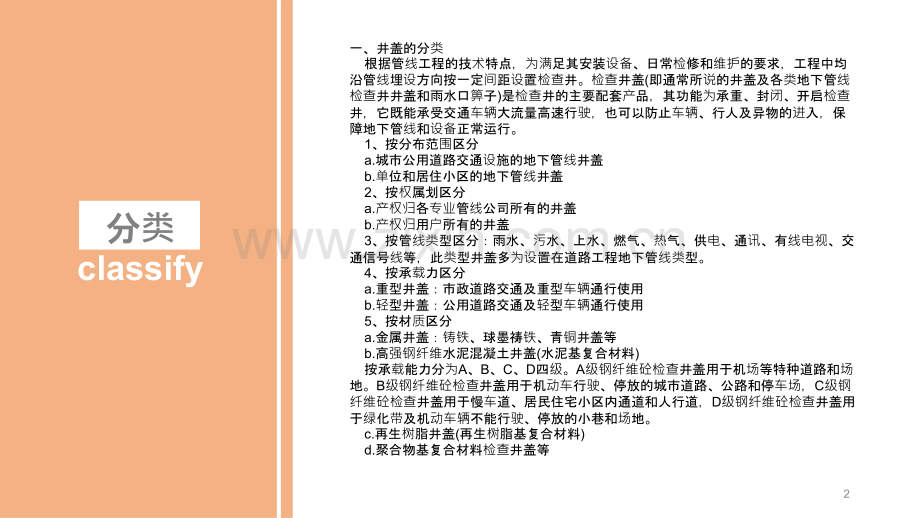

随着我国道路交通事业的飞速发展,现代化、高等级的城市道路日益增加,城市道路地下管网系统随之增多。然而,由于人们都市意识观念差,现在普遍使用的城市道路铸铁污水井盖被盗现象严重,造成人身伤亡,给社会、家庭带来重大损失。近几年来，国内外对新型井盖的研究十分活跃。在众多类型的井盖中,也不乏有理想铸铁井盖的替代品。其中，最具代表性的是钢纤维增强型混凝土井盖，它制造精致、外形美观、重量轻、强度高、抗冲击力强,既具有铸铁井盖的全部优良功能,又具有旧井盖所没有的其他优越性：价格低廉,使用寿命长，如果需要的话,还可以做成彩色井盖。但无论采有什么形式的井盖,都要满足荷载要求,满足“防跳”；“防粘”；“防叫”；“防盗”；“防滑”等功能。即防止井盖与井座之间配合不紧和缝隙间垃圾渗入产生的松动和粘结；防止产生噪声；防止被盗；防止车辆、行人滑倒。只有具备这些功能的井盖才能被社会广泛应用。概述概述2分分类classify一、井盖的分类 根据管线工程的技术特点，为满足其安装设备、日常检修和维护的要求，工程中均沿管线埋设方向按一定间距设置检查井。检查井盖(即通常所说的井盖及各类地下管线检查井井盖和雨水口箅子)是检查井的主要配套产品，其功能为承重、封闭、开启检查井，它既能承受交通车辆大流量高速行驶，也可以防止车辆、行人及异物的进入，保障地下管线和设备正常运行。1、按分布范围区分 a.城市公用道路交通设施的地下管线井盖 b.单位和居住小区的地下管线井盖 2、按权属划区分 a.产权归各专业管线公司所有的井盖 b.产权归用户所有的井盖 3、按管线类型区分：雨水、污水、上水、燃气、热气、供电、通讯、有线电视、交通信号线等，此类型井盖多为设置在道路工程地下管线类型。4、按承载力区分 a.重型井盖：市政道路交通及重型车辆通行使用 b.轻型井盖：公用道路交通及轻型车辆通行使用 5、按材质区分 a.金属井盖：铸铁、球墨祷铁、青铜井盖等 b.高强钢纤维水泥混凝土井盖(水泥基复合材料)按承载能力分为A、B、C、D四级。A级钢纤维砼检查井盖用于机场等特种道路和场地。B级钢纤维砼检查井盖用于机动车行驶、停放的城市道路、公路和停车场，C级钢纤维砼检查井盖用于慢车道、居民住宅小区内通道和人行道，D级钢纤维砼检查井盖用于绿化带及机动车辆不能行驶、停放的小巷和场地。c.再生树脂井盖(再生树脂基复合材料)d.聚合物基复合材料检查井盖等3应用范用范围application 1、排水工程，应用于雨水、污水管线。2、给水工程，应用于自来水、消防工程等。3、供热工程，应用于热力臂线。4、供电工程，应用于电力供应缆线、电信工程、电话、通信电缆管线。5、园林工程，应用于配套综合管线。6、燃气工程，应用于煤气工程、天然气管线等。7、路灯工程，应用于供电、照明、电缆管线 金属材料井盖优、缺点4铸铁井盖具有强度高、刚度好、抗冲击、耐腐蚀等优点，缺点首先是防盗问题一直无法彻底解决；再次是井盖在车辆驶过时易发生跳动、声响，在夜间噪声很大，影响居民生活。复合材料井盖优、缺点5有钢纤维混凝土检查井盖、再生树脂复合材料检查井盖、玻璃钢检查井盖等三大类：1、钢纤维混凝土检查井盖是原钢筋混凝土检查井盖的改良产品。它是在混凝土中加入长约2厘米左右的钢纤维，大量的钢纤维分散在混凝土中而形成不规则的放射状分布从而使混凝土强度得到加强大大提高了混凝土的韧性其抗弯拉强度、抗疲劳开裂强度等都得到了很大的提高，同时可以减小裂缝宽度。为了减少钢纤维混凝土检查井盖在使用过程中崩边现象，一般在检查井盖外边加金属框。钢纤维混凝土检查井盖的强度要比同配比下的普通混凝土检查井盖提高了30以上，各项性能接近了铸铁检查井盖。而且钢纤维混凝土检查井盖具有制作成本低、回收价值小、防盗等优势，因此其在市场上占有一定的份量，但是它最明显的缺陷是笨重、开肩困难、承载能力不够。2、再生树脂复合材料检查井盖是以粉煤灰和废塑料为原料，在熔融状态下混炼、通过压制成型的合成树脂基复合材料制品，这种复合材料检查井盖是利用废旧物质，没有任何钢材或其他可回收的材料，因此具有防盗功能。同时它在制造中可消化掉大量的粉煤灰和废旧塑料，符合国家节能与环保政策要求因此被称为“绿色井盖”。同时其抗压、抗弯、抗冲击强度等性能较好，且具有不腐蚀、不生锈等优点，其质量达到了同类铸铁产品的水平，在成本上比铸铁制品低30左右经济效益显著，因此具有很强的市场竞争力。但是再生树脂复合材料检查井盖在使用过程中，尤其是在气温较高的情况下车辆不断碾压检查井盖会发生蠕变，致使检查井盖中间部位不断下沉，甚致脱落，这样将会产生很大的安全隐患。3、玻璃钢检查井盖，它是以不饱和聚酯树脂为原材料，以玻璃纤维为增强材料，并加入一定填料制成的检查井盖。因工艺不同、结构材料不同、增强材料不同制成的检查井盖产品性能也相差很大。国内生产玻璃钢检查井盖的工艺一般有：(1)树脂传递模塑成型工艺。由于树脂含量较高，所制作的检查井盖因承载能力不够，不宜在车行道上使用；(2)手糊制作工艺。生产效率慢，不适宜大规模生产，也无竞争优势；(3)模压工艺。模压工艺是在一定温度和压力下分层复合压制成型此产品结构比较密实，它在检查井盖不同部位使用不同材料。在检查井盖下部使用连续纤维增强。以保证其承载能力：在中间部位使用填料。以提高产品抗变形能力和降低生产成本：在上部使用硬度较高、耐磨性好的材料，以提高产品上部的抗压能力和耐磨性。玻璃钢检查井盖因具有材质轻、强度高、抗疲劳、耐腐蚀、不易脆性破坏、易加工成型等优点而逐步得到推广。但现在从事玻璃钢检查井盖一生产的企业越来越多。且暂无行业标准，在没有统一标准控制的情况下各厂家生产的检查井盖质量相差很大。在使用时用得不放心。复合材料井盖优、缺点6使用过程中发现的问题复合材料检查井盖品种及配方多有钢纤维混凝土、玻璃钢、再生树脂、硅塑复合材料、聚合物基复合材料、高分子复合材料等。由于研制时间较短。加上生产工艺不太成熟，生产厂家多，市场竞争激烈商家为了利润经常偷工减料。以次充好。钢纤维混凝土井盖和再生树脂复合材料井盖的研究开发相对比较早已有了相应的行业标准。可以指导国内相应复合材料井盖的生产，保证了井盖的质量和市场竞争的秩序。但玻璃钢等井盖暂无行业标准，无法统)一衡量和评价不同企业的井盖质量。另外由于复合材料检查井盖可在生产过程中进行着色，所以使用者很难通过外观及手感等简单方法检查判断其质量的好坏。因此复合材料检查井盖质量难以控制，稳定性差。钢纤维混凝土检查井盖 复合材料井盖优、缺点7再生树脂复合材料检查井盖(目前园区即使用此种材料)玻璃钢检查井盖一体式圆形球墨铸铁井盖：圆形的井盖不易倾斜，能够较好的保护好行人和车辆的安全，相对于方形的更加节约材料，同时具有防盗功能。球墨铸铁井盖特性：韧性好。冲击值与中碳钢材详尽，是灰铁材料的10倍以上。抗腐蚀性强。喷水腐蚀试验，九十天的腐蚀量仅为钢管的1/40，是灰铁管的1/10。使用寿命是灰铁管的2倍，是普通钢管的5倍。塑性好。延伸率7%，与高碳钢材相近，而灰铁材料延伸率为零。强度高。抗拉强度b420MPa,屈服强度s300MPa,与低碳钢材相同，是灰铁材料的三倍。方案18尺寸：600*600*80 方案19井盖外露面，包含功能标注文字，指示性内容以及装饰图案内沿加防震垫片，防止井盖在外部冲击下的声响和跳动内部预埋，增大受力面积，防止井盖下陷 方案110采用软性硅胶材质，缓冲过往车辆的压力内部预埋，增大受力面积，防止井盖下陷采用软性硅胶材质，缓冲过往车辆的压力 方案111 方案12河南田川环保厕所Environmental toilet河河 南南 田田 川川实 业有有 限限 公公 司司 方案114钢结构造型绿色阳光板或太阳能板不锈钢发光字镜子钢结构造型设计理念：古典中式园林凉亭与现代工业钢铁结构的融合 方案115一、技术参数一、技术参数1、电源：AC 220V,50Hz2、拉袋电压：25W3、循环量：10000(mm)长降解袋 50-55人次4、走袋行程：200+10mm、200-10mm5、蹲便器：690*580*570(mm)(长*宽*高)6、集便箱：500*300*240(mm)(长*宽*高)7、走袋轮直径：75(mm)8、厕所标准尺寸：115cm*125cm*250cm(单厕位)9、大便器类型：可选(电动打包座便器和蹲便器、脚踏式坐便和蹲便)10、厕所间的主要配置：电动打包座便器或电动打包蹲便器或脚踏式蹲便器、不锈钢扶手、衣帽钩、整容镜、免水杀菌洗手液、不锈钢手纸盒、飘香机、底纸桶、有无人显示装置、自动排风送风系统。二、内部配置二、内部配置三、技术优势与工作原理三、技术优势与工作原理1、无需上下水管道，不用水冲；2、智能化控制，自动打包换袋，每上50-60人次需要更换清运；3、体积小，不爱地域、环保、温度和限制，通风性好；4、工作原理：如厕后手动电按钮自动打包换袋，粪便直接进入接便箱，每条10米长树脂降解带连续可使用50-55人次，在袋子用完时机械会发 出提醒抽象袋警报声 方案116Thank you!
