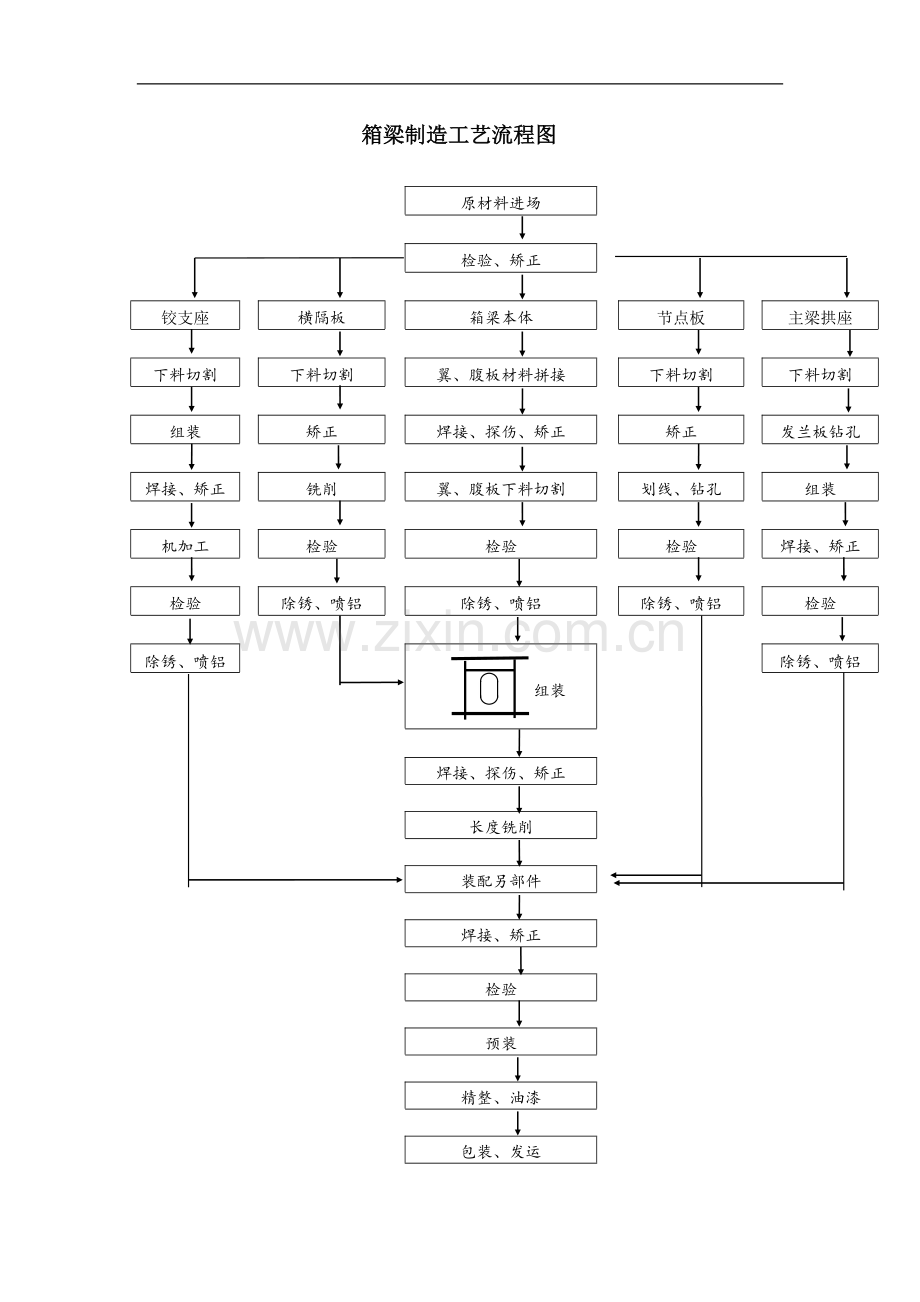

箱梁制造工艺流程图

原材料进场

检验、矫正

铰支座

横隔板

箱梁本体

节点板

主梁拱座

下料切割

下料切割

翼、腹板材料拼接

下料切割

下料切割

组装

矫正

焊接、探伤、矫正

矫正

发兰板钻孔

焊接、矫正

铣削

翼、腹板下料切割

划线、钻孔

组装

机加工

检验

检验

检验

焊接、矫正

检验

除锈、喷铝

除锈、喷铝

除锈、喷铝

检验

除锈、喷铝

除锈、喷铝

组装

焊接、探伤、矫正

长度铣削

装配另部件

焊接、矫正

检验

预装

精整、油漆

包装、发运
