单导轨单滑块（惯性力起作用水平及悬挂布局）选型

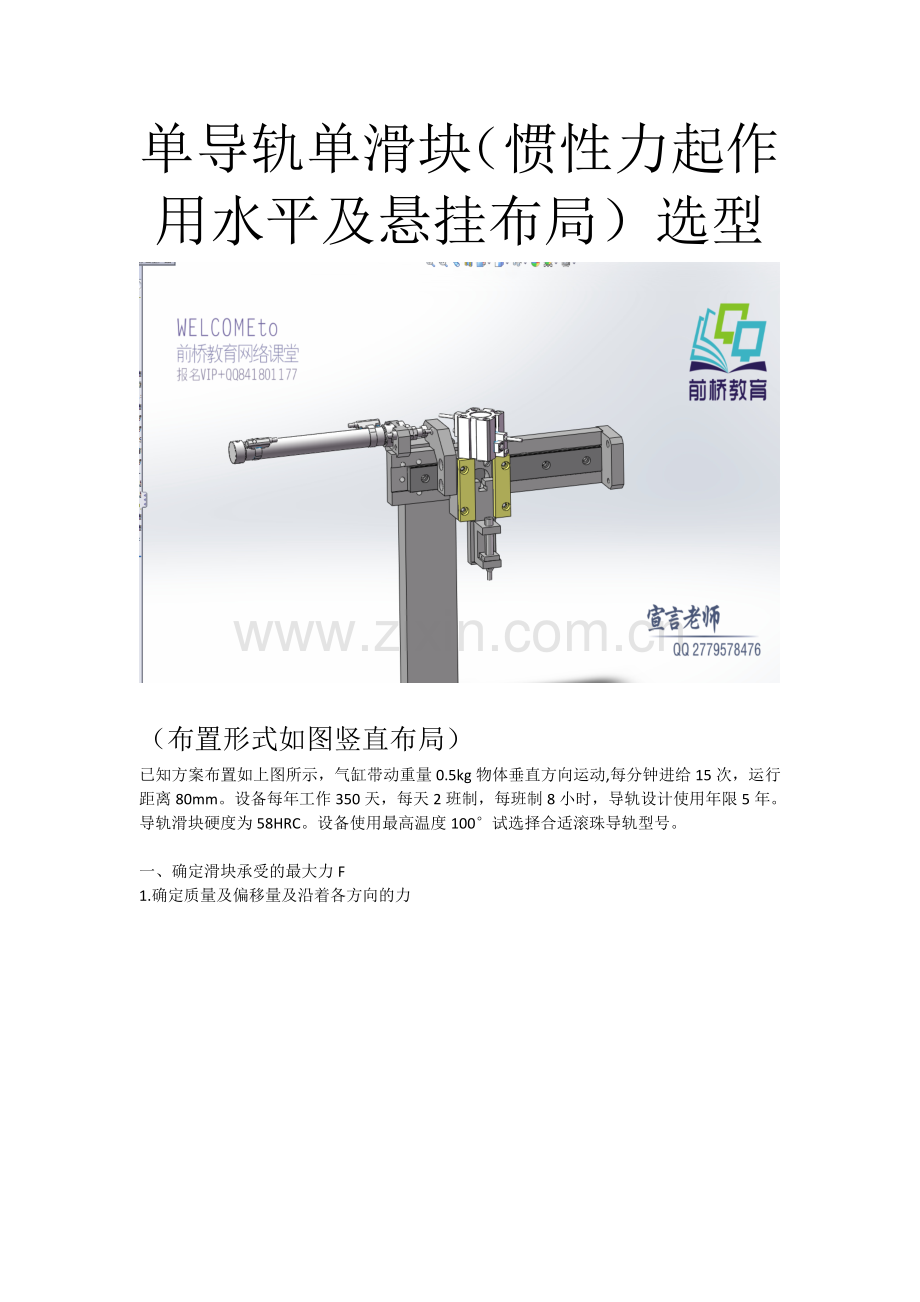

（布置形式如图竖直布局）
已知方案布置如上图所示，气缸带动重量0.5kg物体垂直方向运动,每分钟进给15次，运行距离80mm。设备每年工作350天，每天2班制，每班制8小时，导轨设计使用年限5年。导轨滑块硬度为58HRC。设备使用最高温度100°试选择合适滚珠导轨型号。

一、 确定滑块承受的最大力F
1.确定质量及偏移量及沿着各方向的力

由上图可知质量为0.29kg,实际计算可以放大质量，本例按0.5kg计算。

对照上图确定图中的，h=44.56mm,e=49.62mm,d=5.53mm
由每分钟进给15次，可设一个动作1s，则加速时间设0.15s
速度为v=0.08/1=0.08m/s

得出滑块最大受力为8.13N

二、 确定滑块额定寿命L

式中Lh=5*350*2*8=28000h,行程长度为80mm,每分钟往复次数为15次。

所以

三、 确定动载荷C

硬度系数、温度系数、负荷系数、接触系数查询如下：
由于速度为50mm/s，查负荷系数表

得出fw=1.2
由滑块滑动面硬度58HRC
查表

得出fH=0.98
由于常温工作查温度系数表

得出fT=1
由于是单滑块为通常使用条件查表

得出fC=1

四、 查样本
以上计算得出需要的动载荷为43N，

查表得出SZSB8的动载荷为0.79KN大于43N，满足要求。
（其他牌子的导轨保证查出的导轨的动载荷大于计算结果也可使用）
