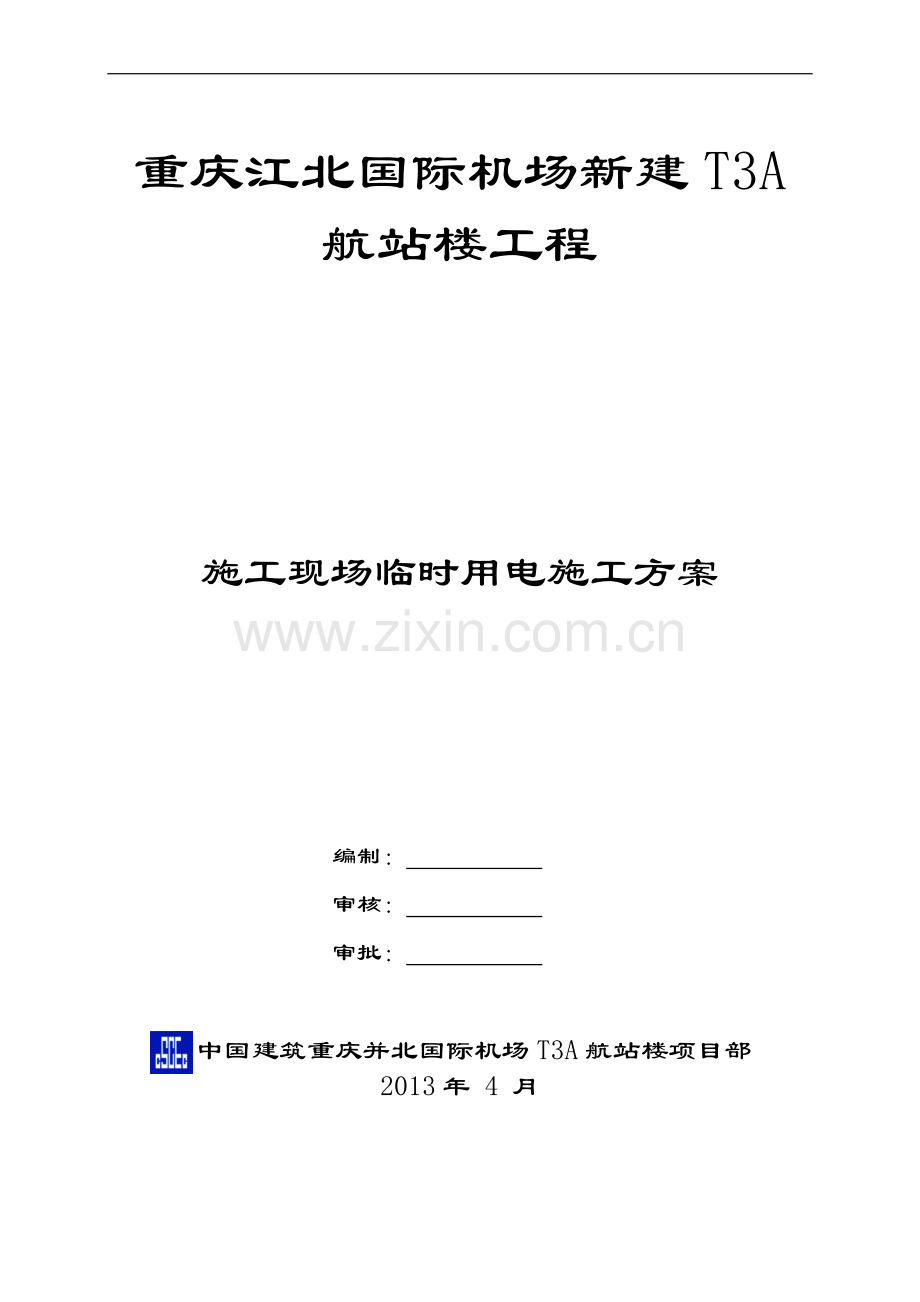

重庆江北国际机场新建T3A
航站楼工程

施工现场临时用电施工方案

编制：
审核：
审批：

中国建筑重庆并北国际机场T3A航站楼项目部
2013年 4 月

目 录
一 工程概况 1
二 编制依据 1
三 布置思路 2
四 负荷计算及干线选择 2
4.1 现场主要用电设备 2
4.2 现场用电负荷计算 4
4.2.1 基坑与土方施工阶段，本阶段进行基坑、土方施工 4
4.2.2 主体结构施工阶段 4
4.2.3 钢结构施工及装修阶段用电负荷峰值计算 6
4.4 现场临时用电布置思路 7
4.5 现场干线的选择 8
五 现场临电电缆敷设方式 11
六 接地与接地装置设计 11
七 防雷及防雨 12
八 临电用电管理制度及施工安全技术措施 12
8.1 临电用电管理制度 12
8.2 临电施工安全技术措施 13
九 电气防火措施 14
十 环境保护措施 14
十一 附图 15

一 工程概况
工程名称
重庆江北国际机场T3A航站楼
工程地址
重庆江北国际机场
总建筑面积
约425000㎡
结构形式
主体为框架剪力墙结构
屋面为钢网架结构
层数
地下2层,地上4层
建设单位
重庆机场集团有限公司
设计单位
中国建筑西南设计研究院有限公司
监理单位
中咨工程建设监理公司
施工单位
中国建筑第八工程局有限公司
二 编制依据
序号
分类名称
编 号
内 容
1
招标文件

建设单位提供的招标文件
2
图纸

建设单位提供的工程施工图纸
3
现场踏勘资料

对施工现场及其周边环境进行踏勘所获得的相关资料
4
企业有关文件、标准
ZJQ08-SGJB 242-2003
中国建筑第八工程局企业技术标准
5
国家规范
JGJ46-2005G
GB50194-2002
GB50270-2011
《施工现场临时用电安全技术规范》
《建筑工程施工现场供用电安全规范》
《建设工程施工现场消防安全技术规范》
三 布置思路
本工程电源由业主提供在施工现场四周的变压器，容量为800KVA(由2台400kVA变压器组成），一共7处，总容量为5600KVA，包含二标段施工用电。
在距每处变压器不小于40米处设置一级配电箱，再在用电负荷集中处配置二级配电箱。一级配电箱向二级配电箱配电采用放射式与树干式相结合。
每个配电箱根据其所控制供电区域，计算总负荷，选择总开关大小；根据其供电区域最大单体用电设备以及子配电来配置该配电箱内的子开关大小及对应漏保大小。再根据每个配电箱的总开关大小，查找电缆载流量，选择相应的电缆型号。
现场地下室及楼梯间行灯照明在本方案中未作布置，待结构完成后进入下道工序施工前再出方案。钢结构及精装修阶段的临时配电本方案只考虑了总的负荷能满足施工需求，现场三级配电的位置根据实际进行调整。
四 负荷计算及干线选择
4.1 现场主要用电设备
序号
设备名称
型号规格
数量
额定功率(kW)
使用部位
1
塔吊
TCT6015
4台
60
土建结构
2
塔吊
TCT6517
8台
65
土建结构
3
塔吊
TCT5510
12台
55
土建结构
4
物料提升机
SS1100
20台
20
装修
5
数控钢笼滚焊机
TGC2500
1台
30
桩基
6
打夯机
HW60
20台
3
土方
7
钢筋弯曲机
GW40
10台
3
土建结构
8
钢筋切断机
GQ40
10台
1.5
土建结构
9
钢筋套丝机
GSJ40
16台
4
土建结构
10
砼振动棒
HZ-50
60台
1.1
土建结构
11
平板振动器
ZF55-10
10台
1.1
土建结构
12
切割机
/
10台
2.5
土建结构
13
单面压刨机
MB105A
10台
4
土建结构
14
木工圆锯机
MJ-104
10台
2.5
土建结构
15
木工平刨机
MBS/4B
10台
2.5
土建结构
16
数控钢筋弯曲中心
G2L32
5台
14
土建结构
17
数控钢筋弯箍机
CBM-12B
5台
25
土建结构
18
混凝土输送泵
HBT80
3台
60
土建结构
19
潜水泵
40DL12.5
30台
12
土建结构
20
交流电焊机
BX-330
10台
23.4
土建结构
21
气体保护焊机
CPX-500
20台
24
钢结构
22
交流电焊机
BX-330
25台
23.4
钢结构
23
焊条烘干箱
XZYH-100
10台
6.8
土建结构
24
自攻螺丝枪
博世-400
20把
0.5
装饰装修
25
手电钻
日立
20把
0.5
装饰装修
26
冲击钻
TE15
10台
1.2
装饰装修
27
台钻
φ16
5台
0.38
装饰装修
28
金属切割机
φ16
5台
0.5
装饰装修
29
石材切割机
日立φ100
5台
1.3
装饰装修
30
型材切割机
日立φ400
5台
0.5
装饰装修
31
腻子搅拌机
牧田B01型
10台
0.5
装饰装修
32
空压机
PUMA2030
10台
1.5
装饰装修
33
手电锯
ZOSB
20个
0.5
装饰装修
34
电圆锯
牧田C13
5台
0.8
装饰装修
35
角向磨光机
日立φ100
10台
0.5
装饰装修
36
压刨机
MX504
5台
3
装饰装修
37
电焊机
BX1-330
10台
17
机电安装
38
焊条烘干箱
YZH2-150
3台
9
机电安装
39
砂轮切割机
400型
5台
3.7
机电安装
40
角向磨光机
φ100
5台
0.65
机电安装
41
冲击钻
20-2型
10台
0.7
机电安装
42
电动套丝机
Z1T-50
5台
0.75
机电安装
43
临时水加压泵

2台
30
现场消防
4.2 现场用电负荷计算
4.2.1 基坑与土方施工阶段
本阶段进行基坑、土方施工,根据招标文件，本工程基坑及土方施工阶段，现场临时用水电暂未接通。故基坑及土方施工阶段，所用电量由发电机提供。除基坑支护施工时使用少量的木工加工机械、护壁钢筋加工机械用电力动力外，其它锚杆钻机、砼喷射机及注浆泵均采用非电力为动力的设备(采用柴油为动力的设备)。
土方开挖按施工部署，整个现场四个区域同时开挖，每处两套碘钨灯，即2×4=8kW,用于基坑边坡支护的木工加工机械、钢筋加工机械及部分小型机械总用电负荷小于350kW(按四个区同时施工考虑)。故施工区用电负荷：8+200=208kW。故项目部在现场配用一台300kVA的发电机，可满足此施工阶段时的用电要求。
4.2.2 主体结构施工阶段
本阶段正在进行基础工程、主体工程施工，混凝土输送泵部分采用柴油泵用电负荷峰值计算：
塔吊 TCT6015 4×60kW=240kW
塔吊 TCT6517 8×65kW=520kW
塔吊 TCT5515 12×55W=660kW
数控钢筋弯曲中心 5×14kW=70kW
数控钢筋弯箍机 5×25kW=125kW
钢筋套丝机 16×4kW=80kW
滚压直螺纹机 16×4kW=64kW
钢筋切断机 10×1.5kW=15kW
钢筋弯曲机 10×3kW=30kW
混凝土输送泵 3×60kW=180kW
交流电焊机 10×23.4kW=234kW
单面压刨 10×4kW=40kW
潜水泵 30×12kW=360kW
木工圆锯 10×2.5kW=25kW
木工平刨机 10×3.5kW=35kW
插入砼振捣棒 60×1.1kW=66kW
平板振动器 10×1.1kW=11kW
临时水加压泵 2×30kW=60kW

其中：∑P1——为电动机总功率(kW)；
∑P2——为电焊设备总容量(kVA)；
∑P3——为生活照明总功率(kW)。
COSФ——电动机平均功率因数，一般施工现场为取0.75；
此阶段，施工现场所用全部电动机在200台以上，同时使用系数
K1=0.6；
K2=0.5；
K3=1.0。
∑P1=2581(kW)
∑P2=234(kVA)
∑P3按P1、P2用电总量的10%取值作为照明用电。

=(0.6×2581/0.75+0.5×234)×10%
=218.18(kW)
则:

=1.05×(0.6×2581/0.75+0.5×234+213.62)
=1.05×(2064.8+117+218.18)
=2519.97(kVA)
4.2.3 钢结构施工及装修阶段用电负荷峰值计算
塔吊TCT6015 4×60kW=240kW
物料提升机SS1100 20×20kW=400kW
焊条烘干箱CPX-500 10×6.8kW=68kW
焊条烘干箱YZH2-150 3×9kW=27kW
气体保护焊机CPX-500 20×24kW=480kW
电焊机BX-330 25×23.4kW=585kW
电焊机BX1-330 10×17kW=170kW(装修及机电安装用)
小型机械 136.4kW
临时水加压泵 60kW

其中：∑P1——为电动机总功率(kW)；
∑P2——为电焊设备总容量(kVA)；
∑P3——为生活照明总功率(kW)。
COSФ——电动机平均功率因数，一般施工现场为取0.75；
施工现场所用全部电动机在200台以上，同时使用系数
K1=0.6；
K2=0.5；
K3=1.0。
∑P1=931.4(kW)
∑P2=1235(kVA)
∑P3按主体结构施工阶段时计，即208.2kW。
则:P=1.05×(0.6×931.4/0.75+0.5×1235+208.2)
=1570.82(kVA)
综上所述，现场用电量满足主体结构施工阶段施工用电量要求时，即可满足全过程施工用电。目前业主沿拟建T3A航站楼四周提供容量为800KVA(由2台400kVA变压器组成)共5处大于2519.97kVA，可以完全满足施工生产的需要。
4.3 现场总负荷计算
经现场用电负荷计算得出现场用电量满足主体结构施工阶段施工用电量要求时，即可满足全过程施工用电P=2519.97KW。
由变压器容量计算公式如下：

其中：P0 ── 变压器容量(kVA)；
1.05 ── 功率损失系数；
cosφ ── 用电设备功率因素，一般建筑工地取0.75。
经过计算得到：P0 = 1.4×2519.97
= 3527.97kVA。
目前业主沿拟建T3A航站楼四周提供容量为800KVA(由2台400kVA变压器组成)共5处大于3454.235kVA，可以完全满足施工生产的需要。
4.4 现场临时用电布置思路
本工程属于重要、大型的公共建筑，供电可靠性要求高。现场临时用电采取TN-S供电系统，实行三级配电、二级漏电保护的方式。放射式与树干式结合多路主干线送至各用电区域，然后在每个供电区域内再分级放射式构成配电网络。现场施工用电按《施工现场临时用电安全技术规范》执行。
现场拟定在甲方提供的变压器临近工地处配置1~2个一级配电箱,一共12个.在每台塔吊附近配置1个塔吊专用配电箱,共24个。对现场加工区和裁员配置专用配电箱，根据现场主要用电布置设备表可知,现场单体功率最大的是塔吊TC6517,65KW,由三相电功率计算公式得出。考虑夏天高温对空气开关的影响,故二级箱内必配置一个不小于16OA的空气开关供塔吊使用。加工区用电量最大为钢筋加工棚，根据现场主要用电设备可知加工区最大功率数控钢笼滚焊机30KW，由三相电功率计算公式得出。加工区专用配电箱需配置至少有一个100A开关。
在土建结构时，现场可能使用到电动混凝土输送泵（60KW）由三相电功率计算公式得出。二级配电箱至少需配置160A开关。
综合上述条件：在塔吊附近二级箱总开关为400A，加工区二级箱总开关为200A。具体配置详见配电箱系统图。
4.5 现场干线的选择
箱变至一级箱电缆选择
现场机械同时使用率取K＝0.8， 加工区按50KW一处计算。
1) 1#变压器至一级箱1#
Pj=（55×3+65+50×3)×0.8=304KW
Ij=
1#一级配电箱总开关为630A，查表得到一根YJV-3×240+2×120电缆的额定电流为640A，大于实际用电电流577.3A，所以一根YJV-3×240+2×120电缆能保证安全用电需要。
2) 2#变压器至一级箱2#
Pj=（65×2+50+60+50×2）×0.8=272KW
Ij=A
故2#一级配电箱总开关为630A，查表得到一根YJV-3×240+2×120电缆的额定电流为640A，大于实际用电电流516.6A，所以一根YJV-3×240+2×120电缆能保证安全用电需要。
3) 4#变压器至一级箱4#
Pj=（55+60+100）×0.8= 172KW
Ij=
故4#一级配电箱总开关为630A，查表得到一根YJV-3×120+2×70电缆的额定电流为480A，大于实际用电电流326.6A，所以一根YJV-3×120+2×70电缆能保证安全用电需要。
4) 4#变压器至一级箱4’#
Pj=（55×2+60+50×2）×0.8= 216KW
Ij=
故4’#一级配电箱总开关为630A，查表得到一根YJV-3×150+2×70电缆的额定电流为480A，大于实际用电电流410.2A，所以一根YJV-3×150+2×70电缆能保证安全用电需要。
5) 5#变压器至一级箱5#
Pj=（55×3+50×3）×0.8=252KW
Ij=
故5#一级配电箱总开关为630A，查表得到一根YJV-3×185+2×95电缆的额定电流为540A，大于实际用电电流478.6A，所以一根YJV-3×185+2×95电缆能保证安全用电需要。
6) 5#变压器至一级箱5’#
Pj=（65×3+50）×0.8=196KW
Ij=
故5’#一级配电箱总开关为630A，查表得到一根YJV-3×150+2×70电缆的额定电流为480A，大于实际用电电流372.2，所以一根YJV-3×150+2×95电缆能保证安全用电需要。
7) 6#变压器至一级箱6#
Pj=（55×1+50×2）×0.8=124KW
Ij=
故6#一级配电箱总开关为400A，查表得到一根YJV-3×95+2×50电缆的额定电流为350A，大于实际用电电流235.5A，所以一根YJV-3×95+2×50电缆能保证安全用电需要。
8) 6#变压器至一级箱6’#
Pj=（65×2+60×1+55×1）×0.8=196KW
Ij=
故6’#一级配电箱总开关为630A，查表得到一根YJV-3×150+2×70电缆的额定电流为480A，大于实际用电电流372.2A，所以一根YJV-3×150+2×75电缆能保证安全用电需要。
2、一级至二级箱电缆选择
施工现场二级配电箱按最不利情况计算
塔吊TC6517 2×65KW＝130KW
混凝土输送泵 1×60kW=60kW
数控钢筋弯曲中心 1×14kW=14kW
数控钢筋弯箍机 1×25kW=25kW
钢筋套丝机 2×4kW=8kW
滚压直螺纹机 2×4kW=8kW
钢筋切断机 2×1.5kW=3kW
钢筋弯曲机 2×3kW=6kW
施工照明 5KW。
Pj=（130+60+14+25+8+8+3+6+5)×0.8=207.2KW
Ij=
故每个二级配电箱总开关不应小于400A，查表得到YJV-3×120+2×700电缆的额定电流为410A，大于实际用电电流393.5A，所以YJV-3×120+2×70电缆能保证安全用电需要。
3、塔吊专用箱电缆的选择
最大塔吊单体为TC6517，功率65KW；
塔吊上LED施工灯（代替镝灯）220V－300W共4个；
塔吊大臂LED灯（代替碘钨灯）220V－30W共6个。

=65÷0.8+1.2+0.18=82.6(kW)
Ij=
故塔吊专用配电箱总开关不应小于200A，查表得到YJV-3×35+2×16电缆的额定电流为180A，大于实际用电电流156.9A。
主体施工完成后塔吊改为物料提升机，物料提升机功率小于TCT6750功率，所以YJV-3×120+2×70电缆能保证安全用电需要。
4、加工区专用箱电缆的选择
每个加工区考虑以下机械
数控钢筋弯曲中心 1×14kW=14kW
数控钢筋弯箍机 1×25kW=25kW
钢筋套丝机 2×4kW=8kW
滚压直螺纹机 2×4kW=8kW
钢筋切断机 2×1.5kW=3kW
钢筋弯曲机 2×3kW=6kW
Pj=（14+25+8+8+3+6+5)×0.8=55.2KW
Ij=
故塔吊专用配电箱总开关采用160A，查表得到YJV-3×25+2×10电缆的额定电流为150A，大于实际用电电流104.8A，所以YJV-3×25+2×10电缆能保证安全用电需要。
经上计算，需现场一级配电箱调整到8个，二级箱22个，塔吊专用箱24个，加工区专用箱12个。具体连接方法详见现场临时用电系统图。
五 现场临电电缆敷设方式
现场临时用电电缆在变压器到一级配电箱采用埋地暗敷；一级配电箱至二级配电箱采用电缆沟（即排水沟）、埋地或沿墙敷设，土建配合砌筑电缆沟；二级配电箱至三级配电箱采用埋地、架空或穿PVC套管敷设。临时电缆过公路及通道时，预埋钢套管，埋设深度根据现场实际情况而定，但必须满足使用及安全要求。
电缆在排水沟内敷设方式如下图，20×20方形钢管支架水平间距为3米一个。

六 接地与接地装置设计
重复接地的位置不少于三点。接地体必须采用镀锌扁钢。接地电阻值的要求为：工作接地电阻值不大于4Ω；保护零线每一重复接地装置的接地电阻值不大于10Ω；防雷接地冲击电阻值不大于30Ω。保护零线应由工作接地线或配电室的零线或第一级漏电保护器电源侧的零线引出；保护零线应与工作零线分开单独敷设，杜绝混用，保护零线必须采用绿/黄双色线。特别应当注意：不得一部分设备作保护接零，另一部分作保护接地。
1、临时用电工程中接地体和接地线的敷设应利用自然接地体。
2、接地线与接地设备的连接可用焊接或螺栓连接，用螺栓连接时应设防松螺帽或防松垫片。
3、接地装置各部分之间均应保证电器连接，位于潮湿和有腐蚀介质场所的连接处应采取可靠的防潮及防腐措施。
七 防雷及防雨
1、各种配电箱必须有防雨防砸措施。雨后电工应仔细全面的对电缆、配电箱等进行检查， 所有漏电保护器应灵敏可靠。
2、配电箱重复接地电阻值不大于10 欧，接地电阻值要每月摇测一次，要有摇测记录。
八 临电用电管理制度及施工安全技术措施
8.1 临电用电管理制度
1、本制度是根据JG46-2005《施工现场临时用电安全技术规范》。
2、临时用电安全防护应执行重庆市有关临时用电安全防护
3、工地所有施工人员，包括后勤人员必须执行本制度不得违反操作制度和安全用电规定。
4、电工负责施工现场的安全用电，对所接电气设备应先进行绝缘摇测，绝缘电阻值符合规定要求后方可使用。严禁电器设备带故障运行，电工要做好摇测记录及检测记录。
5、用电设施由项目经理部专业电工统一管理。
6、配电柜闸、箱要按规定使用，箱内不得放有杂物，要保持整洁完好。停止使用的配电箱柜，应急时切断电源，并且及时锁好箱门。
7、现场严禁私自乱接线，不得随便更换更换配电线路。
8、对临时用电设施使用过程中发现的异常情况要及时处理和向有关人员报告。
9、任何人不得指派无电工操作证人员私自进行电气设备安装维修等工作。非专业工作人员严禁乱动电气设备，临时灯具、碘钨灯，行灯等灯具应由专业工作人员负责保管，用完后及时断电并收回。
10、专业电工必须认真执行各项有关要求和规定，现场规定，现场布置线路敷设要执行“部标”并坚持日检制度。对现场违章操作和违章用电行为有权立即制止操作，并向有关部门汇报。
11、电工应按每天对现场配电箱进行一次停电检查，并在雨季前对接地体进行检测。
12、工地负责人每半月组织工长，安全员，电工对办公及生活区进行检查，对查出的隐患应及时组织人员进行整改和消项。
13、每半月进行一次安全检查，对查处的临电隐患，按期整改消项电工必须做好维修工作记录，安全值班记录和电气设备的检测记录。
8.2 临电施工安全技术措施
1、电缆干线应采用埋地或架空敷设，严禁沿地面明设。
2、电缆类型应根据敷设方式，环境条件选择，电缆截面应根据允许载流量和允许电压损失确定。
3、电缆穿越建筑物，构筑物，道路、易受机械损伤的场所及引出地面从2米高度致地下0.2米处，必须架设防护套管。
4、总配电箱应设在靠近电源的地区。分配电箱应装设在用电设备或负荷相对集中的地区。
5、配电箱内的电器应先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在电器箱箱体内。
6、配电箱、开头箱内的连接线应采用绝缘导线，接头不得松劲，不得有外露带电部分。
7、配电箱和头箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须作保护接零。保护零线应通过接线端子板连接。
8、漏电保护器必须按产品说明书安装、使用。对搁置已久重新使用和连续使用一个漏电保护器，应认真检查其特性，发现问题及时修理或更换，漏电保护器的接线方法正确。
9、所有配电箱，开关箱应每半月进行检查和维修一次。检查、维修人员必须及专业电工。检查、维修必需按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。
10、对配电箱，开关箱进行检查、维修时，必须将其前一级响应的电源开头分闸断电，并挂停电标识牌，设有专人看护，严禁带电作业。
11、施工现场停止作业一小时以上时，应将动力开关箱上锁。
12、配电箱内不得放置任何杂物，并应经常保持整洁。
13、配电箱内不得挂接其他临时用电设备。
14、配电箱的进线和出线不得承受外力。严禁与金属尖锐断口和强腐蚀介质接触。
15、临电必须保持整洁、有序、合理、配电箱内外干净，定期清扫。
九 电气防火措施
1、本措施根据《中华人民共和国消防条例》《施工现场临时用电安全技术规范》等规定，结合本工程的实际情况，制定本措施。
2、变压器、配电箱柜要按规定设置消防器材，要有防火制度，配电设施附近禁止有火源。
3、根据不同环境要求和负载容量，合理选择导线规格和设备的保护装置，严禁线路和配电设备长期超负荷运行。
4、当熔断器或自动空气开关保护某段线路时，保护电路可能出现小的短路电流。因此，熔断器的熔断电流，应是线路额定电流的4倍，空气开关脱扣电流为1.5倍。
5、电工应加强电气线路和设备运行情况的巡视和检查，特别是大电流通过的接头处，此处可用变色漆或示温蜡片等监视，发现接头松动或过热，应及时处理，开触头等应经常检查，发现氧化，烧烛应及时修理和更换。
6、值班电工应密切注意运行中变压器的负荷电流以及变压器的温度，变压器的温度不得超过85℃，如发现变压器过热时应及时处理。
7、各种电器应绝缘良好，保证通风散热，保证必要的安全距离，防止发生短路。
8、电气线路设备，开关电热设备照明器具等与可燃物应保持必要的安全距，并有防火制度，灭火工具，防止电弧电火花等引起火灾，杜绝一切火灾隐患。
9、禁止利用碘钨灯等高温灯具作为取暖或烘烤工具。
10、剪断电源线时，火线或零线应分开并错位剪断，并用绝缘胶布包好，防止在钳口处造成短路或剪断造成短路。
11、严禁带电灭火，如带电电器起火，先切断电源后灭火，人体各部位与带电设备应保持一定的安全距离，应戴绝缘手套穿绝缘鞋。
12、扑灭电气火灾时，应使用干粉灭火剂，
十 环境保护措施
环境保护的技术组织措施 为了保护和改善生活环境，防止生活垃圾造成的污染，保障办公区及生活区的良好环境是十分重要的。切实做好区域内的环境保护工作，主要采取以下措施：
1、对区域内的地面进行硬化和绿化，并经常洒水和浇水，以减少粉尘污染。
2、严禁向建筑物外抛掷垃圾，所有垃圾装袋运出。
3、定期派专人进行各区域的清理工作。
十一 附图
主体施工阶段现场临时用电平面布置平面图…………………………………附图一
施工现场临时用电平面布置系统图……………………………………………附图二
施工现场临时用电配电箱连接示意图…………………………………………附图三
二标段配电系统图………………………………………………………………附图四
